CUEPIX PANEL - Éclairage Elation - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED professionnel à matrice de 25 modules COB
Source lumineuse	25 x 15W LED RGB (rouge, vert, bleu)
Nombre de modules	25 modules COB adressables individuellement
Modes DMX	3, 4, 6, 7, 8, 75, 79 et 80 canaux
Protocoles de contrôle	DMX512 (3 et 5 broches), Art-Net, Kling-Net (Ethernet RJ45)
Fonctions intégrées	Macros internes : Static, Dream, Meteor, Fade, Change, Flow 1-10, avec réglages de vitesse et flash
Gradation	Courbes de gradation sélectionnables : Standard, Stage, TV, Architectural, Theatre
Stroboscope	Effet flash/strobe avec réglage de vitesse, effet pulsé et aléatoire
Alimentation	PowerCON entrée/sortie, 100-240 V~, 50/60 Hz
Consommation électrique	Environ 400 W (estimation)

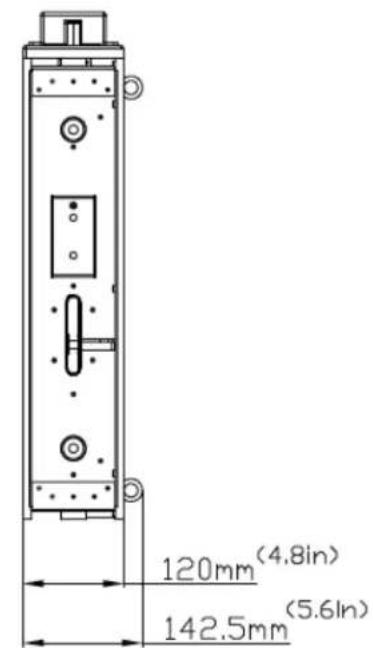

Dimensions (L x H x P)	Environ 600 x 600 x 150 mm (estimation)
Poids	Environ 12 kg (estimation)
Température d'utilisation	-15 °C à 45 °C
Connecteurs	DMX 3 broches IN/OUT, DMX 5 broches IN/OUT, RJ45 Ethernet IN/OUT, PowerCON IN/OUT
Montage	Au sol ou suspendu (bride M10, câble de sécurité obligatoire)
Nettoyage	Linge doux ; ne pas utiliser d'alcool, solvants ou nettoyants à base d'ammoniac
Entretien	Inspection électrique tous les 3 mois ; aucune pièce réparable par l'utilisateur
Contenu de la boîte	Câble PowerCON, manuel d'utilisation

FOIRE AUX QUESTIONS - CUEPIX PANEL Elation

Comment régler l'adresse DMX du projecteur ?

Accédez au menu DMX MODE sur l'écran LCD. Utilisez les boutons UP/DOWN pour sélectionner l'adresse (001-512) et le nombre de canaux (CH: 03, 04, 06, 07, 08, 75, 79, 80). Appuyez sur ENTER pour confirmer. L'écran se verrouille après 30 secondes d'inactivité ; maintenez MODE enfoncé 10 secondes pour déverrouiller.

Que faire si l'écran LCD se verrouille ?

L'écran se verrouille automatiquement après 30 secondes d'inactivité. Pour déverrouiller, maintenez le bouton MODE enfoncé pendant 10 secondes. Le rétroéclairage reste allumé, mais les boutons sont désactivés jusqu'au déverrouillage.

Comment utiliser les macros internes sans contrôleur DMX ?

Sélectionnez le mode AUTO RUN dans le menu. Choisissez une macro (01.STATIC à 15.FLOW 10) à l'aide des boutons UP/DOWN. Réglez la vitesse (SPEED 00-99) et le flash (FLASH 00-99). Le projecteur exécutera la macro en boucle.

Quel est le nombre maximum d'unités connectables en série ?

Le nombre maximum d'unités pouvant être connectées en série via PowerCON est de 2 unités sur 110 V et 4 unités sur 240 V. Respectez cette limite pour éviter les surcharges.

Comment sélectionner la courbe de gradation souhaitée ?

Dans le menu principal, accédez à l'option Dim Curve. Choisissez parmi les courbes : Standard, Stage, TV, Architectural ou Theatre. Chaque courbe offre une réponse de gradation différente adaptée à des applications spécifiques.

Comment inverser l'ordre des pixels (Pixel Flip) ?

Allez dans Pixel Flip sous le menu principal. Sélectionnez parmi Standard, Flip 1, Flip 2, Flip 3 ou Flip 4. Cela change le point de départ des modules COB pour l'adressage DMX, utile si le projecteur est monté à l'envers.

Que se passe-t-il en l'absence de signal DMX ?

Le comportement est défini par l'option NO DMX MODE. Vous pouvez choisir : Hold (dernière valeur), Blackout (extinction) ou Program (exécution d'un programme interne).

Comment nettoyer correctement les lentilles du projecteur ?

Utilisez un linge doux. Ne jamais utiliser d'alcool, de solvants ou de nettoyants à base d'ammoniac. Nettoyez les surfaces externes tous les 20 jours pour éviter l'accumulation de poussière.

Comment mettre à jour le firmware du CUEPIX PANEL ?

La mise à jour du firmware s'effectue via le port Ethernet. Visitez elationlighting.com pour télécharger la dernière version. Connectez le projecteur au réseau, accédez au menu Ethernet, puis suivez les instructions du logiciel de mise à jour.

Où trouver la version du logiciel installée sur le projecteur ?

La version du logiciel s'affiche brièvement au démarrage. Vous pouvez également la retrouver dans le menu Service (code PIN 050). La version actuelle est ≥1.16 d'après la documentation.

MODE D'EMPLOI CUEPIX PANEL Elation

©2015 ELATION PROFESSIONAL. Tous droits réservés. L'information, les spécifications, les tableaux, les images et les instructions contenus dans les générées sont sujets à changement sans préavis. Le logo ELATION PROFESSIONAL, les noms et les numéros identifiant les produits contenus dans les générées sont des marques de commerce de ELATION PROFESSIONAL. La protection du droit d'auteur revendiquée couvre toutes les formes de documents et d'informations dont la propriété intellectuelle est à présent assurée par la loi ou accordée ci-après. Les noms de produits utilisés dans le présent document peuvent être des marques de commerce ou des marques déposées de leurs sociétés respectives et sont reconnus ici comme telles. Tous les noms de produits et toutes les marques autres que ELATION sont des marques de commerce ou des marques déposées de leurs sociétés respectives.

ELATION PROFESSIONAL et toutes les sociétés associées mentionnées dans les générées ne se tiennent aucunement responsables des dommages matériels, immobiliers et électriques, des préjudices corporels ni des préjudices financiers directs ou indirects résultant de l'utilisation de toute information contenue dans les générées, et (ou) résultant du montage, de l'installation, du câblage et de l'utilisation inadéquats, non sécuritaires, imprudents et inappropriés de ce produit.

Veuillez visiter www.elationlighting.com pour obtenir la plus récente révision/mise à jour du précédent manuel.

Date	Version Du Document	Une Version De Logiciel	Modes de Canaux DMX	Notes
7/2/2015	3	≥1.16	3/4/6/7/8/75/79/80	Added DMX Channel Modes 4, 7, and 79. Improved Dimming Curves. Updated manual format.

TABLE DES MATIÈRES

RENSEIGNEMENTS GÉNÉRAUX 4
INSTRUCTIONS RELATIVES À LA SECURITÉ	6
LIGNES DIRECTRICES GÉNÉRALES 7
APERÇU DU PROJECTEUR 8
INSTALLATION DU PROJECTEUR	10
MENU DU PROJECTEUR 13
CANAUX DMX - FONCTIONS ET VALEURS	19
NETTOYAGE ET ENTRETIEN	25
SPÉCIFICATIONS	26
ACCESSOIRES EN OPTION	29

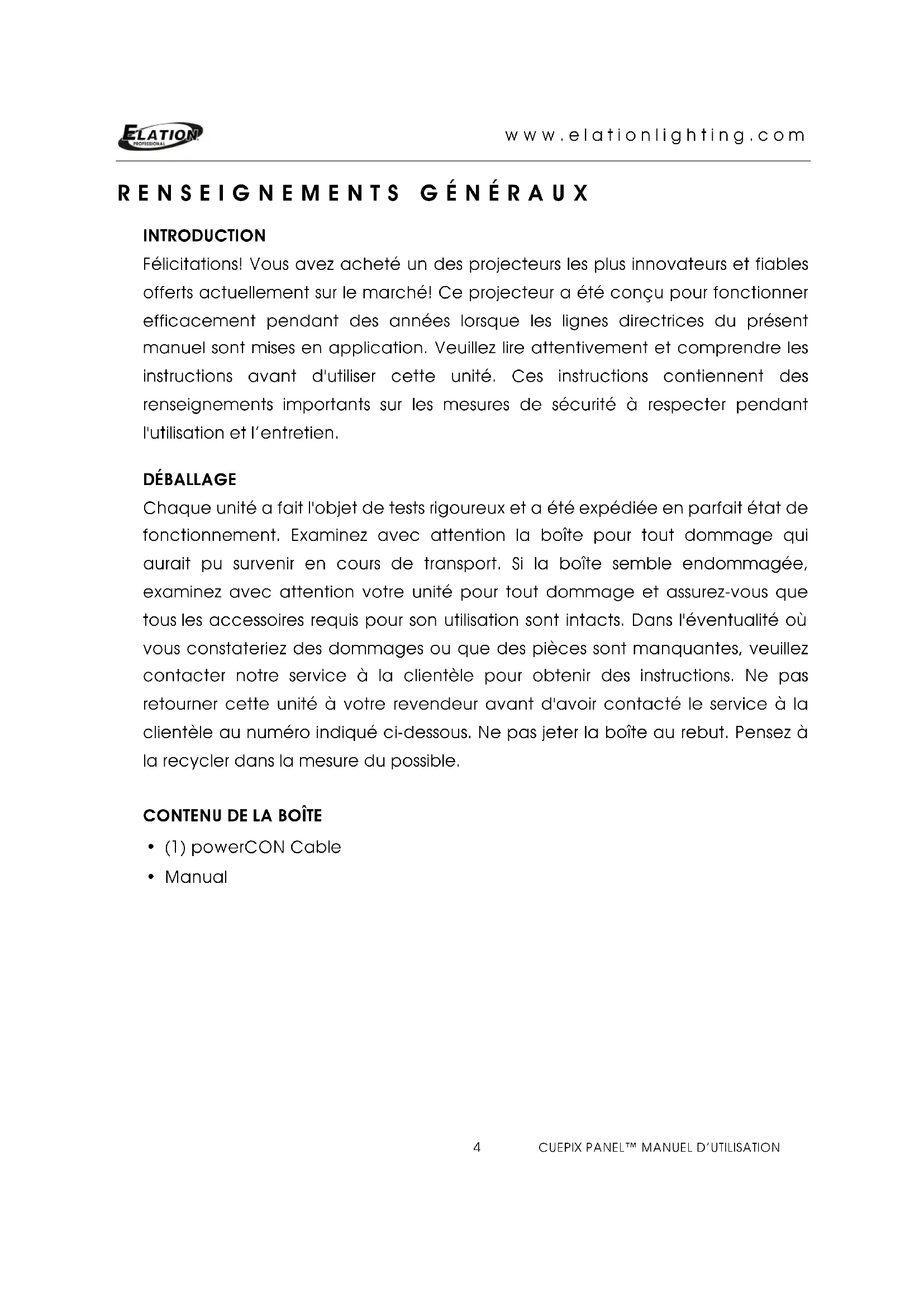

Renseignements généraux

Félicitations ! Vous avez acheté l'un des projecteurs les plus innovateurs et fiables offerts actuellement sur le marché ! Ce projecteur a été conçu pour fonctionner efficacement pendant des années lorsque les lignes directrices du présent manuel sont mises en application. Veuillez lire attentivement et comprendre les instructions avant d'utiliser cette unité. Ces instructions contiennent des renseignements importants sur les mesures de sécurité à respecter pendant l'utilisation et l'entretien.

Deballage

Chaque unité a fait l'objet de tests rigoureux et a été expédée en parfait état de fonctionnement. Examinez avec attention la boîte pour tout dommage qui aurait pu survenir en cours de transport. Si la boîte semble endommagée, examinez avec attention votre unité pour tout dommage et assurez-vous que tous les accessoires requis pour son utilisation sont intacts. Dans l'éventualité où vous constateriez des dommages ou que des pièces sont manquantes, veuillez contacter notre service à la clientèle pour obtenir des instructions. Ne pas retourner cette unité à votre revendeur avant d'avoir contacté le service à la clientèle au numéro indiqué ci-dessous. Ne pas jeter la boîte au rebut. Pensez à la recycler dans la mesure du possible.

Contenu de la boite

powerCON Cable - Manuel

Service à la clientèle

Elation Professional® offre un numéro de service à la clientèle pour vous aider à installer et pour répondre à vos questions dans le cas où vous éprouveriez des difficultés au cours de l'installation ou de la première mise en service. Vous pouvez également visiter notre site Web à www.elationlighting.com pour nous faire parvenir vos commentaires ou suggestions. Pour les questions relatives aux réparations, veuillez contacter Elation Professional®.

Ce projecteur consiste en un produit électronique extrêmement spécialisé. Pour assurer un bon fonctionnement, il est important de suivre les instructions énoncées dans le présent manuel. Le fabricant de cet appareil ne se tient aucunement responsable des dommages résultant d'une mauvaise utilisation dudit appareil due au non-respect des renseignements énoncés dans le présent manuel.

Cet appareil étant associé à la CLASSE DE PROTECTION 1, il est essentiel de le mettre à la terre correctement. Seul le personnel qualifié devrait effectuer toutes les connexions électriques.

Une utilisaution en interieur seulement! NE PAS exposer fixture PLUIE et l'humidite!

PUISSANCE DEBRANCHER AVANT DE ENTRETIEN APPAREIL! NE BRANCHEZ FIXTURE DANS UN PACK DIMMER! NE TOUCHEZ JAMAIS APPAREIL PENDANT LE FONCTIONNMENT COMME IL PEUT ETRE CHAUD!

• Pour assurer un fonctionnement ajusté, suivre les instructions d'installation décrites dans le présent manuel. Seul le personnel qualifié et certifié devrait effectuer l'installation de ce projecteur et seules les pièces de fixation originales (supports) inclus avec ce projecteur devraient être utilisées pour l'installation. Toute modification aura pour effet d'annuler la garantie originale du fabricant et d'accroître le risque de dommages et (ou) de blessures corporelles.
• Ne jamais regarder directement la source lumineuse de ce projecteur pour éviter d'endommager la rétine, ce qui pourrait conduire à la cécité. Les personnes souffrant d'épilepsie devraient éviter de regarder directement la source lumineuse de ce projecteur en tout temps. Le ventilateur et les entrées d'air doivent demeurer propres et ne doivent jamais être bloqués. Allouer un espace d'environ 15 cm (6 po) entre ce projecteur et les autres appareils ou un mur de sorte à assurer un refroidissement adéquat.
• Toujours débrancher l'unité de la source d'alimentation principale avant d'effectuer tout type d'entretien et (ou) de nettoyage. Ne manipuler le cordon d'alimentation que par la fiche d'extrémité; ne jamais tenter de débrancher cette dernière en tirant sur le cordon.
• Ne jamais utiliser ce projecteur si le cordon d'alimentation est dénudé, écrasé et (ou) endommagé. Si le cordon d'alimentation est endommagé, veillez à le remplacer immédiatement par un nouveau cordon de puissance nominale similaire.

LIGNES directrices générales

• NE JAMAIS OUVRIR CE PROJECTOR PENDANT SON FONCTIONNEMENT!
• À la première mise en service de ce projecteur, il est possible qu'une fumée ou une odeur se dégage de l'intérieur de ce dernier. Il s'agit d'un processus normal qui est causé par la peinture excédentaire à l'intérieur du boîtier qui brûle en raison de la chaleur générée par la lampe et qui cessera avec le temps.
• Ce projecteur est un appareil d'éclairage professionnel conçu pour les LIEUX COUVERTS ET SECS SEULEMENT, notamment sur les scènes, dans les boîtes de nuit, les salles de théâtre, etc.
• Vous assurez qu'aucunes MATIÈRES INFLAMMABLES ne se trouvent à proximité du projecteur pendant son fonctionnement de sorte à prévenir tout risque d'incendie.
• Installer le projecteur dans un endroit avec une ventilation adéquate, à un minimum de 0,5 m (1,6 pi) des surfaces adjacentes, et vous assurer qu'aucune entrée d'air n'est bloquée.
• NE PAS tenter une installation et (ou) une utilisation sans savoir comment procéder.
• NE PAS autoriser les personnes non qualifiées à utiliser ce type de projecteur. La plupart des dommages résultent d'une utilisation par des personnes non qualifiées.
• Des arrêts de fonctionnement réguliers peuvent assurer une utilisation sans faille du projecteur pendant de nombreuses années.
• NE PAS secouer le projecteur et éviter d'user d'une trop grande force en installant et (ou) en utilisant le projecteur.
• Tout toujours installer le projecteur avec un câble de sécurité approprié. Lorsque le projecteur est installé en suspension, toujours utiliser des vis M10 x 25 mm au minimum, et vous assurer que les vis sont insérées dans les trous de vis apparaisant sur les étriers du projecteur.
• Utiliser les fournitures d'emballage originales pour le transport du projecteur en vue de réparations.
• NE PAS TOUCHER le boîtier à mains nues lorsque le projecteur est sous tension. Avant toute procédure de remplacement ou d'entretien, mettre l'unité HORS tension, puis attendre 15 minutes environ afin que le projecteur refroidisse.

APERCU Du projecteur

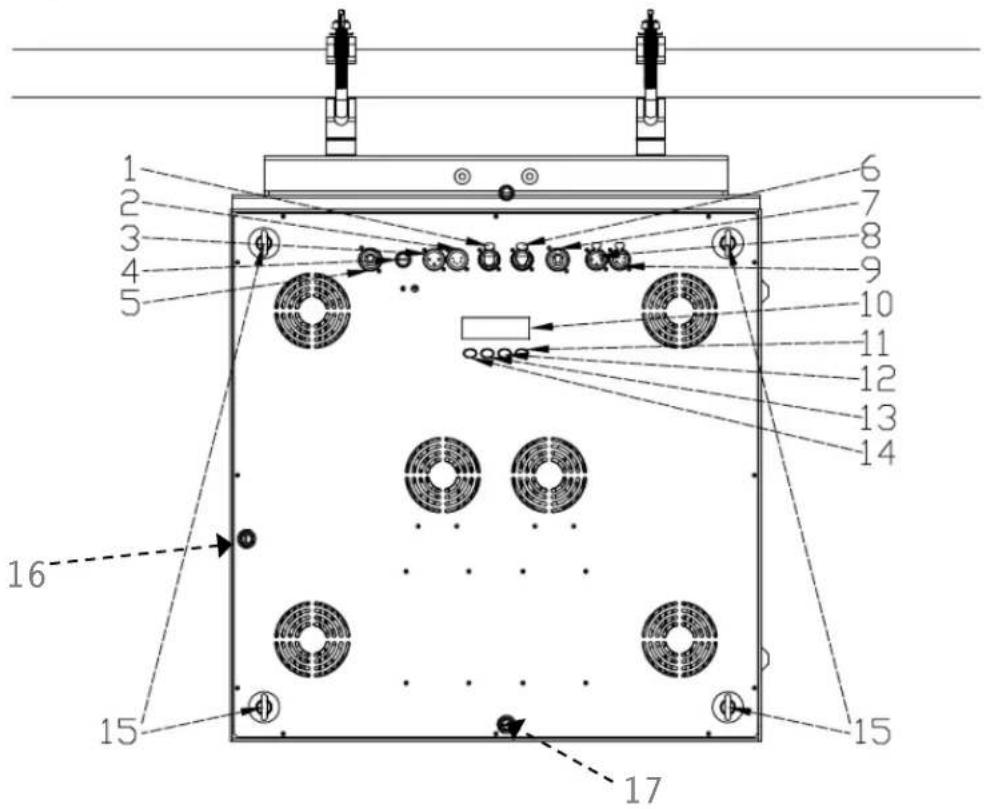

1. RJ45 NET DANS
2. Ecran LCD de Commande du Menu
3. 5pin DMX DANS
4. ENTER Bouton
5. 3pin DMX DANS
6. DOWN Bouton
7. Fuse
8. UP Bouton
9. powerCON DANS
10. MODE/ESC Bouton
11. RJ45 NET DEHORS
12. Câble de sécurité
13. powerCON DEHORS
14. Verrou
15. 3pin DMX DEHORS
16. Verrou
17. 5pin DMX DEHORS

1. Verrou
2. POINTS D'ATTACHE

Avertissement relatif aux matières inflammables

Conserver le projecteur à un minimum de 1,5 m (5 pi) de toute matière et de toute décoration inflammables, de tout matériel pyrotechnique, etc.

Connexions électriques

Il est recommandé de faire appel à un électricien qualifié pour toutes les connexions électriques et (ou) les installations.

Attention

• Pour une protection accrue, installer le projecteur hors des zones de couloirs, d'estrades ou des endroits où le personnel non autorisé est susceptible d'accéder au projecteur.
• Températures ambiantes minimales et maximales pour le fonctionnement de ce projecteur : de -15 °C à 45 °C (de 5 °F à 113 °F). Ne pas utiliser le projecteur au-dessous ni au-dessus de ces températures.
• Avant d'installer le projecteur sur toute surface, vous assurez que la zone d'installation peut prendre en charge une charge concentrée minimale équivalente à 10 fois le poids du projecteur.
• L'installation du projecteur doit toujours être sécurisée au moyen d'une attache de sécurité secondaire comme un câble de sécurité approprié.
• Ne jamais se tenir directement sous l'appareil pendant son montage, son démontage ou son entretien.

CONNEXION EN SÉRIE - Nombre maximum d'unités pouvant être connectées en série : 2 unités de 110 V et 4 unités de 240 V.

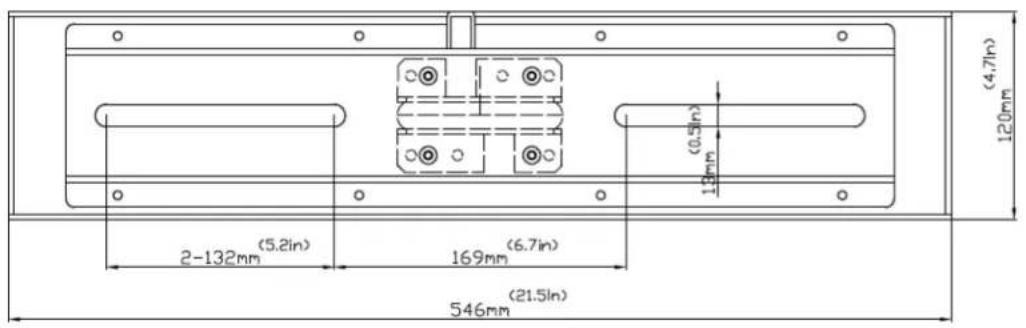

BRIDE de montage

Le projecteur offre un support de plancher à deux étriers intégré. Pour installer ce projecteur à une traverse, vous assurez de le sécuriser au moyen d'une bride appropriée et d'une vis M10 insérée dans les trous centraux des deux étriers du support de plancher.

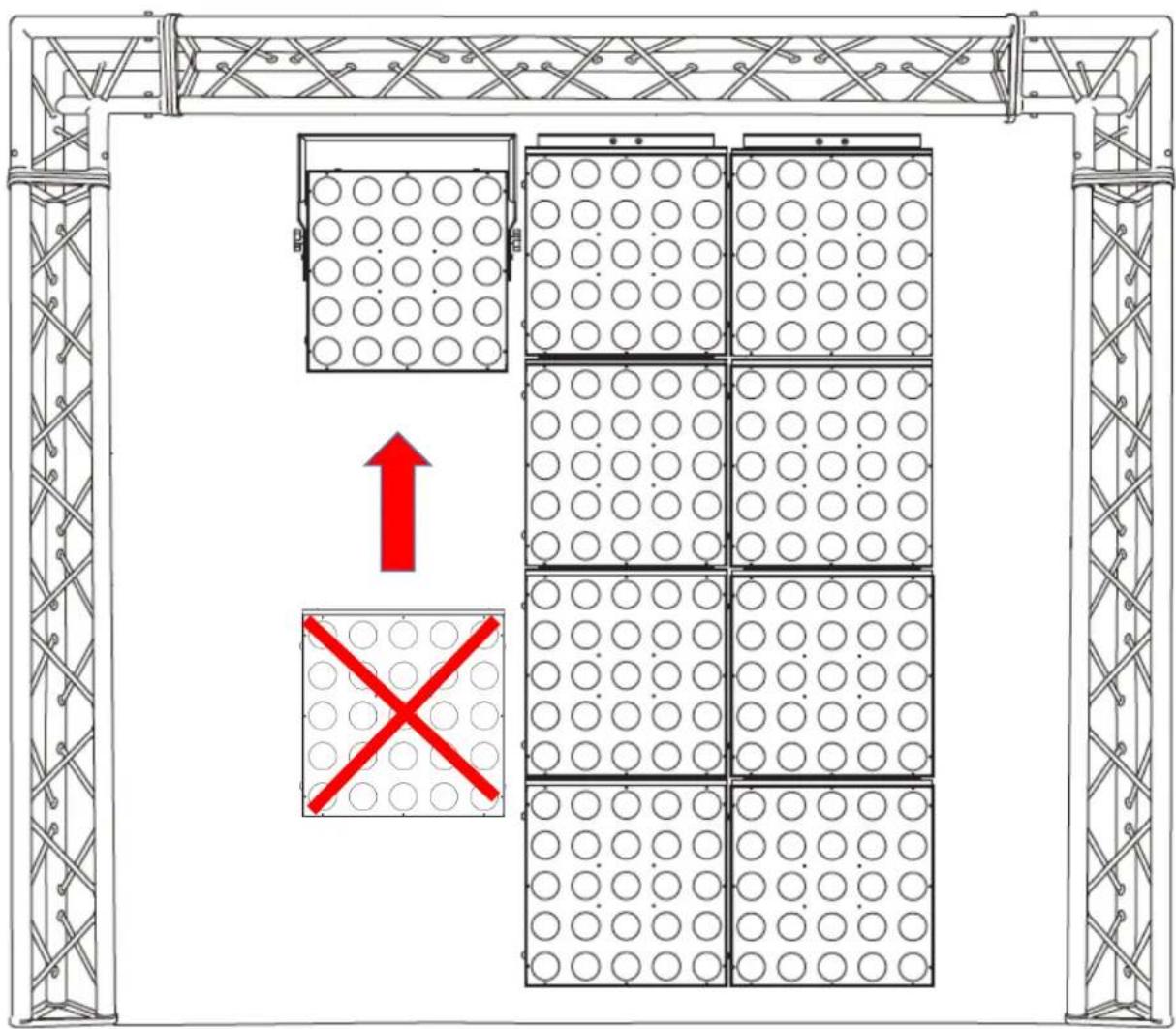

POINTS d'attache

Une installation au plafond exige des connaissances approfondies sur, entre autres, le calcul de la charge utile, le matériel d'installation utilisé et les inspections de sécurité périodiques de tout le matériel d'installation et de l'appareil. Si vous ne possédez pas les connaissances requises, ne pas tenter d'installer vous-même l'unité. Une installation inadéquate de l'unité peut engendrer des blessures corporelles. Le projecteur sera entièrement opérationnel dans les positions de montage spécifiques suivantes.

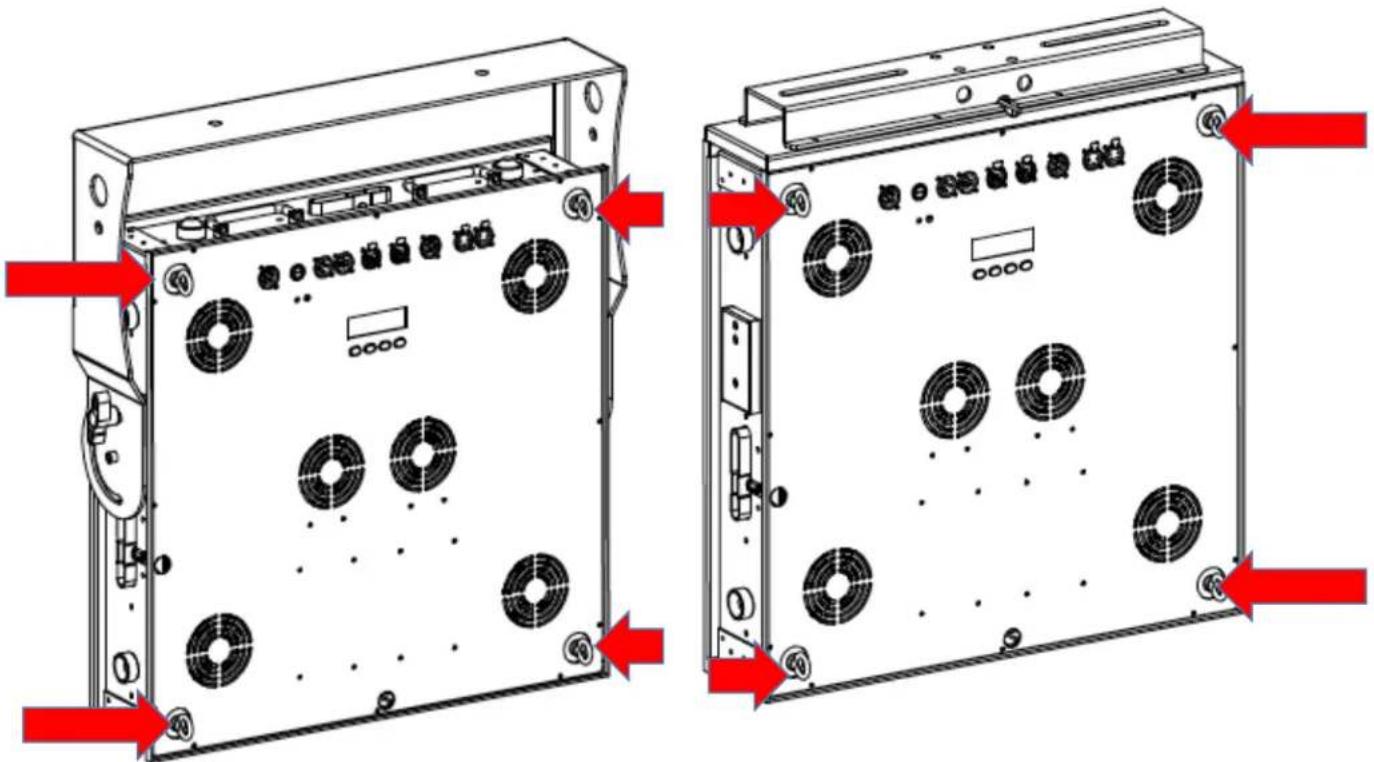

Cable de securite

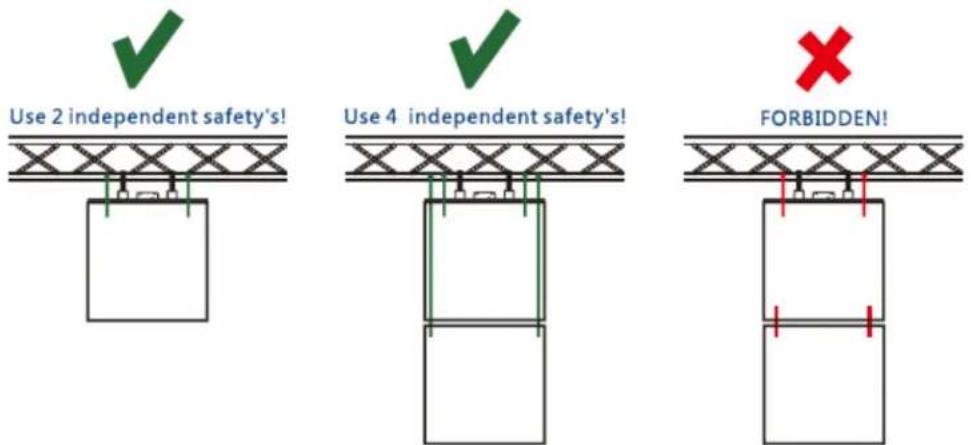

Toujours utiliser un câble de sécurité pour toute installation en suspension de ce projecteur afin de prévenir la chute de ce dernier dans le cas où la bride ferait défaut.

Le projecteur comporte un menu système facile à parcourir. Les prochaines sections traitent de la façon d'accéder à chacune des fonctions du menu.

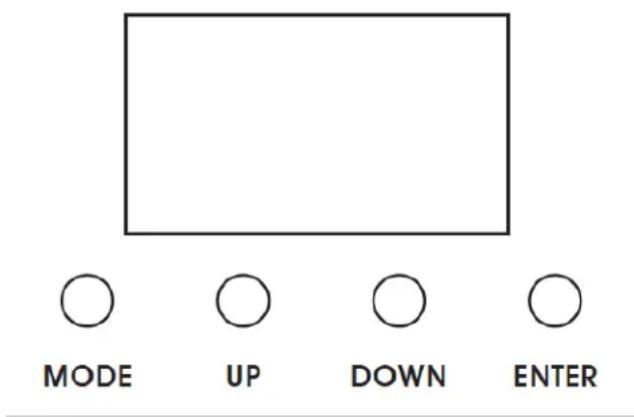

Écran de commande ACL

L'écran de commande à quatre (4) boutons (voir l'image ci-dessous) situé à l'arrière du projecteur vous permet d'accéder au menu principal pour effectuer tous les réglages requis.

Pendant le fonctionnement normal du projecteur, appuyez sur le bouton MODE permet de parcourir les différents menus. Après avoir atteint le menu désiré, appuyez sur le bouton ENTER pour le sélectionner. Le champ pouvant être réglé à partir du menu sélectionné clignotera. En utilisant les boutons UP et DOWN, régler la valeur du champ. Appuyez une fois sur le bouton ENTER confirmera la valeur sélectionnée. Vous pouvez quitter en tout temps, sans effectuer aucun réglage, en appuyant sur le bouton MODE.

NOTE: Le contrôle Écran LCD Menu sera coupé et lock-out après 30 secondes d'inactivité. Appuyez et maintenez enfoncé le bouton MODE pendant 10 secondes pour déverrouiller l'écran LCD.

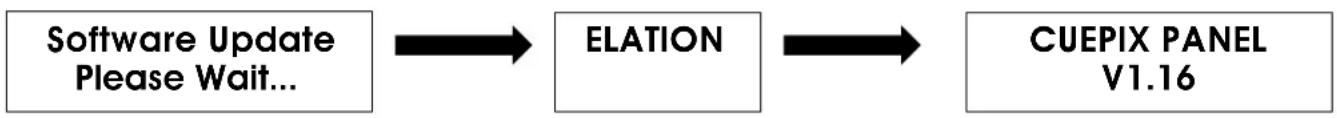

Information affichee pendant le demarrage initial

Lorsque le projecteur est mis sous tension, l'écran affiche l'information suivante:

ELATION© CUEPIX PANEL™ MENUSYSTEME

Les Specifications Sont Sujerttes a modification sans preavis ecrit.
MENU	OPTIONS / VALUES	DESCRIPTION
DMX MODE ADDR:xxx CH:xx	ADDR:001 - 512 CH:03, 04, 06, 07, 08, 75, 79, 80	DMX Address Setting
SLAVE MODE	Set unit to Slave Mode
AUTO RUN FQN:xx	FQN:01-99	Set the number of times each internal macro will repeat before moving to the next macro.
01 .STATIC -15.FLOW 10	See INTERNAL MACRO MENU Select Internal Macro.
Dim Curve	Standard, Stage, TV, Architectural, Theatre	Set desired Dimming Curve
Pixel Flip	STANDARD, Flip 1, Flip 2, Flip 3, Flip 4	Set starting Pixel (COB module). See Pixel Flip Setting Section.
NO DMX MODE	Hold, Blackout, Program	Define how fixture reacts when NO DMX signal present.
Manual RGB	R000-255 G000-255 B000-255	Set RGB Values manually for ALL 25 COB modules.
Ethernet SetFixture ID	Service PINPassword=050	Enter Service Password to access Ethernet Menus.
Fixture ID Device IP Addr	000.000.000.000	Set IP address. (Need to enter Service PIN to access this menu)
Fixture ID Ctrl Addr	000.000.000.000	Set Subnet Mask. (Need to enter Service PIN to access this menu)
Fixture ID Universe	000-255	Set DMX Universe number. (Need to enter Service PIN to access this menu)
Ethernet Set Protocol Set	Kling-Net, ArtNet Set Protocol.
Ethernet Set Network Switch	ON, OFF Set Network switch.
ELATION® CUEPIX PANEL™ MENU MACRO
Les Specifications Sont Sujertes a modification sans preavis ecrit.
MACRO	OPTIONS / VALUES	DESCRIPTION
01.STATIC	CL:BLAC, R, G, B, RG, GB, RB, RGB Flash00-99	Blackout, Red, Green, Blue, Yellow, Cyan, Purple, White
02.DREAM	Speed00-99 Flash00-99	Seven Color Dreaming Speed & Flash Adjustable
03.Meteor	Speed00-99 Flash00-99	Seven Color Flow Speed & Flash Adjustable
04.FADE	Speed00-99 Flash00-99	Seven Color Fade Speed & Flash Adjustable
05.CHANGE	Speed00-99 Flash00-99	Seven Color Change Speed & Flash Adjustable
06.FLOW 1	Speed00-99 Flash00-99	Seven Color Chase Speed & Flash Adjustable
07.FLOW 2	Speed00-99 Flash00-99	Seven Color Chase Speed & Flash Adjustable
08.FLOW 3	Speed00-99 Flash00-99	Seven Color Chase Speed & Flash Adjustable
09.FLOW 4	Speed00-99 Flash00-99	Seven Color Chase Speed & Flash Adjustable
10.FLOW 5	Speed00-99 Flash00-99	Seven Color Chase Speed & Flash Adjustable
11.FLOW 6	Speed00-99 Flash00-99	Seven Color Digital Number Chase (0-9 then 9-0) Speed & Flash Adjustable
12.FLOW 7	Speed00-99 Flash00-99	Seven Color Chase Speed & Flash Adjustable
13.FLOW 8	Speed00-99 Flash00-99	Seven Color Chase Speed & Flash Adjustable
14.FLOW 9	Speed00-99 Flash00-99	Seven Color Chase Speed & Flash Adjustable
15.FLOW 10	Speed00-99 Flash00-99	Seven Color Chase Speed & Flash Adjustable

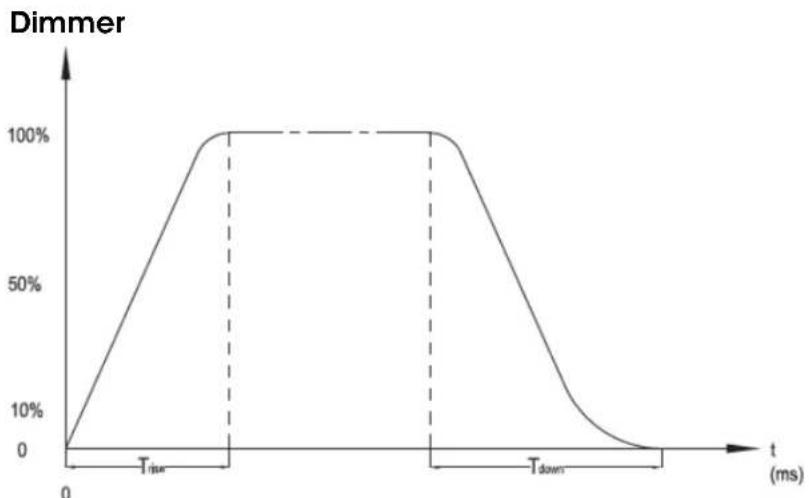

Courbes de gradation

Le menu DimCurve vous permet de sélectionner l'un des préréglages de courbes de gradation suivants : Standard, Stage, TV, Architec ou Theatre. (Voir le diagramme suivant pour obtenir plus de détails)

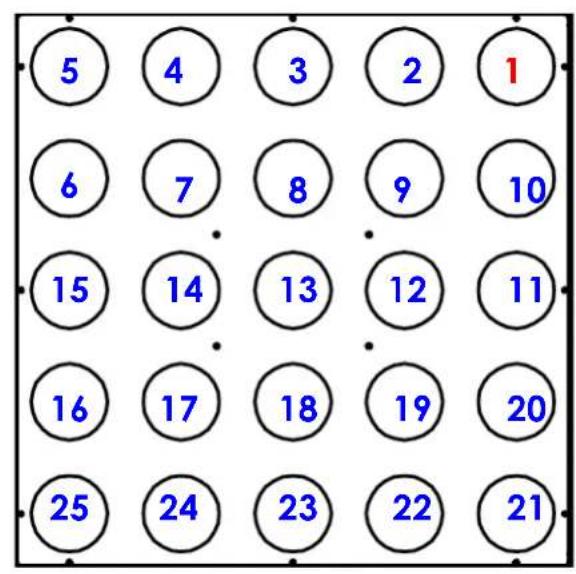

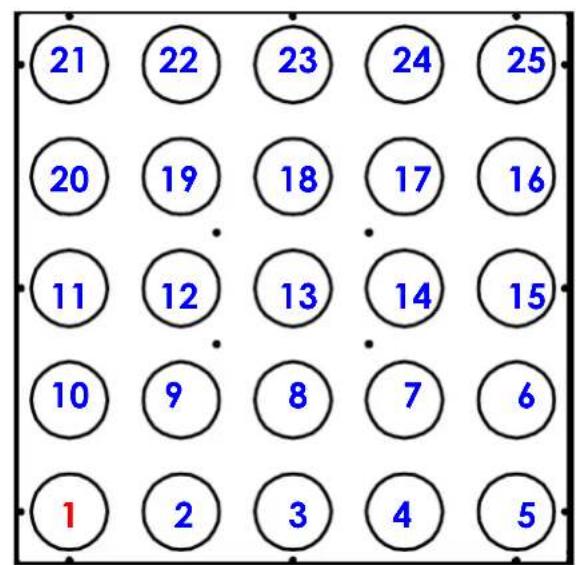

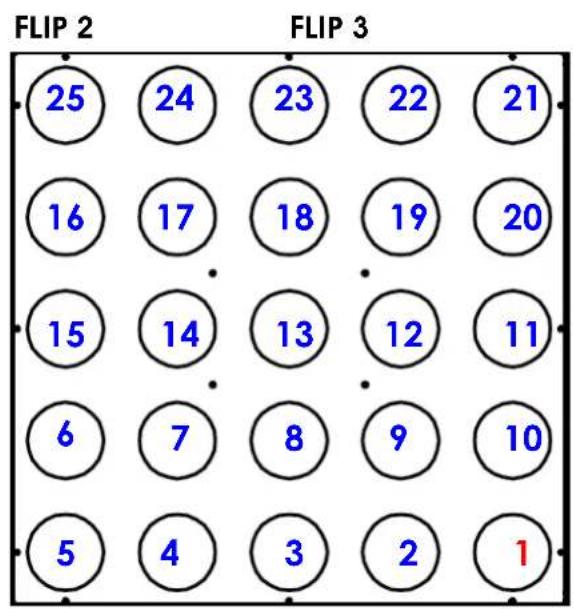

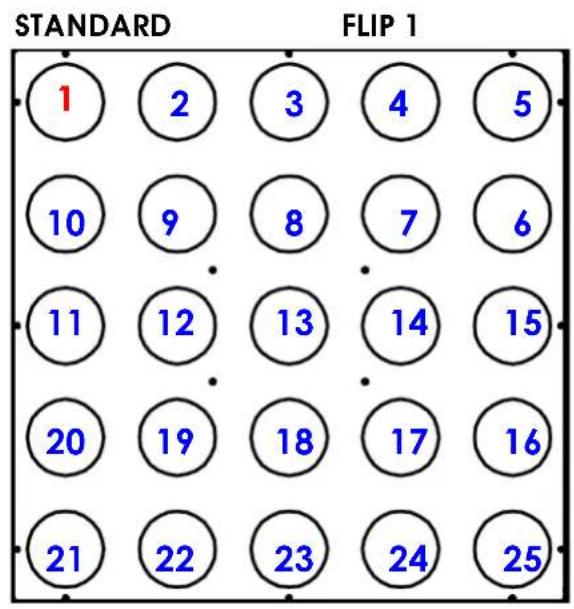

Sélectionnez la direction du groupe DEL de départ désirée parmi les modes suivants en utilisant les boutons UP/DOWN, puis appuyez sur le bouton ENTER pour confirmer.

FLIP4

CANAUX DMX - fonctions et valeurs

ELATION® CUEPIX PANEL™ CANAUX DMX - FONCTIONS ET VALEURS (80 DMX Channels)
Doc Date	12/3/2014			Software Version			≥1.16
Les Specifications Sont Sujerttes a modification sans preavis écrit. *Le Controle de modules LED depend du reglage Pixel FLIP.
MODE / CHANNEL							VALEURS	FUNCTION
3 CH	4 CH	6 CH	7 CH	8 CH	75 CH	79 CH	80 CH
1	1	1	1	1				RED
								0-255
2	2	2	2	2				GREEN
								0-255
3	3	3	3	3				BLUE
								0-255
					1	1	1
								*RED - COB MODULE 1
								0-255
					2	2	2
								*GREEN - COB MODULE 1
								0-255
					3	3	3
								*BLUE - COB MODULE 1
								0-255
					4	4	4
								*RED - COB MODULE 2
								0-255
					5	5	5
								*GREEN - COB MODULE 2
								0-255
					6	6	6
								*BLUE - COB MODULE 2
								0-255
					7	7	7
								*RED - COB MODULE 3
								0-255
					8	8	8
								*GREEN - COB MODULE 3
								0-255
					9	9	9
								*BLUE - COB MODULE 3
								0-255
					10	10	10
								*RED - COB MODULE 4
								0-255
					11	11	11
								*GREEN - COB MODULE 4
								0-255
					12	12	12
								*BLUE - COB MODULE 4
								0-255
					13	13	13
								*RED - COB MODULE 5
								0-255
					14	14	14
								*GREEN - COB MODULE 5
								0-255
					15	15	15
								*BLUE - COB MODULE 5
								0-255
					16	16	16
								*RED - COB MODULE 6
								0-255
					17	17	17
								*GREEN - COB MODULE 6
								0-255
					18	18	18
								*BLUE - COB MODULE 6
								0-255
ELATION© CUEPIX PANEL™ CANAUX DMX - FONCTIONS ET VALEURS (80 DMX Channels)
Doc Date	12/3/2014	Software Version	≥1.16
Les Specifications Sont Sujerttes a modification sans preavis écrit. *Le Controle de modules LED depend du reglage Pixel FLIP.
MODE / CHANNEL						VALEURS	FUNCTION
3 CH	4 CH	6 CH	7 CH	8 CH	75 CH	79 CH	80 CH
					19	19	19
								*RED - COB MODULE 7
								0-255 0 to 100%
					20	20	20
								*GREEN - COB MODULE 7
								0-255 0 to 100%
					21	21	21
								*BLUE - COB MODULE 7
								0-255 0 to 100%
					22	22	22
								*RED - COB MODULE 8
								0-255 0 to 100%
					23	23	23
								*GREEN - COB MODULE 8
								0-255 0 to 100%
					24	24	24
								*BLUE - COB MODULE 8
								0-255 0 to 100%
					25	25	25
								*RED - COB MODULE 9
								0-255 0 to 100%
					26	26	26
								*GREEN - COB MODULE 9
								0-255 0 to 100%
					27	27	27
								*BLUE - COB MODULE 9
								0-255 0 to 100%
					28	28	28
								*RED - COB MODULE 10
								0-255 0 to 100%
					29	29	29
								*GREEN - COB MODULE 10
								0-255 0 to 100%
					30	30	30
								*BLUE - COB MODULE 10
								0-255 0 to 100%
					31	31	31
								*RED - COB MODULE 11
								0-255 0 to 100%
					32	32	32
								*GREEN - COB MODULE 11
								0-255 0 to 100%
					33	33	33
								*BLUE - COB MODULE 11
								0-255 0 to 100%
					34	34	34
								*RED - COB MODULE 12
								0-255 0 to 100%
					35	35	35
								*GREEN - COB MODULE 12
								0-255 0 to 100%
					36	36	36
								*BLUE - COB MODULE 12
								0-255 0 to 100%
					37	37	37
								*RED - COB MODULE 13
								0-255 0 to 100%
					38	38	38
								*GREEN - COB MODULE 13
								0-255 0 to 100%
					39	39	39
ELATION© CUEPIX PANELTM CANAUX DMX - FONCTIONS ET VALEURS (80 DMX Channels)
Doc Date	12/3/2014	Software Version		≥1.16
Les Specifications Sont Sujerttes a modification sans preavis ecrit. *Le Controle de modules LED depend du reglage Pixel FLIP.
MODE / CHANNEL						VALEURS	FUNCTION
3 CH	4 CH	6 CH	7 CH	8 CH	75 CH	79 CH	80 CH
					40	40	40
								*RED - COB MODULE 14
								0-255 0 to 100%
					41	41	41
								*GREEN - COB MODULE 14
								0-255 0 to 100%
					42	42	42
								*BLUE - COB MODULE 14
								0-255 0 to 100%
					43	43	43
								*RED - COB MODULE 15
								0-255 0 to 100%
					44	44	44
								*GREEN - COB MODULE 15
								0-255 0 to 100%
					45	45	45
								*BLUE - COB MODULE 15
								0-255 0 to 100%
					46	46	46
								*RED - COB MODULE 16
								0-255 0 to 100%
					47	47	47
								*GREEN - COB MODULE 16
								0-255 0 to 100%
					48	48	48
								*BLUE - COB MODULE 16
								0-255 0 to 100%
					49	49	49
								*RED - COB MODULE 17
								0-255 0 to 100%
					50	50	50
								*GREEN - COB MODULE 17
								0-255 0 to 100%
					51	51	51
								*BLUE - COB MODULE 17
								0-255 0 to 100%
					52	52	52
								*RED - COB MODULE 18
								0-255 0 to 100%
					53	53	53
								*GREEN - COB MODULE 18
								0-255 0 to 100%
					54	54	54
								*BLUE - COB MODULE 18
								0-255 0 to 100%
					55	55	55
								*RED - COB MODULE 19
								0-255 0 to 100%
					56	56	56
								*GREEN - COB MODULE 19
								0-255 0 to 100%
					57	57	57
								*BLUE - COB MODULE 19
								0-255 0 to 100%
					58	58	58
								*RED - COB MODULE 20
								0-255 0 to 100%
					59	59	59
								*GREEN - COB MODULE 20
								0-255 0 to 100%
					60	60	60
								*BLUE - COB MODULE 20
								0-255 0 to 100%
ELATION© CUEPIX PANEL™ CANAUX DMX - FONCTIONS ET VALEURS (80 DMX Channels) Doc Date 12/3/2014
Les Specifications Sont Sujertes a modification sans preavis écrit. *Le Controle de modules LED depend du reglage Pixel FLIP.
MODE / CHANNEL							VALEURS	FUNCTION
3 CH	4 CH	6 CH	7 CH	8 CH	75 CH	79 CH	80 CH
					61	61	61
								*RED - COB MODULE 21
								0-255 0 to 100%
					62	62	62
								*GREEN - COB MODULE 21
								0-255 0 to 100%
					63	63	63
								*BLUE - COB MODULE 21
								0-255 0 to 100%
					64	64	64
								*RED - COB MODULE 22
								0-255 0 to 100%
					65	65	65
								*GREEN - COB MODULE 22
								0-255 0 to 100%
					66	66	66
								*BLUE - COB MODULE 22
								0-255 0 to 100%
					67	67	67
								*RED - COB MODULE 23
								0-255 0 to 100%
					68	68	68
								*GREEN - COB MODULE 23
								0-255 0 to 100%
					69	69	69
								*BLUE - COB MODULE 23
								0-255 0 to 100%
					70	70	70
								*RED - COB MODULE 24
								0-255 0 to 100%
					71	71	71
								*GREEN - COB MODULE 24
								0-255 0 to 100%
					72	72	72
								*BLUE - COB MODULE 24
								0-255 0 to 100%
					73	73	73
								*RED - COB MODULE 25
								0-255 0 to 100%
					74	74	74
								*GREEN - COB MODULE 25
								0-255 0 to 100%
					75	75	75
								*BLUE - COB MODULE 25
								0-255 0 to 100%
ELATION© CUEPIX PANELTM CANAUX DMX - FONCTIONS ET VALEURS (80 DMX Channels) Doc Date 12/3/2014 Software Version ≥1.16
Les Specifications Sont Sujertes a modification sans preavis ecrit. *Le Controle de modules LED depend du reglage Pixel FLIP.
MODE / CHANNEL							VALEURS	FUNCTION
3 CH	4 CH	6 CH	7 CH	8 CH	75 CH	79 CH	80 CH
			4	4		76	76
								MACROS
								0-15 NO FUNCTION 16-23 RED
								24-31 GREEN
								32-39 BLUE
								40-47 RED-GREEN
								48-55 GREEN-BLUE
								56-63 RED-BLUE
								64-71 RED-GREEN-BLUE
								72-79 Color Macro 1
								80-87 Color Macro 2
								88-95 Color Macro 3
								96-103 Color Macro 4
								104-111 Color Macro 5
								112-119 Color Macro 6
								120-127 Color Macro 7
								128-135 Color Macro 8
								136-143 DREAM Macro
								144-151 METEOR Macro
								152-159 FADE Macro
								160-167 CHANGE Macro
								168-175 FLOW Macro 1
								176-183 FLOW Macro 2
								184-191 FLOW Macro 3
								192-199 FLOW Macro 4
								200-207 FLOW Macro 5
								208-215 FLOW Macro 6
								216-223 FLOW Macro 7
								224-231 FLOW Macro 8
								232-239 FLOW Macro 9
								240-255 NO FUNCTION
ELATION© CUEPIX PANEL™ CANAUX DMX - FONCTIONS ET VALEURS (80 DMX Channels) Doc Date 12/3/2014
Les Specifications Sont Sujertes a modification sans preavis ecrit. *Le Controle de modules LED depend du reglage Pixel FLIP.
MODE / CHANNEL							VALEURS	FUNCTION
3 CH	4 CH	6 CH	7 CH	8 CH	75 CH	79 CH	80 CH
			5			77		MASTER DIMMER / MACRO SPEED** 7CH & 79CH MODES ONLY
								**DIMMER Control ONLY when MACRO Channel DMX Value is (16-135)
								**SPEED Control ONLY when MACRO Channel DMX Value is (136-239)
							0-255	Intensity 0 to 100% / Speed SLOW to FAST
				5			77
								MACRO SPEED*** 8CH & 80CH MODES ONLY
								***SPEED Control ONLY when MACRO Channel DMX Value is (136-239)
							0-255	Speed SLOW to FAST
	4	4		6			78
								MASTER DIMMER
								0-255 Intensity 0 to 100%
		5	6	7		78	79
								FLASH / STROBE
								NO Function
								Flash / Strobe Effect SLOW to FAST
								96-127 LEDs ON
								128-159 Pulse Effect In Sequence SLOW to FAST
								160-191 LEDs ON
								192-223 Random Flash / Strobe Effect SLOW to FAST
								224-255 LEDs ON
		6	7	8		79	80
								DIMMING CURVE MODES
								0-20 STANDARD
								21-40 STAGE
								41-60 TV
								61-80 ARCHITECTURAL
								81-100 THEATRE
								101-255 Default to Unit Setting

Nettoyage

Il est recommandé de nettoyer fréquemment le projecteur afin d'assurer un bon fonctionnement, une puissance lumineuse optimale, ainsi qu'une longue durée de vie. La fréquence des nettoyages varie selon l'environnement dans lequel le projecteur est utilisé : les environnements humides, enfumés ou particulièrement poussiéreux peuvent engendrer une accumulation importante de résidus sur les lentilles du projecteur.

• Nettoyer les surfaces des lentilles externes tous les 20 jours au moyen d'un linge doux pour éviter l'accumulation de poussière et de résidus. Ne jamais utiliser d'alcool, de solvants ni de nettoyants à base d'ammoniac.
• Ne jamais utiliser d'alcool, de solvants ou de nettoyants à base d'ammoniac.

Entretien

Des inspections régulières sont recommandées pour assurer un bon fonctionnement et une longue durée de vie. Ce projecteur ne contient aucune pièce remplacable par l'utilisateur. Veuillez faire appel à un technicien Elation autorisé pour tous les autres réparations. Si vous avez besoin d'une pièce de rechange, veuillez commander une pièce d'origine auprès du détaillant Elation de votre région.

Veuillez considérer les points suivants pour vos inspections de routine :

• Une vérification électrique minutieuse effectuée par un electricien qualifié tous les trois mois pour s'assurer que les contacts du circuit sont en bon état de sorte à prévenir les surchauffes.
• S'assurer que toutes les vis et pièces de fixation sont bien serrées en tout temps. Des vis desserrées peuvent tomber pendant le fonctionnement du projecteur et engendrer des dommages ou des blessures corporelles.
• Vérifier qu'il n'y ait aucune déformation au niveau du boîtier, des lentilles de couleur, du matériel de fixation et des points d'attache (plafonds, suspension, traverses). Toute déformation au niveau du boîtier peut laisser entrer la poussière dans le projecteur. Les points d'attache endommagés ou un montage non sécurisé pourrait provoquer la chute du projecteur et, par conséquent, des blessures corporelles importantes.
• Inspecter toutes les pièces mobiles et s'assurer qu'il n'y a aucun signe de dépréciation et que le projecteur rouge sans déséquilibre de la masse.
• Les câbles d'alimentation électrique ne doivent pas être endommagés ni défectueux. Ne jamais retirer la broche de mise à la terre du câble d'alimentation.

La durée de vie des DEL peut varier en fonction de plusieurs facteurs, notamment, mais sans s'y limiter, les conditions

environnementales, la tension, les modes d'utilisation (cycles arrêt-départ), ainsi que les fonctions de contrôle et de gradation.

EFFETS

S'il vous plaî ettes à modification sans préavis écrit.

S'il vous plaît Note: Les caractéristiques et amé

PLANS DIMENSIONNELS - [continuer]

Still you plat Note: Les caractéristiques et améliorations dans la conception de cette unité et ce manuel sont sujettes à modification sans préavis écrit.
