CJ5E88TWH - Câblage réseau Panduit - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise RJ45 femelle (keystone) Cat5e
Marque	Panduit
Modèle	CJ5E88TWH
Catégorie réseau	Cat5e (jusqu'à 100 MHz)
Couleur	Blanc (TWH)
Nombre de contacts	8 (configuration 8P8C)
Type de connexion	RJ45 femelle, à insérer dans un boîtier mural ou panneau
Dimensions (approx.)	20 x 20 x 30 mm
Poids (approx.)	10 g
Matériau	Plastique ABS ignifuge, contacts en alliage de cuivre plaqué or
Alimentation	Aucune (passif)
Fonctions principales	Connecter un câble Ethernet Cat5e à un réseau, assurer la transmission de données jusqu'à 1 Gbit/s
Normes supportées	TIA/EIA-568-B, ISO/IEC 11801
Type de terminaison	Sans outil (IDC) ou avec outil de sertissage
Garantie constructeur	1 an
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les solvants
Sécurité	Respecter les normes de câblage pour éviter les risques d'incendie
Pièces détachées et réparabilité	Non réparable ; remplacer l'ensemble en cas de dysfonctionnement
Température de fonctionnement	-10 °C à +60 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Utilisation prévue	Réseaux locaux (LAN) pour bureaux et résidences

FOIRE AUX QUESTIONS - CJ5E88TWH Panduit

Quelle est la catégorie du boîtier RJ45 CJ5E88TWH ?

Ce boîtier est de catégorie Cat5e, prenant en charge des fréquences jusqu'à 100 MHz et des débits jusqu'à 1 Gbit/s.

Quels câbles peut-on utiliser avec ce modèle ?

Il est conçu pour les câbles à paires torsadées Cat5e (AWG 22-26) avec conducteurs solides ou multibrins.

Le CJ5E88TWH est-il compatible avec les prises Cat6 ?

Physiquement oui, mais les performances seront limitées à celles du Cat5e. Pour du Cat6, utilisez un connecteur Cat6.

Comment installer ce boîtier RJ45 ?

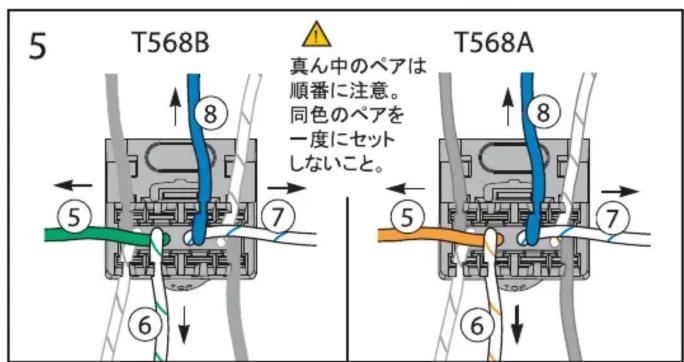

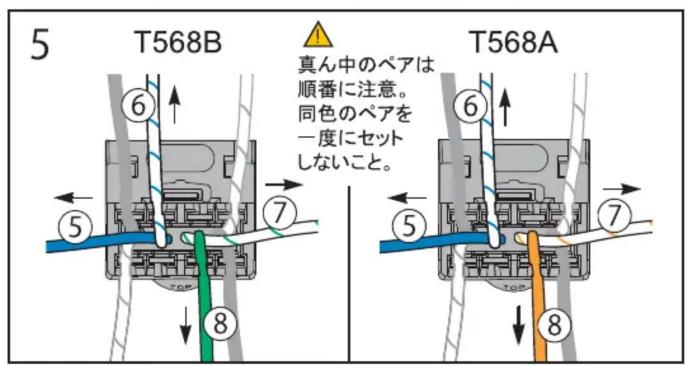

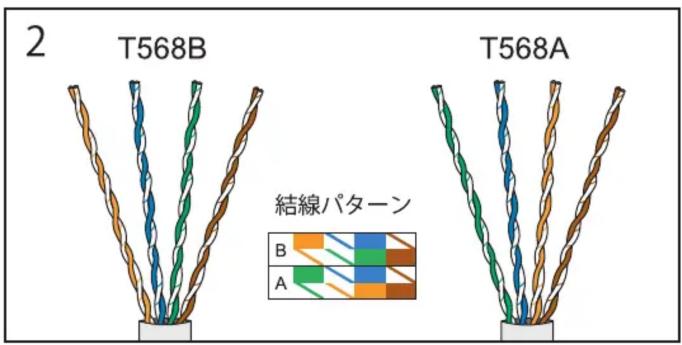

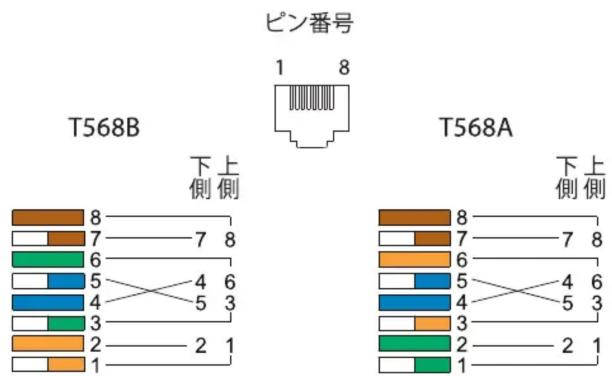

Insérez les fils dans les fentes IDC selon le code couleur (T568A ou T568B) et verrouillez le capuchon. Aucun outil spécial n'est requis.

Quelles sont les dimensions exactes du produit ?

Les dimensions approximatives sont de 20 x 20 x 30 mm (hors languettes). Il s'adapte aux plaques et panneaux standard.

Le CJ5E88TWH est-il compatible avec les boîtiers muraux ?

Oui, il s'encastre dans les boîtiers muraux standard de type Keystone (trous carrés de 14,5 mm).

Quelle est la couleur du produit ?

La couleur est blanche (code TWH : white).

Peut-on utiliser ce connecteur pour la téléphonie analogique ?

Oui, il peut transporter des signaux téléphoniques via les paires 1 et 2, mais il est optimisé pour les données réseau.

Le CJ5E88TWH est-il garanti ?

La garantie constructeur est de 1 an contre tout défaut de fabrication.

Comment nettoyer ce boîtier ?

Utilisez un chiffon doux et sec. Ne jamais utiliser de produits chimiques ou abrasifs qui pourraient endommager les contacts.

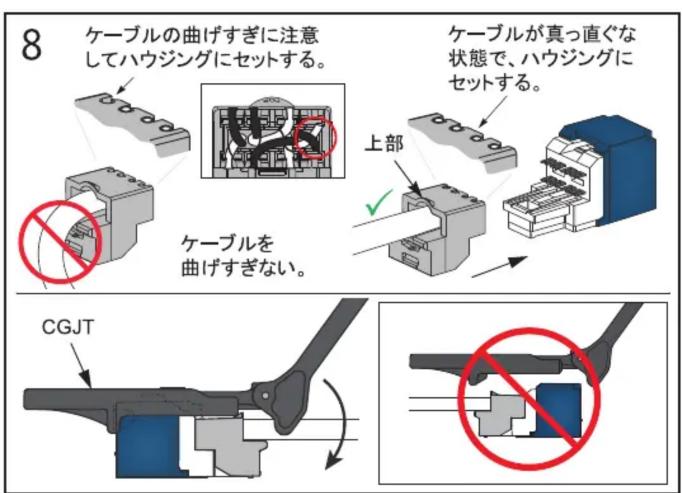

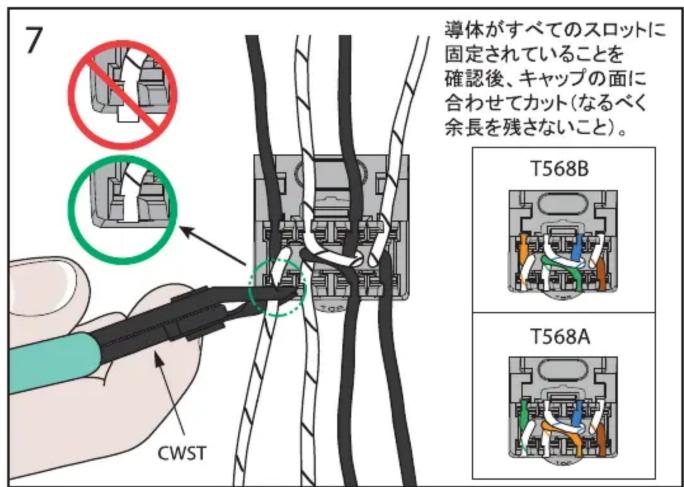

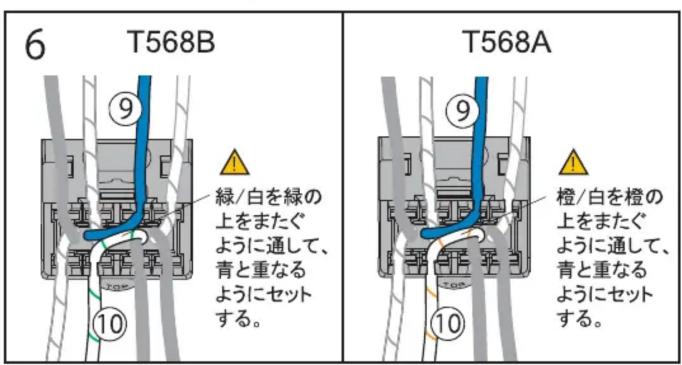

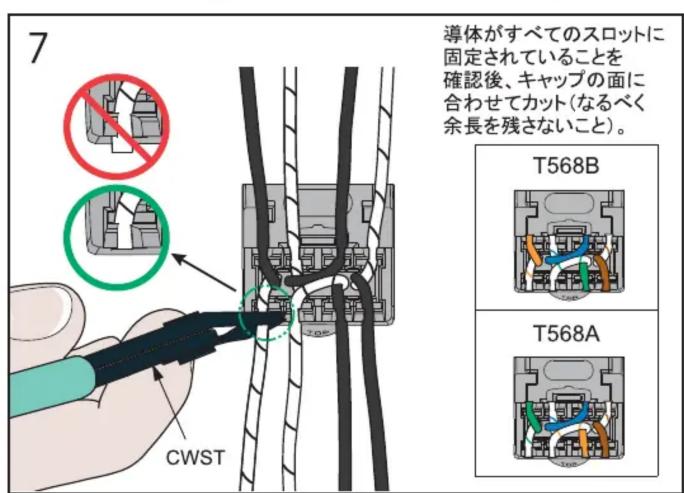

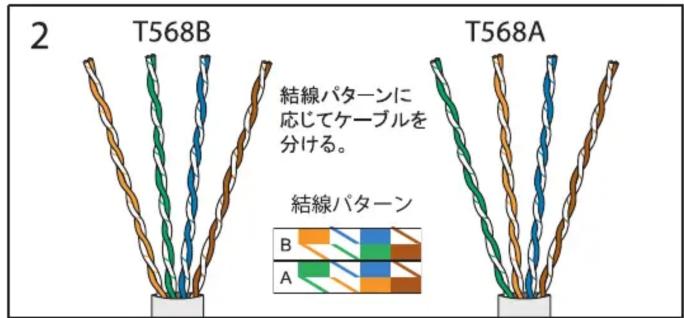

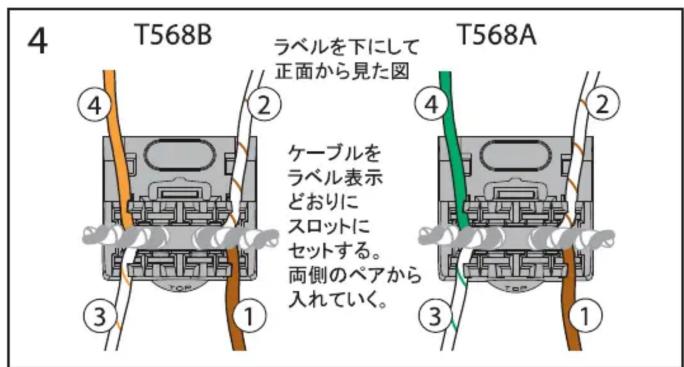

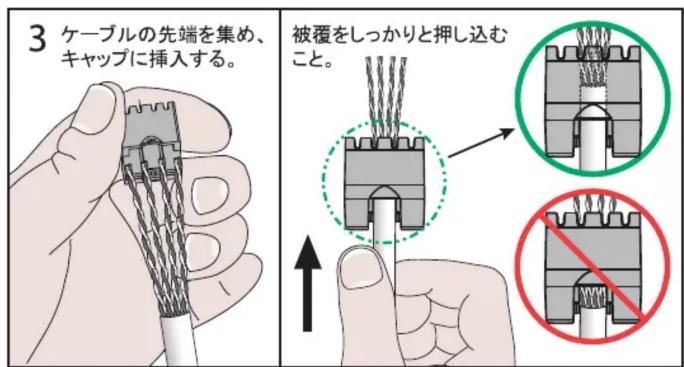

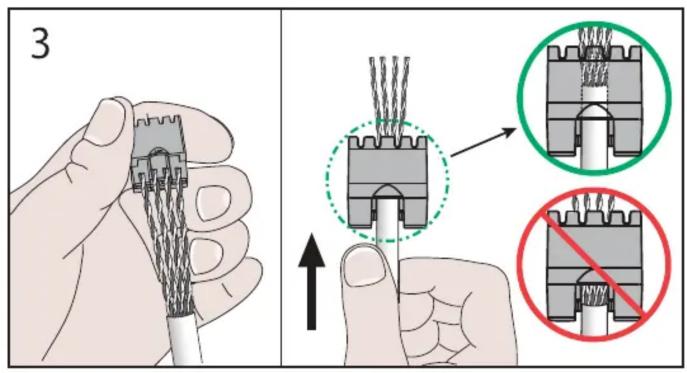

MODE D'EMPLOI CJ5E88TWH Panduit

© Panduit Corp. 2015

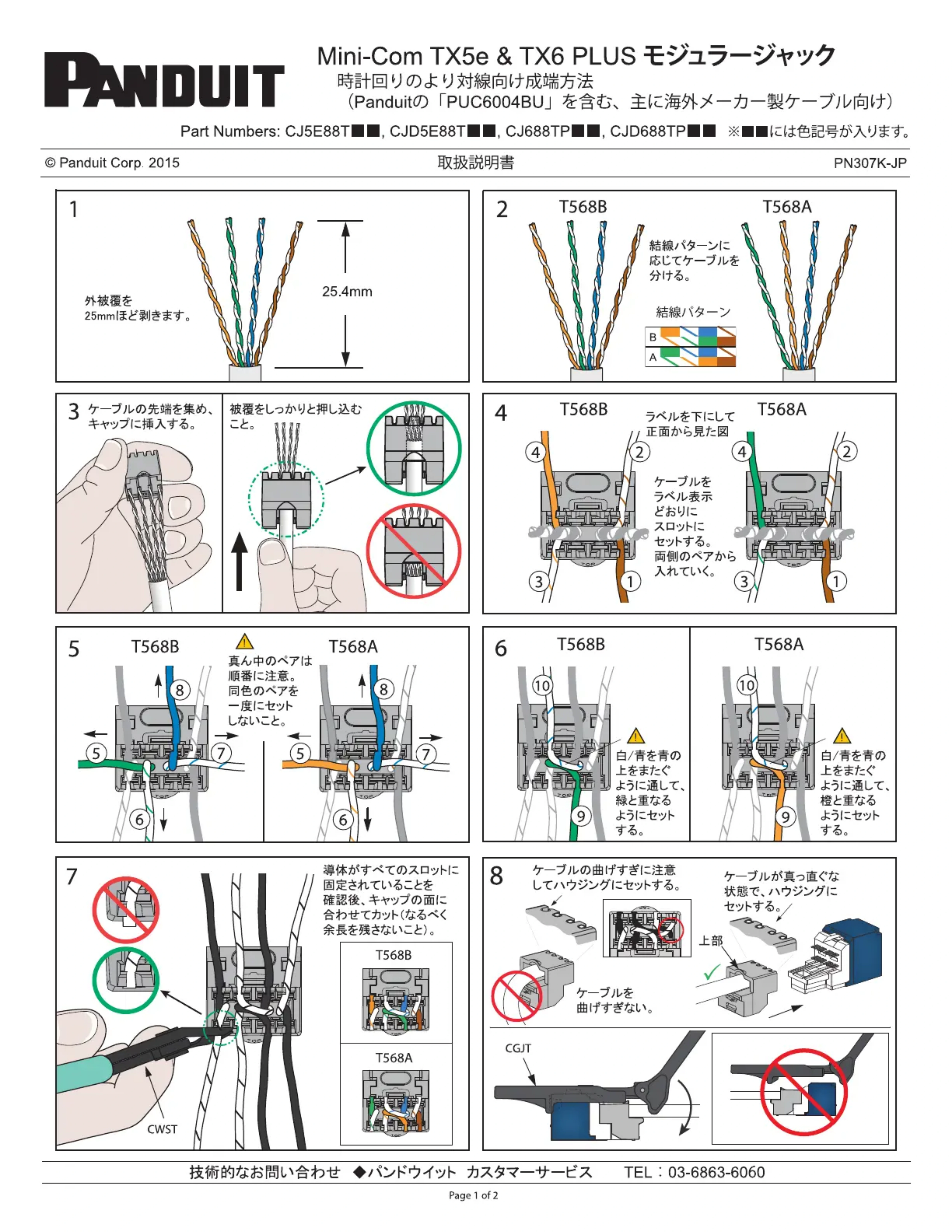

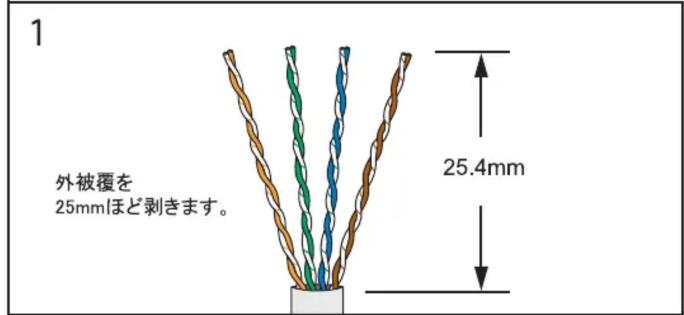

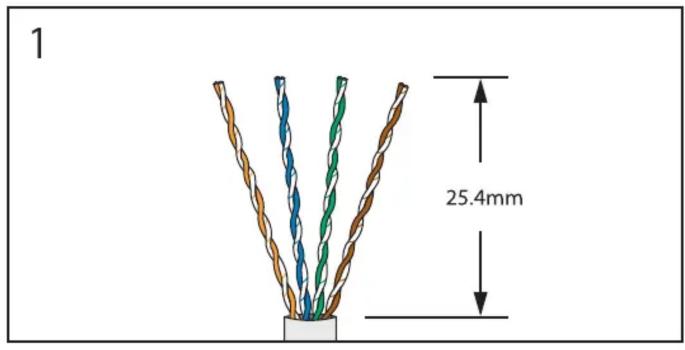

取拔說明書
