MODE D'EMPLOI CB12RF Salus

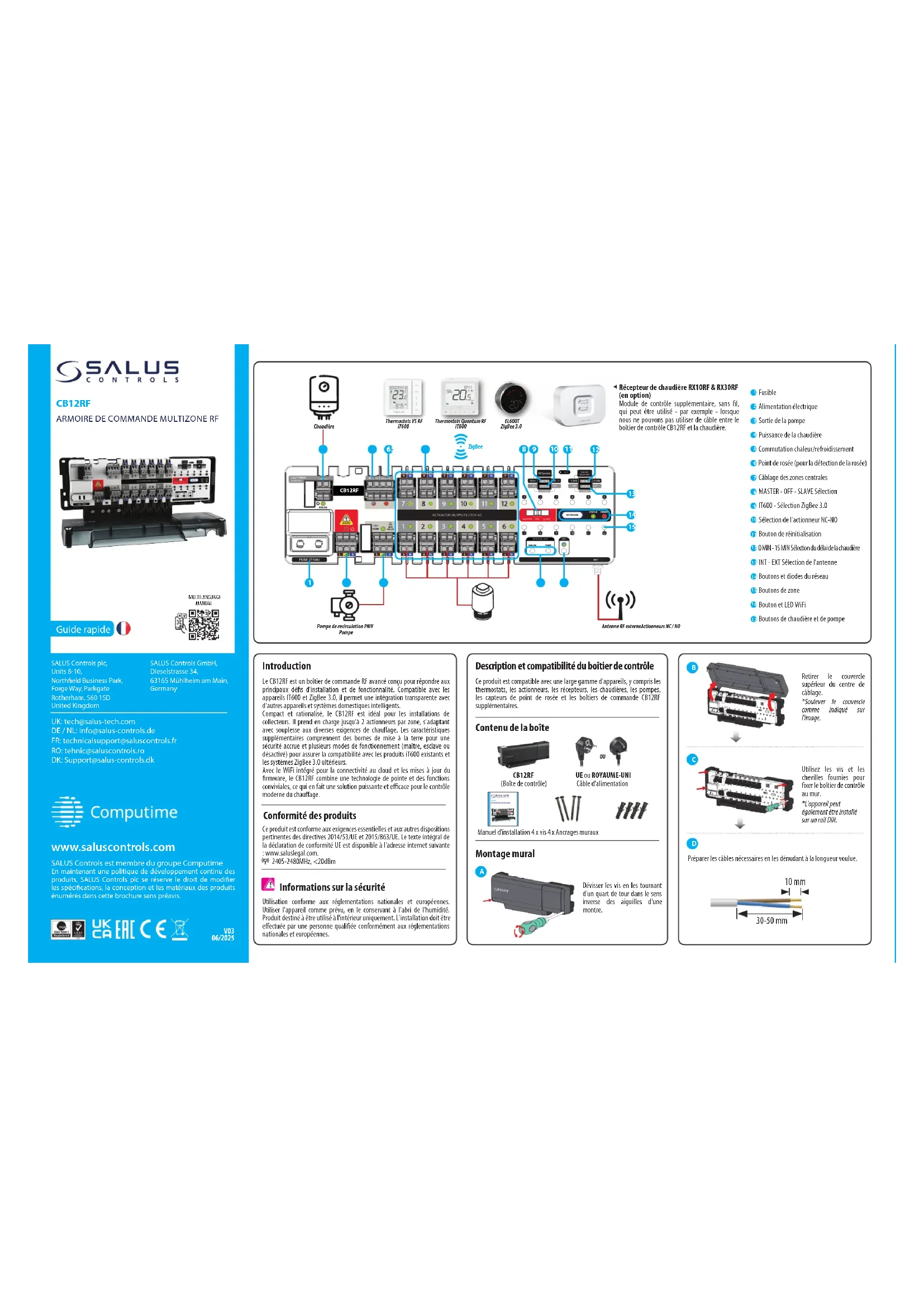

MULTILANGUAGEMANUAL Description et compatibilité du boîtier de contrôle Le CB12RF est un boîtier de commande RF avancé conçu pour répondre aux principaux dés d'installation et de fonctionnalité. Compatible avec les appareils IT600 et ZigBee 3.0, il permet une intégration transparente avec d'autres appareils et systèmes domestiques intelligents. Compact et rationalisé, le CB12RF est idéal pour les installations de collecteurs. Il prend en charge jusqu'à 2 actionneurs par zone, s'adaptant avec souplesse aux diverses exigences de chauage. Les caractéristiques supplémentaires comprennent des bornes de mise à la terre pour une sécurité accrue et plusieurs modes de fonctionnement (maître, esclave ou désactivé) pour assurer la compatibilité avec les produits iT600 existants et les systèmes ZigBee 3.0 ultérieurs. Avec le WiFi intégré pour la connectivité au cloud et les mises à jour du rmware, le CB12RF combine une technologie de pointe et des fonctions conviviales, ce qui en fait une solution puissante et ecace pour le contrôle moderne du chauage. Introduction Ce produit est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/53/UE et 2015/863/UE. Le texte intégral de la déclaration de conformité UE est disponible à l'adresse internet suivante : www.saluslegal.com. 2405-2480MHz, <20dBm Conformité des produits Utilisation conforme aux réglementations nationales et européennes. Utiliser l'appareil comme prévu, en le conservant à l'abri de l'humidité. Produit destiné à être utilisé à l'intérieur uniquement. L'installation doit être eectuée par une personne qualiée conformément aux réglementations nationales et européennes. Informations sur la sécurité

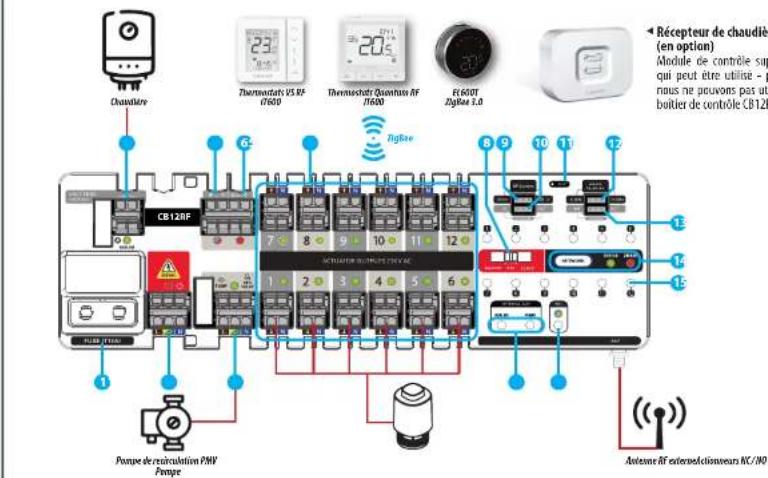

Alimentation électrique

Puissance de la chaudière

Commutation chaleur/refroidissement

Point de rosée (pour la détection de la rosée)

Câblage des zones centrales

MASTER - OFF - SLAVE Sélection

Sélection de l'actionneur NC-NO

Bouton de réinitialisation

0 MIN - 15 MIN Sélection du délai de la chaudière

INT - EXT Sélection de l'antenne

Boutons et diodes du réseau

Boutons de chaudière et de pompe Récepteur de chaudière RX10RF & RX30RF (en option) Module de contrôle supplémentaire, sans l, qui peut être utilisé - par exemple - lorsque nous ne pouvons pas utiliser de câble entre le boîtier de contrôle CB12RF et la chaudière. Pompe de recirculation PMV PompeAntenne RF externeActionneurs NC / NOThermostats Quantum RFiT600Thermostats VS RFiT600EL600TZigBee 3.0ZigBeeChaudière CB12RF

Contenu de la boîte CB12RF (Boîte de contrôle)

UE ou ROYAUME-UNI Câble d'alimentation Manuel d'installation 4 x vis 4 x Ancrages muraux Montage mural Dévisser les vis en les tournant d'un quart de tour dans le sens inverse des aiguilles d'une montre.

Retirer le couvercle supérieur du centre de câblage. *Soulever le couvercle comme indiqué sur l'image.

Utilisez les vis et les chevilles fournies pour xer le boîtier de contrôle au mur. *L'appareil peut également être installé sur un rail DIN.

Préparer les câbles nécessaires en les dénudant à la longueur voulue.

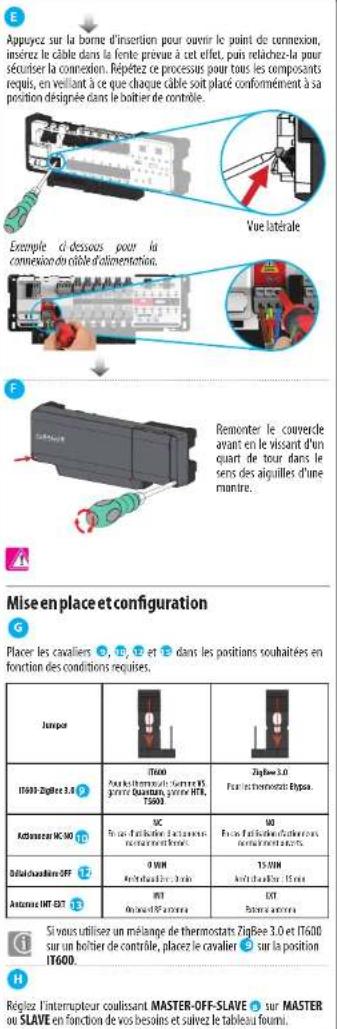

SALUS Controls plc, Units 8-10, Northeld Business Park, Forge Way, Parkgate Rotherham, S60 1SD United Kingdom SALUS Controls GmbH, Dieselstrasse 34, 63165 Mühlheim am Main, Germany Guide rapide UK: tech@salus-tech.com DE / NL: info@salus-controls.de FR: technicalsupport@saluscontrols.fr RO: tehnic@saluscontrols.ro DK: Support@salus-controls.dk V03 06/2025 SALUS Controls est membre du groupe Computime En maintenant une politique de développement continu des produits, SALUS Controls plc se réserve le droit de modier les spécications, la conception et les matériaux des produits énumérés dans cette brochure sans préavis. www.saluscontrols.com Ce produit est compatible avec une large gamme d'appareils, y compris les thermostats, les actionneurs, les récepteurs, les chaudières, les pompes, les capteurs de point de rosée et les boîtiers de commande CB12RF supplémentaires.CB12RF (10sec.) La LED du ZIGBEE indique l'état de réinitialisation en clignotant en rouge. Pour eectuer une réinitialisation d'usine, maintenez la touche NETWORK enfoncée pendant 10 secondes. Mise en place et conguration Conguration en mode hors ligne Réinitialisation d'usine Appuyez sur la borne d'insertion pour ouvrir le point de connexion, insérez le câble dans la fente prévue à cet eet, puis relâchez-la pour sécuriser la connexion. Répétez ce processus pour tous les composants requis, en veillant à ce que chaque câble soit placé conformément à sa position désignée dans le boîtier de contrôle. Exemple ci-dessous pour la connexion du câble d'alimentation. Vue latérale Remonter le couvercle avant en le vissant d'un quart de tour dans le sens des aiguilles d'une montre. Placer les cavaliers

dans les positions souhaitées en fonction des conditions requises.

CB12RF CB12RF Former le réseau

Sélection de la zone Rejoindre un réseau Suivez les instructions fournies pour chaque thermostat an de rejoindre et d'entrer dans le mode d'appairage. Commencez par ouvrir le réseau à partir de la passerelle ou du boîtier de contrôle principal. UG800 Gateway UG600 Gateway MASTER CB12RF

Pour le thermostat Elypso (EL600F) - suivre les étapes : Pour iT600 - la sélection peut se faire directement à partir du thermostat. Remarque : Si nécessaire, consultez le guide rapide du produit pour obtenir des instructions supplémentaires sur la sélection des zones et le fonctionnement du thermostat. Mettez le thermostat en mode d'appairage. Attendre l'appariement des zones Maintenir 5 s la touche zone

la zone souhaitée Exemple pour VS10/VS20Exemple pourSQ610(RF) CB12RF CB12RF (3sec.)

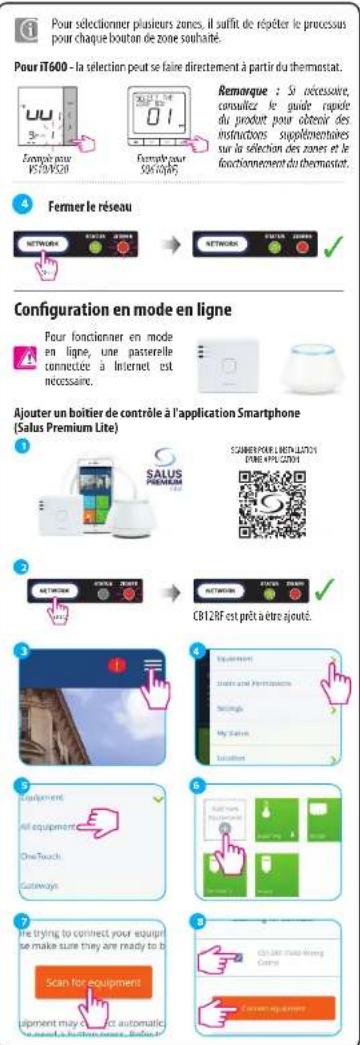

Le réseau restera ouvert pendant 10 minutes. Pour sélectionner plusieurs zones, il sut de répéter le processus pour chaque bouton de zone souhaité. Réglez l'interrupteur coulissant MASTER-OFF-SLAVE

sur MASTER ou SLAVE en fonction de vos besoins et suivez le tableau fourni. Maintenir ensuite la touche NETWORK pendant 3 secondes sur le boîtier de contrôle de l'esclave. CB12RF CB12RF (3sec.)

Une fois la connexion établie, les voyants STATUS et ZIGBEE s'allument en permanence. CB12RF (5sec.)

Fermer le réseau CB12RF CB12RF (3sec.)

Conguration en mode en ligne Ajouter un boîtier de contrôle à l'application Smartphone (Salus Premium Lite)

Pour fonctionner en mode en ligne, une passerelle connectée à Internet est nécessaire.

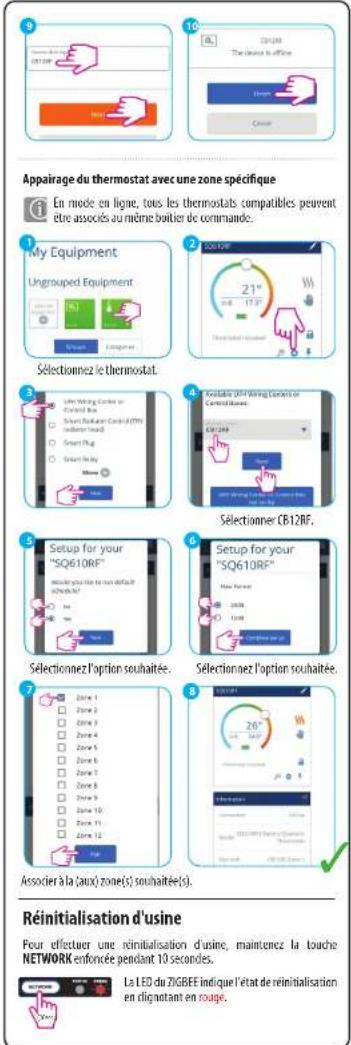

CB12RF est prêt à être ajouté. CB12RF CB12RF (3sec.) Appairage du thermostat avec une zone spécique En mode en ligne, tous les thermostats compatibles peuvent être associés au même boîtier de commande. Jumper IT600-ZigBee 3.0 IT600 Pour les thermostats : Gamme VS,gamme Quantum, gamme HTR,TS600.ZigBee 3.0Pour les thermostats Elypso.Actionneur NC-NO

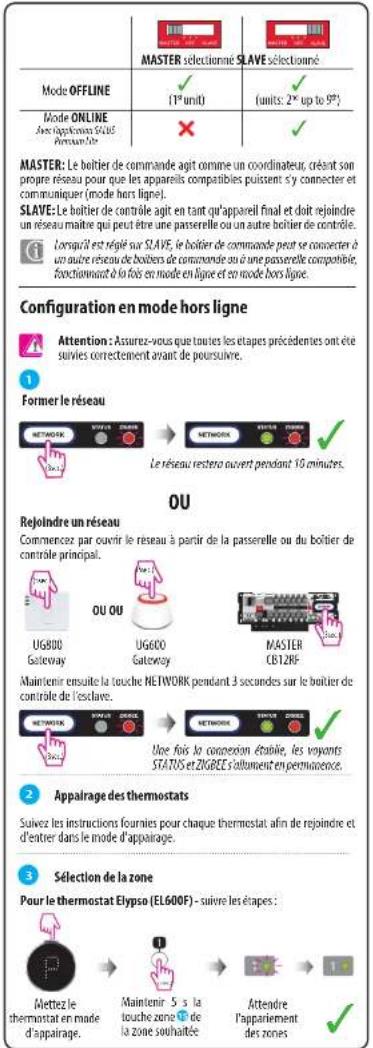

En cas d'utilisation d'actionneurs normalement fermésNO En cas d'utilisation d'actionneurs normalement ouverts.Délai chaudière OFF 0 MINArrêt chaudière : 0 min15 MINArrêt chaudière : 15 minAntenne INT-EXT INT On board RF antennaEXT External antenna MASTER sélectionné SLAVE sélectionné Mode OFFLINE

Mode ONLINE Avec l'application SALUS Premium Lite

MASTER: Le boîtier de commande agit comme un coordinateur, créant son propre réseau pour que les appareils compatibles puissent s'y connecter et communiquer (mode hors ligne). SLAVE: Le boîtier de contrôle agit en tant qu'appareil nal et doit rejoindre un réseau maître qui peut être une passerelle ou un autre boîtier de contrôle. Lorsqu'il est réglé sur SLAVE, le boîtier de commande peut se connecter à un autre réseau de boîtiers de commande ou à une passerelle compatible, fonctionnant à la fois en mode en ligne et en mode hors ligne. Attention : Assurez-vous que toutes les étapes précédentes ont été suivies correctement avant de poursuivre. (5sec.)

Sélectionner CB12RF.

Associer à la (aux) zone(s) souhaitée(s).

Sélectionnez l'option souhaitée.

Sélectionnez l'option souhaitée.

Sélectionnez le thermostat.

Si vous utilisez un mélange de thermostats ZigBee 3.0 et IT600 sur un boîtier de contrôle, placez le cavalier
