KM2ST2D - Minuteur électrique mural INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Minuteur électrique mural
Marque	Intermatic
Modèle	KM2ST2D
Alimentation	120 V CA, 60 Hz
Puissance nominale	20 A, 120 V CA ; 1 HP à 120 V CA
Type de contact	Unipolaire unidirectionnel ou unipolaire bidirectionnel (trois voies)
Programmation	Cycle de 24 heures avec 72 déclencheurs (36 périodes ON/OFF)
Intervalle de commutation	20 minutes par déclencheur
Moteur	Synchrone, fiable
Interrupteur de priorité	OFF/ON/AUTO position glissière
Plage de température	-40 °C à 85 °C
Humidité de fonctionnement	0 - 95 % RH sans condensation
Connexions	3 fils 14 AWG
Certifications	UL et ULC
Fonctionnalités supplémentaires	Interrupteur trois voies disponible ; compatible avec plaques murales standard
Installation	Couper l'alimentation au disjoncteur ; câbler selon les codes locaux ; monter dans une boîte murale standard
Entretien et nettoyage	Aucun entretien particulier ; nettoyer avec un chiffon sec
Sécurité	Couper l'alimentation avant toute intervention ; respecter les codes électriques nationaux et locaux
Pièces détachées et réparabilité	Contacter le service client Intermatic ; garantie limitée (voir notice)
Informations générales	Fabriqué par Intermatic ; modèle KM2ST2D ; catégorie : minuteur électrique mural ; manuel disponible en ligne

FOIRE AUX QUESTIONS - KM2ST2D INTERMATIC

Comment installer la minuterie KM2ST2D ?

Avant toute installation, coupez l'alimentation au disjoncteur. Assurez-vous que la tension et la charge correspondent aux spécifications. Câblez selon les diagrammes fournis dans la notice (unipolaire ou trois voies). Montez la minuterie dans une boîte murale standard à l'aide des vis fournies. Fixez la plaque murale. Remettez le courant et testez.

Comment programmer les périodes de marche/arrêt ?

Placez l'interrupteur à glissière sur AUTO. Tournez le cadran pour aligner l'heure actuelle sur le repère triangulaire (sens horaire uniquement). Pour définir une période, poussez vers l'intérieur le déclencheur correspondant à l'heure de début, puis tous les déclencheurs adjacents jusqu'à l'heure de fin. Chaque déclencheur représente 20 minutes. Répétez pour chaque cycle ON/OFF.

Que faire si la minuterie ne fonctionne pas ?

Vérifiez d'abord que l'alimentation est bien présente (120 V CA). Assurez-vous que l'interrupteur de priorité n'est pas en position OFF ou ON. Vérifiez que les déclencheurs sont correctement positionnés. Si le problème persiste, consultez la notice ou contactez le service client Intermatic.

Peut-on utiliser cette minuterie pour un ventilateur de plafond ?

Oui, à condition que la puissance du ventilateur ne dépasse pas 20 A ou 1 HP. Vérifiez les spécifications de votre ventilateur. Ce minuteur est conçu pour l'éclairage, les ventilateurs, pompes, etc. Assurez-vous que le câblage est adapté.

Comment régler l'heure sur le cadran ?

Tournez le cadran dans le sens horaire jusqu'à ce que l'heure actuelle soit alignée sur le repère triangulaire situé à la position 3 heures. Ne tournez jamais dans le sens antihoraire, cela pourrait endommager la minuterie.

Quel est le rôle de l'interrupteur de priorité ?

L'interrupteur à glissière permet de forcer manuellement la charge en position ON (marche continue), OFF (arrêt continu) ou AUTO (suivi du programme). Utile pour des besoins temporaires sans modifier la programmation.

Cette minuterie est-elle compatible avec un système trois voies ?

Oui, le modèle KM2ST2D peut être utilisé en configuration unipolaire bidirectionnel (trois voies). Consultez le diagramme de câblage pour trois voies dans la notice. Un interrupteur secondaire compatible est requis.

Que faire en cas de panne de courant ?

La minuterie n'a pas de batterie de secours. Après une panne, l'heure et la programmation doivent être réinitialisées. Tournez le cadran à l'heure correcte et vérifiez les déclencheurs.

La minuterie peut-elle contrôler des lumières extérieures ?

Oui, elle convient pour l'éclairage extérieur. Assurez-vous que l'emplacement de la minuterie est à l'abri des intempéries (intérieur) et que la charge respecte les valeurs nominales. Utilisez une plaque murale adaptée.

Comment nettoyer la minuterie ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon sec ou légèrement humide pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs. Évitez l'humidité excessive.

MODE D'EMPLOI KM2ST2D INTERMATIC

3-Way Installation/Instalación de 3 vias/Installation à trois voies

1. Si, dans la décrise de la garantie séadité sur ce produit s'acte deffectu au pour sa netit du ou ca le cas de la tracade. Intermès la inciso par a reparte au la comparale, la docteur approche immunités incorporée dans une Cape. Ces que garante un concune que l'entretur ruit et n'e, pas transférée. Ces garantie re cette cour de, 1er des maggiques causatirée par accieux, coute ou coute lors de transplacmatie, ces intalule ou buté supérieure (et une seaux apples à des repress sur les anis à la seque, conduction, salèmenre ou modifiés plus qu'il que éceur leur, je) où il estilé sur son arrêtées au finlement (en dis maggiques sur le court de procuit, etc.) Coverage de clos, emmable LILL de bilatique (à) la million d'une naturel product, etc. que les tournes sur surface d'ord, et les mûts de la métagne, qui est telles comminés comme une solaire (ag) maggiques en multi pendant et zorquill, plus inou à la volume de, de des soltes sur la rérétalement

INTERNATIC INCORPORATED N'ENDOSSE AUCUNE RESPONSABILITÉ QUANT AUX. DOMINAGES ACCESSOIRES OU INDIRECTS. CERTAINES PROVINCES NE PERMETTENT PAS D'EXCLUSIONS OU DE LIMITATIONS AUX DOMINAGES ACCESSOIRES OU CONSÉTUIÉS, LA LIMITE INDIQUÉE CI-DESSUS PEUT NE PAS VOIS CONCERNER. CETTE GARANTIE CI-PRÉSENTES REINFACE TOUTLES AUTRES GARANTIES EXPRESSES OU TACITES. ET PREMÉRIÉS ET PARTE D'ÉRÉDISES ET PARTE D'ÉRÉDISES ET PARTE D'ÉRÉDISES ET PARTE D'ÉRÉDISES ET PARTE D'ÉRÉDISES ET PARTE D'ÉRÉDISES ET PARTE D'ÉRÉDISES ET PARTE D'ÉRÉDISES ET PARTE D'ÉRÉDISES ET PARTE D'ÉRÉDISE S. ORNT MODIFIÉS CI-PRÉSENTES POUR N'EXISTER QUE TELLES QUELLES DANS CEEVE GARANTIE LIMITÉE ET AURONT LA MÊNE DURÉE DE VALIDITÉ QUE LA PERIODE DE GARANTIE INDIQUÉE CI-DESSUS. CERTAINES PROVINCES NE PERMETTENT PAS DE LIMITATIONS AUX TERMES DE LA DURÉE DE LA GARANTIE TACITE, LA LIMITE INDIQUÉE CI-DESSUS PEUT NE PAS VOIS CONCERNER.

Ce se debe sous garantie sai disponire and (a) se restAmount e product au depositaire ou vous love aches l'Españil, na la servicer une réclamier de garantie sur la ligne à www.intematis.com. Cet garanté lait par interneuse Incorporated/Customer-Geserv/Libertville, Illinois 00401015 676 /2007 https://www.intematis.com

Directives De Fonctionnement

NTERMATIC®

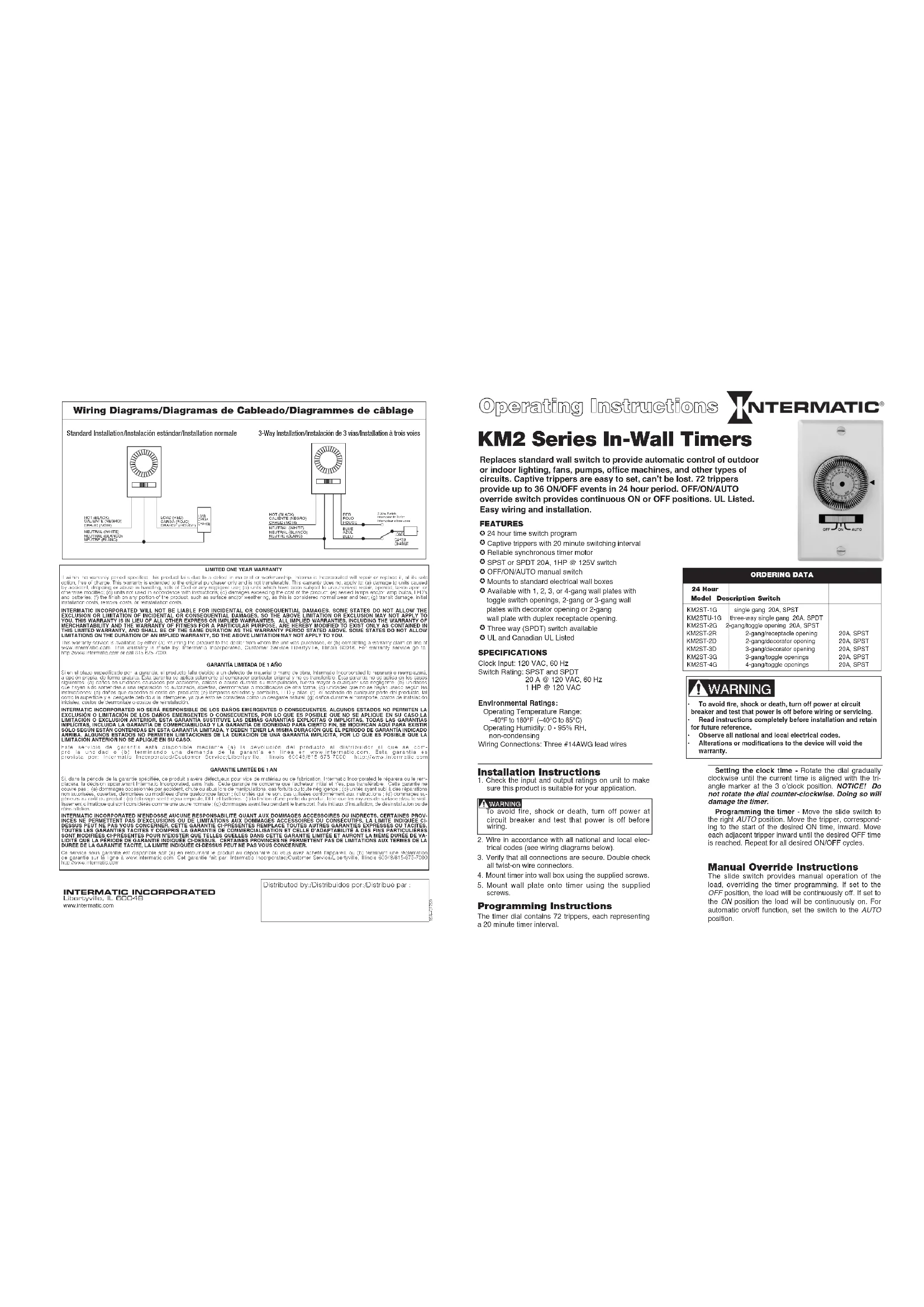

Minuterie murale série KM2

Remplace un interrupteur mural standard pour offrir un contrôle automatique de l'éclairage intérieur ou extérieur, des ventilateurs, des pompes, des apparels de bureau ou de tout autre type de circuit. Les déclencheurs captifs sont faciles à régler et sont imperdables. 72 déclencheurs permettent le réglage de 36 périodes de marche et d'arrêt (ON/OFF) par 24 heures. L'interruptur de priorité ARRÊT/MARCHE/AUTO (OFF/ON/AUTO) permet le fonctionnement continu des positions marche et arrêt (ON / OFF). Approuvé UL/ULC. Câblage et Installation faciles.

CARACTÉRISTIQUES

Programmation 24 heures avec interrupteur

- Déclencheurs captifs avec intervalles de commutation de 20 minutes

Moleur de minuterie synchrone très fiable

- Interrupteur unipolaire unidirectionnel ou interrupteur

unipolaire bidirectionnel 20A, interrupteur 1HP à 125V

- Interrupteur de priorité OFF/ON/AUTO

Se fixe à des boîtes électriques murales standard

- Disponible avec des plaques murales à 1, 2, 3 ou 4 cages avec ouverture pour interrupteur à glissière, des plaques murales à 2 ou 3 cages avec une ouverture décorative ou encore un plaque murale à 2 cages avec ouverture pour prise de courant double.

- Interrupteur trois voies (unipolaire bidirectionnel) disponible

- Évaluation UL et ULC

SPÉCIFICATIONS

Entrée horloge : 120 V CA, 60 Hz

Valeurs nominales : Unipolaire directionnel et unipolaire bidirectionnel

20 A, 120 V CA, 60 Hz

1 HP, 120 volts CA

Évaluation environnementale

Échelle de température de fonctionnement

-40 °F a 180 °F (-40 °C a 85 °C)

Niveau d'humidité de fonctionnement : 0 - 95 %

RH, sans condensation

Connexions de câblage : Trois (3) fils 14AWG

Directives d'installation

1. Verifiez le régime nominal d'entrée et de sortie de l'unité pour vous assurer que le produit convient à votre application.

AVERTISSEMENT

Pour éviter tout risque d'incendie, de choc électrique ou de cièces, coupez l'alimentation au disjoncteur et assurez-vous que l'alimentation est coupée avant de procéder au câblage.

1. Procédez au câblage conformément à tous les codes nationaux et locaux en matière d'électricité (reportez-vous aux diagrammes de câblage ci-dessous).
2. Assurez-vous que toutes les connexions sont bien serrées. Vérifiez à nouveau tous les connecteurs à torsion.
3. Montez la minuterie sur la boîte murale à l'aide des vis fournies.
4. Fixez la plaque murale à la minuterie à l'aide des vis fournies.

Directives de programmation

Le cadran de la minuterie contient 72 déclencheurs, chacun représentant un intervalle de 20 minutes sur la minuterie.

DONNÉES COMMANDE

24 heures
Modèle	Description	Interrupteur
KR2ST-1G	cage simple	20A, unipolaire undirectionnel
KR2STU-1G	trate vices cage simple	20A, unipolaire bistrictionnel
KR2ST-2G	2 capesloavuture à glasière	20A, unipolaire undirectionnel
KR2ST-2R	2 capesloavuture pour prise de mutant	20A, unipolaire undirectionnel
KR2ST-2D	2 capesloavuture dessentaire	20A, unipolaire undirectionnel
KR2ST-3D	3 capesloavuture dessentaire	20A, unipolaire undirectionnel
KR2ST-3G	3 capesloavuture à glasière	20A, unipolaire undirectionnel
KR2ST-4G	4 capesloavuture à glasière	20A, unipolaire undirectionnel

AVERTISSEMENT

• Pour éviter tout risque d'incendie, de choc électrique ou de

deces, coupez l'alimentation au disjoncteur et assurez-vous

que l'alimentation est hors tension avant de procéder au câblage ou à l'entretien.

- Veuillez lire les directives d'installation attentivement avant de

procéder à l'installation et les conserver pour référence ultérieure

- Respectez tous les codes locaux et nationaux en matière

a electricite.

- Toute altération ou modification de l'unité aura pour effet

d'annuler la garantie

Réglage de l'heure - Tournez le cadran graduellement dans le sens horaire jusqu'à ce que l'heure actuelle soit alignée sur le repère en triangle à la position 3 heures. AVIS! Ne tournez pas le cadran dans le sens antihoraire. Cela aurait pour effet d'endommager la minuterle.

Programmation de la minuterie - Déplacez l'interrupteur à glissière vers la position AUTO (à droite). Déplacez le déclencheur, correspondant à l'heure de début (ON), vers l'intérieur. Déplacez ensuite chaque déclencheur adjacent vers l'intérieur jusqu'à ce que l'heure d'arrêt (OFF) soit atteinte. Répétez la procédure pour tous les cycles de marche et d'arrêt (ON/OFF) désires.

Directives de priorité manuelle

L'interrupteur à glissière permet le fonctionnement manuel de la charge, modifiant la programmation de la minuterie. Si la minuterie est réglée la position d'arrêt (OFF), la charge sera coupée de façon continue. Si elle est réglée à la position de marche (ON), la charge sera sous tension (ON) de façon continue. Pour le fonctionnement en mode automatique (marche/arrêt), réglez l'interrupteur à la position AUTO.
