Type de produit	Disjoncteur modulaire
Marque	Schneider Electric
Modèle	LUCB18ES
Nombre de pôles	1P+N
Calibre (courant nominal)	18 A
Tension nominale	230/400 V ~
Pouvoir de coupure	6 kA (conforme CEI 60947-2)
Courbe de déclenchement	C
Fonction de déclenchement	Protection contre les surintensités et les courts-circuits
Test de déclenchement	Bouton de test pour vérifier le déclenchement magnétique
Indicateur de position	Voyant mécanique ON/OFF
Bornes de connexion	Vis de serrage pour conducteurs jusqu'à 25 mm²
Température de fonctionnement	-25 °C à +60 °C
Degré de protection (bornes)	IP20
Normes	CEI 60898-1, CEI 60947-2
Montage	Sur rail DIN symétrique (35 mm)
Dimensions (L x H x P)	36 x 85 x 70 mm (2 modules)
Poids	150 g environ
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de solvants
Sécurité	Ne pas démonter le boîtier, couper l'alimentation avant intervention
Pièces détachées et réparabilité	Modules complémentaires LUF, ASILUF, LUL compatibles (ne pas retirer en position déclenchée)

FOIRE AUX QUESTIONS - LUCB18ES SCHNEIDER

Quel est le calibre du disjoncteur LUCB18ES ?

Le calibre nominal est de 18 A.

Comment tester le déclenchement du disjoncteur ?

Appuyez sur le bouton de test situé sur la face avant pour simuler une surintensité et vérifier le déclenchement magnétique.

Puis-je remplacer les modules additionnels LUF, ASILUF ou LUL ?

Oui, mais ne retirez jamais ces modules lorsque le disjoncteur est en position déclenchée (trip). Coupez d'abord l'alimentation.

Quelle est la tension nominale d'utilisation ?

La tension nominale est de 230/400 V en courant alternatif.

Quelles sont les dimensions exactes du disjoncteur ?

Les dimensions sont de 36 mm de largeur (2 modules), 85 mm de hauteur et 70 mm de profondeur.

Comment monter le disjoncteur sur rail DIN ?

Placez le disjoncteur sur le rail DIN en enfonçant le clip inférieur, puis basculez-le vers le haut jusqu'à ce qu'il s'enclenche. Vérifiez qu'il est bien verrouillé.

Que faire si le disjoncteur déclenche fréquemment ?

Vérifiez que la charge ne dépasse pas 18 A. Si oui, réduisez la charge. Sinon, il peut y avoir un défaut d'isolement ou un court-circuit intermittent. Consultez un électricien.

Ce disjoncteur est-il compatible avec les interrupteurs différentiels Schneider ?

Oui, il peut être utilisé en amont ou en aval d'un interrupteur différentiel de la même gamme, sous réserve de respecter les normes de câblage.

Quel outil utiliser pour serrer les bornes ?

Utilisez un tournevis cruciforme adapté. Le couple de serrage recommandé est de 2 Nm.

Où télécharger la notice complète du LUCB18ES ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com.

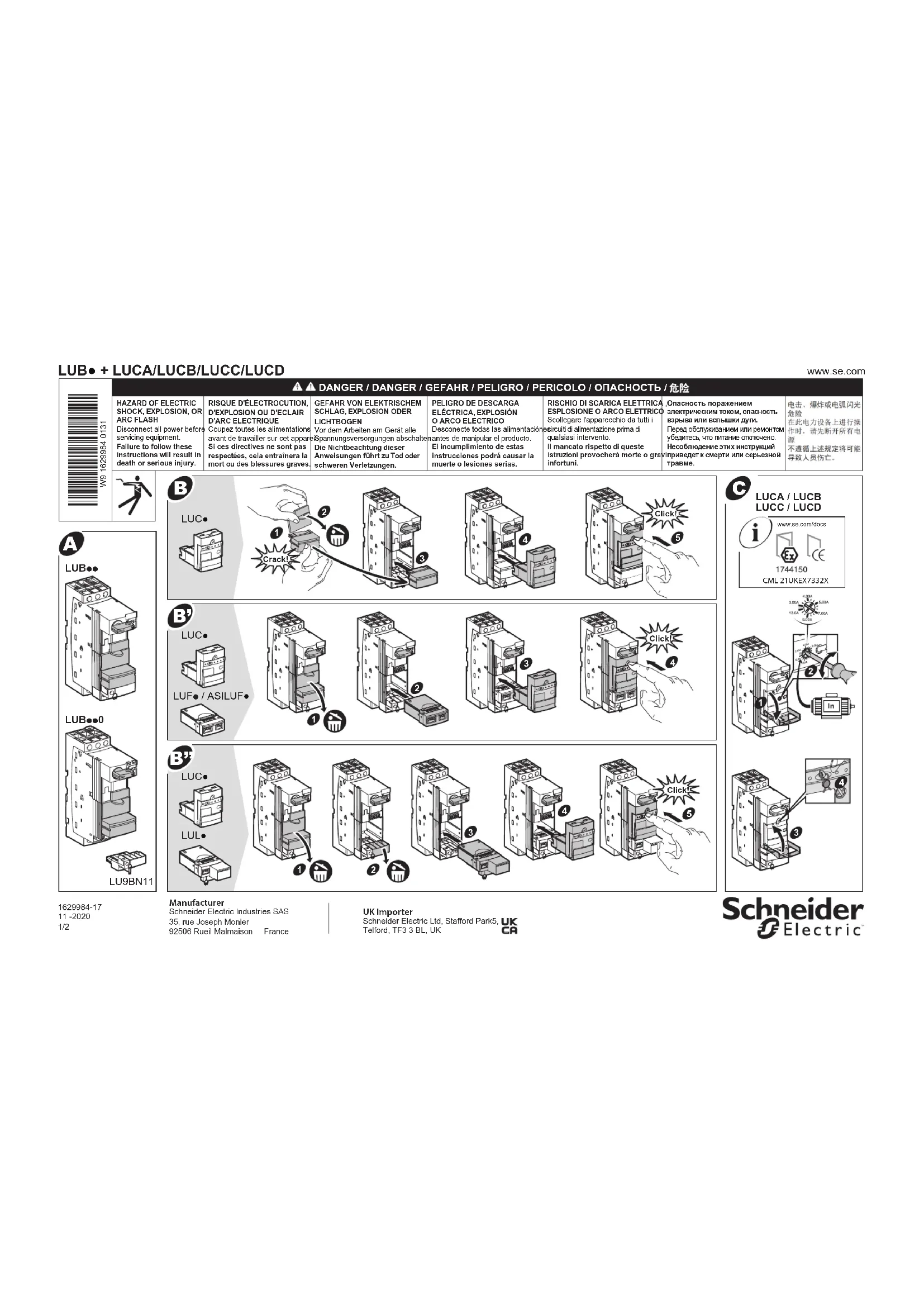

MODE D'EMPLOI LUCB18ES SCHNEIDER

- Ne pas retirer les modules LUF• /ASILUF• /LUL• si le produit est en position trip.

Test trip magnetic fault / Test de déclenchement suite à une surintensité /
