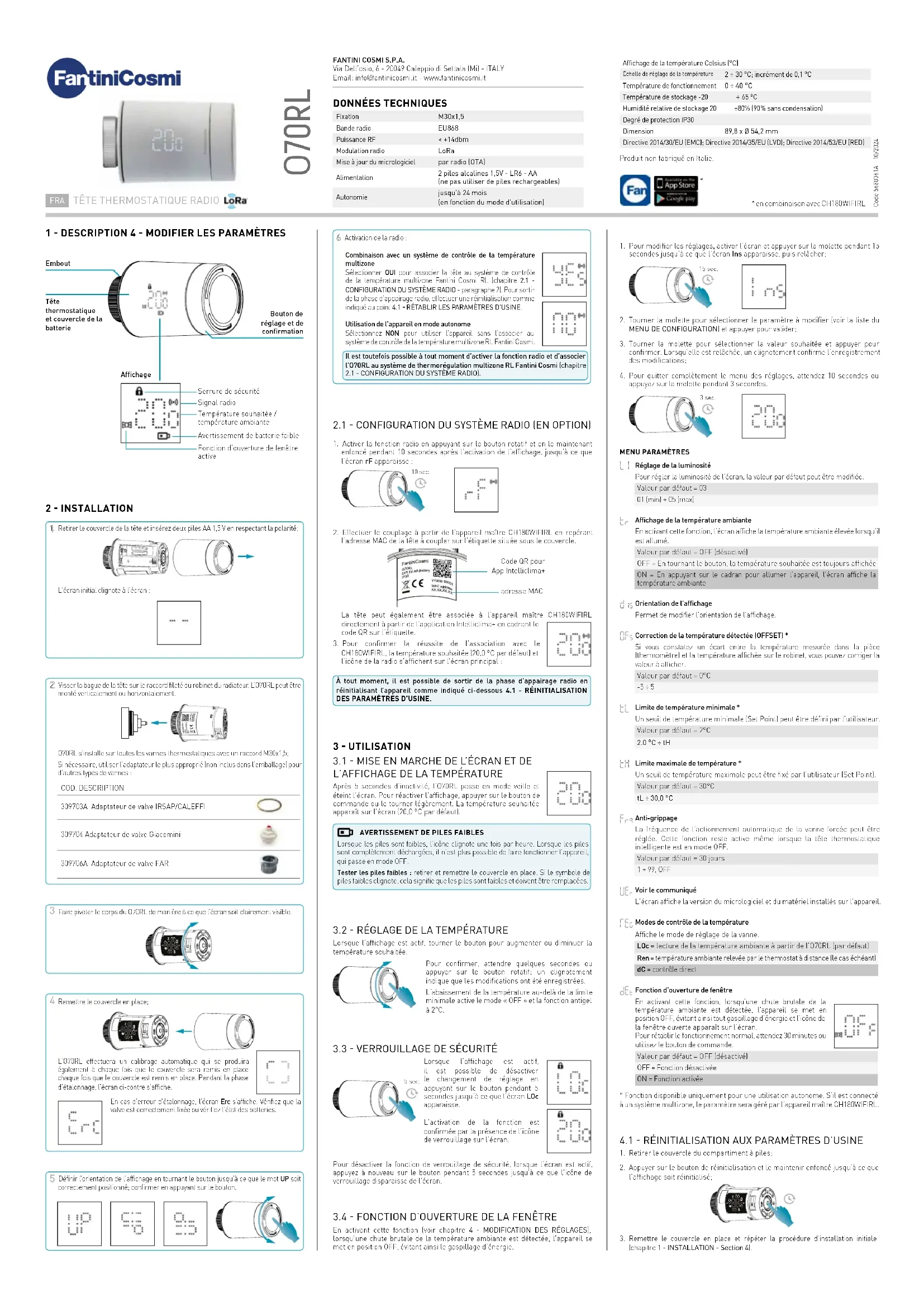

MODE D'EMPLOI O70RL Fantini Cosmi

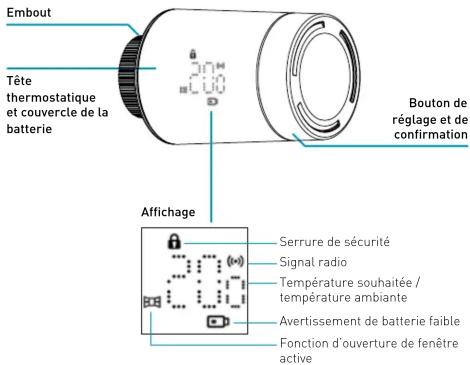

1 - DESCRIPTION 4 - MODIFIER LES PARAMÈTRES

Embout Tête thermostatique et couvercle de la batterie Bouton de réglage et de confirmation Affichage Serrure de sécurité Signal radio Température souhaitée / température ambiante Avertissement de batterie faible Fonction d'ouverture de fenêtre active

2 - INSTALLATION

1). Retirer le couvercle de la tête et insérez deux piles AA 1,5 V en respectant la polarité;

L'écran initial clignote à l'écran

② Visser la bague de la tête sur le raccord fileté du robinet du radiateur. L'O70RL peut être monté verticalement ou horizontalement.

O70RL s'installe sur toutes les vannes thermostatiques avec un raccord M30x1,5; Si nécessaire, utiliser l'adaptateur le plus approprié (non inclus dans l'emballage) pour d'autres types de vannes :

COD. DESCRIPTION

309703A Adaptateur de valve IRSAP/CALEFFI

309704 Adaptateur de valve Giacomini

309706A Adaptateur de valve FAR

3 Faire pivoter le corps du 070RL de manière à ce que l'écran soit clairement visible.

4 Remettre le couvercle en place;

L'070RL effectuera un calibrage automatique qui se produira également à chaque fois que le couvercle sera remis en place chaque fois que le couvercle est remis en place. Pendant la phase d'étalonnage, l'écran ci-contre s'affiche.

En cas d'erreur d'étalonnage, l'écran Erc s'affiche. Vérifiez que la valve est correctement fixée ou vérifiez l'état des batteries.

5 Définir l'orientation de l'affichage en tournant le bouton jusqu'à ce que le mot UP soit correctement positionné; confirmer en appuyant sur le bouton.

FANTINI COSMI S.P.A.

Fixation	M30x1,5
Bande radio	EU868
Puissance RF	< +14dbm
Modulation radio	LoRa
Mise à jour du micrologiciel	par radio (OTA)
Alimentation	2 piles alcalines 1,5V - LR6 - AA(ne pas utiliser de piles rechargeables)
Autonomie	jusqu'à 24 mois(en fonction du mode d'utilisation)

6 Activation de la radio :

Combinaison avec un système de contrôle de la température multizone

Sélectionner OUI pour associer la tête au système de contrôle de la température multizone Fantini Cosmi RL (chapitre 2.1 - CONFIGURATION DU SYSTÈME RADIO - paragraphe 2). Pour sortir de la phase d'appairage radio, effectuer une réinitialisation comme indiqué au point 4.1 - RÉTABLIR LES PARAMÈTRES D'USINE.

Utilisation de l'appareil en mode autonome

Sélectionnez NON pour utiliser l'appareil sans l'associer au système de contrôle de la température multizone RL Fantini Cosmi.

Il est toutefois possible à tout moment d'activer la fonction radio et d'associer l'070RL au système de thermorégulation multizone RL Fantini Cosmi (chapitre 2.1 - CONFIGURATION DU SYSTÈME RADIO).

2.1 - CONFIGURATION DU SYSTÈME RADIO (EN OPTION)

1. Activer la fonction radio en appuyant sur le bouton rotatif et en le maintenant enfoncé pendant 10 secondes après l'activation de l'affichage, jusqu'à ce que l'écran rF apparaisse :

1. Effectuer le couplage à partir de l'appareil maître CH180WIFIRL en repérant l'adresse MAC de la tête à coupler sur l'étiquette située sous le couvercle.

La tête peut également être associée à l'appareil maître directement à partir de l'application Intelliclima+ en cadrant le code QR sur l'étiquette.

1. Pour confirmer la réussite de l'association avec le CH180WIFIRL, la température souhaitée (20,0 °C par défaut) et l'icône de la radio s'affichent sur l'écran principal :

À tout moment, il est possible de sortir de la phase d'appairage radio en réinitialisant l'appareil comme indiqué ci-dessous 4.1 - RÉINITIALISATION DES PARAMÈTRES D'USINE.

3 - UTILISATION

3.1 - MISE EN MARCHE DE L'ÉCRAN ET DE L'AFFICHAGE DE LA TEMPÉRATURE

Après 5 secondes d'inactivité, l'O70RL passe en mode veille et éteint l'écran. Pour réactiver l'affichage, appuyer sur le bouton de commande ou le tourner légèrement. La température souhaitée apparaît sur l'écran (20,0 °C par défaut).

AVERTISSEMENT DE PILES FAIBLES

Lorsque les piles sont faibles, l'icône clignote une fois par heure. Lorsque les piles sont complètement déchargées, il n'est plus possible de faire fonctionner l'appareil, qui passe en mode OFF.

Tester les piles faibles : retirer et remettre le couvercle en place. Si le symbole de piles faibles clignote, cela signifie que les piles sont faibles et doivent être remplacées.

3.2 - RÉGLAGE DE LA TEMPÉRATURE

Lorsque l'affichage est actif, tourner le bouton pour augmenter ou diminuer la température souhaitée.

Pour confirmer, attendre quelques secondes ou appuyer sur le bouton rotatif; un clignotement indique que les modifications ont été enregistrées.

L'abaissement de la température au-delà de la limite minimale active le mode « OFF » et la fonction antigel à 2°C.

3.3 - VERROUILLAGE DE SÉCURITÉ

le changement de réglage en appuyant sur le bouton pendant 5 secondes jusqu'à ce que l'écran LOc apparaisse.

L'activation de la fonction est confirmée par la présence de l'icône de verrouillage sur l'écran.

Pour désactiver la fonction de verrouillage de sécurité, lorsque l'écran est actif, appuyez à nouveau sur le bouton pendant 5 secondes jusqu'à ce que l'icône de verrouillage disparaisse de l'écran.

3.4 - FONCTION D'OUVERTURE DE LA FENÊTRE

En activant cette fonction (voir chapitre 4 - MODIFICATION DES RÉGLAGES), lorsqu'une chute brutale de la température ambiante est détectée, l'appareil se met en position OFF, évitant ainsi le gaspillage d'énergie.

Affichage de la température Celsius (°C)

Échelle de réglage de la température 2 ÷ 30 °C; incrément de 0,1 °C

Température de fonctionnement 0 ÷ 40 °C

Température de stockage -20 ÷ 65 °C

Humidité relative de stockage 20 ÷80% (90% sans condensation)

Degré de protection IP30

Dimension

89,8 x ∅ 54,2 mm

Directive 2014/30/EU (EMC); Directive 2014/35/EU (LVD); Directive 2014/53/EU (RED)

Produit non fabriqué en Italie.

* en combinaison avec CH180WIFIRL

1. Pour modifier les réglages, activer l'écran et appuyer sur la molette pendant 15 secondes jusqu'à ce que l'écran Ins apparaisse, puis relâcher;

1. Tourner la molette pour sélectionner le paramètre à modifier (voir la liste du MENU DE CONFIGURATION) et appuyer pour valider;

2. Tourner la molette pour sélectionner la valeur souhaitée et appuyer pour confirmer. Lorsqu'elle est relâchée, un clignotement confirme l'enregistrement des modifications;

3. Pour quitter complètement le menu des réglages, attendez 10 secondes ou appuyez sur la molette pendant 3 secondes.

MENU PARAMÈTRES

Réglage de la luminosité

Pour régler la luminosité de l'écran, la valeur par défaut peut être modifiée.

Valeur par défaut = 03

01 (min) ÷ 05 (max)

Affichage de la température ambiante

En activant cette fonction, l'écran affiche la température ambiante élevée lorsqu'il est allumé.

Valeur par défaut = OFF (désactivé)

OFF = En tournant le bouton, la température souhaitée est toujours affichée

ON = En appuyant sur le cadran pour allumer l'appareil, l'écran affiche la température ambiante

d is Orientation de l'affichage

Permet de modifier l'orientation de l'affichage.

OFs Correction de la température détectée (OFFSET) *

Si vous constatez un écart entre la température mesurée dans la pièce (thermomètre) et la température affichée sur le robinet, vous pouvez corriger la valeur à afficher.

Valeur par défaut = 0°C

-5÷5

Limite de température minimale *

Un seuil de température minimale (Set Point) peut être défini par l'utilisateur. Valeur par défaut = 2°C

2.0 °C ÷ tH

EH Limite maximale de température *

Un seuil de température maximale peut être fixé par l'utilisateur (Set Point). Valeur par défaut = 30°C

tL ÷ 30,0 °C

Anti-grippage

La fréquence de l'actionnement automatique de la vanne forcée peut être réglée. Cette fonction reste active même lorsque la tête thermostatique intelligente est en mode OFF.

Valeur par défaut = 30 jours

1÷99,OFF

UE. Voir le communiqué

L'écran affiche la version du micrologiciel et du matériel installés sur l'appareil.

Modes de contrôle de la température

Affiche le mode de réglage de la vanne.

LOc = lecture de la température ambiante à partir de l'070RL [par défaut]

Ren = température ambiante relevée par le thermostat à distance (le cas échéant)

dC = contrôle direct

Fonction d'ouverture de fenêtre

En activant cette fonction, lorsqu'une chute brutale de la température ambiante est détectée, l'appareil se met en position OFF, évitant ainsi tout gaspillage d'énergie et l'icône de la fenêtre ouverte apparaît sur l'écran.

Pour rétablir le fonctionnement normal, attendez 30 minutes ou utilisez le bouton de commande.

Valeur par défaut = OFF (désactivé)

OFF = Fonction désactivée

ON = Fonction activée

* Fonction disponible uniquement pour une utilisation autonome. S'il est connecté à un système multizone, le paramètre sera géré par l'appareil maître CH180WIFIRL.

4.1 - RÉINITIALISATION AUX PARAMÈTRES D'USINE

1. Retirer le couvercle du compartiment à piles;
2. Appuyer sur le bouton de réinitialisation et le maintenir enfoncé jusqu'à ce que l'affichage soit réinitialisé;

1. Remettre le couvercle en place et répéter la procédure d'installation initiale (chapitre 1 - INSTALLATION - Section 4).
