| Type de produit | Moniteur LCD |
| Marque | Terra |
| Modèle | 2756W PV |
| Taille de l'écran | 68,58 cm (27 pouces) |
| Résolution native | 1920 x 1080 (Full HD) |
| Fréquence de rafraîchissement | Jusqu'à 75 Hz |
| Nombre de couleurs | 16,7 millions |
| Connectivité vidéo | 1x DisplayPort, 1x HDMI, 1x USB-C (avec mode DisplayPort Alt) |
| Port USB-C (charge) | 5V/3A max |
| Sortie audio | Prise casque 3,5 mm |
| Haut-parleurs intégrés | 2 x 3 W |
| Alimentation | 100-240 V AC, 50/60 Hz |
| Consommation en veille | ≤ 0,3 W |
| Réglage en hauteur | 130 mm |
| Inclinaison | -5° à 20° |
| Pivotement (rotation) | 140° gauche/droite |
| Pivot (mode portrait) | 90° |
| Zone d'affichage active | 597,888 mm x 336,312 mm |
| Taille des pixels | 0,3114 x 0,3114 mm |
| Normes | CE, ISO 9241-307, TÜV/GS, TÜV/Ergo, WEEE |
| Contenu de l'emballage | Cordon d'alimentation, câble DisplayPort, carte de garantie, guide rapide |
| Entretien | Nettoyer avec un chiffon sec et propre ; utiliser un nettoyant sans ammoniaque sur le chiffon, jamais directement sur l'écran |
| Recyclage | Ne pas jeter aux ordures ménagères ; suivre la réglementation WEEE |
| Réparabilité | Ne contient pas de pièces réparables par l'utilisateur ; faire appel à un technicien qualifié |
FOIRE AUX QUESTIONS - 2756W PV Terra
Questions des utilisateurs sur 2756W PV Terra
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice 2756W PV - Terra et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 2756W PV de la marque Terra.
MODE D'EMPLOI 2756W PV Terra
Instructions d'Utilisation
Merci d'avoir acheté ce moniteur couleur multi-scan à haute résolution. Veuillez lire attentivement ce guide avant l'installation.
Ce moniteur a été testé et a été trouve conforme le marquage CE. Ces limites ont été développées pour offrir une protection satisfaisante contre les interférences nuisibles dans une installation résidentielle. Ce moniteur génére, utilise et peut radier de l'énergie de fréquence radio. Ceci peut cause des interférences nuisibles à des communication radio si l'appareil n'est pas convenablement installé et utilisé. Il n'y a néanmoins aucune garantie que des interférences n'apparaîtrent pas dans une installation particulière. Si ce moniteur cause de sérieuses interférences à la réception de signaux radios ou télévisées, une possibilité est de réinitialiser le moniteur. Les usagers sont aussi encouragés à corriger les interférences en appliquant une ou plusieurs des démarches suivantes:
- Réorientez ou déplacez l'antenne de réception.
- Placez le moniteur et le recepteur plus loin l'un de l'autre.
- Connectez le moniteur à une prise différente de celle à laquelle le récepteur est connecté.
- Consultez votre revendeur local ou un technician qualifié.
Avertissement:
Pour assurez une conformité continue au règlements, l'utiliseur doit utiliser un cordon d'alimentation mis à terre et le cable d'interface video protégé avec noyaux en ferrite, fourni avec l'appareil. Chaque modification ou changement non-authorisé appliqué à ce moniteur peut faire perdre à l'utiliseur sont droit d'opération de cet apparéil.
Remarque: Si nécessaire, des cables d'interface protégés et un cordon d'alimentation alternante doivent être utilisé pour être conforme aux limites d'émission.
Base de données de l'UE sur les produits pour l'étiquetage énergétique et la fiche d'information sur les produits.
2756W PV : https://eprel.ec.europa.eu/qr/378632
Contenu
Consignes de sécurité 1
Premiere installation 2
Installation rapide 3
Illustration: tourner la base haute du support ajustable 5
Face avant du produit 6
Face arriere du produit 7
Utiliser les fonctions d'affichage d'écran (OSD) 8
Support des modes minutage 11
Informations Technique. 12
Soins et Maintien 13
Dépannage 13
Consignes de sécurité
Ce moniteur est fabriqué et testé sur le principe de base selon lequel la sécurité de l'utilisateur passée avant tout. Cependant, une mauvaise utilisation ou installation peut restreer en danger le moniteur ainsi que l'utilisateur. Lizez attentivement les AVERTISSEMENTS avant l'installation et gardez ce guide à porté de main.
AVERTISSEMENTS:
Ce monitreur doit être utilisé uniquement avec les sources d'alimentation déequates indiquées sur l'étiquette située au dos du monitreur. Si vous n'êtes pas sur de l'alimentation dans votre résidence, appelezez votre vendeur local ou la compétie d'électricité.
N'essayez pas de réparer vous-même le moniteur car il ne contient pas de pièces réparables par l'utilisateur. Le moniteur doit être réparé uniquement par un technicien qualifié.
Ne retirez pas le boitier du monitreur. Il contient des pieces importante un voltage elevé, qui pourrait provoquer des électrocutions, même quand le cordon d'alimentation est débranché.
Assurez-vous que le cordon d'alimentation est connecté à une prise d'alimentation mise à la terre avant d'allument le moniteur.
Si de la fumée, un bruit anormal ou une odeur sort de votre moniteur, eteignez immeditatement le courant et appelezitez voire centre d'entretien.
Placez votre moniteur uniquement dans un environnement propre et sec. Debranchez immeditatement le moniteur s'il était mouillé et faites appel à votre réparateur.
Evitez d'exposer votre moniteur aux rayons directs du soleil ou à toute autre source de chaleur.
Debranchetz Throughout le moniteur avant de le nettoyer. Nettoyez le boitier avec un chiffon propre et sec. Appliquez un nettoyant sans ammoniaque sur le chiffon, mais pas directement sur le verre de I'ecran.
Maintenez le moniteur éloigné des objets magnétiques, moteurs, postes de TV, et transformateurs.
Ne placez pas d'objects lourds sur le cable ou le cordon d'alimentation.
Pour les ÉQUIPEMENTS BRANCHÉ S PAR CÂ BLE, la prise de courant doit être installée pres de l'équipment et doit être facilement accessible.
Ne placez pas le moniteur sur une surface instable. S'il tombe, il pourrait s'abimer et blesser l'utilisateur.
Debranchez le moniteur si vous envisagez de ne pas l'utiliser pendant un certain temps.
Faites attention à tous les cables connectés au moniteur pour éviter tout risque de trébuchement.
D'après la reglementation WEEE, ce moniteur ne peut pas etre elimine avec les dechets normaux en Europe quand il est hors d'usage. Veuillez vous reporter aux informations de recyclage sur notre site web pour la marche a suivre.
Première installation
Félicitations pour votre achat de ce moniteur à haute performances!
Ce moniteur est accomplé des accessoires suivants:
Cordon d'alimentation CA
-
Cable DisplayPort
-
Carte de garantie
Guide Rapide

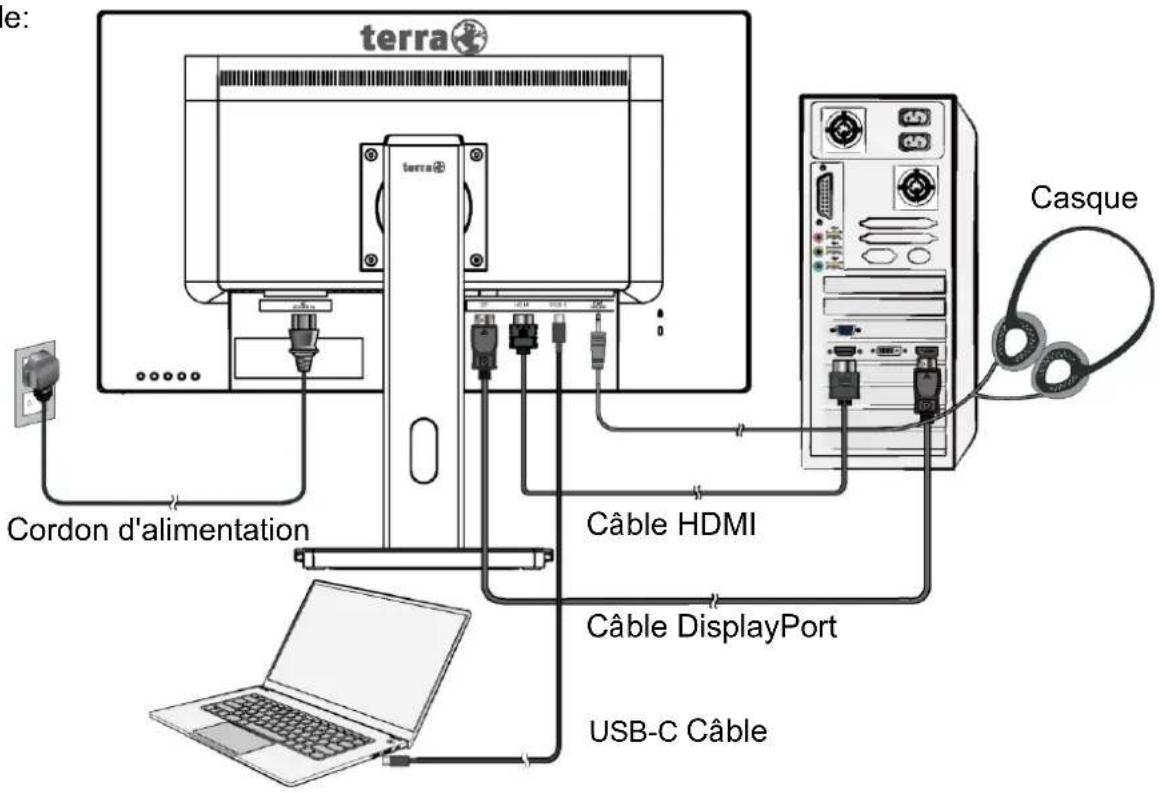

Installation rapide
1. Connecter le cable video (Cable DisplayPort)
Vérifiez que le moniteur et l'ordinateur sont tous deux éteints. Connectez le cable DisplayPort de la sortie DisplayPort de l'ordinateur et l'entrée DisplayPort du moniteur.
Ou branche le cable HDMI *En option
Branchez le cable HDMI de la sortie HDMI de l'ordinateur et l'entrée HDMI du moniteur.
Ou branchez le cable USB-C *En option
Branchez le cable USB-C de la sortie USB-C de l'ordinateur et l'entrée USB-C du moniteur.
Remarque importante: Le port USB-C prend en charge la charge. La fonction PD intégrée permet d'alimenter et de charger les téléphones portables ou d'autres petits apparéils. d'alimentation et de charge pour les téléphones portables ou d'autres petits apparéils. (Max.5V/3A).
Le cable USB-C doit prendre en charge le mode DisplayPort Alternate (ALT) pour transférer de la video et se charger.
2. Connecter le cordon d'alimentation
Connectez le cordon d'alimentation au dos du moniteur. Branchez le cordon d'alimentation dans une prise de courant proche.
3. Connecter au casque (non fourni)
Connectez le casque au terminal de sortie du casque de la moniteur. (Casque vendu séparément)
4. Allumer l'ordinateur et le moniteur
Allumez l'ordinateur, puis le moniteur.
5. Utilisateurs de Windows : Paramétrer le mode de synchronisation (résolution et vitesse de rafraîchissement)
Example: 1920 × 1080 @ 60Hz
Résolution Faites un clic droit de la souris sur le bureau de Windows > Paramètres d'affichage > Paramètres d'affichage avances. Paramétrer la résolution:
Vitesse de rafraîchissement (fréquence verticale) Voir le guide de l'utilisateur de votre carte graphique pour les instructions.
Example:
Illustration: tourner la base haute du support ajustable
| (1) Angle d'inclinaison Incliner vers le HAUT: 20° Incliner vers le BAS: -5° | -5~20° |
| (2) Plage de levée 130mm | 130mm |
| (3) Angle de pivotment Gaughe: 140° Droite: 140° | 140° |
| (4) Angle de pivot Droite: 90° | 90° |
Remarque: pour éviter de rayer le pieds. Avant de faire pivoter l'écran, l'incliner, le faire pivoter puis le remettre en position normale.

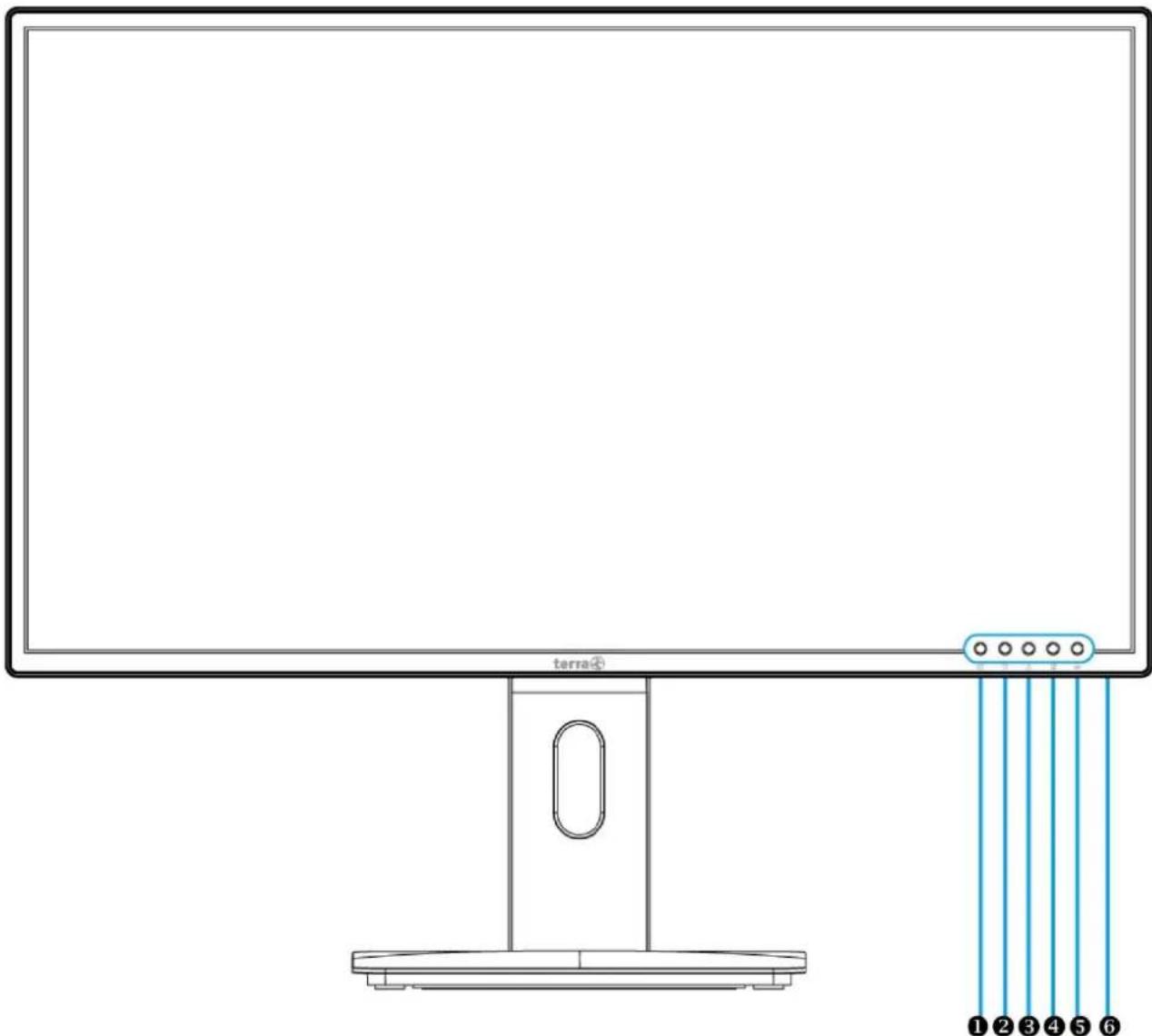

Face avant du produit
| 1 | Menu d'affichage d'écran Activé/Désactivé |
| 2 | Défiler vers le bas/Diminuer |
| 3 | Défiler vers le haut/Augmenter |
| 4 | Confirmer la sélection |
| 5 | Marche/Arrêt |
| 6 | Voyant LED d'alimentation |

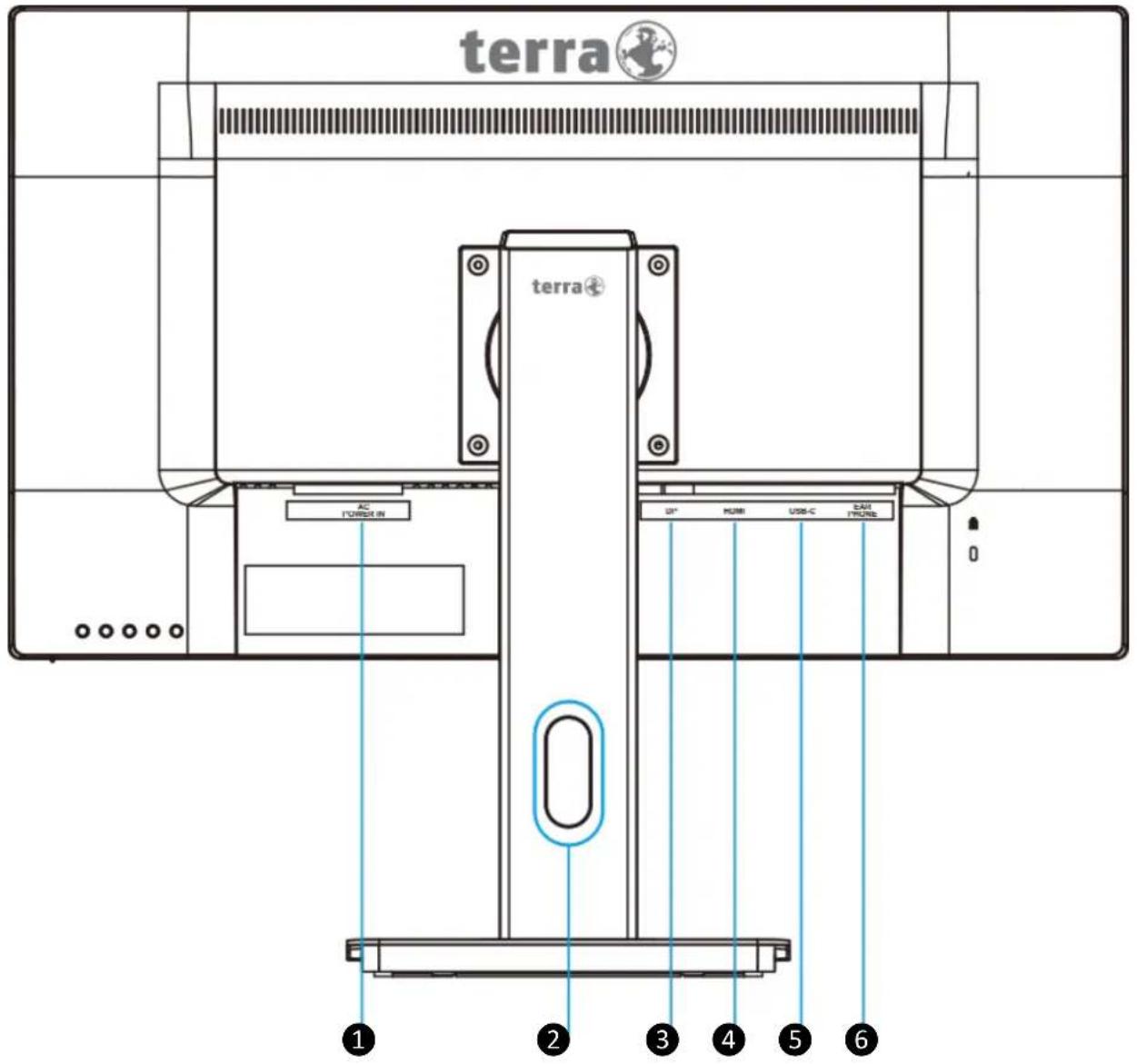

Face arrêté du produit
| 1 | Entrée d'alimentation |
| 2 | Gestion des câbles |
| 3 | Entrée DisplayPort |
| 4 | Entrée HDMI |
| 5 | Entrée USB-C Remarque: Le port USB-C prend en charge la charge électrique (Max.5V/3A). Prise en charge du mode DisplayPort (ALT) pour le transfert d/images et le chargement. |
| 6 | Sortie Casque Remarque: Lorsque le bouton volume n'est pas positionné au milieu, la puissance au niveau des oreillettes/casque augmente ainsi que le niveau de pression acoustique. |
Utiliser les fonctions d'affichage d'écran (OSD)
| 1 | Afficher le menu principal |
| Quitter le menu OSD | |
| 2 | Sélectionnez manuellement le mode USB-C, HDMI et DISPLAYPORT |
| Confirmer la sélection | |
| ▼ | Sélectionnez l'élement désiré quand vous âtes dans le menu OSD |
| Hors du menu OSD, accède directement au menu Contraste/Luminosité | |
| ▲ | Sélectionnez l'élement désiré quand vous âtes dans le menu OSD |
| Hors du menu OSD, accède directement au menu Volume | |
| ▼+▲ | Rétablit à la fois le Contraste et la Luminosité (quand vous n'âtes pas dans le menu OSD) |
| 1+▼ | Verrouillage de l'alimentation ( quand vous n'âtes pas dans le menu OSD), maintenez appuyée pendant 10 secondes |
| 1+▲ | Verrouillage de l'OSD ( quand vous n'âtes pas dans le menu OSD), maintenez appuyée pendant 10 secondes |
Remarque: La modification des paramètres OSD peut augmenter la consommation électrique.

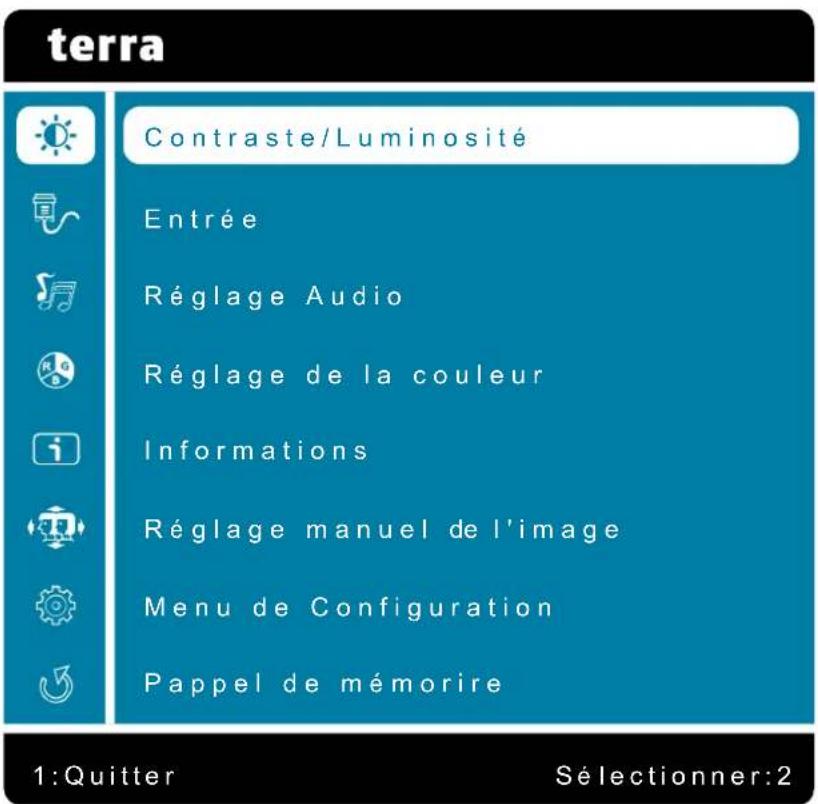

Menu Principal
Fonction de raccourci par bouton(s)
Luminosite, DCR, Mode ECO et Over Drive de l'image à l'écran.
- Contraste: Pour ajuster le niveau blanc du premier plan de l'image de l'écran. augmenter le contraste, : diminuer le contraste.
- Luminosite: Pour régler la luminance de la réserve. augmenter la luminosite, : diminuier la lumino
- DCR: Permet de détecter la distribution des entrées de signaux visuels, et de créé un contraste optimisé. Les réglages de Luminosite et Mode ECO sont désactivés quand DCR est actif. Appuyez sur le bouton pour activer ou désactiver le DCR.
- Mode ECO: Permet à l'utilisateur d'activer ou de désactiver Mode ECO. Les réglages de Luminosité et DCR sont désactivés quand Mode ECO est actif. Appuyez sur le bouton 2 pour activer ou désactiver le Mode ECO.
Over Drive: Permet à l'utilisateur de changer la force de l'Over Drive. Améliorer la qualité des images animées. Appuyez sur le bouton pour activer ou désactiver le Over Drive.
Entrée: Appuyez sur Sélection d'entrée pour changer le signal d'entrée en USB-C, HDMI ou DISPLAYPORT.
Réglage Audio: Pour régler les fonctions audio.
Volume: Pour ajuster la sortie du haut-parleur et sortie casque.
Réglage de la Couleur: Pour selectionner la couleur pour améliorer la luminosité et la saturation de la couleur entre Froid or Clair, Normal, Chaud, Couleur d'utilisateur, et Mode Preset.
- Froid or Clair: Ajoute du bleu à l'image de l'écran afin d'obtenir un blanc plus froid.
- Normal: Ajoute du rouge à l'image de l'écran pour obtenir un blanc plus chaud et un rouge plus riche.
- Chaud: Ajoute du vert à l'image de l'écran pour obtenir une image plus souvent.
-
Couleur d'utilisateur: Réglage individuel pour le Rouge(R), Vert (V), Bleu(B). 1.Appuyez sur le bouton ② pour ajuster et selectionner la couleur suivante a ajuster.
2.Appuyez sur le bouton ou pour ajuster la couleur selectionnee. -
Mode Preset: Offre un environnement d'affichage optimal selon le contenu affché. Il contient 5 prêrglages selectionnables par l'utilisateur.
Standard est destiné à l'environnement de Windows général et le paramétrage du moniteur par défaut.
Jeux optimisé pour l'environnement de jeu PC.
Cinéma optimisé pour l'environnement de film et video.
Paysage optimisé pour afficher des images de paysages.
Texte optimisé pour l'édition et la visualisation de texte en environnement de
traitement de texte.
Informations: Affiche les informations relatives au signal d'entrée du courant de la carte graphique de votre ordinateur.
Remarque: Reportez-vous au guide de l'utilisateur de votre carte graphique pour avoir des informations supplémentaires concernant les modifications de la résolution et le taux de rafraîchissement.
Réglage manuel de l'image: Pour régler manuellement la Finesse et Réglage Mode Video.
- Finesse : Pour régler la clarté d'un signal non-Full HD (1920x1080) avec le bouton ou .
- Réglage Mode Video : Pour sélectionner le mode video parmi 4:3 ou Plein écran.
Plein écran : Pour sélectionner l'image en taille plein écran.
4:3 : Pour selectionner la taille de l'image 4:3.
Configuration: Pour configurer Langue Sélectionner, Position OSD, Délai affichage OSD et Arrière plan OSD.
- Langue Sélectionner: Permet à l'utilisateur pour désir parmi les langues disponibles.
- Position OSD: Appuyez sur le bouton ou pourCHOISER entre les reglages de position OSD horizontal et verticale.
Position H.: Pour régler horizontally le position de l'OSD.
: déplacer l'OSD à droite, : déplacer l'OSD à gauche.
Position V.: Pour régler verticalément la position de l'OSD.
: déplacer l'OSD vers le haut, : déplacer l'OSD vers le bas.
- Delai affichage OSD: Pour désactiver automatiquement l'affichage d'écran (OSD) après une durée prédéfinie.
- Arrière plan OSD: Vous permet d'activer ou de désactiver l'arrière plan à l'écran.
Pappel de mémoire: Pour rétablit les paramètres d'usine pour les contrôleles video & audio. Appuyez sur le bouton 2 pour sélectionner l'option de menu de Rappel Mémoire.
Support des modes minutage
Avertissement: Ne règlez pas la carte graphique de votre ordinateur en dépassant ces taux de rafraîchissement maximaux. Si vous le faites, cela va irrémédiablement déteriorer votre moniteur.
Informations Technique
| Panneau LCD | 68,58 cm (27") (Low Blue Light) |
| Gestion de Courant | Compatible VESA DPMS Mode Arrêt, ≤ 0,3W |
| Résolution Affichable | Full HD 1920 x 1080 max. Fréquence Verticale maximale de 75Hz. |
| Dimension des Pixels | 0,3114 x 0,3114 mm |
| Couleur de l'affichage LCD | 16,7M |
| Région d'affichage Actif | 597,888 mm x 336,312 mm |
| Conditions environnementales | En fonctionnement Température: De 0°C à 40°C Humidité: De 10% à 90%, sans condensation Stockage Température: De -20°C à 60°C Humidité: De 10% à 90%, sans condensation |
| Conformité | CE, ISO 9241-307, TÜ V/GS, TÜ V/Ergo, WEEE |
| Alimentation | Voltage d'Entrée 100-240 V CA |
| Haut-parleur | 3W x 2 |
Soins et Maintien
Soins
- Evitez d'exposer votre moniteur aux rayons directs du soleil ou à toute autre source de chaleur. Placez votre moniteur à l'abri du soleil pour diminuer les reflets.
- Placez votre monitreur dans un emplacement bien ventilé.
- Ne mettez pas d'objet lourd sur le moniteur.
Veillez à ce que votre moniteur soit installé dans un endroit sec et propre. - Gardez votre moniteur loin d'aimants, moteurs, transformateurs, haut parleurs et de set de télévision.
Remarque
- Sortez le LCD de l'emballage et enlevez le sac en plastique et la Mousse en Polystyrene.
- Réglez l'inclinaison de l'écran pour permettre une assise et un angle de visualisation optimum.
Conseils de Sécurité
- Si de la fumée, un bruit anormal ou une odeur sort de votre moniteur, eteignez immeditatement le courant et appelezitez libre centre d'entretien.
- N'enlevez jamais le panneau arrêté de la caisse du moniteur. L'unité d'affichage à l'intérieur contient des parties sous haut voltage qui peuvent cause des chocs électriques à des corps humains.
- N'essayez jamais de réparer le monitour vous même. Appelez toujours votre centre d'entretien ou un technicien spécialisé pour faire les réparations.
Dépannage
Pas d'Alimentation
- Contrôlez que le courant alternatif soit bien connecter à l'adaptateur de courant et que le cordon alimentaire soit bien connecter au moniteur.
- Connectez un autre apparéil électrique à la prise murale pour vérifier qu'elle émets bien le voltage souhaité.
- Vérifiez que tous les cables soient bien installés.
Allumé mais pas d'affichage à l'écran
- Verifiez que le cable video, fourni avec le moniteur soit bien solidement fixé au port de sortie du signal video, situé à l'arrière de l'ordinateur. Sinon, fixé le convenablement.
- Ajustez la clarté.
Couleurs incorrectes ou anormales
- Si une des couleurs manque (rouge, vert, bleu), contrôle le cable video pour vous assurez qu'il soit bien correctement connecté. Des broches desserrées ou cassées peuvent creer une connexion incorrecte.
- Connectez le moniteur à un autre ordinateur.
- Réglez tous les paramètres à leurs valeurs par défaut (voir la fonction «Réinitialiser»).
Wichtige Recyclinginformation
Informations importantes relatives au recyclage
En fin de vie, cet apparéil ne doit pas être jeté aux ordures menagères.
Veuillez respecter les reglementations locales et rester en conformite avec le système de collecte et de recyclage des ordures en vigueur dans notre région.
Pour plus d'information sur le recyclage, veuilles contacter votre centre de recyclage/agree.
Votre attitude quand au recyclage améliorera l'venir de la planete et créera un environnement de vie de qualité pour les générations futures.
Wortmann AG
Bredenhop 20
D-32609 Hulhorst
Tel. +49 (0) 5744 / 944-0
Fax +49 0)5744/944-444
www.wortmann.de
info@wortmann.de
