Type de produit	Tableau de connexion (patch panel)
Marque	Leviton
Modèle	5G270U24
Catégorie	Catégorie 6
Nombre de ports	24
Type de terminaison	110 IDC préconfigurée
Montage	Bâti d'équipement de 48 cm (19 pouces) ou support mural articulé
Hauteur	1U (44,45 mm)
Largeur	48 cm (19 pouces)
Profondeur	Environ 10 cm
Poids	Environ 1,5 kg
Matériau	Métal avec finition peinte
Couleur	Noir
Normes de câblage	T568A et T568B (chromocodage sur étiquettes)
Fonctions principales	Connecter et répartir les câbles Ethernet en catégorie 6
Entretien et nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser de liquides
Sécurité	Ne pas installer près d'eau ; ne pas insérer d'objets dans les ouvertures
Mise à la terre	Cheville de MALT ou rondelle éventail (vis 10-32, fil 6 AWG)
Pièces détachées	Barre de gestion de câbles, attaches velcro, capuchons de terminaison
Informations générales	Utiliser un percuteur 110 pour terminaisons

FOIRE AUX QUESTIONS - 5G270U24 Leviton

Quel type de câble utiliser avec ce patch panel ?

Utilisez des câbles Ethernet à paires torsadées non blindées (UTP) de catégorie 6 pour des performances optimales. Le câblage en catégorie 5e est également possible.

Comment choisir entre les normes T568A et T568B ?

Les deux normes sont valides. Suivez le chromocodage indiqué sur les étiquettes du tableau. Le choix dépend de votre installation existante. Le T568B est le plus courant en Amérique du Nord.

Quel outil est nécessaire pour terminer les câbles ?

Un outil percuteur de type 110 est requis. Réglez-le sur la force la plus faible pour enfoncer les fils dans les fentes IDC.

Peut-on monter ce patch panel sur un mur ?

Oui, il se fixe sur un bâti d'équipement de 48 cm ou sur un support mural articulé (non fourni). Utilisez les vis fournies.

Comment mettre à la terre ce patch panel ?

Utilisez la cheville de MALT (si présente) avec une vis 10-32 et un fil de calibre 6 AWG, ou placez une rondelle éventail entre la tête de vis et le tableau pour percer la peinture.

Que faire si une terminaison est défectueuse ?

Retirez le fil défectueux à l'aide de l'outil percuteur ou d'un extracteur 110, puis refaites la terminaison en respectant le chromocodage.

Faut-il utiliser des capuchons de terminaison ?

Oui, après avoir enfoncé les fils, mettez des capuchons sur les terminaisons pour protéger les connexions et assurer une isolation correcte.

Quelle est la longueur de dénudage recommandée ?

Dénudez le câble sur environ 8 cm pour exposer les paires torsadées. Les fils doivent rester torsadés jusqu'à 0,6 cm de la fente de terminaison.

Comment étiqueter les ports ?

Utilisez les étiquettes blanches fournies à l'avant du tableau pour inscrire la fonction de chaque point de connexion (ex. : bureau 101, serveur 2).

Ce produit est-il compatible avec les câbles blindés ?

Ce patch panel est conçu pour des câbles UTP. Pour du câble blindé (STP), vérifiez la compatibilité avec la mise à la terre, mais les terminaisons IDC 110 acceptent les deux types.

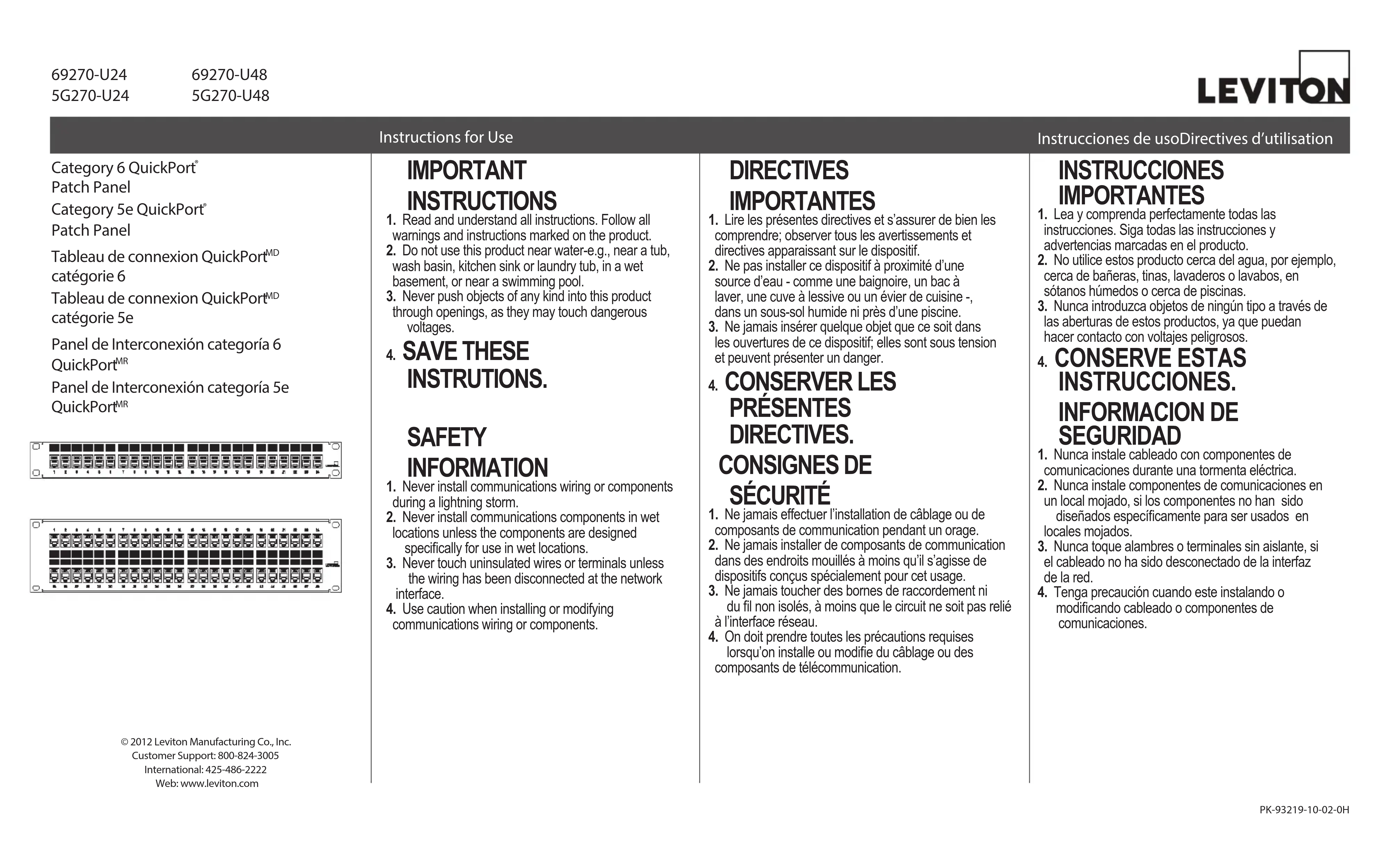

MODE D'EMPLOI 5G270U24 Leviton

Tableau de connexion QuickPort ^MD

catégorie 6

Tableau de connexion QuickPort ^MD

catégorie 5e

1. Lire les présentes directives et s'assurer de bien les comprendre; observer tous les avertissements et directives apparaissant sur le dispositif.

2. Ne pas installer ce dispositif à proximité d'une source d'eau - comme une baignoire, un bac à laver, une cuve à lessive ou un évier de cuisine -, dans un sous-sol humide ni près d'une piscine.

3. Ne jamais insérer quelque objet que ce soit dans les ouvertures de ce dispositif; elles sont sous tension et peuvent présenter un danger.

4. CONSERVER LES PRÉSENTES DIRECTIVES. CONSIGNES DE SÉCURITÉ

1. Ne jamais effectuer l'installation de câblage ou de composants de communication pendant un orage.
2. Ne jamais installer de composants de communication dans des endroits mouillés à moins qu'il s'agisse de dispositifs conçus spécialement pour cet usage.
3. Ne jamais toucher des bornes de raccordement ni du fil non isolés, à moins que le circuit ne soit pas relié à l'interface réseau.
4. On doit prendre toutes les précautions requises lorsqu'on installe ou modifie du câblage ou des composants de télécommunication.

Instrucciones de usoDirectives d'utilisation

INSTRUCCIONES IMPORTANTES

Les tableaux QuickPort catégorie 6 et catégorie 5e, offerts en versions à 24 ou à 48 points de connexion, se fixent aux bâtis d'équipement de 48 cm ou à des supports muraux articulés. Ils procurent un rendement de catégorie 5e ou 6 et sont dotés de terminaisons de type 110 préconfigurées, facilement accessibles par l'arrière.

CÂBLAGE ET INSTALLATION

1. Fixer le tableau au moyen des vis fournies. (Ne pas installer de barre de gestion de câblage avant d'avoir effectué toutes les terminaisons.)

2. Dégainer le câble sur environ 8 cm.

3. Déterminer le mode de câblage (T568A ou T568B) désiré et suivre le chromocodage indiqué sur les étiquettes du tableau. Situées entre les fentes IDC, ces étiquettes

indiquent également les numéros de broche (tableau 1).

1. Acheminer les fils à partir du centre de leur champ de terminaison jusqu'aux fentes IDC concernées; prévoir des longueurs égales pour chaque paire.

2. Se servir ensuite d'un percuteur de type 110 (au réglage le plus faible) pour enfoncer les fils dans les fentes. IMPORTANT : s'assurer que les fils restent torsadés jusqu'à une distance maxi male de 0,6 cm de la fente de terminaison (figure 1).

3. Mettre des capuchons sur les terminaisons (figure 2).

4. Une fois toutes les terminaisons effectuées, régler la barre de gestion (livrée avec les modèles catégorie 6, en option avec les modèles catégorie 5e) à la hauteur appropriée, et serrer les vis.

5. Fixer les câbles en place au moyen d'attaches en velcro ou autres, sans trop les serrer.

ÉTIQUETAGE

Inscrire les fonctions de chaque point de connexion sur les étiquettes blanches avant du tableau.

Mise à la masse (terre)

Si les codes locaux exigent que ce dispositif soit mis à la masse/terre, on doit se servir de la cheville de MALT (le cas échéant) ou les rondelles éventails fournies. Dans le cas des chevilles, il faut employer une vis 10-32 et du fil de calibre 6 AWG (non compris). Les rondelles devraient quant à elles être placées entre la tête de vis et le tableau, et doivent percer la peinture de ce dernier pour être efficaces.

MISE EN GARDE

LE FAIT D'UTILISER LA CHEVILLE OU LA RONDELLE NE PROCURERA DE MISE À LA TERRE QU'AU TABLEAU MÉTALLIQUE LUI-MÊME. LES POINTS DE CONNEXION MODULAIRES NE SONT CEPENDANT PAS CONDUCTEURS ET SONT ISOLÉS DES CIRCUITS DE COMMUNICATION, CONFORMÉMENT AUX PRESCRIPTIONS DE LA NORME UL1863.
