Type de produit	Module d'alimentation électrique
Marque	Middle Atlantic
Modèle	RLM20A
Dimensions (L x P x H)	48,3 x 30,5 x 4,4 cm (standard 19" rack 1U)
Poids	Environ 4,5 kg
Alimentation	120 V CA, 50/60 Hz, 20 A max
Nombre de prises	8 prises (estimé)
Type de prises	NEMA 5-20R
Disjoncteur	20 A, réarmable
Matériau du boîtier	Acier
Installation	Montage en rack 19", 1U
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec. Ne pas utiliser de liquides.
Sécurité	Mise à la terre obligatoire. Ne pas exposer à l'eau. Ne pas surcharger.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un technicien qualifié.
Température de fonctionnement	0 °C à 40 °C
Conformité	FCC Classe B, ICES-003 Classe B
Garantie	Consulter le fabricant

FOIRE AUX QUESTIONS - RLM20A Middle Atlantic

Comment installer le module d'alimentation RLM20A dans un rack ?

Le module se monte en rack 19 pouces standard (1U). Fixez-le à l'aide des vis fournies. Assurez-vous que le rack est correctement ventilé et que la température ambiante ne dépasse pas 40 °C.

Quel type de prise électique est nécessaire ?

Le RLM20A nécessite une prise murale mise à la terre de 120 V, 20 A (type NEMA 5-20R). Ne pas utiliser d'adaptateur qui neutralise la broche de terre.

Puis-je brancher un onduleur ou une multiprise sur ce module ?

Il est déconseillé de chaîner plusieurs dispositifs de distribution. Branchez directement l'équipement sur les prises du RLM20A. Respectez la charge maximale de 20 A.

Comment nettoyer le module d'alimentation ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon sec et doux. N'utilisez jamais de liquides ou de produits chimiques.

Que faire si le disjoncteur se déclenche ?

Débranchez certains appareils pour réduire la charge. Réarmez le disjoncteur en appuyant sur le bouton. Si le problème persiste, vérifiez que la charge totale ne dépasse pas 20 A.

Le module est-il compatible avec une alimentation 230 V ?

Non, le RLM20A est conçu pour 120 V CA uniquement. L'utiliser sur 230 V peut endommager l'appareil et présenter un risque d'électrocution.

Comment assurer une mise à la terre correcte ?

Le module doit être branché sur une prise avec mise à la terre. Le conducteur de terre ne doit pas être interrompu. Pour les installations spéciales, suivez les codes électriques locaux.

Puis-je réparer moi-même le module en cas de panne ?

Non, il n'y a aucune pièce réparable par l'utilisateur. Toute ouverture du boîtier expose à des tensions dangereuses et annule la garantie. Contactez un technicien qualifié.

Quelle est la température maximale de fonctionnement ?

La température ambiante ne doit pas dépasser 40 °C. Dans un rack fermé, la température interne peut être plus élevée, prévoyez une ventilation adéquate.

Le module est-il garanti ?

Oui, le produit est garanti par Middle Atlantic. Consultez le manuel ou le site web pour les conditions détaillées. Conservez la preuve d'achat.

MODE D'EMPLOI RLM20A Middle Atlantic

- Respectez tous les avertissements.

- Nettoyer uniquement avec un chiffon sec.

- Conservez ces instructions

- Suivez toutes les instructions.

- N'utilisez que des accessoires spécifiés par le fabricant.

DANGER TENSION DANGEREUSE: Le symbole de la pointe de flèche, dans un triangle équilatéral, est destiné à alerter l'utilisateur sur la présence de tension dangereuse non isolée dans l'enceinte du produit qui peut être d'une ampleur suffisante pour constituer un risque d'électrocution.

AVERTISSEMENT: Un avertissement vous avertit d'une situation pouvant entraîner des blessures graves ou la mort.

ATTENTION: Une attention vous avertit d'une situation pouvant entraîner des blessures mineures ou des dommages au produit et/ou à la propriété.

REMARQUE: Une remarque est utilisée pour mettre en évidence les procédures relatives à l'installation, au fonctionnement ou à l'entretien du produit.

DANGER TENSION DANGEREUSE: Pour réduire le risque de choc électrique: débranchez toujours cet appareil de la prise de courant avant de procéder à un entretien ou un nettoyage.

AVERTISSEMENT: Ne pas lire, comprendre et suivre les informations suivantes peut entraîner des blessures graves, des dommages à l'équipement ou de la nullité de la garantie. Il incombe à l'installateur/utilisateur de s'assurer que ce produit est chargé conformément aux spécifications.

AVERTISSEMENT: Risque de choc électrique: Brancher le meuble uniquement à une prise correctement mise à la terre. Ne pas détériorer le dispositif de sécurité de la fiche polarisée ou de la fiche de terre. Une fiche polarisée possède deux broches, dont l'une plus large que l'autre. Une fiche de type terre possède deux broches et une troisième de mise à la terre. La broche large ou la troisième fiche sont fournies pour des raisons de sécurité. Si la fiche fournie n'entre pas dans votre prise de courant, veuillez faire appel à un électricien pour remplacer la prise obsolète.

AVERTISSEMENT: L'appareil ne doit pas être exposé à des éclaboussures et aucun objet rempli de liquide, comme des vases, ne doit être placé sur l'appareil.

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ (A CONTINUÉ)

AVERTISSEMENT: Pour réduire les risques de brûlures, d'incendie, de choc électrique ou de blessures:

• Débrancher de la prise électrique avant d'installer ou de retirer des pièces.
• Surveiller étroitement ce meuble s'il est utilisé par ou à proximité d'un enfant, d'une personne invalide ou handicapée.
• N'utiliser ce meuble que pour l'usage auquel il est destiné, tel que décrit dans la présente fiche d'instructions. Ne pas utiliser d'accessoires non recommandés par le fabricant.
• Ne jamais utiliser ce meuble si le cordon ou la prise est endommagé, s'il ne fonctionne pas correctement, s'il est tombé ou est endommagé, ou s'il est tombé dans l'eau. Renvoyer le meuble à un centre de service après-vente pour qu'il soit examiné et réparé.
• Le cordon d'alimentation doit être placé de manière à éviter qu'il soit piétiné ou pincé, notamment au niveau des prises, des réceptacles et à la sortie de l'appareil.
• Garder le cordon d'alimentation loin des surfaces chauffées.
• Ne jamais faire tomber ou introduire un objet dans une ouverture.
• Ne pas utiliser en extérieur.
• Ne pas utiliser dans des lieux où des produits aérosols sont utilisés ou à proximité d'une source d'oxygène.
• Pour débrancher, placer tous les boutons en position off, puis retirer la fiche de la prise électrique.

ATTENTION: Toutes installation et de montage étapes doivent être effectuées par du personnel qualifié.

ATTENTION: Toute installation électrique doit être effectuée conformément aux codes électriques nationaux et locaux.

ATTENTION: Ne branchez pas dans une autre puissance robinet relocalisable.

ATTENTION: La prise de courant doit être installée près de l'équipement et doit être facilement accessible.

Consignes de sécurité: montage en rack

Température de fonctionnement élevée: Si installé dans un rack fermé ou à unités multiples, la température ambiante de fonctionnement de l'environnement du rack peut être supérieure à ambiante de la pièce. Par conséquent, il faudrait envisager d'installer l'équipement dans un environnement compatible avec la température ambiante maximale (Tma) spécifiée par le constructeur.

Réduction Air accréditives: Installation de l'équipement dans un rack doit être telle que la quantité de flux d'air nécessaire au bon fonctionnement de l'équipement ne soit pas compromise.

Chargement mécanique: Le montage de l'équipement dans le rack doit être telle qu'une condition dangereuse ne lié à un chargement mécanique irrégulier.

Surcharge des circuits: Il faudrait envisager à la connexion de l'équipement au circuit d'alimentation et l' effet que la surcharge du circuit pourrait avoir sur la protection contre les surintensités et le câblage d'alimentation. Examen approprié des équipements évaluations de la plaque signalétique doit être utilisée pour traiter de cette préoccupation.

Mise à la terre fiable: Fiable mise à la terre de l'équipement de montage en rack doit être maintenue. Une attention particulière devrait être accordée aux connexions d'alimentation autres que les connexions directes vers le circuit de dérivation (par exemple de l'utilisation de bandes de puissance).

Appareil Disconnect (Équipement Pluggable): La prise de courant doit être installée à proximité du matériel et doit être facilement accessible.

Lors de l'utilisation des produits électriques, des précautions de base doivent toujours être respectées, y compris les suivantes:

• Lire et suivre toutes les instructions avant l'utilisation du matériel.
• Il n'ya pas de composants réparables par l'utilisateur au sein de cet appareil. Retrait de la couverture de cet appareil peut présenter un dangerd'électrocution et annuler la garantie.
• La fiche secteur est utilisée comme sectionneur de courant. Ce dispositif doit rester en état de marche.
• Débrancher cet appareil pendant les orages ou s'il n'est pas utilisé pendant de longues périodes.
• Ne surchargez pas le réceptacle de mur ou le circuit qui fournit l'énergie à ce appareil. Ne pas surcharger cette appareil. S'assurer que la charge totale à cet appareil ne dépasse pas celle qui est répertoriée dans la section desspécifictions de ce manuel.
• Assurez-vous cet appareil est connecté à une source d'alimentation C/A avecmise à la terre. Assurez-vous cet appareil est branché sur une sourced'alimentation fournissant les nécessaires 120V. Ne pas utiliser un adaptateur qui contrecarre la broche de terre de la prise du cordon d'alimentation.

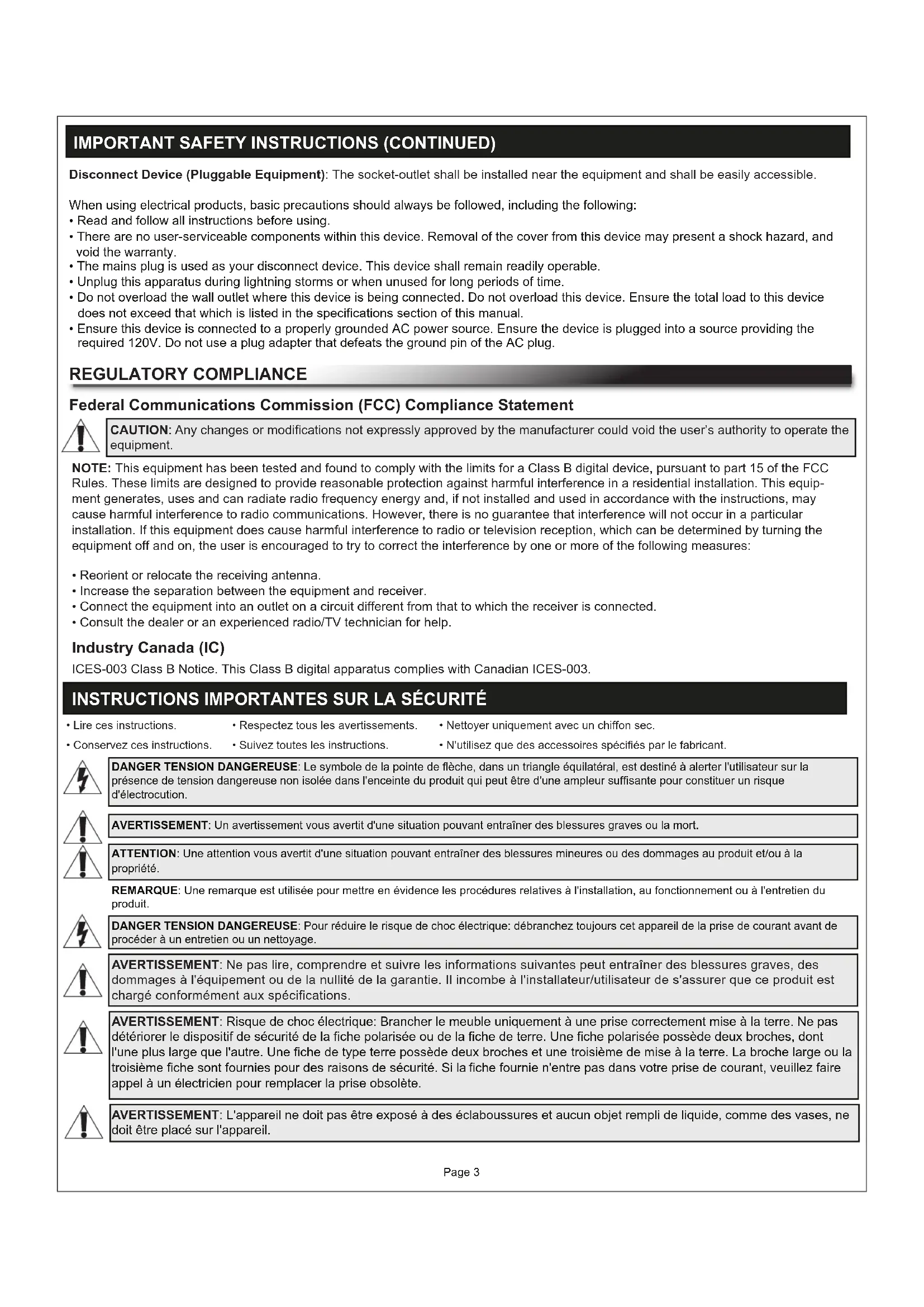

CONFORMITÉ RÉGLEMENTAIRE

Déclaration de conformité de la Federal Communications Commission (FCC)

ATTENTION: Les changements ou modifications non expressément approuvés par le fabricant peuvent annuler le droit de l'utilisateur à utiliser l'équipement.

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ (A CONTINUÉ)

REMARQUE: Cet équipement a été testé et jugé conforme aux limites d'un dispositif numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, si non installé et utilisé conformément aux instructions, peut provoquer des interférences dans les communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou de télévision, ce qui peut être déterminé en allumant et éteignant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter La distance entre l'équipement et le récepteur.
• Brancher l'équipement dans une prise sur un circuit différent de celui sur lequel est branché le récepteur.
• Consulter le revendeur ou un technicien radio/TV expérimenté.

Industrie Canada (IC)

ICES-003 Avis NMB-003, Classe B. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

INTRODUCTION

WARNING: Do not connect or disconnect the product while under load. AVERTISSEMENT: Ne connectez pas et ne débranchez pas le produit lorsqu'il est sous charge.

AVERTISSEMENT MODULES DE MISE À LA TERRE ISOLÉS: Les modules de mise à la terre isolés nécessitent un conducteur de mise à la terre séparé (provenant de l'alimentation de la source) directement sur le fil vert du module. Ce conducteur de terre ne doit pas être connecté à la borne de terre du J-Box.

Pour des raisons de sécurité, le MPR raceway doit être mis à la terre sur un terrain de construction standard. Ceci peut être accompli avec une connexion de conduit métallique et/ou un conducteur de mise à la terre. Ce conducteur de terre (s'il est utilisé) ne doit se terminer que sur le plot de terre de la J-Box.
