PRO Z890P - Carte mère MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	MSI
Modèle	PRO Z890P
Format	ATX
Dimensions (L x l)	305 mm x 244 mm
Poids	Environ 1 kg
Socket CPU	LGA 1851 (Intel Core Ultra 2)
Chipset	Intel Z890
Type de mémoire	DDR5
Nombre de slots mémoire	4 (Dual Channel)
Capacité mémoire max	192 Go (48 Go par module)
Slots PCIe	1x PCIe 5.0 x16, 1x PCIe 4.0 x16, 2x PCIe 4.0 x1
Slots M.2	5 x M.2 (support PCIe 5.0 et 4.0)
Ports SATA	4 x SATA 6 Gb/s
Audio	Realtek ALC897, 7.1 canaux
LAN	Realtek 2.5 GbE
WiFi / Bluetooth	Optionnel (via module CNVi)
USB arrière	1x USB 3.2 Gen2x2 Type-C, 3x USB 3.2 Gen2 Type-A, 4x USB 2.0
Alimentation	ATX 24-pin + 2x EPS 8-pin (CPU)
Fonctions principales	UEFI BIOS MSI Click BIOS X, overclocking automatique Game Boost, support XMP/iEXPO, M-Flash, MSI Center, Smart Fan, Support RAID (Intel VMD), TPM 2.0, Secure Boot
Entretien et nettoyage	Dépoussiérer régulièrement avec un chiffon doux et sec. Ne pas utiliser de solvants. Conserver à l'abri de l'humidité.
Sécurité	Mot de passe BIOS (administrateur/utilisateur), démarrage sécurisé (Secure Boot), TPM 2.0 (fTPM ou dTPM), protection contre les surtensions et surchauffes
Pièces détachées et réparabilité	Aucune pièce détachée fournie. Réparation par un professionnel recommandée.
Informations générales	Carte mère pour processeurs Intel Core Ultra (série 800), compatible Windows 11 64 bits. Garantie constructeur 2 à 3 ans selon région.

FOIRE AUX QUESTIONS - PRO Z890P MSI

Comment entrer dans le BIOS de la carte mère MSI PRO Z890P ?

Au démarrage, appuyez sur la touche Suppr (DEL) lorsque le message 'Press DEL key to enter Setup Menu' s'affiche. Vous pouvez également utiliser la touche F11 pour le menu de démarrage.

Comment mettre à jour le BIOS via M-Flash ?

Téléchargez le dernier BIOS depuis le site MSI sur une clé USB formatée en FAT32 (max. 32 Go). Insérez la clé, redémarrez et appuyez sur Ctrl+F5 pendant le POST ou allez dans le BIOS et cliquez sur l'icône M-Flash. Sélectionnez le fichier BIOS et confirmez la mise à jour. Le système redémarrera automatiquement.

Comment activer le profil XMP pour la mémoire ?

Dans le BIOS en mode EZ, cliquez sur le profil XMP/iEXPO et sélectionnez le profil souhaité (par exemple, 'Profil 1'). Le BIOS configurera automatiquement la fréquence et les timings optimaux pour vos barrettes DDR5.

Que faire si le BIOS ne démarre pas ou si l'ordinateur plante ?

Réinitialisez le BIOS en utilisant le cavalier Clear CMOS sur la carte mère (éteignez l'ordinateur, déplacez le cavalier pendant quelques secondes, puis remettez-le en place) ou appuyez sur le bouton Clear CMOS si présent. Vous pouvez aussi retirer la pile CMOS pendant une minute.

Comment activer les ventilateurs en mode Smart Fan ?

Allez dans le BIOS, menu Hardware Monitor. Sélectionnez le ventilateur (CPU, pompe, système) et réglez le mode Smart Fan. Vous pouvez faire glisser les points de fonctionnement sur le graphique pour définir la vitesse en fonction de la température.

Quels types de processeurs sont compatibles avec la PRO Z890P ?

Cette carte mère supporte les processeurs Intel Core Ultra de la série 800 (nom de code Arrow Lake) avec socket LGA 1851. Elle n'est pas compatible avec les processeurs plus anciens.

Comment configurer le RAID avec Intel VMD ?

Dans le BIOS, allez dans Advanced > Integrated Peripherals > RAID Configuration. Activez le contrôleur VMD et le Global Mapping. Ensuite, dans le sous-menu, vous pouvez activer les niveaux RAID 0, 1, 5 ou 10 selon vos disques.

Comment prendre une capture d'écran dans le BIOS ?

Appuyez sur la touche F12 pour capturer l'écran actuel. La capture sera sauvegardée sur une clé USB branchée (format FAT/FAT32 uniquement).

Comment réinitialiser le mot de passe BIOS ?

Si vous avez oublié le mot de passe, effectuez une réinitialisation du CMOS (cavalier Clear CMOS ou retrait de la pile). Cela effacera tous les paramètres, y compris les mots de passe. Notez que si la protection est réglée sur 'Enforce', cette méthode peut ne pas fonctionner.

Comment utiliser le bouton Flash BIOS sans processeur ?

Téléchargez le BIOS, renommez-le en MSI.ROM et copiez-le à la racine d'une clé USB formatée en FAT32. Branchez l'alimentation (24-pin et 8-pin CPU), insérez la clé dans le port Flash BIOS dédié (souvent marqué). Appuyez sur le bouton Flash BIOS sur le panneau arrière. La LED clignote, puis s'éteint une fois terminé.

MODE D'EMPLOI PRO Z890P MSI

BIOS Intel série 800

Guide d' utilisation

Carte mère

Contents

UEFI BIOS....4

Avantages de l'UEFI.... 4

Cas d' incompatibilité avec l' UEFI 4

Comment trouver la version du BIOS ?...... 4

Configuration du BIOS....5

Entrer dans la configuration du BIOS .... 5

Touches de fonction.... 5

Mode de configuration du BIOS 6

Mode EZ....6

Game Boost 7

Creation Boost 7

Al Boost....8

Profil XMP / iEXPO 9

M-Flash 10

Favoris 12

MSI Performance Preset.... 14

Smart Button....15

Profil 16

Hardware monitor.... 18

Configuration du mode Smart Fan 19

Journal des évènements BIOS 20

Langue 21

Recherche dans le BIOS.... 22

Capture d' écran.... 23

Priorité du démarrage 24

EZ On/Off 25

EZ Config.... 26

Mode avancé 27

État du système.... 28

Avancé 29

Overclocking....40

Sécurité....76

Démarrage 80

Enregistrer et quitter 82

Réinitialiser le BIOS 83

Mettre le BIOS à jour....83

Mettre le BIOS à jour avec M-FLASH 83

Mettre le BIOS à jour avec MSI Center.... 84

Mettre le BIOS à jour avec Bouton Flash BIOS 84

Révision 85

UEFI BIOS

Le BIOS UEFI de MSI est compatible avec l' architecture UEFI (Unified Extensible Firmware Interface). Le BIOS UEFI présente de nombreuses nouvelles fonctionnalités et avantages qui ne sont pas proposés par le BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l' avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset.

Dans ce guide d' utilisation, le terme BIOS se réfère au BIOS UEFI, sauf indication contraire.

Avantages de l' UEFI

• Démarrage rapide - L' UEFI peut démarrer directement le système d' exploitation et enregistrer le processus d' autotest du BIOS.
• Prend en charge des partitions de disque dur supérieures à 2 To.
• Prend en charge plus de 4 partitions principales avec une table de partition GUID (GPT).
• Prend en charge un nombre illimité de partitions.
• Prend en charge toutes les capacités de nouveaux appareils - les nouveaux appareils peuvent ne pas fournir de compatibilité descendante.
• Prend en charge le démarrage sécurisé - L' UEFI peut vérifier la validité du système d' exploitation pour s' assurer qu' aucun malware ne perturbe le processus de démarrage.

Cas d' incompatibilité avec l' UEFI

• Système d'exploitation Windows 32 bits - cette carte mère supporte uniquement le système d'exploitation Windows 11 64 bits.
• Carte graphique ancienne - le système détectera votre carte graphique. Si vous utilisez des cartes graphiques plus anciennes, le message d' avertissement suivant peut apparaître : Aucun protocole de sortie graphique (GOP) n'est détecté sur cette carte graphique.

Nous vous recommandons de remplacer votre carte graphique par un modèle compatible GOP/UEFI ou d' utiliser un processeur avec puce graphique intégrée pour profiter d' un fonctionnement normal.

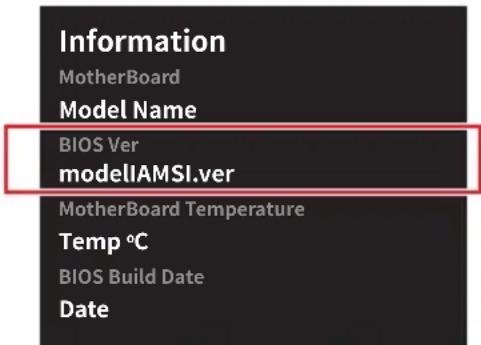

Comment trouver la version du BIOS ?

Après avoir accédé au BIOS, recherchez la version du BIOS dans la boîte d'information.

Information MotherBoard Model Name BIOS Ver modellAMSI.ver MotherBoard Temperature Temp °C BIOS Build Date Date

Configuration du BIOS

Les réglages par défaut fournissent une performance optimale pour la stabilité du système en conditions normales. Veillez à toujours garder les réglages par défaut pour éviter d' endommager le système ou tout problème au démarrage, sauf si vous êtes familier avec le BIOS.

• Les écrans, les options et les paramètres du BIOS de ce manuel sont donnés à titre de référence seulement et peuvent varier selon la carte mère que vous avez achetée. Veuillez vous référer à la version actuelle du BIOS de votre système pour connaître les écrans, les paramètres et les options détaillés.
• En mode avancé, vous trouverez des descriptions des éléments du BIOS au bas de l’écran du BIOS pour obtenir des informations sur l’objectif et la fonction de chaque paramètre du BIOS. Le BIOS est constamment mis à jour afin d’offrir de meilleures performances système. Par conséquent, la description peut différer légèrement selon la version du BIOS et n’est donc donnée qu’à titre de référence.

Entrer dans la configuration du BIOS

Pendant le démarrage, lorsqu' apparaît le message Press DEL key to enter Setup Menu, F11 to enter Boot Menu sur l'écran, veuillez appuyer sur la touche Suppr.

Touches de fonction

+/- : Augmenter / diminuer la valeur

Entrée : Sélectionner l' élément

ESC : Quitter

Tab : Sélection suivante

Ctrl+F : Entrer dans le menu Recherche

F1 : Liste d' aide générale

F2 : Ajouter ou supprimer un élément favori

F3 : Entrer dans le menu Favoris

F4 : Entrer dans le menu d' information sur le cœur processeur et la mémoire

F5 : Entrer dans le menu Hardware Monitor

F6 : Charger les réglages par défaut

F7 : Alterner entre le mode avancé et le mode simplifié

F8 : Charger le profil d' overclocking

F9 : Sauvegarder le profil d' overclocking

F10 : Sauvegarder la modification et réinitialiser*

F12 : Prendre une capture d' écran et la conserver dans la clé USB (au format FAT/FAT32 uniquement)

* En appuyant sur la touche F10, un message de confirmation résumant vos modifications s' affiche. Sélectionnez Oui ou Non pour confirmer.

Mode de configuration du BIOS

Nous proposons deux modes pour configurer le BIOS : le mode EZ et le mode avancé. Cliquez sur le bouton Mode EZ / Avancé (F7) ou appuyez sur la touche de fonction F7 pour basculer entre ces deux modes.

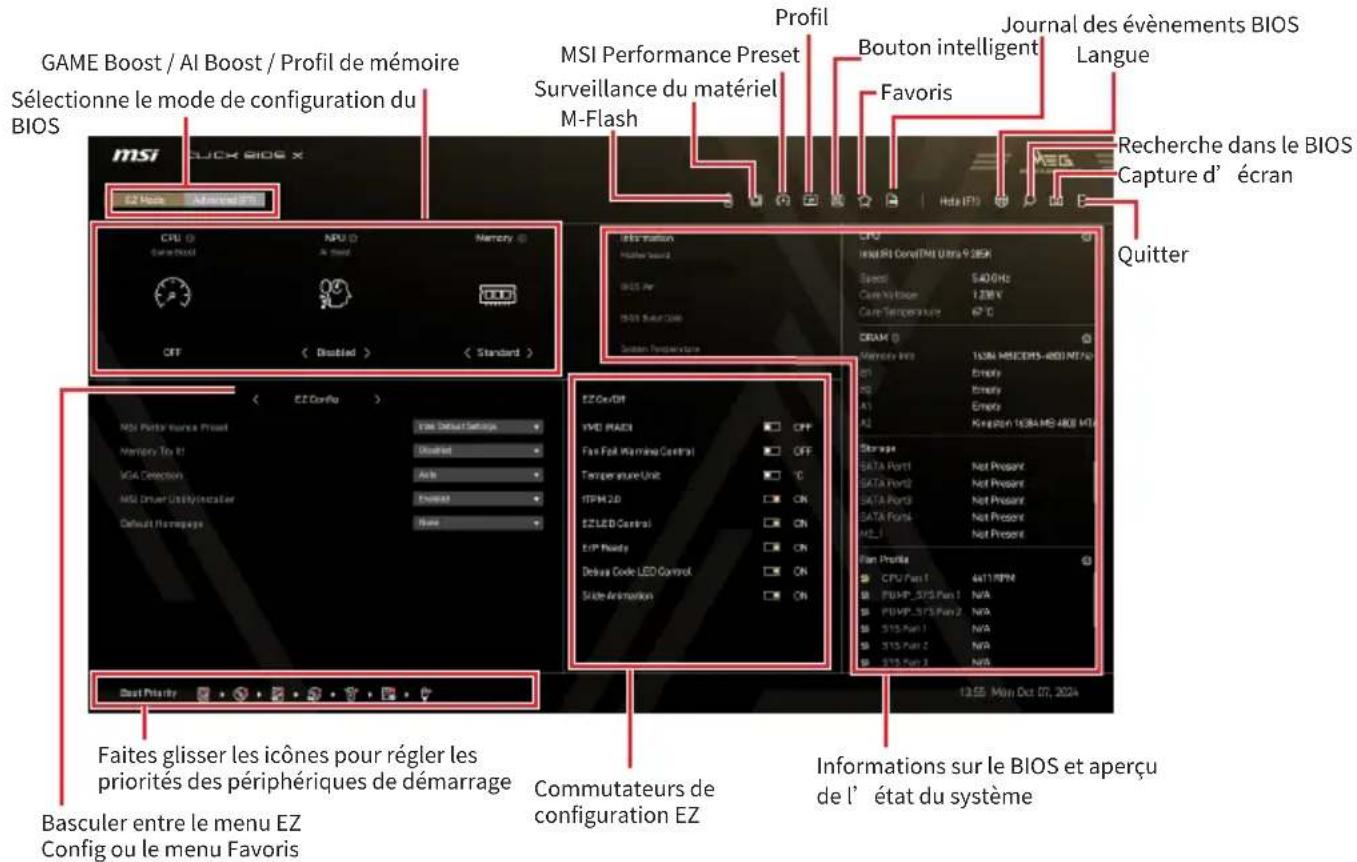

Mode EZ

Le mode EZ fournit les fonctions de configuration basiques pour une configuration simplifiée et affiche les informations et les états du système basiques.

GAME Boost / AI Boost / Profil de mémoire Sélectionne le mode de configuration du BIOS MSI Performance Preset Surveillance du matériel M-Flash Profil Bouton intelligent Journal des événements BIOS Langue Favoris Recherche dans le BIOS Capture d' écran Quitter GSI JACK BIOS x E2 Note Aimerous ESI CPU NPU Memory INTUATION Hyster sound BIOS Air BIOS Break Side System Prediction INDIAI ConvTMI Ultra 9.285K Speed: 540 Hz Cure Noise: 1.236 V Cure Temperature: 62°C DRAM Memory I/O: 133M MSECERS-480/MTV Energy Energy Energy Energy KEPTON 133A MS 480 MTV Ester van DATA Port1 Net Present DATA Port2 Net Present DATA Port3 Net Present DATA Port4 Net Present VE_1 Net Present Plan Profile: CPU/Pass 1 4417 RPM PUHP_575 Pass 1 N/A PUHP_575 Pass 2 N/A STIS Pass 1 N/A STIS Pass 2 N/A STIS Pass 3 N/A Faites glisser les icônes pour régler les priorités des périphériques de démarrage Basculer entre le menu EZ Config ou le menu Favoris Commutateurs de configuration EZ Informations sur le BIOS et aperçu de l' état du système

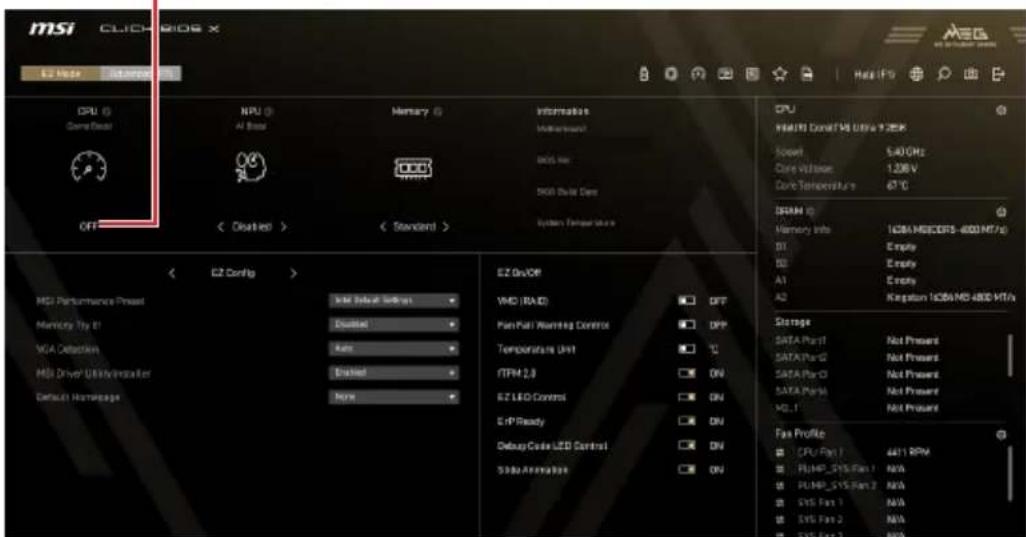

Game Boost

En activant la fonction GAME BOOST, le BIOS configure automatiquement le processeur pour un overclocking optimal. Cependant, cette fonction est seulement disponible si votre carte mère et votre processeur la supportent.

Cliquez ici pour activer ou désactiver la fonction Game Boost/Creation Boost

Après avoir activé la fonction GAME BOOST, n' effectuez aucune modification dans le menu Overclocking et ne chargez pas les valeurs par défaut pour conserver les performances et la stabilité du système à un niveau optimal.

Creation Boost

Activation de la fonction Creation BOOST pour l' optimisation des performances.

Important

Après avoir activé la fonction Creation Boost, n' effectuez aucune modification dans le menu Overclocking et ne chargez pas les valeurs par défaut pour conserver les performances et la stabilité du système à un niveau optimal.

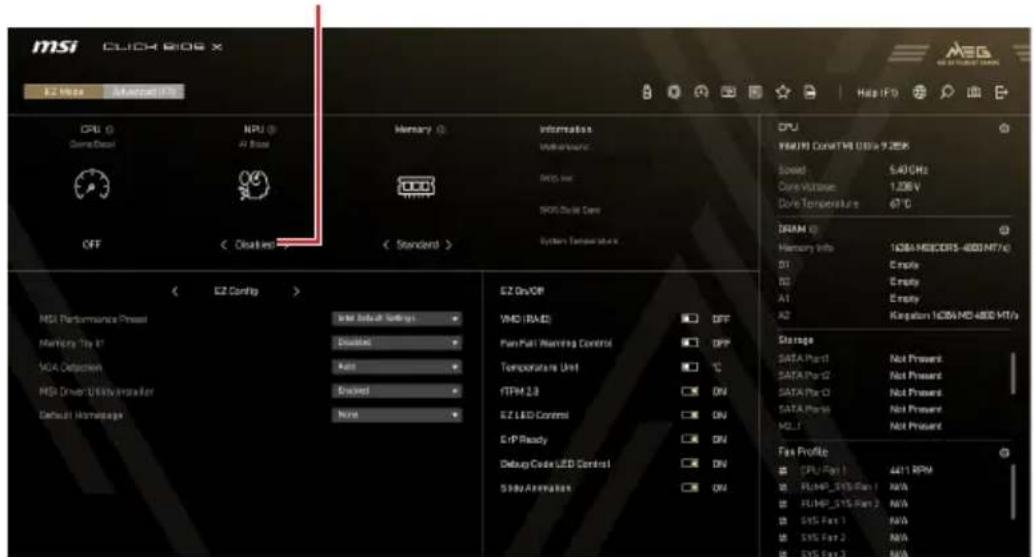

AI Boost

L' activation de la fonction AI Boost permet au BIOS de configurer automatiquement le NPU pour des paramètres optimaux, améliorant ainsi les performances de traitement de l' IA. Cependant, cette fonction est seulement disponible si votre carte mère et votre processeur la supportent.

Cliquez ici pour activer ou désactiver la fonction AI OC

Après avoir activé la fonction AI Boost, n' effectuez aucune modification dans le menu Overclocking et ne chargez pas les valeurs par défaut pour conserver les performances et la stabilité du système à un niveau optimal.

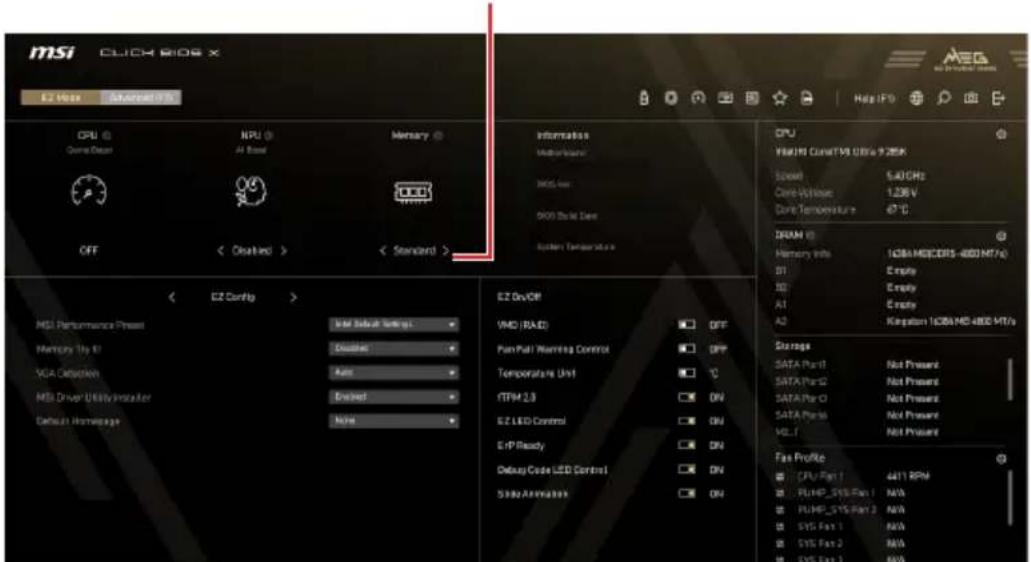

Profil XMP / iEXPO

Ce profil vous permet de sélectionner un profil de mémoire pour l' overclocking de la mémoire. Cependant, cette fonction est seulement disponible si votre carte mère, votre mémoire et votre processeur la supportent.

Sélectionnez un profil de mémoire pour l' overclocking de la mémoire

MSI CLICK BIOS X EZ Hertz Advanced PS CPU Current Deceler NPU AI Base Memory OFF < Closed > < Standard > E2 Config > MSI Performance Press Memory Try II VGA Detection MSI Driver Utility Installer Default Homepage Initial Default Tools Creates Auto Enabled None E2 On/Off WAD (RAD) Pan Hall Nomina Control Temporates Unit RTFM 2.3 EZ LED Control EHP Ready Debug Code LED Control Spike Arrayation DPP C DV DV DPP DV DPP DV DPP DV DPP DV DPP DV DPP DV DPP DV DPP DV DPP DV DPP DV DPP DV DPP DV DPP DV DPP DV DPP DV DPP DV DPP DV DPP DV DPP DV DPP DV DTP LED Control EHP Ready Debug Code LED Control Spike Arrayation

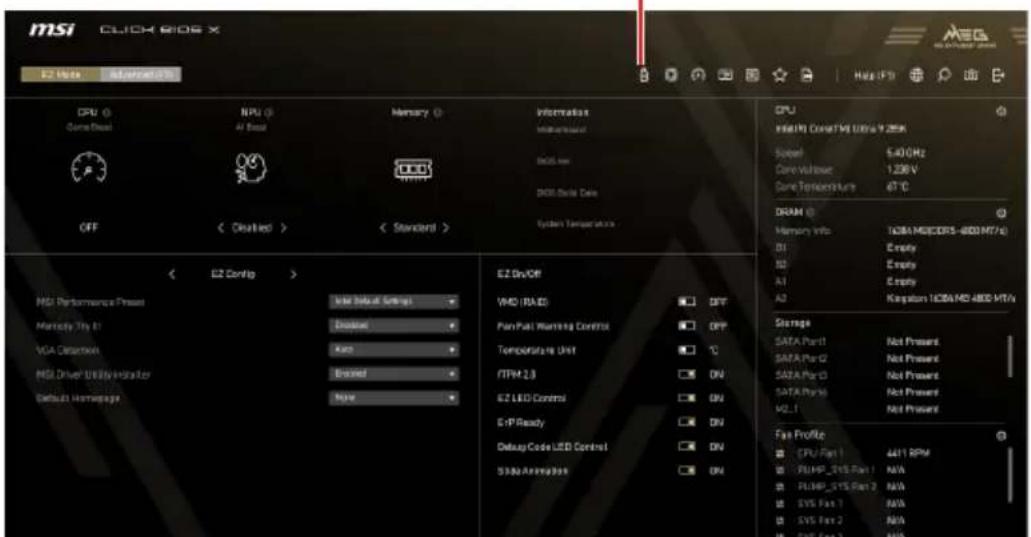

M-Flash

M-FLASH permet de mettre à jour le BIOS du système avec une clé USB.

Cliquez sur cette icône pour effectuer une procédure M-Flash

Avant de commencer le processus M-Flash, assurez-vous que vous avez :

- Une clé USB d' une capacité de 32 Go ou moins, formatée en FAT32.

Le M-Flash ne supporte que le format FAT32 et la clé USB ne doit pas dépasser 32 Go.

- Un ordinateur avec accès à Internet.

Veuillez suivre les étapes ci-dessous pour mettre à jour le BIOS :

1. Téléchargez le dernier profil BIOS compatible à votre carte mère sur le site MSI et enregistrez-le sur la clé USB.
2. Si votre carte mère est équipée d'un commutateur Multi-BIOS, accédez au BIOS ROM voulu.

3. Insérez la clé USB dans le port USB de votre carte mère.

4. Entrez dans le mode flash par l'une des méthodes suivantes :

- Redémarrez et appuyez sur la touche Ctrl + F5 pendant le POST, puis cliquez sur Oui pour redémarrer le système.

- Redémarrez et appuyez sur la touche Del pendant le processus de POST pour entrer dans le BIOS. Cliquez sur le bouton M-FLASH et cliquez sur Oui pour redémarrer.

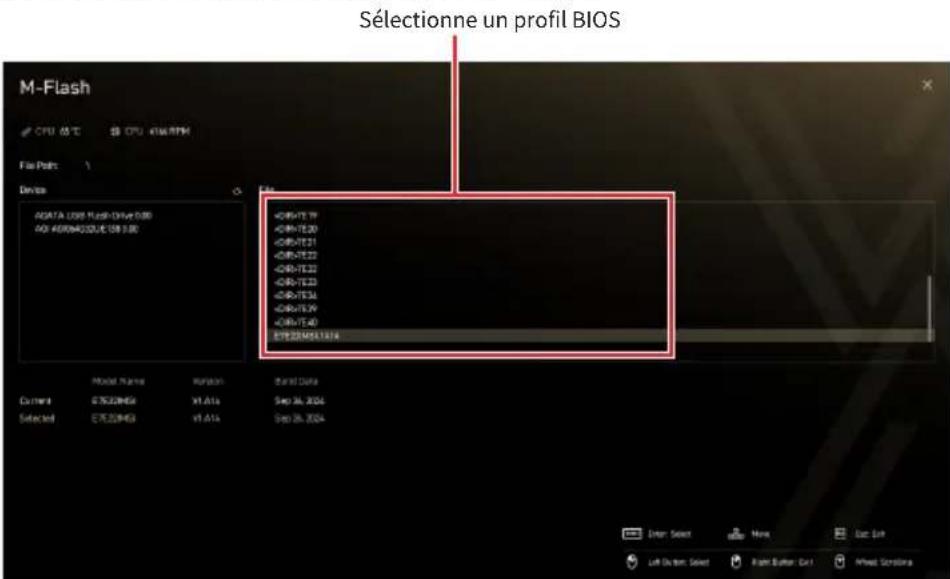

1. Sélectionnez un profil BIOS et appuyez sur entrée.

Sélectionne un profil BIOS M-Flash CPU AS:TC $B CPU ATM RPM File Paths: Device ACATA USB Flash-Drive 0.80 400 40004322UE 108 5.80 6. Lorsqu'un message de vérification de fichier s'affiche, cliquez sur Oui pour lancer la mise à jour du BIOS.

File Check Are you sure to select this file?

Une fois la mise à jour terminée, le système redémarrera automatiquement.

Favoris

Les Favoris sont une section dans laquelle vous pouvez créer un menu de paramètres BIOS personnalisé. Le menu des Favoris vous permet d' accéder rapidement et facilement aux paramètres BIOS les plus fréquemment utilisés.

Cliquez sur cette icône pour accéder à la page principale des Favoris msi CLICK BIOS X CPU © Core/Bit NPU © AI Base Memory © Information System Temperature OFF < Clustico > < Standard > CPU MINI CNCL/MU Ultra V 20K Speed: 5.40 GHz Core Voltage: 1.236V Core Temperature: 67°C DRAM © Memory Info: 10GB/MDCERS-4000 MHz/s B1: Empty B2: Empty A1: Empty A2: Kingston 10GB/MS 4800 MHz/s E2 Config > MSI Performance Preset Memoto Try B VGA Detector MSI Driver Utility installer Default Navigation Initial Setup Settings Device Auto Reserved None E2 Dev/Off VMG (RAID) Pan/Pull Warning Control Temperature Unit ITPM 2.9 E2 LED Control EIP Ready Debug Code LED Control SOSA Armrestar OFF OPP ON ON ON ON OFF Storage DATA Port1: Not Present DATA Port2: Not Present DATA Port3: Not Present DATA Port4: Not Present VCL1: Not Present Fax Profile: CPU Fan1: 4411 RPM PLUMP_SYS Fan1: N/A PLUMP_SYS Fan2: N/A SYS Fan1: N/A SYS Fan2: N/A SYS Fan3: N/A

\- Ajouter un élément du BIOS au menu Favoris 1. Sélectionnez un élément du BIOS dans le sous-menu BIOS.

Advanced\Integrated Peripherals VGA Detection Onboard LAN Configuration Onboard LAN Controller Network stack Onboard Wi-Fi/BT Module Control RT Tile Mode Auto Enabled Disabled Auto Disabled

2. Faites un clic droit ou appuyez sur la touche F2. 3. Choisissez un menu Favori pour ajouter cet élément du BIOS.

Select a Favorite to store Item Name Onboard LAN Controller Favorite 1 Favorite 2 Favorite 3 Favorite 4 Favorite 5

\- Supprimer un élément du BIOS du menu Favoris 1. Sélectionnez un élément du BIOS dans le menu Favoris.

Favorites Outboard LAM Generator LAMAT Hot Plug Addout Addout Delete All List 2 / 54 Facts Next Group 30/9 - Top: Fineset Group F2 on your right to addout selected in File indicator: on last-to-down selected in

2. Faites un clic droit ou appuyez sur la touche F2. 3. Choisissez Effacer et cliquez sur OK.

Are you sure to delete this item? Item Name: Onboard LAN Controller. Cancel OK

MSI Performance Preset

MSI Performance Preset fournit des niveaux de contrôle de limitation de puissance pour différents types d' utilisation.

MSI Performance Preset MSI CLICK BIOS X E2 Vina Advanced PS CPU Current Event NPU AI Base Memory Information Information BIOS Web 0006 Signal Data Off < Closed > < Standard > System Temperature CPU MINI Current 9.0GHz 9.25K Speed: 5.4GHz Core Voltage: 1.38V Core Temperature: 67°C DRAM Memory Info: ICSM/MSI/CERS-600/MT/s D1: Empty D2: Empty A1: Empty A2: Keppatan ICSM/MSI/RT/s A2: Keppatan ICSM/RT/s MSI Performance Preset Memory Try It VGA Detection MSI Driver Utility Installer Default Homepage Sub Default Start(s) Dissued Auto Enrolled None EZ Dev Off WD (RAD) Pan Part Warning Control Temperature Unit RTPM 2.3 EZ LED Control EHP Ready Debug Code LED Control SISA Antenna OFF OPP C ON ON ON ON ON Storage DATA Part1 Not Present DATA Part2 Not Present DATA Part3 Not Present DATA Part4 Not Present MCL1 Not Present Fan Profile CPU Part 1 441 RPM PLUMP_SYS_Pan 1 N/A PLUMP_SYS_Pan 2 N/A SYS Part 1 N/A SYS Part 2 N/A SYS Part 3 N/A

Smart Button

Cliquez sur ce bouton pour choisir une fonction du système pour le bouton intelligent de la carte mère ou le bouton de réinitialisation situé sur le châssis de l' ordinateur. La fonction choisie peut alors être activée en appuyant sur le bouton intelligent ou le bouton de réinitialisation. Cliquez sur cette icône pour régler la fonction du bouton Smart Button

MSI CLICK BIOS X CPU CPU: NPU: Memory: Information CPU Intel(R) Core(TM Ultra 2.05K) Scored 540GHz Core Voltage 1.28V Core Temperature 47°C OFF < Checkout > < Standard > System Temperature DRAM (R) Memory info 100M MEMCORS-800 MHz/10 D1 Empty B2 Empty A1 Emda A2 Kingston 100M MB 400 MHz Storage SATA Port1 Not Present SATA Port2 Not Present SATA Port3 Not Present SATA Port4 Not Present HQ_1 Not Present Fan Profile CPU Fan 1 441 RPM PLUMP_SYS-Fan 1 N/A PLUMP_SYS-Fan 2 N/A EXG Fan 1 N/A SYS Fan 2 N/A SYS Fan 3 N/A

\- Veuillez suivre les étapes ci-dessous pour régler la fonction du bouton intelligent. 1. Cliquez sur le bouton Smart Button. 2. Sélectionnez les fonctions du système pour le bouton intelligent et le bouton de réinitialisation séparément. Cliquez ensuite sur OK.

Smart Button Print Rear Reset (Default) O LED Sn/Off Switchback Turner Pan Reset O LED On/OFF (Default) Sutter Back Turner Pan Cancel OK

- Réinitialiser - vous permet de réinitialiser le système. - LED On/Off - pour allumer/éteindre toutes les LED embarquées.

! important

La fonction LED On/Off est indisponible lorsque l' interrupteur LED\_SW1 (Contrôle EZ LED) est paramétré sur OFF. - Démarrage securisé - cliquez sur le bouton de réinitialisation ou le bouton intelligent pour démarrer le système simultanément en mode de démarrage sécurisé. Le système démarrera par défaut et abaissera le mode PCIe (depuis CPU). - Ventilateur Turbo - appuyez sur le bouton de réinitialisation ou le bouton intelligent pour que tous les ventilateurs fonctionnent à pleine vitesse ou à vitesse par défaut. 3. Appuyez sur F10 pour sauvegarder la modification et choisissez Oui pour redémarrer le système.

Profil

La page Profil vous permet de charger ou d' enregistrer le profil BIOS à partir de la ROM du BIOS ou d' une clé USB.

Cliquez sur cette icône pour accéder à la page Profil MSI CLICK BIOS X E2 Veris Advanced BIOS CPU Core Digital NPU AI Base Memory Information System Temperature DOS min DOS-Scale Data OFF < Clouded > < Standard > System Temperature CPU KIMINI CONUT M1 Ultra 1.25K Based 5.40 GHz Core Voltage 1.28V Core Temperature 67°C DRAM Memory info 1GBM/MSI/CORS-6001MT/s SI Empty ISO Empty A1 Empty A2 Keppston 1GBM/MSI ABC MT/s MSI Performance Presul Max/Max User Test Max/Max User Test Max/Max User Test Max/Max User Test Max/Max User Test Max/Max User Test Max/Max User Test Max/Max User Test Max/Max User Test Max/Max User Test Max/Max User Test Max/Max User Test Max/Max User Test Max/Max User Test Max/Max User Test Max/Max User Test Max/Max User Test Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/Min Max/ E2 Config > E2 DevOff WDI (R&D) Fan Pull Warning Control Temperature Unit FTP/M 2.3 E2 LED Control EHP Ready Debug Code LED Control Sub-Accrations E2 DvOff DIP OPP OPP T°C ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON

Important

La clé USB doit être au format FAT/FAT32 uniquement. • Veuillez suivre les étapes ci-dessous pour mettre à jour le profil. 1. Cliquez sur l' icône Profil. 2. Cliquez sur Charger (F8) pour accéder à la page de chargement du profil. 3. Sélectionnez un profil à partir de la ROM ou de la clé USB, puis appuyez sur Entrée pour charger le profil.

Profile 33 Load profile from ROM Product Profile 1 Profile 2 Profile 3 Profile 4 Profile 5 Profile 6 Profile 7 Load profile from USB AC/IR bus Max Driver 500.0 V1/00 - Data +DR=X8= WithGPI +DR=System Volume Information +DR=800 Series +DR= Spotlight-V100 +DR=Vise-2016- CT +DR=N2E1eManager_2.2.0 +DR=N2 +DR=NEC Driver +DR=Tools +DR=7E17 Current Inte(R) Core(TM Ultra 9.285K File N/A CPU Base Frequency 100.00 0 CPU Rate 54 0 CPU Voltage 1.2kV 0 DRAM Speed 400 0 OT Ratio 40 0 SSC Base Frequency 100.00 0 Linear Load Flow Set Out Left Button Load Right Button Set Insert Scroll

\- Veuillez suivre les étapes ci-dessous pour enregistrer le profil. 1. Cliquez sur l' icône Profil. 2. Cliquez sur Enregistrer (F9) pour accéder à la page d'enregistrement du profil. 3. Sélectionnez la ROM ou la clé USB et appuyez sur Entrée.

Profile Save profile to ROM Profile-1 Profile-2 Profile-3 Profile-4 Profile-5 Profile-6 Save profile to USB ADATR 800 (Free Drive 800 PS10) + - Data [SAVE] +DR=X86-WHGP1 +DR=System Volume Information +DR=800 Series +DR=Spotlight-V100 +DR=Vide-2016-CT +DR=N2E1nmManager_2.2.0 +DR=N2 +DR=NEC Driver +DR=Tools ■ Camera InteMRI Cover(TM) Ultra 9.285K ■ File N/A CPU Base Frequency CRAM Speed 100.00 400 0 0 CPU Rate GT Ratio 54 40 0 0 CPU Voltage SDC Base Frequency 1.241 100.00 0 0 Direct Save Print Rec Out Left Button Save Right Button Out Forward Scrollers

4. Cliquez sur OK pour enregistrer les paramètres BIOS actuels et créer un profil.

Save profile to ROM Profile name 3041007.5.01.20 Cancel OK

Hardware monitor

La fonction Hardware Monitor (surveillance matérielle) détecte et affiche les niveaux de tensions et de températures des différents composants. Elle offre également la solution Smart Fan qui vous permet de régler manuellement la vitesse du ventilateur. Cliquez sur cette icône pour accéder à la page Hardware Monitor.

msi CLICK BIOS X E2 Write Advanced PS CPU Current Disk NPU 41 Base Memory Information Homeboard BOS Max BOS Drive Data OFF < Clouded > < Standard > System Temperature CPU Intel NV ConaTV6 UTA-1.25K Speed 5.40 GHz Core Website 1.28V Core Temperature 47°C DRAM Memory Info TCBS/MSI/CDRTS-600 MT/s BI Empty BD Empty A1 Empty A2 Keppatan TCBS/MD 4800 MT/s E2 Config > E2 Do/Off WD (HUD) OFF Pan Pull Planning Control OFF Temperature Unit °C FTP 2.3 DN EZ LED Control DN E.P Ready DN Debug Code LED Control DN State Assembly DN Storage DATA Part1 Not Present DATA Part2 Not Present DATA Part3 Not Present DATA Parts Not Present WCL1 Not Present Fan Profile ( CPU / Fan 1 ) 441 RPM ( FLUHP_315 Fan 1 ) N/A ( FLUHP_315 Fan 2 ) N/A ( SYS Part 1 ) N/A ( SYS Part 2 ) N/A ( SYS Part 3 ) N/A

Le ventilateur intelligent est une excellente fonctionnalité qui ajustera automatiquement la vitesse du ventilateur CPU/Pompe/Système selon leur température, évitant ainsi que la surchauffe n' endommage votre système.

Active ou désactive la détection automatique du type de ventilateur par le BIOS Sélectionne le type de ventilateur Hardware Monitor Smart Fan Mode Fan Type Auto Base Cable 12.30 V 4.68 V 5.43 V 2.48 V Température sur la mode ventilateur intelligent Affiche le fonctionnement du ventilateur intelligent Temperature CPU Core MTC CPU Stacker MTC AutoAtrn MTC MOS MTC PEN MTC CSEAN 1 N/A CSEAN 2 N/A CIEVEE MCC Core 1.38V CPU Core 1.33V MCC SA 1.63V VIN/ADN 9.77V CPU VIDEO 1.13V CPU EJ 1.25V Batteron CV 12.12V Batteron JV MOTV Screw 5.0V 3.33V Cliquez sur ce bouton pour que tous les ventilateurs tournent à pleine vitesse ou à la vitesse par défaut Informations sur la température Informations sur la tension

Affiche la vitesse des ventilateurs en rotations par minute (RPM) Cliquez sur ce bouton pour annuler les modifications en cours et rétablir les précédents paramètres sur tous les ventilateurs  L' apparence de ce menu peut varier en fonction du modèle de votre carte mère. Veuillez consulter le BIOS de votre carte mère pour connaître les paramètres et options spécifiques.

Configuration du mode Smart Fan

\- Veuillez suivre les étapes ci-dessous pour régler la vitesse du ventilateur (RPM). 1. Sélectionnez le ventilateur que vous souhaitez régler. 2. Cliquez et faites glisser les points de fonctionnement sur le graphique pour régler la vitesse du ventilateur (RPM).

Hardware Monitor CPU Fan 1 ACB/PPM Pump_237 Fan 1 Auto Group Pump_237 Fan 2 Auto Group SYS Fan 1 Auto Group SYS Fan 2 Auto Group SYS Fan 3 Auto Group SYS Fan 4 Auto Group SYS Fan 5 Auto Group 62 Circ-Fax Auto Flux-Fax 1 Switch Fan Music Fan Tone Auto Detect Wave: 0.0000 12.80 V 10 V 8.43 V 5.43 V 2.43 V Temperature Source Select CPU Core New Line Time 8 Hz New Circle Time 8 Hz Temperature CPU Core ATC CPU Stacker ATC ZscInfo 97V MOS ATC PCH ATC TJEN1 N/A TJEN2 N/A W/Boot VCC Core 1.280V CPU Core 1.280V WCC SA 1.807V VARADN 9.775V CPU VSSD 1.130V CPU KB 1.251V System IDV 12.120V System PK 9.601V System 3.5V 3.300V

\- Veuillez suivre les étapes ci-dessous pour ajouter une nouvelle fonctionnement du ventilateur pour le mode ventilateur intelligent. 1. Sélectionnez le ventilateur que vous souhaitez régler. 2. Double-cliquez sur l' icône à côté de Niveau. 3. Choisissez une source de température pour ce point de fonctionnement du ventilateur. 4. Entrez une valeur souhaitée dans la plage de réglages dédiée au mode Smart Fan. Cliquez ensuite sur « + » pour ajouter le nouveau cycle de travail du ventilateur.

Hardware Monitor CPU/Port 1 250.77% Power, 35% Port 1 Power, 35% Port 1 35% Port 1 35% Port 2 35% Port 3 35% Port 4 35% Port 5 35% Port 6 35% Port 7 35% Port 8 35% Port 9 35% Port 10 35% Port 11 35% Port 12 35% Port 13 35% Port 14 35% Port 15 35% Port 16 35% Port 17 35% Port 18 35% Port 19 35% Port 20 35% Port 21 35% Port 22 35% Port 23 35% Port 24 35% Port 25 35% Port 26 35% Port 27 35% Port 28 35% Port 29 35% Port 30 35% Port 31 35% Port 32 35% Port 33 35% Port 34 35% Port 35 35% Port 36 35% Port 37 35% Port 38 35% Port 39 35% Port 40 35% Port 41 35% Port 42 35% Port 43 35% Port 44 35% Port 45 35% Port 46 35% Port 47 35% Port 48 35% Port 49 35% Port 50 35% Port 51 35% Port 52 35% Port 53 35% Port 54 35% Port 55 35% Port 56 35% Port 57 35% Port 58 35% Port 59 35% Port 60 35% Port 61 35% Port 62 35% Port 63 35% Port 64 35% Port 65 35% Port 66 35% Port 67 35% Port 68 35% Port 69 35% Port 70 35% Port 71 35% Port 72 35% Port 73 35% Port 74 35% Port 75 35% Port 76 35% Port 77 35% Port 78 35% Port 79 35% Port 80 35% Port 81 35% Port 82 35% Port 83 35% Port 84 35% Port 85 35% Port 86 35% Port 87 35% Port 88 35% Port 89 35% Port 90 35% Port 91 35% Port 92 35% Port 93 35% Port 94 35% Port 95 35% Port 96 35% Port 97 35% Port 98 35% Port 99 35% Port 100 Smart Fan Mode: Fan Tube Auto Delay: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: C: Temperature Source Select: CPU/Port: Temp Use Time: 8.00 Vdc Time: 8.00 Vdc Time: 8.00 Vdc Time: 8.00 Vdc Time: 8.00 Vdc Time: 8.00 Vdc Time: 8.00 Vdc Time: 8.00 Vdc Time: 8.00 Vdc Time: 8.00 Vdc Time: 8.00 Vdc Time: 8.00 Vdc Time: 8.00 Vdc Time: 8. 0 Vdc Time: 2.00 Vdc Time: 4.00 Vdc Time: 6.00 Vdc Time: 8.00 Vdc Time: 10.00 Vdc Time: 12.00 Vdc Time: 14.00 Vdc Time: 16.00 Vdc Time: 18.00 Vdc Time: 20.00 Vdc Time: 22.00 Vdc Time: 24.00 Vdc Time: 26.00 Vdc Time: 28.00 Vdc Time: 30.00 Vdc Time: 32.00 Vdc Time: 34.00 Vdc Time: 36.00 Vdc Time: 38.00 Vdc Time: 40.00 Vdc Time: 42.00 Vdc Time: 44.00 Vdc Time: 46.00 Vdc Time: 48.00 Vdc Time: 50.00 Vdc Time: 52.00 Vdc Time: 54.00 Vdc Time: 56.00 Vdc Time: 58.00 Vdc Time: 60.00 Vdc Time: 62.00 Vdc Time: 64.00 Vdc Time: 66.00 Vdc Time: 68.00 Vdc Time: 70.00 Vdc Time: 72.00 Vdc Time: 74.00 Vdc Time: 76.00 Vdc Time: 78.00 Vdc Time: 80.00 Vdc Time: 82.00 Vdc Time: 84.00 Vdc Time: 86.00 Vdc Time: 88.00 Vdc Time: 90.00 Vdc Time: 92.00 Vdc Time: 94.00 Vdc Time: 96.00 Vdc Time: 98.00 Vdc Time: 100.00 Vdc Time: Temperature: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/Port: CPU/ ports: CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, CPU port, GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GPU port; GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode: GND mode:

 Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir réglé leur vitesse et modifié leur mode.

Journal des évènements BIOS

La page du journal des évènements BIOS affiche une liste détaillée des modifications de la configuration du BIOS au cours de cette période. Cliquez sur cette icône pour accéder à la page du journal des événements BIOS

msi CLICK BIOS X CPU © Core Event NPU © AI Base Memory © Information Internal Power DOS Max DOS-Scale Data OFF < Clouded > < Standard > System Temperature CPU KIMUS CoreMTM Ultra 9.25W Speed 5.40 GHz Core Voltage 1.28V Core Temperature 67°C DRAM © Memory info 1236A/MDCETS-4002/MT/s D1 Empty B0 Empty A1 Empty A2 Kingston 1236A/MD-880 MT/s E2 Dev/Off VHD (RAS) FP-Pull Monitoring Control Temperature Unit TFTM 2.0 E-Z LED Control E-RP Ready Debug Code LED Control SPIA Interface OFF Storage SATA Plan II Not Present SATA Plan O Not Present SATA Plan C Not Present SATA Plan A Not Present VCL1 Not Present Fan Profile CPU Fan 1 4411 RPM PLHP_SYS Fan 1 N/A PLHP_SYS Fan 2 N/A SYS Fan 1 N/A SYS Fan 2 N/A SYS Fan 3

Langue

Cliquez sur ce bouton pour sélectionner la langue d' affichage du programme de configuration du BIOS.

MSI CLICH BIOS X EZ Mock Advanced PPI CPU New installed NEW AI Board Memory Information Microsoft Azure 80-7032 Windows EZE20011A4 DNS Server Job Sep 30, 2024 System Temperature 45°C CPU Microsoft Azure (MU) Ultra 9.25V Speed Cable White Box Cable Temperature 60 V DRAM ID: Memory Info: B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 B12 B13 B14 B15 B16 B17 B18 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 B31 B32 B33 B34 B35 B36 B37 B38 B39 B40 B41 B42 B43 B44 B45 B46 B47 B48 B49 B50 B51 B52 B53 B54 B55 B56 B57 B58 B59 B60 B61 B62 B63 B64 B65 B66 B67 B68 B69 B70 B71 B72 B73 B74 B75 B76 B77 B78 B79 B80 B81 B82 B83 B84 B85 B86 B87 B88 B89 B90 B91 B92 B93 B94 B95 B96 B97 B98 B99 COS: 100 MHz/100 MHz/100 MHz/100 MHz/100 MHz/100 MHz/100 MHz/100 MHz/100 MHz/100 MHz/100 MHz/100 MHz/100 MHz/100 MHz/100 MHz/100 MHz/100 MHz/100 MHz/100 MHz/100 MHz/100 MHz/ LCD Control: MGA Features Press: Memory Bin 8: VCA Connection: MGA Drive GBV Inverter: Cube & Partridge: E2 Control: This Device Setup: Blurred: Auto: Created: None: EZ On/DT: VMD (UAD) Fan/Fan Warning Control: Temperature Unit: RTM 2D: EZ LED Control: EIP Ready: Delete Code LED Control: Audio Remotion: OFF: OFF: C: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: ON: O2: 1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/1.0 GHz/ Storea: SATA Pin 1: Not Present SATA Pin 2: Not Present SATA Pin 3: Not Present SATA Pin 4: Not Present AET: Not Present

Recherche dans le BIOS

Cliquez sur cette icône pour accéder à la page de Recherche dans le BIOS

MSI CLICK BIOS X EZ Status Advanced ETS CPU Same Digital MPU Air Reset Memory Information Network Reset HDD Net DOS Radio Gain System Temperature CPU IntelROM Control/MI UTRs V 200K Speaker: 540Hz Cerri Wave: 123V Cave Temperature: 67°C DRAM Memory Info: 123M HSD/CERS-4800 MHz/s D1 Empty D2 Empty A1 Empty A2 Kepleron 123M HD 4800 MHz E2 Config > EZ On/DT VHD (RADI) OFF Fast Fast Warning Control OFF Temperature Unit °C RTPM20 ON EZ LED Control ON EnP Ready ON Delay Code LCD Control ON State Animation ON Storage SATA Port1 Not Present SATA Port2 Not Present SATA Port3 Not Present SATA Port4 Not Present M2.1 Not Present Fan Profile: CPU/Fan 1 4411 RPM PUMP_SYS/Fan 1 N/A PUMP_SYS/Fan 2 N/A SYS Fan 1 N/A SYS Fan 2 N/A SYS Fan 3 N/A

Cette page vous permet de rechercher les éléments liés au BIOS en saisissant un mot clé.

Search DATA Paths Link DATA1HotPlug Data2HotPlug DATA3HotPlug DATA4HotPlug Paths Link

 Sur la page de recherche, seules les touches de fonction F2, F6, F10 et F12 sont disponibles.

Capture d' écran

Cliquez sur ce bouton ou appuyez sur la touche F12 pour prendre une capture d' écran et la conserver dans la clé USB (format FAT/FAT32 uniquement). Cliquez sur cette icône pour faire une capture d' écran

msi CLICK BIOS X CPU (Q) Core Base NPU (Q) Air Base Memory (Q) Information Power Input 0.05 Vcc 0.05 Audio Drive OFF < Disabled > < Standard > CPU 12M/PS Con/STM Ultra 9 SEK Speed: 540GHz Core Velocity: 1.28V Core Temperature: 6°C DRAM (Q) Memory Wts: 12mA MS(CTS-6001MT/s) D1: Empty D2: Empty A1: Empty A2: Rotation 12mA MS-4001 MT/s GSI Performance Preset NV3 Default Settings Doubtnt Air MSI Driver Utility Installer External None EZ On/Diff VMD (RAD) Fast Pad Warting Control Temperature Unit ITPM2.0 EZ LED Control DrP Ready Debug Code LED Control State Animation OFF Storage DATA Port1: Not Present DATA Port2: Not Present DATA Port3: Not Present DATA Port4: Not Present NV2.1: Not Present Fan Profile: CPU Fan 1: 6411 RPM RHP_SRS Fan 1: N/A RHP_SPS Fan 2: N/A SYS Fan 1: N/A SYS Fan 2: N/A SYS Fan 3: N/A

Priorité du démarrage

Faites glisser les icônes pour définir l' ordre de démarrage des périphériques. L' ordre de priorité du démarrage des périphériques se fera de gauche à droite.

MSI CLICK BIOS X CPU Core RAM NPU AI Base Memory Information Waterboard BOS Max NCR Base Date OFF < Clouded > < Standard > System Temperature CPU NMI R CoreTM Ultra 9.25K Speed: 540 GHz Core Value: 1.238 V Core Temperature: 67°C DRAM Memory Info: 103M MSICORS-480 MT/10 SI Empty A1 Empty A2 Kingston 103M MS 480 MT/10 Storage DATA Port1 Not Present DATA Port2 Not Present DATA Port3 Not Present DATA Port4 Not Present ML1 Not Present Fan Profile CPU/Part 1 4411 RPM PLUMP_315 Part 1 N/A PLUMP_315 Part 2 N/A SYS Part 1 N/A SYS Part 2 N/A SYS Part 3 N/A Best Provider 13:55 Mon Oct 07, 2024

Barre priorité des périphériques de démarrage

EZ On/Off

La section EZ On/Off propose des commandes faciles à utiliser pour les fonctions courantes.

msi CLICK BIOS X CPU Core Power NPU AI Base Memory Information Underload DCS Max NOS Build Date OFF < Clouded > < Standard > System Temperature EZ DevOff VDD (MAX)D Fan-Fail Warning Control Temperature Unit FIPM 2.0 EZ LED Control E IP Maxly Debug Code LED Control Side Antenna CPU Fan 1 PLUMP_315 Fan 1 PLUMP_315 Fan 2 SYS Fan 1 SYS Fan 2 SYS Fan 3 640 MHz 1.238 V 67°C DRAM Memory Info: SI ISO A1 A2 Storage DATA Port1 DATA Port2 DATA Port3 DATA Port4 ML-1 Not Present Not Present Not Present Not Present Not Present Fax Profile: CPU Fan 1 PLUMP_315 Fan 1 PLUMP_315 Fan 2 SYS Fan 1 SYS Fan 2 SYS Fan 3 441 RPM N/A N/A N/A N/A N/A N/A 13:55 Mon Oct 07, 2024

Commutateurs de configuration EZ •VMD (RAID) - active ou désactive la fonction Intel VMD (RAID). - Contrôle d' avertissement de panne du ventilateur de processeur - active ou désactive l' affichage du message d' avertissement de panne du ventilateur de processeur pendant le POST. - Unité de température - modifie l'unité de température. - fTPM 2.0 - active ou désactive le contrôle firmware TPM. - Contrôleur EZ LED - allume ou éteint toutes les LED de la carte mère. - ErP Ready - active ou désactive la consommation électrique du système selon la régulation ErP. - MSI Driver Utility Installer - active ou désactive le MSI Driver Utility Installer. - Contrôle Thunderbolt - active ou désactive les périphériques E/S Thunderbolt. - Contrôle Debug Code LED - active ou désactive le debug code LED.  L' apparence de ce menu peut varier en fonction du modèle de votre carte mère. Veuillez consulter le BIOS de votre carte mère pour connaître les paramètres et options spécifiques.

EZ Config

La section EZ Config fournit des raccourcis spécifiques aux paramètres du BIOS pour un accès rapide.

MSI CLICK BIOS X CPU CoreBoost MPU Memory Information Honeywell 805 V 805 Band Drive Session Temperature CPU IMU/PI Core(TM Ultra 9.26K) Speed: 540 GHz Comp Voltage: 128V Cable Temperature: 67°C DRAM Metrics INTs: 130M MHz/2MHz/400 MHz B1: Empty B2: Empty A1: Empty A2: Keptation 138/MB 400 MHz Storage SATA Port1: Not Present SATA Port2: Not Present SATA Port3: Not Present SATA Port4: Not Present N2_1: Not Present Fan Profile: CPU Pan 1: 4411 RPM PUHP_575 Pan 1: N/A PUHP_575 Pan 2: N/A S15 Pan 1: N/A S15 Pan 2: N/A S15 Pan 3: N/A Best Priority 13:55, Man Oct 07, 2024

Menu EZ Config Dans la section EZ Config, cliquez sur l’ icône < ou > à côté de l’ étiquette EZ Config pour basculer entre le menu EZ Config et le menu Favoris.

Mode avancé

Le mode avancé fournit des paramètres BIOS détaillés pour les utilisateurs expérimentés afin de paramétrer les performances et l' overclocking. Sélectionne le mode de configuration du BIOS. Ou appuyez sur F7 pour changer le mode de configuration.

msi CLICK BIOS X EC Node Advanced IFS System Status Advanced Overclocking Security Boot Save & Exit System Status System Date Oct 07, 2024 System Time 14:30:10 SATA Port1 Not Present SATA Port2 Not Present SATA Port3 Not Present SATA Port4 Not Present M2_1 Not Present M2_2 Not Present M2_3 Not Present M2_4 Not Present M2_5 Not Present System information 0 Information Homeboard HES DIMEA E-1MG-1G20 DOS/Min C72296000V BUT Bursal Date Sep 26, 2024 System Temperature 40°C CPU Install Care/The Store 9.2024 Frequency 5.68 GHz Core Volumes 1.38V Core Temperature 40°C DRAM Size 100% HSD Speed 480 MHz Voltage Screen HV 12.08 V System HV 5.98 V Screen HV 3.30 V Turb New Drive Shift + Tab Preview Drive Best Priority 14:10 Man Oct 07, 2024

La partie gauche de l' écran du BIOS affiche plusieurs menus du BIOS, dont les éléments suivants : \- État du système - Ce menu affiche des informations système complètes et permet de régler la date et l'heure du système. \- Avancé - Ce menu vous permet de définir les paramètres et d' ajuster les réglages des appareils et des composants de votre système. • Overclocking - Ce menu vous permet de régler la fréquence et la tension. N' oubliez pas que des réglages plus élevés peuvent être synonymes de meilleures performances, mais qu'ils augmentent également le risque de dommages. \- Sécurité - Ce menu vous permet de définir des mots de passe administrateur et utilisateur, et de gérer les paramètres TPM pour améliorer la sécurité du système. \- Démarrage - Ce menu vous permet de régler les périphériques de démarrage du système. \- Enregistrer et quitter - Ce menu propose des options permettant de restaurer les paramètres par défaut, d' enregistrer les paramètres personnalisés ou d' annuler les modifications non enregistrées.

État du système

Le menu État du système vous permet de régler l' horloge système et d' afficher les informations système.

MSI CLICK BIOS X EZ Mode Advanced IP System Status Advanced Overclocking Security Boot Save & Exit System Status System Date Oct 07, 2024 System Time 14:32:10 SATA Port1 Not Present SATA Port2 Not Present SATA Port3 Not Present SATA Port4 Not Present M2_1 Not Present M2_2 Not Present M2_3 Not Present M2_4 Not Present M2_5 Not Present System information 0 Information Mastercard MSS 2ND-A2E (HG-1628) ENDS No: C7229H0UAM DOS Bus at Eats 0.6V, 30Hz System Temperature 40℃ CPU Intel XR Core/THS store 9.2024 Frequency 548.0Hz Core Voltage 1.2kV Core Temperature 47℃ DRAM Bus 150k H/O Load 480 kF/s Wireless System U/V 12.0kV System V/V 5.0kV System S/V 3.0kV Tak Next Group Shift to Tab: Previous Group Best Priority 14:10 Man Oct 07, 2024

- System Date

Définit la date de système. La touche TAB sert à alterner entre le jour, le mois, la date et l'année. Jour de la semaine, du dimanche au samedi, déterminé par le BIOS. Fonctionne en lecture seul. Le mois de janvier à décembre. La date de 1 à 31 peut être saisie par les touches de fonction numériques. L' année peut être ajustée par les utilisateurs.

- System Time

Définit le temps de système. La touche TAB sert à alterner entre les heures, les minutes et les secondes.

- SATA PortX/ M2\_X

Affiche les informations des périphériques SATA/M.2 connectés.  Si les périphériques SATA/M.2 connectés ne s' affichent pas, éteignez l' ordinateur et revérifiez les connexions des câbles SATA/M.2 et d' alimentation des périphériques et de la carte mère.

- System Information

Affiche les informations système détaillées, y compris le type de processeur, la version du BIOS et la mémoire. (lecture seule).

- DMI Information

Affiche les informations système, les informations de la carte mère et les informations du châssis. (lecture seule).

Avancé

Le menu avancé vous permet d' ajuster et de définir les paramètres et les comportements des périphériques PCIe, l' interface ACPI, des périphériques intégrés, de la puce graphique intégrée, des périphériques USB, de la gestion de l' alimentation et de Windows.

MSI CLICK BIOS X EZ Mode Advanced 273 System Status Advanced Overclocking Security Boot Save & Exit Advanced PCIe Sub-system Settings ACPI Settings Integrated Peripherals Integrated Graphics Configuration Thunderbolt(TM) Configuration USB Configurations Power Management Setup Wake-Up Event Setup Click BIOS Configuration Secure Erade+ MSI Driver Utility Installer NVMe SSD Self-Test Branded Information Multiheader MSI CORNER BIOS-TECS BIOS Set: EC200000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 CPU MultiPCI CoreTM Utila P.26K Frequency 5.4G/Hz Data Volumes 1,228 x Data Transfers 63°C DRAM Size 16.36x MSI Speed 6888 mTAL Vit Post Signal-126 12 MioV Signal-5x 5.83V Signal-1.3V 3.33V Tube Head Group Shift + Tab Premium Group Best Priority 14.18 Main Oct 07, 2024

- PCIe Sub-system Settings

Définit le protocole d'interface PCI, PCI express et le temps de latence. Appuyez sur Entrée pour accéder au sous-menu.

M.2\_X Gen Mode

Définit le protocole PCI Express pour le slot M.2\_X afin de correspondre aux différents périphériques M.2 installés. [Auto] Ce menu sera configuré automatiquement par le BIOS. [Gen1] Active la prise en charge PCIe Gen1 seulement. [Gen2] Active la prise en charge PCIe Gen2 seulement. [Gen3] Active la prise en charge PCIe Gen3 seulement. [Gen4] Active la prise en charge PCIe Gen4 seulement. [Gen5] Active la prise en charge PCIe Gen5 seulement.

PCI\_E1 Gen Mode

Définit le protocole PCI Express pour le slot PCI\_E1 afin de correspondre aux différents périphériques PCIe installés. [Auto] Ce menu sera configuré automatiquement par le BIOS. [Gen1] Active la prise en charge PCIe Gen1 seulement. [Gen2] Active la prise en charge PCIe Gen2 seulement. [Gen3] Active la prise en charge PCIe Gen3 seulement. [Gen4] Active la prise en charge PCIe Gen4 seulement. [Gen5] Active la prise en charge PCIe Gen5 seulement.

▶ PCI\_E2 Gen Mode

Définit le protocole PCI Express pour le slot PCI\_E2 afin de correspondre aux différents périphériques PCIe installés. [Auto] Ce menu sera configuré automatiquement par le BIOS. [Gen1] Active la prise en charge PCIe Gen1 seulement. [Gen2] Active la prise en charge PCIe Gen2 seulement. [Gen3] Active la prise en charge PCIe Gen3 seulement. [Gen4] Active la prise en charge PCIe Gen4 seulement. [Gen5] Active la prise en charge PCIe Gen5 seulement.

▶ CPU PCIe Lanes Configuration

Définit les voies PCIe du processeur pour adapter les utilisations de plusieurs périphériques PCIe.

▶ PCI Latency Timer

Définit le temps de latence du périphérique d' interface PCI.

Max TOLUD

Définit la valeur maximale de TOLUD (Top of Low Usable DRAM).

▶ Re-Size BAR Support

Active ou désactive la fonction Resize BAR (Base Address Register). Cette fonction est seulement disponible lorsque le système supporte le décodage PCI/PCIe 64 bits. Active cet élément lorsque le système supporte le décodage PCI/PCIe 64 bits pour les périphériques PCIe compatibles.

- PCIe Native Power Management

Active ou désactive ASPM (Active State Power Management) pour PCIE dans le système d'exploitation.

▶ Native ASPM

S' il est activé, l' ASPM sera contrôlé par le système d' exploitation. S' il est désactivé, l' ASPM sera contrôlé par le BIOS.

- PCIe ASPM Settings

Définit l' état ASPM (Active State Power Management) PCIe des différents périphériques installés. Appuyez sur Entrée pour accéder au sous-menu.

▶ PEG 0 ASPM

Définit l' état ASPM (Active State Power Management) PCI Express pour l'économie d'énergie.

▶ PEG 1 ASPM

Définit l' état ASPM (Active State Power Management) PCI Express pour l'économie d'énergie.

▶ PEG 2 ASPM

Définit l' état ASPM (Active State Power Management) PCI Express pour l'économie d'énergie.

▶ PEG 3 ASPM

Définit l' état ASPM (Active State Power Management) PCI Express pour l'économie d'énergie. ▶ PCI Express Root Port 1 ASPM Définit l' état ASPM (Active State Power Management) PCI Express pour l'économie d'énergie. ▶ PCI Express Root Port 5 ASPM Définit l' état ASPM (Active State Power Management) PCI Express pour l'économie d'énergie. ▶ PCI Express Root Port 7 ASPM Définit l' état ASPM (Active State Power Management) PCI Express pour l'économie d'énergie. ▶ PCI Express Root Port 8 ASPM Définit l' état ASPM (Active State Power Management) PCI Express pour l'économie d'énergie. ▶ PCI Express Root Port 9 ASPM Définit l' état ASPM (Active State Power Management) PCI Express pour l'économie d'énergie. ▶ PCI Express Root Port 21 ASPM Définit l' état ASPM (Active State Power Management) PCI Express pour l'économie d'énergie.

- ACPI Settings

Définit les paramètres ACPI des comportements du voyant LED d' alimentation embarqué. Appuyez sur Entrée pour accéder au sous-menu. ▶ Power LED Définit les comportements de brillance du voyant LED d' alimentation embarqué. [Dual Color] Le voyant LED d' alimentation passe à une autre couleur pour indiquer l' état S3. [Blinking] Le voyant LED d' alimentation clignote pour indiquer l' état S3. ▶ CPU Over Temperature Alert Active ou désactive le son et le message d' alerte de surchauffe du processeur lorsque la température du processeur est supérieure à 80 et 94 degrés centigrades. ▶ Temperature Display On Debug Code Sélectionne un point de détection thermique, puis la température détectée s' affichera sur Debug code LED lorsque le système est sous tension. \- Integrated Peripherals Définit les paramètres des périphériques intégrés, tels que LAN, HDD, USB et audio. Appuyez sur Entrée pour accéder au sous-menu. ▶ Graphics Card Detection Permet au système de détecter s' il existe une carte graphique dédiée ou une unité graphique intégrée. ▶ Onboard LAN Controller Active ou désactive le contrôleur LAN intégré.

▶ Network Stack

Définit la pile réseau UEFI pour optimiser la fonction IPv4/IPv6. Ce menu est disponible lorsque le contrôleur LAN intégré est activé. [Enabled] Active la pile réseau UEFI. [Disabled] Désactive la pile réseau UEFI.

▶ Ipv4 PXE Support

Lorsqu' elle est activée, la pile réseau UEFI du système supporte le protocole lpv4. Ce menu apparaît lorsque la fonction Network Stack est activée. [Enabled] Active la prise en charge du démarrage lpv4 PXE. [Disabled] Désactive la prise en charge du démarrage lpv4 PXE.

▶ Ipv6 PXE Support

Lorsqu' elle est activée, la pile réseau UEFI du système supporte le protocole lpv6. Ce menu apparaît lorsque la fonction Network Stack est activée. [Enabled] Active la prise en charge du démarrage lpv6 PXE. [Disabled] Désactive la prise en charge du démarrage lpv6 PXE.

▶ BT Tile Mode

Si elle est activée, l' application Tile de votre smartphone peut localiser votre ordinateur.

▶ Onboard CNVi Module Control

Active ou désactive les fonctions Wi-Fi et Bluetooth du module Intel CNVi.

- Onboard Wi-Fi/BT Module Control

Active ou désactive les fonctions Wi-Fi et Bluetooth embarquées. En mode Auto, les fonctions Wi-Fi et Bluetooth sont activées.

- Onboard IEEE1394 Controller

Active ou désactive le contrôleur IEEE1394 intégré.

- RAID Configuration (Intel VMD)

Active ou désactive la configuration RAID. Appuyez sur Entrée pour accéder au sous-menu.

▶ Enable VMD controller

Active ou désactive le contrôleur Intel VMD.

▶ Enable VMD Global Mapping

Active ou désactive Intel VMD mapping. L' activation de VMD Global Mapping peut considérablement améliorer les performances et la facilité de gestion de votre système de stockage, en particulier lors de l' exécution de charges de travail virtualisées.

RAIDO

Active ou désactive RAID 0.

▶ RAID1

Active ou désactive RAID 1.

RAID5

Active ou désactive RAID 5.

RAID10

Active ou désactive RAID 10.

Intel Rapid Recovery Technology

Active ou désactive la technologie Intel Rapid Recovery. La technologie Intel® Rapid Recover (Intel® RRT) est une fonctionnalité de la technologie Intel® Rapid Storage (Intel® RST). Elle utilise la fonctionnalité RAID 1 (miroir) pour copier les données d'un lecteur principal désigné à un lecteur de récupération désigné.

▶ RRT volumes can span internal and eSATA drives

Active ou désactive les volumes RRT pour couvrir les disques internes et eSATA.

▶ ZPODD

Active ou désactive ZPODD (Zero Power optical disk drive).

▶ SATA1 Hot Plug

Active ou désactive la prise en charge de la connexion à chaud du port SATA1.

▶ SATA2 Hot Plug

Active ou désactive la prise en charge de la connexion à chaud du port SATA2.

▶ SATA3 Hot Plug

Active ou désactive la prise en charge de la connexion à chaud du port SATA3.

▶ SATA4 Hot Plug

Active ou désactive la prise en charge de la connexion à chaud du port SATA4.

▶ SATA5 Hot Plug

Active ou désactive la prise en charge de la connexion à chaud du port SATA5.

▶ SATA6 Hot Plug

Active ou désactive la prise en charge de la connexion à chaud du port SATA6.

- Onboard E-SATA Controller Mode

Définit le mode de fonctionnement du contrôleur E-SATA intégré.

- External SATA 6GB/s Controller Mode

Définit le mode de fonctionnement du contrôleur SATA externe.

▶ SATAA Hot Plug

Active ou désactive la prise en charge de la connexion à chaud du port SATAA.

▶ SATAB Hot Plug

Active ou désactive la prise en charge de la connexion à chaud du port SATAB.

▶ HD Audio Controller

Active ou désactive le contrôleur audio haute définition intégré.

▶ Smart Button (Front)

Définit la fonction du bouton intelligent avant.

▶ Smart Button (Rear)

Définit la fonction du bouton intelligent arrière.

▶ Integrated Graphics Configuration

Ajuste les paramètres de la puce graphique intégrée pour un système optimal. Appuyez sur Entrée pour accéder au sous-menu. Ce sous-menu est seulement disponible pour le CPU intégré avec processeur graphique intégré.

- Initiate Graphic Adapter

Sélectionne un périphérique graphique en tant que périphérique de démarrage principal. [IGD] Affichage de puce graphique intégrée. [PEG] Périphérique graphique PCI-Express.

▶ Integrated Graphics Share Memory

Sélectionne une quantité fixe de la mémoire système allouée à la puce graphique intégrée. Ce menu apparaît lorsqu'une carte graphique dédiée est installée et que la fonction IGD Multi-Monitor est activée.

- IGD Multi-Monitor

Active ou désactive la sortie multi-écran de la puce graphique intégrée et de la carte graphique dédiée. Ce menu apparaît lorsque Initiate Graphic Adapter est réglé sur PEG. [Enabled] Active la fonction multi-écran pour les cartes graphiques intégrées et dédiées. [Disabled] Désactive cette fonction.

- Thunderbolt(TM) Configuration

Définit la fonction du périphérique Thunderbolt. Appuyez sur Entrée pour accéder au sous-menu.

▶ PCIE Tunneling over USB4

Active ou désactive le protocole de tunneling PCI-E sur USB4.

USB4 CM Mode

Sélectionnez un mode de gestion pour la connexion du port USB4.

▶ Integrated Thunderbolt(TM) Support

Active ou désactive le Thunderbolt intégré.

- Integrated Thunderbolt(TM) Configuration

Définit la configuration du périphérique Thunderbolt. Appuyez sur Entrée pour accéder au sous-menu.

- Os Native Resource Balance

Active ou désactive l' équilibre des ressources natives du système d' exploitation.

- Connect Topology Timeout value for ITBT

Définit la valeur du délai d' expiration de la topologie de connexion pour le périphérique Thunderbolt intégré.

▶ Force Poweron timeout value for ITBT

Définit la valeur du délai de mise sous tension forcée pour le périphérique Thunderbolt intégré.

▶ ITBT RTD3

Active ou désactive le RTD3 (Run time D3) pour le périphérique Thunderbolt intégré.

▶ ITBT RTD3 EXIT DELAY

Définit le délai de réveil du périphérique Thunderbolt du mode RTD3.

- PCIE RTD3 POLLING LINK ACTIVE TIMEOUT

Ce paramètre détermine la fréquence à laquelle le système vérifie si un périphérique PCIe en état RTD3 doit être réveillé.

- ITBT Root Port 0/1 Configuration

Définit la configuration ITBT. Appuyez sur Entrée pour accéder au sous-menu.

- ITBT Root Port 0/1

Active ou désactive le port ITBT 0/1.

- Root Port 0/1 Resource Allocation

▶ Extra Bus Reserved

Définit le bus supplémentaire du port ITBT 0/1.

- Reserved Memory

Définit la taille de la mémoire réservée au port ITBT 0/1.

▶ Memory Alignment

Définit l' alignment de la mémoire.

▶ Reserved PMemory

Définit la taille de la mémoire préétablie réservée au port ITBT 0/1.

- PMemory Alignment

Définit l' alignment de la mémoire préétablie.

- USB Configuration

Définit le contrôleur USB intégré et la fonction de l' appareil. Appuyez sur Entrée pour accéder au sous-menu.

USB3 Port #X

Active ou désactive les ports USB 3.0 individuels de la carte mère.

▶ USB2 Port #X

Active ou désactive les ports USB 2.0 individuels de la carte mère.

▶ Super IO Configuration

Définit les paramètres de la puce Super I/O du système, y compris les ports LPT et COM. Appuyez sur Entrée pour accéder au sous-menu.

- Serial (COM) Port 0/1 Configuration

Définit la configuration détaillée du port série 0/1 (COM). Appuyez sur Entrée pour accéder au sous-menu.

- Serial (COM) Port 0/1

Active ou désactive le port série 0/1 (COM).

- Serial (COM) Port 0/1 Settings

Définit le port série 0/1 (COM). En mode Auto, le BIOS réglera automatiquement l' IRQ, ou vous pourrez le configurer manuellement.

- Parallel (LPT) Port Configuration

Définit la configuration détaillée du port parallèle (LPT). Appuyez sur Entrée pour accéder au sous-menu.

▶ Parallel (LPT) Port

Active ou désactive le port parallèle (LPT).

▶ Parallel (LPT) Port Settings

Définit le port parallèle (LPT). En mode Auto, le BIOS réglera automatiquement l' IRQ, ou vous pourrez le configurer manuellement.

▶ Device Mode

Sélectionne un mode de fonctionnement pour le port parallèle. [STD Printer Mode] Mode de port d'imprimante [SPP] Mode de port parallèle standard [EPP-1.9/ 1.7 + SPP] Mode de port parallèle amélioré -1.9/1.7 + mode de port parallèle standard. [ECP] Mode de port capacité étendue. [ECP + EPP-1.9/ 1.7] Mode de port capacité étendue + mode de port parallèle amélioré -1.9/1.7.

▶ Power Management Setup

Définit la gestion de l' alimentation du système des comportements ErP et AC Power Loss. Appuyez sur Entrée pour accéder au sous-menu.

▶ ErP Ready

Active ou désactive la consommation électrique du système selon la réglementation ErP. [Enabled] Optimise la consommation électrique du système selon la réglementation ErP. Ne prend pas en charge le réveil S4 et S5 par les périphériques USB, PCI et PCIe. [Disabled] Désactive cette fonction.

- Restore after AC Power Loss

Définit les comportements du système en cas de coupure d' alimentation CA. [Power Off] Laisse le système hors tension après la restauration de l' alimentation CA. [Power On] Démarre le système après avoir rétabli l' alimentation CA. [Last State] Restaure le système au dernier état.

- System Power Fault Protection

Active ou désactive la protection (état d' arrêt) du système lors de la détection d'une entrée de tension anormale. [Enabled] Protège le système contre toute opération d' alimentation inattendue et maintient à l' état d' arrêt. [Disabled] Désactive cette fonction.

- USB Standby Power at S4/S5

Active ou désactive l'alimentation de veille pour tous les ports USB. Ce menu sera disponible lorsque la fonction Resume By USB Device est désactivée.

- Wake Up Event Setup

Définit les comportements de réveil du système pour les différents modes de veille. Appuyez sur Entrée pour accéder au sous-menu.

▶ Wake Up Event By

Sélectionne l' événement de réveil par le BIOS ou le système d' exploitation. [BIOS] Active les menus suivants, configure les événements de réveil de ces menus. [OS] Les événements de réveil seront définis par le système d'exploitation.

- Resume By RTC Alarm

Désactive ou active le réveil du système par alarme RTC. [Enabled] Permet au système de démarrer à une heure/date planifiée. [Disabled] Désactive cette fonction.

- Date (of month) Alarm/ Time (hh:mm:ss) Alarm

Définit la date et l'heure de l'alarme RTC. Si Resume By RTC Alarm est réglé sur [activé], le système démarrera automatiquement à une date / heure / minute / seconde spécifiée dans ces champs (utilisez les touches + et - pour sélectionner les paramètres de date et d'heure).

- Resume By PCI-E/ Networking Device

Active ou désactive la fonction de réveil des cartes d' extension PCI-E installées, des contrôleurs LAN intégrés, des composants WiFi intégrés ou des périphériques USB pris en charge par des puces intégrées tierces. [Enabled] Réveille le système du mode d' économie d' énergie lorsqu' une activité ou un signal d' entrée du périphérique PCI/PCIe/LAN/WiFi est détecté. [Disabled] Désactive cette fonction.

▶ Resume By Intel Onboard LAN

Active ou désactive le réveil du système par Onboard Intel LAN. [Enabled] Réveille le système du mode d'économie d'énergie lorsqu'une activité ou un signal d'entrée du périphérique Intel LAN est détecté. [Disabled] Désactive cette fonction.

- Resume By Intel Onboard LAN/CNVi

Active ou désactive le réveil du système par Onboard Intel LAN/CNVi sans-fil. [Enabled] Réveille le système du mode d' économie d' énergie lorsqu' une activité ou un signal d' entrée du périphérique Intel LAN/ CNVi est détecté. [Disabled] Désactive cette fonction.

▶ Resume By Intel CNVi

Active ou désactive le réveil du système par le module Intel CNVi sans-fil. [Enabled] Réveille le système du mode d'économie d'énergie lorsqu'une activité ou un signal d'entrée du périphérique Intel CNVi est détecté. [Disabled] Désactive cette fonction.

▶ Resume by USB Device

Active ou désactive le réveil du système par les périphériques USB. [Enabled] Réveille le système du mode veille lorsque l'activité du périphérique USB est détectée. [Disabled] Désactive cette fonction.

- Resume by Intel TBT Device

Active ou désactive le réveil du système de S3/S4/S5 par les périphériques TBT.

- Resume From S3/S4/S5 by PS/2 Mouse

Active ou désactive le réveil du système par la souris PS/2. [Enabled] Réveille le système de l' état S3/S4/S5 lorsque l' activité de la souris PS/2 est détectée. [Disabled] Désactive cette fonction.

- Resume From S3/S4/S5 by PS/2 Keyboard

Active ou désactive le réveil du système par le clavier PS/2. [Any Key] Réveille le système de l' état S3/S4/S5 lorsque l' activité de n' importe quelle touche du clavier PS/2 est détectée. [Hot Key] Réveille le système de l' état S3/S4/S5 lorsque l' activité de la touche de raccourci du clavier PS/2 est détectée. [Disabled] Désactive cette fonction.

Hot Key

Sélectionne une combinaison de touches comme touche de raccourci pour réveiller le système. Ce menu apparaît lorsque la fonction de réveil de S3/S4/S5 par le clavier PS/2 est réglée sur Touche de raccourci.

- Click BIOS Configuration

Configure les éléments liés à la configuration du BIOS. Appuyez sur Entrée pour accéder au sous-menu.

▶ Slide Animation

Active ou désactive la fonction de glissement pour le bloc de menu principal du BIOS.

▶ Default Homepage

Sélectionne un menu BIOS comme page principale du BIOS.

▶ Show Application At First Time

Sélectionne une application à lancer lors de l' entrée dans le menu du BIOS au prochain démarrage.

- Secure Erase+

Active ou désactive la fonction Secure Erase+. Secure Erase+ est le meilleur moyen d' effacer efficacement toutes les données d' un SSD. Veuillez noter que les données du SSD seront effacées après l' activation de Secure Erase+.

- MSI Driver Utility Installer

Active ou désactive le programme de mise à jour de pilotes et d' utilitaires MSI. S' il est activé, les pilotes de la plateforme seront téléchargés automatiquement via Windows Update après la première installation du système d' exploitation.

Important

\- MSI Driver Utility Installer doit être installé via Internet. \- Le MSI Driver Utility Installer n’ apparaîtra qu’ une seule fois. Si vous l’ annulez ou le fermez pendant le processus, veuillez vous référer au chapitre Live Update du manuel MSI Center pour installer les pilotes. Vous pouvez également vous rendre sur le site www.msi.com pour rechercher votre carte mère et télécharger les pilotes.

▶ NVME SSD Self-Test

Ce paramètre permet d' activer ou de désactiver une fonction de diagnostic intégrée au SSD NVME. Appuyez sur Entrée pour lancer l' autotest du SSD NVME.

- SR-IOV Support

Active ou désactive Intel SR-IOV (Single Root I/O Virtualization).

▶ M.2 XPANDER Card Settings

Vous pouvez associer un niveau de pourcentage d' utilisation du ventilateur à une couleur de rétroéclairage LED du ventilateur M.2 XPANDER. En mode Auto, le BIOS règle automatiquement le pourcentage d' utilisation du ventilateur.

▶ Realtek PCIe GBE Family Controller

Affiche les informations du pilote et la configuration du paramètre du contrôleur Ethernet. Ce menu apparaît lorsque Network Stack est activé.

Intel (R) Ethernet Connection I219-V -(MAC

Affiche les informations du pilote et la configuration du paramètre du contrôleur Ethernet. Ce menu apparaît lorsque Network Stack est activé.

Overclocking

Ce menu vous permet de configurer les fréquences et les tensions pour l' overclocking. Veuillez noter que l' augmentation de la fréquence et de la tension peut être bénéfique à la qualité de l' overclocking mais peut également causer l' instabilité du système.

MSI CLICH BIOS X EZ Mode Advanced PS1 System Status Advanced Overclocking Security Boot Save & Exit Overclocking CC Espare Mode MSI Performance Preset CPU Setting Advanced CPU Configuration P-Core Ratio Apply Mode P-Core Ratio Min CPU Ratio Adjusted CPU Frequency Per P-Core Ratio Limit Per P-Core Granular Ratio E-Core Ratio Apply Mode E-Core Ratio Adjusted E-Core Frequency 0 Export New Default Settings All Core Auto Auto 5400MHz Auto Auto All Core Auto 4600MHz Information Midwardward MCD 2000 ACE BHD-TE2D BOS VR... BOS Build Date: Sep 30, 2014 Screen Temperature: 40 °C CPU InsNet CoreTM Ultra P 200K Performance: 1.4x/40Hz Core Voltage: 1.33V Core Temperature: 49 °C DRAM Size: 168M MΩ Speed: 688 MHz Storage System ID: 12.16kV System Dr: 5.81KV System LIV: 3.33V Tate Head Group GDS-3588 SMI + Tate Precious Group Best Priority 14x10 Main Oct 07, 2004


ortant

- L' overclocking manuel du PC n'est recommandé que pour les utilisateurs avancés. - L' overclocking n'est pas garanti et une mauvaise manipulation peut rendre nulle votre garantie et sévèrement endommager votre matériel. - Si vous n’ êtes pas familier avec l’ overclocking, nous vous recommandons d’ utiliser les fonctions Game Boost/Creation Boost ou l’ overclocking facile. - Les options et paramètres du BIOS dans le menu Overclocking peuvent varier selon la carte mère que vous avez achetée. Veuillez vous référer à la version actuelle du BIOS de votre système pour connaître les paramètres et les options.

- OC Explore Mode

Sélectionne le mode normal ou expert des paramètres d' overclocking. [Normal] Fournit les paramètres réguliers dans le menu d' overclocking. [Normal] Fournit les paramètres avancés dans le menu d' overclocking.

▶ MSI Performance Preset

Offre plusieurs contrôles de limite de puissance pour différents types d' utilisation.

- Advanced CPU Configuration

Appuyez sur Entrée pour accéder au sous-menu. L' utilisateur peut définir les paramètres concernant l'alimentation et le courant du processeur. Le système peut devenir instable ou ne pas démarrer après modification des paramètres. Dans ce cas-là, veuillez effacer les données CMOS et restaurer les réglages par défaut.

▶ Extreme OC Setup

Définit le réglage BIOS optimal pour un overclocking extrême.

▶ Per Core Control

Appuyez sur Entrée pour accéder au sous-menu.

▶ Per P-Core Control

Active ou désactive un contrôle sur P-Core individuel.

▶ P-Core 0

Active ou désactive le P-Core 0.

▶ P-Core 1

Active ou désactive le P-Core 1.

▶ P-Core 2

Active ou désactive le P-Core 2.

▶ P-Core 3

Active ou désactive le P-Core 3.

▶ P-Core 4

Active ou désactive le P-Core 4.

▶ P-Core 5

Active ou désactive le P-Core 5.

▶ P-Core 6

Active ou désactive le P-Core 6.

▶ P-Core 7

Active ou désactive le P-Core 7.

▶ Per E-Core Control

Active ou désactive un contrôle sur E-Core individuel.

▶ E-Core 0

Active ou désactive le E-Core 0.

▶ E-Core 1

Active ou désactive le E-Core 1.

▶ E-Core 2

Active ou désactive le E-Core 2.

▶ E-Core 3

Active ou désactive le E-Core 3.

▶ E-Core 4

Active ou désactive le E-Core 4.

▶ E-Core 5

Active ou désactive le E-Core 5.

▶ E-Core 6

Active ou désactive le E-Core 6.

▶ E-Core 7

Active ou désactive le E-Core 7.

Active P-Cores

Vous permet de choisir le nombre de P-Core actifs.

Active E-Cores

Vous permet de choisir le nombre de E-Core actifs.

- Intel Adaptive Thermal Monitor

Active ou désactive la fonction Intel Adaptive Thermal Monitor pour protéger le processeur contre la surchauffe. [Enabled] Ralentit l' horloge du cœur CPU lorsque sa température dépasse la température du régulateur adaptatif. [Disabled] Désactive cette fonction.

Intel C-State

Active ou désactive Intel C-state. C-state est une technologie de gestion d' alimentation du processeur définie par ACPI. [Auto] Ce réglage sera configuré automatiquement par le BIOS. [Enabled] Détecte quand le système est inactif et réduit en conséquence la consommation d'énergie du processeur. [Disabled] Désactive cette fonction.

▶ C1E Support

Active ou désactive la fonction C1E pour économiser l'énergie en état d'arrêt. Ce menu apparaît lorsque Intel C-State est activé. [Enabled] Active la fonction C1E pour réduire la fréquence et la tension du processeur et visant à économiser l’énergie quand le système est éteint. [Disabled] Désactive cette fonction.

▶ Package C State Limit

Ce menu permet de choisir un mode C-state du processeur pour économiser l'énergie lorsque le système est en veille. Les options de C-state dépendent du processeur installé. Ce menu apparaît lorsque Intel C-State est activé.

▶ Intel Speed Shift Technology

Active ou désactive la technologie Intel Speed Shift. Optimise l' efficacité énergétique. Cette fonction est seulement disponible sur les processeurs supportant cette technologie.

▶ EIST

Active ou désactive la technologie Enhanced Intel® SpeedStep. [Enabled] Active la technologie EIST pour ajuster la tension du processeur et la fréquence du cœur de manière dynamique. Cela diminue la consommation d' énergie et la production de chaleur moyennes. [Disabled] Désactive EIST.

Intel Turbo Boost

Active ou désactive Intel® Turbo Boost. Ce menu apparaît si le processeur installé supporte Turbo Boost. [Enabled] Active la fonction d' augmentation automatique des performances du processeur afin de dépasser la limite définie lorsque le système exige un niveau de performances plus élevé. [Disabled] Désactive cette fonction.

▶ Enhanced Turbo

Active ou désactive la fonction turbo pour tous les cœurs CPU afin d' améliorer les performances du processeur.

- Long Duration Power Limit (W)

Définit la limite d' alimentation de longue durée TDP pour le CPU au mode Turbo Boost.

▶ Long Duration Maintained (s)

Définit le temps de maintien pour Long duration power Limit(W).

- Short Duration Power Limit (W)

Définit la limite d' alimentation de courte durée TDP pour le CPU au mode Turbo Boost.

▶ CPU Current Limit (A)

Définit la limite de courant maximum du package du processeur en mode Turbo Boost. Lorsque cette valeur dépasse la valeur spécifiée, le processeur réduit automatiquement la fréquence du cœur pour réduire la consommation d' énergie.

▶ CPU DLVR Control

Active ou désactive le contrôle CPU DLVR (Digital Linear Voltage Regulator). En mode Auto, le BIOS configure ce réglage automatiquement.

▶ CPU Lite Load Control

Définit le mode de contrôle de CPU Lite Load.

▶ CPU Lite Load

Définit le mode CPU Lite Load. Le mode plus élevé charge la tension du processeur plus élevée à la demande de l' utilisateur. Nous vous recommandons d' utiliser le réglage Auto. Ce menu apparaît lorsque CPU Lite Load Control est réglé sur Normal.

▶ CPU AC Loadline

Définit la valeur de la ligne de charge CA du CPU. Une valeur plus élevée se traduit généralement par une baisse de tension moins importante, mais peut augmenter le risque de dépassement de la tension. Ce menu apparaît lorsque CPU Lite Load Control est réglé sur Avancé.

▶ CPU Over Temperature Protection

Définit la limite de température sur le processeur pour éviter la surchauffe. La fréquence du processeur peut être limitée lorsque la température du processeur dépasse la valeur spécifiée. Une température élevée provoquera une protection réduite. En mode Auto, le BIOS configure ce réglage automatiquement.

▶ CPU Ratio Extension

Active ou désactive l' extension du ratio CPU sous les conditions LN2 pour l' overclocking CPU. En mode Auto, le BIOS configure ce réglage automatiquement.

▶ CPU FLL OC Mode

Définit le mode CPU FLL OC pour un overclocking extrême.

▶ TVB Ratio Clipping

Quand ce réglage est activé, la fréquence du cœur CPU est réduite lorsque la température du processeur atteint le seuil de la fonction TVB (Thermal Velocity Boost). S' il est désactivé, la fréquence du cœur peut atteindre un niveau plus important lorsque la température est élevée. Cet outil apparaît lorsque le processeur installé supporte TVB.

▶ TVB Voltage Optimizations

Active ou désactive l' optimisation thermique de la tension pour le processeur avec la fonction TVB (Thermal Velocity Boost). Cet outil apparaît lorsque le processeur installé supporte TVB.

▶ PVD Ratio Threshold For SOC

Définit le seuil du ratio PVD pour le SoC pour overclocker la fréquence de base.

▶ PVD Mode select For SOC

Définit le mode PVD pour le SoC.

▶ PVD Ratio Threshold For CPU

Définit le seuil du ratio PVD pour le CPU pour overclocker la fréquence de base.

▶ PVD Mode select For CPU

Définit le mode PVD pour le CPU.

▶ SA PLL Frequency

Définit la fréquence SA PLL pour l' overclocking BCLK.

- Core HW Fixup During TSC Copy

Active ou désactive la correction du matériel de base pendant la copie TSC de l' overclocking BCLK.

▶ IA CEP Support

Active ou désactive la prise en charge IA CEP (Current Excursion Protection).

▶ GT CEP Support

Active ou désactive la prise en charge GT CEP (Current Excursion Protection).

▶ SA CEP Support

Active ou désactive la prise en charge SA CEP (Current Excursion Protection).

▶ IA SIRP Support

Active ou désactive la prise en charge IA SIRP (SoC Iccmax Reactive Protector).

▶ DMI Link Speed

Définit la vitesse DMI Gen1/Gen2/Gen3/Gen4.

▶ P-Core Ratio Apply Mode

Définit le mode d' application pour le ratio P-Core. Ce menu n' apparaît que lorsqu'un processeur supportant Turbo Boost est installé.

▶ P-Core Ratio

Définit le ratio P-Core servant à déterminer la vitesse d' horloge du processeur. Ce menu n'apparaît que lorsque P-Core Ratio Apply Mode est réglé sur All Core.

- Min CPU Ratio

Définit le ratio CPU minimum.

- Adjusted CPU Frequency

Affiche la fréquence du processeur ajustée. Fonctionne en lecture seul. Ce menu n'apparaît que lorsque P-Core Ratio Apply Mode est réglé sur All Core ou Turbo Ratio.

- Numbers of P-Core Cores of Group 1

Définit le nombre de P-Core pour le groupe 1 pour exécuter la valeur cible. Le groupe suivant doit avoir plus de P-Core que le groupe précédent. Ce menu n' apparaît que lorsque P-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Target P-Core Turbo Ratio Group 1

Définit la valeur cible du ratio turbo pour les P-Core du groupe 1. La valeur cible du ratio ne doit pas être supérieure à la précédente. Ce menu n' apparaît que lorsque P-Core Ratio Apply Mode est réglé sur Turbo Ratio.

- Numbers of P-Core Cores of Group 2

Définit le nombre de P-Core pour le groupe 2 pour exécuter la valeur cible. Le groupe suivant doit avoir plus de P-Core que le groupe précédent. Ce menu n' apparaît que lorsque P-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Target P-Core Turbo Ratio Group 2

Définit la valeur cible du ratio turbo pour les P-Core du groupe 2. La valeur cible du ratio ne doit pas être supérieure à la précédente. Ce menu n' apparaît que lorsque P-Core Ratio Apply Mode est réglé sur Turbo Ratio.

- Numbers of P-Core Cores of Group 3

Définit le nombre de P-Core pour le groupe 3 pour exécuter la valeur cible. Le groupe suivant doit avoir plus de P-Core que le groupe précédent. Ce menu n' apparaît que lorsque P-Core Ratio Apply Mode est réglé sur Turbo Ratio.

- Target P-Core Turbo Ratio Group 3

Définit la valeur cible du ratio turbo pour les P-Core du groupe 3. La valeur cible du ratio ne doit pas être supérieure à la précédente. Ce menu n' apparaît que lorsque P-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Numbers of P-Core Cores of Group 4

Définit le nombre de P-Core pour le groupe 4 pour exécuter la valeur cible. Le groupe suivant doit avoir plus de P-Core que le groupe précédent. Ce menu n' apparaît que lorsque P-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Target P-Core Turbo Ratio Group 4

Définit la valeur cible du ratio turbo pour les P-Core du groupe 4. La valeur cible du ratio ne doit pas être supérieure à la précédente. Ce menu n' apparaît que lorsque P-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Numbers of P-Core Cores of Group 5

Définit le nombre de P-Core pour le groupe 5 pour exécuter la valeur cible. Le groupe suivant doit avoir plus de P-Core que le groupe précédent. Ce menu n' apparaît que lorsque P-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Target P-Core Turbo Ratio Group 5

Définit la valeur cible du ratio turbo pour les P-Core du groupe 5. La valeur cible du ratio ne doit pas être supérieure à la précédente. Ce menu n' apparaît que lorsque P-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Numbers of P-Core Cores of Group 6

Définit le nombre de P-Core pour le groupe 6 pour exécuter la valeur cible. Le groupe suivant doit avoir plus de P-Core que le groupe précédent. Ce menu n' apparaît que lorsque P-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Target P-Core Turbo Ratio Group 6

Définit la valeur cible du ratio turbo pour les P-Core du groupe 6. La valeur cible du ratio ne doit pas être supérieure à la précédente. Ce menu n' apparaît que lorsque P-Core Ratio Apply Mode est réglé sur Turbo Ratio.

- Numbers of P-Core Cores of Group 7

Définit le nombre de P-Core pour le groupe 7 pour exécuter la valeur cible. Le groupe suivant doit avoir plus de P-Core que le groupe précédent. Ce menu n' apparaît que lorsque P-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Target P-Core Turbo Ratio Group 7

Définit la valeur cible du ratio turbo pour les P-Core du groupe 7. La valeur cible du ratio ne doit pas être supérieure à la précédente. Ce menu n' apparaît que lorsque P-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Numbers of P-Core Cores of Group 8

Définit le nombre de P-Core pour le groupe 8 pour exécuter la valeur cible. Le groupe suivant doit avoir plus de P-Core que le groupe précédent. Ce menu n' apparaît que lorsque P-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Target P-Core Turbo Ratio Group 8

Définit la valeur cible du ratio turbo pour les P-Core du groupe 8. La valeur cible du ratio ne doit pas être supérieure à la précédente. Ce menu n' apparaît que lorsque P-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Turbo Ratio Offset Value

Définit la valeur de décalage du ratio turbo du P-Core. Ce menu n' apparaît que lorsque P-Core Ratio Apply Mode est réglé sur Turbo Ratio Offset.

▶ Per P-Core Ratio Limit

En mode manuel, vous pouvez personnaliser chaque ratio P-Core de manière individuelle avec les éléments suivants.

▶ P-Core 0

Définit le ratio pour ce seul P-Core si le processeur supporte cette fonction. La vitesse cible de chaque P-Core dans l' index favorisé peut varier selon le processeur. Ce menu n' apparaît que lorsque P-Core Ratio Limit est réglé sur Manuel.

▶ P-Core 1

Définit le ratio pour ce seul P-Core si le processeur supporte cette fonction. La vitesse cible de chaque P-Core dans l' index favorisé peut varier selon le processeur. Ce menu n' apparaît que lorsque P-Core Ratio Limit est réglé sur Manuel.

▶ P-Core 2

Définit le ratio pour ce seul P-Core si le processeur supporte cette fonction. La vitesse cible de chaque P-Core dans l' index favorisé peut varier selon le processeur. Ce menu n' apparaît que lorsque P-Core Ratio Limit est réglé sur Manuel.

▶ P-Core 3

Définit le ratio pour ce seul P-Core si le processeur supporte cette fonction. La vitesse cible de chaque P-Core dans l' index favorisé peut varier selon le processeur. Ce menu n' apparaît que lorsque P-Core Ratio Limit est réglé sur Manuel.

▶ P-Core 4

Définit le ratio pour ce seul P-Core si le processeur supporte cette fonction. La vitesse cible de chaque P-Core dans l' index favorisé peut varier selon le processeur. Ce menu n' apparaît que lorsque P-Core Ratio Limit est réglé sur Manuel.

▶ P-Core 5

Définit le ratio pour ce seul P-Core si le processeur supporte cette fonction. La vitesse cible de chaque P-Core dans l' index favorisé peut varier selon le processeur. Ce menu n' apparaît que lorsque P-Core Ratio Limit est réglé sur Manuel.

▶ P-Core 6

Définit le ratio pour ce seul P-Core si le processeur supporte cette fonction. La vitesse cible de chaque P-Core dans l' index favorisé peut varier selon le processeur. Ce menu n' apparaît que lorsque P-Core Ratio Limit est réglé sur Manuel.

▶ P-Core 7

Définit le ratio pour ce seul P-Core si le processeur supporte cette fonction. La vitesse cible de chaque P-Core dans l' index favorisé peut varier selon le processeur. Ce menu n' apparaît que lorsque P-Core Ratio Limit est réglé sur Manuel.

▶ Per P-Core Granular Ratio

Définit le mode de contrôle du ratio granulaire du P-Core. Ce menu apparaît lorsque le processeur supporte cette fonction.

▶ P-Core 0 current

Définit le ratio du P-Core 0 pour déterminer le courant. Ce menu n' apparaît que lorsque Per P-Core Granular est réglé sur Manuel.

▶ P-Core 1 current

Définit le ratio du P-Core 1 pour déterminer le courant. Ce menu n' apparaît que lorsque Per P-Core Granular est réglé sur Manuel.

▶ P-Core 2 current

Définit le ratio du P-Core 2 pour déterminer le courant. Ce menu n' apparaît que lorsque Per P-Core Granular est réglé sur Manuel.

▶ P-Core 3 current

Définit le ratio du P-Core 3 pour déterminer le courant. Ce menu n' apparaît que lorsque Per P-Core Granular est réglé sur Manuel.

▶ P-Core 4 current

Définit le ratio du P-Core 4 pour déterminer le courant. Ce menu n' apparaît que lorsque Per P-Core Granular est réglé sur Manuel.

▶ P-Core 5 current

Définit le ratio du P-Core 5 pour déterminer le courant. Ce menu n' apparaît que lorsque Per P-Core Granular est réglé sur Manuel.

▶ P-Core 6 current

Définit le ratio du P-Core 6 pour déterminer le courant. Ce menu n' apparaît que lorsque Per P-Core Granular est réglé sur Manuel.

▶ P-Core 7 current

Définit le ratio du P-Core 7 pour déterminer le courant. Ce menu n' apparaît que lorsque Per P-Core Granular est réglé sur Manuel.

▶ E-Core Ratio Apply Mode

Définit le mode d' application pour le ratio E-Core. Ce menu n' apparaît que si le processeur installé supporte E-Core et Turbo Boost.

▶ E-Core Ratio

Définit le ratio E-Core servant à déterminer la vitesse d' horloge du processeur. Ce menu apparaît lorsque le processeur supporte le E-Core.

- Adjusted E-Core Frequency

Affiche la fréquence du processeur ajustée. Fonctionne en lecture seul. Ce menu apparaît lorsque E-Core Ratio Apply Mode est réglé sur All Core.

▶ Numbers of E-Core of Group 1

Définit le nombre d' E-Core pour le groupe 1 afin d' exécuter la valeur cible du ratio turbo E-Core pour le groupe 1. Le groupe suivant doit avoir plus de E-Core que le groupe précédent. Ce menu n'apparaît que lorsque E-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Target E-Core Turbo Ratio Group 1

Définit la valeur cible du ratio turbo E-Core pour les E-Core du groupe 1. La valeur cible du ratio turbo ne doit pas être supérieure à la précédente. Ce menu n' apparaît que lorsque E-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Numbers of E-Core of Group 2

Définit le nombre d' E-Core pour le groupe 2 afin d' exécuter la valeur cible du ratio turbo E-Core pour le groupe 2. Le groupe suivant doit avoir plus de E-Core que le groupe précédent. Ce menu n'apparaît que lorsque E-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Target E-Core Turbo Ratio Group 2

Définit la valeur cible du ratio turbo E-Core pour les E-Core du groupe 2. La valeur cible du ratio turbo ne doit pas être supérieure à la précédente. Ce menu n' apparaît que lorsque E-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Numbers of E-Core of Group 3

Définit le nombre d' E-Core pour le groupe 3 afin d' exécuter la valeur cible du ratio turbo E-Core pour le groupe 3. Le groupe suivant doit avoir plus de E-Core que le groupe précédent. Ce menu n'apparaît que lorsque E-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Target E-Core Turbo Ratio Group 3

Définit la valeur cible du ratio turbo E-Core pour les E-Core du groupe 3. La valeur cible du ratio turbo ne doit pas être supérieure à la précédente. Ce menu n' apparaît que lorsque E-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Numbers of E-Core of Group 4

Définit le nombre d' E-Core pour le groupe 4 afin d' exécuter la valeur cible du ratio turbo E-Core pour le groupe 4. Le groupe suivant doit avoir plus de E-Core que le groupe précédent. Ce menu n'apparaît que lorsque E-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Target E-Core Turbo Ratio Group 4

Définit la valeur cible du ratio turbo E-Core pour les E-Core du groupe 4. La valeur cible du ratio turbo ne doit pas être supérieure à la précédente. Ce menu n' apparaît que lorsque E-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Numbers of E-Core of Group 5

Définit le nombre d' E-Core pour le groupe 5 afin d' exécuter la valeur cible du ratio turbo E-Core pour le groupe 5. Le groupe suivant doit avoir plus de E-Core que le groupe précédent. Ce menu n'apparaît que lorsque E-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Target E-Core Turbo Ratio Group 5

Définit la valeur cible du ratio turbo E-Core pour les E-Core du groupe 5. La valeur cible du ratio turbo ne doit pas être supérieure à la précédente. Ce menu n' apparaît que lorsque E-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Numbers of E-Core of Group 6

Définit le nombre d' E-Core pour le groupe 6 afin d' exécuter la valeur cible du ratio turbo E-Core pour le groupe 6. Le groupe suivant doit avoir plus de E-Core que le groupe précédent. Ce menu n'apparaît que lorsque E-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Target E-Core Turbo Ratio Group 6

Définit la valeur cible du ratio turbo E-Core pour les E-Core du groupe 6. La valeur cible du ratio turbo ne doit pas être supérieure à la précédente. Ce menu n' apparaît que lorsque E-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Numbers of E-Core of Group 7

Définit le nombre d' E-Core pour le groupe 7 afin d' exécuter la valeur cible du ratio turbo E-Core pour le groupe 7. Le groupe suivant doit avoir plus de E-Core que le groupe précédent. Ce menu n'apparaît que lorsque E-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Target E-Core Turbo Ratio Group 7

Définit la valeur cible du ratio turbo E-Core pour les E-Core du groupe 7. La valeur cible du ratio turbo ne doit pas être supérieure à la précédente. Ce menu n' apparaît que lorsque E-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Numbers of E-Core of Group 8

Définit le nombre d' E-Core pour le groupe 8 afin d' exécuter la valeur cible du ratio turbo E-Core pour le groupe 8. Le groupe suivant doit avoir plus de E-Core que le groupe précédent. Ce menu n'apparaît que lorsque E-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ Target E-Core Turbo Ratio Group 8

Définit la valeur cible du ratio turbo E-Core pour les E-Core du groupe 8. La valeur cible du ratio turbo ne doit pas être supérieure à la précédente. Ce menu n' apparaît que lorsque E-Core Ratio Apply Mode est réglé sur Turbo Ratio.

▶ E-Core Turbo Ratio Offset Value

Définit la valeur de décalage du ratio turbo E-Core. Ce menu n' apparaît que lorsque E-Core Ratio Apply Mode est réglé sur Turbo Ratio Offset.

▶ Per E-Core Ratio Limit

En mode manuel, vous pouvez personnaliser chaque ratio E-Core de manière individuelle avec les éléments suivants.

▶ E-Core 0-3

Définit le ratio pour E-Core 0\~3.

▶ E-Core 4-7

Définit le ratio pour E-Core 4\~7.

▶ E-Core 8-11

Définit le ratio pour E-Core 8\~11.

▶ E-Core 12-15

Définit le ratio pour E-Core 12\~15.

▶ Per E-Core Granular Ratio

Définit le mode de contrôle du ratio granulaire du E-Core. Ce menu apparaît lorsque le processeur supporte cette fonction.

▶ E-Core 0 current

Définit le ratio du E-Core 0 pour déterminer le courant. Ce menu n' apparaît que lorsque Per E-Core Granular est réglé sur Manuel.

▶ E-Core 1 current

Définit le ratio du E-Core 1 pour déterminer le courant. Ce menu n' apparaît que lorsque Per E-Core Granular est réglé sur Manuel.

▶ E-Core 2 current

Définit le ratio du E-Core 2 pour déterminer le courant. Ce menu n' apparaît que lorsque Per E-Core Granular est réglé sur Manuel.

▶ E-Core 3 current

Définit le ratio du E-Core 3 pour déterminer le courant. Ce menu n' apparaît que lorsque Per E-Core Granular est réglé sur Manuel.

▶ E-Core 4 current

Définit le ratio du E-Core 4 pour déterminer le courant. Ce menu n' apparaît que lorsque Per E-Core Granular est réglé sur Manuel.

▶ E-Core 5 current

Définit le ratio du E-Core 5 pour déterminer le courant. Ce menu n' apparaît que lorsque Per E-Core Granular est réglé sur Manuel.

▶ E-Core 6 current

Définit le ratio du E-Core 6 pour déterminer le courant. Ce menu n' apparaît que lorsque Per E-Core Granular est réglé sur Manuel.

▶ E-Core 7 current

Définit le ratio du E-Core 7 pour déterminer le courant. Ce menu n' apparaît que lorsque Per E-Core Granular est réglé sur Manuel.

▶ CPU Ratio Mode

Sélectionne le mode d' opération du ratio CPU. Ce menu apparaît lorsque vous réglez manuellement le ratio CPU. [Fixed Mode] Fixe le ratio CPU. [Dynamic Mode] Le ratio CPU sera modifié dynamiquement selon la charge du processeur.

▶ +CPU AVX Control

- AVX Support

Active ou désactive le support AVX (Advanced Vector Extensions).

▶ CPU Ratio Offset When Running AVX

Définit une valeur de décalage pour réduire le ratio du cœur CPU. Cela est utile pour la dissipation de chaleur lors de l'exécution du jeu d'instruction AVX. En mode Auto, le BIOS configure ce réglage automatiquement. Ce menu apparaît lorsque le processeur et le chipset installés supportent cette fonction.

- AVX Voltage Guardband Scale

Définit la tension supplémentaire pour le réglage de la tension du cœur CPU lors de l'exécution du jeu d'instructions AVX.

- Ring Ratio

Définit le ratio Ring. La gamme de valeur valide dépend du processeur installé. \- Min Ring Ratio Définit le ratio Ring minimum. \- Adjusted Ring Frequency Affiche la fréquence Ring modifiée. Fonctionne en lecture seul. ▶ GT Ratio Définit le ratio de la puce graphique intégrée et la tension GT prédéfinie. La gamme de valeur valide dépend du processeur installé. \- Adjusted GT Frequency Affiche la fréquence de la puce graphique intégrée modifiée. Fonctionne en lecture seul. \- NGU Ratio Définit le ratio du fabric de mémoire dans la gamme CPU de 6 à 63. ▶ CPU D2D Ratio Définit le ratio entre les matrices CPU de 15 à 40. ▶ CPU BCLK PLL Config Active ou désactive les paramètres de la fréquence de base du processeur. ▶ CPU Base Clock (MHz) Définit la fréquence de base du processeur. Vous pouvez overclocker le processeur en ajustant cette valeur. Veuillez noter que le comportement et la stabilité de l' overclocking ne sont pas garantis. Ce menu n' apparaît que lorsque CPU BCLK PLL Config est réglé sur On-Internal OC PLL ou un processeur supportant cette fonction est installé. ▶ CPU Base Clock Apply Mode Définit le mode d' application pour le réglage de la fréquence de base du processeur. Ce menu n'apparaît que lorsque CPU BCLK PLL Config est réglé sur On-Internal OC PLL. [Auto] Ce réglage sera configuré automatiquement par le BIOS. [Next Boot] Le processeur fonctionne avec une fréquence de base paramétrée pour le prochain démarrage. [Immediate] Le processeur fonctionne avec une fréquence de base paramétrée immédiatement. ▶ SOC BCLK PLL Config Active ou désactive les paramètres de la fréquence de base du SoC. \- SOC Base Clock (MHz) Définit la fréquence de base du SoC. Ce menu n' apparaît que lorsque SOC BCLK PLL Config est réglé sur On-Internal OC PLL.

- SOC Base Clock Apply Mode

Définit le mode d' application pour le réglage de la fréquence de base du processeur. Ce menu n'apparaît que lorsque SOC BCLK PLL Config est réglé sur On-Internal OC PLL. [Auto] Ce réglage sera configuré automatiquement par le BIOS. [Next Boot] Le SoC fonctionne avec une fréquence de base paramétrée pour le prochain démarrage. [Immediate] Le SoC fonctionne avec une fréquence de base paramétrée immédiatement.

- SOC Base Clock Offset

Définit la valeur de décalage de la fréquence de base du SoC.

▶ CPU PEG/DMI Clock (MHz)

Définit l' horloge CPU PEG/DMI.

- Dashboard OC Button Control

Active ou désactive le bouton Dashboard OC pour l' overclocking en temps réel.

- Dashboard OC Button Step (MHz)

Définit la valeur d' augmentation ou de diminution de la fréquence de base lorsque le bouton+/- est pressé.

- Direct OC Button

Active ou désactive le bouton Direct OC pour l' overclocking en temps réel.

- Direct OC Step (MHz)

Définit la valeur d' augmentation ou de diminution de la fréquence de base lorsque le bouton+/- est pressé.

▶ Extreme Memory Profile (XMP)

La technologie d' overclocking XMP (Extreme Memory Profile) permet un overclocking par l' intermédiaire du module de mémoire. Activez la technologie XMP ou sélectionnez un profil de module de mémoire pour overclocker la mémoire. Ce menu est disponible lorsque les modules de mémoire installés supportent XMP.

iEXPO

Sélectionne et charge le profil de mémoire contenant les paramètres de synchronisation et de tension optimisés.

▶ CPU IMC : DRAM Clock

Sélectionne le type de DRAM pour CPU IMC (Integrated Memory Controller). Ce menu apparaît si le processeur installé supporte cet ajustement. [Gear 1] Bande passante plus élevée et temps de latence plus faible. [Gear 2] Équilibre à la fois la bande passante et le temps de latence. [Gear 4] Bande passante plus faible et temps de latence plus élevé.

▶ DRAM Speed

Définit la vitesse DRAM. Veuillez noter que le comportement de l' overclocking n'est pas garanti.

- Adjusted DRAM Speed

Affiche la vitesse DRAM ajustée. Fonctionne en lecture seul.

- Load Memory Presets

Load OC Memory Presets optimisera les timings et les tensions du module de mémoire installé.

- Memory Try It!

Memory Try It! permet d' améliorer la compatibilité ou les performances en optimisant les préréglages de la mémoire. Il s' agit d' une méthode plus facile pour overclocker la mémoire.

▶ Memory Extension Mode

Sélectionne le mode d' extension de la mémoire.

- DRAM Timing Mode

Sélectionne le mode de synchronisation de la mémoire. [Auto] Ce réglage sera configuré automatiquement par le BIOS. [Link] Permet à l' utilisateur de configurer les latences DRAM pour tous les canaux de mémoire. [UnLink] Permet à l' utilisateur de configurer les latences DRAM pour chaque canal de mémoire.

- Advanced DRAM Configuration

Appuyez sur Entrée pour accéder au sous-menu. L’ utilisateur peut régler la synchronisation de mémoire pour chaque canal mémoire ou tous les canaux mémoire. Le système peut devenir instable ou ne pas démarrer après modification de la synchronisation de la mémoire. Dans ce cas-là, veuillez effacer les données CMOS et restaurer les réglages par défaut. Référez-vous à la section cavalier/bouton Clear CMOS dans le guide d’ utilisation de la carte mère pour effacer les données CMOS et entrer dans le BIOS pour charger les réglages par défaut.

▶ Memory Force

Permet au menu de configuration du BIOS d' afficher l' état d' overclocking de la mémoire dans la fenêtre AIDE. Plus la mémoire est overclockée, plus la barre est courte.

▶ XMP User Profile

Appuyez sur Entrée pour accéder au sous-menu. Vous pouvez définir manuellement le profil de mémoire XMP.

▶ SA GV

Active ou désactive le SAGV (System Agent Geyserville). Le SAGV peut régler dynamiquement les fréquences de la mémoire selon les conditions du système.

▶ Dynamic Memory Boost

Active ou désactive la fonction d' augmentation de la mémoire dynamique. MRC (Memory Reference Code) entraînera le profil SPD par défaut, en plus du profil XMP sélectionné.

▶ Realtime Memory Frequency

Active ou désactive la fonction de fréquence de la mémoire en temps réel. MRC (Memory Reference Code) entraînera le profil SPD par défaut, en plus du profil XMP sélectionné.

▶ SPD Write Disable

Permet d' activer ou désactiver l'écriture du SPD. Pour des raisons de sécurité, le bit de désactivation d'écriture du SPD doit être défini.

▶ DRAM Training Configuration

Vous pouvez activer ou désactiver les différents algorithmes d' entraînement DRAM dans ce sous-menu. En mode Auto, le BIOS configure ce réglage automatiquement.

▶ Training Mode

Sélectionne le mode d' entraînement DRAM. En mode Auto, le BIOS configure ce réglage automatiquement.

▶ DRAM PMIC Features

▶ VDD Current Limit

Définit la limite de courant VDD.

▶ VDD High Current Threshold

Définit le seuil de courant élevé VDD.

▶ VDD Switching Mode

Définit le mode de commutation VDD.

▶ VDD Switching Frequency

Définit la fréquence de commutation VDD.

▶ VDDQ Current Limit

Définit la limite de courant VDDQ.

▶ VDDQ High Current Threshold

Définit le seuil de courant élevé VDDQ.

▶ VDDQ Switching Mode

Définit le mode de commutation VDDQ.

▶ VDDQ Switching Frequency

Définit la fréquence de commutation VDDQ.

▶ VPP Current Limit

Définit la limite de courant VPP.

▶ VPP High Current Threshold

Définit le seuil de courant élevé VPP.

▶ VPP Switching Mode

Définit le mode de commutation VPP.

▶ VPP Switching Frequency

Définit la fréquence de commutation VPP.

▶ High Temperature Threshold

Définit la valeur du seuil de température élevée.

▶ Command Rate

Définit le taux de commande.

▶ tCL

Définit le temps de latence CAS (Column Address Strobe).

▶ tRCD

Définit le délai RAS vers CAS.

▶ tRP

Définit le temps de précharge de la ligne.

▶ tRAS

Définit le temps actif RAS (Row Address Strobe).

▶ tRFC

Définit le rafraîchissement pour activer/rafraîchir la durée du cycle.

- +Sub Timing Configuration

▶ tRFCPB

Définit le rafraîchissement pour activer/rafraîchir la durée du cycle par banque.

▶ tREFI

Définit le temps de REFI.

▶ tWR

Définit la durée de récupération d'écriture.

▶ tWTR

Définit le délai entre l'écriture et la lecture.

▶ tWTR\_L

Définit le délai entre la dernière opération d'écriture validée et la prochaine commande de lecture au sein du même module.

▶ tRRD

Définit le délai RAS vers RAS.

▶ tRRD\_L

Définit le délai RAS vers RAS dans différents modules du même rang.

▶ tRTP

Définit le délai entre la lecture d'une commande et la précharge de la suivante.

▶ tFAW

Définit le délai dans lequel quatre fenêtre peut être activées dans le même rang.

▶ tCWL

Définit le délai d'écriture CAS.

▶ tCKE

Définit le délai minimum du signal CKE.

▶ tCCD

Définit le délai de la commande de cycle du même paramètre de séparation de rang.

▶ tCCD\_L

Définit le délai de la commande de cycle du même paramètre de séparation de groupe de banque.

▶ +Turn Around Timing Configuration

▶ Turn Around Timing Setting Mode

Sélectionne le délai entre deux commandes de la mémoire.

▶ tRDRDSG

Définit le délai entre deux commandes de lecture entre les différents paramètres de séparation de rang.

▶ tRDRDDG

Définit le délai entre deux commandes de lecture entre les différents modules.

▶ tRDRDDR

Définit le délai entre deux commandes de lecture entre les différents paramètres de séparation de rang.

▶ tRDRDDD

Définit le délai entre deux commandes de lecture entre les différents modules.

▶ tWRWRSG

Définit le délai entre deux commandes d'écriture entre les différents paramètres de séparation de rang.

▶ tWRWRDG

Définit le délai entre deux commandes d'écriture entre les différents modules.

▶ tWRWRDR

Définit le délai entre deux commandes d'écriture entre les différents paramètres de séparation de rang.

▶ tWRWRDD

Définit le délai entre deux commandes d'écriture entre les différents modules.

▶ tRDWRSG

Définit le délai entre une commande de lecture et une commande d'écriture entre les différents paramètres de séparation de rang.

▶ tRDWRDG

Définit le délai entre une commande de lecture et une commande d'écriture entre les différents modules.

▶ tRDWRDR

Définit le délai entre une commande de lecture et une commande d'écriture entre les différents paramètres de séparation de rang.

▶ tRDWRDD

Définit le délai entre une commande de lecture et une commande d'écriture entre les différents modules.

▶ tWRRDSG

Définit le délai entre une commande d'écriture et une commande de lecture entre les différents paramètres de séparation de rang.

▶ tWRRDDG

Définit le délai entre une commande d'écriture et une commande de lecture entre les différents modules.

▶ tWRRDDR

Définit le délai entre une commande d'écriture et une commande de lecture entre les différents paramètres de séparation de rang.

▶ tWRRDDD

Définit le délai entre une commande d'écriture et une commande de lecture entre les différents modules.

- +Advanced Timing Configuration

▶ tWPRE

Définit le temps de tWPRE.

▶ tRPRE

Définit le temps de tRPRE.

▶ tWRPRE

Définit le temps de tWRPRE.

▶ tRDPRE

Définit le temps de tRDPRE.

▶ tPPD

Définit le temps de tPPD.

▶ tXG

Définit le temps de tXG.

▶ tXP

Définit le temps de tXP.

▶ tPRPDEN

Définit le temps de tPRPDEN.

▶ tRDPDEN

Définit le temps de tRDPDEN.

▶ tWRPDEN

Définit le temps de tWRPDEN.

▶ tCPDED

Définit le temps de tCPDED. ▶ tREFIx9 Définit le temps de tREFIx9. ▶ tXSDLL Définit le temps de tXSDLL. ▶ tMOD Définit le temps de tMOD. ▶ tZQCS Définit le temps de tZQCS. ▶ tZQCAL Définit le temps de tZQCAL. ▶ tXSR Définit le temps de tXSR. ▶ tREFSBRD Définit le temps de tREFSBRDS. ▶ tCSH Définit le temps de tCSH. ▶ tCSL Définit le temps de tCSL. ▶ tCA2CS Définit le temps de tCA2CS. ▶ tCKCKEH Définit le temps de tCKCKEH. ▶ tRFM Définit le temps de tRFM. ▶ OREFRI Définit le temps de OREFRI. +Misc Item ▶ Safe Boot Retry Active ce menu pour obtenir la meilleure compatibilité mémoire lors du démarrage. \- Stop And Go Training Active ou désactive l' entraînement Stop And Go. ▶ Divide Memory Timing Active ou désactive la division de synchronisation de la mémoire. En définissant le réglage sur Auto/Activé, la synchronisation de la mémoire sera divisée automatiquement lorsque les vitesses dépasseront 9600. ▶ Memory Bandwidth Enhanced Active ou désactive le mode d' amélioration de la bande passante de la mémoire.

▶ VTT ODT

Active ou désactive la fonction VTT ODT.

▶ Enhanced Interleave

Active ou désactive le support Enhanced Interleave.

- Drv Vref Configuration

▶ DQ ODT Verf Up

Définit le temps de montée de DRAM ODT Vref (référence de tension).

▶ DQ ODT Verf Dn

Définit le temps de descente de DRAM ODT Vref (référence de tension).

▶ DQ Drv Verf Up

Définit le temps de montée de DRAM drive strength Vref (référence de tension).

▶ DQ Drv Verf Dn

Définit le temps de descente de DRAM drive strength Vref (référence de tension).

- CMD Drv Vref Up

Définit le temps de montée de CMD drive Vref (référence de tension).

- CMD Drv Vref Dn

Définit le temps de descente de CMD drive Vref (référence de tension).

▶ CTL Drv Vref Up

Définit le temps de montée de CTL drive Vref (référence de tension).

▶ CTL Drv Vref Dn

Définit le temps de descente de CTL drive Vref (référence de tension).

▶ CLK Drv Vref Up

Définit le temps de montée de CLK drive Vref (référence de tension).

- CLK Drv Vref Dn

Définit le temps de descente de CLK drive Vref (référence de tension).

▶ +On-Die Termination Configuration

- ODT Setting mode

Sélectionnez le mode de réglage pour la configuration de la terminaison sur puce.

DIMMB1

▶ Rtt Wr (CH1/D0)

Définit ODT RTT\_WR pour le slot DIMMB1.

Rtt Nom Rd(CH1/D0)

Définit le temps ODT RTT\_NOM\_RD pour le slot DIMMB1.

Rtt Nom Wr(CH1/D0)

Définit le temps ODT RTT\_NOM\_WR pour le slot DIMMB1. ▶ Rtt Park (CH1/D0) Définit ODT RTT\_PARK pour le slot DIMMB1. ▶ Rtt Park Dqs (CH1/D0) Définit ODT RTT\_PARK DQS pour le slot DIMMB1. DIMMB2 ▶ Rtt Wr (CH1/D01) Définit ODT RTT\_WR pour le slot DIMMB2. Rtt Nom Rd(CH1/D1) Définit le temps ODT RTT\_NOM\_RD pour le slot DIMMB2. Rtt Nom Wr(CH1/D1) Définit le temps ODT RTT\_NOM\_WR pour le slot DIMMB2. ▶ Rtt Park (CH1/D1) Définit ODT RTT\_PARK pour le slot DIMMB2. ▶ Rtt Park Dqs (CH1/D1) Définit ODT RTT\_PARK DQS pour le slot DIMMB2. DIMMA1 ▶ Rtt Wr (CH0/D0) Définit ODT RTT\_WR pour le slot DIMMA1. ▶ Rtt Nom Rd(CH0/D0) Définit le temps ODT RTT\_NOM\_RD pour le slot DIMMA1. ▶ Rtt Nom Wr(CH0/D0) Définit le temps ODT RTT\_NOM\_WR pour le slot DIMMA1. ▶ Rtt Park (CH0/D0) Définit ODT RTT\_PARK pour le slot DIMMA1. ▶ Rtt Park Dqs (CH0/D0) Définit ODT RTT\_PARK DQS pour le slot DIMMA1. DIMMA2 ▶ Rtt Wr (CH0/D1) Définit ODT RTT\_WR pour DIMMA2. ▶ Rtt Nom Rd(CH0/D1) Définit le temps ODT RTT\_NOM\_RD pour le slot DIMMA2. ▶ Rtt Nom Wr(CH0/D1) Définit le temps ODT RTT\_NOM\_WR pour le slot DIMMA2. ▶ Rtt Park (CH0/D1) Définit ODT RTT\_PARK pour le slot DIMMA2. ▶ Rtt Park Dqs (CH0/D1) Définit ODT RTT\_PARK DQS pour le slot DIMMA2. ▶ +On-Die Termination Configuration \- ODT Setting mode Sélectionnez le mode de réglage pour la configuration de la terminaison sur puce. DIMMB1 ▶ Rtt Wr (CH1/D0) Définit ODT RTT\_WR pour le slot DIMMB1. ▶ Rtt Nom Rd(CH1/D0) Définit le temps ODT RTT\_NOM\_RD pour le slot DIMMB1. Rtt Nom Wr(CH1/D0) Définit le temps ODT RTT\_NOM\_WR pour le slot DIMMB1. ▶ Rtt Park (CH1/D0) Définit ODT RTT\_PARK pour le slot DIMMB1. Rtt Park Dqs (CH1/D0) Définit ODT RTT\_PARK DQS pour le slot DIMMB1. DIMMB2 ▶ Rtt Wr (CH1/D01) Définit ODT RTT\_WR pour le slot DIMMB2. Rtt Nom Rd(CH1/D1) Définit le temps ODT RTT\_NOM\_RD pour le slot DIMMB2. Rtt Nom Wr(CH1/D1) Définit le temps ODT RTT\_NOM\_WR pour le slot DIMMB2. ▶ Rtt Park (CH1/D1) Définit ODT RTT\_PARK pour le slot DIMMB2. Rtt Park Dqs (CH1/D1) Définit ODT RTT\_PARK DQS pour le slot DIMMB2. ▶ DIMMA1 ▶ Rtt Wr (CH0/D0) Définit ODT RTT\_WR pour le slot DIMMA1. ▶ Rtt Nom Rd(CH0/D0) Définit le temps ODT RTT\_NOM\_RD pour le slot DIMMA1. ▶ Rtt Nom Wr(CH0/D0) Définit le temps ODT RTT\_NOM\_WR pour le slot DIMMA1. - Rtt Park (CH0/D0) Définit ODT RTT\_PARK pour le slot DIMMA1. ▶ Rtt Park Dqs (CH0/D0) - Définit ODT RTT\_PARK DQS pour le slot DIMMA1. ▶ DIMMA2 - Rtt Wr (CH0/D1) Définit ODT RTT\_WR pour DIMMA2. - Rtt Nom Rd(CH0/D1) Définit le temps ODT RTT\_NOM\_RD pour le slot DIMMA2. - Rtt Nom Wr(CH0/D1) Définit le temps ODT RTT\_NOM\_WR pour le slot DIMMA2. - Rtt Park (CH0/D1) Définit ODT RTT\_PARK pour le slot DIMMA2. - Rtt Park Dqs (CH0/D1) Définit ODT RTT\_PARK DQS pour le slot DIMMA2. ▶ +On-Die Termination Configuration 2 DIMMB1 - CA ODT (CH1/D0/ GA) Définit CA ODT pour le slot DIMMB1. - CS ODT (CH1/D0/ GA) Définit CS ODT pour le slot DIMMB1. - CK ODT (CH1/D0/ GA) Définit CK ODT pour le slot DIMMB1. - CA ODT (CH1/D0/ GB) Définit CA ODT pour le slot DIMMB1. - CS ODT (CH1/D0/ GB) Définit CS ODT pour le slot DIMMB1. - CK ODT (CH1/D0/ GB) Définit CK ODT pour le slot DIMMB1. DIMMB2 - CA ODT (CH1/D1/ GA) Définit CA ODT pour le slot DIMMB2. - CS ODT (CH1/D1/ GA) Définit CS ODT pour le slot DIMMB2. - CK ODT (CH1/D1/ GA) Définit CK ODT pour le slot DIMMB2. ▶ CA ODT (CH1/D1/ GB) Définit CA ODT pour le slot DIMMB2. - CS ODT (CH1/D1/ GB) Définit CS ODT pour le slot DIMMB2. - CK ODT (CH1/D1/ GB) Définit CK ODT pour le slot DIMMB2. ▶ DIMMA1 ▶ CA ODT (CH0/D0/ GA) Définit CA ODT pour le slot DIMMA1. - CS ODT (CH0/D0/ GA) Définit CS ODT pour le slot DIMMA1. - CK ODT (CH0/D0/ GA) Définit CK ODT pour le slot DIMMA1. ▶ CA ODT (CH0/D0/ GB) Définit CA ODT pour le slot DIMMA1. ▶ CS ODT (CH0/D0/ GB) Définit CS ODT pour le slot DIMMA1. - CK ODT (CH0/D0/ GB) Définit CK ODT pour le slot DIMMA1. DIMMA2 ▶ CA ODT (CH0/D1/ GA) Définit CA ODT pour le slot DIMMA2. - CS ODT (CH0/D1/ GA) Définit CS ODT pour le slot DIMMA2. - CK ODT (CH0/D1/ GA) Définit CK ODT pour le slot DIMMA2. ▶ CA ODT (CH0/D1/ GB) Définit CA ODT pour le slot DIMMA2. ▶ CS ODT (CH0/D1/ GB) Définit CS ODT pour le slot DIMMA2. - CK ODT (CH0/D1/ GB) Définit CK ODT pour le slot DIMMA2. ▶ +Power Down Control ▶ Power Down Mode Active ou désactive le mode de mise hors tension. ▶ Min PDWN Idle Counter Définit le compteur minimum de mise hors tension. ▶ Max PDWN Idle Counter Définit le compteur maximum de mise hors tension. ▶ APD Définit le temps APD. ▶ PPD Définit le temps PPD. ▶ Global PD Définit le temps global de mise hors tension périodique.

- Memory Fast Boot

Active ou désactive l'initialisation et le test de la mémoire à chaque démarrage. [Auto] Ce réglage sera configuré automatiquement par le BIOS. [Enabled] La mémoire imitera complètement l' archive de la première initiation et la première formation. La mémoire n'est ensuite plus initialisée ni testée au moment du démarrage, de façon à accélérer le démarrage du système. [Disabled] La mémoire est initialisée et testée à chaque démarrage. [No Training] La mémoire n'est pas testée à chaque démarrage. [SlowTraining] La mémoire est testée à chaque démarrage.

- DigitALL PWN Features

Appuyez sur Entrée pour accéder au sous-menu. Dans le sous-menu, vous pouvez installer des conditions de protection sur tension/courant/température pour le processeur. \- Core Loadline Calibration Control La tension du cœur diminue proportionnellement à la charge du processeur. Une valeur load line calibration (LLC) plus élevée résultera en une tension plus élevée et de bonnes performances d' overclocking, mais augmentera également la température du processeur et du VRM. En mode Auto, le BIOS configure ce réglage automatiquement. \- Core Loadline Saturation Control Active ou désactive le contrôle de saturation de la ligne de charge du cœur. En mode Auto, le BIOS configure ce réglage automatiquement. \- Core Loadline Saturation level(A) Définit le niveau de saturation de la ligne de charge du cœur. En mode Auto, le BIOS configure ce réglage automatiquement. \- Core Over Voltage Protection Définit la valeur pour protéger le cœur contre la surtension. En mode Auto, le BIOS configure ce réglage automatiquement. Une tension plus élevée protège moins et peut endommager le système.

- Core Over Current Protection

Active la protection du cœur contre la surcharge. [Auto] Ce réglage sera configuré automatiquement par le BIOS. [Enhanced] Augmente la gamme de courant pour éviter la surcharge.

- Core Switching Frequency

Définit la vitesse du PWM pour stabiliser la tension du cœur et réduit la gamme d' ondulation. L' augmentation de la vitesse du PWM résultera une température élevée de MOSFET. Ainsi assurez-vous de disposer d' une solution de refroidissement efficace avant d' augmenter la valeur. En mode Auto, le BIOS configure ce réglage automatiquement.

- Core VRM Over Temperature Protection

Active ou désactive la protection contre la surchauffe du VRM du cœur.

▶ GT Loadline Calibration Control

La tension du GPU intégré au processeur diminue proportionnellement à la charge du GPU. Une valeur load line calibration (LLC) plus élevée résultera en une tension plus élevée et de bonnes performances d' overclocking, mais augmentera également la température du processeur et du VRM.

▶ GT Over Voltage Protection

Définit la valeur pour protéger le GPU contre la surtension. En mode Auto, le BIOS configure ce réglage automatiquement. Une tension plus élevée protège moins et peut endommager le système.

▶ GT Over Current Protection

Active la protection du GPU contre la surcharge. [Auto] Ce réglage sera configuré automatiquement par le BIOS. [Enhanced] Augmente la gamme de courant pour éviter la surcharge.

▶ GT Switching Frequency

Définit la vitesse du PWM pour stabiliser la tension du CPU GT et réduit la gamme d' ondulation. L' augmentation de la vitesse du PWM résultera une température élevée de MOSFET. Ainsi assurez-vous de disposer d' une solution de refroidissement efficace avant d' augmenter la valeur. En mode Auto, le BIOS configure ce réglage automatiquement.

▶ GT VRM Over Temperature Protection

Active ou désactive la protection contre la surchauffe du VRM du GPU.

▶ SA Loadline Calibration Control

La tension SA diminue proportionnellement à la charge du SA. Une valeur load line calibration (LLC) plus élevée résultera en une tension plus élevée et de bonnes performances d' overclocking, mais augmentera également la température du processeur et du VRM.

▶ Voltage Related Controls

Appuyez sur Entrée pour accéder au sous-menu. ▶ CPU Under Voltage Protection Active ou désactive la protection du processeur contre les sous-tensions. ▶ CPU High Voltage Protection (VMAX Limit) Active ou désactive la protection du processeur contre la surtension. ▶ CPU P-Core Voltage Limit Définit la valeur de la limite de tension du P-Core du CPU. ▶ CPU E-Core Voltage Limit Définit la valeur de la limite de tension du E-Core du CPU. ▶ CPU Ring Voltage Limit Définit la valeur de la limite de tension du CPU Ring. ▶ SOC SA Voltage Limit Définit la valeur de la limite de tension du SoC SA. \- SOC NGU Voltage Limit Définit la valeur de la limite de tension du SoC NGU. ▶ CPU GT Voltage Limit Définit la valeur de la limite de tension du CPU GT. ▶ CPU VR Voltage Limit Définit la valeur de la limite de tension du CPU VR. ▶ GT VR Voltage Limit Définit la valeur de la limite de tension du GT VR. ▶ SA VR Voltage Limit Définit la valeur de la limite de tension du SA VR. ▶ VCC Core Voltage Mode Définit le mode de tension du cœur VCC. [Auto] Ce réglage sera configuré automatiquement par le BIOS. [Override] Permet de régler la tension manuellement. [Offset Mode] Permet de régler la tension de décalage. ▶ VCC Core Voltage Définit la tension du cœur VCC. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement. ▶ VCC Core Voltage Offset Mode Sélectionne le mode de décalage de tension du cœur VCC. ▶ CPU Core Voltage Offset Définit la valeur de décalage pour la tension du cœur VCC. ▶ CPU Core Voltage Apply Mode Définit le mode d' application pour la tension du cœur CPU.

▶ CPU Core Voltage Mode

Définit le mode de tension du cœur CPU pour s' adapter aux différentes charges de CPU. Ce menu apparaît lorsque la carte mère et le processeur supportent cette fonction. [Auto] Ce réglage sera configuré automatiquement par le BIOS. [Adaptive Mode] Définit la tension adaptative automatiquement pour optimiser les performances du système. [Override Mode] Permet de régler la tension manuellement. [Offset Mode] Permet de régler la tension de décalage et de sélectionner le mode de décalage de tension. [Adaptive + Offset] Définit la tension adaptative automatiquement et vous permet de définir la tension de décalage. [Advanced Offset] Permet de régler manuellement la tension et la tension de décalage dans le sous-menu.

▶ CPU Core Voltage

Définit la tension du cœur CPU. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

▶ CPU Core Voltage Offset Mode

Sélectionne le mode de décalage de tension du cœur CPU.

▶ CPU Core Voltage Offset

Définit la valeur de décalage pour la tension du cœur CPU.

- Advanced Offset Mode

Appuyez sur Entrée pour accéder au sous-menu. \- Set Voltage Offset When Running CPU Ratio x8 ▶ Voltage Offset Control Sélectionne le mode de décalage de tension. ▶ Voltage Offset Target Définit la valeur de décalage. \- Set Voltage Offset When Running CPU Ratio x25 ▶ Voltage Offset Control Sélectionne le mode de décalage de tension. ▶ Voltage Offset Target Définit la valeur de décalage. \- Set Voltage Offset When Running CPU Ratio x35 ▶ Voltage Offset Control Sélectionne le mode de décalage de tension. ▶ Voltage Offset Target Définit la valeur de décalage. - Set Voltage Offset When Running CPU Ratio x43 ▶ Voltage Offset Control Sélectionne le mode de décalage de tension. ▶ Voltage Offset Target Définit la valeur de décalage. - Set Voltage Offset When Running CPU Ratio x48 ▶ Voltage Offset Control Sélectionne le mode de décalage de tension. ▶ Voltage Offset Target Définit la valeur de décalage. \- Set Voltage Offset When Running CPU Ratio x50 ▶ Voltage Offset Control Sélectionne le mode de décalage de tension. ▶ Voltage Offset Target Définit la valeur de décalage. \- Set Voltage Offset When Running CPU Ratio x51 ▶ Voltage Offset Control Sélectionne le mode de décalage de tension. ▶ Voltage Offset Target Définit la valeur de décalage.

▶ CPU E-Core Voltage Mode

Définit le mode de tension du E-Core du CPU pour s' adapter aux différentes charges de CPU. Ce menu apparaît lorsque la carte mère et le processeur supportent cette fonction. [Auto] Ce réglage sera configuré automatiquement par le BIOS. [Adaptive Mode] Définit la tension adaptative automatiquement pour optimiser les performances du système. [Override Mode] Permet de régler la tension manuellement. [Offset Mode] Permet de régler la tension de décalage et de sélectionner le mode de décalage de tension. [Adaptive + Offset] Définit la tension adaptative automatiquement et vous permet de définir la tension de décalage. [Advanced Offset] Permet de régler manuellement la tension et la tension de décalage dans le sous-menu.

▶ CPU E-Core Voltage

Définit la tension du E-Core du CPU. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement. ▶ CPU E-Core Voltage Offset Mode Sélectionne le mode de décalage de tension du E-Core du CPU. ▶ CPU E-Core Voltage Offset Définit la valeur de décalage pour la tension du E-Core du CPU. \- Advanced Offset Mode For CPU E-Core Appuyez sur Entrée pour accéder au sous-menu. ▶ CPU Ring Voltage Mode Définit le mode de tension du CPU Ring. ▶ CPU Ring Voltage Définit la tension du CPU Ring. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement. ▶ CPU Ring Voltage Offset Mode Sélectionne le mode de décalage de tension du CPU Ring. ▶ CPU Ring Voltage Offset Définit la valeur de décalage pour la tension du CPU Ring. \- Advanced Offset Mode For CPU Ring Appuyez sur Entrée pour accéder au sous-menu. ▶ VCC SA Voltage Mode Définit le mode de tension VCC SA. \- VCC SA Voltage Définit la tension VCC SA. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement. ▶ VCC SA Voltage Offset Mode Sélectionne le mode de décalage de tension VCC SA. ▶ VCC SA Voltage Offset Définit la valeur de décalage pour la tension VCC SA. \- SOC SA Voltage Mode Définit le mode de tension du SoC SA. \- SOC SA Voltage Définit la tension du SoC SA. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement. \- SOC NGU/SA Voltage Mode Définit le mode de tension du SoC NGU/SA. \- SOC NGU Voltage Définit la tension du SoC NGU. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement. \- SOC NGU Voltage Offset Mode Sélectionne le mode de décalage de tension du SoC NGU. \- SOC NGU Voltage Offset Définit la valeur de décalage pour la tension du SoC NGU. \- Advanced Offset Mode For SOC NGU Appuyez sur Entrée pour accéder au sous-menu. ▶ VCC GT Voltage Mode Définit le mode de tension VCC GT. ▶ VCC GT Voltage Définit la tension VCC GT. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement. ▶ VCC GT Voltage Offset Mode Sélectionne le mode de décalage de tension VCC GT. \- VCC GT Voltage Offset Définit la valeur de décalage pour la tension VCC GT. ▶ CPU GT Voltage Mode Définit le mode de tension CPU GT. ▶ CPU GT Voltage Définit la tension CPU GT. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement. ▶ CPU GT Voltage Offset Mode Sélectionne le mode de décalage de tension CPU GT. ▶ CPU GT Voltage Offset Définit la tension de décalage pour la tension CPU GT. \- Advanced Offset Mode CPU GT Appuyez sur Entrée pour accéder au sous-menu. ▶ CPU VNNAON Voltage Définit la tension CPU VNNAON. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement. ▶ CPU VDD2 Voltage Définit la tension CPU VDD2. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement. ▶ CPU IO Voltage Définit la tension CPU IO. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

▶ CPU PROC 1.8 Voltage

Définit la tension CPU PROC 1.8. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

▶ CPU SOC 1.8 Voltage

Définit la tension CPU SOC 1.8. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

▶ CPU DDR 1.8 Voltage

Définit la tension CPU DDR 1.8. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

▶ DRAM High Voltage Mode

Active ou désactive le mode de surtension DRAM. Il s'agit d'une méthode non standard pour ajuster la tension de sortie d'un PMIC, qui peut conduire à l'instabilité et à l'endommagement de l'appareil.

- DRAM Voltage Mode

Sélectionne le mode de tension DRAM. [Link] Vous permet de configurer la tension DRAM pour tous les canaux mémoire. [UnLink] Vous permet de configurer la tension DRAM pour le canal mémoire respectif.

- DRAM Voltage

Définit la tension DRAM pour tous les canaux mémoire. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

- DRAM DIMMB1 Voltage

Définit la tension DRAM DIMMB1 séparément. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

- DRAM DIMMB2 Voltage

Définit la tension DRAM DIMMB2 séparément. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

- DRAM DIMMA1 Voltage

Définit la tension DRAM DIMMA1 séparément. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

- DRAM DIMMA2 Voltage

Définit la tension DRAM DIMMA2 séparément. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

- DRAM VDDQ Voltage

Définit la tension DRAM VDDQ. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

▶ DRAM DIMMB1 VDDQ Voltage

Définit la tension DRAM VDDQ pour le slot DIMMB1. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

▶ DRAM DIMMB2 VDDQ Voltage

Définit la tension DRAM VDDQ pour le slot DIMMB2. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

▶ DRAM DIMMA1 VDDQ Voltage

Définit la tension DRAM VDDQ pour le slot DIMMA1. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

▶ DRAM DIMMA2 VDDQ Voltage

Définit la tension DRAM VDDQ pour le slot DIMMA2. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

- DRAM VPP Voltage

Définit la tension DRAM VPP. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

▶ DRAM DIMMB1 VPP Voltage

Définit la tension DRAM VPP pour le slot DIMMB1. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

▶ DRAM DIMMB2 VPP Voltage

Définit la tension DRAM VPP pour le slot DIMMB2. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

▶ DRAM DIMMA1 VPP Voltage

Définit la tension DRAM VPP pour le slot DIMMA1. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

▶ DRAM DIMMA2 VPP Voltage

Définit la tension DRAM VPP pour le slot DIMMA2. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

PLL Trim Controls

Appuyez sur Entrée pour accéder au sous-menu.

▶ P-Core PLL Trim Voltage Offset

Définit la valeur de décalage pour la tension P-Core PLL.

- Ring PLL Trim Voltage Offset

Définit la valeur de décalage pour la tension Ring PLL.

- SOC SA PLL Trim Voltage Offset

Définit la valeur de décalage pour la tension SoC SA PLL.

▶ E-Core PLL Trim Voltage Offset

Définit la valeur de décalage pour la tension E-Core PLL. \- MC PLL Trim Voltage Offset Définit la valeur de décalage pour la tension MC PLL. ▶ CPU SA PLL Trim Voltage Offset Définit la valeur de décalage pour la tension CPU SA PLL. ▶ P-Core PLL IREF Tune Offset Définit la valeur de décalage pour la tension P-Core PLL IREF. ▶ E-Core PLL IREF Tune Offset Définit la valeur de décalage pour la tension E-Core PLL IREF.

- Memory OC Retry Count

Définit le nombre de tentatives d' overclocking de la mémoire. Si l' overclocking de la mémoire échoue après le nombre de tentatives spécifié, le système démarre en utilisant les derniers réglages de mémoire réussis.

▶ CPU Memory Changed Detect

Active ou désactive le message d' avertissement du système au démarrage lorsque le processeur ou la mémoire ont été remplacés. [Enabled] Le système émettra un message d' avertissement pendant le démarrage et vous devez charger les réglages par défaut pour les nouveaux périphériques. [Disabled] Désactive cette fonction et garde les réglages BIOS actuels.

▶ OC Quick View Timer

Définit la durée des valeurs des paramètres OC affichées à l'écran. Si la fonction est désactivée, le BIOS n'affichera pas les variations des paramètres OC.

▶ CPU Specifications

Appuyez sur Entrée pour accéder au sous-menu. Ce sous-menu affiche les caractéristiques du processeur installé. Vous pouvez également accéder à ce sous-menu à tout moment en appuyant sur la touche F4. Fonctionne en lecture seule. ▶ CPU Technology Support Appuyez sur Entrée pour accéder au sous-menu. Ce sous-menu présente les principales caractéristiques du processeur installé. Fonctionne en lecture seule.

▶ MEMORY-Z

Appuyez sur Entrée pour accéder au sous-menu. Ce sous-menu affiche tous les réglages et timings de la mémoire installée. Vous pouvez également accéder à ce sous-menu à tout moment en appuyant sur la touche F5. ▶ DIMMx Memory SPD Appuyez sur Entrée pour accéder au sous-menu. Ce sous-menu affiche les informations de la mémoire installée. Fonctionne en lecture seule.

▶ CPU Features

Appuyez sur Entrée pour accéder au sous-menu.

- Limit CPUID Maximum

Active ou désactive la valeur CPUID étendue. [Enabled] Le BIOS limite la valeur d' entrée CPUID maximale pour éviter les problèmes de démarrage du système d' exploitation plus ancien qui ne supporte pas le processeur avec une valeur CPUID étendue. [Disabled] Utilise la valeur d' entrée CPUID maximale réelle.

Intel Virtualization Tech

Active ou désactive la technologie Intel Virtualization. [Enabled] Active la technologie Intel Virtualization et permet à une plate-forme d'exécuter plusieurs systèmes d'exploitation dans des partitions indépendantes. Le système peut fonctionner virtuellement en tant que plusieurs systèmes. [Disabled] Désactive cette fonction.

Intel VT-D Tech

Active ou désactive la technologie Intel VT-D (Intel Virtualization for Directed I/O).

▶ Control IOMMU Pre-boot Behavior

Active ou désactive l’unité de gestion de la mémoire d’entrée/sortie du système (IOMMU) dans l’environnement de prédémarrage. Ce menu est disponible lorsque la technologie Intel VT-D est est activée.

▶ DMA Control Guarantee

Active ou désactive la garantie de contrôle de l' accès direct à la mémoire (DMA). Ce menu est disponible lorsque la technologie Intel VT-D est activée.

▶ CPU AES Instructions

Active ou désactive la fonction CPU AES (Advanced Encryption Standard-New Instructions). Ce menu apparaît si le processeur supporte cette fonction.

▶ CFG Lock

Active ou désactive le bit de verrouillage CFG du MSR 0xE2[15]. [Enabled] Active le bit de verrouillage CFG. [Disabled] Désactive le bit de verrouillage CFG.

Intel Dynamic Tuning Technology

Active ou désactive la technologie Intel Dynamic Tuning.

▶ Total Memory Encryption

Active ou désactive le chiffrement total de la mémoire (TME) qui protège les diverses données stockées dans la DRAM contre les attaques matérielles.

▶ NPU Device

Active ou désactive le périphérique NPU (Neural Processing Unit).

Sécurité

Utilisez ce menu pour régler le mot de passe administrateur et le mot de passe utilisateur pour la sécurité du système. Ce menu vous permet également de régler la fonction TPM (Trusted Platform Module).

MSI CLICK BIOS X E2 Mode Advanced BIOS System Status Advanced Overclocking Security Boot Save & Exit Security Administrator Password User Password U-Key Administrator Password U-Key > Make U Key at U-Key Execution Level > Trusted Computing > Chassis Inclusion Configuration > Secure Boot Not installed Not installed Not installed Information Maintenance HES-DRM-ACE IRES-TES3 SCE Inc. AVE200001 VAS HES-DRM-ACE IRES-TES3 System Temperature 45 °C CPU Microsoft CM TM LLC 9.286K Frequency 14x34ms Core Voltage 1.222 V Core Temperature/Hz 45 °C DRAM Size 163N MB Speed 688 M77s Voltage System 12V 12.16A V System 5V 5.81D V System 1.2V 3.13X V Tate Next Group Start + Start Previous Group Best Priority 1st-11 Mon Oct 07, 2024

- Administrator Password

Définit le mot de passe administrateur pour la sécurité du système. L' utilisateur a tous les droits pour modifier les menus du BIOS avec un mot de passe administrateur. Après avoir défini le mot de passe administrateur, l' état de ce menu affichera Installé.

- User Password

Définit le mot de passe utilisateur pour la sécurité du système. L' utilisateur dispose de droits limités pour modifier les menus du BIOS avec un mot de passe utilisateur. Ce menu sera disponible lorsque le mot de passe administrateur sera défini. Après avoir défini le mot de passe utilisateur, l' état de ce menu affichera installé.

▶ Password Check

Sélectionne une condition de demande de mot de passe. [Setup] Un mot de passe sera demandé pour accéder à la configuration du BIOS. [Boot] Un mot de passe sera demandé pour démarrer le système.

▶ Password Protection

Pour conserver une certaine souplesse dans la gestion des mots de passe, réglez la protection par mot de passe sur Normal afin de permettre la suppression du mot de passe via une réinitialisation du CMOS ou une mise à jour du BIOS. Pour renforcer la sécurité et empêcher l' effacement non autorisé du mot de passe, réglez-le sur Enforce.

Important

Lors de la sélection des menus de mot de passe administrateur/utilisateur, une fenêtre avec un champ pour le mot de passe apparaît à l' écran. Tapez le mot de passe puis appuyez sur Entrée. Ce mot de passe remplacera tous les mots de passe précédents de la mémoire CMOS. Vous serez invité à confirmer le mot de passe. Vous pouvez également appuyer sur la touche Esc pour abandonner la sélection. Pour effacer le mot de passe défini, appuyez sur Entrée lorsque vous devez saisir un nouveau mot de passe. Un message confirmera que le mot de passe est désactivé. Une fois le mot de passe désactivé, vous pouvez accéder à la configuration et au système d'exploitation sans autorisation.

▶ U-Key

Active ou désactive la clé USB en tant que clé de type U-key.

▶ Make U-Key at

Spécifie une clé USB en tant que clé de type U-key pour verrouiller votre ordinateur. Seules les personnes possédant cette clé USB spécifique pourront utiliser l'ordinateur.

▶ U-Key Execution Level

Réglé sur Enforce, le système peut être configuré pour se verrouiller en cas d'absence de la clé de sécurité USB. Cependant, le paramètre de sécurité peut être réinitialisé en mode normal via une réinitialisation du CMOS ou une mise à jour du BIOS en cas de perte de la clé USB.

- Trusted Computing

Définit la fonction TPM (Trusted Platform Module).

- Security Device Support

Active ou désactive la fonction TPM pour créer la clé d' approbation pour accéder au système.

- TPM Device Selection

Définit l' appareil de sécurité. [dTPM] pour matériel TPM. [fTPM 2.0] pour logiciel TPM.

▶ SHA256 PCR Bank

Active ou désactive la banque PCR SHA256.

▶ SHA384 PCR Bank

Active ou désactive la banque PCR SHA384.

- SM3\_256 PCR Bank

Active ou désactive la banque PCR SM3\_256.

▶ Pending operation

Définit l' action de l' opération TPM en attente. [None] Annule la sélection. [TPM Clear] Efface toutes les données sauvegardées par TPM. ▶ Platform Hierarchy Active ou désactive la hiérarchie de plateforme. \- Storage Hierarchy Active ou désactive la hiérarchie de stockage. ▶ Endorsement Hierarchy Active ou désactive la hiérarchie d' approbation. ▶ Physical Presence Spec Version Sélectionne la version des caractéristiques PPI (Physical Presence Interface).

- Chassis Intrusion Configuration

Appuyez sur Entrée pour accéder au sous-menu. \- Chassis Intrusion Active ou désactive l'enregistrement des messages lorsque le châssis est ouvert. Cette fonction est disponible si le châssis est équipé d'un commutateur d'intrusion dans le châssis. [Enabled] Une fois le châssis ouvert, le système enregistrera et émettra un message d' avertissement. [Reset] Efface le message d' avertissement. Après avoir effacé le message, veuillez revenir à Activé ou Désactivé. [Disabled] Désactive cette fonction.

- Secure Boot

Appuyez sur Entrée pour accéder au sous-menu. \- Secure Boot La fonction de démarrage sécurisé ne peut être activée que lorsque la clé de plateforme (PK) est enregistrée et s' exécute en conséquence. \- Secure Boot Mode Sélectionne le mode de démarrage sécurisé. Ce menu apparaît lorsque Secure Boot est activé. [Standard] Le système chargera automatiquement les clés sécurisées du BIOS. [Custom] Permet à l’ utilisateur de configurer les paramètres de démarrage sécurisé et de charger les clés sécurisées manuellement. \- Secure Boot Preset Définit la compatibilité du matériel/système d' exploitation pour supporter le matériel/système d' exploitation non UEFI ou non conforme avec des paramètres optimisés, ou applique la sécurité maximale pour garantir la validation complète de tous les composants du système. ▶ Key Management Appuyez sur Entrée pour accéder au sous-menu. Gérer les clés de démarrage sécurisé. Ce menu apparaît lorsque Secure Boot Mode est réglé sur Custom. ▶ Factory Key Provision Active ou désactive les clés d' usine par défaut.

- Restore Factory Keys

Vous permet d' installer toutes les clés d' usine par défaut.

- Reset To Setup Mode

Vous permet de supprimer toutes les clés de démarrage sécurisé de la NVRAM.

▶ Enroll Efi Image

Permet à l' image de s' exécuter en mode de démarrage sécurisé. Inscrivez le certificat SHA256 Hash d' image PE dans la base de données de signatures autorisées (db).

- Export Secure Boot Variables

Exporte le contenu NVRAM des variables de démarrage sécurisé vers un fichier.

▶ Platform Key(PK)

La clé de plateforme (PK) peut protéger le firmware de toute modification non authentifiée. Le système vérifiera la PK avant que votre système n' entre dans le système d' exploitation. La clé de plateforme (PK) est utilisée pour mettre à jour la clé de chiffrement de clé (KEK).

▶ Key Exchange Keys (KEK)

La clé de chiffrement de clé (KEK) est utilisée pour la mise à jour de la base de données ou de la base DBX.

▶ Authorized Signatures (db)

Authorized Signatures (DB) répertorie les signatures autorisées pouvant être chargées.

▶ Forbidden Signatures (dbx)

Forbidden Signatures (DBX) répertorie les signatures interdites qui ne sont pas approuvées et ne peuvent pas être chargées.

▶ Authorized TimeStamps (dbt)

Authorized TimeStamps (DBT) répertorie les signatures ayant des horodatages autorisés.

- OsRecovery Singnatures(dbr)

Répertorie les signatures disponibles pour la récupération du système d'exploitation.

Démarrage

Définit la séquence de démarrage des périphériques du système.

MSI CLICK BIOS X E2 Mode Advanced PS System Status Advanced Overstecking Security Boot Save & Exit Boot Boot Configuration FUJ Screen Logo Display GOZBOS Backup NumLock State POST Base MSI Fast Boot Fast Boot FIXED BOOT ORDER Priorities Boot Option #1 Boot Option #2 Boot Option #3 Boot Option #4 Boot Option #5 Boot Option #6 Boot Option #7 Boot Option #8 Boot Option #9 Boot Option #10 Boot Option #11 Boot Option #12 Boot Option #13 Boot Option #14 Boot Option #15 Boot Option #16 Boot Option #17 Boot Option #18 Boot Option #19 Boot Option #20 Boot Option #21 Boot Option #22 Boot Option #23 Boot Option #24 Boot Option #25 Boot Option #26 Boot Option #27 Boot Option #28 Boot Option #29 Boot Option #30 Boot Option #31 Boot Option #32 Boot Option #33 Boot Option #34 Boot Option #35 Boot Option #36 Boot Option #37 Boot Option #38 Boot Option #39 Boot Option #40 Boot Option #41 Boot Option #42 Boot Option #43 Boot Option #44 Boot Option #45 Boot Option #46 Boot Option #47 Boot Option #48 Boot Option #49 Boot Option #50 Boot Option #51 Boot Option #52 Boot Option #53 Boot Option #54 Boot Option #55 Boot Option #56 Boot Option #57 Boot Option #58 Boot Option #59 Boot Option #60 Boot Option #61 Boot Option #62 Boot Option #63 Boot Option #64 Boot Option #65 Boot Option #66 Boot Option #67 Boot Option #68 Boot Option #69 Boot Option #70 Boot Option #71 Boot Option #72 Boot Option #73 Boot Option #74 Boot Option #75 Boot Option #76 Boot Option #77 Boot Option #78 Boot Option #79 Boot Option #80 Boot Option #81 Boot Option #82 Boot Option #83 Boot Option #84 Boot Option #85 Boot Option #86 Boot Option #87 Boot Option #88 Boot Option #89 Boot Option #90 Boot Option #91 Boot Option #92 Boot Option #93 Boot Option #94 Boot Option #95 Boot Option #96 Boot Option #97 Boot Option #98 Boot Option #99 Boot Option #100

- Full Screen Logo Display

Active ou désactive l' affichage du logo en plein écran pendant le POST (Power-On Self-Test). [Enabled] Affiche le logo en plein écran. [Disabled] Affiche les messages de l' étape du POST.

GO2BIOS

Permet au système d' entrer directement dans la configuration du BIOS en appuyant sur le bouton d' alimentation pendant 5 secondes. [Enabled] Le système démarre directement dans la configuration du BIOS en appuyant longuement sur le bouton d' alimentation pendant environ 5 secondes lorsque le système est éteint (état S5). [Disabled] Désactive cette fonction.

- Bootup NumLock State

Sélectionne l' état de NumLock pendant le démarrage du système.

POST Beep

Active ou désactive le bip sonore pendant le POST (Power-On Self-Test).

MSI Fast Boot

MSI Fast Boot est le moyen le plus rapide de démarrer le système. Lorsqu'il est activé, les périphériques USB, PS2 et SATA ne seront pas détectés lors du démarrage. [Enabled] Active la fonction MSI Fast Boot pour accélérer le temps de démarrage. Le champ Fast Boot suivant sera désactivé et corrigé. [Disabled] Désactive MSI Fast Boot.  Si MSI Fast Boot est activé, vous ne pourrez pas accéder à la configuration du BIOS dans MSI Center. Il faudra le désactiver pour pouvoir y accéder.

▶ Fast Boot

Active ou désactive la fonction de démarrage rapide de Windows 10. Ce menu est uniquement disponible lorsque MSI Fast Boot est désactivé. \- Boot Option #1/ #2/ #3/ #4/ #5/ #6/ #7 Ces éléments spécifient l'ordre de priorité des périphériques de démarrage.

▶ UEFI USB Key Drivers BBS Priorities

Cet élément est utilisé pour établir un ordre de priorité des clé USB connectées.

Enregistrer et quitter


MSI E2 Mode Advanced PS System Status Advanced Overclocking Security Boot Save & Exit Save & Exit Discard Changes and Exit Save Changes and Reboot Save Options Save Changes Discard Changes Restore Defaults Boot Override UEFI: ADATA USB Flash Drive 00, Partition 1 (ADATA USB Flash Drive00) UEFI: Built-In EFI Shell Information Multiheader AECs DRACE BPD-TESS BDS Inc. ETC/MSI M-16 BDS Build Unit 84.04.2024 Screen Temporary 48°C CPU msdFT CardTM Utilo 7.28K Pressure 5.45 $/Hz Save Voltage 1.228 V Load Temperature 68°C DNAM Size 16.8k MΩ Speed 480 MT/s Vizeat Return 12V 12.12V System 3x 5.80V System 2x 3.25V Tube Load Group USB + Tube Previous Group Boot Priority 1st11: Alon Oct 07, 2024

\- Discard Changes and Exit Quitte la configuration du BIOS sans enregistrer les modifications. \- Save Changes and Reboot Enregistre toutes les modifications et redémarre le système. \- Save Changes Enregistre les modifications en cours. \- Discard Changes Ignore toutes les modifications et restaure les valeurs précédentes. \- Restore Defaults Restaure ou charge toutes les valeurs par défaut. \- Boot Override Les périphériques amorçables installés apparaissent dans ce menu. Vous pouvez en sélectionner un comme périphérique de démarrage.

Réinitialiser le BIOS

Si vous rencontrez certains problèmes avec votre ordinateur, la restauration des paramètres par défaut du BIOS peut vous aider. Vous pouvez réinitialiser les paramètres du BIOS en utilisant les méthodes suivantes : - Entrez dans la configuration du BIOS et appuyez sur la touche F6 pour charger les réglages par défaut optimisés. - Utilisez le cavalier Clear CMOS sur la carte mère pour réinitialiser le BIOS. - Si votre carte mère dispose d'un bouton Clear CMOS sur le panneau E/S arrière, appuyez dessus pour réinitialiser le BIOS.  Assurez-vous que l' ordinateur est hors tension avant d' effacer les données CMOS. Pour plus de détails, reportez-vous à la section Cavalier/bouton Clear CMOS du manuel.

Mettre le BIOS à jour

Mettre le BIOS à jour avec M-FLASH

Avant de commencer le processus M-Flash, assurez-vous que vous avez : \- Une clé USB d' une capacité de 32 Go ou moins, formatée en FAT32.  Le M-Flash ne supporte que le format FAT32 et la clé USB ne doit pas dépasser 32 Go. - Un ordinateur avec accès à Internet. - Un chargeur électrique standard. Veuillez suivre les étapes ci-dessous pour mettre à jour le BIOS : 1. Téléchargez le dernier profil BIOS compatible à votre carte mère sur le site MSI et enregistrez-le sur la clé USB. 2. Si votre carte mère est équipée d'un commutateur Multi-BIOS, accédez au BIOS ROM voulu. 3. Insérez la clé USB dans le port USB de votre carte mère. 4. Entrez dans le mode flash par l'une des méthodes suivantes : - Redémarrez et appuyez sur la touche Ctrl + F5 pendant le processus de POST, puis cliquez sur Oui pour redémarrer le système. - Redémarrez et appuyez sur la touche Del pendant le processus de POST pour entrer dans le BIOS. Cliquez sur le bouton M-FLASH et cliquez sur Oui pour redémarrer. 5. Sélectionnez un profil BIOS dans le menu Fichier M-FLASH et appuyez sur la touche Entrée. 6. Lorsqu'un message de vérification de fichier s'affiche, cliquez sur Oui pour lancer la mise à jour du BIOS. Une fois la mise à jour terminée, le système redémarrera automatiquement.

Mettre le BIOS à jour avec MSI Center

Avant la mise à jour : - Assurez-vous que le pilote LAN est installé et que l'ordinateur est connecté à internet. - Désactivez tous les autres d' application avant de mettre à jour le BIOS. Mettre le BIOS à jour : 1. Installez et lancez MSI Center, puis accédez à la page Support. 2. Sélectionnez Live Update et cliquez sur le bouton Avancé. 3. Sélectionnez le profil BIOS et cliquez sur le bouton Installer. 4. Le rappel d'installation apparaît. Cliquez ensuite sur le bouton Installer. Le système redémarrera automatiquement pour mettre à jour le BIOS. Une fois la mise à jour terminée, le système redémarrera automatiquement.

Mettre le BIOS à jour avec Bouton Flash BIOS

1. Téléchargez le dernier profil BIOS compatible à votre carte mère sur le site MSI. 2. Renommez le profil BIOS en MSI.ROM et sauvegardez-le sur le répertoire racine de la clé USB. 3. Connectez l'alimentation aux connecteurs CPU\_PWR1 et ATX\_PWR1. (Pas besoin d'installer le processeur et la mémoire.) 4. Branchez la clé USB contenant le fichier MSI.ROM au Port Flash BIOS sur le panneau E/S arrière. 5. Appuyez sur le Bouton Flash BIOS pour flasher le BIOS. La LED commence à clignoter pour indiquer que le processus a commencé. Une fois le processus terminé, la LED s' éteint.

Avis de Copyright et marques

msi

MSI

微星

微星科技

MICRO-STAR INTERNATIONAL

 Copyright © Micro-Star Int’ l Co., Ltd. Tous droits réservés. Le logo MSI utilisé est une marque déposée de Micro-Star Int’ l Co., Ltd. Toutes les autres marques et noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs. Aucune garantie quant à l’ exactitude ou à l’ exhaustivité n’ est formulée explicitement ou implicitement. MSI se réserve le droit d’ apporter des modifications à ce document sans préavis.

Révision

Version 1.0, 10/2024. Première édition.
