CDPXXE1W7 - Moniteur Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur
Marque	Festo
Modèle	CDPXXE1W7
Alimentation	24 V CC (typique)
Connecteur série	RS-485, 8 broches, voir notice pour l'affectation
Port Ethernet	RJ45, 8 broches, câblage T568B
Fonctions principales	Affichage, interface série, interface Ethernet
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Ne pas ouvrir l'appareil sous tension. Respecter les normes locales pour la mise au rebut des piles et des équipements électriques.
Recyclage	Conforme à la directive européenne DEEE 2012/19/UE. Ne pas jeter avec les déchets ménagers.
Dimensions de découpe	Voir schéma dans la notice
Poids	Non spécifié

FOIRE AUX QUESTIONS - CDPXXE1W7 Festo

Comment connecter le moniteur en RS-485 ?

Pour fonctionner en RS-485, les broches 1-2 et 4-3 du connecteur série doivent être connectées en externe. Reportez-vous au schéma d'affectation des broches dans la notice.

Quel est le câblage du port Ethernet ?

Le port Ethernet utilise un câblage T568B. L'affectation des broches est : 1 Blanc-Orange, 2 Orange, 3 Blanc-Vert, 4 Bleu, 5 Blanc-Bleu, 6 Vert, 7 Blanc-Marron, 8 Marron.

Comment éliminer l'appareil en fin de vie ?

Cet appareil ne peut pas être éliminé comme déchet ménager. Il doit être recyclé conformément à la directive européenne DEEE 2012/19/UE. Les batteries doivent être jetées selon la réglementation locale.

Puis-je utiliser l'appareil sur une alimentation 120 V ?

L'alimentation recommandée est de 24 V CC. L'utilisation d'une tension différente pourrait endommager l'appareil. Consultez la notice pour les spécifications exactes.

Que faire si l'écran ne s'allume pas ?

Vérifiez d'abord l'alimentation et les connexions. Assurez-vous que le câble d'alimentation est correctement branché et que la tension est de 24 V CC. Si le problème persiste, contactez le service après-vente.

Comment nettoyer l'écran ?

Utilisez un chiffon doux et sec pour nettoyer l'écran. N'utilisez jamais de produits abrasifs, de solvants ou de nettoyants liquides qui pourraient endommager la surface.

Puis-je ouvrir l'appareil pour le réparer ?

Non, l'appareil ne doit pas être ouvert sous tension. Toute intervention interne doit être effectuée par un technicien qualifié. L'ouverture non autorisée peut annuler la garantie.

Quelles sont les dimensions de l'appareil ?

Les dimensions exactes ne sont pas fournies dans la notice. Reportez-vous au schéma de découpe pour les dimensions de montage.

Comment obtenir une traduction de la notice ?

Sur la page de téléchargement, vous pouvez sélectionner votre langue et indiquer votre email pour recevoir une version traduite.

Quel type de câble série est nécessaire ?

Le connecteur série est un RS-485 sur 8 broches. Utilisez un câble blindé avec une paire torsadée pour les signaux différentiels. Les broches 1-2 et 4-3 doivent être connectées en externe pour le mode RS-485.

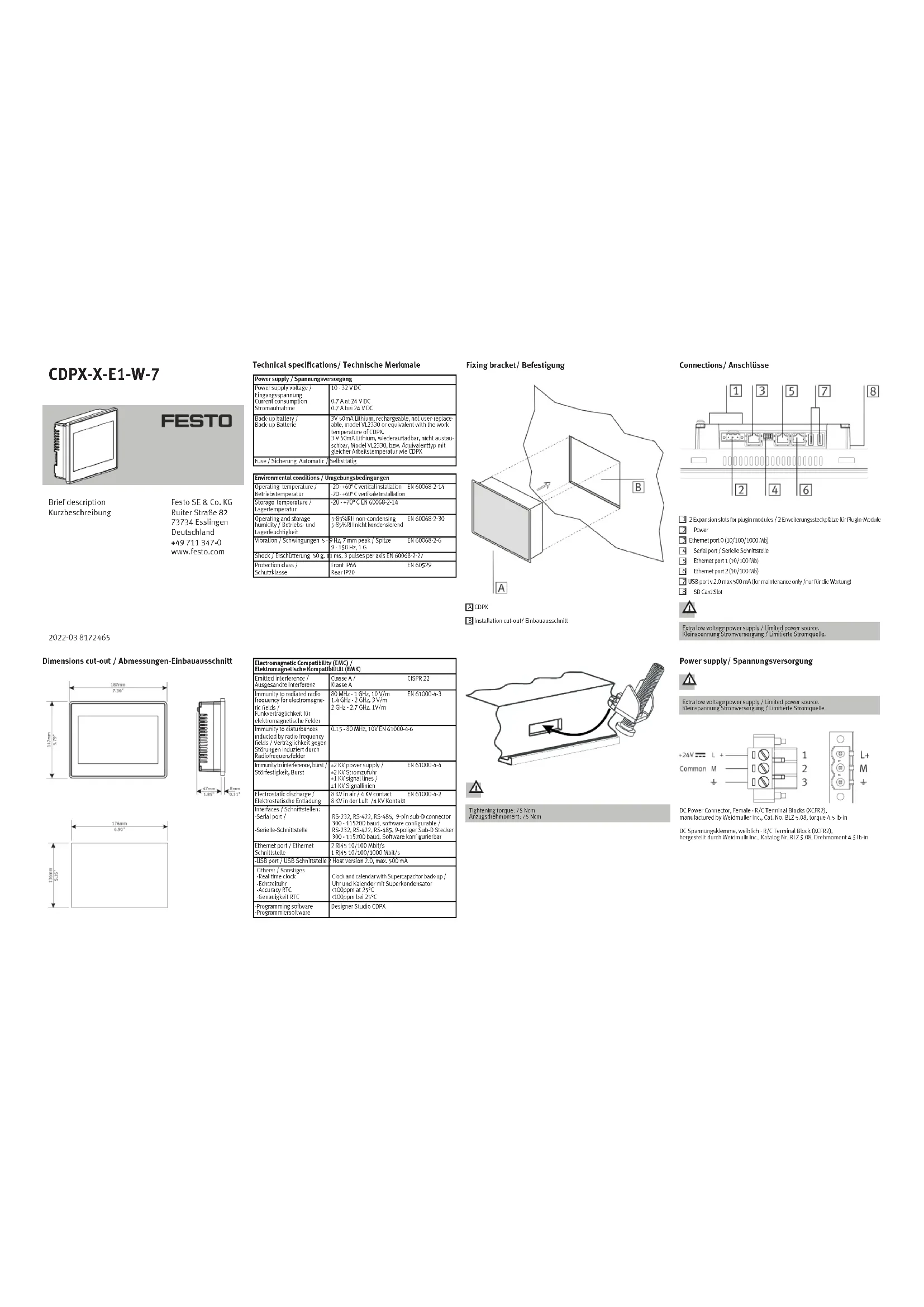

MODE D'EMPLOI CDPXXE1W7 Festo

Caratteristiche tecniche / Caractéristiques techniques

Dimensioni taglio / Dimensions de la découpe de montage

Non-aprire l'apparecchio d'uso sotto tensione. Ne pas mûvir l'apparel lorsqu'il est sous tension.

Interfaccia seriale con associazione Pin / Connecteur série et affectation des broches

1 2 3 4 5 6 7 8 Pin Descrizione / Description 1 R K/CHB- 2 T K/CHA- 3 CTS/CHB+ 4 FTS/CIA+ 5 USCa → V Sartie +5 6 S NO 7 8 S HELD

Per fonctionnaire in RS-485 i pin 1-2 e 4-3 devono essere collegati esternamente/ Pour fonctionner en RS-485, les broches 1-2 et 4-3 doivent être connectées en externe

Porta Ethernet / Port Ethernet

Pin	Description / Beschreibung
1	T+
2	T-
3	R+
4	n/c
5	n/c
6	R-
7	n/c
8	n/c

Es./Par ex. ble Pin out 5688

Pin
1	Banco-Aracone / Blanc-Orange
2	Aracone / Orange
3	Banco-Verde / Blanc-Vert.
4	Blu / Bleu
5	Banco-Blu / Blanc-Bleau
6	Verde / Vert.
7	Banco-Marrone / Blanc-Marran
8	Marrone / Marran

Smaltire le batterie rispettando le normative locali. Les batteries doivent être jetées conformément à la réglementation locale.

Questo dispositiva non può essere smaltu come rifiute domestica in accordo alla Direktive Europa RAEE 2012/19/UE Cet appareil ne peut pas être éliminé en tant que déchet domestique, mais conformément à la directive européenne DEEE 2012/19/UE
