DWUD2 - Disjoncteur différentiel Eberle - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disjoncteur différentiel avec protection contre les surtensions et sous-tensions
Marque	Eberle
Modèle	DWUD2
Dimensions (L x H x P)	36 mm (2 modules) x 90 mm x 65 mm
Poids	Environ 150 g
Alimentation	230 V AC, 50 Hz
Fonctions principales	Protection contre les surtensions et sous-tensions réglables, temporisation réglable, indication par LED (alimentation, sortie relais)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Installation par un électricien qualifié. Respecter les normes électriques en vigueur. Débrancher l'alimentation avant toute intervention.
Pièces détachées et réparabilité	Non réparable. En cas de défaut, remplacer l'appareil par un modèle identique.
Informations générales	Fixation sur rail DIN 35 mm. Conforme aux normes CE. Indice de protection IP20. Température de fonctionnement : -10°C à +50°C.

FOIRE AUX QUESTIONS - DWUD2 Eberle

Comment régler le seuil de surtension ?

Tournez le potentiomètre Max (repère 2 ou 3 selon version) pour ajuster le seuil de déclenchement en surtension. La valeur est indiquée sur le cadran.

Comment régler le seuil de sous-tension ?

Utilisez le potentiomètre Min (repère 4 ou similaire) pour définir le seuil de sous-tension. Tournez dans le sens horaire pour augmenter la sensibilité.

Que signifie la LED verte ?

La LED verte (repère 5) indique que l'alimentation est présente et que l'appareil est sous tension.

Que signifie la LED jaune ?

La LED jaune (repère 4 ou 6) indique l'état de la sortie relais. Si elle est allumée, le relais est activé (tension normale). Si éteinte, le relais est déclenché.

Comment régler la temporisation ?

Utilisez les potentiomètres T11 et T12 (repères 7 et 8) pour ajuster le délai avant déclenchement en sous-tension et surtension respectivement.

Le disjoncteur différentiel protège-t-il contre les courts-circuits ?

Ce modèle est principalement conçu pour la protection contre les surtensions et sous-tensions. Pour la protection contre les courts-circuits, un disjoncteur magnéto-thermique doit être ajouté en série.

Peut-il être monté sur un rail DIN ?

Oui, l'appareil est équipé d'un ressort de clipsage (repère 9) pour un montage facile sur rail DIN 35 mm.

Quelle est la plage de tension de fonctionnement ?

La plage est sélectionnable via le commutateur (repère 1). Les gammes typiques sont 200-240 V ou 380-415 V selon le modèle.

Comment tester le bon fonctionnement du relais ?

Simulez une surtension ou sous-tension en ajustant les potentiomètres en dessous ou au-dessus des seuils. La LED jaune doit s'éteindre et le relais basculer après la temporisation.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'alimentation électrique et les connexions. Si la LED verte reste éteinte, l'appareil est peut-être défectueux et doit être remplacé.

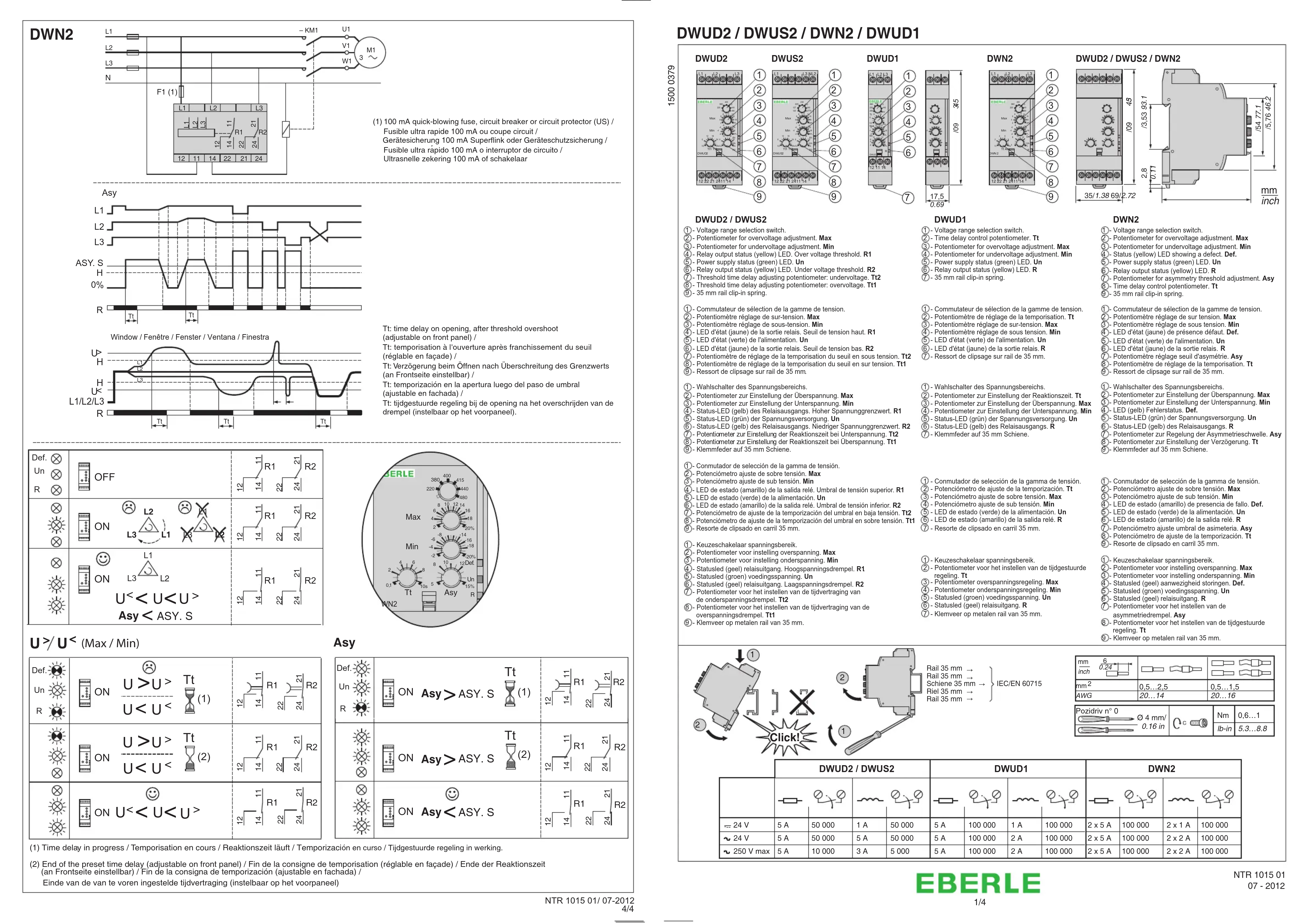

MODE D'EMPLOI DWUD2 Eberle

(adjustable on front panel) 7 TT: temporisation au l'ouverture après franchissement du seuil

1. composition & adventure (réglie en façade) /

1 Commutateur de selection de la gamme de tension.

(2) Potentiométrie réglée de sur-tension. Max ① Potentiométrie réglée de sour tension. Min

(4)-LED d'etat (aune) de la sortie relais. Seuil d

5-LED d'etat (verte) de l'alimentation. Un

-LED d'etal (jaune) de la sortie relais. Seuil de tension bas.R2

(7)-Potentiométre de réglage de la temporisation du seuil en sous tension, T12 (9) Potentiométre de réglage de la temporisation du seuil en sous tension, T11

(9)- Bessard de clipsage sur rail de 35 mm

0

1 Commutateur de selection de la gamme de tension

(2)-Potentiometre de réglée de la temporación. ft 1) Potentiometre réglée de sur tension,Max

④-Potentiométrie réelle de sous tension,Max

• LED d'Etat (verte) de l'alimentation. Ur

LED d'Etat (jaune) de la sortie relatives. R

• Ressort de clipsage sur rail de 35 mm.

---
