ACTPDCHR - Robinet FRANKE - Notice d'utilisation et mode d'emploi gratuit

Marque	Franke
Modèle	ACTPDCHR
Type de produit	Robinet de cuisine
Pression de service idéale	3 bars (45 PSI, 300 kPa)
Pression de service maximale	5 bars (70 PSI, 500 kPa)
Pression de service minimale	1 bar (14,5 PSI, 100 kPa)
Température de l'eau idéale	60 °C (140 °F)
Température de l'eau maximale	70 °C (158 °F)
Type de cartouche	Disque céramique
Matériau des flexibles	À contrôler périodiquement (étanchéité, corrosion, dommages mécaniques)
Pièces détachées	Utiliser exclusivement des pièces d'origine Franke
Normes de conformité	ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2020, NSF 372, California Energy Commission, DOE USA
Garantie	Consultez le site web Franke pour les détails
Service client (Canada)	1-866-687-7465
Installation	Rincer tous les tuyaux à fond avant l'installation
Entretien	Contrôles périodiques des flexibles (étanchéité, corrosion, dommages)
Sécurité	Couper l'alimentation en eau avant toute intervention
Remplacement de la cartouche	Démonter poignée, capuchon, écrou ; remplacer cartouche ; remonter en ordre inverse

FOIRE AUX QUESTIONS - ACTPDCHR FRANKE

Comment remplacer la cartouche de mon robinet Franke ACTPDCHR ?

Coupez l'alimentation en eau et ouvrez brièvement le robinet pour éliminer la pression. Placez la poignée en position OFF. Retirez la vis de pression avec une clé Allen de 2,5 mm, soulevez la poignée, dévissez le capuchon et l'écrou de blocage, puis soulevez la cartouche à disque céramique. Remplacez-la par une pièce neuve et remontez dans l'ordre inverse. Vérifiez l'absence de fuites.

Quelle est la pression d'eau idéale pour ce robinet ?

La pression de service idéale est de 3 bars (45 PSI, 300 kPa). Une pression constante est conseillée.

Quelle est la température maximale de l'eau supportée ?

La température maximale de l'eau est de 70 °C (158 °F). La température idéale est de 60 °C (140 °F).

Comment entretenir mon robinet Franke ?

Effectuez des contrôles périodiques des flexibles de raccordement et de douche : vérifiez l'étanchéité, la corrosion et les dommages mécaniques. Remplacez les flexibles humides, qui gouttent, rouillés ou oxydés, ou présentant des signes de dommage. Utilisez exclusivement des pièces détachées d'origine.

Que faire si un flexible fuit ?

Coupez l'alimentation en eau. Remplacez le flexible défectueux par une pièce détachée d'origine Franke. Assurez-vous que le nouveau flexible est correctement installé et étanche.

Quelles pièces détachées utiliser pour ce robinet ?

Utilisez exclusivement des pièces détachées d'origine Franke. Cela garantit la compatibilité et la sécurité.

Ce robinet est-il certifié ?

Oui, il est conforme aux normes ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2020 (AB100 conforme Q<1) et NSF 372. Il respecte également les exigences de la California Energy Commission et du DOE américain.

Comment contacter le service client Franke ?

Pour le Canada, composez le 1-866-687-7465. Pour plus d'informations, consultez le site web Franke.

Où trouver les informations de garantie ?

Les informations de garantie sont disponibles sur le site web de Franke : https://www.franke.com/us/en/hs/support/warranty.html

Que faire avant l'installation du robinet ?

Rincez tous les tuyaux à fond avant l'installation pour éliminer les résidus. Assurez-vous que la pression d'eau est dans la plage recommandée (1-5 bars).

MODE D'EMPLOI ACTPDCHR FRANKE

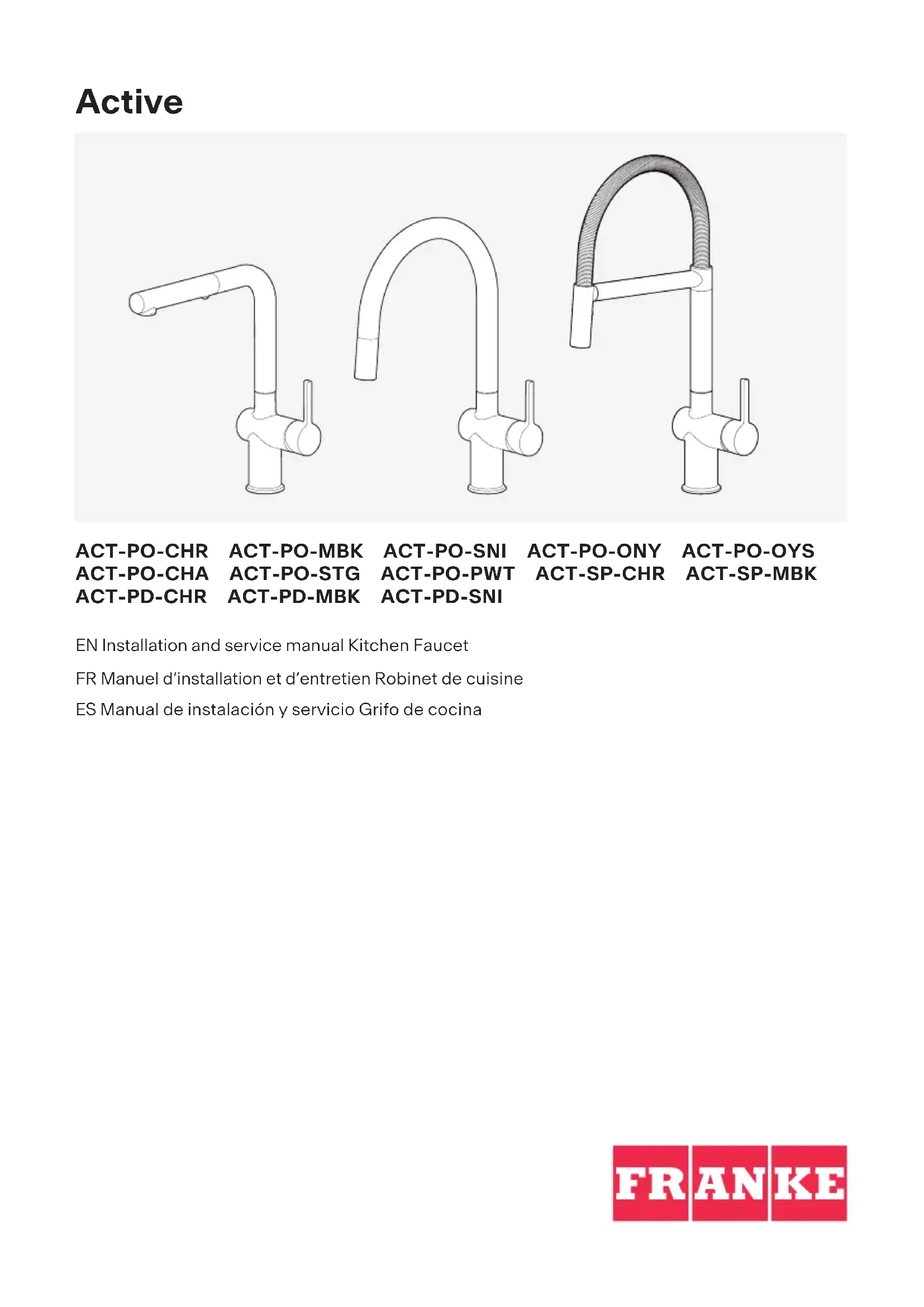

FR Manuel d'installation et d'entretien Robinet de cuisine

Remplacement de la cartouche

1. Couper l'alimentation d'eau vers le robinet.
2. Ouvrir brièvement le robinet pour éliminer la pression à l'intérieur.
3. Placer la poignée du robinet en position « OFF ».
4. Démonter la vis de pression de l'ensemble poignée (A) à l'aide d'une clé Allen de 2,5 mm.
5. Soulever la poignée (A) du corps du robinet.
6. Dévisser le capuchon de cartouche (B) du corps du robinet.
7. Dévisser l'écrou de blocage de cartouche (C).
8. Soulever la cartouche à disque céramique (D) du corps et la remplacer par une pièce neuve.
9. Remonter le robinet en procédant dans l'ordre inverse.
10. Véri er l'absence de fuites.

Periodic checks

Contrôles périodiques

Contrôler les flexibles de raccordement et de douche périodiquement sur les points suivants :
- étanchéité à l'eau
- corrosion
- dommage mécanique
Utilisez exclusivement des pièces détachées d'origine.
Remplacez les exibles humides ou qui gouttent.
Remplacez les exibles présentant des surfaces rouillées ou oxydées.
Remplacez les exibles qui montrent des signes de dommage mécanique.

Rincer tous les tuyaux à fond avant l'installation.

Données de fonctionnement Valeur

Pression de service (idéale) 3 bars 45 PSI 300 kPa

Pression de service (max.)* 5 bars 70 PSI 500 kPa

Pression de service (min.)* 1 bar 14,5 PSI 100 kPa

Température de l'eau (idéale) 60 °C 140 °F

Température de l'eau (max.) 70 °C 158 °F

* Une pression constante est conseillée.

Pour de plus amples informations sur nos produits, leur installation et la garantie, veuillez contacter notre service clients (voir page 16).

Site Web de la garantie : https://www.franke.com/us/en/hs/support/warranty.html

Atteste que ce robinet est conforme aux normes ASME A112.18.1 / CSA B125.1, NSF/ANSI/CAN 61-2020 (AB100 conforme Q<1) et NSF 372.

Le robinet est également conforme aux exigences d'utilisation de l'eau définies par la Commission de l'énergie de Californie et le Département américain de l'Énergie.

Canada

Franke Kindred Canada Ltd.

1000 Franke Kindred Way

Midland, ON LR4 4K9

Phone: [phone]

USA and Mexico
