WOP207KNAE - Interface homme-machine Advantech - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interface homme-machine (IHM)
Marque	Advantech
Modèle	WOP207KNAE
Taille de l'écran	7 pouces
Résolution	800 x 480 pixels
Processeur	ARM Cortex-A8 800 MHz
Mémoire RAM	256 Mo
Stockage	256 Mo Flash
Système d'exploitation	Windows CE 6.0
Type de dalle tactile	Résistif
Ports Ethernet	1 x 10/100 Base-T
Ports série	2 x RS-232/422/485
Ports USB	1 x USB 2.0 Host
Alimentation	24 VDC SELV ou double isolation
Consommation maximale	12 W
Température de fonctionnement	-15 °C à 65 °C
Température de stockage	-20 °C à 70 °C
Humidité relative	10 % à 90 % sans condensation
Altitude maximale	2000 m
Dimensions (L x H x P)	200 mm x 150 mm x 40 mm
Poids	1 kg
Montage	Panel (découpe dans une armoire)
Certifications	UL (UL61010-2-201, UL60950)
Garantie	2 ans

FOIRE AUX QUESTIONS - WOP207KNAE Advantech

Comment installer le panneau WOP207KNAE ?

L'installation se fait par découpe dans une armoire industrielle. Respectez les dimensions de la découpe et utilisez les fixations fournies. Assurez-vous que la température ambiante ne dépasse pas 65 °C.

Quel type d'alimentation est recommandé ?

Alimentation 24 VDC conforme aux normes SELV ou à double isolation (UL60950, UL61010-1 ou UL61010-2-201). Utilisez un câble AWG 18-24 avec les bornes correspondantes.

Comment nettoyer l'écran tactile ?

Utilisez un chiffon doux et sec pour nettoyer l'écran. Évitez les produits abrasifs ou solvants. En environnement pollué (degré II), nettoyez régulièrement l'étiquette d'identification.

Quels logiciels sont compatibles avec cet appareil ?

Le WOP207KNAE fonctionne sous Windows CE 6.0. Il est compatible avec les logiciels de supervision Advantech WebAccess et autres applications développées pour Windows CE.

Puis-je connecter une clé USB ?

Oui, grâce au port USB Host 2.0, vous pouvez connecter une clé USB pour le transfert de données ou la mise à jour du système.

Comment réinitialiser l'appareil ?

Utilisez le bouton de réinitialisation situé à l'arrière du panneau. Appuyez avec un objet fin pendant 5 secondes pour forcer un redémarrage.

Quelle est la durée de vie de la batterie ?

Cet appareil ne possède pas de batterie intégrée. Il est alimenté en permanence par le 24 VDC.

Que faire si l'écran ne répond plus ?

Vérifiez l'alimentation et les connexions. Redémarrez l'appareil. Si le problème persiste, effectuez une réinitialisation matérielle ou contactez un technicien.

Est-ce que le produit est certifié CE ?

Le WOP207KNAE est certifié UL selon les normes UL61010-2-201, UL60950 et UL61010-1. Pour la conformité CE, consultez la déclaration du fabricant.

Où puis-je télécharger le manuel complet ?

Le manuel complet au format PDF est disponible gratuitement en ligne sur le site de notice-facile.com. Vous pouvez également demander une version traduite par email.

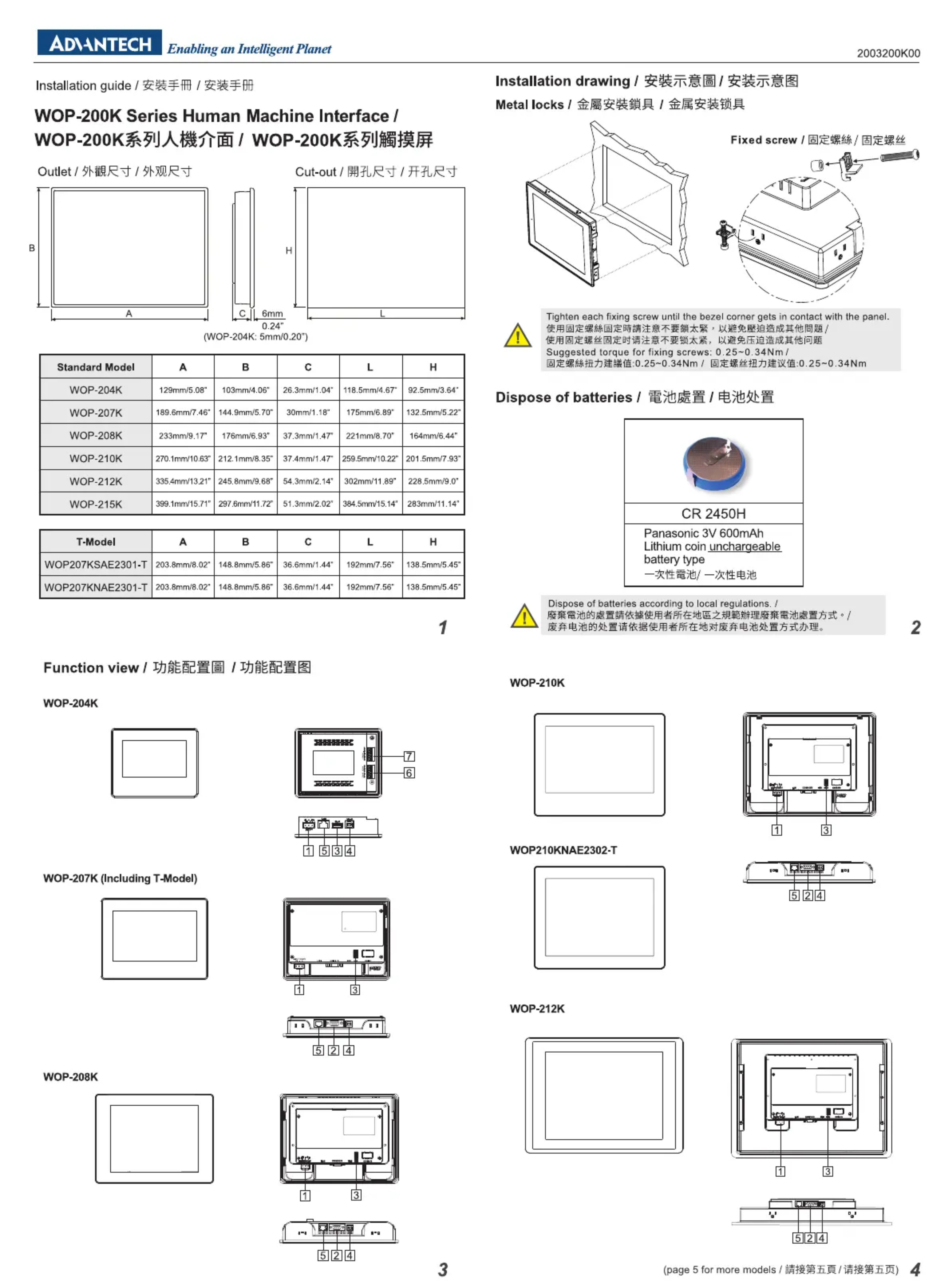

MODE D'EMPLOI WOP207KNAE Advantech

1. En cas d'utilisation dans un intérieur soumis à une pollution degré II, l'étiquette doit-être nettoyée à l'aide d'un tissu sec.
2. L'alimentation utilisée doit respecter la norme SELV ou avoir une double isolation de type UL60950, UL61010-1 ou UL61010-2-201.
3. UL61010-2-201: Doit être monté dans une armoire industrielle dont la température ambiante ne dépasse pas 65 degrés Celsius.
4. En cas d'utilisation non conforme ou non spécifié par le fabricant, la protection de l'équipement peut être inadaptée.
5. Nous suggérons d'utiliser un type de câble AWG (American Wire Gauge) 18-24 avec les bornes correspondantes.

6. Le couple de serrage recommandé pour les vis des bornes est de 4.60 lb-in, ne pas utiliser une force excessive.

7. Altitude: jusqu'à 2000 m

8. Température ambiante maximale évaluée, WOP-204K, WOP-207K & WOP-208K & WOP-210K & WOP-212K & WOP-215K: 65 degree C

9. Température ambiante minimale nominale -15 degree C

10. Puissance du câblage d'entrée: min. 90 degrés C

11. WOP-204K, WOP-207K, WOP-208K, WOP-210K, WOP-212K, WOP-215K ont été certifiés par UL

Advantech Co., LTD.
