MODE D'EMPLOI DS55529 Digitus

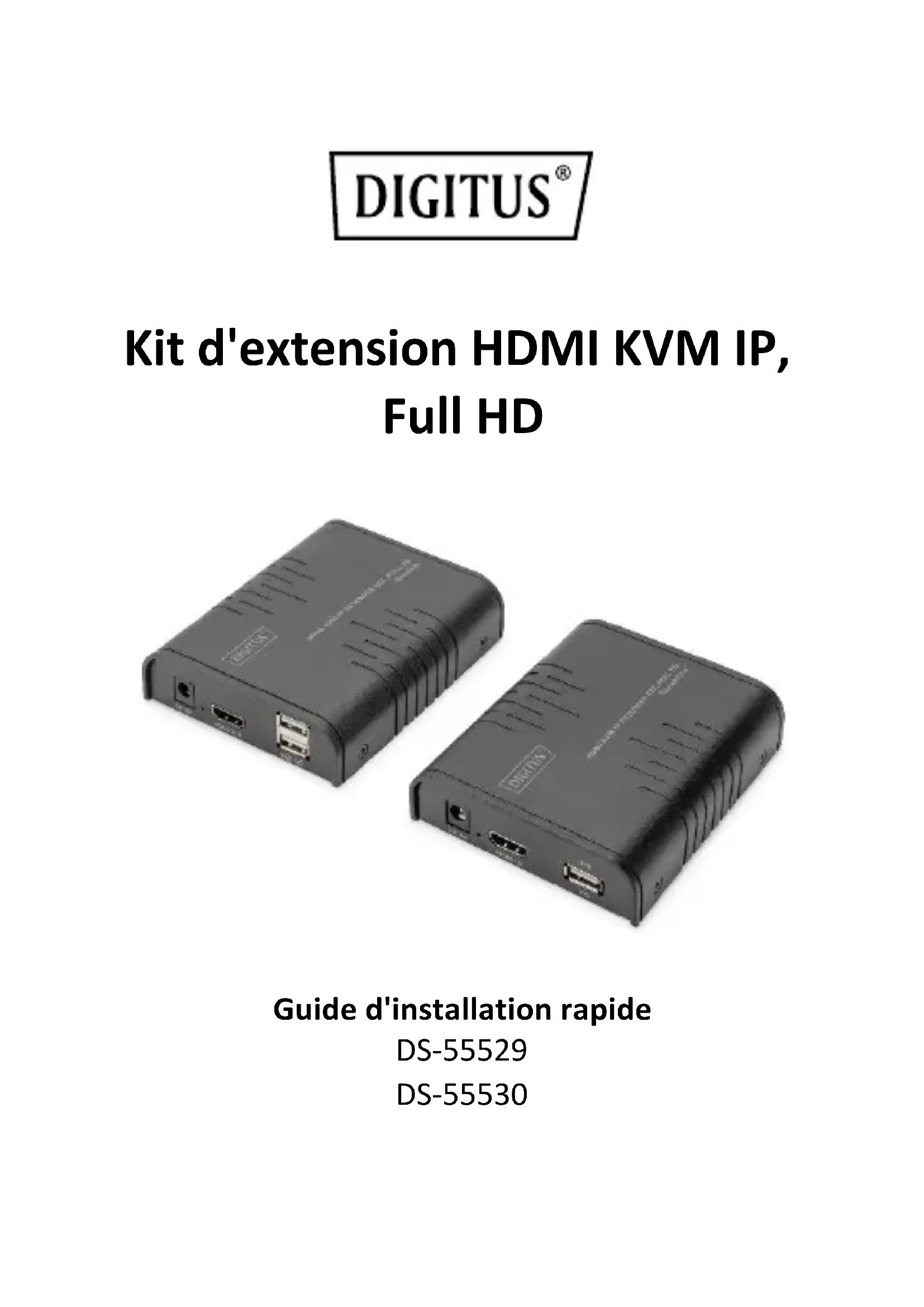

Guide d'installation rapide

DS-55529

DS-55530

Table des matières

1. Caractéristiques 2
2. Conditions d'installation 4
3. Description des ports 4
4. Instructions d'installation 7
5. Liaison point à point 8
6. Liaison plusieurs à plusieurs............ 9
7. Commutateur 10
8. FAQ 11
9. Techniques données.Erreur! Texte marque non définie.

Consignes de sécurité importantes:

1. Ne pas confondre l'émetteur et le récepteur avant utilisation.
2. Ne pas débrancher l'appareil lorsqu'il est en cours d'utilisation, le tenir à l'écart des produits inflammables et explosifs.
3. Alimentation électrique : 5 VCC, utiliser uniquement le bloc d'alimentation fourni.

Ne pas utiliser le bloc d'alimentation s'il est endommagé.

1. Introduction

Le Digitus kit d'extension HDMI KVM IP se compose d'une unité émettrice (site local) et d'une unité réceptrice (site distant). Le signal HDMI peut être étendu jusqu'à 120 mètres via un câble réseau et la résolution prise en charge est de 1080p à 60 Hz. Il permet d'accéder à un système informatique à partir d'une console distante grâce à des périphériques USB (clavier et souris USB). Il est parfait pour les usines et les chantiers de construction ou pour tout type d'installation où la console doit se couvrir dans un endroit facilement accessible. Il est également utile pour la surveillance et la sécurité. Il est donc largement utilisé dans les centres de commande, les centres de données, les banques, etc.

2. Caractéristiques

• La distance de transmission du signal HDMI peut atteindre 120 m via le câble réseau
• Résolutions prises en charge jusqu'à 1080p / 60 Hz
• Prise en charge de la connexion point à point ou de la connexion un à plusieurs par l'intermédiaire d'un ou de plusieurs commutateurs réseau
• Prise en charge de la fonction KVM Boîtier en alliage d'aluminium, solide et durable
• Protection contre la foudre, protection contre les surtensions, protection des

3. Contenu de l'emballage

1x extenseur HDMI KVM IP (unité émettrice) 1x extenseur HDMI KVM IP (unité réceptrice) - 1 x câble USB 2x bloc d'alimentation 5 VCC / 1 A

• Guide d'installation rapide

4. Conditions d'installation

1. Périphérique source: PC ou autres appareils dotés de cartes graphiques HDMI
2. Périphériques d'affichage : avec port d'entrée HDMI, SDTV, HDTV et écran
3. Câble réseau : Câbles réseau UTP/STP Cat. 5e/6 conformes à la norme IEEE 586B.

5. Description des ports

Extenseur HDMI KVM IP (unité émettrice)

①	Voyant d'alimentation	Levoyant devient bleu lors de la mise sous tension
②	Voyants KVM	Levoyant devient orange lorsquel port USB se connecte avec succès au PC
③	Sortie du signal LAN	Sortie du signal HDMI modulé
④	Bouton Reset Redémarge de l'appareil
⑤	Entrée de courant	Connector le bloc d'alimentation 5 VCC / 1 A
⑥	Entrée HDMI	Connexion avec l'appareil source
⑦	Port USB Connexion au PC

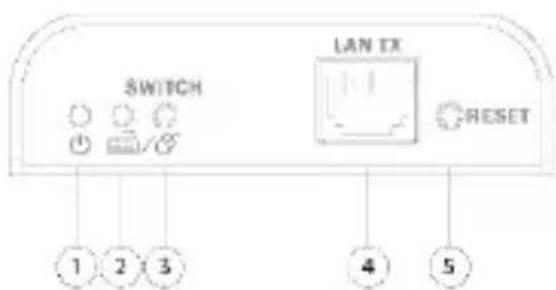

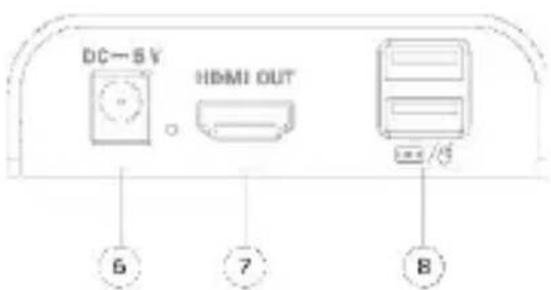

Extenseur HDMI KVM IP (unité réceptrice)

①	Voyant d'alimentation	Levoyant devient bleu lors de la mise sous tension
②	Voyants KVM	Lorsque la fonction KVM est utilisable, il devient orange
③	Commutateurs KVM	Appuyez sur le bouton pour activer la fonction KVM (notamment dans la liaison plusieurs à plusieurs)
④	Entrée du signal LAN	Entrée du signal HDMI modulé
⑤	Bouton Reset Redémarge de l'appareil
⑥	Entrée de courant	Connector le bloc d'alimentation 5 VCC / 1 A
⑦	Sortie HDMI	Connexion au périphérique d'affichage
⑧	Port USB	Connexion au clavier et à la souris

6. Instructions d'installation

• Comment travailler avec un câble réseau Cat. 5e/6

Respectez la norme IEEE-568B :

1: Orange/blanc 2: Orange 3: Vert/blanc 4: Bleu 5: Bleu/blanc 6: Vert 7: Marron/blanc 8: Marron

• Installation du logiciel pilote

Connectez l'émetteur à l'ordinateur via un câble USB et le pilote USB sera installé automatiquement.

• Systèmes d'exploitation pris en charge Windows 7, Windows 7 x64, Windows Server 2008, Windows Server 2008 x64, Windows Vista, Windows Vista x64, Windows Server 2003, Windows XP, Windows XP-x64, Windows 2000, Windows ME, Windows 98SE, Windows 8, Windows 10, Windows 11

Branchement général

La distance de transmission peut aller jusqu'à 120 m à 1080p avec un câble Cat. 6

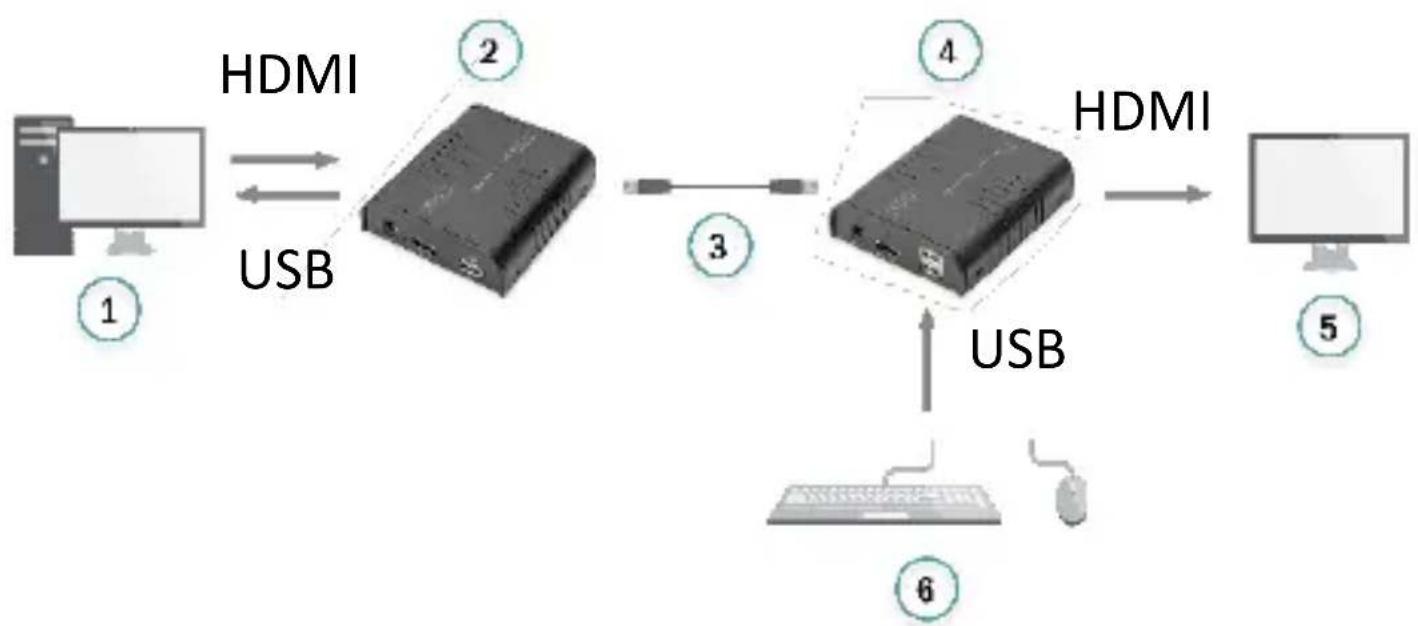

7. Liaison point à point

1: PC

4: Unité réceptrice

2: Unité émettrice

5: Écran HDMI

3: Câble réseau

6: Clavier + souris

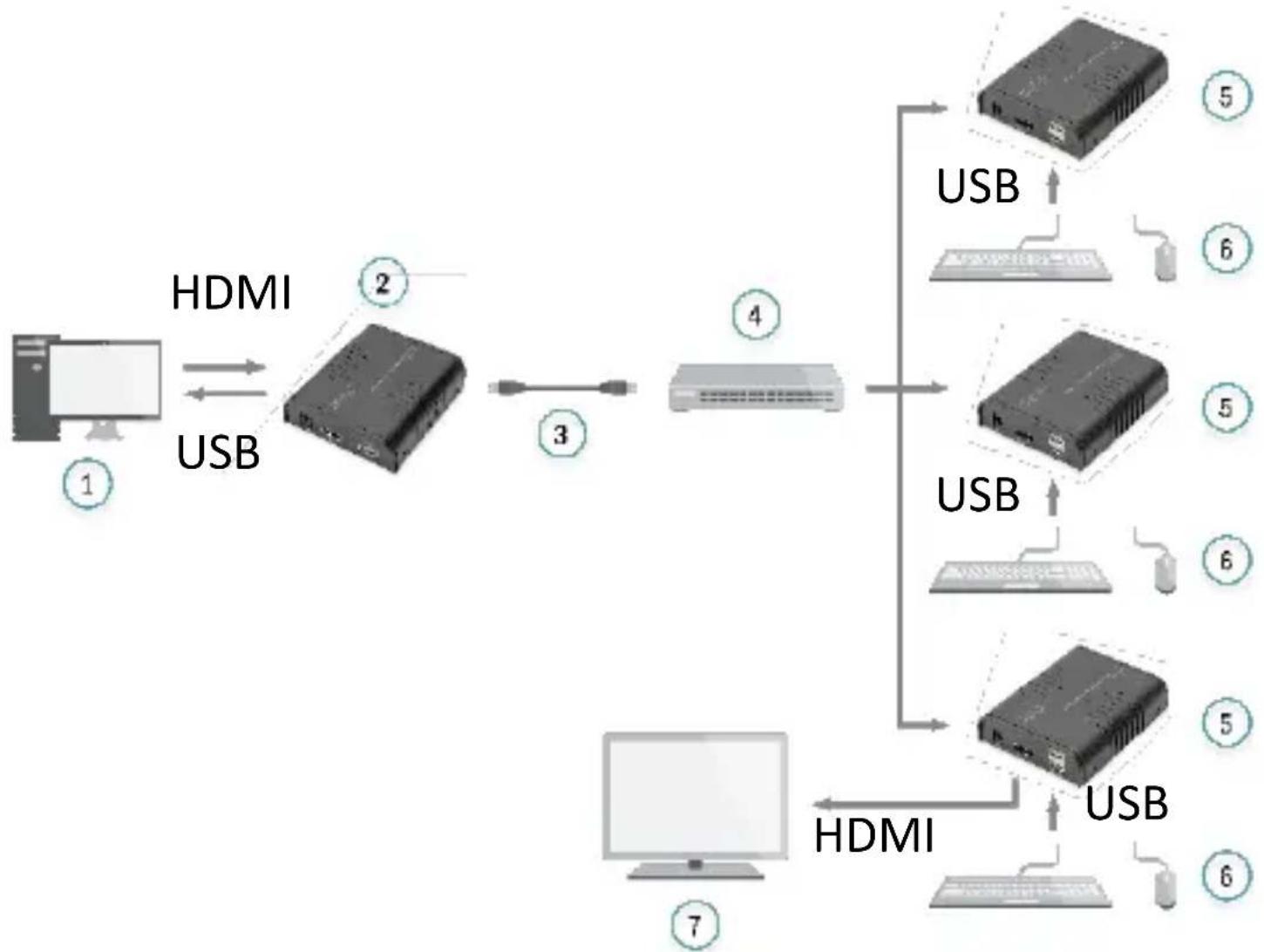

8. Liaison plusieurs à plusieurs

En utilisant un routeur/commutateur de réseau, un émetteur vers plusieurs récepteurs, vous

mettez en œuvre la fonction d'extension et de répartition.

1: PC

5: Unité réceptrice

2: Unité émettrice

6: Clavier + souris

3: Câble réseau

7: TV

4: Commutateur

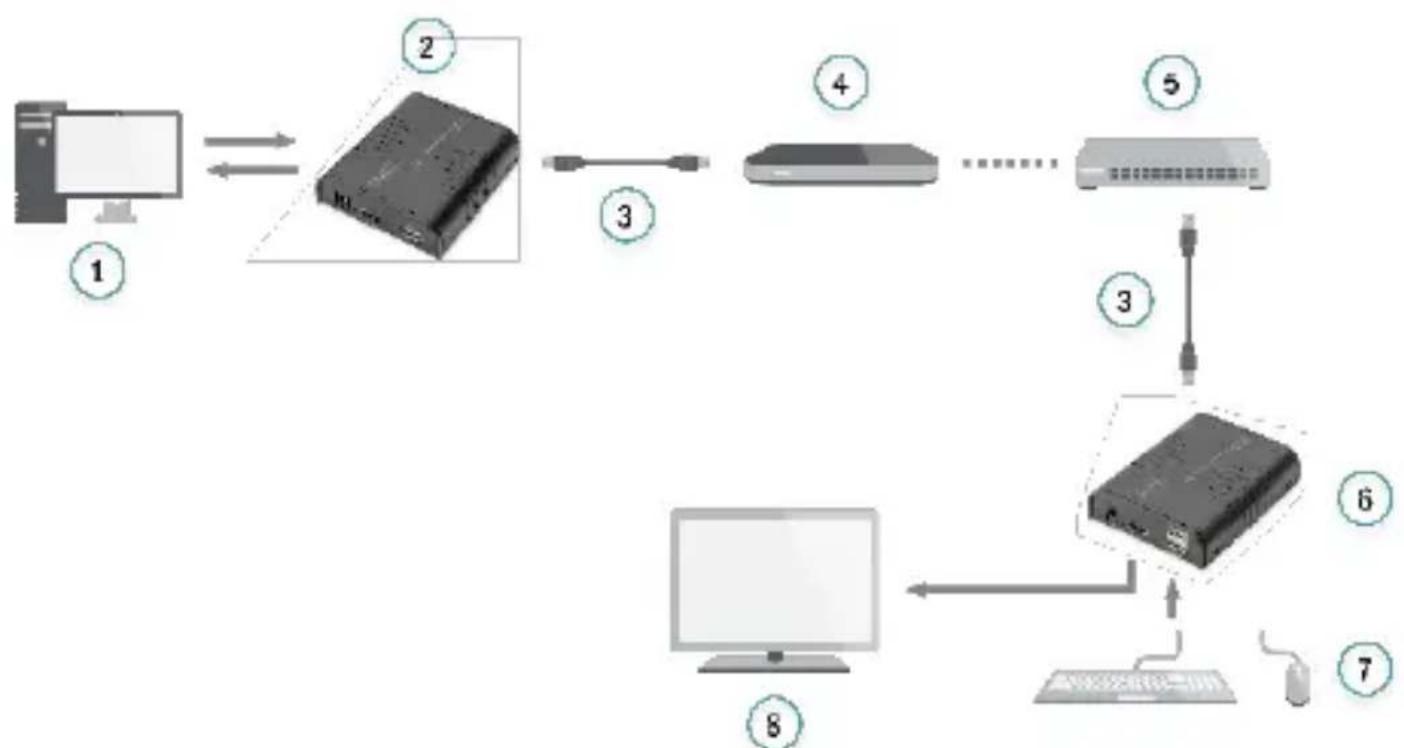

9. Commutateur

L'utilisation d'un routeur/commutateur de réseau permet d'étendre le réseau de façon illimitée.

1: PC

5: Router

2: Unité émettrice

6: Unité réceptrice

3: Câble réseau

7: Clavier + souris

4: Commutateur

8: TV

Il est recommandé d'utiliser des commutateurs Gigabit Ethernet dans le réseau local. Les commutateurs Fast Ethernet (100 Mbit/s) et Gigabit Ethernet (1000 Mbit/s) ne peuvent pas être utilisés en cascade.

10. FAQ

Q: Comment utiliser la fonction KVM en liaison plusieurs à plusieurs?

A: Appuyez sur le commutateur KVM du récepteur que vous pouvez utiliser, et le

Le clavier et la souris qui se connectent à ce port USB du récepteur fonctionneront.

Le voyant jaune du port LAN clignote rapidement mais aucun affichage n'apparaît ?

A: 1) Si la source HDMI est une carte graphique, réglez la résolution pour qu'elle soit prise en charge par l'écran.

2) Vérifier que le câble HDMI du récepteur est bien connecté. 3) Changer le câble HDMI du récepteur. 4) Vérifiez si l'appareil source HDMI émet correctement le signal HDMI. 5) Remplacer le câble HDMI de l'émetteur.

Le voyant jaune du port LAN ne s'allume pas ?

A: 1) Vérifiez que tous les câbles sont bien connectés. 2) Réessayez en raccourcissant le câble réseau.

L'affichage des couleurs est anormal ou clignote alors que tous les appareils sont bien connectés?

A: 1) Appuyez sur le bouton de réinitialisation du prolongateur HDMI.

2) Assurez-vous que le câble réseau est conforme à la norme IEEE 568B.

Q: Pourquoi le clavier et la souris ne fonctionnent-ils pas?

A: 1) Appuyez à nouveau sur le commutateur KVM du récepteur. 2) Assurez-vous que le câble USB est bien connecté. 3) Redémarrez l'émetteur ou le récepteur. 4) Réinstallez le pilote USB.

11. Spécification

HDM-Version	HDMI 1.3
HDCP-Version	HDCP 1.4
Bande passante de la vente	≤ 20 Mbps
Résolution HDMI prise en charge	640 x 480@60Hz 800 x 600@60Hz 1024 x 768@60Hz 1280 x 720@60Hz 1360 x 768@60Hz 1440 x 900@60Hz 1400 x 1050@60Hz
	1680 x 1050@60Hz 1920 x 1080@60Hz
Prise en charge de l'audio	PCM (44.1 KHz, 48 KHz)
Port HDMI	Type A, 19 Pin, Female
Port LAN	RJ45
Température de fonctionnement	-10°C ~ 60°C
Humidité relative	10% - 95% (sans condensation)
Protection	Protection contre la foudre, Protection contre les surtensions, Protection DES
Consommation électrique	TX <3.5W RX <3.5W
Dimensions (L x I x H)	109.6 x 89.5 x 26.3 mm x 2 pieces
Poids	TX: 240g, RX: 240g
Couleur	Noir

Il s'agit d'un produit de Classe A. Cet appareil peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur doit prendre certaines mesures appropriées.

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

Assmann Electronic GmbH

58513 Lüdenscheid

Allemagne
