MODE D'EMPLOI SL Star CRESSI

Cressi-sub S.p.A. Via Gelasio Adamoli, 501 - 16165 - Genova - Italia Tel. (0) 10/830.791 - Fax (0) 10/830.79.220 E.mail: info@cressi-sub.it WWW: http://www.cressi-sub.it FUCILI GUNS FUSILS FUSILESFélicitations ! Le produit que vous avez choisi, fruit d'une recherche et d'un développement continus, est construit selon les standards de qualité Cressi-sub pour vous assurer sécurité dans le temps et longue durée d'utilisation. Les fusils de la série "SL" existent dans les versions suivantes: SL STAR 40 – SL STAR 55 – SL STAR 70 ; SL 55 (avec réducteur) – SL 70 (avec réducteur) SL 100 (avec réducteur).

Vous devez lire attentivement cette notice avant l’utilisation de votre fusil et la conserver pour la consulter en cas de nécessité. ATTENTION Ne jamais effectuer aucune opération de démonta- ge sans avoir préalablement vidé totalement la pression (voir § 3).

Pour diminuer ou supprimer totalement la pression dans le réservoir il faut :

1) désactiver le réducteur sur les fusils qui en sont équi-

pés (mettre en position MAX cf. FIG. 2) avant de vider la pression.

2) après avoir ôté le bouchon arrière (réf. 10 - tabl. 8),

pousser doucement la bille de la soupape (réf. 9k - tabl. 8) avec un outil pointu afin de faire sor- tir l’air sous pression du réservoir. Durant toute cette opération il est indispensable de diri- ger le canon vers le bas et de tenir le visage éloigné de la soupape pour de ne pas être atteint par l’huile pulvé- risée qui peut s’échapper avec l’air sous pression. On peut définir ce type de fusil comme étant "à ressort pneu- matique", car la propulsion de la flèche (réf. 13 - tabl. 8) est assurée par la compression de l'air contenu dans le réservoir (réf. 6 - tabl. 8) du fusil chaque fois qu'on le charge. En fait, en enfilant la flèche (réf. 13 - tabl. 8) dans le canon du fusil (réf. 7 - tabl. 8), le piston (réf. 4 k - tabl. 8) est repoussé et la pression dans le réservoir (réf. 6 - tabl. 8) augmente jusqu'à ce que le piston s'accroche dans le mécanisme de déclenchement (réf. 12 k - tabl. 8). A ce moment, en appuyant sur la gâchette (réf. 19 k - tabl. 8), le piston se libère et subit la violente expansion de l'air tout au long du canon (réf. 7 - tabl. 8) jusqu'au moment où il est arrêté par la bague d'amortissement (réf. 16 k - tabl. 8). Il libère alors la flèche (réf. 13 - tabl. 8) qui est maintenue dans le piston par simple enfoncement. L'air comprimé en se dilatant au moment du tir, fournit la puissance nécessaire grâce à l'énergie accumulée pendant l'opération de chargement de la flèche. Les fusils de la série SL , destinés à la pêche sous-marine, sont étanches et actionnés par l'air comprimé. Légers et équilibrés, ils sont extrêmement maniables grâce à leur crosse anatomique à la base de laquelle on peut fixer la ligne de la bouée. Dans l'eau, avec la flèche insérée, leur flottabilité est légèrement négative. Une fois le tir effectué, la flottabilité redevient positive sauf pour le modèle SL 40. Une petite quantité d’huile est introduite dans le réservoir afin de lubrifier les pièces internes. Le piston, léger et à centrage automatique, garantit une meilleu- re précision et une vitesse de flèche accrue. Les fusils sont vendus prêts à l’emploi, avec la quantité d’huile prévue et chargés d’air comprimé à la pression conseillée de 18- 20 bars. Ils sont dotés d'une flèche de 8 mm. Sur les modèles avec réducteur de puissance, il est possible d'utiliser le fusil avec la pression maximum (FIG. 2 – Position MAX) ou avec la pression réduite (FIG. 2 – Position Réduite). On peut ainsi choisir entre les deux possibilités de tir : puissance maximum ou réduite. De plus, en mettant le levier du réducteur en position "Réduite",

SL STAR 2 _OK_ 27-09-2005 15:58 Pagina 78 Nombre de coups de pompe pour rétablir la pression à 18 bars Nombre de coups de pompe pour rétablir la pression à 20 bars SL 40 SL 55 SL 70 SL 100

Modeles on facilite l'opération de chargement du fusil. Les fusils SL possèdent un dispositif commandé par la gâchette (Réf. 11 K - tav. 8) pour décrocher le fil automatiquement.

2. Chargement du fusil.

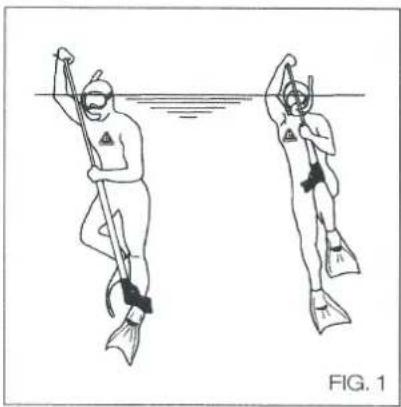

IMPORTANT Ne jamais charger ou décharger le fusil dans l'air ! Effectuer toujours cette manœuvre uniquement dans l'eau afin de garantir votre sécurité et pour ne pas abîmer le fusil ! Ne jamais effectuer un tir de l'air vers l'eau ! Pour charger le fusil il faut d’abord insérer la sécurité (réf. 17 - tabl. 8) puis, après avoir appuyé la crosse sur la cuisse ou sur le pied, enfoncer la flèche dans le canon à l’aide de la poignée d’ar- mement fournie en maintenant la tête de fusil avec l’autre main (FIG. 1). Lorsque le piston se bloque dans le mécanisme de rete- nue le fusil est prêt à l’utilisation. Les réducteurs de pression permettent, sur les fusils qui en sont équipés, un chargement plus aisé en mettant le levier du réducteur sur la position "Réduite" (FIG. 2) ATTENTION - Ne jamais garder le fusil chargé à terre ou sur le bateau. L’utiliser exclusivement dans l’eau pour la chasse sous-marine ! - Ne jamais pointer le fusil chargé, même pour un instant, vers un autre chasseur. Tenir toujours la pointe de la flèche loin des per- sonnes. A la fin de la pêche, il est absolument indispensable de décharger le fusil dans l'eau.

3. Pression dans le réservoir.

Comme on l'a vu précédemment, le fusil est vendu prêt à être utilisé, avec la quantité prévue de lubrifiant et l'air comprimé à la pression moyenne conseillée de 18 – 20 bars. Pour réajuster la pression, dévisser le bouchon arrière (réf. 10 - tabl. 8), tenir le fusil avec le canon vers le bas, et visser la pompe fournie sans forcer. L'actionner ensuite comme indiqué FIG. 3. Il est nécessaire de toujours contrôler, au travers des trous latéraux de la tête de fusil, que le piston (réf. 4 k - tabl. 8) se trouve à fond de course et non pas accroché dans le mécanisme de rete- nue, c'est à dire prêt à tirer. Sur les fusils dotés de réduc- teurs on peut réajuster la pression même en position "Réduite" (FIG. 2 position "Réduite"). En effet, l'air comprimé dans le canon grâce au piston, passe aussi dans la partie du réservoir bloquée, au travers d'une soupape anti-retour (réf. 16 k - tabl. 7). Un manomètre disponible en option permet de vérifier la pression. ATTENTION Ne jamais augmenter la pression (18-20 bar) exis- tante lors de l'achat sous peine d’endommager le fusil ou de créer des accidents ! SL STAR 2 _OK_ 27-09-2005 15:58 Pagina 8Cressi-sub S.p.A. Via Gelasio Adamoli, 501 - 16165 - Genova - Italia Tel. (0) 10/830.791 - Fax (0) 10/830.79.220 E.mail: info@cressi-sub.it WWW: http://www.cressi-sub.it FUCILI GUNS FUSILS FUSILES
