Type de produit	Unité de distribution d'alimentation (PDU) avec commutation, montage en rack
Marque	APC (Schneider Electric)
Modèle	AP8653 / Switched Rack PDU
Nombre de prises	24 prises verrouillables : 21 × CEI-320-C13, 3 × CEI-320-C19
Tension d'entrée	220-240 V c.a. (+6% / -10%)
Intensité maximale en entrée	32 A
Puissance d'entrée	7,4 kVA
Intensité maximale par prise	C13 : 10 A ; C19 : 16 A
Protection	2 disjoncteurs hydrauliques magnétiques unipolaires de 16 A
Connecteur d'entrée	CEI-309 32 A, 3 broches
Longueur du cordon d'alimentation	3,0 m
Dimensions (H × L × P)	182,9 × 5,6 × 5,1 cm
Poids	8,2 kg
Montage	Sans outil (chevilles incluses) ; orientation 0U
Interface utilisateur	Écran LCD, boutons de navigation ; ports : série, réseau, USB, CAN, capteur environnemental
Protocoles de gestion	Web, Telnet, SNMP, SSH, EcoStruxure™ IT Expert
Fonctions de contrôle	Mesure de charge (totale, phase, groupe, prise) ; commutation individuelle des prises
Température de fonctionnement	-5 à 45 °C
Humidité de fonctionnement	5-95 % HR sans condensation
Altitude maximale (fonctionnement)	0 à 3 000 m
Normes de conformité	EN55032, EN55035, EN61000-3-2, EN61000-3-3, KN32, KN35 ; sécurité : UL-EU, CE, EAC, RCM, CMIM, UKCA

FOIRE AUX QUESTIONS - Switched Rack PDU APC

Comment puis-je réinitialiser la PDU ?

Pour réinitialiser la PDU, débranchez le cordon d'alimentation, attendez 30 secondes, puis rebranchez. Si l'écran reste figé, utilisez le bouton de réinitialisation (encerclé) à l'aide d'un trombone.

Que faire si une prise ne s'allume pas ?

Vérifiez d'abord que le disjoncteur correspondant n'est pas déclenché. Si le disjoncteur est enclenché, testez la prise via l'interface Web. Si le problème persiste, remplacez le cordon d'alimentation de l'équipement branché.

Comment accéder à l'interface Web de la PDU ?

Connectez un câble Ethernet au port réseau. Par défaut, la PDU obtient une adresse IP via DHCP. Utilisez un outil comme APC Device IP Configuration ou consultez l'écran LCD pour trouver l'adresse IP. Ouvrez un navigateur et saisissez l'adresse IP.

Puis-je utiliser un adaptateur pour brancher des prises IEC 320-C13 sur du C19 ?

Non, n'utilisez pas d'adaptateur qui dépasse les spécifications. Chaque prise a une intensité maximale (C13 : 10 A, C19 : 16 A). Utilisez uniquement des cordons d'alimentation compatibles avec verrouillage APC.

Comment changer la langue de l'écran LCD ?

Appuyez sur le bouton 'Menu' sur l'écran, naviguez jusqu'à 'Language', sélectionnez la langue souhaitée (français disponible) et confirmez. La modification est immédiate.

Que signifie le voyant rouge sur l'écran ?

Un voyant rouge indique une alarme. Consultez l'écran pour le message d'erreur (ex : surcharge, température excessive, défaut de communication). Réduisez la charge ou corrigez le problème signalé.

Comment mettre à jour le firmware ?

Téléchargez la dernière version du firmware depuis le site APC (www.apc.com). Connectez-vous à l'interface Web, allez dans 'Administration' > 'Firmware Upgrade', sélectionnez le fichier et lancez la mise à jour. Ne coupez pas l'alimentation pendant le processus.

Puis-je monter la PDU horizontalement ?

Non, cette PDU est conçue pour un montage vertical (0U) dans un rack. Les chevilles fournies s'installent sur les montants verticaux. Un montage horizontal n'est pas supporté.

Quel est le poids maximal supporté par la PDU ?

La PDU elle-même pèse 8,2 kg. Elle n'est pas conçue pour supporter le poids d'autres équipements. Ne posez pas d'objets lourds dessus. Fixez-la solidement au rack.

Comment nettoyer la PDU ?

Débranchez la PDU avant tout nettoyage. Utilisez un chiffon doux légèrement humide (eau uniquement). N'utilisez pas de produits chimiques, solvants ou abrasifs. Nettoyez les prises avec de l'air comprimé si nécessaire.

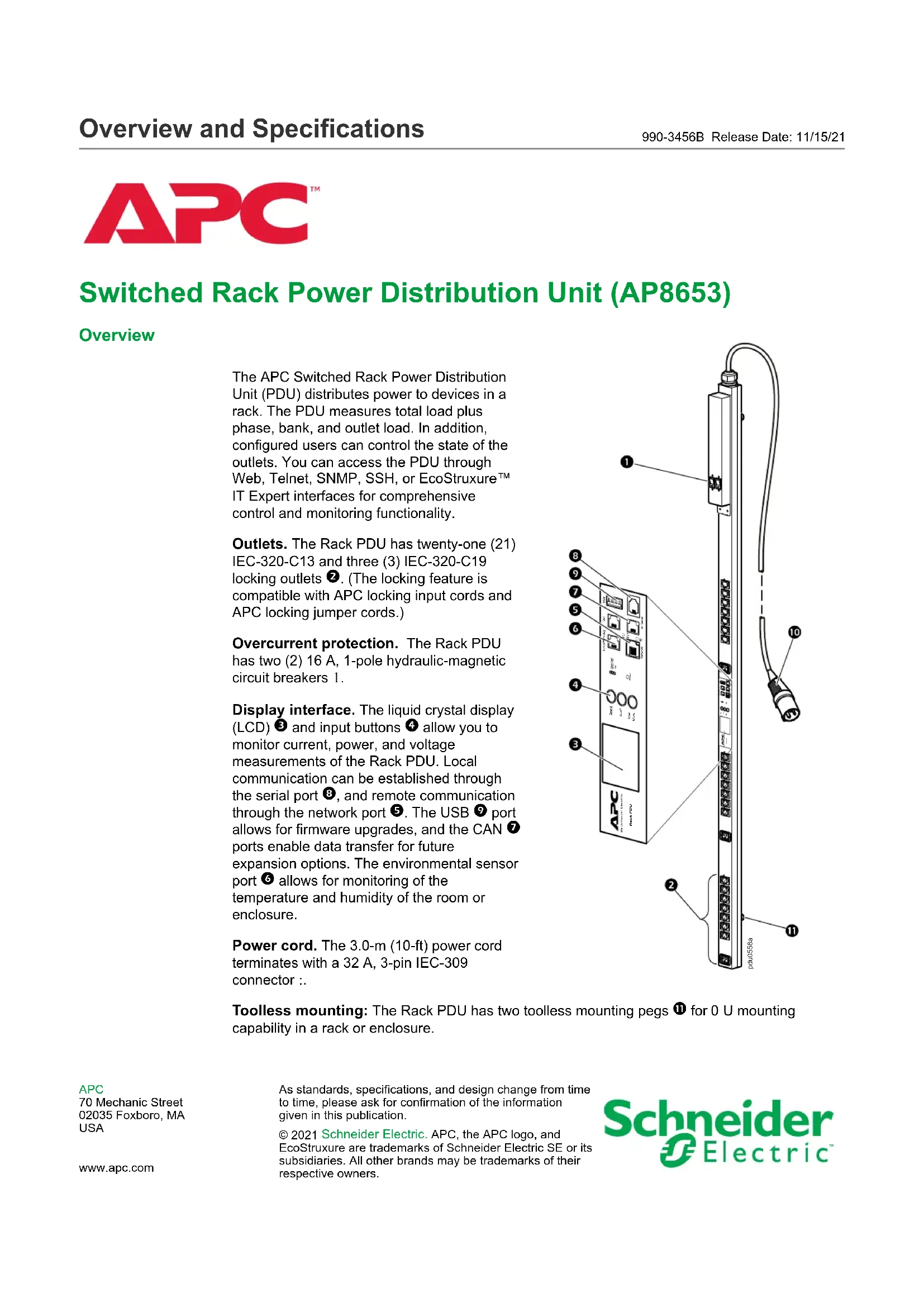

MODE D'EMPLOI Switched Rack PDU APC

Unité de distribution de l'alimentation à monter en rack avec système de commutation (AP8653)

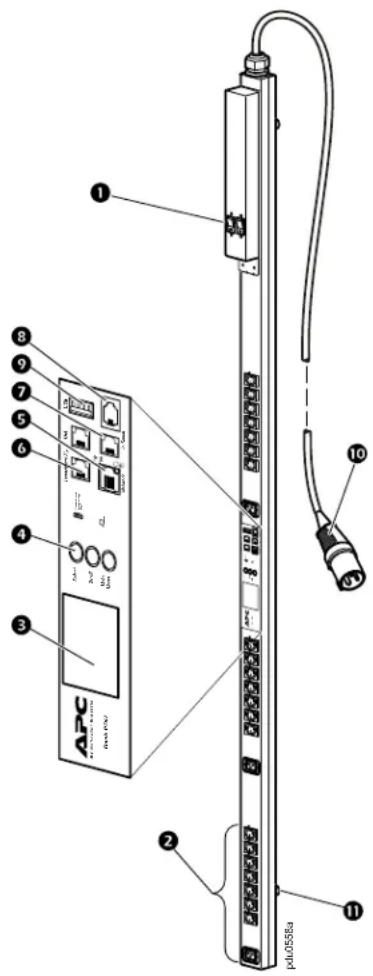

Présentation

L'unité de distribution de l'alimentation (PDU) à monter en rack avec système de commutation d'APC distribue l'alimentation aux dispositifs d'un rack. La PDU mesure la charge totale plus la charge de la phase, du groupe et des prises. En outre, les utilisateurs configurés peuvent contrôler l'état des prises. La PPDU est accessible par l'intermédiaire des interfaces Web, Telnet, SNMP, SSH ou EcoStruxure™ IT Expert qui offrent une fonctionnalité complète de contrôle et de surveillance.

Prises. La PDU en rack comprend vingt-et-une (21) prises verrouillables CEI-320-C13 et trois (3) CEI-320-C19 (la fonction de verrouillage est compatible avec les cordons d'entrée à verrouillage d'APC et les cordons d'alimentation à verrouillage d'APC).

Protection contre les surintensités. La PDU à monter en rack comprend deux (2) disjoncteurs hydrauliques magnétiques unipolaires de 16 A.

Interface d'affichage. L'affichage à cristaux liquides (LCD) et les boutons d'entrée permettent de contrôler les mesures d'intensité, de puissance et de tension de la PDU à monter en rack. La communication locale peut être établie par l'intermédiaire du port série, la communication à distance par l'intermédiaire du port réseau. Le port USB permet d'effectuer les mises à niveau du microprogramme, les ports CAN de transférer des données pour des options d'extension futures. Le port du capteur environnemental permet de contrôler la température et l'humidité de la salle ou de l'armoire.

Cordon d'alimentation. Le cordon d'alimentation de 3 m est muni à son extrémité d'un connecteur CEI-309 de 32 A à 3 broches.

Montage sans outil : La PDU à monter en rack comprend deux chevilles de montage sans outil pour une option de montage 0 U dans un rack ou une armoire.

APC 70 Mechanic Street 02035 Foxboro, MA USA

www. apc. com

Les normes, spécifications et conceptions pouvant changer de temps à autre, veuillez demander la confirmation des informations figurant dans cette publication.

© 2021 Schneider Electric. APC, le logo APC et EcoStruxure sont des marques commerciales de Schneider Electric SE ou de ses filiales. Toutes les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.

Schneider Electric

Caractéristiques techniques

\section*{Caractéristiques électriques}

Tension d'entrée admissible 220-240 V c. a. +6%, -10%
Intensité maximale en entrée (phase) 32 A
Fréquence d'entrée 50/60 Hz
Connexion d'entrée CEI 309-32A, 3 broches
Puisance d'entrée 7,4 kVA
Tension de sortie 220 -240 V c.a.
Intensité maximale en sortie (prise) CEI-320-C13 : 10 A ; CEI-320-C19 : 16 A
Intensité maximale en sortie (phase) 32 A
Connexions de sortie Vingt-et-une (21) CEI-320-C13 ; trois (3) CEI-320-C19
Caracteristiques physiques
Dimensions (H × L × P)(la profondeur ne tient pas compte des chevilles sans outil)	182,9 x 5,6 x 5,1 cm
Longueur du cordon d'alimentation 3,0 m
Dimensions à l'expédition(H × L × P)	203,8 x 16,2 x 11,8 cm
Poids / Poids à l'expédition 8,2 kg / 10,5 kg
Caracteristiques environnementales
Altitude maximale (au-dessus du niveau de la mer)fonctionnement/stockage	0 à3000 m / 0 à 15 000 m
Températurefonctionnement/stockage	-5 à 45°C (23 à 115°F) / -25 à 65°C (-13 à 149°F)
Taux d'humiditéfonctionnement/stockage	5-95% HR sans condensation
Conformité
Compatibility électromagnétique	EN55032, EN55035, EN 61000-3-2, EN61000-3-3, KN 32, KN35
Normes de sécurité UL-EU, CE, EAC, RCM, CMIM, UKCA
