EHAMMAE1925C14 - Accessoire industriel Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de plaques d'adaptation
Marque	Festo
Modèle	EHAMMAE1925C14
Catégorie	Accessoire industriel
Utilisation prévue	Connexion des modules (ex. VTOI) et des actionneurs (ex. EGSC, EGSK)
Composants inclus	1 plaque d'adaptation, 6 pions de centrage, 4 vis M3x8/M4x8, 2 vis supplémentaires, 2 rondelles, 2 écrous hexagonaux, 1 équerre de fixation
Actionneurs compatibles	EGSC-...-25, EGSC-...-32, EGSK-20, EGSK-26
Module compatible	VTOI (tête de dosage)
Couples de serrage (vis de montage)	EGSC-...-25 : 1,2 Nm ±20% ; EGSC-...-32 : 2,9 Nm ±10% ; EGSK-20 : 1,2 Nm ±20% ; EGSK-26 : 2,9 Nm ±10%
Couple de serrage (équerre sur module)	0,5 Nm ±10%
Angle de montage possible	0° ou 15°
Instructions de sécurité	Couper l'alimentation avant intervention ; respecter les documents applicables et les couples de serrage
Composants non inclus	Actionneur (EGSC/EGSK) et module (VTOI)

FOIRE AUX QUESTIONS - EHAMMAE1925C14 Festo

Quel est le rôle de la plaque d'adaptation EHAMMAE1925C14 ?

Elle permet de connecter un module VTOI à des actionneurs des séries EGSC ou EGSK.

Quels actionneurs sont compatibles avec ce kit ?

Les actionneurs compatibles sont : EGSC-...-25, EGSC-...-32, EGSK-20 et EGSK-26.

Comment monter l'équerre de fixation sur le module VTOI ?

Fixez l'équerre de fixation sur le module à l'aide des vis, rondelles et écrous fournis. Serrez à 0,5 Nm ±10%.

Quels sont les couples de serrage pour fixer la plaque d'adaptation sur l'actionneur ?

Pour EGSC-...-25 et EGSK-20 : 1,2 Nm ±20% ; pour EGSC-...-32 et EGSK-26 : 2,9 Nm ±10%.

Puis-je utiliser un autre module que le VTOI avec cette plaque ?

Le kit est conçu spécifiquement pour le module VTOI. L'utilisation avec d'autres modules n'est pas garantie suivant le manuel.

Quelles sont les positions de montage possibles ?

Vous pouvez monter le module à 0° ou 15° en utilisant les trous correspondants sur la plaque d'adaptation.

Que faire en cas de problème technique ?

Contactez votre interlocuteur Festo régional via www.festo.com.

Comment identifier les trous de montage sur la plaque d'adaptation ?

L'avant de la plaque comporte des marquages (A, B, C, D) correspondant aux différents actionneurs, et l'arrière des trous [S] et [P] pour les pions de centrage et vis.

Le kit contient-il tous les éléments nécessaires au montage ?

Oui, le kit contient tous les éléments de fixation maximum requis. Il peut rester des accessoires de fixation non utilisés.

Quelles précautions de sécurité respecter avant le montage ?

Coupez l'alimentation en énergie avant toute intervention et sécurisez-la contre toute remise en marche. Respectez les couples de serrage indiqués.

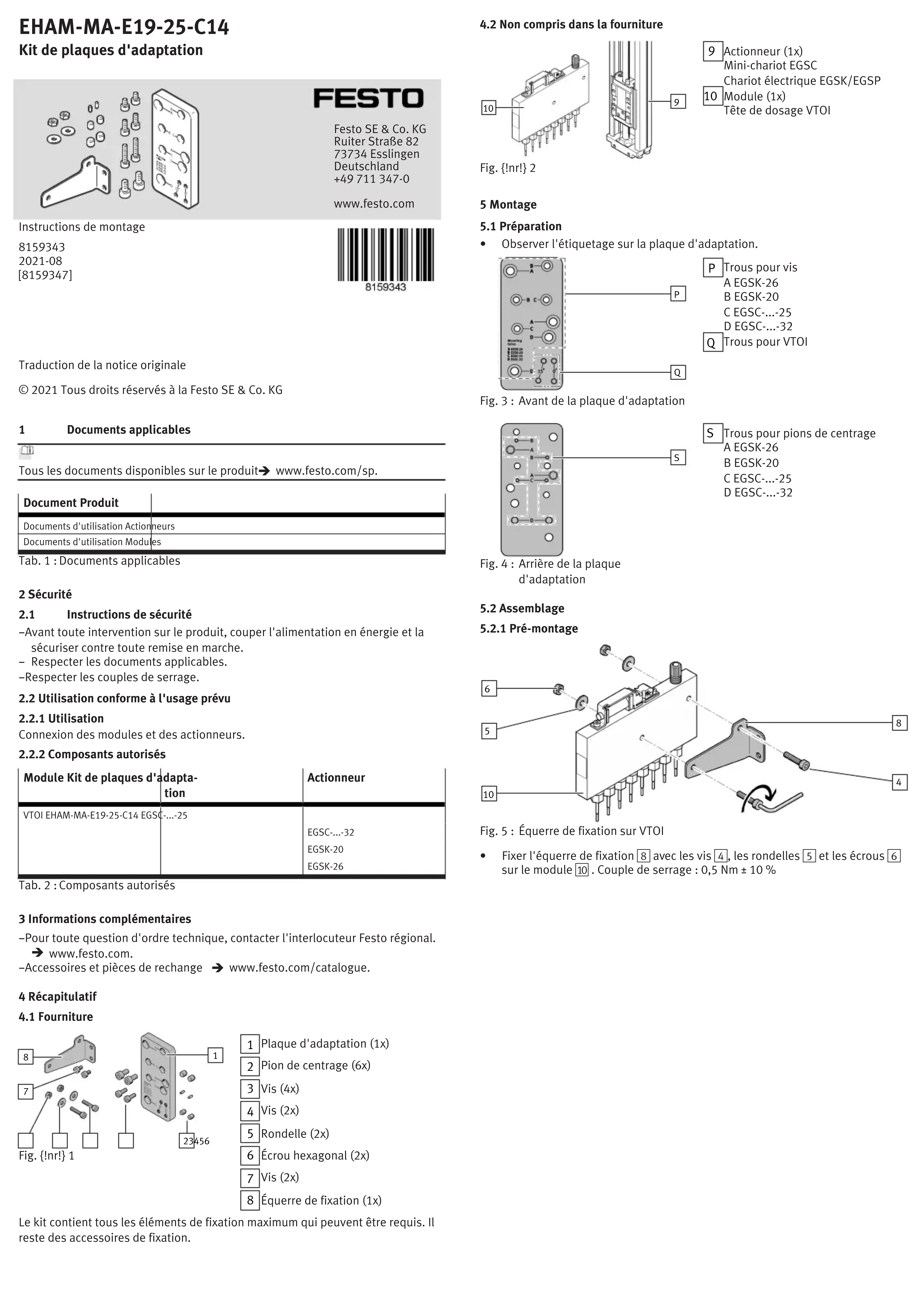

MODE D'EMPLOI EHAMMAE1925C14 Festo

Kit de plaques d'adaptation

Instructions de montage

8159343

2021-08

[8159347]

FESTO

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Deutschland

[phone]

www.festo.com

8159343

Traduction de la notice originale

© 2021 Tous droits réservés à la Festo SE & Co. KG

Document Produit
Documents d'utilisation Actionneurs
Documents d'utilisation Modules

Tab. 1 : Documents applicables

2 Sécurité

2.1 Instructions de sécurité

-Avant toute intervention sur le produit, couper l'alimentation en énergie et la sécuriser contre toute remise en marche.
- Respecter les documents applicables.
-Respecter les couples de serrage.

2.2 Utilisation conforme à l'usage prévu

2.2.1 Utilisation

Connexion des modules et des actionneurs.

2.2.2 Composants autorisés

Module Kit de plaques d'adaptation	Actionneur
VTOI EHAM-MA-E19-25-C14 EGSC-...-25	EGSC-...-32EGSK-20EGSK-26

Tab. 2 : Composants autorisés

3 Informations complémentaires

-Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.

→ www.festo.com.

-Accessoires et pièces de rechange → www.festo.com/catalogue.

4 Récapitulatif

4.1 Fourniture

8 7 1 23456

Fig. {!nr!} 1

1 Plaque d'adaptation (1x)
2 Pion de centrage (6x)
3 Vis (4x)
4 Vis (2x)
5 Rondelle (2x)
6 Écrou hexagonal (2x)
7 Vis (2x)
8 Équerre de fixation (1x)

Le kit contient tous les éléments de fixation maximum qui peuvent être requis. Il reste des accessoires de fixation.

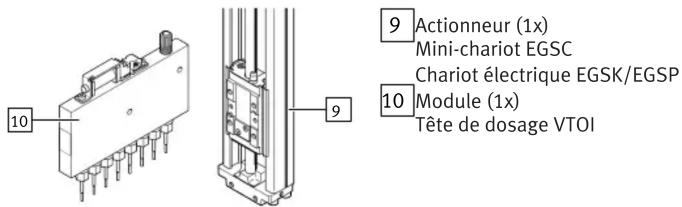

4.2 Non compris dans la fourniture

9 Actionneur (1x) Mini-chariot EGSC Chariot électrique EGSK/EGSP 10 Module (1x) Tête de dosage VTOI

Fig. {!nr!} 2

5 Montage

5.1 Préparation

- Observer l'étiquetage sur la plaque d'adaptation.

Fig. 3 : Avant de la plaque d'adaptation

S Trous pour pions de centrage

A EGSK-26

B EGSK-20

CEGSC-...-25

D EGSC-...-32

Fig. 4 : Arrière de la plaque d'adaptation

5.2 Assemblage

5.2.1 Pré-montage

6 5 10 8 4

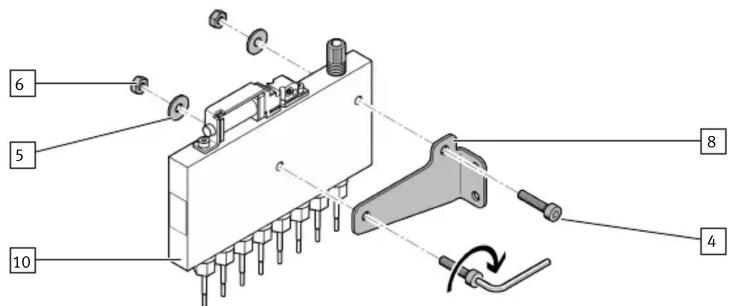

Fig. 5 : Équerre de fixation sur VTOI

- Fixer l'équerre de fixation 8 avec les vis 4, les rondelles 5 et les écrous 6 sur le module 10. Couple de serrage : 0,5 Nm ± 10 %

5.2.2 Connexion VTOI avec EGSC / EGSK

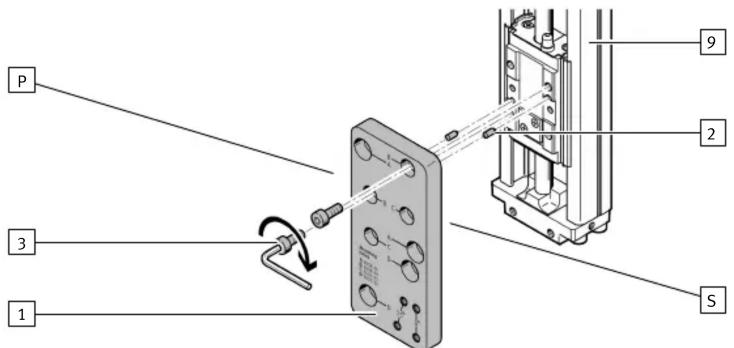

Fig. 6 : Montage de la plaque d'adaptation sur l'actionneur

EGSC-...-25 EGSC-...-32 EGSK-20 EGSK-26

2 Pion de centrage ZBS-2 ZBS-4	ZBS-2 ZBS-5
3 Vis M3x8 M4x8 M3x8 M4x8[Nm] 1	2 ± 20 % 2,9 ± 10	% 1,2 ± 20 % 2,9	± 10 %
[P] Trou C-C D-D B-B A-A
[S] Trou C-C D-D B-B A-A

Tab. 3 : Taille des vis et couples de serrage
1. Placer deux pions de centrage 2 dans les trous [S] correspondants.
2. Placer la plaque d'adaptation 1 sur l'actionneur 9 à l'aide des pions de centrage 2.
3. Fixer la plaque d'adaptation 1 avec les vis 3 dans les trous [P] correspondants sur l'actionneur 9.

10 Q 7

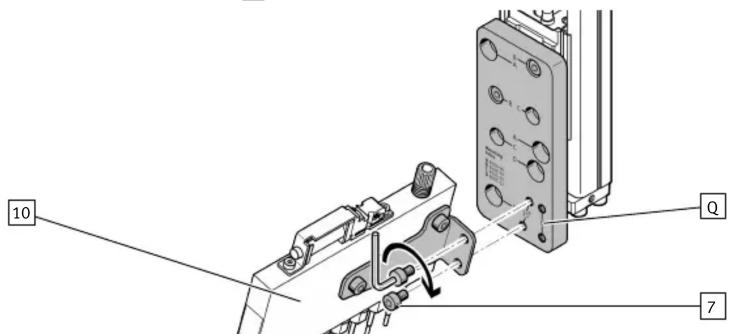

Fig. 7 : Monter le module sur la plaque d'adaptation

1. Sélectionner la position de montage souhaitée 0° ou 15° au niveau des trous [Q].
2. Fixer le module 10 avec les vis 7 dans les trous correspondants [Q]. Couple de serrage : 1,2 Nm ± 20 %
