MODE D'EMPLOI Silver 50 7G MONITOR AUDIO

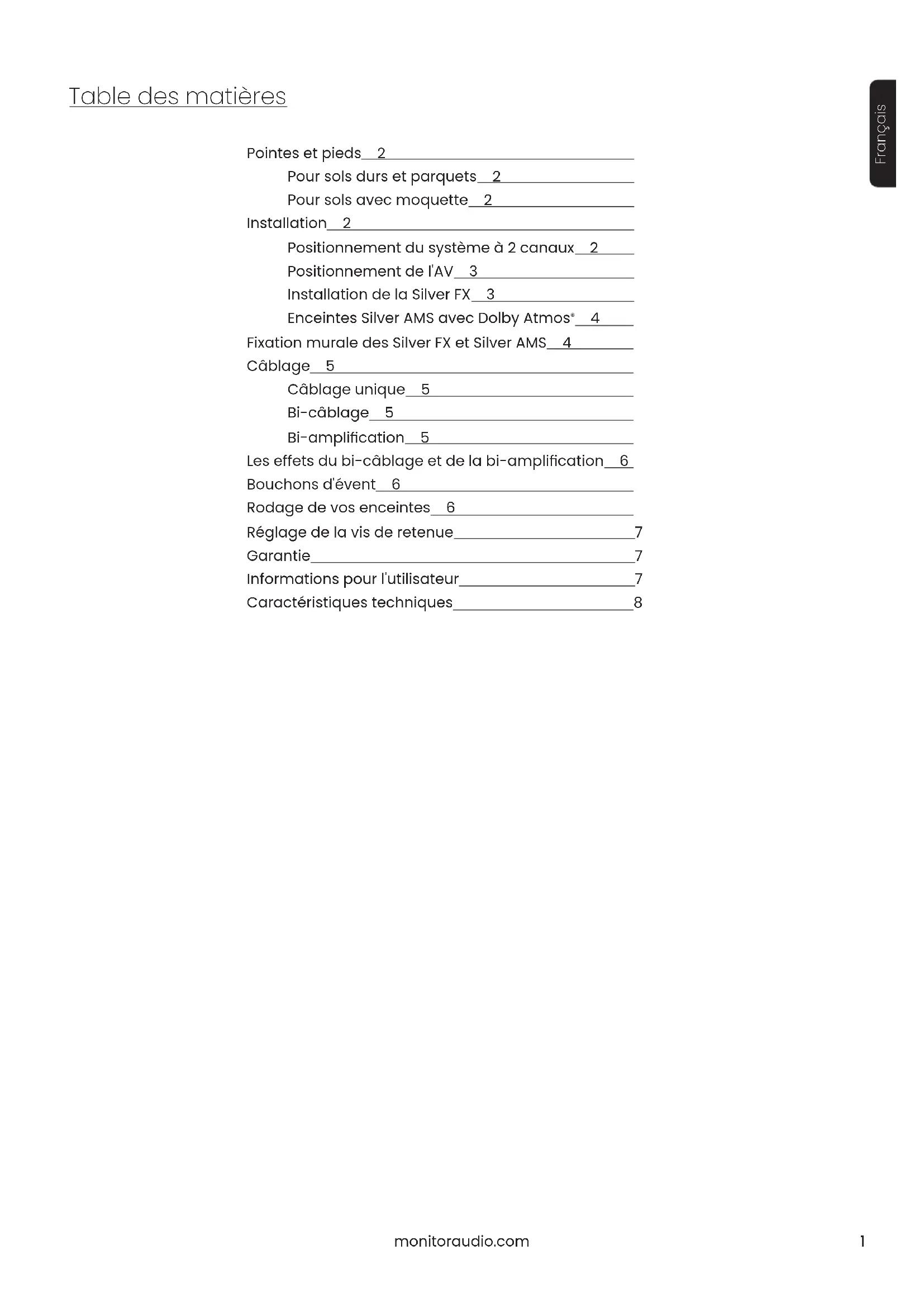

Mode d'emploiTable des matières Pointes et pieds 2 Pour sols durs et parquets 2 Pour sols avec moquette 2 Installation 2 Positionnement du système à 2 canaux 2 Positionnement de l'AV 3 Installation de la Silver FX 3 Enceintes Silver AMS avec Dolby Atmos

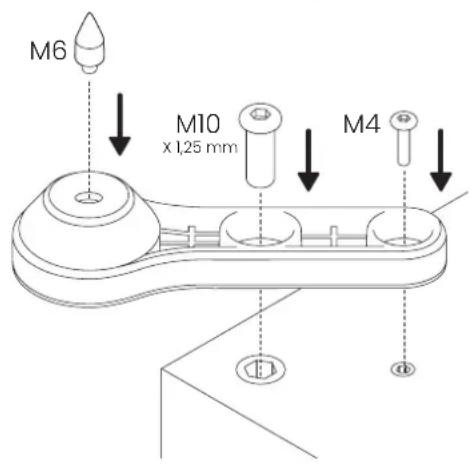

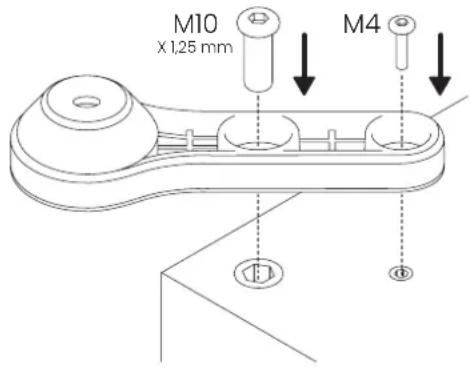

Fixation murale des Silver FX et Silver AMS 4 Câblage 5 Câblage unique 5 Bi-câblage 5 Bi-amplication 5 Les effets du bi-câblage et de la bi-amplication 6 Bouchons d'évent 6 Rodage de vos enceintes 6 Réglage de la vis de retenue 7 Garantie 7 Informations pour l'utilisateur 7 Caractéristiques techniques 8 monitoraudio.com 1 FrançaisPointes et pieds Certaines nitions sont fournies avec un joint en mousse sur le stabilisateur, veuillez vous assurer que ce côté est placé contre le caisson. Pour sols durs et parquets (Modèles Silver 200, 300 et 500 uniquement) Les pieds et stabilisateurs sont fournis assemblés pour une utilisation sur les sols durs ou les parquets, sans moquette, pour lesquels les pointes ne conviennent pas. Il suft de les xer à la base de l'enceinte à l'aide des vis et clés hexagonales fournies. Vous pouvez vérier que l'enceinte est de niveau sur tous les côtés avec un niveau à bulle (non fourni). Si elle n'est pas parfaitement de niveau, dévissez légèrement la pointe au point le plus bas puis vériez à nouveau. Répétez cette procédure jusqu'à ce que le caisson soit parfaitement de niveau. Utilisez les contre-écrous de chaque pied pour bloquer les pieds en place et éviter les vibrations indésirables. Pour les sols avec moquette (Modèles Silver 200, 300 et 500 uniquement) Si l'enceinte est installée sur un sol moquette ou un tapis, vissez les pointes dans les pieds et l'ensemble stabilisateur. Attachez-les à la base de l'enceinte à l'aide des vis et clés hexagonales fournies. Vous pouvez vérier que l'enceinte est de niveau sur tous les côtés avec un niveau à bulle. Si elle n'est pas parfaitement de niveau, dévissez le pied au point le plus bas puis vériez à nouveau. Répétez cette procédure jusqu'à ce que le caisson soit parfaitement de niveau. Utilisez les contre-écrous de chaque pied pour bloquer les pieds en place et éviter les vibrations indésirables. Vériez qu'aucun câble électrique susceptible d'être endommagé par les pointes ne passe sous le tapis ou la moquette. Installation Positionnement pour un système à 2 canaux Lors de l'agencement d'un système à 2 canaux, la position d'écoute et les enceintes doivent former un triangle équilatéral. Les enceintes devraient idéalement être espacées d'environ 1,8 à 3 m (6 à 10 pieds) et se trouver au minimum à 91 cm (3 pieds) du mur latéral. La distance idéale depuis le mur arrière varie selon l'enceinte (voir la liste ci-dessous).

• Silver 300 et Silver 500 30 - 61 cm (12 - 24 pouces) REMARQUE :ces distances sont recommandées pour des performances optimales. Les résultats réels varient en fonction de la taille et de la conception des pièces. Il est fortement conseillé d'effectuer des essais lorsque vous installez les enceintes, car l'environnement et les préférences personnelles changent en fonction de chaque installation. Si, par exemple, vous trouvez que les graves sont insufsants, rapprochez légèrement les enceintes du mur arrière. La manœuvre opposée est recommandée si les graves vous paraissent excessifs. Consultez également les informations de la page 6 concernant les bouchons d'évent. Si l'image stéréo est perdue, essayez d'orienter légèrement les enceintes vers l'intérieur. Le son doit donner l'impression de partir du point central entre les enceintes et non des enceintes elles-mêmes. Série Silver 7G2 xm xm

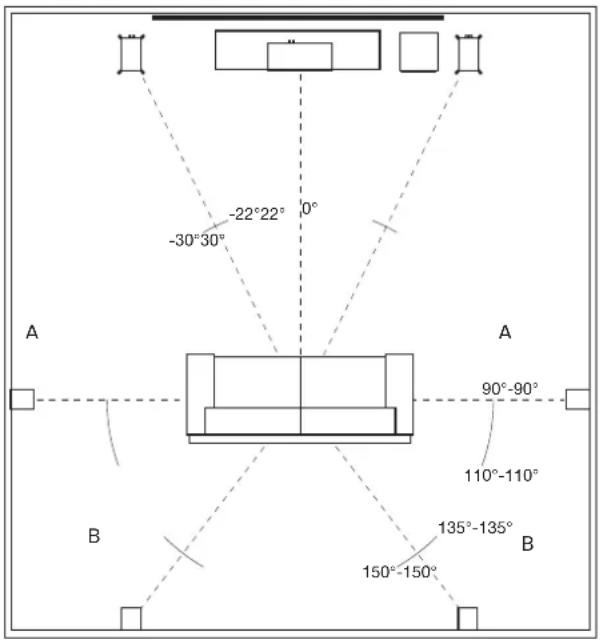

M6Positionnement de l'AV Veuillez vous reporter aux illustrations ci-dessous pour connaître les angles et les positions idéaux de chaque enceinte de votre système surround. Les enceintes doivent être éloignées du mur en fonction de ses exigences, qui sont répertoriées dans la section Positionnement pour un système à deux canaux (page 2). Cependant, en fonction des paramètres du ltre de croisement du récepteur AV, elles peuvent être rapprochées du mur. Nous vous conseillons de faire des essais. Si les graves sont trop puissants ou en présence d'un pic de graves dans la pièce pendant l'écoute de la musique (sans caisson de graves), essayez d'éloigner légèrement les enceintes du ou des murs. Si ce n'est pas possible, alors essayez les bouchons d'évent fournis. Dans un système avec caisson de graves, essayez de régler la fréquence de croisement des enceintes et/ou du caisson de graves ou de changer la position de celui-ci. -30° 30° -22° 22°

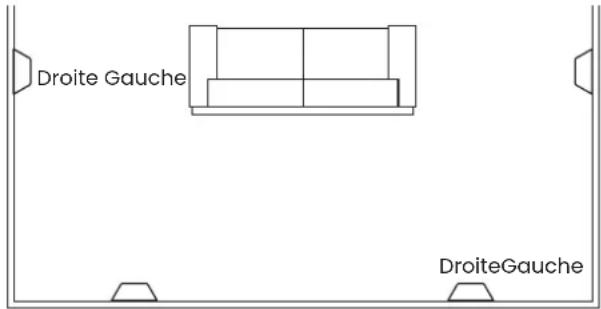

L'enceinte centrale Silver C250 doit être orientée directement vers la position de visionnage et se trouver approximativement à hauteur d'oreille. REMARQUE : Les images ci-dessous sont présentées uniquement à des ns d'illustration. Si vous utilisez une Silver FX, veuillez vous référer à la section suivante pour plus de détails. A. Enceintes surround latérales B. Enceintes surround arrière Un système surround 7.1 utilisera les enceintes latérales (position A) et arrière (position B) pour créer un environnement sonore intégral sur 360°. Si vous installez un système 5.1, vous pouvez placer vos enceintes surround en position (A). Installation de la Silver FX La Silver FX propose des modes d'écoute dipolaire ou bipolaire. En mode bipolaire, le haut-parleur et les haut-parleurs hautes fréquences (tweeters) sont tous en phase. En mode dipolaire, un des haut-parleurs hautes fréquences est déphasé par rapport à l'autre et au haut-parleur principal an de créer un son diffus. Les enceintes FX doivent être xées au mur à environ 60 cm au-dessus de la hauteur des oreilles. Sélecteur dipolaire/bipolaire : Dans un système 5.1, sélectionnez le mode bipolaire. Cela dit, il n'est pas interdit d'expérimenter et de tester en sélectionnant le mode dipolaire. Si elle est incluse dans un système 7.1 avec une paire de FX, sélectionnez le mode bipolaire. Si vous utilisez deux paires de FX pour les effets latéraux et arrière, réglez-les toutes sur le mode dipolaire et échangez les enceintes FX latérales gauche et droite, tout en conservant les enceintes FX arrière comme prévu (en associant la gauche et la droite avec les canaux avant gauche et droit), comme représenté. REMARQUE : avant de toucher aux commutateurs, veillez à ce que l'amplicateur soit au minimum éteint. Cela aidera à le protéger. monitoraudio.com 3 Français Droite Gauche DroiteGauche4 Série Silver 7G Atmos En plafond Lorsque vous agencez les canaux de plafond d'un système Atmos, nous recommandons d'utiliser nos enceintes de plafond trois voies. Celles-ci emploient un module unique de tweeter/médium pivotant offrant une dispersion plus large. Elles sont parfaites pour les fonctionnalités Atmos. Vous trouverez plus d'informations sur notre site monitoraudio.com. Reportez-vous aux illustrations ci-dessous pour un positionnement idéal des congurations à 2 ou 4 enceintes Atmos. En général, elles sont alignées avec les enceintes avant gauche et droite. 65° 100° Niveau des oreilles 80° 30° 125° 150° 45° 55° Niveau des oreilles 135° Enceintes Silver AMS avec Dolby Atmos

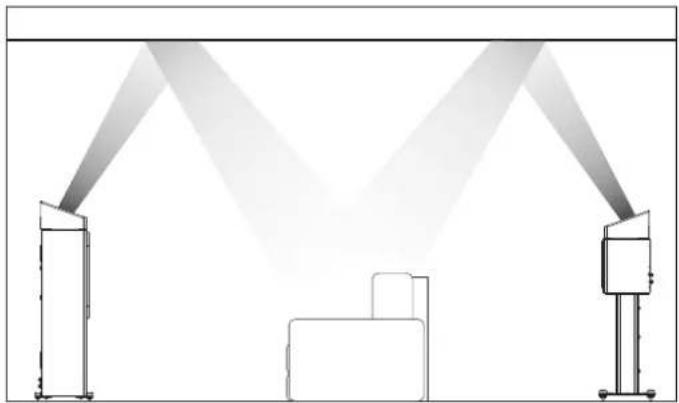

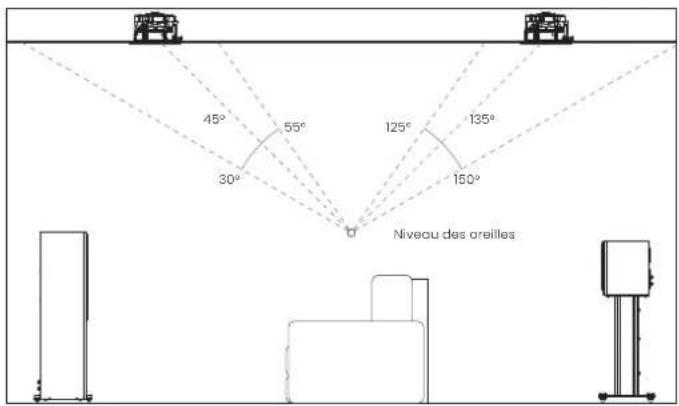

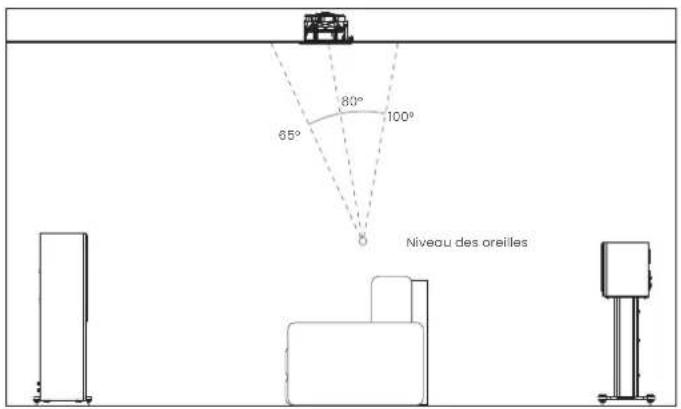

Nos nouvelles enceintes Silver AMS constituent une solution dédiée et une option aux installations Atmos en plafond. Elles peuvent être placées directement au-dessus des enceintes avant et/ou arrière dans une conguration à 2 ou 4 enceintes Atmos. En outre, il est également possible d'utiliser la Silver AMS en montage mural en tant qu'enceinte surround ou de hauteur. Fixation murale des Silver FX et Silver AMS ATTENTION : Vous devez toujours déterminer l'emplacement de xation des Silver FX ou Silver AMS et de la structure du mur. Pour des raisons de sécurité, si vous doutez de votre capacité à garantir une xation sûre et en toute sécurité, ne tentez pas de xer ces enceintes au mur. Faites plutôt appel aux services d'un professionnel compétent et qualié. ATTENTION : Vériez qu'aucune canalisation et qu'aucun câble électrique ne passe derrière l'endroit où vous vous apprêtez à xer les enceintes. Travaillez sur un escabeau stable et évitez de laisser traîner les câbles. REMARQUE : Les vis et chevilles murales ne sont pas fournies avec les enceintes Silver FX ou Silver AMS. Veuillez utiliser uniquement des xations adaptées à la nature du mur sur lequel seront xées les enceintes. Les enceintes Silver FX et Silver AMS sont munies d'inserts en trou de serrure. Pour xer les enceintes au mur, nous vous conseillons d'utiliser le gabarit de xation murale fourni dans le carton d'emballage.monitoraudio.com 5 Français Câblage Câblage unique Le câblage unique se fait par le branchement d'une seule paire de câbles aux bornes situés à l'arrière de votre enceinte. Le ltre de croisement interne de l'enceinte guide les fréquences vers le haut-parleur/ tweeter approprié. Les basses fréquences vers les haut-parleurs basses fréquences, les fréquences moyennes vers les haut-parleurs médium/grave et les hautes fréquences vers le haut-parleur hautes fréquences (tweeter). Vous pouvez les connecter aux bornes supérieures ou inférieures, voire même en diagonale (effectuez des essais pour obtenir les meilleurs résultats). RightIntergrated Amplifier

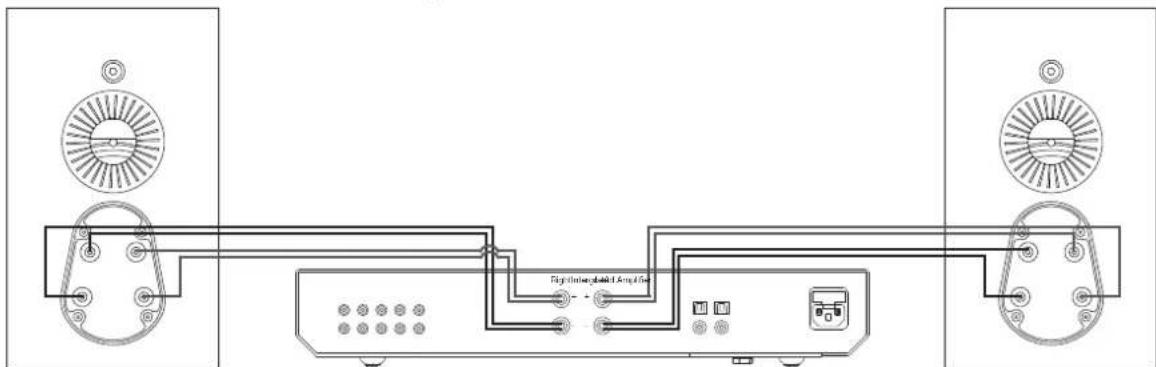

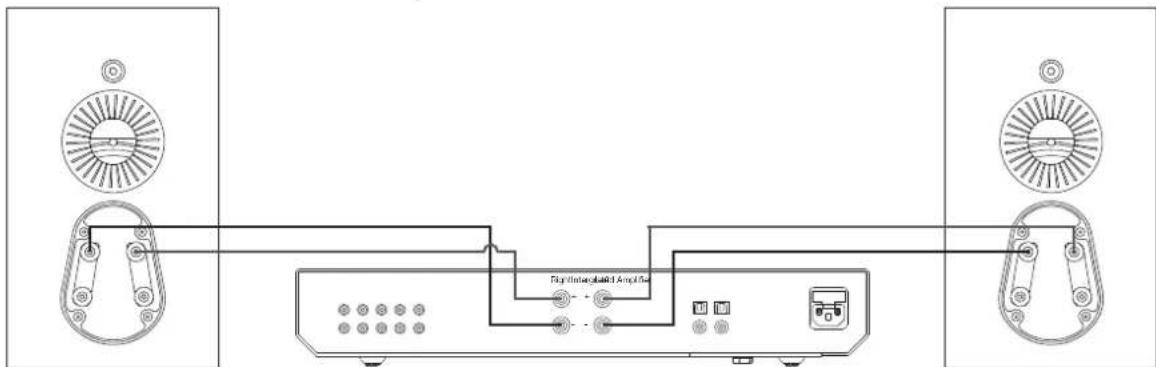

Left REMARQUE : si vous utilisez cette méthode, laissez les cavaliers des bornes en place. Bi-câblage Le bi-câblage se fait en connectant des câbles d'enceintes séparés aux bornes de l'enceinte depuis une seule paire de connexions sur l'amplicateur. Dans le cas de la série Silver, les bornes inférieures se connectent à un ou plusieurs haut-parleurs basses fréquences et les bornes supérieures se connectent au tweeter des enceintes 2 voies, ou au haut-parleur médium et au tweeter dans les enceintes 2,5 et 3 voies. RightIntergrated Amplifier

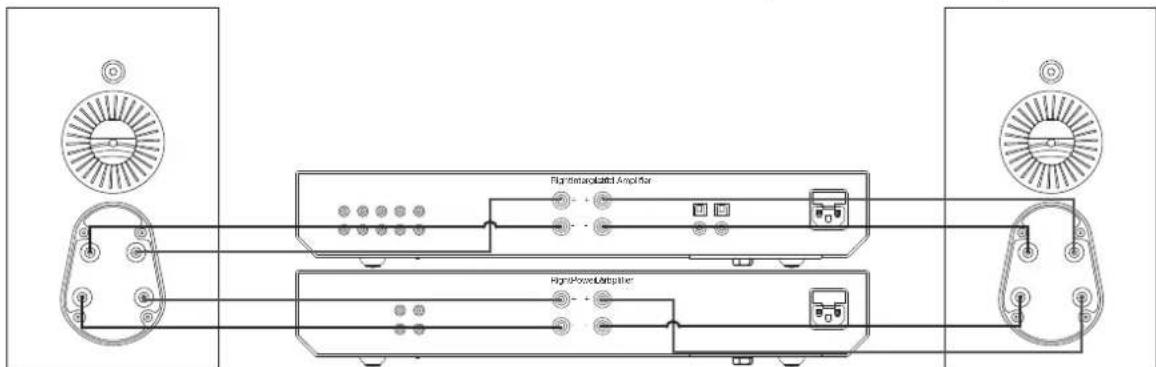

Left REMARQUE : si vous utilisez cette méthode, vous DEVEZ retirer les cavaliers des bornes. Bi-amplication La bi-amplication est identique au bi-câblage, à la différence que vous introduisez un second amplicateur dans l'équation. Pour bi-amplier, vous devez connecter un câble d'enceinte aux bornes supérieures depuis un amplicateur et un autre câble d'enceinte aux bornes inférieures depuis le second amplicateur. RightIntergrated Amplifier

Left REMARQUE : si vous utilisez cette méthode de câblage, vous DEVEZ retirer les cavaliers des bornes.6 Série Silver 7G Les effets du bi-câblage et de la bi-amplication Fondamentalement, le ltre de croisement d'une enceinte fait varier l'impédance perçue par l'enceinte et par l'amplicateur de puissance. Dans cette situation, lorsqu’un signal musical pleine gamme est appliqué aux bornes d'un système d'enceintes pleine gamme, le ou les haut-parleurs basses fréquences ne reçoivent que les signaux basses fréquences, le haut-parleur médium reçoit les signaux aux fréquences de la bande médiane et le tweeter ne reçoit que les signaux hautes fréquences. Ceci signie que si des câbles d'enceintes séparés sont connectés aux bornes des basses fréquences et des hautes fréquences, non seulement les haut-parleurs reçoivent les fréquences séparées qui leur sont destinées, mais les câbles d'enceintes séparés transportent également des signaux différents, le câble des graves contenant principalement les basses fréquences et le câble du tweeter principalement les hautes fréquences. Une fois les hautes et basses fréquences séparées de cette manière, les fortes impulsions de courant et les surtensions requises par les haut-parleurs graves lors de la reproduction d'une basse ou d'une batterie n'interagiront pas avec les sons délicats d'une ûte ou d'une cymbale. Dans un système à câblage unique, les résonances mécaniques et électriques indésirables se manifestent sous la forme d'une distorsion sur les deux jeux de bornes d'enceintes. En raison de l'impédance des câbles d'enceintes, ces distorsions ne seront pas complètement annulées par l'amplicateur. Au lieu de cela, elles se moduleront entre les deux ltres de croisement, et dégraderont la qualité du son. Avec un bi- câblage, cette interaction est minimisée dans la mesure où la distorsion du signal est « perçue » à la sortie de l'amplicateur où elle peut être plus facilement annulée. Le système de bi-câblage/bi-amplication présente un signal « plus propre » aux bornes basses fréquences et hautes fréquences de l'enceinte, et parce que les hautes fréquences et basses fréquences ont déjà été séparées, elles ont un effet minimal sur les autres - en substance, les graves ne submergent pas les aigus délicats. En termes de bénéces audibles, le système de bi-câblage/bi-amplication fournit plus de clarté et de détails aux fréquences moyennes et hautes. Les graves deviendront souvent plus rapides et serrés. La précision et la scène s'amélioreront également. En somme, il s'agit d'une amélioration efcace et souhaitable qui est vivement recommandée par Monitor Audio. Bouchons d'évent

AVERTISSEMENT : faites attention à ne pas enfoncer trop profondément les bouchons d'évent dans leur

évent, car vous pourriez par inadvertance perdre le bouchon en mousse dans le caisson. Si l'enceinte est destinée à être installée dans une petite pièce (environ 9 m² ou 80 pi.²) ou si la pièce a tendance à accentuer la réponse des basses fréquences, il peut être utile d'utiliser les bouchons d'évent. Cependant, il est conseillé de faire des essais de positionnement des enceintes dans la pièce avant de les installer. Pour optimiser les performances de l'enceinte, vériez qu'elle ne se trouve pas trop près d'un mur ou d'un coin d'une pièce. Si le positionnement de l'enceinte est prédéterminé par l'esthétique ou l'agencement de la pièce et que vous trouvez que les graves sont accentués, ou dans le cas où les enceintes sont placées à une distance inférieure à la distance suggérée page 2 d'un mur arrière (par exemple sur une bibliothèque, un meuble ou un pied proche d'un mur), nous recommandons d'utiliser les bouchons d'évent. Avec des enceintes qui ont 2 évents, telles que la Silver 200, un seul bouchon d'évent doit toujours être utilisé par enceinte. Cela aura pour effet de réduire la « suramplication » ou surabondance des graves et permettra aux enceintes d'offrir une reproduction sonore optimale dans cet environnement. Cette « suramplication » (parfois appelée « surabondance ») se produit généralement lorsque l'énergie des basses fréquences « excite » les parois de la pièce et génère une accentuation à une fréquence donnée ou sur un certain nombre de fréquences. L'installation des bouchons d'évent ne réduira pas l'extension générale des graves, mais l'énergie/la production des basses fréquences sera réduite autour de la fréquence d'accord de l'évent. Cela aura pour effet de réduire la « suramplication » des graves tout en améliorant leur clarté et leur agilité apparente. Dans tous les cas, il est recommandé de faire des expérimentations. Rodage de vos enceintes Rodez vos enceintes en jouant de la musique à des niveaux bas/moyens pendant approximativement 50 à 70 heures. Il est possible que vous trouviez que le son continue à s'améliorer même après 70 heures. Vous pouvez le faire naturellement avec le temps : comme un bon vin, la performance s'améliorera avec l'âge. Sinon, si vous souhaitez faire jouer les enceintes en boucle continue, vous pouvez réduire le volume ou la présence du son en plaçant les enceintes face à face de telle façon que les haut-parleurs et tweeters soient directement alignés et aussi proches que possible. Connectez ensuite l'amplicateur à vos enceintes pour que l'une soit normale (en phase) : positif sur positif et négatif sur négatif (rouge sur rouge et noir sur noir), et l'autre hors phase : positif sur négatif et négatif sur positif sur les entrées de l'enceinte.monitoraudio.com 7 Français Réglage de la vis de retenue La nouvelle série Silver est équipée d'une vis de xation traversante pour réduire la coloration du caisson. Chaque vis agit comme un renfort rigide et permet également de se passer des xations de haut-parleurs traditionnelles. Ainsi, le découplage du haut-parleur et du guide frontal est plus efcace et toute source éventuelle de résonance est éliminée. REMARQUE : si cette vis se desserre au l du temps ou si elle s'est desserrée pendant le transport, veuillez utiliser la clé hexagonale fournie pour la resserrer. Un quart de tour suft une fois que la vis est sous contrainte. Garantie La qualité de fabrication et les performances de ce produit sont couvertes par la garantie du fabricant contre les défauts de fabrication, dans la mesure où le produit a été fourni par un revendeur Monitor Audio agréé selon un accord de vente. Pendant la période de garantie, reportez-vous à la page relative au produit que vous avez acheté sur notre site web : monitoraudio.com. Lors de l'achat de produits Monitor Audio, conservez précieusement votre preuve d'achat, celle-ci faisant ofce de bon de garantie. Informations de l'utilisateur Informations sur le produit Modèle : Numéro de série du produit : Date de l'achat : Informations sur le revendeur Nom du revendeur : Adresse : Code postal : Adresse e-mail : Monitor Audio se réserve le droit de modier les caractéristiques techniques sans préavis.Caractéristiques techniques Silver 50 Silver 100 Silver 200 Silver 300 Silver 500 Silver C250 Silver FX Silver AMS Format du système 2 voies 2 voies 2,5 voies 3 voies 3 voies 3 voies 2 voies Dipolaire/Bipolaire 2 voies Réponse en fréquence, dans la pièce (-6 dB) 47 Hz - 35 kHz 35 Hz - 35 kHz 34 Hz - 35 kHz 31 Hz - 35 kHz 27 Hz - 35 kHz 65 Hz - 35 kHz 81 Hz - 35 kHz 76 Hz - 35 kHz Sensibilité (2,83 V à 1 m) 86 dB 87,5 dB 87,5 dB 87,5 dB 90,5 dB 88,5 dB 87,5 dB 87 dB Impédance nominale 8 ohms 8 ohms 8 ohms 8 ohms 8 ohms 8 ohms 8 ohms 8 ohms Impédance minimale 3,9 ohms à 250 Hz 4,9 ohms à 170 Hz 5,0 ohms à 240 Hz 4,0 ohms à 160 Hz 4,1 ohms à 150 Hz 3,9 ohms à 170 Hz 4,1 ohms à 240 Hz 4,0 ohms à 230 Hz Niveau de pression sonore maximal (simple, champ libre) 104 dB 106 dB 108 dB 110 dB 111 dB 110 dB 104 dB 102 dB Puissance nominale 100 W 120 W 150 W 200 W 250 W 200 W 85 W 60 W Configuration amp. recommandée 40-100 W 40-120 W 60-150 W 80-200 W 80-250 W 80-200 W 30-85 W 30-60 W Fréquence de croisement 2,6 kHz 2,3 kHz 2,7 kHz B. F. : 750 Hz M. F. / H. F. : 2,8 kHz B. F. : 800 Hz M. F. / H. F. : 2,7 kHz B. F. : 650 Hz M. F. / H. F. : 3,3 kHz 2 kHz 2 kHz Fréquence d'accord de l'évent 58 Hz 42 Hz 49 Hz 40 Hz 36 Hz S. O. S. O. S. O. Alignement des graves Bass reflex. HiVe II système d'évent Bass reflex. HiVe II système d'évent Bass reflex. Système double évent HiVe II Bass reflex. Système double évent HiVe II Bass reflex. Système double évent HiVe II Caisson scellé Caisson scellé Caisson scellé Ensemble de haut- parleurs 1 haut-parleur médium/grave 1 x

1/4 ” C - C A M R S T I I 1 tweeter à dôme doré C-CAM 25 mm (1”) avec guide d'ondes UD II 1 haut-parleur médium/grave 8 ” C - C A M R S T I I 1 tweeter à dôme doré C-CAM 25 mm (1”) avec guide d'ondes UD II 1 haut-parleur grave 5 1/4

1 haut-parleur médium

1 tweeter à dôme doré C-CAM 25 mm (1") avec guide d'ondes UD II 2 haut-parleurs grave

1 haut-parleur médium

1 tweeter à dôme doré C-CAM 25 mm (1") avec guide d'ondes UD II 2 haut-parleurs grave

1 haut-parleur médium

1 tweeter à dôme doré C-CAM 25 mm (1") avec guide d'ondes UD II 2 haut-parleurs grave

1 haut-parleur médium

1 tweeter à dôme doré C-CAM 25 mm (1") avec guide d'ondes UD II 1 haut-parleurs médium 6” C-CAM RST II 2 tweeters à dôme doré C-CAM 25 mm (1") avec guide d'ondes UD II 1 haut-parleur grave/médium 5 1/4

2 tweeters à dôme doré C-CAM 25 mm (1") avec guide d'ondes optimisé* Dimensions externes incluant terminaux et grille (H x L x P) 282 x 165 x 272 mm

N/A N/A N/A Poids du produit 5,6 kg 12 lb 6 oz 9,4 kg 20 lb 12 oz 13,7 kg 30 lb 3 oz 19,3 kg 42 lb 9 oz 22,5 kg 49 lb 9 oz 10,6 kg 23 lb 6 oz 4,5 kg 9 lb 15 oz 4,0 kg 8 lb 12 oz *guide d'ondes optimisé pour se conformer avec les cibles de directivité Dolby Atmos. Monitor Audio se réserve le droit de modier les spécications sans préavis. Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Atmos, et le sigle double D sont des marques commerciales de Dolby Laboratories.Monitor Audio Ltd. 24 Brook Road Rayleigh, Essex SS6 7XJ Angleterre Tél. : +44 (0)1268 740580 E-mail : info@monitoraudio.com monitoraudio.com ©Monitor Audio Ltd. V1-2021 Lisez-moi, gardez-moi ou recyclez-moi
