RX65CX - Haut-parleur PHOENIX GOLD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur coaxial
Marque	Phoenix Gold
Modèle	RX65CX
Catégorie	Haut-parleur
Diamètre du haut-parleur	6,5 pouces (16,5 cm)
Puissance RMS	65 watts
Puissance maximale	130 watts
Impédance	4 ohms
Sensibilité	90 dB
Réponse en fréquence	55 Hz - 22 kHz
Matériau du cône	Polypropylène
Matériau de la suspension	Caoutchouc
Type d'aimant	Ferrite
Profondeur de montage	55 mm
Diamètre de découpe	142 mm
Poids	0,8 kg
Accessoires inclus	Grille de protection, joint mousse, joint caoutchouc, clips rapides, vis
Installation	Encastrement ou montage en surface dans portes, tableau de bord ou plage arrière
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter l'eau et les solvants
Sécurité	Protection contre l'eau recommandée (housse de pluie)
Garantie	1 an (standard constructeur)
Pièces détachées et réparabilité	Contacter le revendeur Phoenix Gold

FOIRE AUX QUESTIONS - RX65CX PHOENIX GOLD

Quel est le diamètre du haut-parleur Phoenix Gold RX65CX ?

Le RX65CX est un haut-parleur coaxial de 6,5 pouces (16,5 cm), adapté à la plupart des emplacements d'usine.

Puis-je installer ce haut-parleur dans ma voiture sans modifications ?

Oui, si votre véhicule possède des emplacements d'usine de 6,5 pouces. Utilisez les joints fournis pour un ajustement parfait.

Comment protéger le haut-parleur de l'eau ?

Il est fortement recommandé d'utiliser une housse de pluie ou un équivalent pour protéger le haut-parleur des infiltrations d'eau.

Que faire si la surface de montage est fragile (plastique, carton) ?

Utilisez les clips rapides fournis : ils servent d'écrous pour les vis et renforcent la fixation.

Comment installer le joint de mousse ?

Placez le joint en mousse entre le haut-parleur et la surface de montage pour assurer l'étanchéité à l'air. Pour un montage inversé, mettez le joint devant le haut-parleur.

La grille fournie est-elle obligatoire ?

Non, vous pouvez utiliser la grille d'usine. Si vous utilisez la grille fournie, montez le joint en caoutchouc pour l'étanchéité.

Quelle est la puissance recommandée pour cet amplificateur ?

Un ampli délivrant 65 watts RMS par canal est idéal. La puissance maximale supportée est de 130 watts.

Où puis-je trouver les dimensions exactes de découpe ?

Le gabarit de découpe est fourni dans le manuel. Le diamètre de découpe typique est de 142 mm.

Puis-je utiliser ce haut-parleur dans une application marine ?

Non, il n'est pas conçu pour une utilisation marine. Une protection contre l'eau est nécessaire même en voiture.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon doux et sec. Évitez l'eau, les nettoyants liquides et les solvants qui pourraient endommager le cône.

MODE D'EMPLOI RX65CX PHOENIX GOLD

La sélection de l'emplacement de vos nouveaux haut-parleurs coaxiaux RX peut être aussi facile que l'utilisation des emplacements de fabrication ou peut nécessiter la création d'un nouvel emplacement. L'emplacement le plus courant est dans les portes, le tableau de bord ou à l'arrière du pont. Consultez cette concessionaire Phoenix Gold pour un emplacement de montage supplémentaire et de l'assistance.

INSTALLATION DES HAUT-PARLEURS PORTES / PLAGE ARRÊRE

1. De nombreux vehicules ont déjà des emplacements d'usine (Figure 1) pour la fonctionnalité "DROP IN" de la ligne coaxial RX. Si aucun des emplacements existants n'est disponible ou s'illes ne sont pas utilisés, vérifier l'emplacement désire pour la découpe ajusté et des obstacles en profondeur. Assurez-vous de laisser suffisamment de dégagement pour les pistes de la fenêtre, les ferrures structurales, l'amortisseur arrêté, etc
2. En supposant qu'il y a suffisamment de surface et de profondeur, utiliser le réseau fourni et retracer la démarche du haut-parleur et les trous de montage sur la surface de l'emplacement de montage
3. Si la surface de montage n'a pas une structure suffisamment solide pour accueillir les vis, (par ex. plastique, carton) utiliser les clips rapides fournis qui serviront d'écrous pour les vis fournies
4. Toujours assurer la protection pour l'eau, si elle n'est pas fournie dans le vehicule. Nous vous suggérons d'utiliser une house de pluie ou l'équivalent. En cas de doute, veuillez contacter votre revendeur Phoenix Gold.

INSTALLATION DU HAUT PARLEUR SANS GRILLES

Phoenix Gold a fourni un joint statique de montage en mousse. Lors de l'installation de vos nouveaux haut-parleurs coaxiaux dans une Usine, assurez-vous d'utiliser les joints statiques de montage en mousse comme le montre la figure 1. Pour les haut-parleurs montés à l'envers, placez le joint en mousse en face du haut-parleur. Ceci assurera un joint étanché à l'air pour vos haut-parleurs RX.

INSTALLATION DU HAUT PARLEUR AVEC GRILLES

Pour plus d'applications sur mesure, ou des cas où la grille d'usine n'est pas utilisée, une grille de protection de haute déviation a été fournie. Assurez-vous d'utiliser le joint en caoutchouc afin d'obtenir un joint étanché à l'air.

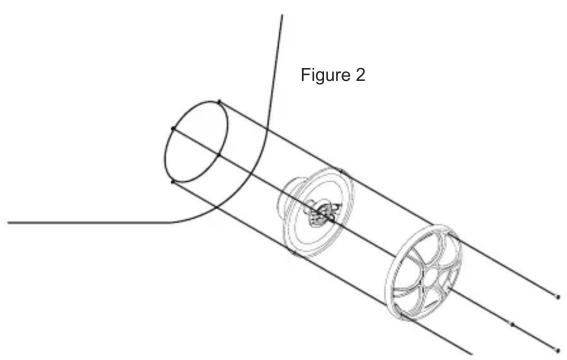

Lors de l'installation de vos nouveaux haut-parleurs coaxiaux avec la grille RX fournie, utilisez la figure 2.

NB : Les specifications sont sujettes à changer sans préavis en raison de l'amélioration continuaule du produit.

Figure 1

2
