MODE D'EMPLOI B401 INFINITY

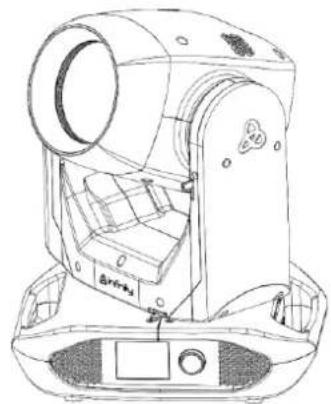

Consignes de déballage Dès réception du produit, ouvrir la boîte en carton avec précautions et en vérifier le contenu. Veiller à ce que toutes les pièces s’y trouvent et soient en bon état. Si une pièce a été endommagée lors du transport ou si le carton lui-même porte des signes de mauvaise manipulation, en informer aussitôt le revendeur et conserver le matériel d’emballage pour vérification. Conserver la boîte en carton et tous les matériaux d’emballage. S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Infinity B401 Beam ● 2 Supports de montage avec Quick-lock ● Câble Schuko vers Powercon True1 (1,5 m) ● Manuel d’utilisateur

Consignes de sécurité Toute personne participant à l’installation, au fonctionnement et à l’entretien de cet appareil doit : ● Être qualifiée ; ● Suivre les consignes de ce manuel.

Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’a été causé pendant le transport. Dans le cas contraire, contactez le revendeur. Pour conserver votre matériel en bon état et s’assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l’utilisateur de suivre les consignes et avertissements de sécurité de ce manuel. Veuillez noter que les dommages causés par tout type de modification manuelle apportée à l’appareil ne sont en aucun cas couverts par la garantie.4 Code commande : 41533 Infinity B401 Beam Cet appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. S’adresser exclusivement à des techniciens qualifiés pour l’entretien. IMPORTANT : Le fabricant ne sera en aucun cas tenu responsable des dommages causés par l’irrespect de ce manuel ni par toutes modifications interdites de l’appareil. ● Ne mettez jamais en contact le cordon d’alimentation avec d’autres câbles ! Manipulez le cordon d’alimentation et tous les câbles reliés au courant secteur avec une extrême prudence ! ● Vous ne devez jamais modifier, plier, contraindre à une force mécanique, faire pression sur ou chauffer le cordon d’alimentation. ● N’enlevez jamais l’étiquetage informatif et les avertissements indiqués sur l’appareil. ● Ne couvrez jamais le contact de masse avec quoi que ce soit. ● Ne soulevez jamais l’appareil en le maintenant par sa tête, sous peine d’abîmer le mécanisme. Maintenez-le toujours par ses poignées de transport. ● Ne placez jamais de matériaux devant la lentille. ● Ne regardez jamais directement la source lumineuse. ● Ne faites jamais fonctionner l’appareil sans sa lampe. ● N’allumez jamais la lampe si la lentille ou n’importe quelle partie couvrant le boîtier est ouvert. Les lampes à décharge émettent de forts rayonnements ultraviolets pouvant causer des brûlures sur la peau et entraîner des lésions oculaires. ● Ne laissez jamais traîner de câbles par terre. ● En cas d’orage, n’utilisez pas l’appareil et débranchez-le. ● Ne laissez jamais les parties d’emballage (sacs en plastique, mousse de polystyrène, clous, etc.) à portée des enfants car elles représentent une source potentielle de danger. ● Ne dirigez pas l’effet lumineux sur des personnes ou des animaux. ● N’insérez pas d’objets dans les orifices d’aération. ● Ne connectez pas cet appareil à un variateur d’intensité. ● N’allumez et n’éteignez pas l’appareil à des intervalles réduits. Vous pourriez nuire à la longévité de la lampe. ● Si la lampe a été éteinte, laissez-la refroidir pendant 15 minutes avant de la rallumer. ● Ne touchez pas le boîtier de l’appareil à mains nues durant le fonctionnement de celui-ci (le boîtier devient très chaud). Laissez-le refroidir au moins 5 minutes avant de le manipuler. ● Ne secouez pas l’appareil. Évitez tout geste brusque durant l’installation ou l’utilisation de l’appareil. ● N’installez pas de lampes d’une puissance supérieure ! ● Utilisez l’appareil uniquement dans des espaces intérieurs et évitez de le mettre en contact avec de l’eau ou tout autre liquide. ● Utilisez l’appareil uniquement après avoir vérifié que le boîtier est bien fermé et que les vis sont correctement serrées. ● N’utilisez l’appareil qu’une fois vous être familiarisé avec ses fonctions. ● Évitez les flammes et éloignez l’appareil des liquides ou des gaz inflammables. ● Veillez toujours à garder un espace minimum d’air libre de 80 cm autour de l’appareil pour favoriser sa ventilation. ● Débranchez toujours l’appareil lorsqu’il n’est pas utilisé et avant de le nettoyer ! Prenez soin de manipuler le cordon d’alimentation uniquement par sa fiche. Ne retirez jamais celle-ci en tirant sur le cordon d’alimentation. ● Assurez-vous que l’appareil n’est pas exposé à une source importante de chaleur, d’humidité ou de poussière. ● Assurez-vous que la tension disponible n’est pas supérieure à celle indiquée sur le panneau situé à l’arrière. ● Assurez-vous que le cordon d’alimentation n’est pas endommagé et ne comporte aucune éraflure. Vérifiez régulièrement l’appareil et le cordon d’alimentation. ● Assurez-vous que le diamètre du câble d’extension et des cordons d’alimentation est suffisant pour supporter la consommation de l’appareil. ● Si la lentille est visiblement endommagée, elle doit être remplacée. Des brèches ou des rayures profondes altèrent ses fonctionnalités. ● Si vous heurtez ou laissez tomber l’appareil, débranchez-le immédiatement de la prise. Pour des raisons de sécurité, faites inspecter l’équipement par un technicien qualifié avant de le réutiliser.5 Code commande : 41533 Infinity B401 Beam ● Si l’appareil a été exposé à de grandes différences de température (par exemple après le transport), ne le branchez pas immédiatement. La condensation qui se formerait à l’intérieur de l’appareil pourrait l’endommager. Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Infinity ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-la correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. ● À l’usage des adultes seulement. La lyre doit être installée hors de portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. ● N’essayez pas de shunter la protection thermostatique ou les fusibles. ● En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. ● Laissez la lampe refroidir pendant 20 minutes, avant de la remplacer. ● Une lampe à décharge chaude est sous haute pression et peut par conséquent exploser spontanément. Le risque augmente avec l’âge, la température et une mauvaise manipulation de la lampe. ● Si la lampe casse, des précautions de sécurité spécifiques doivent être prises, à cause du mercure qui s’en libère. Évacuez la zone immédiatement et ventilez-la. ● L’utilisateur est responsable du positionnement et du fonctionnement corrects de l’Infinity. Le fabricant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil. ● Cet appareil est répertorié sous la protection classe 1. Il est donc primordial de connecter le conducteur jaune / vert à la terre. ● Les réparations, maintenances et branchements électriques doivent être effectués par un technicien qualifié. ● GARANTIE : d’un (1) an à compter de la date d’achat.

Conditions d’utilisation ● Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. ● La distance minimum entre la sortie lumineuse et la surface illuminée doit être d’au moins 12 mètres. ● Pour éliminer l’usure et améliorer la durée de vie de l’appareil, prenez soin de le débrancher complètement de l’alimentation pendant les périodes de non utilisation, soit via le disjoncteur, soit en le débranchant directement. ● La température ambiante maximale de = 40 °C ne devra jamais être dépassée. ● L’humidité relative ne doit pas dépasser 50 % à une température ambiante de 40 ºC. ● Si cet appareil est utilisé d’une autre manière que celle décrite dans ce manuel, il peut subir des dégâts entraînant l’annulation de la garantie. ● Toute autre utilisation peut être dangereuse et provoquer un court-circuit, des brûlures, un choc électrique, un accident, etc. L’utilisateur met non seulement sa propre sécurité en péril, mais également celle des autres ! Fixation Veuillez suivre les directives européennes et nationales concernant la fixation, l’assemblage de structures et autres problèmes de sécurité. N’essayez pas d’installer cet appareil vous-même ! Confiez cette tâche à un revendeur autorisé !6 Code commande : 41533 Infinity B401 Beam Procédure : ● Si l’Infinity est fixée sous un plafond ou une solive, un système de fixation professionnel doit être utilisé. ● Utilisez un collier pour fixer l’Infinity avec les supports de montage sur le système de fixation. ● Veillez toujours à ce que la fixation de l’Infinity l’empêche d’osciller librement dans la pièce. ● L’installation doit toujours être effectuée avec un système d’attache de sécurité, comme par exemple un filet ou un câble de sécurité approprié. ● Lors de la fixation, du démontage ou de la révision de l’Infinity, assurez-vous toujours que la zone située en dessous est dégagée et qu’aucune personne non autorisée ne s’y trouve.

L’Infinity peut être placée sur une surface au sol dégagée ou montée sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement sur la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur. Veillez à toujours connecter le câble de la bonne couleur au bon endroit. International Câble UE Câble Royaume-Uni Câble USA Broche

Assurez-vous que votre appareil est toujours connecté à une prise de terre ! Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves !7 Code commande : 41533 Infinity B401 Beam

Instructions de renvoi

S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. Highlite déclinera les marchandises renvoyées et se dégagera de toute responsabilité. Contacter Highlite par téléphone, au +31 (0)455 667 723, ou par courriel, à l’adresse aftersales@highlite.com et demander un numéro RMA avant d’expédier l’appareil. L’utilisateur doit être prêt à fournir le numéro de modèle, le numéro de série ainsi qu’une brève description des raisons du renvoi. Veiller à bien emballer l’appareil, car tous les dommages subis durant le transport et résultant d’un emballage inadéquat seront à la charge du client. Highlite se réserve le droit de réparer ou de remplacer le ou les produits, à sa propre discrétion. Nous vous conseillons d’utiliser une méthode d’envoi sans risques : un emballage UPS approprié ou une double boîte. Remarque : si l’appareil est accompagné d’un numéro RMA, inclure les informations suivantes sur un bout de papier et le placer dans la boîte.

03) Votre numéro de téléphone

04) Une brève description des problèmes.

Réclamations Le client est tenu de vérifier les marchandises livrées dès leur réception, afin de détecter tout problème et / ou défaut visible potentiel. Ces vérifications peuvent également avoir lieu après que nous l’ayons averti de la mise à disposition des marchandises. Le transporteur est responsable de tous les dommages ayant eu lieu durant le transport ; par conséquent, les dommages doivent être signalés au transporteur à réception de la marchandise. En cas de dégât subi lors du transport, le client doit en informer l’expéditeur et lui soumettre toute réclamation. Signaler les dommages résultant du transport dans un délai d’un (1) jour suivant la réception de la livraison. Toujours s’acquitter de l’affranchissement postal des biens retournés. Accompagner les marchandises renvoyées d’une lettre définissant les raisons du renvoi. S’ils ne sont pas affranchis, les biens retournés seront refusés, sauf accord contraire par écrit. Nous faire parvenir toutes les réclamations nous concernant par écrit ou par fax, dans un délai de 10 jours suivant la réception de la facture. Une fois cette période écoulée, les réclamations ne seront plus traitées. Les réclamations signalées dans les délais seront uniquement considérées si le client s’est dûment conformé à toutes les sections du contrat auquel se rapportent les obligations, quelle qu’en soit la nature.8 Code commande : 41533 Infinity B401 Beam Description de l’appareil Caractéristiques L’Infinity B401 Beam est une lyre de grande puissance et dotée d'excellents effets. Sortie ● Ouverture angulaire : 4° ● Source lumineuse : Osram Sirius HRI 230 W (7R) ● Douille : E20.6 ● Température de couleur : 7600 K ● Sortie : 9500 lm Caractéristiques électriques ● Tension d’entrée : 100 – 240 V C.A., 50 / 60 Hz ● Consommation : 402 W Contrôle ● Intégré : affichage en couleur fonctionnant sur batterie et incluant un capteur de gravité ● Autonomie de la batterie : 30 jours max. (pleine charge) ● Modes de contrôle : manuel, automatique, DMX-512 ● Protocole de contrôle : DMX, W-DMX, sACN, Art-Net, RDM ● Canaux DMX : Basic (18 canaux), Advance (23 canaux), User (jusqu'à 23 canaux) ● Mode DMX sans fil : Wireless Solution Sweden Système optique ● Variateur d’intensité : variateur mécanique 0 - 100 % ● Obturateur : 0 - 20 Hz ● Mise au point : motorisée ● Prismes : prisme linéaire à 5 facettes et circulaire à 16 facettes ● Filtre Frost : Oui Mouvements ● Orientation : 540° ● Inclinaison : 270º ● Résolution orientation / inclinaison : 16 bits ● Spécial : zones mortes durant les mouvements d’orientation / d’inclinaison, les changements de couleur et de gobo ; les niveaux d’orientation / d’inclinaison sélectionnables par l'utilisateur ; les mouvements d’orientation / d’inclinaison inversés Gobos et couleurs ● Roue de gobo statique : 17 gobos en métal + ouverts ● Fonctions des gobos : effet Gobo Flow, Gobo Shake ● Roue colorée : 14 filtres dichroïques + blanc ● Fonctions des couleurs : changement de couleurs, Demi-couleurs, effet arc-en-ciel Caractéristiques physiques ● Couleur : noir ● Boîtier : métal et plastique ignifuge ● Connecteur de données : entrée/sortie DMX à 5 broches, 2 connecteurs RJ45 ● Prise d’alimentation : entrée/sortie Powercon True1 ● Indice de protection : IP-20 ● Fusible : fusible rapide de 7 A, 250 V ● Dimensions : 519 x 380 x 284 mm (l x P x H) ● Poids : 21 kg9 Code commande : 41533 Infinity B401 Beam Certifications et sécurité ● Certification : CE ● Température max. du boîtier : 40 °C Accessoires en option : 81014 – Showtec Sirius HRI 230 W, 8000 K 70454 – Câble de sécurité Saveking 4 mm (naturel) 70456 – Câble de sécurité Saveking 4 mm (noir) 75101 – Fast Coupler 150 kg (noir) D7268 – Flightcase pour 2 Furion B401 FLA43 – DMX Terminator Vue de la partie avant

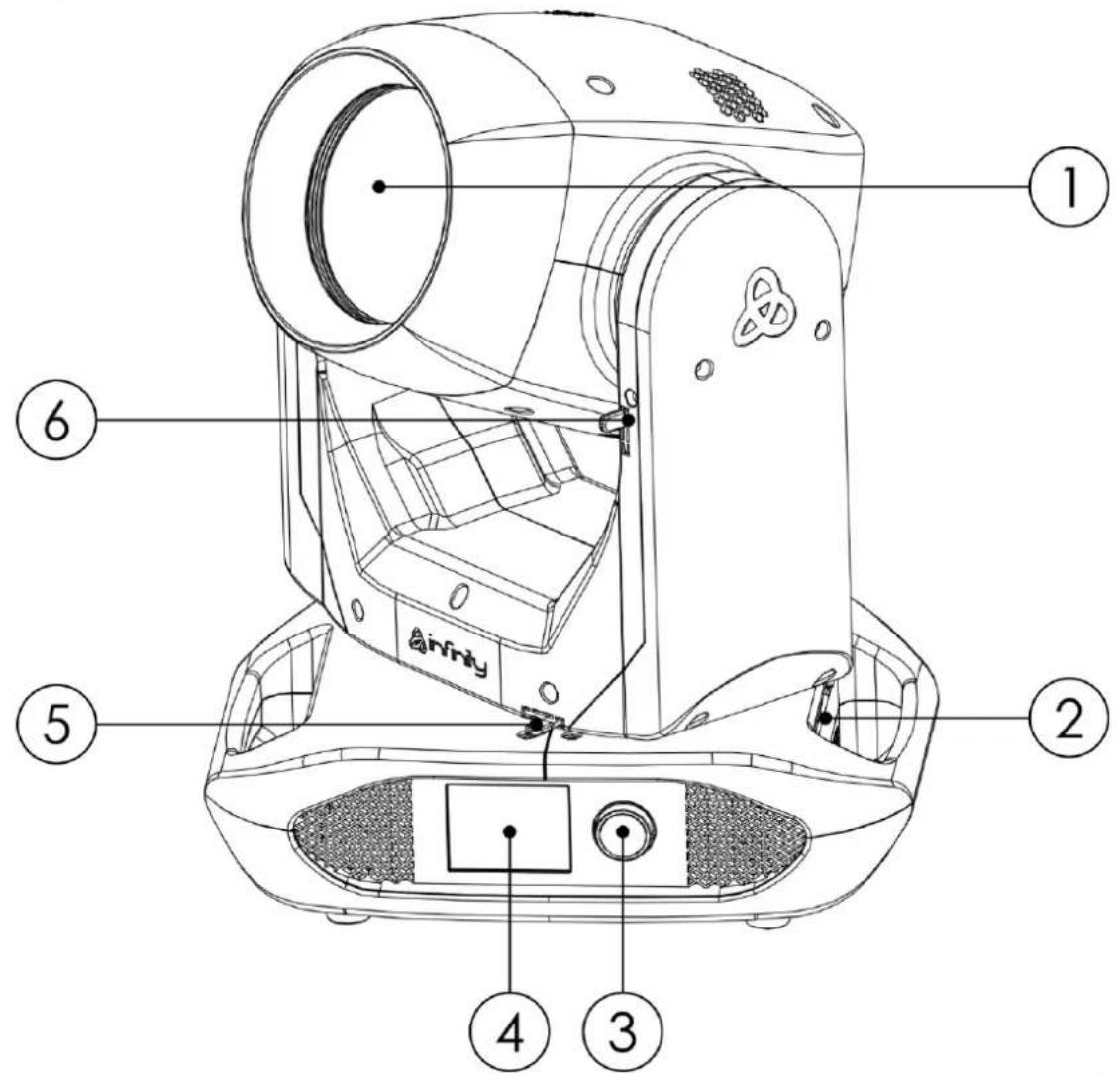

03) Bouton de contrôle du menu

05) Goupille de blocage de l’orientation

06) Goupille de blocage de l’inclinaison10

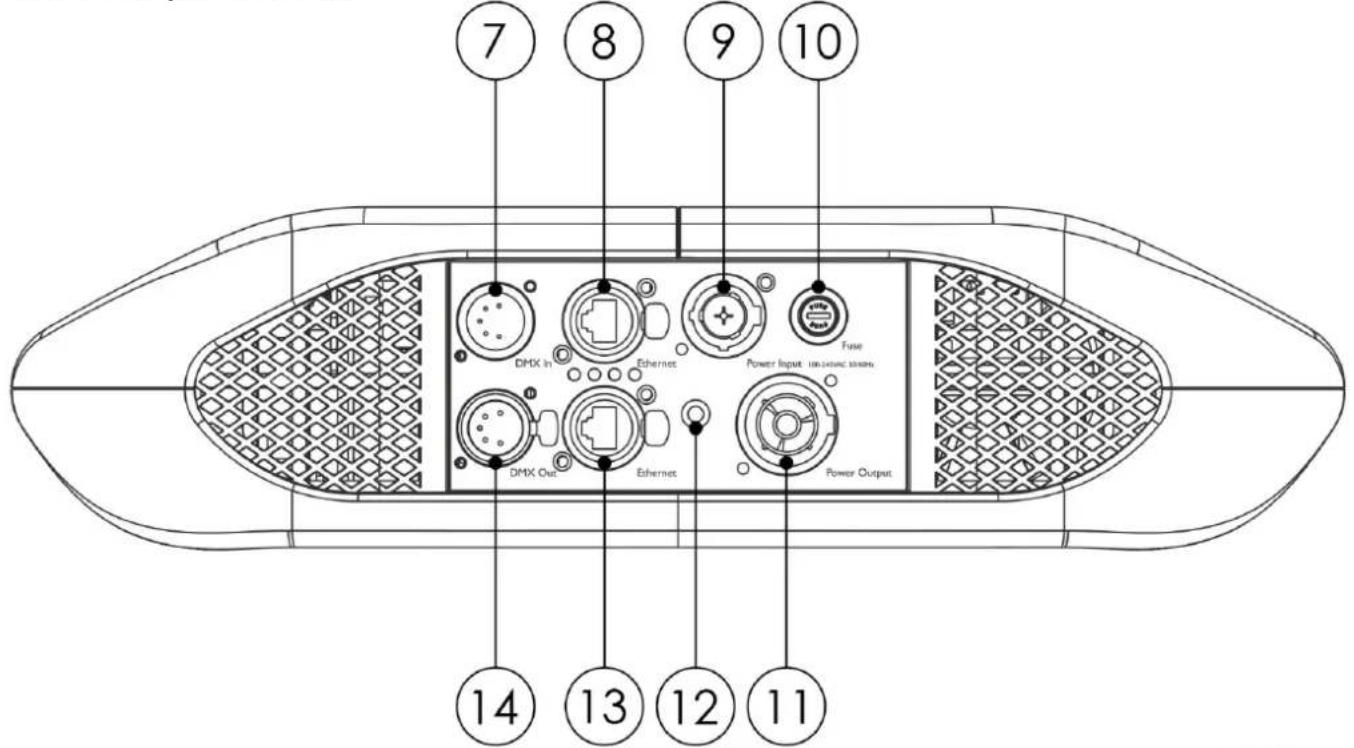

Code commande : 41533 Infinity B401 Beam Vue de la partie arrière

07) Entrée du connecteur de signal DMX à 5 broches

08) Connecteur RJ45 Ethernet

12) Connexion de mise à la terre

13) Connecteur RJ45 Ethernet

14) Sortie du connecteur de signal DMX à 5 broches

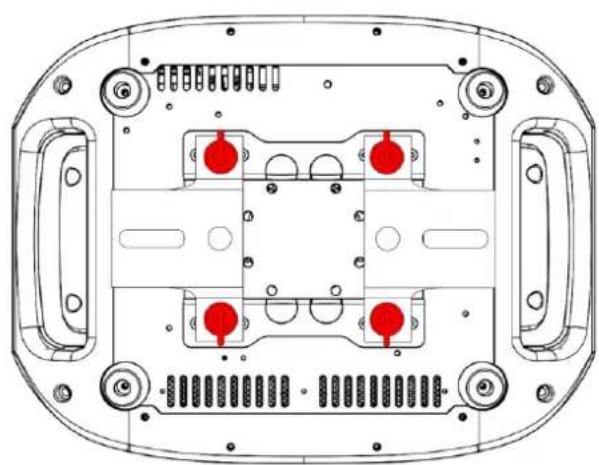

Installation Retirez tout le matériel d’emballage de l’Infinity B401 Beam. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. Débranchez toujours l’appareil avant d’effectuer l’entretien ou la maintenance. Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.11 Code commande : 41533 Infinity B401 Beam Installation de la lampe L’Infinity B401 Beam est équipée d’une lampe à décharge Osram Sirius HRI 230 W (7R) (code commande 81014). Notez que des versions utilisant d’autres types de lampes pourront être proposées dans l’avenir. Vérifiez l’étiquette des spécifications du produit pour plus de détails. L’installation de la lampe doit être effectuée par un technicien qualifié. Une lampe à décharge chaude est sous haute pression et peut par conséquent exploser spontanément. Le risque augmente avec l’âge, la température et une mauvaise manipulation de la lampe. Si la lampe casse, des précautions de sécurité spécifiques doivent être prises, à cause du mercure qui s’en libère. Évacuez la zone immédiatement et ventilez-la. La lampe doit être remplacée quand elle est abîmée ou déformée par la chaleur. Débranchez toujours l’appareil avant d’en effectuer l’entretien ou la maintenance. N’installez pas de lampes avec une puissance supérieure ! Celles-ci dégagent des températures pour lesquelles l’appareil n’est pas conçu. Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie. Lisez toujours les instructions de sécurité fournies avec la lampe. Ne touchez pas l'ampoule à mains nues. Faites attention à ne pas avoir d’huile sur les mains car cela peut réduire la durée de vie de la lampe. Si vous touchez le verre de l’ampoule, essuyez-le avec un chiffon propre et non pelucheux et de l’alcool dénaturé. Lisez tous les avertissements de sécurité au début de ce manuel avant de changer l'ampoule !

Laissez la lampe refroidir pendant 20 minutes, avant de la remplacer.

01) Éteignez la lampe et laissez-la refroidir pendant au moins 5 minutes.

02) Éteignez l’Infinity et débranchez-la. Laissez-la refroidir pendant 20 minutes.

03) Tournez la lyre pour placer le ventilateur vers le bas.

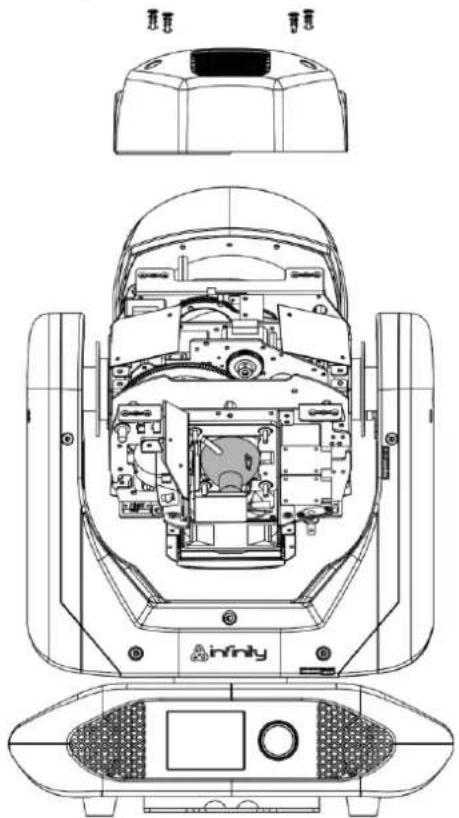

04) Desserrez les 4 vis quarts de tour cruciformes sur le boîtier et retirez le cache (Schéma 3).

05) Déconnectez les 2 fils des bornes de la lampe (Schéma 4).

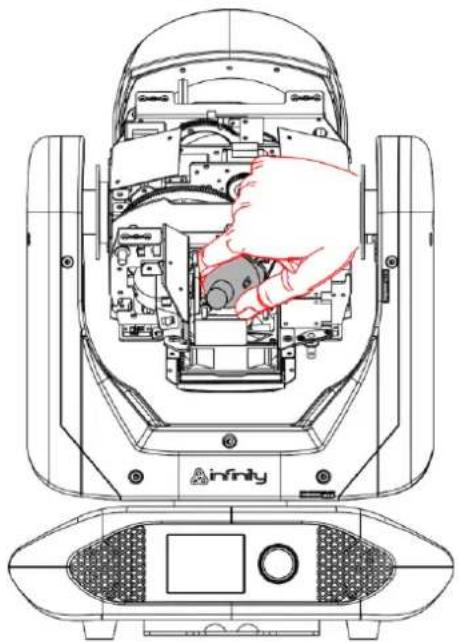

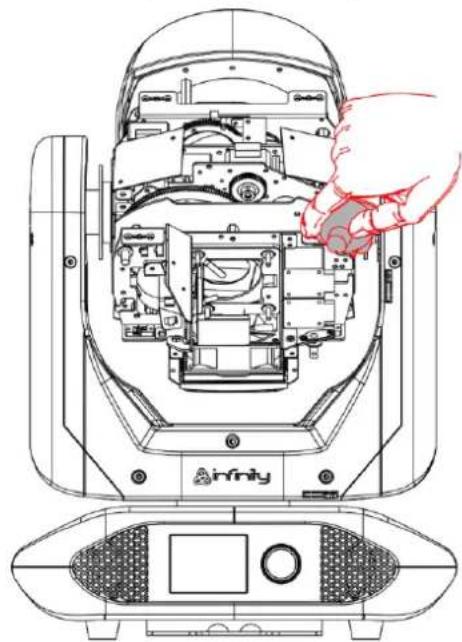

06) Poussez la lampe avec précaution vers la gauche, contre les 2 ressorts sur le côté gauche

07) Faites rouler la lampe avec précaution hors de l'appareil et retirez-la (Schémas 5 et 6).

08) Prenez la nouvelle lampe en la tenant par la base. Avant d'installer la nouvelle lampe, lisez les

instructions incluses avec la lampe. Ne touchez pas le verre de l'ampoule à mains nues. Faites attention à ne pas avoir d’huile sur les mains car cela peut réduire la durée de vie de la lampe. Si vous touchez le verre de l’ampoule, essuyez-le avec un chiffon propre et non pelucheux et de l’alcool dénaturé.

09) Glissez la lampe avec précaution à sa place sous les 2 ressorts.

10) Connectez les 2 fils aux bornes de la lampe.

11) Replacez le cache et serrez les 4 vis quarts de tour cruciformes sur le boîtier.

Après l’installation d'une nouvelle lampe, il est recommandé de réinitialiser le compteur des heures de fonctionnement de la lampe. Voir 3.4 Réglages de la lampe à la page 36. Vous pouvez voir le total des heures de fonctionnement de la lampe dans le sous-menu Informations sur l’appareil (voir la page 41).13 Code commande : 41533 Infinity B401 Beam Réglage de la lampe La position de la lampe est réglée en usine. Comme les lampes sont différentes d'un fabricant à l'autre, il peut s'avérer nécessaire d'ajuster leur position. Si le point chaud n’est pas au centre de la projection du faisceau lumineux, il peut être calibré sur un plan horizontal (mur). L'ajustement de la lampe doit être effectuée par un technicien qualifié.

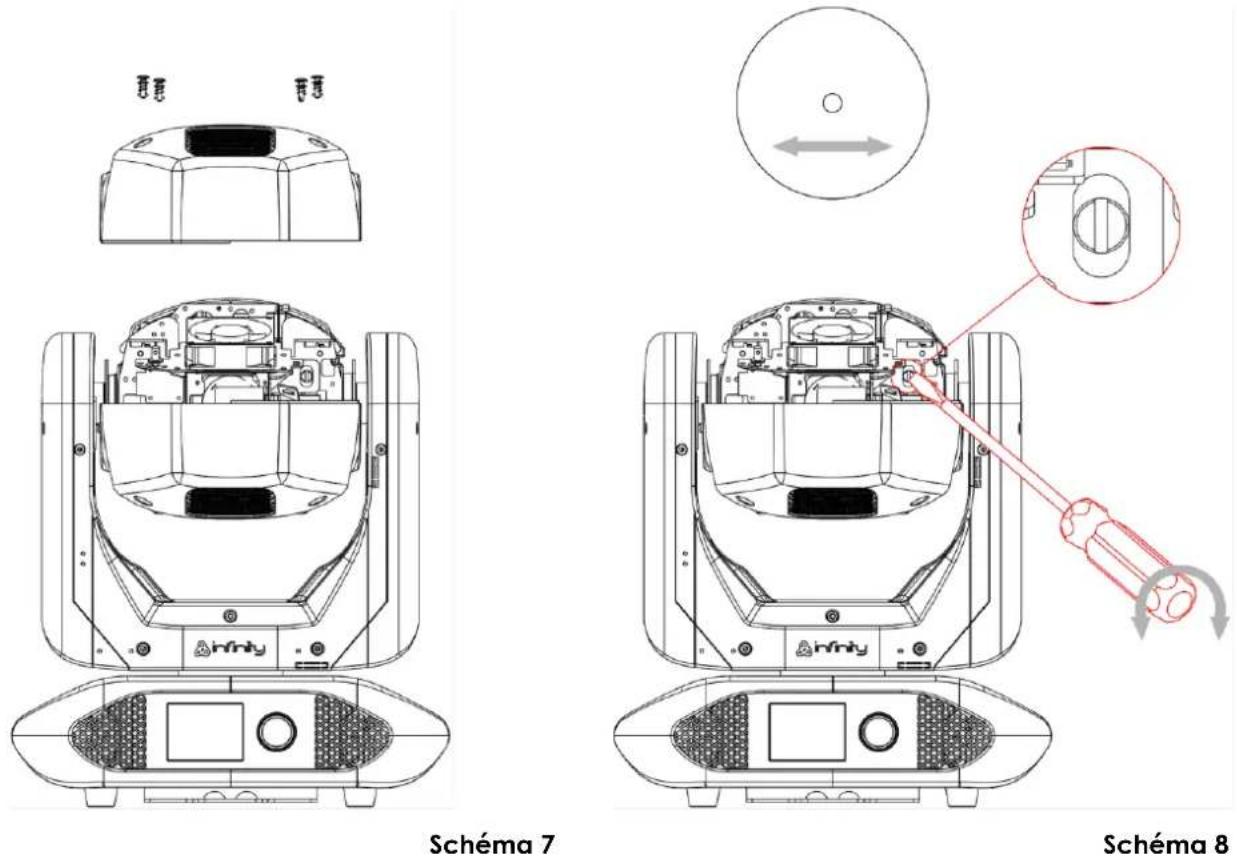

01) Tournez la lyre pour placer le ventilateur vers le haut.

02) Desserrez les 4 vis quarts de tour cruciformes sur le boîtier et retirez le cache (Schéma 7).

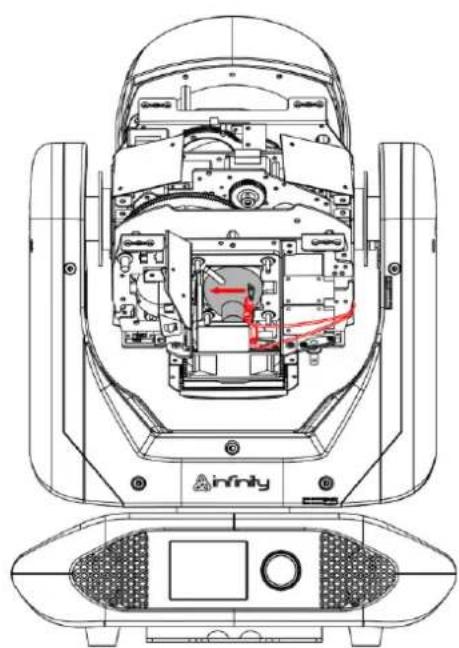

03) À l’aide d'un tournevis à tête plate, tournez la vis de réglage dans le sens des aiguilles d'une montre

pour déplacer le point chaud vers la gauche et dans le sens inverse des aiguilles d'une montre pour le déplacer vers la droite (Schéma 8).

04) Replacez le cache et serrez les 4 vis quarts de tour cruciformes sur le boîtier.14

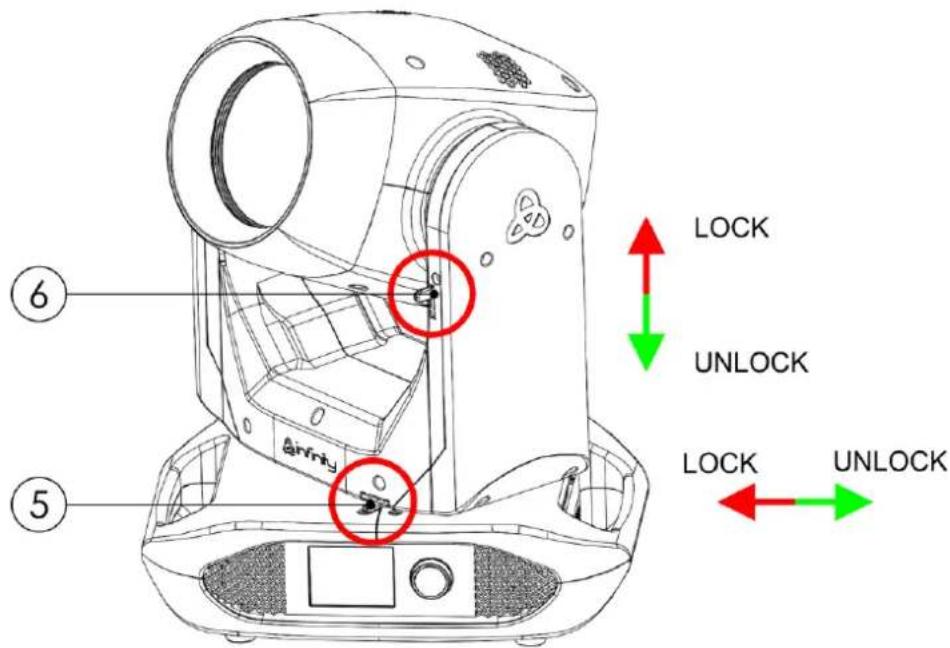

Code commande : 41533 Infinity B401 Beam Verrouillage/déverrouillage de la lyre Vous pouvez verrouiller/déverrouiller la lyre en faisant coulisser les goupilles de blocage : ● Faites coulisser la goupille de blocage de l’orientation (05) vers la gauche pour désactiver le mouvement horizontal (orientation) de l'appareil et vers la droite pour l’activer (Schéma 9). ● Faites coulisser la goupille de blocage de l’inclinaison (06) vers le haut pour désactiver le mouvement vertical (inclinaison) de l'appareil et vers le bas pour l’activer (Schéma 9). Verrouillez toujours la lyre avant de la transporter ! Assurez-vous de relâcher les goupilles de blocage avant de faire fonctionner l’appareil.

Schéma 915 Code commande : 41533 Infinity B401 Beam Configuration et fonctionnement Suivez les indications ci-dessous, en fonction du mode d’utilisation choisi. Avant de brancher l’appareil, assurez-vous toujours que la tension d’alimentation correspond bien à celle du produit. N’essayez pas d’utiliser un produit fonctionnant en 120 V sur une alimentation de 230 V, ou inversement. Connectez l’appareil à la source d’alimentation. Modes de contrôle 5 modes sont proposés : ● Autonome (programmes automatiques) ● Manuel ● DMX-512 (18 canaux, 23 canaux) ● W-DMX (18 canaux, 23 canaux) ● Art-Net/sACN (18 canaux, 23 canaux)

Une Infinity (autonome/programmes automatiques)

01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,8 mètre sur tous les côtés pour une

bonne circulation d’air

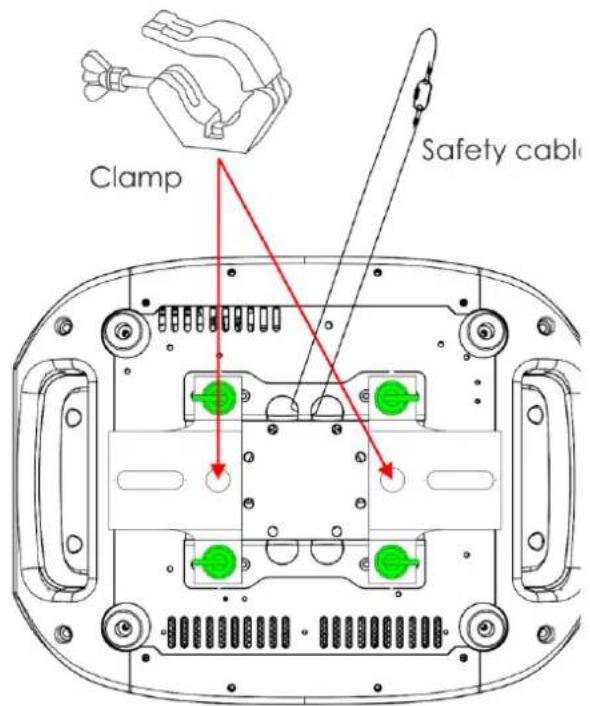

02) Utilisez toujours un câble de sécurité (code commande 70454 / 70456).

03) Branchez le bout du cordon d’alimentation sur une prise secteur.

04) Lorsque l’Infinity n’est pas connectée par un câble DMX ou Ethernet, elle fonctionne en tant

qu’appareil autonome.

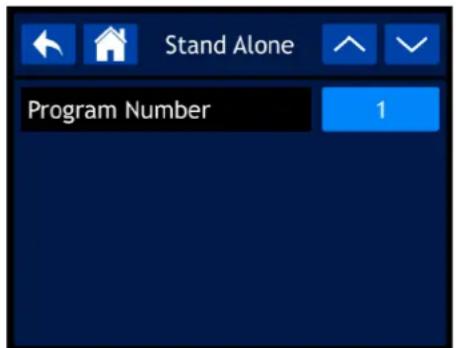

05) Veuillez consulter 5. Autonome (page 40) pour en savoir plus.

Une Infinity (manuel)

01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,8 mètre sur tous les côtés pour une

bonne circulation d’air

02) Utilisez toujours un câble de sécurité (code commande 70454 / 70456).

03) Branchez le bout du cordon d’alimentation sur une prise secteur.

04) Lorsque l’Infinity n’est pas connectée par un câble DMX ou Ethernet, elle fonctionne en tant

qu’appareil autonome.

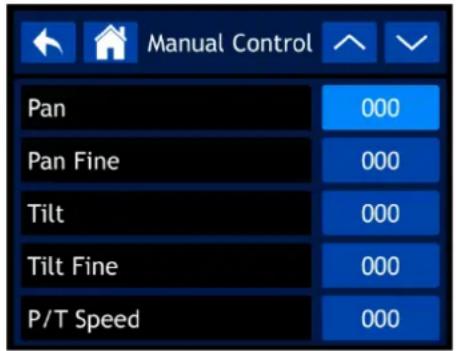

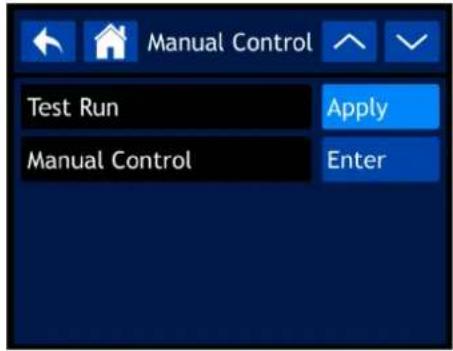

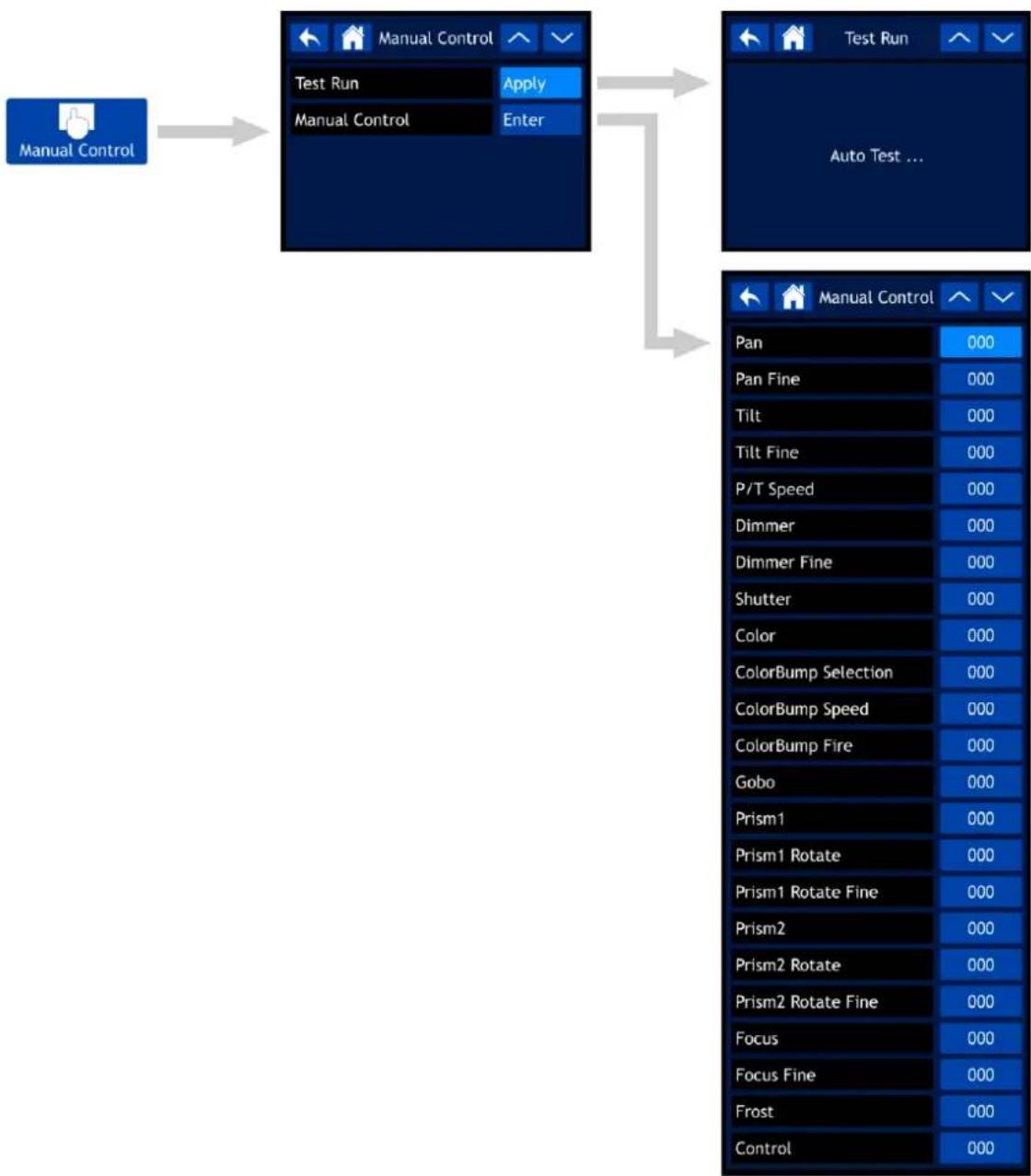

05) Veuillez consulter 4. Contrôle manuel (page 39) pour en savoir plus.16

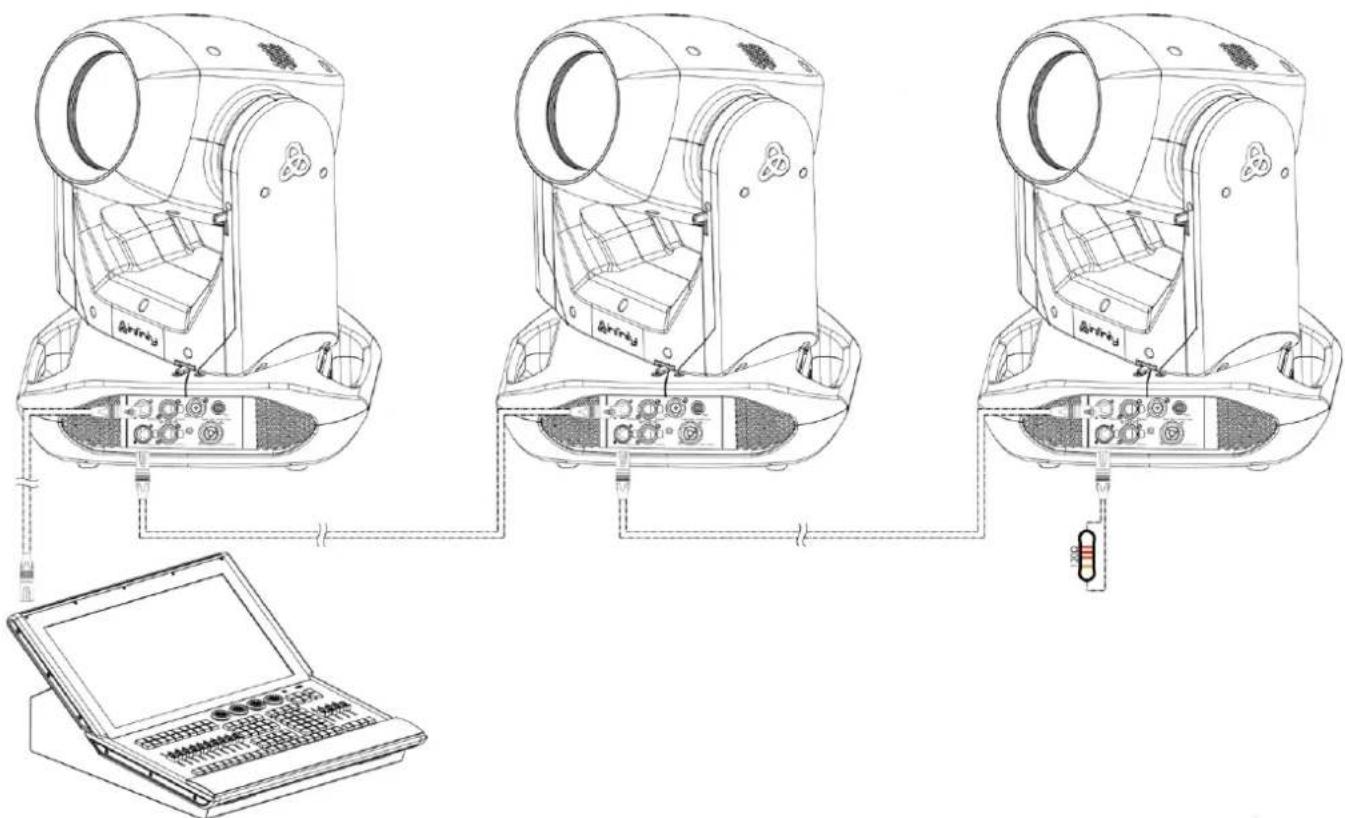

Code commande : 41533 Infinity B401 Beam Plusieurs Infinity (contrôle DMX)

01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,8 mètre sur tous les côtés pour une

bonne circulation d’air

02) Utilisez toujours un câble de sécurité (code commande 70454 / 70456).

03) Utilisez un câble DMX à 5 broches pour connecter l'Infinity et d’autres appareils.

04) Reliez les appareils conformément au schéma 10. Connectez la prise sortie (out) de la première

unité DMX à la prise entrée (in) de la deuxième unité avec un câble signal DMX. Répétez l’opération pour relier les unités voulues.

05) Alimentation électrique : connectez les cordons d’alimentation électrique aux prises de chaque

appareil PowerCON True1, puis branchez leurs autres bouts aux prises secteur adéquates, en commençant par le premier appareil. N’alimentez pas le système avant de l’avoir correctement configuré et connecté.

Schéma 10 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique17 Code commande : 41533 Infinity B401 Beam Plusieurs Infinity (contrôle DMX sans fil)

01) Installez plusieurs Infinity aux emplacements souhaités (distance à l’émetteur / récepteur max. :

03) Pour que les Infinity puissent recevoir correctement un signal DMX sans fil, activez le W-DMX sur

toutes les Infinity (voir 3. Menu réglages (pages 32-33) pour en savoir plus).

04) Jumelez l’émetteur de signal sans fil aux Infinity. Si vous voulez créer une connexion sans fil, veuillez

consulter le manuel de votre émetteur.

05) Lorsque le témoin W-DMX se met à clignoter sur l’écran, c’est que l’appareil est en train de

chercher une connexion.

06) Une fois la connexion établie, le témoin W-DMX s’arrête de clignoter et s'allume en vert.

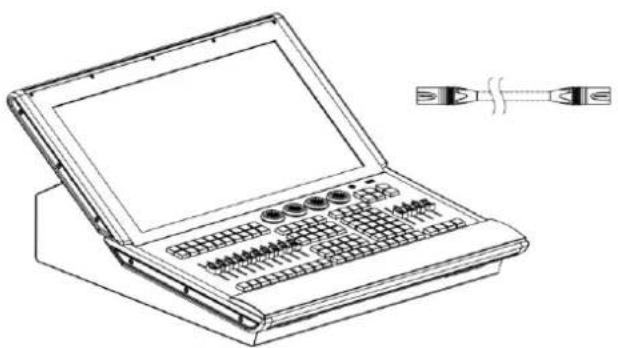

07) Utilisez un câble DMX pour connecter l’émetteur à une console d’éclairage disponible.

Schéma 1118 Code commande : 41533 Infinity B401 Beam Module de communications sans fil Sweden 2,4 GHz Distance de communication : En fonction de la puissance de l’émetteur ou du module de transmission Conditions des tests : Module émetteur W-DMX TRx, antenne 2 dBi, puissance de transmission 20 dBm (100 mW) Portée à l’intérieur : 60 m (environ à travers 3 murs en béton) Portée à l’extérieur : 250 m

Connexion DMX sans fil Le module de réception sans fil « Nano G5 Receiver, 2,4 GHz », fourni par Swedish WIRELESS SOLUTION, a seulement une fonction de réception du signal sans fil 2,4 GHz. Pour faire correspondre le signal sans fil, veuillez utiliser l’émetteur / récepteur W-DMX 50175 MicroBox F-1 G5 de WIRELESS SOLUTION. Problèmes de connexion sans fil :

01) Pas de connexion avec l’émetteur.

Le témoin W-DMX sur l’écran s'allume en gris.

02) Recherche d’une connexion.

Le témoin W-DMX sur l’écran se met à clignoter rapidement. Lorsque la communication DMX sans fil est normale, le témoin W-DMX sur l’écran reste toujours allumé en vert.

L’Infinity ne peut pas recevoir simultanément un signal DMX sans fil et un autre via câble.

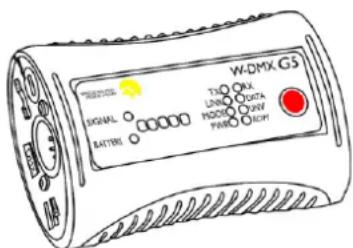

Connexion de l’Infinity à l’émetteur de signal DMX sans fil Activez le W-DMX sur l’appareil et sélectionnez l’option W-DMX comme mode de contrôle. Veuillez consulter 3. Menu réglages (pages 32-33) et 2. Mode de contrôle (page 31) pour en savoir plus. L’Infinity ne peut pas s’adapter activement à un émetteur de signaux sans fil aléatoire. Veuillez consulter le manuel de votre émetteur pour créer une correspondance sans fil. Nous vous recommandons d’utiliser l’émetteur / récepteur W-DMX MicroBox F-1 G5 (50175) de WIRELESS SOLUTION (schéma 12).

Déconnectez l’Infinity de l’émetteur de signaux DMX sans fil Pour éteindre le W-DMX, désactivez le W-DMX en dissociant l'appareil. Veuillez consulter 3. Menu réglages (pages 32-33) pour en savoir plus. L’Infinity est désormais déconnectée.19 Code commande : 41533 Infinity B401 Beam Plusieurs Infinity (Art-Net / Contrôle sACN / RDM)

01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,8 mètre sur tous les côtés pour une

bonne circulation d’air

02) Utilisez toujours un câble de sécurité (code commande 70454 / 70456).

03) Utilisez un câble CAT-5/CAT-6 pour connecter l’Infinity et d’autres appareils.

04) Connectez votre ordinateur avec un logiciel Art-Net installé à la première prise d’entrée RJ45 de

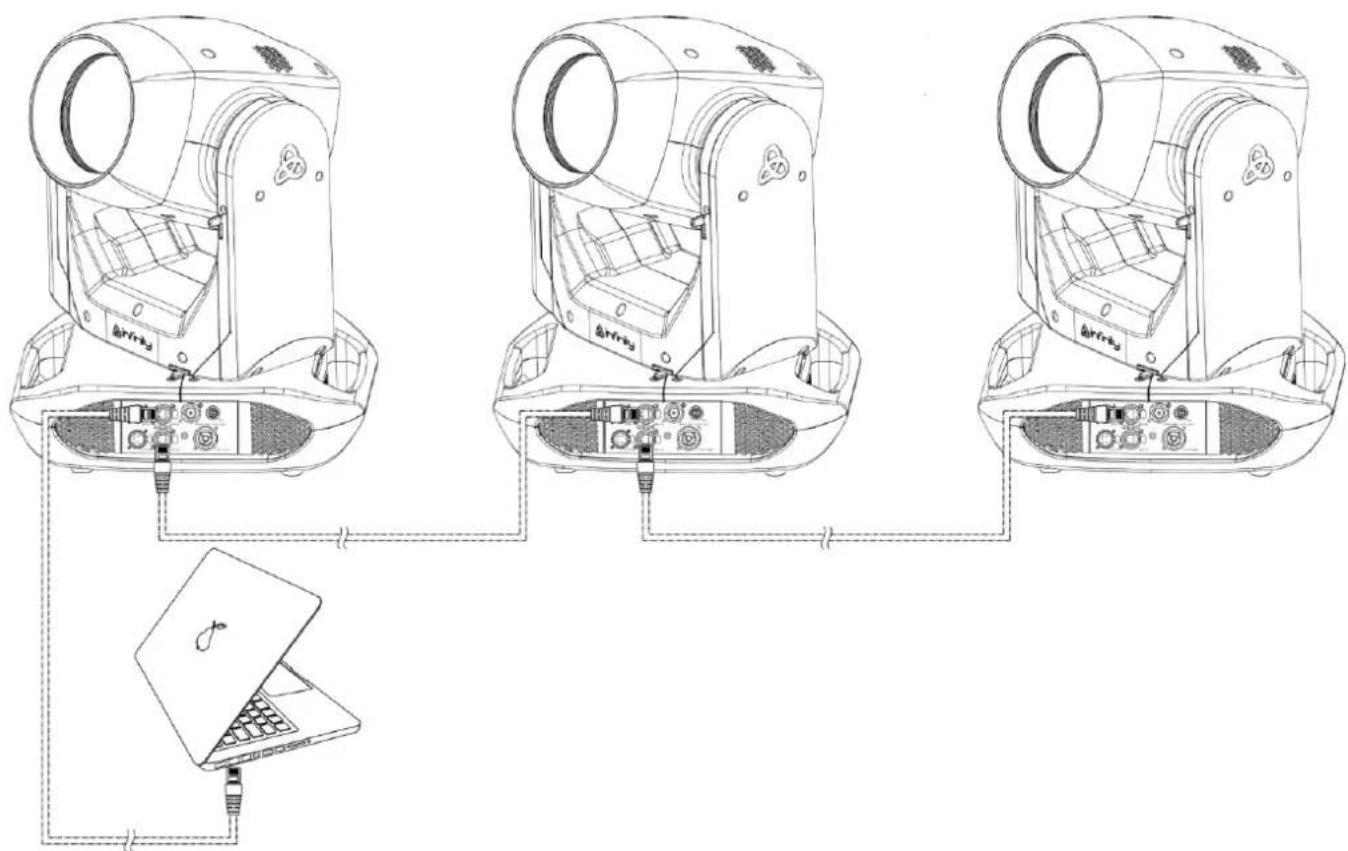

05) Reliez les appareils conformément au schéma 13. Raccordez la prise sortie RJ45 (out) de l'unité

avec la prise entrée (in) de la deuxième unité à l'aide d'un câble CAT-5/CAT-6. Répétez l’opération pour relier les unités voulues.

06) Alimentation électrique : connectez les cordons d’alimentation électrique aux prises de chaque

appareil PowerCON True1, puis branchez leurs autres bouts aux prises secteur adéquates, en commençant par le premier appareil. N’alimentez pas le système avant de l’avoir correctement configuré et connecté.

Schéma 13 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique20 Code commande : 41533 Infinity B401 Beam Connexion à un réseau Réglages Art-Net

01) Installez un logiciel basé sur Art-Net sur votre PC (Windows ou Mac) ou utilisez une console

d’éclairage qui prend en charge ArtNet.

02) Connectez la source d’alimentation à l’Infinity.

03) Connectez le connecteur RJ45 de l’appareil au connecteur RJ45 de la console d'éclairage / du

commutateur réseau à l’aide d'un câble CAT-5/CAT-6.

04) Réglez l’adresse IP de votre ordinateur / console d’éclairage sur 2.x.x.x ou 10.x.x.x, selon les

05) Réglez le masque de sous-réseau sur 255.0.0.0 sur tous les appareils.

06) Assurez-vous que ces-derniers ont une adresse IP unique.

07) Si vous souhaitez connecter plus d'appareils, veuillez suivre l'exemple ci-dessous.

01) Assurez-vous que chaque Infinity connectée dispose d’une adresse IP unique.

02) Assurez-vous que le masque de sous-réseau est réglé sur 255.0.0.0. sur chaque appareil.

03) Réglez l’univers de la première Infinity sur 1.

04) Réglez la première adresse DMX de l’Infinity sur 001.

05) Veuillez noter que vous ne pouvez connecter que 22 appareils (22 x 23 canaux = 506 canaux

nécessaires). En raison de la limite de 512 canaux, vous ne pouvez pas connecter un 23

appareil sur la même ligne de données, car cela limiterait les fonctionnalités du 23

06) Afin de résoudre ce problème, réglez l'univers de la 23

Infinity sur 2 et son adresse DMX sur 001.

07) Lorsque vous connectez plusieurs appareils, vous pouvez répéter les étapes 5 à 6 jusqu'à 255 fois, en

insérant à chaque fois des numéros d'univers croissants (il existe 255 univers disponibles).

08) Mappez tous les appareils à l'aide de votre logiciel (par exemple 50224 – Arkaos Media Master

Express), en utilisant les paramètres décrits plus haut.

09) Les Infinity connectées sont maintenant prêtes à être utilisées.

10) Lorsque vous créez de grandes configurations, il est recommandé d’utiliser un commutateur Ethernet

16 bits à haute vitesse pour distribuer le signal de données Art-Net. Art-Net est un protocole qui utilise le TCP/IP pour transférer une grande quantité de données DMX-512 sur un réseau Ethernet. Art-Net 4 peut prendre en charge jusqu’à 32 768 univers. Art-Net™ conception et droits d’auteur détenus par Artistic Licence Holdings Ltd. Réglages sACN

01) Connectez le connecteur RJ45 de l’appareil au commutateur réseau en utilisant un câble

02) Réglez l’adresse IP de votre ordinateur / console de contrôle d’éclairage. Les réseaux sACN n’ont

aucune restriction en termes d’adresse IP.

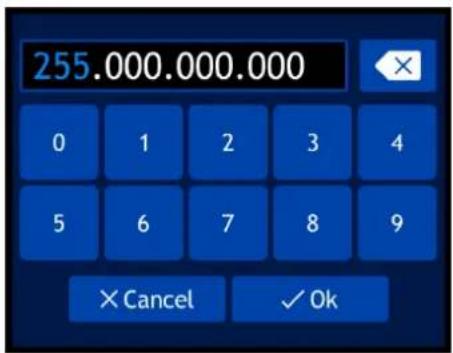

03) Réglez le masque de sous-réseau sur tous les appareils présents sur le réseau.

04) Assurez-vous que ces-derniers ont une adresse IP unique.

sACN (streaming Architecture for Control Networks), aussi connu comme ANSI E1.31, est un protocole d’envoi des données DMX-512 sur des réseaux IP développé par l’ESTA (ENTERtainment Services and Technology Association). Prenant en charge jusqu’à 63 999 univers, il utilise la multi-diffusion.21 Code commande : 41533 Infinity B401 Beam Comment fabriquer un câble de transmission des données Un câble Ethernet standard peut être utilisé pour remplacer le câble de transmission des données chargé de transmettre les informations. Veuillez suivre les instructions ci-dessous pour fabriquer un câble réseau de qualité supérieure. Prenez un câble réseau standard (CAT 5/5E/6) et branchez-le sur un connecteur RJ45 identique à celui de la photo ci-dessous (schéma 14). La couleur des fils devrait correspondre au schéma suivant :

Logiciel de contrôle Connectez tous les appareils et lancez votre logiciel.

Arkaos Media Master Pro 4.0 : logiciel vidéo DMX PRO pour concepteurs d’éclairage.22 Code commande : 41533 Infinity B401 Beam Connexion de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console de contrôle DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils. Le nombre combiné de canaux requis par tous les appareils sur une ligne de données sérielle détermine le nombre d’appareils que cette ligne peut prendre en charge. Important : Les appareils reliés à une ligne de données sérielle doivent être installés en série sur une seule ligne. Pour se conformer à la norme EIA-485, il est important de ne pas connecter plus de 30 appareils sur une seule ligne de données sérielle Le fait de connecter plus de 30 appareils sans recourir à un répartiteur opto-isolé DMX pourrait en effet détériorer le signal DMX numérique.

Distance maximum de ligne DMX recommandée : 100 mètres Nombre maximum recommandé d’appareils sur une ligne DMX : 30. Nombre maximum d’appareils recommandé sur un câble d’alimentation en 110 V : 4. Nombre maximum d’appareils recommandé sur un câble d’alimentation en 240 V : 8.

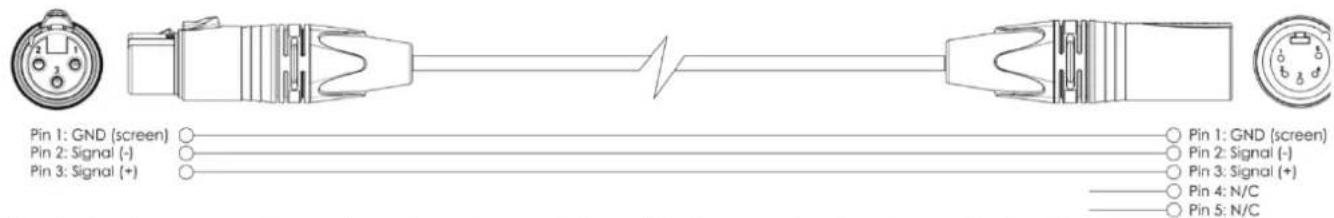

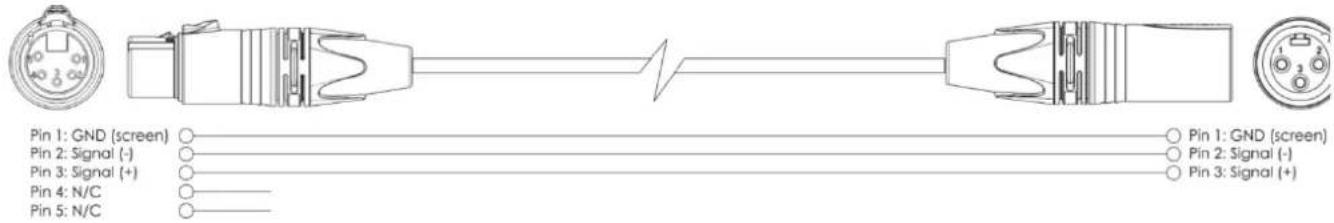

Câblage des données Pour relier des appareils entre eux, vous devez utiliser des câbles de données. Vous pouvez soit acheter des câbles DMX DAP Audio certifiés directement auprès d’un revendeur / distributeur, soit en fabriquer vous-même. Si vous choisissez cette solution, veuillez utiliser des câbles de données pouvant gérer un signal de haute qualité et étant peu sensibles aux interférences électromagnétiques. ● Câble 110 ohms DAP Audio avec transmission des signaux numériques. Code commande FL0975 (0,75 m), FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). ● Câble de données DAP Audio DMX/AES-EBU, XLR/M 5 broches > XLR/F 5 broches. Code commande FL08150 (1,5 m), FL083 (3 m), FL086 (6 m), FL0810 (10 m), FL0820 (20 m). ● Adaptateur DMX DAP Audio : 5 broches >3 broches. Code commande FLA29. ● Adaptateur DMX DAP Audio : 3 broches >5 broches. Code commande FLA30. ● Câble DAP Audio DMX Terminator à 5 broches. Code commande FLA43. Câbles d’interface PC DAP Audio ● Câble CAT-5 7,6 mm, PVC bleu mat. Code commande FL55150 (1,5 m), FL553 (3 m), FL556 (6 m), FL5510 (10 m), FL5515 (15 m), FL5520 (20 m). ● Câble CAT-6 (recommandé pour un meilleur transfert de données). Code commande FL563 (3 m), FL566 (6 m), FL5610 (10 m), FL5615 (15 m), FL5640 (40 m).23 Code commande : 41533 Infinity B401 Beam Panneau de commande

Schéma 15 Touchez l’écran et/ou appuyez et tournez la molette de contrôle pour naviguer dans les options du menu. Adressage DMX Le panneau de contrôle situé sur la face avant de la base vous permet d’assigner l’adresse DMX à l’appareil. Il s’agit du premier canal à partir duquel l’Infinity répondra à la console de contrôle. Si vous utilisez la console de contrôle, retenez que l’unité est dotée de 23 canaux. Si vous utilisez plusieurs Infinity, assurez-vous de définir correctement l’adressage DMX. Ainsi, l’adresse DMX de la première Infinity devrait être 1 (001) ; celle de la seconde Infinity devrait être 1 + 23 = 24 (024) ; celle de la troisième Infinity devrait être 24 + 23 = 47 (047), etc. Assurez-vous qu’il n’y a pas de superposition entre les canaux pour pouvoir contrôler chaque unité correctement. Si au moins deux Infinity partagent une même adresse, elles fonctionnent de la même manière. Contrôle : Après avoir défini les adresses de tous les Infinity, vous pouvez commencer à les faire fonctionner par le biais de vos consoles de contrôle d’éclairage. Remarque : une fois allumée, l’Infinity détecte automatiquement si des données DMX 512 sont reçues ou non. Si aucune donnée n'est reçue au niveau de l'entrée DMX, l'adresse DMX située sur l’écran d'accueil deviendra rouge. Le problème peut être lié au fait que : ● Le câble DMX venant de la console de contrôle n’est pas connecté à l’entrée de l’Infinity. ● La console de contrôle n’est pas branchée ou est défectueuse, le câble ou le connecteur est défectueux ou les câbles de signaux sont permutés dans la prise entrante. Remarque : il est nécessaire d’insérer un bouchon de terminaison (120 ohms) dans le dernier appareil afin d’assurer une transmission correcte sur la ligne DMX.

L’écran s’éteint au bout de 30 secondes

Si vous ne touchez pas l'écran / n’appuyez pas sur la molette de contrôle pendant 30 secondes, l’écran s’éteint. Appuyez sur la molette ou touchez l’écran pour allumer ce dernier.24 Code commande : 41533 Infinity B401 Beam Vue d’ensemble25 Code commande : 41533 Infinity B401 Beam26 Code commande : 41533 Infinity B401 Beam27 Code commande : 41533 Infinity B401 Beam28 Code commande : 41533 Infinity B401 Beam Démarrage L’écran est tactile, ce qui signifie que vous pouvez accéder aux options de deux manières : ● En tournant (pour sélectionner/ajuster les valeurs) et en appuyant sur la molette de contrôle (pour confirmer) ● En touchant les options directement sur l'écran Après avoir branché le cordon d’alimentation, l'appareil effectuera une réinitialisation et un écran de présentation s’affichera :

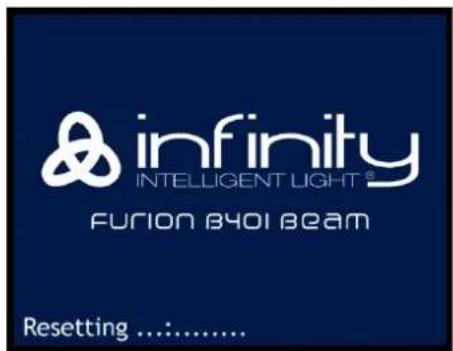

Une fois la réinitialisation terminée, l'appareil est prêt à l’emploi. L’écran du menu principal s’affiche :

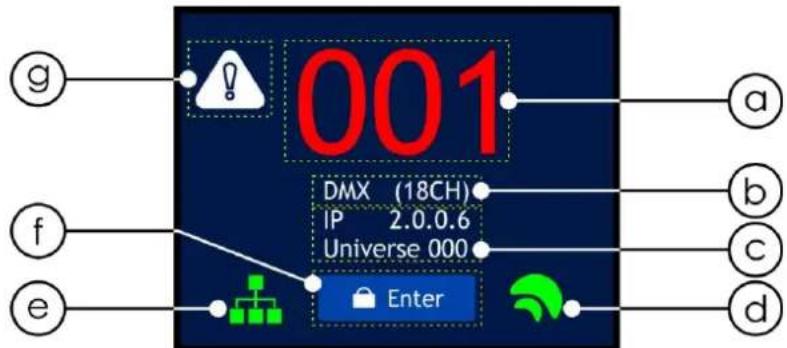

Après 2 secondes, l’écran de démarrage s’affiche. Cet écran fournit les informations suivantes :

a) Adresse DMX de démarrage de l’appareil. Veuillez consulter 1. Adressage DMX (page 30) pour en savoir plus. ● Si la connexion DMX est perdue ou l’appareil n’est pas connecté, l'adresse DMX deviendra rouge. ● Si l'appareil reçoit un signal DMX, l'adresse DMX s'affiche en blanc. Touchez l’adresse DMX sur l’écran pour ouvrir directement le menu Adressage DMX. b) Protocole de contrôle et mode de canal. Veuillez consulter 2. Mode de contrôle (page 31) pour en savoir plus. Touchez cette section sur l’écran pour ouvrir directement le menu Mode de contrôle. c) Adresse IP et univers assigné. Veuillez consulter 3.1. Réglages réseau (page 34) pour en savoir plus. Touchez cette section sur l’écran pour ouvrir directement le sous-menu Réglages réseau. d) Témoin W-DMX. Si le protocole de contrôle de l’Infinity est réglé sur W-DMX (DMX sans fil), le témoin W-DMX apparaîtra à l'écran : ● Si l’Infinity n’est pas assignée à un émetteur, le témoin est gris.29 Code commande : 41533 Infinity B401 Beam ● Si l’Infinity est assignée à un émetteur, mais le DMX n’est pas présent, le témoin clignote lentement. ● Si l’Infinity est assignée à un émetteur, et le DMX est présent, le témoin est vert. ● Si l’Infinity est en cours d’appairage à un émetteur ou a perdu la connexion avec l'émetteur, le témoin clignote rapidement. e) Témoin Art-Net/sACN. Si le protocole de contrôle de l’Infinity est réglé sur Art-Net ou sACN, le témoin Art-Net/sACN apparaîtra à l'écran : ● Si la connexion Ethernet est perdue ou l’appareil n’est pas connecté, le témoin Art-Net/sACN est gris. ● Si la connexion Ethernet fonctionne correctement, le témoin Art-Net/sACN est vert. f) Bouton Enter. Touchez le bouton Enter pour accéder directement au menu principal. g) Icône d'avertissement. En cas d’erreur, l’icône d'avertissement se met à clignoter dans le coin supérieur gauche de l’écran. Touchez l'icône d'avertissement pour accéder directement à la liste de messages d’erreur dans le sous-menu Informations sur les erreurs. Consultez la section Messages d’erreur à la page 59 pour la liste complète des messages d’erreur. Verrouillage d'écran

01) Appuyez sur la molette de contrôle ou sur le bouton Enter de l'écran tactile pour accéder au menu

02) Si le verrouillage d'écran n’est pas actif, passez les étapes 2 à 4 et allez directement à l’étape 5. Si le

verrouillage d'écran est actif (voir page 35 pour en savoir plus), vous devez introduire votre code de verrouillage personnel à 4 chiffres. L’écran affiche :

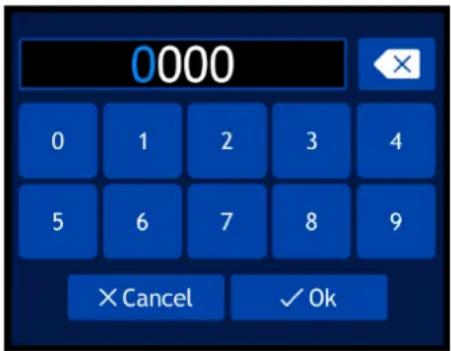

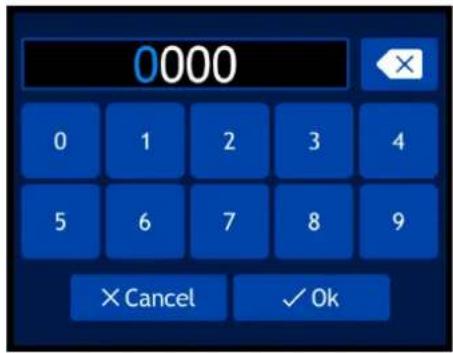

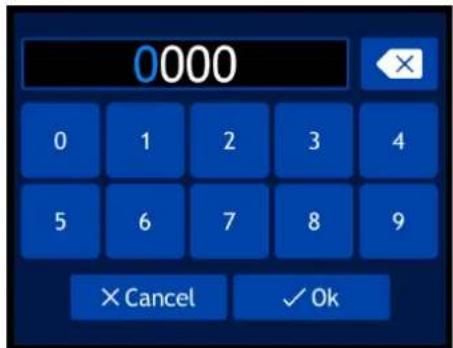

03) Introduisez votre code de verrouillage personnel à 4 chiffres à l’aide de l’écran tactile ou en

tournant et en appuyant sur la molette de contrôle.

04) Sélectionnez « OK » ou appuyez sur la molette pour confirmer le code.

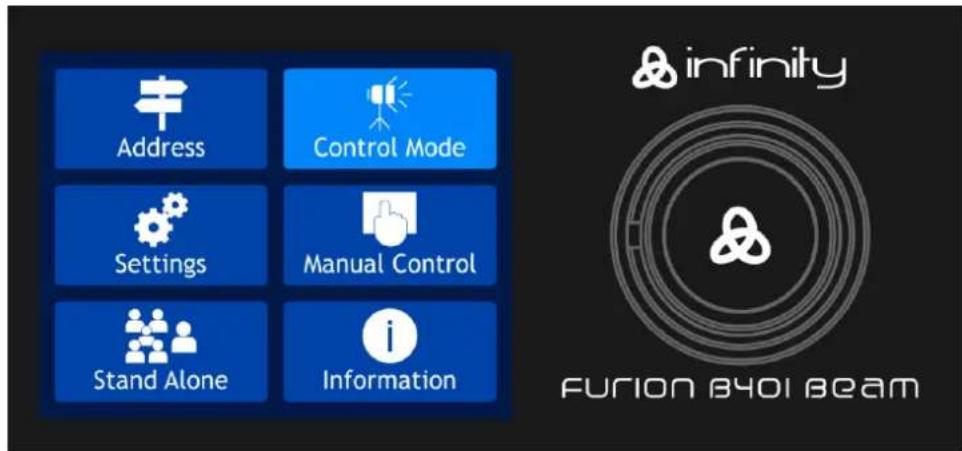

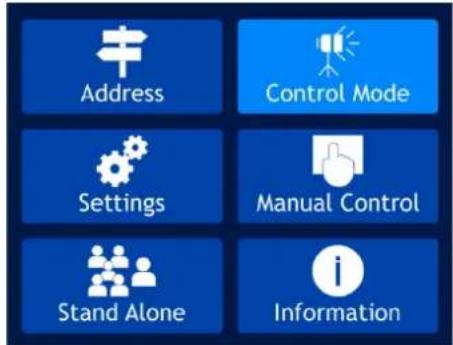

05) Le menu principal s’affiche à présent. Veuillez consulter la page suivante.

Remarque : Si vous oubliez votre code de verrouillage personnel, utilisez le code maître : 6468, qui contourne le code personnel. Démarrage sans réinitialisation Il n’est pas nécessaire d'allumer l’Infinity pour ajuster les paramètres de l’appareil. Il est possible d'activer uniquement l’écran. Il existe 2 manières de le faire : ● Appuyez sur la molette de contrôle et maintenez-la enfoncée pendant 3 secondes. Comme il est doté d’une batterie, l'écran va s'allumer et l’Infinity va rester éteinte. ● Appuyez sur la molette de contrôle et maintenez-la enfoncée et mettez l'appareil sous tension simultanément. L’Infinity démarrera sans effectuer de réinitialisation et l’écran s'allumera.30 Code commande : 41533 Infinity B401 Beam Options du menu principal

Retour à l’étape précédente

Retour au menu principal

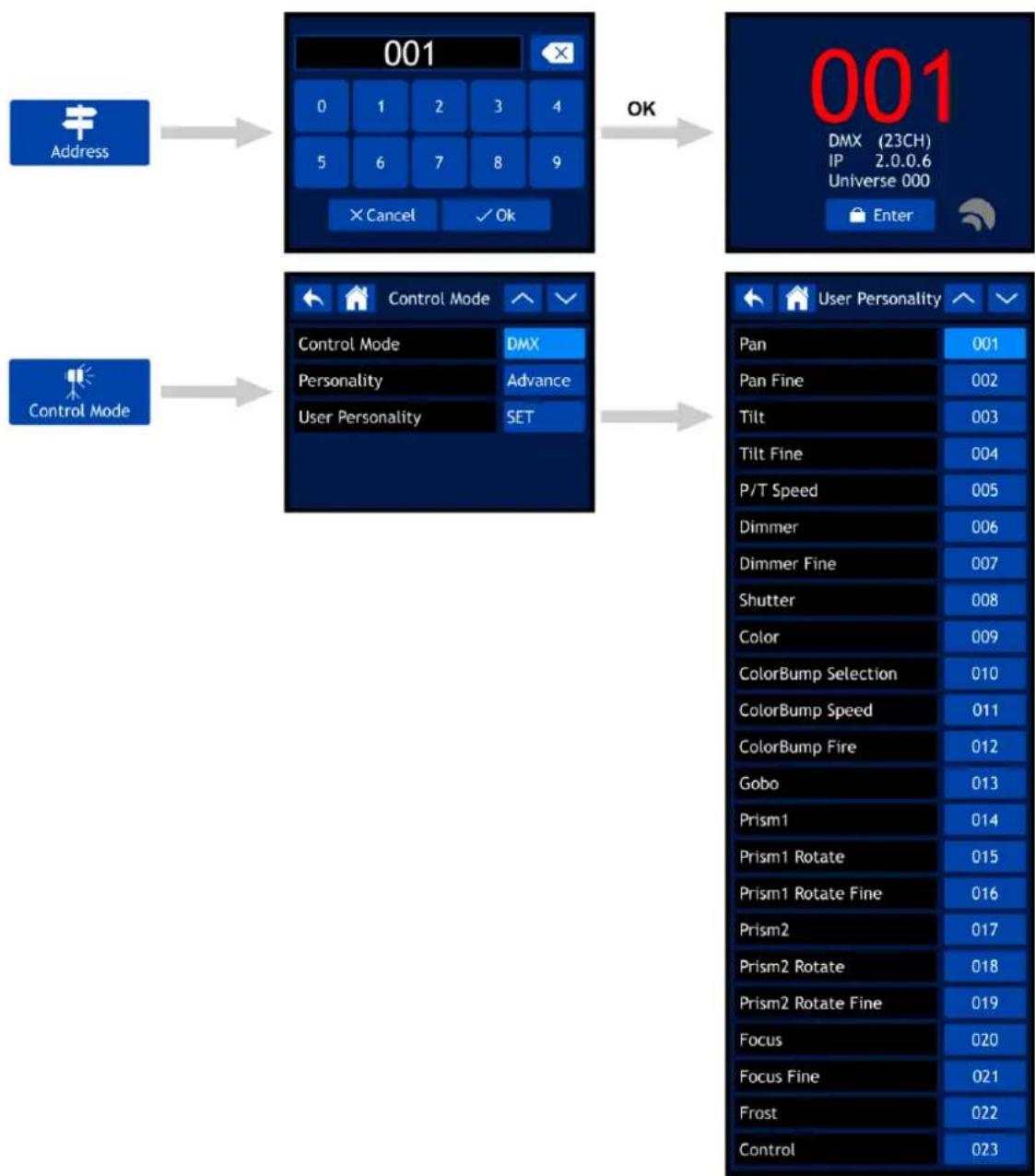

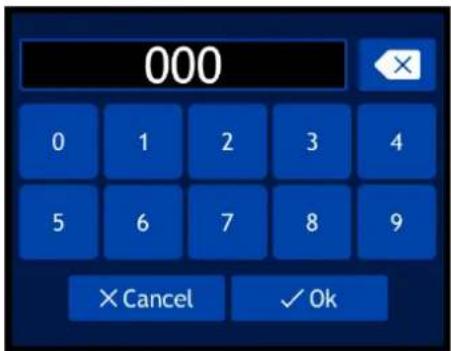

Ce menu vous permet de définir l’adresse DMX de démarrage.

01) Dans le menu principal, sélectionnez et accédez au menu. L’écran affiche :

02) Tournez la molette de contrôle jusqu’à atteindre l’adresse DMX souhaitée, ou introduisez-la sur

l’écran tactile. La plage d’ajustement est comprise entre 001 et 512.

03) Sélectionnez « OK » pour sauvegarder les paramètres.31

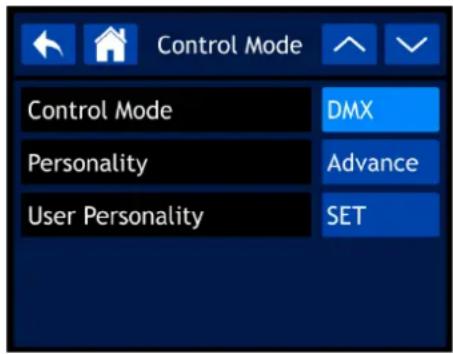

Ce menu vous permet de régler le mode de contrôle et la personnalité DMX.

01) Dans le menu principal, sélectionnez et accédez au menu. L’écran affiche :

02) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour sélectionner les

paramètres que vous souhaitez ajuster : ● Control Mode : DMX, W-DMX, Art-Net, sACN ● Personality : Basic (18 canaux), Advance (23 canaux), User (jusqu'à 23 canaux) ● User Personality : Personnalisez votre Infinity en modifiant l’ordre des 23 canaux DMX et/ou en supprimant certains canaux. Veuillez consulter 2.1. Personnalité d’utilisateur pour en savoir plus.

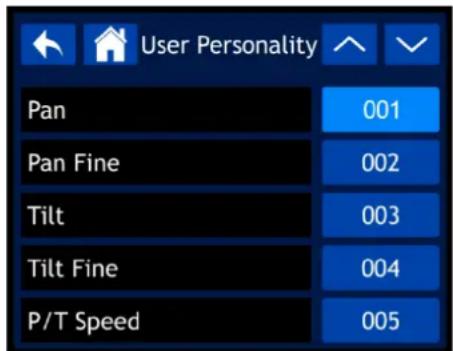

2.1. Personnalité d’utilisateur

01) Une fois le menu Personnalité d’utilisateur sélectionné, l’écran affiche :

02) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour faire défiler les 23

fonctions disponibles. Ces fonctions sont les mêmes que les 23 canaux DMX dans la personnalité Advance. Veuillez consulter 23 canaux (personnalité Advance) (pages 50-55) pour en savoir plus.

03) Appuyez sur la molette de contrôle pour confirmer votre choix.

04) Tournez la molette afin d'assigner un canal DMX à cette fonction. La plage d’ajustement est

comprise entre 001 et 023. Sélectionnez « NO » si vous souhaitez exclure une fonction.

05) Appuyez sur la molette de contrôle pour confirmer votre choix.32

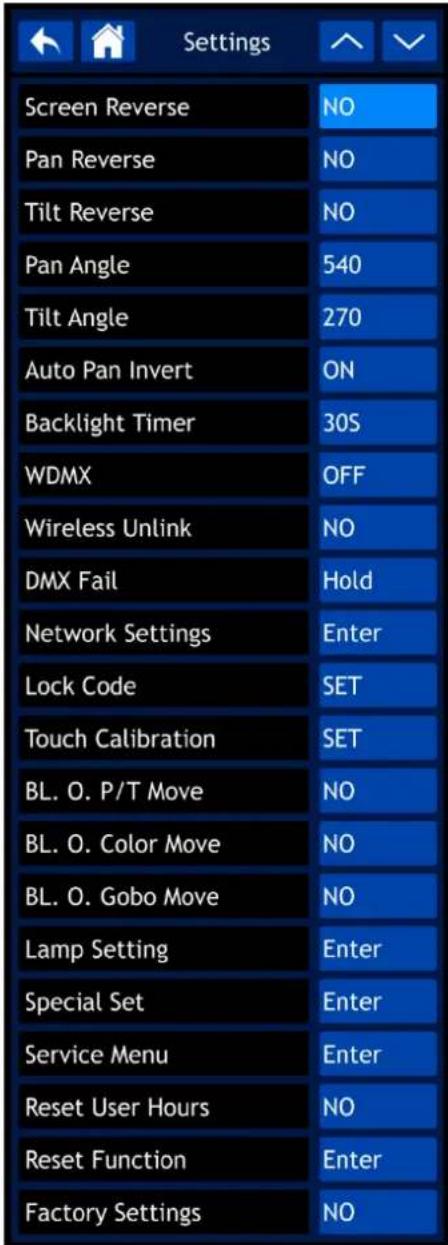

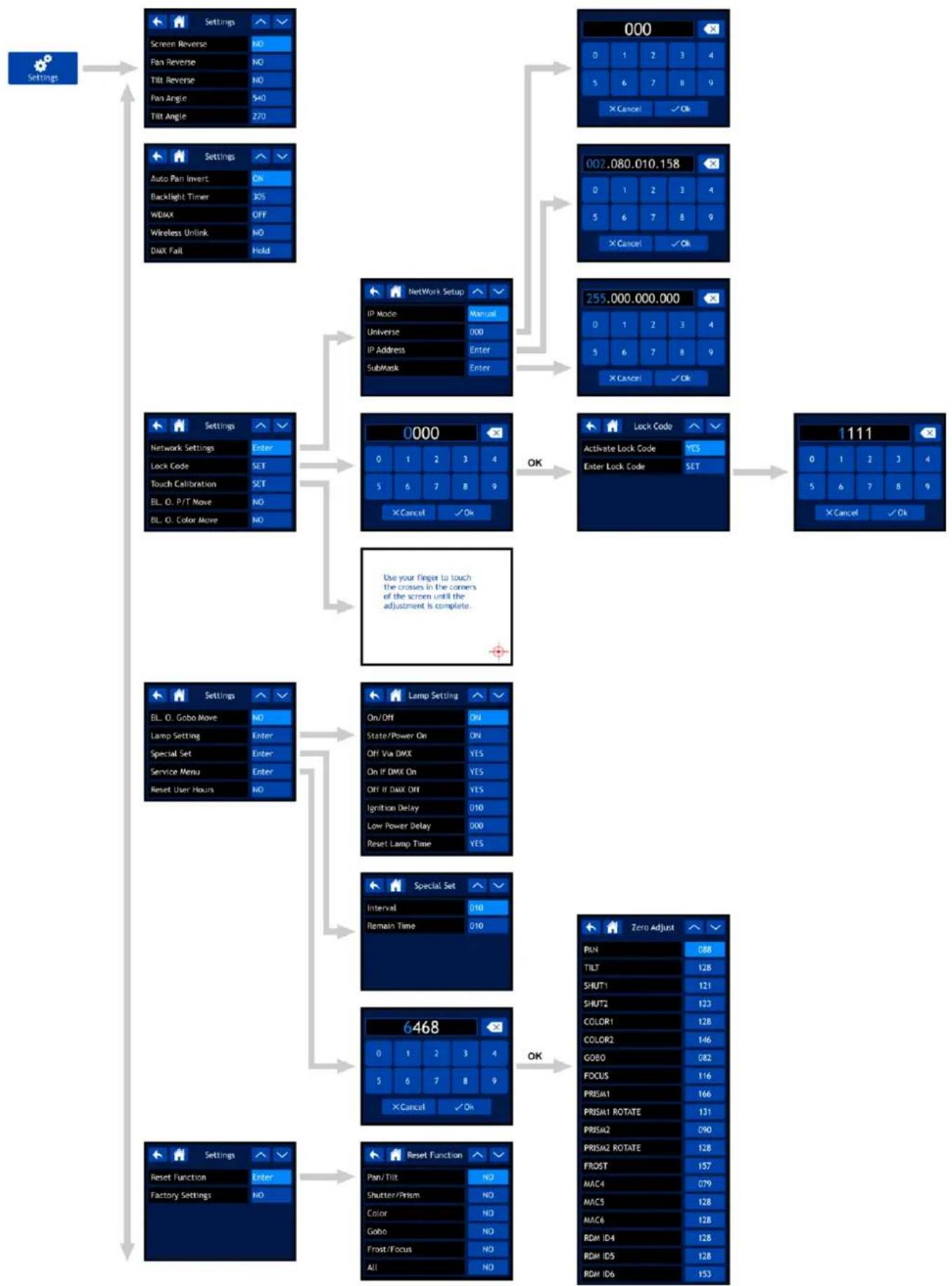

Ce menu vous permet de définir les paramètres de l’appareil.

01) Dans le menu principal, sélectionnez et accédez au menu. L’écran affiche :

02) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour faire défiler les 22 sous-

03) Appuyez sur la molette de contrôle pour confirmer votre choix.

04) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour ajuster les valeurs.

05) Appuyez sur la molette de contrôle pour enregistrer vos réglages.33

Code commande : 41533 Infinity B401 Beam Les sous-menus disponibles sont : ● Screen Reverse : L'écran sera pivoté de 180° lorsque l’Infinity est montée en configuration aérienne (NO/YES/AUTO) ● Pan Reverse : NO/YES ● Tilt Reverse : NO/YES ● Pan Angle : 540° / 360° / 180° ● Tilt Angle : 270° / 180° / 90° ● Auto Pan Invert : La direction d’orientation sera inversée en fonction de la position de l’Infinity (OFF/ON) ● Backlight Timer : En cas d’inactivité, la durée avant que l'écran ne s'éteigne (30 sec/1 min/5 min/ON). Si vous choisissez ON, l'écran ne s'éteindra pas.

● Wireless Unlink : NO/YES ● DMX Fail : Le comportement de l’Infinity en cas d’une erreur du système DMX. 2 options sont disponibles parmi : HOLD (l’Infinity utilisera le dernier signal DMX reçu correctement afin que la performance ne soit pas interrompue) et OFF (la sortie est coupée) ● Network Settings : Veuillez consulter 3.1. Réglages réseau pour en savoir plus. ● Lock Code : Veuillez consulter 3.2. Code de verrouillage pour en savoir plus. ● Touch Calibration : Veuillez consulter 3.3. Calibrage de l’écran tactile pour en savoir plus. ● BL. O. P/T Move : Zones mortes lorsque l'orientation / inclinaison sont actifs (NO/YES) ● BL. O. Color Move : Zones mortes durant les mouvements de la roue colorée (NO/YES) ● BL. O. Gobo Move : Zones mortes durant les mouvements de la roue de gobo (NO/YES) ● Lamp Setting : Veuillez consulter 3.4. Réglage de la lampe pour en savoir plus. ● Special Set : Veuillez consulter 3.5. Configuration spéciale pour en savoir plus. ● Service Menu : Veuillez consulter 3.6. Menu Service pour en savoir plus. ● Reset User Hours : Réinitialisation du compteur du total des heures de fonctionnement (NO/YES) ● Reset Function : Veuillez consulter 3.7. Réinitialisation de fonction pour en savoir plus. ● Factory Settings : Veuillez consulter 3.8. Paramètres d’usine pour en savoir plus.34 Code commande : 41533 Infinity B401 Beam 3.1. Réglages réseau Ce sous-menu vous permet d'ajuster les réglages réseau.

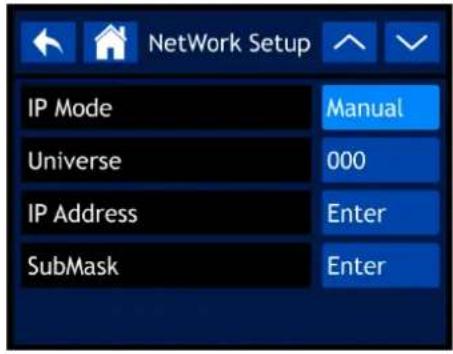

01) Si vous avez choisi « Network Settings », l’écran affiche :

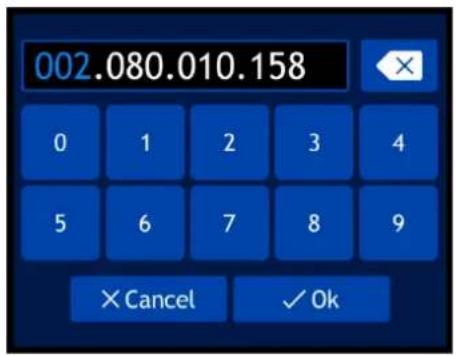

Les sous-menus disponibles sont : ● IP Mode : Permet de configurer manuellement l’adresse IP ou automatiquement par un serveur réseau (Manuel/DHCP) ● Universe : Permet de définir l’univers (compris entre 000 et 255) ● IP Address : Permet de définir l'adresse IP ● SubMask : Permet de définir le masque de sous-réseau

02) Si vous avez sélectionné l’une des 3 options ci-dessus (Universe, IP Address ou SubMask), l'écran

03) Tournez la molette de contrôle afin de sélectionner/ajuster les valeurs et appuyez sur cette dernière

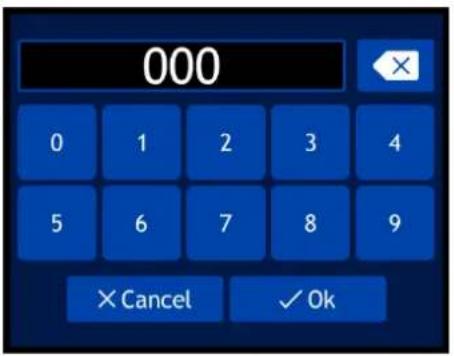

pour confirmer votre choix. Il est également possible d'introduire les valeurs à l'aide des boutons à l'écran.

04) Sélectionnez « OK » pour sauvegarder vos paramètres.35

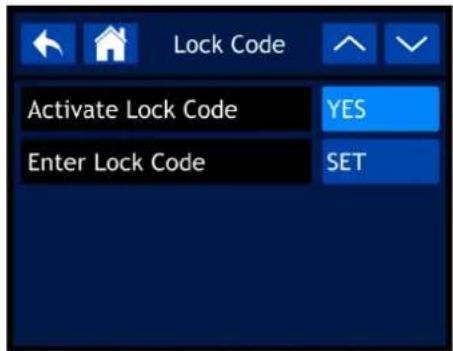

Code commande : 41533 Infinity B401 Beam 3.2. Code de verrouillage Ce sous-menu vous permet de définir un code de verrouillage personnel ou de modifier votre code actuel.

01) Si vous avez choisi « Lock Code », l’écran affiche :

02) Introduisez le code maître : 6468.

03) Sélectionnez « OK » pour confirmer. L’écran affiche :

04) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour basculer entre les 2

options : ● Activate Lock Code (Activer le code de verrouillage) : NO/YES ● Enter Lock Code (Introduire le code de verrouillage)

05) Si vous avez choisi « ENTER LOCK CODE », l’écran affiche :

06) Tournez la molette de contrôle et appuyez sur celle-ci afin de créer votre code personnel. Il est

également possible d'introduire les valeurs à l'aide des boutons à l'écran.

07) Sélectionnez « OK » pour confirmer. Vous pouvez désormais utiliser votre code personnel pour

déverrouiller l’écran si l’option de verrouillage d'écran est activée. Remarque : Si vous oubliez votre code personnel, introduisez le code maître : 6468 qui contourne le code personnel.36 Code commande : 41533 Infinity B401 Beam 3.3. Calibrage de l’écran tactile Ce sous-menu vous permet de calibrer l'écran tactile.

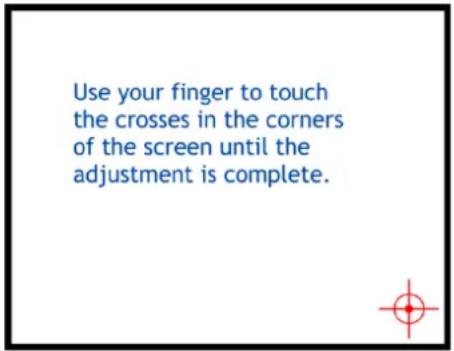

01) Si vous avez choisi « Touch Calibration », l’écran affiche :

02) Suivez les instructions à l’écran jusqu'à ce que le calibrage de l’écran tactile soit terminé.

3.4. Réglages de la lampe Ce sous-menu vous permet d'ajuster les réglages de la lampe.

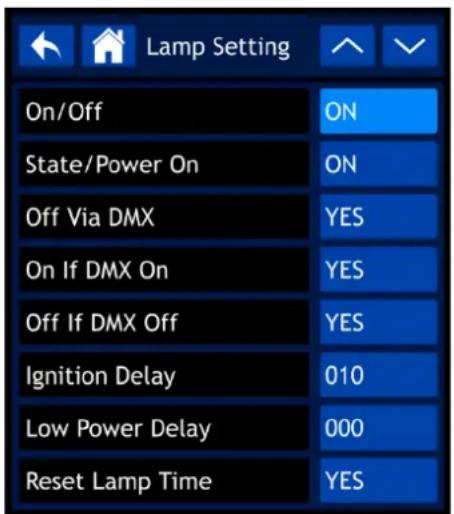

01) Si vous avez choisi « Lamp Setting », l’écran affiche :

02) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour naviguer parmi les sous-

menus suivants : ● On/Off : Permet de régler que la lampe soit sur ON ou OFF, au démarrage ● State/Power On : La lampe s'allume lorsque l’Infinity est démarrée (ON/OFF) ● Off Via DMX : La lampe peut être allumée/éteinte via la console d'éclairage en cas de connexion DMX (YES/NO) ● On If DMX On : La lampe s'allume automatiquement lorsqu’un signal DMX est détecté (YES/NO) ● Off If DMX Off : La lampe s'éteint automatiquement lorsque le signal DMX est perdu (YES/NO) ● Ignition Delay : Durée avant que la lampe ne s'allume lorsque l’Infinity est démarrée (comprise entre 10 et 255) ● Low Power Delay : Durée avant que la lampe n’entre en mode d'alimentation faible lorsque l'obturateur est fermé (compris entre 0 et 255) ● Reset Lamp Time (Réinitialisation du temps de la lampe) : YES/NO

03) Appuyez sur la molette de contrôle pour confirmer votre choix.

04) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour ajuster les valeurs.

05) Appuyez sur la molette de contrôle pour enregistrer vos réglages.37

Code commande : 41533 Infinity B401 Beam 3.5. Configuration spéciale (Compteur de maintenance) Ce sous-menu vous permet d'ajuster le compteur de maintenance pour la lampe.

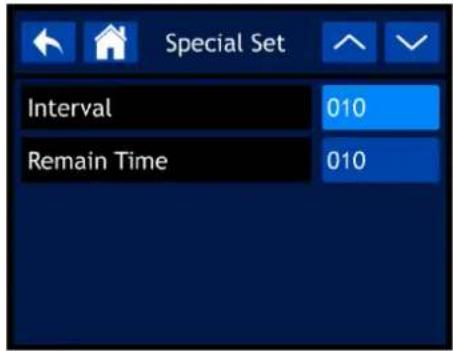

01) Si vous avez choisi « Special Set», l’écran affiche :

02) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour basculer entre les

2 options suivantes : ● Interval : Permet de définir le compteur de maintenance pour la lampe (compris entre 10 et 250). Les valeurs sont en heures. ● Remain Time : Décompte / Pas de réinitialisation. Indique le temps restant du temps d'intervalle (compris entre 10 et 250). Les valeurs sont en heures.

03) Appuyez sur la molette de contrôle pour confirmer votre choix.

04) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour ajuster les valeurs.

05) Appuyez sur la molette de contrôle pour enregistrer vos réglages.

3.6. Menu Service Ce sous-menu vous permet d’effectuer des réglages fins de la position de base de toutes les pièces mobiles ou de modifier l'adresse MAC et le numéro d’identification du RDM de l’appareil. Remarque : Le code maître est nécessaire pour ce sous-menu.

01) Si vous avez choisi « Service Menu », il vous sera demandé d'introduire le code maître. L’écran

02) Faites tourner la molette de contrôle et appuyez sur cette dernière pour insérer le code maître : 6468.

Il est également possible d'introduire les valeurs à l'aide des boutons à l'écran.

03) Sélectionnez « OK » pour confirmer. L’écran affiche :38

Code commande : 41533 Infinity B401 Beam

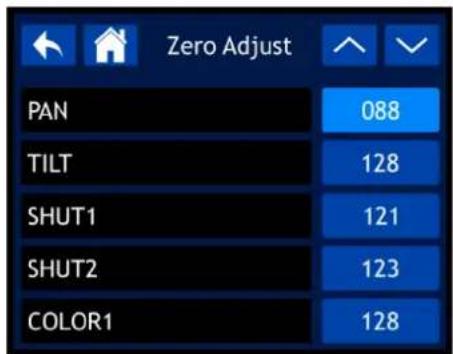

04) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour naviguer parmi les 19

05) Une fois l’option souhaitée choisie, appuyez sur la molette de contrôle pour confirmer votre choix.

06) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour ajuster les valeurs. La

plage d’ajustement est comprise entre 0 et 255.

07) Appuyez sur la molette de contrôle pour enregistrer vos réglages.

Les options proposées sont : ● PAN ● TILT ● SHUT1 ● SHUT2 ● COLOR1 ● COLOR2 ● GOBO ● FOCUS ● PRISM1 ● PRISM1 ROTATE ● PRISM2 ● PRISM2 ROTATE ● FROST ● MAC4 ● MAC5 ● MAC6 ● RDM ID4 ● RDM ID5 ● RDM ID6 3.7. Réinitialisation de fonction Ce sous-menu vous permet de réinitialiser des fonctions individuelles à leur position de base.

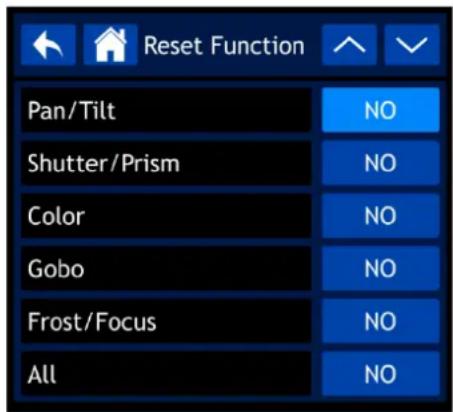

01) Si vous avez choisi « Reset Function », l’écran affiche :

02) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour naviguer parmi les

6 options suivantes : ● Pan/Tilt : Réinitialisation de l’orientation / inclinaison (NO/YES) ● Shutter/Prism : Réinitialisation de l’obturateur / prisme (NO/YES) ● Color : Réinitialisation de la roue colorée (NO/YES) ● Gobo : Réinitialisation de la roue de gobo (NO/YES) ● Frost/Focus : Réinitialisation du Frost / mise au point (NO/YES) ● All : Réinitialisation de toutes les fonctions (NO/YES)

03) Une fois la fonction souhaitée choisie, appuyez sur la molette de contrôle pour confirmer votre choix.

04) Tournez la molette de contrôle pour sélectionner « YES » ou « NO ».

05) Appuyez sur la molette de contrôle pour confirmer votre choix.39

Code commande : 41533 Infinity B401 Beam 3.8. Paramètres d’usine Ce sous-menu vous permet de restaurer les paramètres d’usine par défaut.

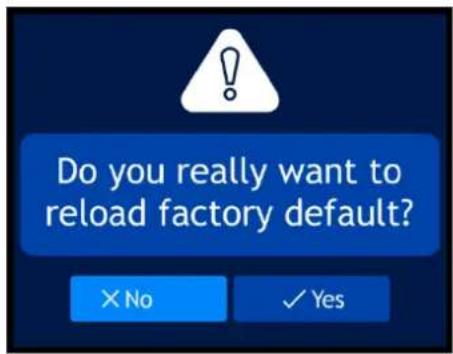

01) Si vous avez choisi « Factory Settings », deux options sont possibles : NO et YES.

02) Appuyez sur « NO » pour annuler la réinitialisation et quitter le sous-menu.

03) Si vous avez choisi « YES », l’écran affiche :

04) Sélectionnez « NO » pour annuler la réinitialisation et quitter le sous-menu. Sélectionnez « YES » pour

confirmer la réinitialisation. L'appareil reprend les paramètres d’usine par défaut.

Ce menu vous permet de définir le mode manuel.

01) Dans le menu principal, sélectionnez et accédez au menu. L’écran affiche :

02) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour basculer entre les 2 sous-

03) Appuyez sur la molette de contrôle pour confirmer votre choix.

Les sous-menus disponibles sont : ● Test Run (Lancement de test) ● Manual Control (Contrôle manuel)40 Code commande : 41533 Infinity B401 Beam 4.1. Lancement de test Ce sous-menu vous permet de lancer un test automatique des fonctions de l’appareil. Si vous avez choisi « Test Run », l’écran affiche :

4.2. Contrôle manuel Ce sous-menu vous permet de lancer chaque fonction de l'appareil individuellement ou en groupe.

01) Si vous avez choisi « Manual Control », l’écran affiche :

02) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour faire défiler les 23

fonctions disponibles. Ces fonctions sont les mêmes que les 23 canaux DMX dans la personnalité Advance. Veuillez consulter 23 canaux (personnalité Advance) (pages 50-55) pour en savoir plus.

03) Une fois la fonction souhaitée choisie, appuyez sur la molette de contrôle pour confirmer votre choix.

04) Tournez la molette de contrôle pour ajuster les valeurs. La plage d'ajustement est comprise entre 000

05) Appuyez sur la molette de contrôle pour enregistrer vos réglages.

Ce menu vous permet de lancer l’un des programmes intégrés.

01) Dans le menu principal, sélectionnez et accédez au menu. L’écran affiche :

02) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour choisir l'un des 9

programmes intégrés.

03) Appuyez sur la molette de contrôle pour confirmer votre choix. L'appareil exécute à présent le

programme sélectionné.41 Code commande : 41533 Infinity B401 Beam

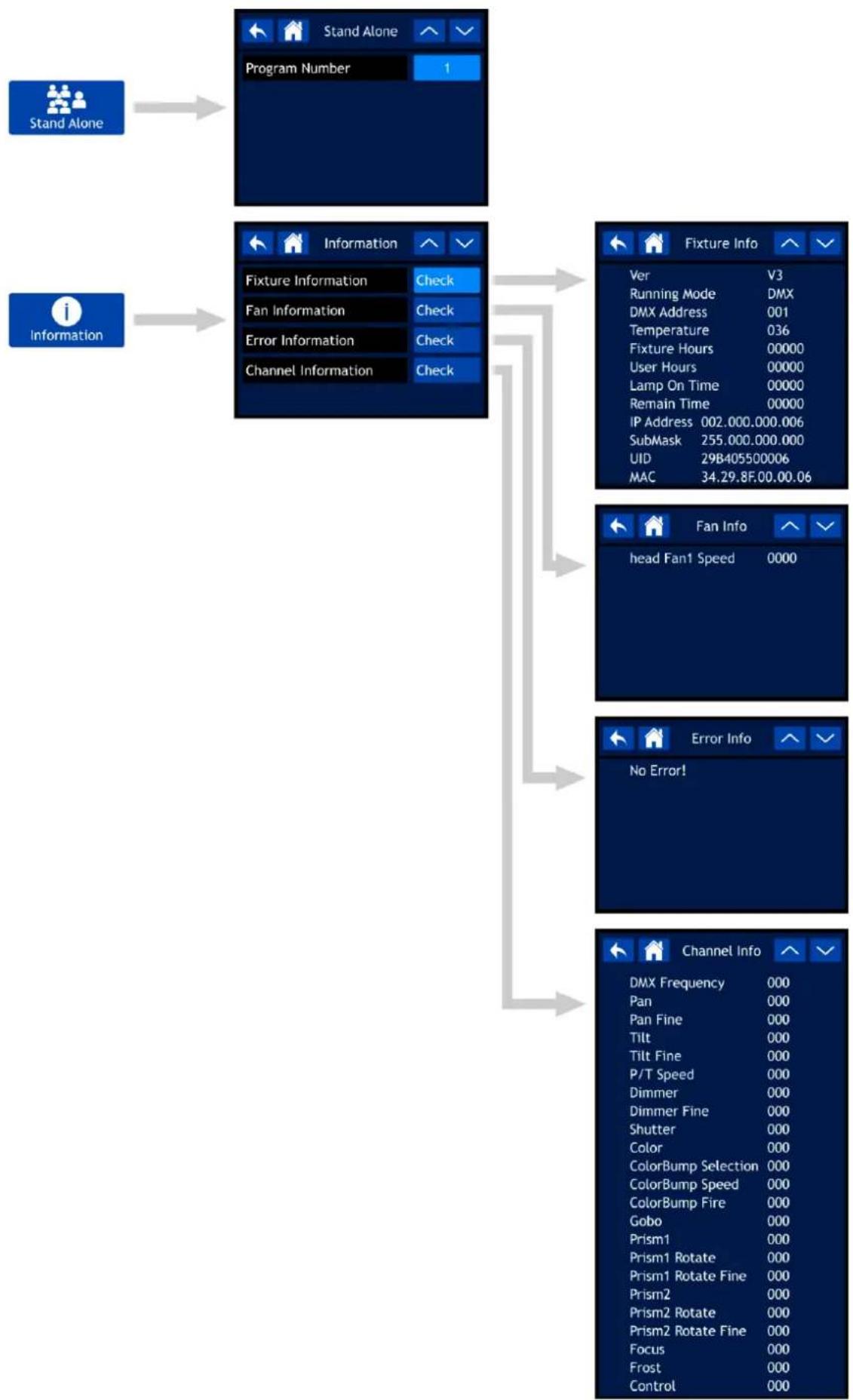

Ce menu vous permet de visualiser les paramètres de l’appareil.

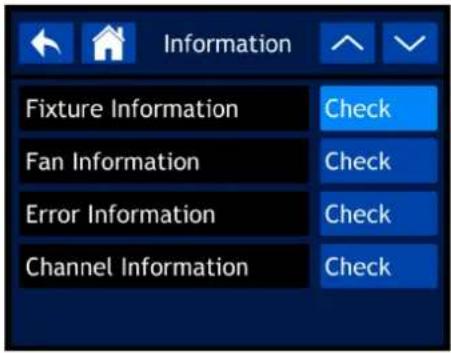

01) Dans le menu principal, sélectionnez et accédez au menu. L’écran affiche :

02) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour faire défiler les 4 sous-

03) Appuyez sur la molette de contrôle pour confirmer votre choix.

Les sous-menus disponibles sont : ● Fixture Information ● Fan Information ● Error Information ● Channel Information 6.1. Informations sur l’appareil Ce sous-menu vous permet de visualiser la version du micrologiciel installée actuellement, le mode de fonctionnement, l’adresse DMX et d'autres paramètres de l’appareil.

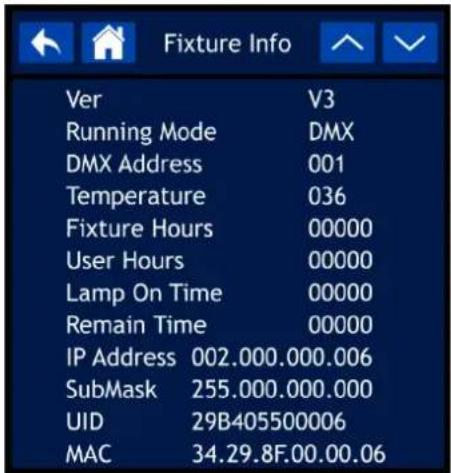

01) Si vous avez choisi « Fixture Information », l’écran affiche :

02) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour faire défiler les 2 écrans

afin de visualiser tous les paramètres disponibles.42 Code commande : 41533 Infinity B401 Beam 6.2. Informations sur les ventilateurs Ce menu vous permet de visualiser le statut des ventilateurs. Si vous avez choisi « Fan Information », l’écran affiche :

6.3. Informations sur les erreurs Ce sous-menu vous permet de visualiser toutes les erreurs présentes. Si vous avez choisi « Error Information » et qu'il n’y a aucune erreur, l’écran affiche :

Remarque : En cas de message d’erreur, arrêtez d’utiliser l’appareil et contactez votre revendeur. Une liste complète des messages d’erreur se trouve à la page 59.43 Code commande : 41533 Infinity B401 Beam 6.4. Informations sur les canaux Ce sous-menu vous permet de visualiser la valeur actuelle de tous les canaux d’entrée de signaux.

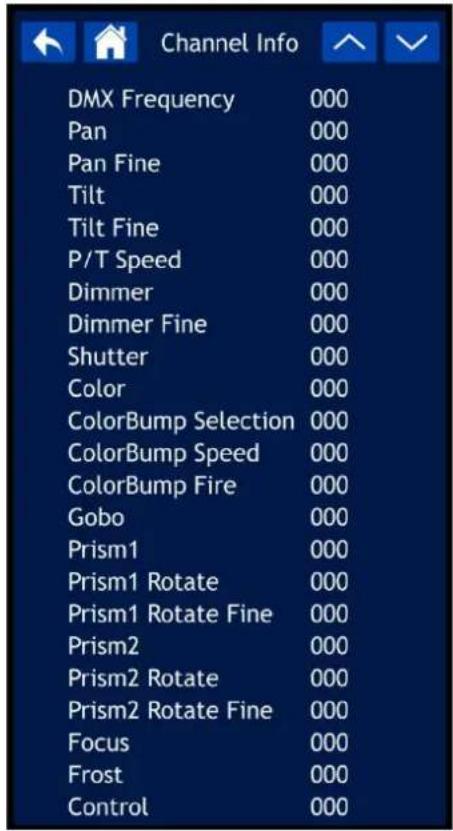

01) Si vous avez choisi « Channel Information », l’écran affiche :

02) Tournez la molette de contrôle ou appuyez sur les boutons UP / DOWN pour faire défiler tous les

écrans afin de visualiser toutes les valeurs de canaux actuelles.44 Code commande : 41533 Infinity B401 Beam Canaux DMX 18 canaux (personnalité Basic) Canal 1 – mouvement horizontal (orientation) Poussez le curseur vers le haut afin de faire bouger la lyre horizontalement (orientation). Rotation horizontale de la lyre réglable de manière graduelle de 0° à 540° (0 - 255). La lyre peut être arrêtée à n'importe quelle position. Canal 2 – orientation fine 16 bits Canal 3 – mouvement vertical (inclinaison) Poussez le curseur vers le haut afin de déplacer la lyre verticalement (inclinaison). Rotation verticale de la lyre réglable de manière graduelle de 0° à 270° (0 - 255). La lyre peut être arrêtée à n'importe quelle position. Canal 4 – inclinaison fine 16 bits Canal 5 – variateur d’intensité Le canal 6 doit être réglé sur une valeur comprise entre 8 et 255

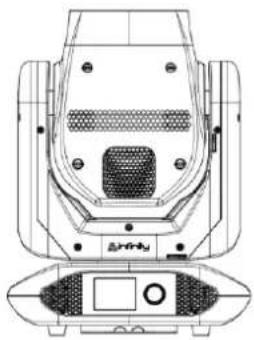

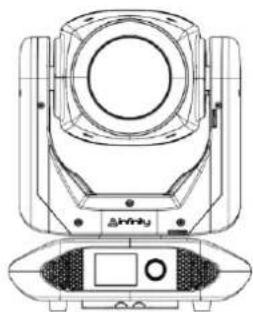

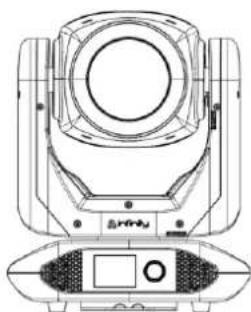

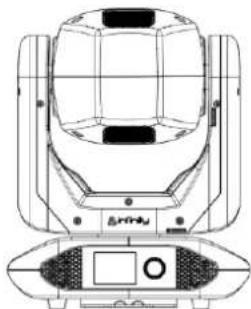

Variateur d’intensité, de OFF à full ON

Fermé / zones mortes

Stroboscope synchronisé, de fréquences basses à élevées

Stroboscope (ouverture rapide / fermeture lente), de fréquences basses à élevées

Stroboscope (ouverture lente / fermeture rapide), de fréquences basses à élevées

Stroboscope avec pulsation, de fréquences basses à élevées

Stroboscope aléatoire, de fréquences basses à élevées

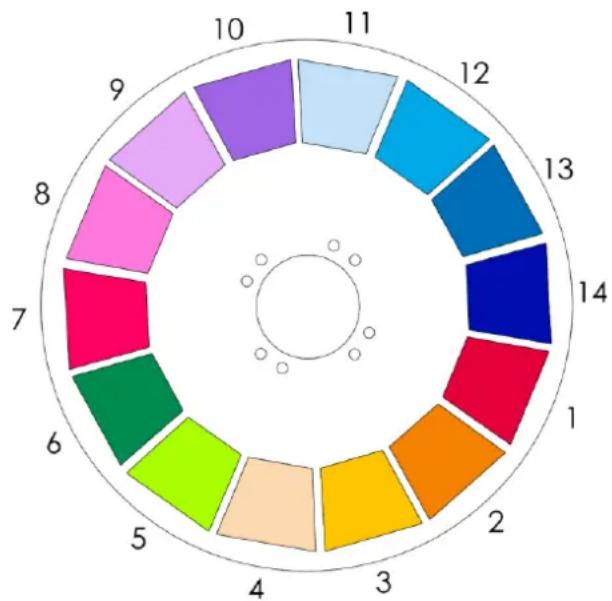

Canal 7 – roue colorée Les canaux 5 et 6 doivent être ouverts

Demie couleurs Red + Orange

Demie couleurs Red + CTO

Demie couleurs Red + Dark green

Demie couleurs Red + Pink

Demie couleurs Red + Dark lavender

Demie couleurs Red + Cyan

Demie couleurs Red + Congo blue

Demie couleurs Dark yellow + Orange

Demie couleurs Dark yellow + CTO

Demie couleurs Dark yellow + Pink

Demie couleurs Dark yellow + Cyan

Demie couleurs Neon green + Orange

Demie couleurs Neon green + CTO

Demie couleurs Neon green + Dark green

Demie couleurs Neon green + Pink

Demie couleurs Neon green + Cyan

Demie couleurs Neon green + Congo blue

Demie couleurs Magenta + Orange

Demie couleurs Magenta + CTO

Demie couleurs Magenta + Dark green

Demie couleurs Magenta + Pink

Demie couleurs Magenta + Cyan

Demie couleurs Magenta + Congo blue

Demie couleurs Light lavender + Pink

Demie couleurs Light lavender + Cyan

Demie couleurs CTB + Orange

Demie couleurs CTB + CTO

Demie couleurs CTB + Dark green

Demie couleurs CTB + Pink

Demie couleurs CTB + Dark lavender

Demie couleurs CTB + Cyan

Demie couleurs CTB + Congo blue

Demie couleurs Dark blue + Orange

Demie couleurs Dark blue + CTO

Demie couleurs Dark blue + Dark green

Demie couleurs Dark blue + Pink

Demie couleurs Dark blue + Cyan

Demie couleurs Dark blue + Congo blue

Rotation continue dans le sens des aiguilles d’une montre (de type arc-en-ciel positif), allant de rapide à lente

Rotation continue dans le sens inverse des aiguilles d’une montre (de type arc-en-ciel négatif), allant de lente à rapide

Canal 8 – sélection de changement de couleurs (veuillez consulter la page 55 pour en savoir plus)

Canal 9 – vitesse de changement de couleurs (veuillez consulter la page 55 pour en savoir plus)

Délai de 667 - 882 ms

Délai de 883 - 1000 ms

Canal 10 – lancement de changement de couleurs (veuillez consulter la page 55 pour en savoir plus)

sélection de couleur

sélection de couleur

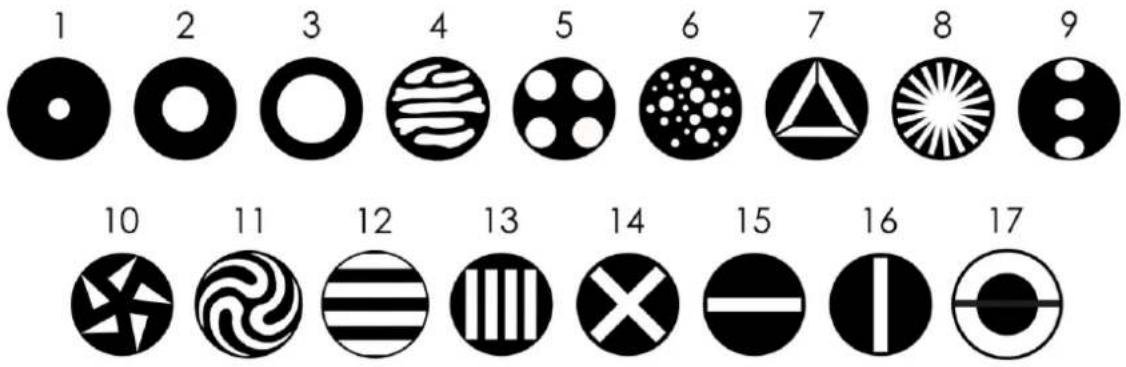

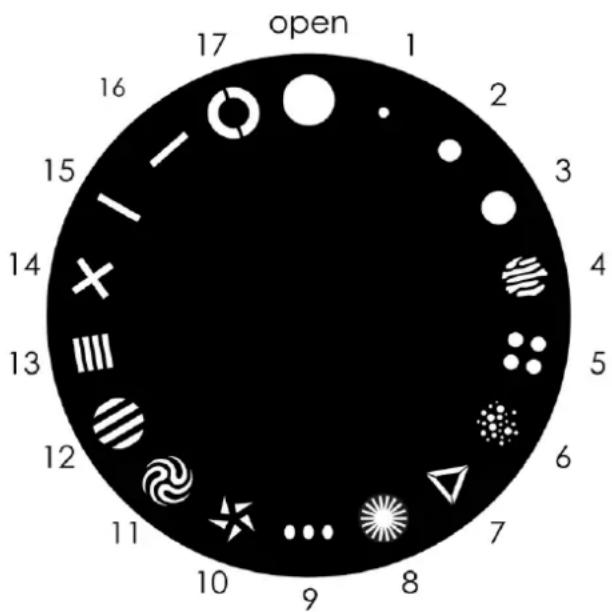

Canal 11 – roue de gobo statique

Shake du gobo 1 de lent à rapide

Shake du gobo 2 de lent à rapide

Shake du gobo 3 de lent à rapide

Shake du gobo 4 de lent à rapide

Shake du gobo 5 de lent à rapide

Shake du gobo 6 de lent à rapide

Shake du gobo 7 de lent à rapide

Shake du gobo 8 de lent à rapide

Shake du gobo 9 de lent à rapide

Shake du gobo 10 de lent à rapide

Shake du gobo 11 de lent à rapide

Shake du gobo 12 de lent à rapide

Shake du gobo 13 de lent à rapide

Shake du gobo 14 de lent à rapide

Shake du gobo 15 de lent à rapide

Shake du gobo 16 de lent à rapide

Shake du gobo 17 de lent à rapide

Flux de gobo dans le sens des aiguilles d’une montre, allant de rapide à lent

Flux de gobo dans le sens inverse des aiguilles d’une montre, allant de lent à rapide

Canal 12 – prisme linéaire (5 facettes)

Indexation du prisme

Rotation dans le sens des aiguilles d’une montre, allant de rapide à lente

Rotation dans le sens inverse des aiguilles d’une montre, allant de lente à rapide

Mouvement de va-et-vient

Indexation du prisme

Rotation dans le sens des aiguilles d’une montre, allant de rapide à lente

Rotation dans le sens inverse des aiguilles d’une montre, allant de lente à rapide

Mouvement de va-et-vient

Canal 16 – mise au point

Ajustement de mise au point 0 - 100 %

Effet Frost, de 0 à 100 %49 Code commande : 41533 Infinity B401 Beam Canal 18 – fonctions

Inclinaison inversée

Orientation inversée automatique activée

Orientation inversée automatique désactivée

Zones mortes durant les mouvements d’orientation / d’inclinaison activées

Zones mortes durant les mouvements d’orientation / d’inclinaison désactivées

Zones mortes durant les mouvements de la roue colorée activées

Zones mortes durant les mouvements de la roue colorée désactivées

Zones mortes durant les mouvements de la roue de gobo activées

Zones mortes durant les mouvements de la roue de gobo désactivées

Dysfonctionnement du mode DMX : HOLD

Dysfonctionnement du mode DMX : OFF

Lampe éteinte Remarque : Si la lampe a été éteinte, laissez-la refroidir pendant 15 minutes avant de la rallumer.

Toutes les zones mortes activées

Toutes les zones mortes désactivées

Réinitialisation de l’orientation / inclinaison après 3 secondes

Réinitialisation du prisme après 3 secondes

Réinitialisation de la roue colorée après 3 secondes

Réinitialisation de la roue de gobo après 3 secondes

Réinitialisation du Frost / de la mise au point après 3 secondes

Réinitialisation de tout après 3 secondes

Pas de fonction50 Code commande : 41533 Infinity B401 Beam 23 canaux (personnalité Advance) Canal 1 – mouvement horizontal (orientation) Poussez le curseur vers le haut afin de faire bouger la lyre horizontalement (orientation). Rotation horizontale de la lyre réglable de manière graduelle de 0° à 540° (0 - 255). La lyre peut être arrêtée à n'importe quelle position. Canal 2 – orientation fine 16 bits Canal 3 – mouvement vertical (inclinaison) Poussez le curseur vers le haut afin de déplacer la lyre verticalement (inclinaison). Rotation verticale de la lyre réglable de manière graduelle de 0° à 270° (0 - 255). La lyre peut être arrêtée à n'importe quelle position. Canal 4 – inclinaison fine 16 bits Canal 5 – vitesse d’orientation / d’inclinaison

Canal 6 – variateur d’intensité Le canal 8 doit être réglé sur une valeur comprise entre 8 et 255

Variateur d’intensité, de OFF à full ON

Canal 7 – variateur d’intensité fin 16 bits Le canal 8 doit être réglé sur une valeur comprise entre 8 et 255

Variateur d’intensité, de OFF à full ON

Fermé / zones mortes

Stroboscope synchronisé, de fréquences basses à élevées

Stroboscope (ouverture rapide / fermeture lente), de fréquences basses à élevées

Stroboscope (ouverture lente / fermeture rapide), de fréquences basses à élevées

Stroboscope avec pulsation, de fréquences basses à élevées

Stroboscope aléatoire, de fréquences basses à élevées

Canal 9 – roue colorée Les canaux 6 et 8 doivent être ouverts

Demie couleurs Red + Orange

Demie couleurs Red + CTO

Demie couleurs Red + Dark green

Demie couleurs Red + Pink

Demie couleurs Red + Cyan

Demie couleurs Red + Congo blue

Demie couleurs Dark yellow + Orange

Demie couleurs Dark yellow + CTO

Demie couleurs Dark yellow + Pink

Demie couleurs Dark yellow + Cyan

Demie couleurs Neon green + Orange

Demie couleurs Neon green + CTO

Demie couleurs Neon green + Dark green

Demie couleurs Neon green + Pink

Demie couleurs Neon green + Cyan

Demie couleurs Neon green + Congo blue

Demie couleurs Magenta + Orange

Demie couleurs Magenta + CTO

Demie couleurs Magenta + Dark green

Demie couleurs Magenta + Pink

Demie couleurs Magenta + Cyan

Demie couleurs Magenta + Congo blue

Demie couleurs Light lavender + Pink

Demie couleurs Light lavender + Cyan

Demie couleurs CTB + Orange

Demie couleurs CTB + CTO

Demie couleurs CTB + Dark green

Demie couleurs CTB + Pink

Demie couleurs CTB + Dark lavender

Demie couleurs CTB + Cyan

Demie couleurs CTB + Congo blue

Demie couleurs Dark blue + Orange

Demie couleurs Dark blue + CTO

Demie couleurs Dark blue + Dark green

Demie couleurs Dark blue + Pink

Demie couleurs Dark blue + Cyan

Demie couleurs Dark blue + Congo blue

Rotation continue dans le sens des aiguilles d’une montre (de type arc-en-ciel positif), allant de rapide à lente

Rotation continue dans le sens inverse des aiguilles d’une montre (de type arc-en-ciel négatif), allant de lente à rapide

Canal 10 – sélection de changement de couleurs (veuillez consulter la page 55 pour en savoir plus)

Canal 11 – vitesse de changement de couleurs (veuillez consulter la page 55 pour en savoir plus)

Délai de 667 - 882 ms

Délai de 883 - 1000 ms

Canal 12 – lancement de changement de couleurs (veuillez consulter la page 55 pour en savoir plus)

sélection de couleur

sélection de couleur53 Code commande : 41533 Infinity B401 Beam

Canal 13 – roue de gobo statique

Shake du gobo 1 de lent à rapide

Shake du gobo 2 de lent à rapide

Shake du gobo 3 de lent à rapide

Shake du gobo 4 de lent à rapide

Shake du gobo 5 de lent à rapide

Shake du gobo 6 de lent à rapide

Shake du gobo 7 de lent à rapide

Shake du gobo 8 de lent à rapide

Shake du gobo 9 de lent à rapide

Shake du gobo 10 de lent à rapide

Shake du gobo 11 de lent à rapide

Shake du gobo 12 de lent à rapide

Shake du gobo 13 de lent à rapide

Shake du gobo 14 de lent à rapide

Shake du gobo 15 de lent à rapide

Shake du gobo 16 de lent à rapide

Shake du gobo 17 de lent à rapide

Flux de gobo dans le sens des aiguilles d’une montre, allant de rapide à lent

Flux de gobo dans le sens inverse des aiguilles d’une montre allant de lent à rapide

Canal 14 – prisme linéaire (5 facettes)

Canal 15 – rotation de prisme linéaire (5 facettes)

Indexation du prisme

Rotation dans le sens des aiguilles d’une montre, allant de rapide à lente

Rotation dans le sens inverse des aiguilles d’une montre, allant de lente à rapide

Mouvement de va-et-vient

Indexation du prisme

Rotation dans le sens des aiguilles d’une montre, allant de rapide à lente

Rotation dans le sens inverse des aiguilles d’une montre, allant de lente à rapide

Mouvement de va-et-vient

Canal 20 – mise au point

Ajustement de mise au point 0 - 100 %55 Code commande : 41533 Infinity B401 Beam Canal 21 – mise au point 16 bits

Ajustement de mise au point 0 - 100 %

Effet Frost, de 0 à 100 %

Canal 23 – fonctions

Inclinaison inversée

Orientation inversée automatique activée

Orientation inversée automatique désactivée

Zones mortes durant les mouvements d’orientation / d’inclinaison activées

Zones mortes durant les mouvements d’orientation / d’inclinaison désactivées

Zones mortes durant les mouvements de la roue colorée activées

Zones mortes durant les mouvements de la roue colorée désactivées

Zones mortes durant les mouvements de la roue de gobo activées

Zones mortes durant les mouvements de la roue de gobo désactivées

Dysfonctionnement du mode DMX : HOLD

Dysfonctionnement du mode DMX : OFF

Lampe éteinte Remarque : Si la lampe a été éteinte, laissez-la refroidir pendant 15 minutes avant de la rallumer.

Toutes les zones mortes activées

Toutes les zones mortes désactivées

Réinitialisation de l’orientation / inclinaison après 3 secondes

Réinitialisation du prisme après 3 secondes

Réinitialisation de la roue colorée après 3 secondes

Réinitialisation de la roue de gobo après 3 secondes

Réinitialisation du Frost / de la mise au point après 3 secondes

Réinitialisation de tout après 3 secondes

Comment créer un effet de changement de couleurs L’Infinity B401 Beam offre la possibilité de créer un effet de changement de couleurs : elle commute rapidement entre deux couleurs simples avec un flash blanc entre celles-ci. Pour créer un effet de changement de couleurs, suivez les étapes suivantes :

01) Définissez le canal de Lancement de changement de couleurs entre 0 et 99 pour activer la sélection

couleur pour l’effet de changement de couleurs.

02) Sélectionnez le changement de couleurs souhaité dans le canal de Sélection de changement de

couleurs. Par exemple, définissez le canal de Sélection de changement de couleurs entre 28 et 32 si vous souhaitez créer un effet de changement de couleurs entre Red (comme 1

couleur) et Cyan (comme 2

03) Définissez le canal de Lancement de changement de couleurs entre 100 et 193 pour activer la

couleur de l’effet de changement de couleurs.

04) Ajustez le délai entre les couleurs en sélectionnant l’une des options dans le canal Vitesse de

changement de couleurs. Ceci déterminera la durée du flash blanc entre les deux couleurs. La plage d’ajustement est comprise entre 0 et 1000 ms (11 - 255). Si vous choisissez « Aucun délai » (0 - 10), les 2 couleurs se succèderont sans flash.56 Code commande : 41533 Infinity B401 Beam

couleur (100 - 193) dans le canal Lancement de changement de couleurs ou en choisissant la vitesse de lancement automatique dans la plage de 2400 à 1500 ms (194 - 255). Maintenance L’utilisateur doit s’assurer que les aspects liés à la sécurité et les installations techniques sont inspectés par un expert, chaque année, au cours d’un test d’acceptation et une fois par an par une personne qualifiée. Il faut tenir compte des points suivants durant l’inspection :

01) Toutes les vis utilisées pour l’installation de l’appareil ou des parties de celui-ci doivent être bien

vissées et ne pas être corrodées.

02) Les boîtiers, fixations et systèmes d’installation ne devront comporter aucune déformation.

03) Les pièces mécaniques mobiles, les essieux ou les goupilles par exemple, ne devront présenter

aucune trace d’usure.

04) Les fils d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des

matériaux. L’Infinity B401 Beam ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à l’aide d’un chiffon humide. Ne plongez sous aucun prétexte l’appareil dans un liquide. Nettoyez la lentille avec un nettoyant vitres et un chiffon doux. N’utilisez ni alcool ni solvants. La lentille frontale doit être nettoyée chaque semaine car le liquide fumigène tend à accumuler des résidus, ce qui provoque la réduction rapide de la luminosité. Les ventilateurs de refroidissement devraient être nettoyés une fois par mois avec une brosse douce. Les composants internes doivent être nettoyés une fois par an avec une brosse douce et un aspirateur. Enlevez la poussière et la saleté des ventilateurs de refroidissement chaque semaine à l’aide d’une brosse douce et d'un aspirateur. Assurez-vous que les branchements sont propres. Débranchez l’alimentation électrique et nettoyez les connexions DMX à l’aide d’un chiffon humide. Assurez-vous que les connexions sont parfaitement sèches avant de connecter le matériel ou de le brancher à l’alimentation électrique. Remplacement de la lampe Pour remplacer la lampe, suivez les instructions d’installation d'une nouvelle lampe (consultez les pages 11-12). Remplacez toujours la lampe dès qu’elle a atteint sa durée de vie recommandée. Vous pouvez contrôler les heures de fonctionnement de la lampe dans le menu Informations sur l’appareil (voir la page 41). Remplacement d’un fusible Une hausse de tension, un court-circuit ou une alimentation électrique inappropriée peut faire griller un fusible. Si cela arrive, le produit ne pourra en aucun cas fonctionner. Vous devrez alors suivre les indications ci-dessous :

01) Débranchez l’appareil de la prise de courant.

02) Insérez un tournevis à tête plate dans la rainure située sur le couvercle du fusible. Tournez le tournevis

vers la gauche, tout en poussant doucement. Cela permet au fusible de sortir de son emplacement.

03) Retirez le fusible usagé. S’il est brun ou translucide, c’est qu’il a grillé.

04) Insérez le fusible de remplacement dans le porte-fusible. Remettez le couvercle. Assurez-vous

d’utiliser un fusible de même type et spécification. Consultez l’étiquette des spécifications du produit pour plus de détails.57 Code commande : 41533 Infinity B401 Beam Roue de gobo statique et roue colorée

Roue de gobo statique Roue colorée

Résolution des problèmes Ce guide de résolution des problèmes vise à vous aider à résoudre des problèmes simples. Pour ce faire, vous devez suivre les étapes suivantes dans l’ordre afin de trouver une solution. Dès que l’appareil fonctionne à nouveau correctement, ne suivez plus les étapes suivantes. Absence de lumière Si l’effet lumineux ne fonctionne pas bien, confiez-en la réparation à un technicien. Il se peut que le problème soit lié : aux paramètres d’usine, à l’alimentation, à la lampe ou au fusible.

01) Commencez par essayer de réinitialiser les paramètres par défaut de l’appareil (veuillez consulter 3.

Menu réglages aux pages 32-33).

02) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation.

03) Lampe. Remplacez la lampe. Reportez-vous aux pages 11 et 12 pour remplacer la lampe.

04) Fusible. Remplacez le fusible. Reportez-vous à la page 56 pour remplacer le fusible.

05) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil.

06) Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas l’Infinity, cela

pourrait abîmer l’unité et annuler la garantie.

07) Rapportez-la à votre revendeur DMT.

Absence de réponse au DMX Il se peut que le problème soit lié au câble ou aux connecteurs DMX ou à un mauvais fonctionnement de la console de contrôle ou de la carte DMX d’effets lumineux.

01) Vérifiez le réglage DMX. Assurez-vous que les adresses DMX sont correctes.

02) Vérifiez le câble DMX : débranchez l’appareil, changez le câble DMX puis reconnectez l’appareil à

l’alimentation. Essayez à nouveau votre console DMX.

03) Déterminez si la console de contrôle ou l’effet lumineux est en cause. La console de contrôle

fonctionne-t-elle correctement avec d’autres produits DMX ? Si ce n’est pas le cas, vous devez la faire réparer. Si elle fonctionne correctement avec d’autres produits DMX, amenez le câble DMX et l’effet lumineux à un technicien qualifié.58 Code commande : 41533 Infinity B401 Beam Problème Cause(s) probable(s) Solution Un ou plusieurs appareils ne fonctionnent pas L’alimentation est défectueuse ● Vérifiez si l’appareil est allumé et les câbles sont correctement branchés. Le fusible principal a grillé ● Remplacez le fusible. Les appareils se réinitialisent correctement mais répondent tous à la console de contrôle de manière irrégulière, voire ne lui répondent pas du tout La console de contrôle n’est pas connectée. ● Connectez la console. La sortie DMX à 5 broches de la console de contrôle ne correspond pas à l’entrée DMX du premier appareil sur la chaîne DMX (ex. : le signal est inversé) ● Installez un câble d’inversion de phase entre la console et le premier appareil sur la liaison. Les appareils se remettent à zéro correctement, mais ils réagissent tous à la console de manière irrégulière, voire ne lui répondent pas du tout Données de mauvaise qualité. ● Vérifiez la qualité des données. Si elle est très inférieure à 100 %, le problème peut être dû à une mauvaise connexion de la ligne, à des câbles de mauvaise qualité ou cassés, à l’absence d’un bouchon de terminaison ou encore au fait qu’un appareil perturbe la liaison. Mauvaise connexion de ligne. ● Vérifiez les branchements et les câbles. Remédiez aux mauvais branchements. Réparez ou remplacez les câbles abîmés. La ligne ne se termine pas sur un bouchon de terminaison de 120 ohms ● Insérez un bouchon de terminaison dans la prise de sortie DMX du dernier projecteur de la ligne. Adressage incorrect des appareils ● Vérifiez le réglage des adresses. L’un des appareils est défectueux et perturbe la transmission des données sur la liaison ● Shuntez les appareils un par un, jusqu’à ce que le système fonctionne à nouveau : débranchez les deux prises et branchez-les directement l’une dans l’autre. ● Faites réviser le projecteur défectueux par un technicien qualifié. Les appareils sont équipés de prises DMX à 5 broches qui ne correspondent pas (broches 2 et 3 inversées) ● Installez un câble d’inversion de phase entre les appareils ou permutez les broches 2 et 3 de l’appareil qui se comporte de manière irrégulière L’obturateur se ferme soudainement La roue colorée ou la roue de gobo n’est plus à sa position initiale, ce qui oblige l’appareil à réinitialiser l’effet. ● Contactez un technicien si le problème persiste. Pas de lumière ou le projecteur connecté s’éteint de manière intermittente. L’appareil est trop chaud ● Laissez-le refroidir. ● Nettoyez le ventilateur. ● Assurez-vous que les orifices d’aération et la lentille frontale ne sont pas obstrués. ● Allumez la climatisation. La lampe est endommagée ● Débranchez l’appareil et remplacez la lampe. Les réglages de l’alimentation ne correspondent pas ni la tension, ni à la fréquence C.A. ● Déconnectez l’appareil. Vérifiez les réglages et modifiez-les si nécessaire59 Code commande : 41533 Infinity B401 Beam Messages d’erreur Si l’un des messages d’erreur ci-dessus apparaît sur l’écran d’informations sur les erreurs, arrêtez d’utiliser l’appareil et contactez votre revendeur. Pour visualiser les messages d’erreur présents actuellement, consultez la section 6.3. Informations sur les erreurs (page 42) pour en savoir plus. Code d’erreur Description de l’erreur Focus Erreur de mise au point Zoom Erreur de zoom Prism Erreur de prisme Prism.R Erreur de rotation du prisme Gobo Erreur de la roue de gobo rotative 1 Gobo.R Erreur de rotation de la roue de gobo 1 Gobo2 Erreur de la roue de gobo rotative 2 Gobo2.R Erreur de rotation de la roue de gobo 2 Color Erreur de couleur X_cm1 Erreur du capteur magnétique d’orientation 1 X_cm2 Erreur du capteur magnétique d’orientation 2 X_op Erreur d’optocoupleur d'orientation Y_cm Erreur du capteur magnétique d’inclinaison Y_op Erreur d’optocoupleur d'inclinaison X_da Erreur de données d’orientation Y_da Erreur de données d’inclinaison BladeR Erreur du capteur de l'obturateur d’encadrement CPU-A Erreur du CPU A CPU-B Erreur du CPU B CPU-C Erreur du CPU C CPU-D Erreur du CPU D CPU-E Erreur du CPU E Head Fan1 Erreur du ventilateur de la lyre 1 Head Fan2 Erreur du ventilateur de la lyre 2 Base Fan1 Erreur du ventilateur de la base 1 Base Fan2 Erreur du ventilateur de la base 2 Gobo Fan Erreur du ventilateur du gobo Blade Fan Erreur du ventilateur de l'obturateur d’encadrement R-OPEN Thermistance ouverte R-SHORT Courte thermistance LED_HOT Surchauffe de la lampe60 Code commande : 41533 Infinity B401 Beam Spécifications du produit Modèle : Infinity B401 Beam Tension d’entrée : 100 – 240 V C.A., 50 / 60 Hz Consommation : 402 W (pleine puissance) Raccordement DMX : 30 unités Fusible : Fusible rapide de 7 A, 250 V Dimensions : 519 x 380 x 284 mm (l x P x H) Poids : 21 kg

Fonctionnement et programmation : Broche du signal OUT : Broche 1 (terre), broche 2 (-), broche 3 (+), broche 4 (N / C), broche 5 (N / C) Mode DMX Basic (16 canaux), Advance (23 canaux), User (jusqu'à 23 canaux)

Effets électromécaniques : Source lumineuse : 1 x Osram Sirius HRI 230 W (7R) Douille : E20.6 Température de couleur : 7600 K Sortie : 9500 lm Ouverture angulaire :

Intégré : Affichage en couleur fonctionnant sur batterie et incluant un capteur de gravité Mise au point : Motorisée Variateur d’intensité : Variateur mécanique 0 - 100 % Obturateur :

Orientation 540° Inclinaison : 270º Résolution orientation / inclinaison : 16 bits Spécial : zones mortes durant les mouvements d’orientation / d’inclinaison, les changements de couleur et de gobo ; les niveaux d’orientation / d’inclinaison sélectionnables par l'utilisateur ; les mouvements d’orientation / d’inclinaison inversés Roue de gobo statique : 17 gobos + open Fonctions des gobos : Effet Gobo Flow, Gobo Shake Roue colorée : 14 filtres dichroïques + blanc Fonctions des couleurs : Changement de couleurs, Demi-couleurs, effet arc-en-ciel Prismes : Prisme linéaire à 5 facettes et circulaire à 16 facettes Filtre Frost : Oui Boîtier : Métal et plastique ignifuge Indice de protection : IP-20 Contrôle DMX : Via une console DMX standard Couleur : Noir Modes de contrôle : Autonome, manuel, DMX-512, W-DMX, Art-Net/sACN Prises : PowerCon True1 (entrée/sortie), DMX à 5 broches (entrée/sortie), 2 connecteurs RJ45 Protocole de contrôle : DMX, W-DMX, sACN, Art-Net, RDM Mode DMX sans fil : Wireless Solution Sweden

Température ambiante max. t

40 °C Température max. du boîtier t

Distance minimum des surfaces inflammables : 0,5 m Distance minimum de l’objet éclairé : 12 m

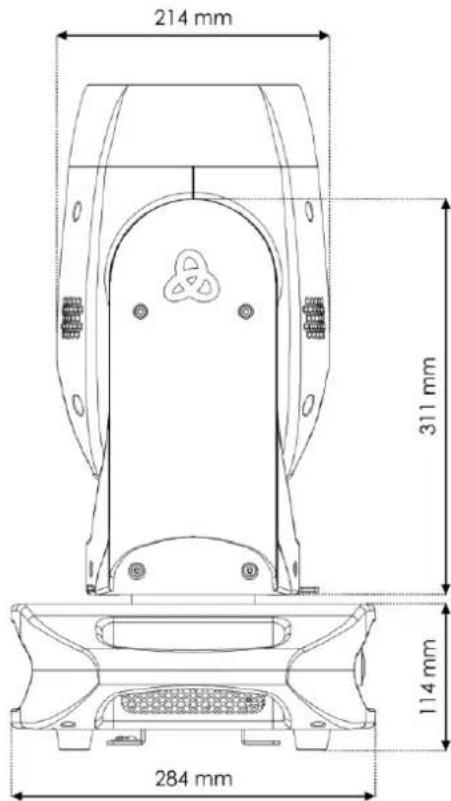

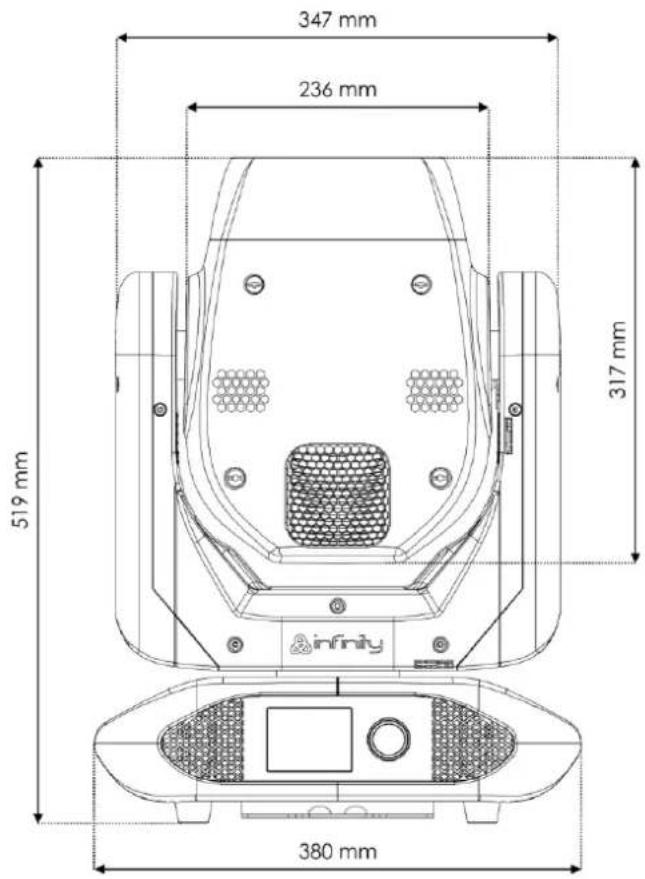

La conception et les caractéristiques du produit sont soumises à modification sans avis préalable.

Site web : www.highlite.com Adresse électronique : service@highlite.com61 Code commande : 41533 Infinity B401 Beam Certification L’Infinity B401 Beam est conforme aux directives et aux normes suivantes : ● Directive 2011/65/11 relative à la limitation de l’utilisation de certaines substances dangereuses ● Directive 2014/53/UE relative à la mise à disposition sur le marché d'équipements radioélectriques ● Sécurité de l’équipement électrique ● Exposition des humains à des champs électromagnétiques ● Compatibilité électromagnétique ● Substances limitées dans les produits électriques La déclaration de conformité complète se trouve sur www.highlite.com.
