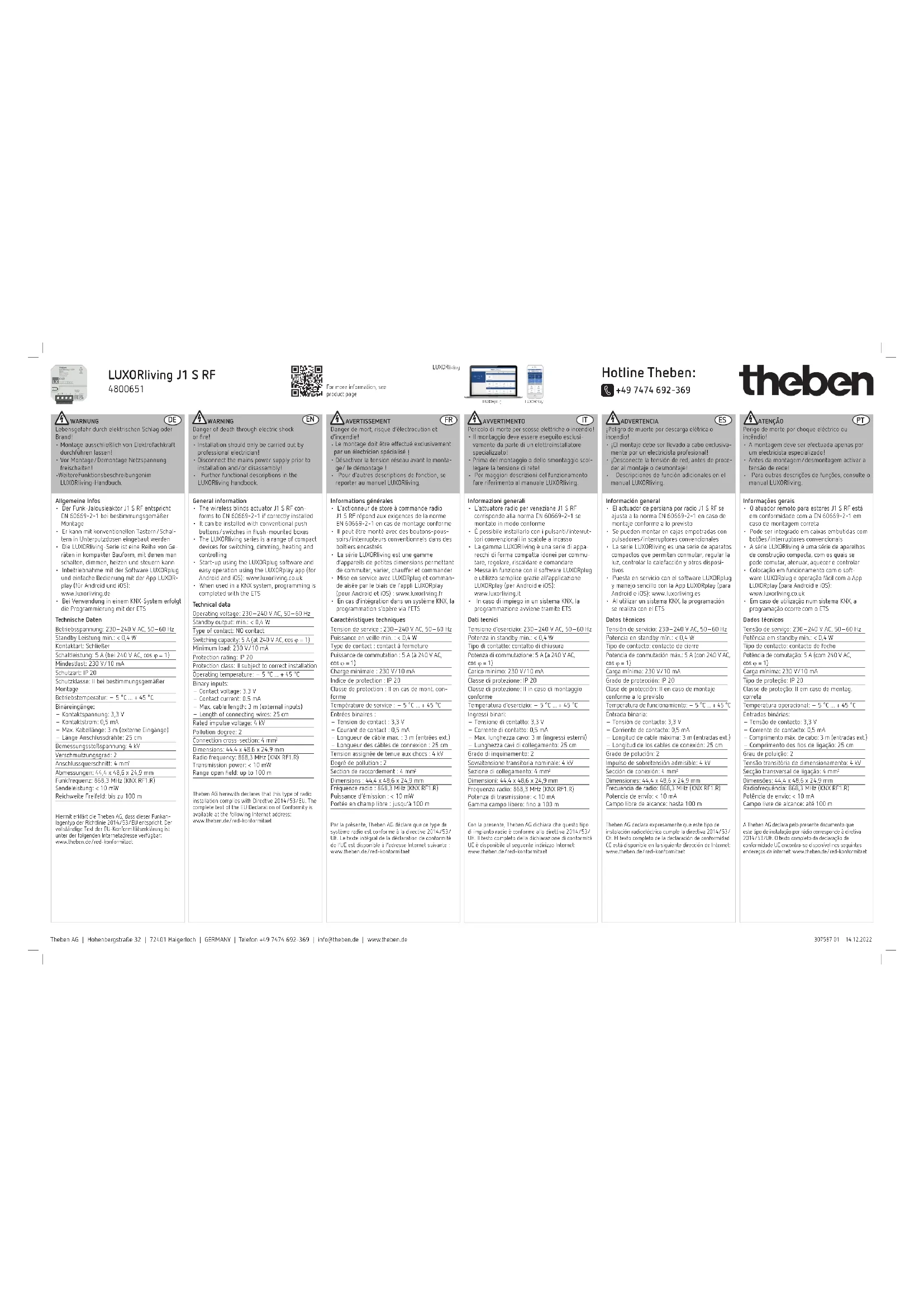

MODE D'EMPLOI LUXORliving J1 S RF THEBEN

Désactiver la tension réseau avant le monta-ge/ le démontage ! Pour d‘autres descriptions de fonction, se reporter au manuel LUXORliving.Informations générales• L‘actionneur de store à commande radio J1 S RF répond aux exigences de la norme EN 60669-2-1 en cas de montage conforme• Il peut être monté avec des boutons-pous-soirs/interrupteurs conventionnels dans des boîtiers encastrés• La série LUXORliving est une gamme d‘appareils de petites dimensions permettant de commuter, varier, chauffer et commander• Mise en service avec LUXORplug et comman-de aisée par le biais de l‘appli LUXORplay (pour Android et iOS) : www.luxorliving.fr• En cas d‘intégration dans un système KNX, la programmation s‘opère via l‘ETSCaractéristiques techniquesTension de service : 230–240 V AC, 50–60 HzPuissance en veille min. : < 0,4 WType de contact : contact à fermeture Puissance de commutation : 5 A (à 240 V AC, cos ϕ = 1)Charge minimale : 230 V/10 mAIndice de protection : IP 20Classe de protection : II en cas de mont. con-formeTempérature de service : – 5 °C ... + 45 °CEntrées binaires : – Tension de contact : 3,3 V – Courant de contact : 0,5 mA – Longueur de câble max. : 3 m (entrées ext.) – Longueur des câbles de connexion : 25 cmTension assignée de tenue aux chocs : 4 kVDegré de pollution : 2Section de raccordement : 4 mm Dimensions : 44,4 x 48,6 x 24,9 mmFréquence radio : 868,3 MHz (KNX RF1.R) Puissance d‘émission : < 10 mW Portée en champ libre : jusqu‘à 100 mPar la présente, Theben AG déclare que ce type de système radio est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l‘UE est disponible à l‘adresse Internet suivante :www.theben.de/red-konformitaet AVVERTIMENTOPericolo di morte per scosse elettriche o incendio!

Sécuriser l‘appareil avec un disjoncteur différentiel de type B ou C (EN 60898-1) de 6 A 6 kA max., installé en amont. Risque d’électrocution ! ¾ Les entrées sont sous tension secteur ! En cas de raccordement aux entrées ou avant toute intervention sur une des entrées, cou-per l‘alimentation de 230 V de l‘appareil. ¾ Installer de manière protégée contre les contacts. ¾ Ne pas retirer l‘isolation des entrées externes non utilisées. ¾ Ne pas couper les ls des entrées externes non utilisées. Ne raccorder aucune tension réseau (230 V) ou d‘autres tensions externes aux entrées externes ! Lors de l‘installation, s‘assurer que l‘isola-tion entre la tension réseau (230 V) et le bus ou les entrées externes est sufsante (au moins 5,5 mm). Mise en service via une commande directe (état de livraison)Avec les entrées I1 et I2, une commande manuelle (montée et descente des toiles, sans paramétrage) est possible. Elle peut toutefois être modiée avec LUXORplug ou l’ETS. Uso conforme• Gli attuatori radio per veneziane comandano veneziane, tapparelle o tende avvolgibili (tensione di rete 230–240 V AC).• Se un tasto o un interruttore a potenziale zero sono collegati agli ingressi, questi possono eseguire diverse funzioni come commutare, regolare, sollevare e abbassare le veneziane.• Per l‘impiego nell‘edilizia residenziale e di grandi progetti (edici con ufci, edici pub-blici, hotel ecc.)• Utilizzo solo in ambienti chiusi e asciutti Montaggio ¾ Montare in scatole a incasso comunemente reperibili in commercio (secondo DIN 49073). Collegamento
