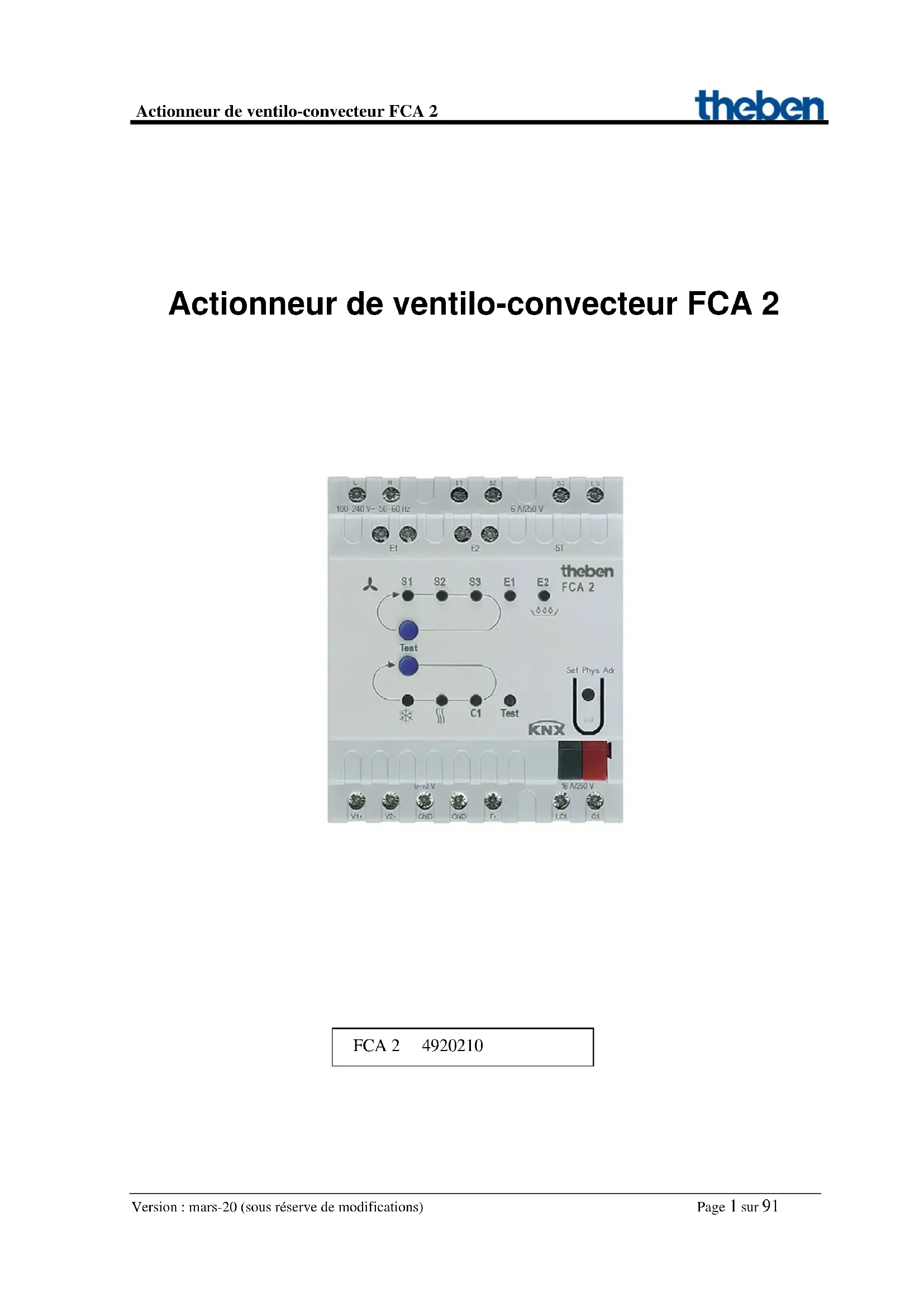

MODE D'EMPLOI FCA 2 KNX THEBEN

Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 1 sur 91

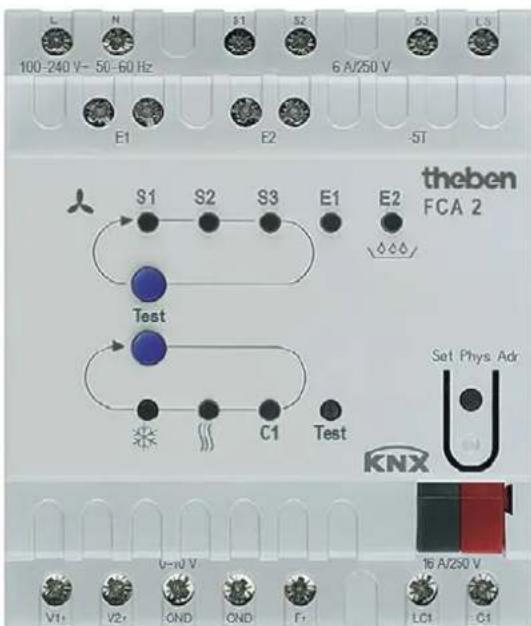

Actionneur de ventilo-convecteur FCA 2

FCA 2 4920210Actionneur de ventilo-convecteur FCA 2

3.1 Sélection dans la base de données produits ...................................................................... 8

• 3.2 Pages de paramètres p. 9
• 3.3 Objets de communication p. 10
• 3.3.1 Propriétés des objets p. 10
• 3.3.2 Description des objets p. 14
• 3.4 Paramètres p. 26

3.4.1 La page de paramètres Généralités ............................................................................ 26

3.4.5 La page de paramètres « Vanne de chauffage / climatisation » (uniquement avec

3.4.10 La page de paramètres Adaptation de la valeur de consigne ................................. 41

3.4.11 La page de paramètres Valeurs de consigne (régulateur interne) .......................... 43

3.4.12 La page de paramètres Régulation (régulateur interne) ......................................... 45

3.4.13 La page de paramètres Mode de fonctionnement et commande (régulateur interne)

3.4.15 La page de paramètres Défaillance de la grandeur de réglage ............................. 52

5.1 Configuration de base (système à 4 tuyaux) : chauffage et climatisation avec ventilo-

5.2 Configuration de base (système à 2 tuyaux) : chauffage et climatisation avec ventilo-

5.3 Système à 4 tuyaux : chauffage et climatisation avec ventilo-convecteur, régulateur

5.4 Application classique (système à 4 tuyaux) ................................................................... 66

6.4.1 Utilisation avec un régulateur interne ........................................................................ 73

6.4.2 Utilisation avec un régulateur externe ........................................................................ 73

6.7 Détermination du mode de fonctionnement actuel ........................................................ 79

6.7.1 Nouveaux modes de fonctionnement ......................................................................... 79

6.7.2 Anciens modes de fonctionnement ............................................................................ 80

6.7.3 Calcul de la valeur de consigne .................................................................................. 81

6.7.4 Chauffage et climatisation dans un système à 2 tuyaux ............................................. 83

6.7.5 Chauffage et climatisation dans un système à 4 tuyaux ............................................. 83

6.8 Commande du ventilateur .............................................................................................. 84 6.8.1 Priorités ...................................................................................................................... 84

6.8.2 Mode Forçage du ventilateur avec ventilo-convecteur RAM 713 ............................. 85

6.8.3 Temps de passage de chauffage à climatisation et phase de marche à vide ............... 87

6.9.3 Comportement du régulateur PI ................................................................................. 91Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 4 sur 91 1 Description des fonctions

• Actionneur de ventilo-convecteur

• Pour la commande de ventilo-convecteurs

• Pour systèmes à 2 et 4 tuyaux

• Jusqu'à trois vitesses de ventilation

• Egalement utilisable avec un Ventilateur à commande 0-10 V.

• Pour vannes proportionnelles 0-10 V

• Relais auxiliaire pour un registre de chauffage ou de climatisation électrique

• Entrée libre de potentiel pour un contact de fenêtre ou une sonde de température

• Entrée libre de potentiel pour la surveillance des condensats

• Affichage de l'état de fonctionnement via 9 LED

• Commande manuelle sur l'appareil (vitesses de ventilation, commutation entre le chauffage et la climatisation)

• Adaptation de la valeur de consigne de climatisation en fonction de la température extérieure

• Contact libre de potentiel au choix pour registre de climatisation ou de chauffage

• Avec programme de secoursActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 5 sur 91

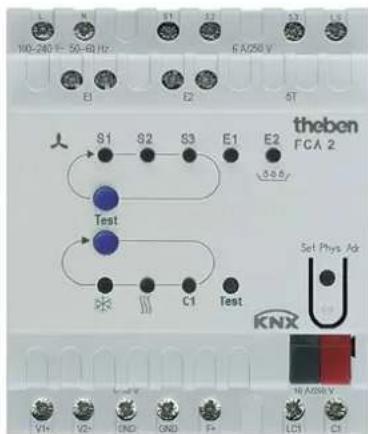

1.1 Commande et affichage

Le FCA 2 est muni de 9 LED et de 2 boutons-poussoirs.

• 3 LED rouges pour l'affichage du niveau de ventilation / de la vitesse du ventilateur (voir figure 1)

• 1 LED rouge pour le mode chauffage

• 1 LED bleue pour le mode climatisation

• 1 LED rouge pour le relais auxiliaire (C1)

• 2 LED rouges pour les sorties 1 et 2 (E1, E2)

• 1 LED rouge pour le mode test

• 1 bouton-poussoir pour la vitesse de ventilation

• 1 bouton-poussoir pour le mode chauffage / climatisation /

Figure 1 : LED pour l'affichage de la vitesse de ventilation

Vitesse de ventilation (ventilateur standard, 1-3 vitesses)

66-100 % Vitesse du ventilateur (commande 0-10 V)

Avec la touche manuelle, les vitesses de ventilation peuvent être activées successivement.

• Commande de ventilation standard : Arrêt Vitesse 1 Vitesse 2 Vitesse 3 Arrêt Vitesse 1 etc.

• Commande de ventilation 0-10 V : Arrêt 33 % 66 % 100 % Arrêt 33 % etc.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 6 sur 91

1.2 Avantages du FCA 2

• Tension de service 100-240 V 50 / 60 Hz.

• Adapté aux vannes de 0-10 V.

• Régulateur de température au choix interne ou externe.

• Utilisable dans des installations à 2 et 4 tubes.

• Convient également aux ventilateurs 0-10 V.

• Facile à mettre en service grâce à ses 2 boutons poussoirs pour le ventilateur et les modes chauffage / climatisation.

• Relais auxiliaire pour le chauffage / la climatisation également utilisable comme sortie de commutation.

• Changement du mode de fonctionnement par objets de présence et de fenêtre.

• Sens d'action des entrées réglable.

• Objet chauffage / climatisation disponible selon DPT1.100 ou inversé.

1.2.1 Particularités

• Commande par l'intermédiaire de grandeurs de réglage externes ou d'un régulateur de température ambiante intégré.

• Le relais auxiliaire C1 peut également être commandé par l'intermédiaire du bus comme canal d'actionneur de commutation

• La valeur de consigne en mode climatisation peut être adaptée en fonction de la température extérieure

• E1 et E2 peuvent le cas échéant être utilisées comme des entrées binaires.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 7 sur 91 2 Caractéristiques techniques

Alimentation secteur 230 +/-10 V CA 50 Hz Tension de service KNX Tension du bus, ≤ 8 mA Tension de service 100 – 240 V CA Fréquence 50 – 60 Hz Largeur 4 TE Type de montage Rail DIN Type de contact Contact à fermeture Puissance de commutation du relais auxiliaire 16 A Puissance de commutation du relais du ventilateur 6 A Température ambiante -5 °C … +45 °C Indice de protection IP 20 Classe de protection II selon la norme EN 60 730-1

Classe du régulateur de température Contribution à l'efficacité énergétique du chauffage ambiant (%) V (comme régulateur de température ambiante) 3,0 VI (Régulation sur température extérieure et sonde d’ambiance) 4,0Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 8 sur 91 3 Le programme d'application « Actionneur de ventilo-convecteur

3.1 Sélection dans la base de données produits

Fabricant Theben AG Famille de produits Chauffage, climatisation, ventilation Type de produit Actionneurs de ventilo-convecteur Nom du programme Actionneur de ventilo-convecteur FCA 2 0-10 V

La base de données ETS peut être téléchargée sur notre site Internet : www.theben.de/en/downloads_en Tableau 1 Nombre d'objets de communication

Nombre d'adresses de groupe

Nombre d'affectations 64Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 9 sur 91

3.2 Pages de paramètres

Tableau 2 Fonction Description Généralités Fonctions prises en charge, commande, remplacement du filtre Ventilateur Nombre de vitesses de ventilation, seuils de commutation, etc. Vanne de chauffage Réglages de base de la vanne de chauffage Vanne de climatisation Réglages de base de la vanne de climatisation Vanne de chauffage / climatisation Réglages de base de la vanne dans des systèmes à 2 tuyaux Relais auxiliaire Utilisation du relais auxiliaire C1 E1.. E2 Réglages des entrées E1 et E2 Surveillance des condensats Réaction en présence de condensat et source du signal Adaptation de la valeur de consigne Décalage de la valeur de consigne en fonction de la température extérieure Valeurs de consigne Consigne après téléchargement, valeurs pour les modes nuit, hors gel, etc. Régulation Réglages des paramètres du régulateur de température interne Mode de fonctionnement et commande Réglages de base pour le changement de mode de fonctionnement Surveillance du filtre Réglages de base pour le remplacement du filtre Défaillance de la grandeur de réglage Surveillance de la grandeur de réglage avec régulateur externeActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 10 sur 91

3.3 Objets de communication

3.3.1 Propriétés des objets

Le FCA 2 dispose de 33 objets de communication. Selon le paramétrage, certains objets peuvent adopter plusieurs fonctions différentes. Tableau 3 N° Fonction Nom de l'objet Type DPT Flags C R W

Grandeur de réglage du chauffage Recevoir 1 octet

Grandeur de réglage du chauffage / de la climatisation Recevoir C R W

Grandeur de réglage pour ventilateur Recevoir C R W

Grandeur de réglage de la climatisation Recevoir C R W

Grandeur de réglage du chauffage / de la climatisation Envoyer C R - T Grandeur de réglage du chauffage Envoyer C R - T Grandeur de réglage de la climatisation Envoyer C R - T

Déverrouillage de la climatisation 1 = Déverrouillage de la climatisation 1 bit

Grandeur de réglage de la climatisation Recevoir 1 octet

Grandeur de réglage de la climatisation Envoyer 1 octet

C R - T 2 État du chauffage Signaler 1 bit

C R - T 3 État de la climatisation Signaler 1 bit

C R - T Vitesse du ventilateur Signaler 1 octet

C R - TActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 11 sur 91 Suite :

Fonction Nom de l'objet Type

État du relais auxiliaire Signaler 1 bit

7 Blocage du ventilateur 1 = Blocage 1 bit

Vitesse de ventilation en mode forcé Commande du ventilateur via valeur % 1 octet

Limitation du niveau de ventilation en % 0=ventilateur ARRÊT 1..100 %=max. 1 octet

Limitation du niveau de ventilation en % 0=Ventilateur ARRÊT 1..100%=Vitesse max. 1 octet

Limitation du niveau de ventilation (1-2-3) 0=Ventilateur ARRÊT 1-3=Vitesse max. 1 octet

10 Ventilateur à l’arrêt Signaler 1 bit

État du contact de la fenêtre sur E1 Signaler 1 bit

C R - T Valeur réelle sur E1 Signaler 2 octets

État de la surveillance des condensats Entrée 1 bit

État de la surveillance des condensats Signaler C R - T État du contact de la fenêtre sur E2 Signaler 1 bit

C R - T 17 Alarme du point de rosée Entrée 1 bit

18 Température extérieure Entrée 2 octets

-Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 12 sur 91 Suite :

Fonction Nom de l'objet Type

Décaler la valeur de consigne Delta en K 2 octets

C R - T Décaler la valeur de consigne Valeur en °C 2 octets

Défaillance de la grandeur de réglage 1 = Défaillance de la grandeur de réglage 1 bit

C R - T Défaut de sonde Défaut de sonde

Présélection du mode de fonctionnement Présélection du mode de fonctionnement 1 octet

Présence Entrée pour signal de présence 1 bit

Fenêtre Entrée pour contact de fenêtre 1 bit

Mode de fonctionnement actuel Envoyer 1 octet

26 Valeur de consigne de base Recevoir 2 octets

27 Valeur de consigne actuelle Envoyer 2 octets

Type d'énergie manquant 1 = Type d'énergie erroné 1 bit

Temps de fonctionnement du ventilateur depuis le dernier remplacement du filtre Temps en heures 2 octets

• Fait également office d'entrée de réinitialisation de l'état de remplacement du filtre.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 13 sur 91 Légende Flags Nom Signification C (Communication) Communication L'objet peut communiquer R (Read) Lecture L'état de l'objet peut être consulté W (Write) Écriture L'objet peut recevoir T (Transmit) Transmission L'objet peut envoyerActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 14 sur 91

3.3.2 Description des objets

• Objet 0 envoyer ou recevoir la « Grandeur de réglage pour ventilateur » / « Grandeur de réglage du chauffage / de la climatisation ». La fonction de l'objet dépend des paramètres « Fonction prise en charge » et « Type de régulateur utilisé » sur la page de paramètres « Généralités ». Tableau 4. Fonction prise en charge Type de régulateur utilisé et Fonction de l'objet Type d'installation Régulateur interne Régulateur externe Chauffage Envoie la grandeur de réglage actuelle de la vanne de chauffage Reçoit la grandeur de réglage de la vanne de chauffage Système à 4 tuyaux ou système de chauffage simple Climatisation Envoie la grandeur de réglage actuelle de la vanne de climatisation Reçoit la grandeur de réglage de la vanne de climatisation Système de climatisation simple Chauffage et climatisation Envoie la grandeur de réglage actuelle de la vanne commune de chauffage et de climatisation Reçoit la grandeur de réglage de la vanne commune de chauffage et de climatisation Système à 2 tuyaux Ventilateur reçoit la grandeur de réglage pour la commande de ventilation VentilationActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 15 sur 91

• Objet 1 « Grandeur de réglage de la climatisation », « Chauffage / climatisation », « Blocage du chauffage », « Déverrouillage de la climatisation » La fonction de l'objet dépend des paramètres « Fonction prise en charge » et « Type d'installation » sur la page de paramètres « Généralités ». Tableau 5 Fonction prise en charge Type d'installation Système à 2 tuyaux Système à 4 tuyaux Chauffage et climatisation Commutation entre modes chauffage et climatisation. Le sens d'action est fixé avec le paramètre Format de l'objet chauffage / climatisation (voir page de paramètres Généralités). DPT 100 Inversé Chauffage = 1 Chauffage = 0 Climatisation =

Avec régulateur externe : recevoir la grandeur de commande de climatisation. Avec régulateur interne : envoyer la grandeur de réglage de climatisation. Chauffage Blocage du chauffage : Un 1 sur cet objet bloque la fonction de chauffage. Le blocage est annulé avec un 0. Après une réinitialisation, la valeur de l'objet = 0, donc le chauffage est autorisé Climatisation Déverrouillage de la climatisation : Un 1 sur cet objet autorise la fonction de climatisation. Un 0 sur cet objet verrouille la fonction de climatisation. Après une réinitialisation, la valeur d'objet = 1, donc la climatisation est autorisée

• Objet 2 « État du chauffage » Envoie l'état de chauffage actuel : 1 = la grandeur de réglage de chauffage est supérieure à 0 %, le chauffage est activé. 0 = la grandeur de commande du chauffage est égale à 0 %, le chauffage n'est momentanément pas activé

• Objet 3 « État de la climatisation » Envoie l'état de climatisation actuel : 1 = la grandeur de commande de climatisation est supérieure à 0 %, la climatisation est activée. 0 = la grandeur de commande de climatisation est égale à 0 %, la climatisation n'est momentanément pas activéeActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 16 sur 91

• Objet 4 « Vitesse de ventilation » Indique le niveau de ventilation ou la vitesse actuelle du ventilateur. En fonction de la commande du ventilateur paramétrée (page de paramètres Généralités), l'objet envoie soit le niveau actuel (0..3), soit la vitesse en %. Tableau 6 : Commande du ventilateur. Standard (1-3 vitesses) 0-10 V Il est possible de choisir entre 2 formats : - chiffre d'1 octet entre 0 et 3. - pourcentage Voir paramètre Format et temps de cycle, obj. Vitesse de ventilation La vitesse du ventilateur est envoyée sous forme de pourcentage.

• Objet 5 « Relais auxiliaire », « État du relais auxiliaire » La fonction de cet objet dépend du paramètre « Activation du relais auxiliaire » sur la page de paramètres « Relais auxiliaire ». Si le réglage « Via objet » est paramétré, le relais auxiliaire peut être commandé de l'extérieur via le bus à l'aide de l'objet 5. Pour tous les autres réglages, l'objet 5 indique l'état actuel du relais auxiliaire.

• Objet 6 « Bloquer la ventilation supplémentaire » Objet de blocage de la fonction « Ventilation supplémentaire », si celle-ci est activée. 1 = Blocage 0 = désactiver le blocage

• Objet 7 « Blocage du ventilateur » Objet de blocage de la commande du ventilateur. 1 = Verrouiller le ventilateur (ventilateur éteint) 0 = Mode automatiqueActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 17 sur 91

• Objet 8 « Vitesse de ventilation en mode forcé » Cet objet permet de déterminer le niveau de ventilation souhaitée en cas de commande forcée soit sous la forme d'un pourcentage compris entre 0 % et 100 %, soit comme niveau (1-3). Voir paramètre Format de la commande forcée et limitation sur la page de paramètres Ventilateur. Avec une commande de ventilation 0-10 V, seul le format pourcentage est autorisé. La valeur par défaut du niveau de ventilation peut être réglée soit par la touche sur le régulateur de température ambiante RAM 713 FC, soit via le capteur KNX paramétré à cet effet (par ex. bouton-poussoir). L'activation de la commande forcée s'effectue par l'intermédiaire de l'objet 15.

Exemple de pourcentage : Télégrammes de forçage recommandés en présence des réglages suivants sur la page de paramètres « Ventilateur » : Seuil d'activation pour vitesse de ventilation 1 = 10 % Seuil d'activation pour vitesse de ventilation 2 = 40 % Seuil d'activation pour vitesse de ventilation 3 = 70 %

Télégramme de forçage Télégramme de forçage Télégramme de forçage

100 % Seuils d'activation Figure 2Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 18 sur 91

• Objet 9 « Limitation de la vitesse de ventilation en % », « Limitation du niveau de ventilation (1-2-3) » Cet objet permet de définir la grandeur de réglage maximale autorisée et le niveau de ventilation maximal correspondant, soit en pour cent, soit comme niveau (1-3).

Avec une commande de ventilation 0-10 V, seul le format pourcentage est autorisé. Les valeurs suivantes sont utilisées. Tableau 7 Valeur Vitesse de ventilation maximale autorisée 0 % Le ventilateur n'est pas mis en marche 1 % .. 99 % Vitesse du ventilateur maximale autorisée pour les modes normale et forcé 100 % Aucune restriction, mode automatique (= valeur de l'objet après réinitialisation)

Exemple de pourcentage : Seuils d'activation paramétrés : Vitesse de ventilation 1 ou seuil d'activation (pour 0-10 V) = 10 % Vitesse de ventilation 2 = 40 % (pour standard uniquement) Vitesse de ventilation 3 = 70 % (pour standard uniquement) Tableau 8 : Commande de ventilation standard. Valeur reçue sur l'obj. 9 Vitesse de ventilation maximale 0 % .. 9 %

Le ventilateur n'est pas mis en marche 10 % .. 39 %

Tableau 9 : Commande de ventilation 0-10 V. Valeur reçue sur l'obj. 9 Vitesse maximale du ventilateur 0 % .. 9 %

Le ventilateur n'est pas mis en marche 10 % .. 99 % Valeur de l'objet 9

• Objet 10 « Ventilateur à l’arrêt » Objet de détection de l'état du ventilateur. Envoie un 1 lorsque le ventilateur est éteint.

Voir paramètre Format de la commande forcée et limitation sur la page de paramètres Ventilateur.

La valeur est inférieure au seuil d'activation ou à la vitesse 1, le ventilateur ne peut donc pas être mis en marche.

La valeur est supérieure / égale au seuil d'activation de la vitesse 3, aucune limitation n'est donc appliquée.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 19 sur 91

• Objet 11 « Vitesse de ventilation 1 » Uniquement disponible si Commande de ventilation = Standard. Objet de détection de l'état du ventilateur. Envoie un 1 lorsque le ventilateur fonctionne à la vitesse 1.

• Objet 12 « Vitesse de ventilation 2 » Uniquement disponible si Commande de ventilation = Standard. Objet de détection de l'état du ventilateur. Envoie un 1 lorsque le ventilateur fonctionne à la vitesse 2.

• Objet 13 « Vitesse de ventilation 3 » Uniquement disponible si Commande de ventilation = Standard. Objet de détection de l'état du ventilateur. Envoie un 1 lorsque le ventilateur fonctionne à la vitesse 3.

• Objet 14 « Valeur réelle sur E1 », « État du contact de fenêtre sur E1 » La fonction de l'objet dépend du paramètre « Fonction d'E1 » à la page de paramètres « E1 ». Tableau 10 Paramètre « Fonction d'E1 » Signification E1 = Contact de fenêtre Envoie l'état actuel du contact de fenêtre sur le bus.

• Disponible uniquement en cas d'utilisation d'un régulateur externe. E1 = Sonde de valeur réelle Envoie la température ambiante actuelle mesurée sur le bus.

• Réglage fixe en cas d'utilisation du régulateur interne.

• Objet 15 « Ventilateur Forçage / Auto » « Ventilateur Auto / Forçage » Cet objet active ou quitte la commande forcée du ventilateur. Le niveau de ventilation ou la vitesse du ventilateur souhaité(e) pour la commande forcée est défini(e) à l'aide de l'objet 8. Le sens d'action de l'objet de forçage peut être réglé sur la page de paramètres Généralités. La commande forcée du ventilateur n'a aucun impact sur la commande des vannes.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 20 sur 91

• Objet 16 « État de la surveillance des condensats » La fonction de l'objet dépend du paramètre « Source de la surveillance des condensats » sur la page de paramètres « Surveillance des condensats ». Tableau 11 Paramètre « Source de la surveillance des condensats » Fonction

Envoie l'état de la surveillance des condensats Objet 16 Reçoit l'état de la surveillance des condensats du bus

• Objet 17 « Alarme du point de rosée » Reçoit le télégramme d'alarme du point de rosée. 1 = Alarme Remarque : le comportement est identique au comportement réglé de la surveillance des condensats.

• Objet 18 « Température extérieure » Reçoit la température extérieure destinée à l'adaptation de la valeur de consigneActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 21 sur 91

• Objet 19 « Décaler la valeur de consigne » Signale la correction de valeur de consigne actuelle sous forme de valeur ou de différence. Le format de la valeur de correction est défini sur la page de paramètres Adaptation de la valeur de consigne. Tableau 12 Format de la valeur de correction Fonction Exemple Absolu Envoie la valeur : Valeur de consigne de base sans correction + Correction de la valeur de consigne en tant que valeur de consigne pour d'autres régulateurs de température. Valeur de consigne de base sans correction = 20 °C. Correction de la valeur de consigne = +2 K L'objet envoie : 22 °C* Relatif Correction calculée de la valeur de consigne (en Kelvin) en raison de la température extérieure. Valeur de consigne de base sans correction = 20 °C. Correction de la valeur de consigne = +2 K L'objet envoie : 2 K*

*Important : lorsque le paramètre Utiliser l'adaptation de la valeur de consigne pour la régulation est réglé sur « Oui », la Valeur de consigne de base après réinitialisation (c'est-à-dire la valeur de consigne pour le régulateur interne) subit également l'adaptation. Dans notre exemple, celle-ci subit également une augmentation de 2 K dans les deux cas.

• Objet 20 « Défaillance de la grandeur de réglage » / « Erreur de sonde » La fonction de l'objet dépend du paramètre « Type de régulateur utilisé » à la page de paramètres « Généralités ». Tableau 13 « Type de régulateur utilisé » Fonction Régulateur interne Signale un défaut quand le câble de la sonde de température est coupé ou court-circuité. Régulateur externe* Signale si la grandeur de réglage est reçue à intervalles réguliers. 1 = Défaillance de la grandeur de réglage 0 = Grandeur de réglage OK

• Les erreurs de sonde ne sont signalées que si le régulateur interne est utilisé.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 22 sur 91

• Objet 21 « Présélection du mode de fonctionnement » / « Mode nuit <-> veille » La fonction de l'objet dépend du paramètre « Objet pour la sélection du mode de fonctionnement » à la page de paramètres « Mode de fonctionnement et commande ». Tableau 14 «Objets pour la sélection du mode de fonctionnement » Fonction Nouveau : mode de fonctionnement, présence, état de la fenêtre Objet à 1 octet. Il permet d'activer directement l'un des 4 modes de fonctionnement * 1 = Confort, 2 = Veille, 3 = Nuit, 4 = hors gel (anti-surchauffe) Les informations entre parenthèses se rapportent au mode climatisation. Ancien : confort, nuit, gel Pour ce réglage, cet objet est un objet à 1 bit. Le mode de fonctionnement nuit ou veille peut ainsi être activé 0=Veille 1=Nuit *Seules les valeurs de 1 à 4 sont autorisées.

• Objet 22 « Confort » / « Présence » La fonction de l'objet dépend du paramètre « Objet pour la sélection du mode de fonctionnement » à la page de paramètres « Mode de fonctionnement et commande ». Tableau 15 «Objets pour la sélection du mode de fonctionnement » Fonction Nouveau : mode de fonctionnement, présence, état de la fenêtre Présence : Cet objet permet de recevoir l'état d'un détecteur de présence (par ex. bouton-poussoir, détecteur de mouvement). Un 1 sur cet objet active le mode de fonctionnement confort. Ancien : confort, nuit, gel Confort : Un 1 sur cet objet active le mode de fonctionnement confort. Ce mode de fonctionnement est prioritaire par rapport aux modes nuit et veille. Le mode confort est à nouveau désactivé par l'envoi d'un 0 sur l'objet.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 23 sur 91

• Objet 23 « Fenêtre » / « Hors gel » Tableau 16 «Objets pour la sélection du mode de fonctionnement » Fonction Nouveau : mode de fonctionnement, présence, état de la fenêtre Position de la fenêtre : Cet objet permet de recevoir l'état d'un contact de fenêtre. Un 1 sur cet objet active le mode hors gel / anti- surchauffe. Ancien : confort, nuit, gel Hors gel / anti-surchauffe : Un 1 sur cet objet active le mode de fonctionnement hors gel. Le mode de fonctionnement hors gel est activé pendant le mode climatisation. Le mode de fonctionnement hors gel / anti- surchauffe a la priorité la plus élevée. Le mode hors gel / anti-surchauffe reste jusqu'à ce qu'il soit annulé par un 0.

• Objet 24 « Mode de fonctionnement actuel » Envoie le mode de fonctionnement actuel sous la forme d'une valeur à 1 octet (voir ci-dessous : codage des modes de fonctionnement). Le comportement d'envoi peut être défini à la page de paramètres « Mode de fonctionnement ». Tableau 17 : Codage des modes de fonctionnement du CVC (HVAC) : Valeur Mode de fonctionnement

• Objet 25 « Décalage manuel » Uniquement avec régulateur interne. L'objet reçoit une différence de température au format DPT 9 002. Cette différence permet d'adapter la température ambiante souhaitée (valeur de consigne actuelle) par rapport à la valeur de consigne de base. Nouvelle valeur de consigne (chauffage) = valeur de consigne actuelle + décalage manuel. Nouvelle valeur de consigne (climatisation) = valeur de consigne actuelle + décalage manuel + zone morte + adaptation de la valeur de consigne. Les valeurs situées en-dehors de la plage paramétrée (voir Limitation du décalage manuel sur la page de paramètres Mode de fonctionnement et commande) sont limitées à la valeur maximale ou minimale.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 24 sur 91

• Objet 26 « Valeur de consigne de base » La valeur de consigne de base est tout d'abord définie via l'application lors de la mise en service et enregistrée dans l'objet « Valeur de consigne de base ». Elle peut ensuite être redéfinie à tout moment via l'objet 26 (limitée par la valeur de consigne minimale ou maximale valide). Cet objet est sauvegardé en cas de coupure de la tension ; la dernière valeur est rétablie au retour de la tension du bus. L'objet peut être écrasé sans restriction.

• Objet 27 « Valeur de consigne actuelle » Envoie la valeur de consigne valable actuellement pour la régulation au format DPT 9 001.

• Objet 28 « Chauffage / Climatisation » Disponible uniquement dans les systèmes à 4 tuyaux lors d'une commutation via l'objet (régulateur interne). Cet objet est utilisé si une commutation automatique entre le chauffage et la climatisation n'est pas souhaitée / possible. Le sens d'action est fixé avec le paramètre Format de l'objet chauffage / climatisation (voir page de paramètres Régulation). Tableau 18 Format de l'objet chauffage / climatisation DPT 100 Inversé Chauffage = 1 Chauffage = 0 Climatisation = 0 Climatisation = 1

• Objet 29 « Type d'énergie manquant » / « Besoin de chauffage mais chauffage bloqué » / « Besoin de climatisation mais climatisation bloquée » Objet de signalisation d'erreur : Une erreur est signalée dans les cas suivant : Cas 1 : le mode chauffage a été forcé via l'objet Chauffage / climatisation, mais la température ambiante est tellement supérieure à la température de consigne que la climatisation est nécessaire. Cas 2 : le mode climatisation a été forcé via l'objet Chauffage / climatisation, mais la température ambiante est tellement inférieure à la température de consigne que le chauffage est nécessaire.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 25 sur 91

• Objet 30 « Temps de fonctionnement du ventilateur depuis le dernier remplacement du filtre » Cet objet est disponible lorsque le paramètre Le remplacement du filtre doit-il être signalé est réglé sur Oui. Lorsque cette option est sélectionnée, l'objet envoie l'état actuel du compteur horaire interne du ventilateur. Le temps de fonctionnement du ventilateur est envoyé en heures au format DPT 7 007. Le compteur horaire est réinitialisé par l'intermédiaire de l'objet 31.

• Objet 31 « Remplacer le filtre » Cet objet est disponible lorsque le paramètre « Le remplacement du filtre doit-il être signalé » est réglé sur « Oui ». Cet objet a 2 fonctions :

1. Comme objet d'envoi :

Envoie un 1 lorsque le temps de fonctionnement paramétré du ventilateur est atteint. Voir paramètre « Signaler le remplacement du filtre après le fonctionnement du ventilateur (1..127 semaines) » sur la page de paramètres « Surveillance du filtre ».

2. Comme objet de réception :

Réinitialisation pour l'état Remplacer le filtre et pour le compteur horaire interne du ventilateur (objet 30). 0 = Réinitialisation.

• Objet 32 « Mode test » Envoie un télégramme lorsque l'appareil passe en mode test (1 = Mode test). Voir également : le mode test au chapitre Mise en service.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 26 sur 91

Les valeurs par défaut sont indiquées en gras.

3.4.1 La page de paramètres Généralités

L'affichage des paramètres dépend de la sélection de la fonction prise en charge. Tableau 19 Désignation Valeurs Signification Fonction prise en charge Ventilateur Chauffage Climatisation Chauffage et climatisation Installation disponible Installation de chauffage Ventilo-convecteur Convecteur Type d'installation de chauffage Installation de climatisation Ventilo-convecteur Convecteur Type d'installation de climatisation Type d'échangeur thermique Ventilo-convecteur Convecteur Type d'échangeur thermique Type d'installation Système à 2 tuyaux L'installation ne dispose que d'un seul circuit d'eau, parcouru selon la saison de fluide de climatisation ou de fluide de chauffage.

Système à 4 tuyaux L'installation se compose de 2 circuits d'eau séparés pour le chauffage et la climatisation. Type de régulateur utilisé Régulateur interne

Le FCA 2 mesure et régule la température ambiante lui- même.

Régulateur externe Le FCA 2 reçoit sa grandeur de réglage d'un régulateur externe et se comporte comme un actionneur. Format de l'objet chauffage / climatisation DPT100 (chauffage=1 / climatisation=0) KNX standard. Inversé (chauffage=0 / climatisation=1) Inversé (compatible avec ventilo-convecteur RAM 713).Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 27 sur 91 Suite : Désignation Valeurs Signification Mode de test Activé

Après une réinitialisation, l'utilisateur peut basculer en mode test en actionnant une touche. Voir également : le mode test

Bloqué Le mode test n'est pas autorisé. Le remplacement de filtre doit-il être signalé Non Oui Active la page de paramètres « Surveillance du filtre ». La grandeur de réglage doit-elle être surveillée Non Oui Voir en annexe : surveillance de la grandeur de réglage Commutation du ventilateur entre Auto / Forçage Via l'objet Forçage / Auto, Forçage = 1 Le mode forcé est actionné par un 1 et arrêté par un 0 sur l'objet 15.

Via l'objet Auto / Forçage, Forçage = 0 Le mode forcé est actionné dès que l'objet 8 reçoit une grandeur de réglage. Le mode forcé est arrêté avec un 1 sur l'objet 15.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 28 sur 91

3.4.2 La page de paramètres Ventilateur

3.4.2.1 Commande de ventilation = standard (1-3 vitesses)

IMPORTANT : l'écart entre les 2 seuils d'activation doit au moins correspondre à 15 %. Tableau 20 Désignation Valeurs Signification Commande de ventilation Standard (1-3 vitesses) Un ventilateur standard avec jusqu'à 3 vitesses est utilisé. (Bornes de raccordement S1, S2, S3 et N).

0-10 V Un ventilateur avec une commande 0-10 V est utilisé (Bornes de raccordement F+ et GND). Nombre de vitesses de ventilation 1 niveau 2 vitesses 3 vitesses Nombre de vitesses de ventilation disponibles. Seuil d'activation pour vitesse de ventilation 1 0,4 %, 5 %, 10 %, 15 %, 20 %, 25 %, 30 % 35 %, 40 % Détermine à partir de quelle grandeur de réglage la vitesse 1 doit être activé. Seuil d'activation pour vitesse de ventilation 2 0 %, 10 %, 20 % 30 %, 40 %, 50 % 60 %, 70 %, 80 % 90 %, 100 % Détermine à partir de quelle grandeur de réglage le ventilateur doit passer de la vitesse 1 à la vitesse 2. Seuil d'activation pour vitesse de ventilation 3 0 %, 10 %, 20 % 30 %, 40 %, 50 % 60 %, 70 %, 80 % 90 %, 100 % Détermine à partir de quelle grandeur de réglage le ventilateur doit passer de la vitesse 2 à la vitesse 3.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 29 sur 91 Suite : Désignation Valeurs Signification Stratégie de démarrage du ventilateur Direct Le ventilateur doit démarrer directement à la vitesse de ventilation paramétré.

Via la vitesse 1, 5 s Via la vitesse 1, 10 s Via la vitesse 1, 15 s Via la vitesse 1, 20 s Via la vitesse 1, 25 s Via la vitesse 1, 30 s Le ventilateur doit toujours démarrer à la vitesse la plus basse, puis passer à la vitesse paramétrée après un délai de temporisation.

via la vitesse max., 5 s via la vitesse max., 10 s via la vitesse max., 15 s via la vitesse max., 20 s via la vitesse max., 25 s via la vitesse max., 30 s via la vitesse max., 40 s via la vitesse max., 50 s via la vitesse max., 60 s Le ventilateur doit toujours démarrer à la vitesse la plus élevée, puis passer à la vitesse paramétrée après un délai de temporisation. Cette stratégie de démarrage doit être utilisée si elle a été recommandée par le fabricant du ventilateur. Important : La vitesse de démarrage de ventilation n'est ni affichée, ni envoyée pendant son exécution. Temps d'activation minimal d'une vitesse de ventilation Aucun, 1 min, 2 min, 3 min 4 min, 5 min, 6 min, 7 min 8 min, 9 min, 10 min, 11 min 12 min, 13 min, 14 min, 15 min Evite tout changement trop fréquent des vitesses de ventilation lorsque la grandeur de réglage varie rapidement. Ventilation supplémentaire Non

Pas de ventilation supplémentaire

Toutes les 30 min pour 3 min vitesse 1 Toutes les 30 min pour 5 min vitesse 1 Toutes les 30 min/3 min vitesse 3 Toutes les 30 min/5 min vitesse 3 Toutes les 60 min/3 min vitesse 1 Toutes les 60 min/5 min vitesse 1 Toutes les 60 min/3 min vitesse 3 Toutes les 60 min/5 min vitesse 3

Le ventilateur doit s'activer régulièrement pendant la durée paramétrée, indépendamment de la grandeur de réglage.

Ventilation permanente vitesse 1 Ventilation permanente vitesse 2 Ventilation permanente vitesse 3 Le ventilateur doit fonctionner en permanence au niveau sélectionné quelle que soit la grandeur de réglage.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 30 sur 91 Suite : Désignation Valeurs Signification Démarrage à chaud Pas de démarrage à chaud

Le ventilateur démarre dès que la vanne est ouverte.

30 s, 1 min, 1 min 30 s, 2 min, 2 min 30 s, 3 min, 3 min 30 s, 4 min, 4 min 30 s, 5 min, 5 min 30 s, 6 min, 6 min 30 s, 7 min, 7 min 30 s La vanne est d'abord ouverte. Le ventilateur démarre une fois le délai paramétré écoulé, de manière à ce qu'aucun air froid ne soit soufflé dans la pièce. Voir en annexe Temps de passage de chauffage à climatisation et phase de marche à vide Marche à vide pour l'utilisation de l'énergie restante pas de marche à vide du ventilateur Le ventilateur s'arrête dès que la vanne est fermée.

30 s, 1 min, 2 min, 3 min 4 min, 5 min, 6 min, 7 min 8 min, 9 min, 10 min, 15 min 20 min, 30 min, Jusqu'à la fermeture de la vanne Lorsque la vanne est fermée, le ventilateur continue de fonctionner pour la durée réglée, afin de transmettre à la pièce l'énergie restante contenue par l'appareil.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 31 sur 91 Suite : Désignation Valeurs Signification Format et temps de cycle, objet vitesse de ventilation

Format de valeur de comptage, pas de transmission cyclique

L'objet 4 envoie le niveau de ventilation actuel sous la forme d'un chiffre compris entre 0 et 3. Uniquement en cas de modification.

Format de la valeur de comptage, Temps de cycle 3 min … 60 min

Cyclique et en cas de modification

Format du pourcentage, pas de transmission cyclique

L'objet 4 envoie la valeur seuil paramétrée pour le niveau actuel sous la forme d'un pourcentage : Uniquement en cas de modification.

Format du pourcentage, Temps de cycle 3 min … 60 min cyclique et en cas de modification Exemple : Seuils paramétrés : Vitesse de ventil. 1 = 10 % Vitesse de ventil. 2 = 40%. Vitesse de ventil. 3 = 70 % Lorsque la vitesse de ventilation 2 est déjà activée, l'obj. 4 envoie la valeur 40 % Le temps de cycle peut être compris entre 3 et 60 minutes.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 32 sur 91

3.4.2.2 Commande de ventilation = 0-10 V

Tableau 21 Désignation Valeurs Signification Commande de ventilation Standard (1-3 vitesses) Un ventilateur standard avec jusqu'à 3 vitesses est utilisé. (Bornes de raccordement S1, S2, S3 et N).

0-10 V Un ventilateur avec une commande 0-10 V est utilisé (Bornes de raccordement F+ et GND). Seuil d'activation 0,4 %, 5 %, 10 %, 15 %, 20 %, 25 %, 30 % 35 %, 40 % Détermine à partir de quelle grandeur de réglage le ventilateur doit être démarré. Temporisation de réenclenchement (pour climatiseurs Split) Aucune (ventilateur / ventilo- convecteur) Pour ventilateurs et ventilo- convecteurs : aucune temporisation de réenclenchement n'est nécessaire.

1 min, 2 min, 3 min, 4 min 5 min, 6 min, 7 min Important pour les climatiseurs Split : Temps d'attente entre l'arrêt et le redémarrage de l'appareil défini par le fabricant. Ventilation supplémentaire Non

Aucune ventilation supplémentaire

Toutes les 30 min. pour 3 min. Toutes les 30 min. pour 5 min. Toutes les 60 min. pour 3 min. Toutes les 60 min. pour 5 min. Le ventilateur doit s'activer régulièrement pendant la durée paramétrée, indépendamment de la grandeur de réglage.

Ventilation permanente niveau 1 Ventilation permanente niveau 2 Ventilation permanente niveau 3 Le ventilateur doit fonctionner en permanence quelle que soit la grandeur de réglage. Valeur pour ventilation supplémentaire 0 %, 10 %, 20 %, 30 % 40 %, 50 %, 60 %, 70 % 80 %, 90 %, 100 % Vitesse du ventilateur souhaitée pour la fonction Ventilation supplémentaire.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 33 sur 91 Suite : Désignation Valeurs Signification Démarrage à chaud Pas de démarrage à chaud

Le ventilateur démarre dès que la vanne est ouverte.

30 s, 1 min, 1 min 30 s, 2 min, 2 min 30 s, 3 min, 3 min 30 s, 4 min, 4 min 30 s, 5 min, 5 min 30 s, 6 min, 6 min 30 s, 7 min, 7 min 30 s La vanne est d'abord ouverte. Le ventilateur démarre une fois le délai paramétré écoulé, de manière à ce qu'aucun air froid ne soit soufflé dans la pièce. Voir en annexe Temps de passage de chauffage à climatisation et phase de marche à vide Marche à vide pour l'utilisation de l'énergie restante Pas de marche à vide du ventilateur Le ventilateur s'arrête dès que la vanne est fermée.

30 s, 1 min, 2 min, 3 min 4 min, 5 min, 6 min, 7 min 8 min, 9 min, 10 min, 15 min 20 min, 30 min, Jusqu'à la fermeture de la vanne Lorsque la vanne est fermée, le ventilateur continue de fonctionner pour la durée réglée, avec 40 %, afin de transmettre à la pièce l'énergie restante contenue par l'appareil. Temps de cycle de l'objet ventilateur Ne pas envoyer cycliquement Envoyer la vitesse du ventilateur uniquement en cas de modification. Temps de cycle 3 min … 60 min Envoyer la vitesse du ventilateur cycliquement et en cas de modification.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 34 sur 91

3.4.3 La page de paramètres Vanne de chauffage

Tableau 22 Désignation Valeurs Signification Temps pour la fermeture de la vanne 0 min, 1 min, 2 min, 3 min, 4 min, 5 min, 6 min, 7 min, 8 min, 9 min, 10 min, 15 min, 20 min, 30 min Adaptation au servomoteur utilisé. Évite que la vanne de climatisation ne s'ouvre trop tôt. Nouveau positionnement en cas de modification de

La vanne est repositionnée à chaque modification de la grandeur de réglage.

1 %, 2 %, 3 %, 4 %, 5 %, 6 %, 7 % 8 %, 9 %, 10 %, 11 % 12 %, 13 %, 14 %, 15 % La vanne ne se repositionne que lorsque la grandeur de réglage par rapport au dernier positionnement a été modifiée d'une valeur supérieure à la valeur réglée. Cette précaution évite des repositionnements minimes superflus. Ouvrir à partir de la grandeur de réglage* 0,4 % La vanne est ouverte même en présence de grandeurs de réglage minimes.

5 %, 10 % 15 %, 20 %, 25 % 30 %, 35 %, 40 % La vanne n'est ouverte que lorsque la grandeur de réglage a atteint la valeur paramétrée. Ce réglage évite l'éventuel sifflement émis par la vanne lorsqu'elle s'ouvre légèrement. Position minimale de la vanne* 0 %, 5 %, 10 %, 15 % 20 %, 25 %, 30 %, 35 % 40 %, 45 %, 50 % Position minimale de la vanne autorisée pour une grandeur de réglage < > 0 %.. Position maximale de la vanne à partir de la grandeur de réglage* 0,4 %, 10 %, 20 %, 30 % 40 %, 50 %, 60 %, 70 % 80 %, 90 %, 100 % Grandeur de réglage à partir de laquelle la vanne se place dans sa position maximale. Position maximale de la vanne* 55 %, 60 %, 65 %, 70 % 75 %, 80 %, 85 % 90 %, 95 %, 100 % Position maximale de la vanne autoriséeActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 35 sur 91 Suite : Désignation Valeurs Signification Temps de passage de chauffage à climatisation 0 min, 1 min, 2 min, 3 min, 4 min, 5 min, 6 min, 7 min, 8 min, 9 min, 10 min, 15 min, 20 min, 30 min Temporisation lors du passage du chauffage à la climatisation après la fermeture totale de la vanne de chauffage. La vanne de climatisation ne peut être à nouveau ouverte qu'après écoulement de ce délai. Voir en annexe : Temps de passage de chauffage à climatisation et phase de marche à vide. Envoyer l'état de chauffage toutes les Ne pas envoyer cycliquement 3 min 5 min 10 min 15 min 20 min 30 min 60 min Temps d'envoi cyclique pour l'état de chauffage (obj. 2).

• Définition de la courbe caractéristique des vannes, voir en annexe : définir la courbe caractéristique de vanne.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 36 sur 91

3.4.4 La page de paramètres Vanne de climatisation

Tableau 23 Désignation Valeurs Signification Temps pour la fermeture de la vanne 0 min, 1 min, 2 min, 3 min, 4 min, 5 min, 6 min, 7 min, 8 min, 9 min, 10 min, 15 min, 20 min, 30 min Adaptation au servomoteur utilisé. Nouveau positionnement en cas de modification de

La vanne est repositionnée à chaque modification de la grandeur de réglage.

1 %, 2 %, 3 %, 4 %, 5 %, 6 %, 7 % 8 %, 9 %, 10 %, 11 % 12 %, 13 %, 14 %, 15 % La vanne ne se repositionne que lorsque la grandeur de réglage par rapport au dernier positionnement a été modifiée d'une valeur supérieure à la valeur réglée. De cette manière, il est possible d'éviter de petits pas de positionnement fréquents. Ouvrir à partir de la grandeur de réglage* 0,4 %, La vanne est ouverte même en présence de grandeurs de réglage minimes.

5 %, 10 % 15 %, 20 %, 25 % 30 %, 35 %, 40 % La vanne n'est ouverte que lorsque la grandeur de réglage a atteint la valeur paramétrée. Ce réglage évite l'éventuel sifflement émis par la vanne lorsqu'elle s'ouvre légèrement. Position minimale de la vanne* 0 %, 5 %, 10 %, 15 %, 20 %, 25 %, 30 %, 35 %, 40 %, 45 %, 50 % Position minimale de la vanne autorisée pour une grandeur de réglage < > 0 %.. Position maximale de la vanne à partir de la grandeur de réglage* 0,4 %, 10 %, 20 %, 30 % 40 %, 50 %, 60 %, 70 % 80 %, 90 %, 100 % Grandeur de réglage à partir de laquelle la vanne se place dans sa position maximale. Position maximale de la vanne* 55 %, 60 %, 65 %, 70 % 75 %, 80 %, 85 %, 90 %, 95 %,100 % Position maximale de la vanne autorisée Envoyer l'état de la climatisation toutes les Ne pas envoyer cycliquement 3 min, 5 min 10 min, 15 min 20 min, 30 min 60 min Temps d'envoi cyclique pour l'état de la climatisation (obj. 2)

• Définition de la courbe caractéristique des vannes, voir en annexe : définir la courbe caractéristique de vanne.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 37 sur 91

3.4.5 La page de paramètres « Vanne de chauffage / climatisation »

(uniquement avec système à 2 tuyaux) Tableau 24 Désignation Valeurs Signification Temps pour la fermeture de la vanne 0 min, 1 min, 2 min, 3 min, 4 min, 5 min, 6 min, 7 min, 8 min, 9 min, 10 min, 15 min, 20 min, 30 min Adaptation au servomoteur utilisé. Nouveau positionnement en cas de modification de

La vanne est repositionnée à chaque modification de la grandeur de réglage.

1 %, 2 %, 3 %, 4 %, 5 %, 6 %, 7 % 8 %, 9 %, 10 %, 11 % 12 %, 13 %, 14 %, 15 % La vanne ne se repositionne que lorsque la grandeur de réglage par rapport au dernier positionnement a été modifiée d'une valeur supérieure à la valeur réglée. De cette manière, il est possible d'éviter de petits pas de positionnement fréquents Ouvrir à partir de la grandeur de réglage* 0,4 %, La vanne est ouverte même en présence de grandeurs de réglage minimes.

5 %, 10 % 15 %, 20 %, 25 % 30 %, 35 %, 40 % La vanne n'est ouverte que lorsque la grandeur de réglage a atteint la valeur paramétrée. Ce réglage évite l'éventuel sifflement émis par la vanne lorsqu'elle s'ouvre légèrement. Position minimale de la vanne* 0 %, 5 %, 10 %, 15 %, 20 %, 25 %, 30 %, 35 %, 40 %, 45 %, 50 % Position minimale de la vanne autorisée pour une grandeur de réglage < > 0 %. Position maximale de la vanne à partir de la grandeur de réglage* 0,4 %, 10 %, 20 %, 30 % 40 %, 50 %, 60 %, 70 % 80 %, 90 %, 100 % Grandeur de réglage à partir de laquelle la vanne se place dans sa position maximale. Position maximale de la vanne* 55 %, 60 %, 65 %, 70 % 75 %, 80 %, 85 % 90 %, 95 %, 100 % Position maximale de la vanne définie Envoyer l'état de chauffage ou de climatisation toutes les Ne pas envoyer cycliquement 3 min, 5 min 10 min, 15 min 20 min, 30 min 60 min Temps d'envoi cyclique de l'état de chauffage / climatisation (obj. 2)

• Définition de la courbe caractéristique des vannes, voir en annexe : définir la courbe caractéristique de vanne.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 38 sur 91

3.4.6 La page de paramètres Relais auxiliaire

Tableau 25 Désignation Valeurs Signification Activation du relais auxiliaire Via l'objet Le relais auxiliaire ne peut être commandé de l'extérieur que par l'intermédiaire du bus (voir obj. 5)

En cas de besoin de chauffage Le relais auxiliaire est activé dès que la grandeur de réglage du chauffage est supérieure à 0 %.

En cas de besoin de climatisation Le relais auxiliaire est activé dès que la grandeur de réglage de la climatisation est supérieure à 0 %.

Avec la vanne de chauffage Le relais auxiliaire n'est activé que lorsque la vanne de chauffage est ouverte*.

Avec la vanne de climatisation Le relais auxiliaire n'est activé que lorsque la vanne de climatisation est ouverte*. Envoyer l'état du relais auxiliaire toutes les Ne pas envoyer cycliquement 3 min 5 min 10 min 15 min 20 min 30 min 60 min Temps d'envoi cyclique pour l'état du relais auxiliaire.

Si le réglage Activation du relais auxiliaire= Via objet est paramétré, l'état n'est pas envoyé.

• Avec une courbe caractéristique de vanne adaptée, la vanne peut rester fermée en présence d'une grandeur de réglage réduite.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 39 sur 91

3.4.7 La page de paramètres E1

Tableau 26 Désignation Valeurs Signification Fonction d'E1 E1 = Contact de fenêtre Un contact de fenêtre est raccordé à l'entrée E1. E1 = Sonde de valeur réelle Une sonde de température est raccordée sur E1 (N° de réf. 907 0 321) E1 =Contact de

Sens d'action du contact de fenêtre

Contact fermé = Fenêtre fermée Contact ouvert = Fenêtre fermée Type de contact raccordé (à ouverture ou à fermeture) Envoyer l'état du contact de fenêtre toutes les Ne pas envoyer cycliquement 3 min, 5 min, 10 min, 15 min, 20 min, 30 min, 60 min Temps d'envoi cyclique pour le contact de fenêtre E1 = Sonde de valeur réelle Ajustement de la valeur réelle par 0,1 K (-50..50) saisie manuelle –50 ... 50 Correction positive ou négative de la température mesurée par pas de 1 / 10 K. Exemples : a) Le FCA 2 envoie 20,3 °C. À l'aide d'un thermomètre étalonnée, on mesure une température ambiante de 21,0 °C. Pour augmenter la température du FCA 2 à 21 °C, il faut saisir « 7 » (c'est-à-dire 7 x 0,1 K). b) Le FCA 2 envoie 21,3 °C. On mesure 20,5 °C. Pour réduire la température envoyée 20,5 °C, il faut saisir « -8 » (c'est-à-dire -8 x 0,1 K). Envoi de la valeur réelle en cas de modification de Cyclique uniquement Tous les 0,2 K Tous les 0,3 K Tous les 0,5 K Tous les 1 K La température ambiante actuelle doit-elle être envoyée ? Si c'est le cas, à partir de quelle modification minimale doit-elle être à nouveau envoyée ? Ce réglage sert à maintenir la charge du bus au niveau le plus bas possible. Envoyer la valeur réelle toutes les Ne pas envoyer cycliquement 3 min, 5 min, 10 min, 15 min 20 min, 30 min, 60 min Temps d'envoi cyclique pour la valeur réelle.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 40 sur 91

3.4.8 La page de paramètres E2

Cette page n'est disponible que si le paramètre Fonction prise en charge est réglé sur Chauffage (Page de paramètres Généralités). Tableau 27 Désignation Valeurs Signification Fonction d'E2 Contact fermé = Fenêtre fermée Contact ouvert = Fenêtre fermée Type de contact raccordé (à ouverture ou à fermeture) Envoyer l'état d'E2 toutes les Ne pas envoyer cycliquement 3 min, 5 min, 10 min, 15 min, 20 min, 30 min, 60 min Temps d'envoi cyclique pour la sortie E2

3.4.9 La page de paramètres Surveillance des condensats

Tableau 28 Désignation Valeurs Signification Source de la surveillance des condensats

La présence de condensats est signalée par un contact sur E2

Objet 16 La présence de condensats est signalée par le bus sur l'obj. 16. Sens d'action d'E2 Contact fermé = Condensats Contact ouvert = Condensats Type de contact de signalisation des condensats raccordé ou de télégramme de condensats. Comportement en cas de condensats Climatisation et ventilateur éteints Climatisation éteinte et niveau de ventilation 1 Climatisation éteinte et niveau de ventilation max. Signaler uniquement Réaction à une alarme de condensats Envoyer l'état des condensats toutes les Ne pas envoyer cycliquement 3 min, 5 min, 10 min, 15 min 20 min, 30 min, 60 min Temps d'envoi cyclique pour les condensats.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 41 sur 91

3.4.10 La page de paramètres Adaptation de la valeur de consigne

En été, l'adaptation de la valeur de consigne doit éviter une différence de température trop importante entre l'intérieur et l'extérieur. Pour cela, la valeur de consigne définie en mode climatisation doit être augmentée automatiquement et proportionnellement à l'augmentation de la température extérieure. Voir en annexe : adaptation de la valeur de consigne. Tableau 29 Désignation Valeurs Signification Utiliser l'adaptation de la valeur de consigne également pour la régulation interne Oui La valeur de consigne de base pour la régulation (= valeur de consigne de base après réinitialisation + zone morte) doit être adaptée progressive- ment en fonction de la température extérieure.

Non L'adaptation de la valeur de consigne n'a aucun impact sur le régulateur interne. Correction de la valeur de consigne à partir de 25 °C, 26 °C, 27 °C 28 °C, 29 °C, 30 °C 31 °C, 32 °C, 33 °C 34 °C, 35 °C, 36 °C 37 °C , 38 °C, 39 °C, 40 °C Seuil d'activation pour la correction de valeur de consigne. Adaptation Aucune Aucune adaptation de la température

1 K par 1 K de température extérieure 1 K par 2 K de température extérieure 1 K par 3 K de température extérieure 1 K par 4 K de température extérieure 1 K par 5 K de température extérieure 1 K par 6 K de température extérieure 1 K par 7 K de température extérieure Ampleur de la correction de la valeur de consigne : À partir de quelle modification de la température extérieure la valeur de consigne doit-elle être corrigée de 1 K ?Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 42 sur 91 Suite : Désignation Valeurs Signification Format de la valeur de correction Relatif L'obj. 19 envoie une différence de température en K, en fonction de la température extérieure. Cette valeur peut être utilisée comme décalage de la valeur de consigne pour d'autres régulateurs de température ambiante.

Absolu L'obj. 19 envoie une valeur de consigne en °C (Valeur de consigne de base sans correction). Cette valeur est augmentée en fonction de la température extérieure et sert de valeur de consigne pour d'autres régulateurs de température. Valeur de consigne de base sans correction 15 °C, 16 °C, 17 °C 18 °C, 19 °C, 20 °C 21 °C, 22 °C, 23 °C 24 °C, 25 °C, 26 °C, 27 °C , 28 °C 29 °C, 30 °C Valeur de consigne de base pour d'autres régulateurs de température ambiante. Important : Cette valeur doit coïncider avec la valeur de consigne de base du régulateur commandé. Envoyer la correction de la valeur de consigne tous les Ne pas envoyer cycliquement 3 min, 5 min, 10 min, 15 min 20 min, 30 min, 60 min Temps d'envoi cyclique pour la correction de la valeur de consigne.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 43 sur 91

3.4.11 La page de paramètres Valeurs de consigne (régulateur interne)

Tableau 30 Désignation Valeurs Signification Valeur de consigne de base après réinitialisation 15 °C, 16 °C, 17 °C 18 °C, 19 °C, 20 °C 21 °C, 22 °C, 23 °C 24 °C, 25 °C, 26 °C 27 °C , 28 °C, 29 °C 30 °C Valeur de consigne initiale pour la régulation de température. Diminution en mode veille (avec chauffage) 0,5 K, 1 K, 1,5 K 2 K, 2,5 K, 3 K 3,5 K, 4 K De combien de degrés la température doit-elle être réduite en mode veille ? Diminution en mode nuit (avec chauffage) 3 K, 4 K, 5 K 6 K, 7 K, 8 K De combien de degrés la température doit-elle être réduite en mode nuit ? Valeur de consigne pour mode hors gel (avec chauffage) 3 °C, 4 °C, 5 °C 6 °C, 7 °C, 8 °C 9 °C, 10 °C Valeur de consigne de température pour mode hors gel en cas de chauffage (En mode climatisation, le mode anti-surchauffe est activé). Zone morte entre chauffage et climatisation 1 K, 2 K, 3 K 4 K, 5 K, 6 K Détermine la zone tampon entre la valeur de consigne en mode chauffage et en mode climatisation. Voir dans le glossaire : zone morte Augmentation en mode veille (avec climatisation) 0,5 K, 1 K, 1,5 K 2 K, 2,5 K, 3 K 3,5 K, 4 K De combien de degrés la température doit-elle être augmentée en mode nuit ? Augmentation en mode nuit (avec climatisation) 3 K, 4 K, 5 K 6 K, 7 K, 8 K De combien de degrés la température doit-elle être augmentée en mode nuit ? Valeur de consigne pour le mode anti- surchauffe (avec climatisation) 42 °C c.-à-d. quasiment aucune protection contre la chaleur 29 °C 30 °C 31 °C 32 °C 33 °C 34 °C 35 °C La protection contre la chaleur représente la température autorisée la plus élevée pour la pièce régulée. En mode climatisation, elle remplit la même fonction que le mode hors gel pour le chauffage, c'est-à-dire faire des économies d'énergie et en même temps interdire des températures non autorisées.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 44 sur 91 Suite : Désignation Valeurs Signification Valeur de consigne actuelle en mode confort Envoyer la valeur effective (chauffage < > climatisation) Il faut toujours envoyer la valeur de consigne qui sert effectivement à la régulation (= valeur de consigne actuelle). Exemple avec une Valeur de consigne de base 21 °C et une zone morte de 2 K : Pour le chauffage, la valeur 21 °C est envoyée et pour la climatisation la valeur de consigne de base + la zone morte sont envoyées (21 °C + 2 K = 23 °C

Envoyer la valeur moyenne entre chauffage et climatisation En mode de fonctionnement confort, en mode chauffage et en mode climatisation, la même valeur, à savoir : Valeur de consigne de base + moitié de la zone morte est envoyée pour que les utilisateurs ne soient pas déconcertés le cas échéant. Exemple avec une Valeur de consigne de base 21 °C et une zone morte de 2 K : Valeur moyenne= 21 °+1 K =22 °C La régulation s'effectuera néanmoins sur 21 °C en mode chauffage et 23 °C en mode climatisation. Envoyer la valeur de consigne actuelle toutes les Ne pas envoyer cycliquement 3 min, 5 min, 10 min 15 min, 20 min, 30 min 60 min Temps d'envoi cyclique pour la valeur de consigne actuelleActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 45 sur 91

3.4.12 La page de paramètres Régulation (régulateur interne)

Tableau 31 Désignation Valeurs Signification Réglage des paramètres de régulation Standard

Pour les applications standards. Les paramètres de régulation sont préréglés.

Personnalisé Application professionnelle : Les paramètres de régulation peuvent être adaptés au cas par cas. Voir en annexe : régulation de la température Paramètres personnalisés Bande proportionnelle du régulateur de chauffage 1 K, 1,5 K, 2 K 2,5 K, 3 K, 3,5 K 4 K, 4,5 K, 5 K 5,5 K, 6 K, 6,5 K 7 K, 7,5 K, 8 K 8,5 K Réglage professionnel pour adapter le comportement de régulation à la pièce. Des valeurs faibles entraînent des modifications importantes de la grandeur de réglage, des valeurs élevées entraînent un ajustement fin de la grandeur de réglage. Valeur standard : 4 K Temps d'intégration du régulateur de chauffage Régulateur P exclusivement proportionnel Régulateur proportionnel uniquement. Voir en annexe : régulation de la température 15 min, 30 min, 45 min, 60 min, 75 min, 90 min 105 min., 120 min. 135 min., 150 min. 165 min., 180 min. 195 min., 210 min. 225 min. Ce temps peut être adapté en fonction des conditions ambiantes. Si l'installation de chauffage est surdimensionnée et par conséquent trop rapide, il faut choisir des valeurs moins élevées. Au contraire, les temps d'installation longs pour un chauffage avec des dimensions très justes présentent un avantage. Valeur standard : 90 min.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 46 sur 91 Suite : Désignation Valeurs Signification Paramètres personnalisés Bande proportionnelle du régulateur de climatisation Régulateur P exclusivement proportionnel Régulateur proportionnel uniquement. Voir en annexe : régulation de la température

1 K, 1,5 K, 2 K 2,5 K, 3 K, 3,5 K 4 K, 4,5 K, 5 K 5,5 K, 6 K, 6,5 K 7 K, 7,5 K, 8 K 8,5 K Réglage professionnel pour adapter le comportement de régulation à la pièce. Des valeurs élevées entraînent pour un écart de réglage identique des modifications plus fines de la grandeur de réglage et une régulation plus précise que des valeurs faibles. Valeur standard : 4 K Temps d'intégration du régulateur de climatisation Régulateur P exclusivement proportionnel Régulateur proportionnel uniquement. Voir en annexe : régulation de la température

15 min, 30 min, 45 min, 60 min, 75 min, 90 min 105 min., 120 min. 135 min., 150 min. 165 min., 180 min. 195 min., 210 min. 225 min. Pour régulateurs PI uniquement : La durée d'intégration détermine la durée de réaction de la régulation. Ces temps peuvent être adaptés en fonction des conditions ambiantes. Si l'installation de climatisation est surdimensionnée et par conséquent trop rapide, il faut choisir des valeurs moins élevées. Au contraire, les temps d'installation longs pour une climatisation avec des dimensions très justes présentent un avantage. Valeur standard : 90 min.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 47 sur 91 Suite : Désignation Valeurs Signification Commutation entre le chauffage et la climatisation Automatique

Le FCA 2 passe automatiquement en mode climatisation lorsque la température réelle est supérieure à la valeur de consigne.

Via l'objet Le mode climatisation peut être activé uniquement côté bus Format de l'objet chauffage / climatisation DPT100 (chauffage=1 / climatisation=0) Standard KNX.

Inversé (chauffage=0 / climatisation=1) Inversé (compatible avec RAM 713 Fan Coil). Envoi de la grandeur de réglage En cas de modification de 1 % En cas de modification de 2 % En cas de modification de 3 % En cas de modification de 5 % En cas de modification de 7 % En cas de modification de 10 % En cas de modification de 15 % À quel % de modification* de la grandeur de réglage la nouvelle valeur doit-elle être envoyée ? Envoyer la grandeur de réglage toutes les Ne pas envoyer cycliquement 3 min, 5 min, 10 min 15 min, 20 min, 30 min 60 min Temps d'envoi cyclique de la grandeur de réglage. Signaler si besoin de climatisation mais climatisation bloquée Uniquement si valeur d'objet = 1 Toujours cyclique Si Fonction prise en charge = Climatisation Message d'erreur avec l'obj. 29, si la pièce doit être climatisée en raison de la température mais que la climatisation n'est pas déverrouillée (obj. 1).Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 48 sur 91 Suite : Désignation Valeurs Signification Signaler si besoin de chauffage mais chauffage bloqué Uniquement si valeur d'objet = 1 Toujours cyclique Si Fonction prise en charge = Chauffage. Message d'erreur avec l'obj. 29, si la pièce doit être chauffée en raison de la température mais que le chauffage est bloqué via l'obj. 1. Signaler, si type d'énergie manquant Uniquement si valeur d'objet = 1 Toujours cyclique Si Fonction prise en charge = Chauffage et climatisation Message d'erreur lorsqu'il convient de chauffer ou de climatiser en raison de la température et que l'état de l'obj. « Commutation chauffage / climatisation » s'y oppose (avec 2 tuyaux, obj. 1 avec 4 tuyaux obj. 28 avec passage du chauffage à la climatisation via l'objet). Signaler cycliquement Toutes les 3 min, 5 min, 10 min, 15 min, 20 min, 30 min, 60 min Temps d'envoi cyclique pour message d'erreur relatif au type d'énergie *Modification survenue depuis le dernier envoiActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 49 sur 91

3.4.13 La page de paramètres Mode de fonctionnement et commande

(régulateur interne) Tableau 32 Désignation Valeurs Signification Mode de fonctionnement après réinitialisation Hors gel / anti-surchauffe Abaissement nocturne Veille Confort Mode de fonctionnement après la mise en service ou une nouvelle programmation Envoyer le mode de fonctionnement actuel toutes les Ne pas envoyer cycliquement 3 min, 5 min, 10 min 15 min, 20 min, 30 min 60 min Temps d'envoi cyclique du mode de fonctionnement (obj. 24) Objets pour la sélection du mode de fonctionnement Nouveau : mode de fonctionnement, présence, état de la fenêtre Le FCA 2 peut changer le mode de fonctionnement en fonction des contacts de présence et de fenêtre.

Ancien : confort, nuit, gel (non recommandé) Réglage traditionnel sans état de la fenêtre, ni de la présence. Type de détecteur de présence

Le détecteur de présence active le mode de fonctionnement Confort Détecteurs de présence Mode de fonctionnement confort tant que l'objet de présence est activé.

Bouton-poussoir de présence Si, une fois l'objet de présence activé, un envoi est à nouveau effectué sur l'objet Sélection du mode de fonctionnement (objet 3), le nouveau mode de fonctionnement est activé et l'objet de présence est réinitialisé. Si l'objet de présence est activé en mode nuit / hors gel, alors il est réinitialisé après écoulement de la prolongation paramétrée du confort (voir ci-dessous). L'objet de présence n'est pas renvoyé sur le bus.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 50 sur 91 Suite : Désignation Valeurs Signification Durée de prolongation du confort 30 min. 1 heure 1,5 heures 2 heures 2,5 heures 3 heures 3,5 heures Combien de temps le régulateur doit-il rester en mode de fonctionnement confort après qu'une présence a été détectée ? (Pour bouton- poussoir de présence uniquement). Décalage manuel appliqué Avec confort, veille et nuit Avec confort et veille Avec confort uniquement Dans quels modes de fonctionnement le décalage manuel de la valeur consigne doit-il être actif ? Limitation du décalage manuel Pas de décalage La valeur de consigne ne peut pas être décalée.

+/- 1 K, +/- 2 K +/- 3 K, +/- 4 K +/- 5 K La valeur de consigne peut être modifiée au maximum de la valeur paramétrée (obj. 25).Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 51 sur 91

3.4.14 La page de paramètres Surveillance du filtre

Cette page de paramètres n'est visible que si cette fonction a été sélectionnée sur la page de paramètres Généralités (paramètre : Le remplacement du filtre doit-il être signalé). Tableau 33 Désignation Valeurs Signification Signaler le remplacement du filtre après le fonction du ventilateur (1..127 semaines) Saisie manuelle : 1..127 (Standard 12) Intervalle entre 2 remplacements du filtre en semaines. Envoyer le remplacement du filtre cycliquement Uniquement en cas de remplacement du filtre L'objet 31 n'envoie un message que lorsque le filtre doit être remplacé : 1 = Remplacer le filtre

Toujours cyclique L'objet 31 envoie l'état du filtre de façon cyclique : 0 = Filtre OK 1 = Remplacer le filtre Envoyer le temps de fonctionnement du ventilateur* (En heures) Ne jamais envoyer (Consultation possible) Le temps de fonctionnement du ventilateur est décompté à la seconde près en interne, mais n'est jamais envoyé. Le décompte peut être consulté via l'objet 30.

Uniquement en cas de modification Le décompte est envoyé à chaque fois que le temps de fonctionnement du ventilateur augmente d'1 heure.

Cyclique et en cas de modification Le décompte est envoyé selon un intervalle défini et en cas de modification. Envoyer cycliquement toutes les 3 min., toutes les 5 min., toutes les 10 min. toutes les 15 min. toutes les 20 min. toutes les 30 min. toutes les 45 min toutes les 60 min Temps d'envoi cyclique pour le décompte.

• Pour réinitialiser l'état du filtre et le décompte, voir objet 31.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 52 sur 91

3.4.15 La page de paramètres Défaillance de la grandeur de réglage

Cette page de paramètres n'est visible qu'en cas d'utilisation d'un régulateur externe et si cette fonction a été sélectionnée sur la page de paramètres Généralités (paramètre : La grandeur de réglage doit-elle être surveillée). Tableau 34 Désignation Valeurs Signification Temps de surveillance pour la grandeur de réglage 30 min 60 min Si aucune grandeur de réglage n'a été reçue dans le délai paramétré, la grandeur de réglage de remplacement s'applique. Grandeur de réglage de remplacement en cas de défaillance de la grandeur de réglage (programme de secours) 0 %, 10 %, 20 % 30 %, 40 %, 50 %, 60 %, 70 %, 80 %, 90 %, 100 % Grandeur de réglage du programme de secours, tant qu'aucune nouvelle grandeur de réglage n'a été reçue du régulateur de température ambiante Signaler cycliquement la défaillance de la grandeur de réglage (1 = Défaillance de la grandeur de réglage) Uniquement si valeur d'objet =

L'objet 20 n'envoie de message qu'en cas de défaillance de la grandeur de réglage.

Toujours cyclique L'objet 20 envoie toujours l'état de la grandeur de réglage. 0 = OK 1 = Défaillance de la grandeur de réglage Signaler cycliquement toutes les 3 min. toutes les 5 min. toutes les 10 min. toutes les 15 min. toutes les 20 min. toutes les 30 min. toutes les 45 min. toutes les 60 min. Temps de cycle pour l'état de la grandeur de réglage.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 53 sur 91 4 Mise en service

Lors de la première mise en service (c'est-à-dire avant le premier téléchargement), l'appareil est en permanence en mode test. Le mode test est destiné à contrôler l'installation, par ex. pendant la mise en service ou en cas de recherche d'erreurs. Dans ce mode les vannes et le ventilateur peuvent être réglés indifféremment manuellement à l'aide des touches. Une sonde de température (n° de réf. 907 0 321) ou les contacts de fenêtre peuvent également être contrôlés. Remarques importantes concernant le mode test :

• La régulation ainsi que tous les télégrammes de bus sont bloqués

• Tous les réglages sont possibles sans aucune restriction.

• Les vannes sont commandées jusqu'à ce qu'elles soient désactivées manuellement.

• L'alarme de condensats n'est pas prise en compte

• Il est de la responsabilité de l'utilisateur d'éviter les états de fonctionnement inadmissibles (par ex. vannes de chauffage et de climatisation ouvertes simultanément). Autorisation / blocage du mode test : Le mode test est autorisé ou bloqué à l'aide du paramètre Mode test après réinitialisation sur la page de paramètres Généralités. Activation du mode test : Déclencher une réinitialisation, par ex. avec un téléchargement ou la mise sous tension du bus : La LED du mode test clignote pendant 1 minute. Pendant ce temps, le mode test peut être lancé en actionnant la touche des vannes / ou la touche du ventilateur . Le FCA 2 passe en mode test et la LED « Test » s'allume en permanence. Désactivation du mode test Quitter le mode test : - en appuyant simultanément sur les deux touches (A+B) - en téléchargeant l'application (paramètre Mode test après réinitialisation = bloqué)

Si aucune touche n'est actionnée pendant que la LED du mode test clignote, le FCA 2 repasse automatiquement après une minute en mode de fonctionnement normal. Lors de la première mise en service, et donc sans programme d'application, la LED clignote sans limitation de temps.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 54 sur 91 Utilisation :

• Commander le ventilateur : Les états de fonctionnement suivants sont activés à tour de rôle en appuyant sur la touche A (ventilateur). Tableau 35 : Commande de ventilation standard Pression(s) sur la touche Fonction LED

Vitesse de ventilation 1 S1 allumée

Vitesse de ventilation 2 S2 allumée

Vitesse de ventilation 3 S3 allumée

Ventilateur à l’arrêt S1-S3 éteintes

Tableau 36 : Commande de ventilation 0-10 V Pression(s) sur la touche Vitesse LED

Ventilateur à l’arrêt S1-S3 éteintesActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 55 sur 91

• Commander les vannes, activer le relais auxiliaire : Les états de fonctionnement suivants sont activés à tour de rôle en appuyant sur la touche B (vannes). Tableau 37 Pression(s) sur la touche LED Sortie

LED pour climatisation allumée Après 2 s [V2+] = 10 V

LED pour climatisation clignotante Après 2 s [V2+] = 0 V

LED pour chauffage allumée Après 2 s [V1+] = 10 V

LED pour chauffage clignotante Après 2 s [V1+] = 0 V

LED C1 allumée Après 2 s C1 en marche

Toutes les LED éteintes Toutes les sorties éteintes La commutation temporisée des sorties permet à l'utilisateur de sauter les différents modes sans modifier la position des vannes en appuyant rapidement sur la touche.

Figure 3 Tableau 38 : affichage d'état des vannes de chauffage et de climatisation. LED État Signification

Est ÉTEINTE La vanne de climatisation est fermée (0 V) Est ALLUMÉE La vanne de climatisation est ouverte (> 0 V) Clignote La vanne de climatisation est fermée (0 V)

Est ÉTEINTE La vanne de chauffage est fermée (0 V) Est ALLUMÉE La vanne de chauffage est ouverte (> 0 V) Clignote La vanne de chauffage est fermée (0 V)Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 56 sur 91 Contrôle de la sonde de température (n° de réf. 907 0 321) : Si une sonde de température est raccordée sur l'entrée E1 et si E1 est paramétrée de façon correspondante dans l'application, la température ambiante mesurée est envoyée via l'objet 14. Une rupture de sonde ou un court-circuit au niveau du câble de sonde sont signalés par la valeur -60 °C.

Contrôle des contacts de fenêtre : Si un contact de fenêtre est raccordé sur l'entrée E1 et si E1 est paramétrée de façon correspondante dans l'application, l'état de la fenêtre est envoyé sur l'adresse de groupe paramétrée (obj. 14). L'entrée E2 (obj. 16, surveillance des condensats ou contact de fenêtre) peut également être contrôlée. Comportement à l'état de livraison : Avant que le logiciel d'application ne soit téléchargé pour la première fois, les entrées E1, E2 et le relais auxiliaire C1 sont regroupés sous des adresses de groupe communes : E1 = 7/4/100 E2 = 7/4/101 C1 = 7/4/100, 7/4/101 Si le contact est fermé sur E1 ou E2, le relais auxiliaire C1 s'active. De cette façon, les deux entrées peuvent être contrôlées sans moniteur de bus.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 57 sur 91

4.2 Les LED de l'appareil en mode automatique

Vitesse de ventilation 1 S'allume lorsque la vitesse de ventilation 1 est activée ou lorsque la vitesse du ventilateur se situe entre 1 et 32 % (la stratégie de démarrage n'est pas prise en compte).

Vitesse de ventilation 2 S'allume lorsque la vitesse de ventilation 2 est activée ou lorsque la vitesse du ventilateur se situe entre 33 et 65 % (la stratégie de démarrage n'est pas prise en compte).

Vitesse de ventilation 3 S'allume lorsque la vitesse de ventilation 3 est activée ou lorsque la vitesse du ventilateur se situe entre 66 et 100 % (la stratégie de démarrage n'est pas prise en compte).

Climatisation S'allume lorsque la vanne de climatisation est ouverte. Clignote lorsque l'ouverture de la vanne de climatisation est temporisée, parce que la vanne de chauffage n'est pas encore totalement refermée ou que le Temps de passage de chauffage à climatisation n'est pas encore écoulé.

Chauffage S'allume lorsque la vanne de chauffage est ouverte. Clignote lorsque l'ouverture de la vanne de chauffage est temporisée, parce que la vanne de climatisation n'est pas encore totalement refermée ou que le délai entre le chauffage et la climatisation n'est pas encore écoulé.

Relais auxiliaire S'allume lorsque le relais auxiliaire est activé Test Mode de test Clignote après une réinitialisation lorsque le mode test peut être sélectionné ou lorsque l'appareil n'a pas encore été programmé. S'allume lorsque l'appareil se trouve en mode test.

Entrée 1 En cas d'utilisation comme contact de fenêtre : S'allume lorsque le contact est fermé. En cas d'utilisation comme sonde de valeur réelle : reste éteinte dans la plage de température normale (-10 °C à 60 °C). Clignote en cas d'interruption ou de court-circuit du câble de la sonde et en présence de températures situées en-dehors de la plage normale.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 58 sur 91 Suite: LED Fonction Explication

Entrée 2 En cas d'utilisation comme contact de fenêtre (uniquement si Fonction prise en charge = Chauffage ou Ventilation) : S'allume lorsque le contact est fermé. Si Fonction prise en charge = Chauffage et Climatisation ou Climatisation : clignote en présence d'une alarme de condensats, quelle que soit la source de la surveillance des condensats.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 59 sur 91 5 Applications classiques

5.1 Configuration de base (système à 4 tuyaux) : chauffage et

climatisation avec ventilo-convecteur et régulateur externe Le FCA 2 est commandé par un thermostat d'ambiance RAM 713 FC.

• FCA 2 (n° de réf. 4920210)

• RAM 713 FC (n° de réf. 7139202)

5.1.3 Objets et associations

Tableau 39 : associations

FCA 2 Commentaire Nom de l'objet Nom de l'objet

Grandeur de réglage du chauffage

Grandeur de réglage du chauffage Le FCA reçoit les grandeurs de réglage du chauffage et de la climatisation

Grandeur de réglage de la climatisation

Grandeur de réglage de la climatisation

Niveau de ventilation en mode forcé - commande du ventilateur en % Valeur en % pour le mode forcé

Ventilateur Forçage / Auto

Ventilateur Forçage = 1 / Auto = 0 Déclencheur pour le mode forcéActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 60 sur 91

5.1.4 Réglages des paramètres importants

Les réglages des paramètres standards s'appliquent dans le cas des paramètres non mentionnés. Tableau 40 : FCA 2 Page de paramètres Paramètre Réglage Généralités Fonction prise en charge Chauffage et climatisation Type d'installation Système à 4 tuyaux Type de régulateur utilisé Régulateur externe

Tableau 41 : RAM 713 FC Page de paramètres Paramètre Réglage Réglages Type d'appareil Ventilo-convecteur RAM 713 Régulation Système ventilo-convecteur utilisé Système à 4 tuyaux Mode de fonctionnement Objets pour la sélection du mode de fonctionnement Ancien : confort, nuit, hors gelActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 61 sur 91

5.2 Configuration de base (système à 2 tuyaux) : chauffage et

climatisation avec ventilo-convecteur et régulateur externe

• FCA 2 (n° de réf. 4920210)

• RAM 713 FC (n° de réf. 7139202)

5.2.3 Objets et associations

Tableau 42 : associations

FCA 2 Commentaire Nom de l'objet Nom de l'objet

Grandeur de réglage du chauffage / de la climatisation

Grandeur de réglage du chauffage / de la climatisation Le FCA reçoit les grandeurs de réglage du chauffage et de la climatisation du RAM 713 FC

Commutation entre le chauffage et la climatisation

Commutation entre le chauffage et la climatisation Le télégramme est généré par l'installation de chauffage / climatisation

Niveau de ventilation en mode forcé - commande du ventilateur en % Valeur en % pour le mode forcé

Ventilateur Forçage / Auto

Ventilateur Forçage / Auto Déclencheur pour le mode forcéActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 62 sur 91

5.2.4 Réglages des paramètres importants

Les réglages des paramètres standards s'appliquent dans le cas des paramètres non mentionnés.

Tableau 43 Page de paramètres Paramètre Réglage Généralités Fonction prise en charge Chauffage et climatisation Type d'installation Système à 2 tuyaux Type de régulateur utilisé Régulateur externe

Tableau 44 Page de paramètres Paramètre Réglage Réglages Type d'appareil Ventilo-convecteur RAM 713 Régulation Système ventilo-convecteur utilisé Système à 2 tuyaux Mode de fonctionnement Objets pour la sélection du mode de fonctionnement Nouveau : mode de fonctionnement, présence, état de la fenêtreActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 63 sur 91

5.3 Système à 4 tuyaux : chauffage et climatisation avec

ventilo-convecteur, régulateur externe et alarme du point de rosée Un thermostat d'ambiance RAM 713 FC et un actionneur de ventilo-convecteur FCA 2 commandent une installation de chauffage / climatisation. Lorsque l'humidité de l'air a atteint une valeur limite définie (80 %), un télégramme d'alarme doit être envoyé pour éviter un refroidissement supplémentaire, ainsi qu'une augmentation supplémentaire de l'humidité de l'air.

• Amun 716 KNX (n° de réf. 716 9 200)

• FCA 2 (n° de réf. 4920210)

• RAM 713 FC (n° de réf. 7139202)

Figure 7Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 64 sur 91

5.3.3 Objets et associations

FCA 2 Commentaire Nom de l'objet Nom de l'objet 17 Seuil 3 humidité 17 Alarme du point de rosée Ne pas continuer de climatiser, l'humidité est trop élevée.

Tableau 46 : associations

FCA 2 Commentaire Nom de l'objet Nom de l'objet

Grandeur de réglage du chauffage

Grandeur de réglage du chauffage Le FCA reçoit les grandeur de réglage du chauffage et de la climatisation

Grandeur de réglage de la climatisation

Grandeur de réglage de la climatisation

Niveau de ventilation en mode forcé - commande du ventilateur en % Valeur en % pour le mode forcé

Ventilateur Forçage / Auto

Ventilateur Forçage = 1 / Auto = 0 Déclencheur pour le mode forcéActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 65 sur 91

5.3.4 Réglages des paramètres importants

Les paramétrages standards ou les réglages personnalisés des paramètres s'appliquent dans le cas des paramètres non mentionnés. Tableau 47 : Amun 716 Page de paramètres Paramètre Réglage Seuils d'humidité Seuil 3 humidité relative (en %) 80 % Hystérésis 5 % Seuil 3 humidité Type de télégramme pour le seuil 3 humidité Ordre de commutation Lorsque le seuil 3 humidité est dépassé Envoyer le télégramme suivant une seule fois Télégramme Ordre d'activation Lorsque le seuil 3 humidité n'est pas atteint Ordre de désactivation

Tableau 48 : FCA 2 Page de paramètres Paramètre Réglage Généralités Fonction prise en charge Chauffage et climatisation Type d'installation Système à 4 tuyaux Type de régulateur utilisé Régulateur externe

Tableau 49 : RAM 713 FC Page de paramètres Paramètre Réglage Réglages Type d'appareil Ventilo-convecteur RAM 713 Régulation Système ventilo-convecteur utilisé Système à 4 tuyaux Mode de fonctionnement Objets pour la sélection du mode de fonctionnement Ancien : confort, nuit, gelActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 66 sur 91

5.4 Application classique (système à 4 tuyaux)

5.4.1 Problème à résoudre :

• Dans un immeuble de bureaux, une installation pour le chauffage et la climatisation est installée avec des circuits séparés pour l'eau chaude et l'eau froide.

• Dans chacun des bureaux, la température ambiante doit être réglée en fonction de l'heure et de l'occupation.

• Pour économiser de l'énergie, la climatisation doit être légèrement moins importantes les journées d'été chaudes. Ceci augmente le confort des personnes dans le bureau en évitant une différence de température trop importante lorsqu'ils quittent le bureau.

• FCA 2 (n° de réf. 4920210)

• RAM 713 FC (n° de réf. 7139202)

• TR 648 top2 RC (n° de réf. 6489212)

• Détecteur de présence thePrema P360 KNX (n° de réf. 207900x)

• Meteodata 140 S (n° de réf. 1409207)

Figure 8Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 67 sur 91

Un RAM 713 FC et un FCA 2 sont utilisés pour la régulation de la température ambiante. Le RAM 713 FC calcule la valeur de consigne d'après le mode de fonctionnement sélectionné et une correction de la valeur de consigne éventuellement sélectionnée par l'utilisateur. Le mode de fonctionnement est prédéfini par une horloge programmable TR 648 top2 RC KNX. Durant les journées travaillées, l'horloge programmable passe en veille un peu avant le début du temps de travail et en mode nuit à la fin du temps de travail. Un canal de l'horloge programmable est pour cela relié à l'objet du mode de fonctionnement du régulateur. En cas d'occupation réelle du bureau, le mode confort est activé par un détecteur de présence. Le détecteur de présence est pour cela relié à l'objet de présence du régulateur. Le régulateur de température ambiante est relié au FCA 2 via les objets Grandeur de réglage du chauffage et Grandeur de réglage de la climatisation. Ces objets permettent au FCA 2 de commander les vannes et même le ventilateur en position Auto. Les objets 8 et 15 du FCA 2 sont reliés avec les objets 16 et 17 du RAM 713 FC pour un réglage manuel des vitesses de ventilation. Pour adapter la valeur de consigne les journées d'été chaudes, la température extérieure est envoyée au FCA 2 (obj. 18) part une station météorologique. En fonction du paramétrage, ce dernier calcule la correction de la valeur de consigne, qui est transmise au régulateur de température ambiante. L'obj 19 (FCA 2) et l'obj. 0 (RAM 713 FC) sont donc reliés.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 68 sur 91 Objets et associations Tableau 50 : Associations du régulateur de température avec actionneur de ventilo-convecteur.

FCA 2 Commentaire Nom de l'objet Nom de l'objet

Grandeur de réglage du chauffage

Grandeur de réglage du chauffage Le FCA reçoit la grandeur de commande du chauffage.

Grandeur de réglage de la climatisation

Grandeur de réglage de la climatisation Le FCA reçoit la grandeur de commande de la climatisation.

Niveau de ventilation en mode forcé - commande du ventilateur en % Valeur en % pour le mode forcé

Ventilateur Forçage / Auto

Ventilateur Forçage / Auto permet la sélection manuelle du niveau de ventilation sur RAM 713 FC

Décalage manuel de la valeur de consigne

Décaler la valeur de consigne Pour l'adaptation de la valeur de consigne en mode climatisation

Tableau 51 : Lien entre la station météorologique Meteodata et l'actionneur de ventilo-convecteur.

FCA 2 Commentaire Nom de l'objet Nom de l'objet

Valeur de la température 18 Température extérieure Température extérieure pour l'adaptation de la valeur de consigne

Tableau 52 : Lien entre le détecteur de présence et le régulateur de température ambiante.

RAM 713 FC Commentaire Nom de l'objet Nom de l'objet

Canal C4.1 Présence - Commutation 4 Présence Signal de présence pour le passage en mode confort

Tableau 53 : Lien entre l'horloge programmable et le régulateur de température ambiante.

RAM 713 FC Commentaire Nom de l'objet Nom de l'objet

C1.1 Canal de commutation – Mode de fonctionnement CVC

Présélection du mode de fonctionnement Modifie le mode de fonctionnement CVC* en fonction de l'heure.

Version : mars-20 (sous réserve de modifications) Page 69 sur 91

5.4.5 Réglages des paramètres importants

Les réglages des paramètres standard s'appliquent dans le cas des paramètres non mentionnés. Tableau 54 : FCA 2 Page de paramètres Paramètre Réglage Généralités Fonction prise en charge Chauffage et climatisation Installation de chauffage Ventilo-convecteur Installation de climatisation Ventilo-convecteur Type d'installation Système à 4 tuyaux Type de régulateur utilisé Régulateur externe Adaptation de la valeur de consigne Correction de la valeur de consigne à partir de 25 °C Adaptation 1 K par 3 K de température extérieure Format de la valeur de correction relative

Tableau 55 : RAM 713 FC Page de paramètres Paramètre Réglage Réglages Type d'appareil Ventilo-convecteur RAM 713 Utilisation Fonction de la molette Décalage manuel avec objet de signalisation Régulation Système de ventilo-convecteur utilisé Système à 4 tuyaux Commutation entre le chauffage et la climatisation Automatique Mode de fonctionnement Objets pour la sélection du mode de fonctionnement Nouveau : mode de fonctionnement, présence, état de la fenêtre

Tableau 56 : Meteodata 140 S Page de paramètres Paramètre Réglage Valeurs de mesure Envoyer la température en cas de modification De 1,0 °CActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 70 sur 91 Tableau 57 : Horloge programmable TR 648 top2 RC KNX Page de paramètres Paramètre Réglage Généralités Activer le canal de commutation horaire C1 Commande progressive Canal de commutation C1 Type de télégramme C1.1 Mode de fonctionnement CVC Si horloge en MARCHE Envoyer le télégramme suivant une seule fois Télégramme Veille Si horloge

à l'ARRÊT Envoyer le télégramme suivant une seule fois Télégramme Abaissement nocturne

Tableau 58 : Détecteur de présence thePrema P360 KNX Page de paramètres Paramètre Réglage Généralités Fonction du canal C4 – Présence Activé Objets (Canal C4 Présence) Type de télégramme C4.1 Ordre de commutation Télégramme MarcheActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 71 sur 91 6 Annexe

6.1 Surveillance de la grandeur de réglage

Si le régulateur de température ambiante externe tombe en panne alors que la dernière grandeur de réglage envoyée était égale à 0%, alors toutes les vannes restent fermées peu importe l'évolution de la température dans la pièce. Ceci peut provoquer de graves dommages si de l'air froid pénètre dans la pièce en cas de températures extérieures en-dessous de zéro par exemple. Afin d'éviter cela, le FCA 2 offre les fonctions suivantes :

1. Surveiller le fonctionnement ordinaire du régulateur de température ambiante

2. Démarrer un programme de secours en cas de défaillance de la grandeur de réglage

3. Envoyer l'état de la surveillance de la grandeur de réglage

Le FCA 2 vérifie si au moins 1 télégramme de grandeur de réglage est reçu durant le laps de temps paramétré et adopte une valeur de consigne prédéfinie en cas de défaillance de la grandeur de réglage.

Le régulateur de température ambiante est paramétré sur Envoi encyclique de la grandeur de réglage. Sur le FCA 2, la durée de surveillance est réglée sur une valeur qui est égale au moins au double du temps de cycle du thermostat d'ambiance. Si le thermostat d'ambiance envoie sa grandeur de réglage toutes les 15 minutes, alors dans ce cas la durée de surveillance doit être au moins égale à 30 minutes. En cas de défaillance de la grandeur de réglage, le fonctionnement normal est repris dès qu'une nouvelle grandeur de réglage est reçue. Si la fonction de blocage est activée (obj. 1 : Blocage du chauffage = 1 ou Déverrouillage de la climatisation = 0), seul le télégramme de grandeur de réglage est envoyé. La vanne reste / est fermée et adopte la grandeur de réglage du programme de secours dès que le blocage est levé.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 72 sur 91

6.2 Définir la courbe caractéristique de vanne

Les paramètres de la page Vanne de chauffage et Vanne de climatisation permettent une adaptation précise aux types de vannes utilisés et un ajustement de la régulation. Exemple pour une vanne qui commence à s'ouvrir sur une position de 10 % et qui est déjà complètement fermée sur une position de 80 %. Figure 9

Grandeur de réglage du régulateur 0 .. 100 %

Position résultante de la vanne 0 .. 100 %

Paramètre : position minimale de la vanne 20 %

Paramètre : position maximale de la vanne 80 %

Paramètre : Ouvrir à partir de la grandeur de réglage 10 %

Paramètre : position maximale de la vanne à partir de la grandeur de réglage 90 %Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 73 sur 91

6.3 Décalage de la valeur de consigne

La valeur de consigne actuelle peut être adaptée via l'objet 25 « Décalage manuel » dans une limite de +/- 5 K maximum. À chaque modification, la valeur de consigne adaptée est envoyée par l'objet Valeur de consigne actuelle (obj. 27). Les limites de ce décalage sont définies sur la page de paramètres Mode de fonctionnement et commande à l'aide du paramètre Limitation du décalage manuel. Sur cette page de paramètres, il est également possible de définir pour quel mode de fonctionnement un décalage de la valeur de consigne doit être possible, voir paramètre Décalage manuel appliqué.

6.4 Adaptation de la valeur de consigne

L'adaptation de la valeur de consigne permet de procéder à une adaptation dynamique de la valeur de consigne en fonction de la température extérieure en mode climatisation. Si la température extérieure dépasse un seuil défini, l'adaptation est activée avec détermination d'une augmentation correspondante de la valeur de consigne.

6.4.1 Utilisation avec un régulateur interne

L'adaptation de la valeur de consigne peut également être utilisée sur un régulateur interne. Pour ce faire, le paramètre Utiliser l'adaptation de la valeur de consigne pour la régulation doit être réglé sur Oui. Dans ce cas, la valeur de consigne du régulateur interne (Valeur de consigne de base après réinitialisation) est toujours adaptée de façon relative, en d'autres termes, elle est augmentée ou abaissée de la valeur de correction déterminée (voir figure 2 ci-dessous). Il est également possible de créer une valeur de consigne indépendante, qui mettrait l'adaptation à disposition d'autres régulateurs dans le bâtiment (voir ci-dessous, Format de la correction de la valeur de consigne : Absolu).

6.4.2 Utilisation avec un régulateur externe

Pour les régulateurs externes, 2 types de correction de la valeur de consigne sont disponibles : la correction relative et la correction absolue. Voir également : la page de paramètres Adaptation de la valeur de consigne.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 74 sur 91

6.4.3 Format de la correction de valeur de consigne : Relatif

L'adaptation de la valeur de consigne est envoyée par l'objet 19 sous la forme d'une différence de température. Tant que le seuil de correction de la valeur de consigne (Correction de la valeur de consigne à partir de) n'est pas atteint, la valeur 0 est envoyée. Si le seuil de correction de la valeur de consigne est dépassé, la valeur augmente systématiquement de 1 K lorsque la température extérieure augmente d'une valeur paramétrée (Adaptation). L'objet 19, Décaler la valeur de consigne, est normalement relié à l'objet Décalage manuel de la valeur de consigne du thermostat d'ambiance. Exemple : valeur de correction envoyée Correction de la valeur de consigne à partir de : 25 °C Figure 10 : Valeur de correction en fonction de la température extérieure 2 K 3 K 4 K 5 K 6 K 7 K 8 K 9 K 10 K 11 K 12 K 13 K 14 K 15 K 16 K Valeur de correctionActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 75 sur 91 Tableau 60 : Valeurs de correction Temp. extérieure 1 K / 1 K 1 K / 2 K 1 K / 3 K 1 K / 4 K 1 K / 5 K 1 K / 6 K 1 K / 7 K

15 K 7 K 5 K 3 K 3 K 2 K 2 KActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 76 sur 91

6.4.4 Format de la correction de valeur de consigne : Absolu

L'objet 19 envoie la valeur de consigne corrigée sur le bus pour d'autres régulateurs de température ambiante. Il est normalement relié à l'objet Valeur de consigne de base du thermostat d'ambiance. Cette valeur de consigne se calcule comme suit : Valeur de consigne de base sans correction + Zone morte + Adaptation. Exemple : Correction de la valeur de consigne à partir de : 25 °C, Valeur de consigne de base sans correction : 21 °C, Zone morte = 2 K

Figure 11 : Adaptation de la valeur de consigne en fonction de la température extérieure 1K/7K 20,00 22,00 24,00 26,00 28,00 30,00 32,00 34,00 36,00 38,00 40,00

Température extérieure 1K/7K 1K/5K 1K/3K 1K/1KActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 77 sur 91 Tableau 61 : Valeurs de consigne Temp. extérieure 1 K / 1 K 1 K / 2 K 1 K / 3 K 1 K / 4 K 1 K / 5 K 1 K / 6 K 1 K / 7 K

38,00 30,00 28,00 26,00 26,00 25,00 25,00Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 78 sur 91

6.5 Hors gel (ou anti-surchauffe) via contact de fenêtre

6.5.1 Avec régulateur externe

Le contact de fenêtre est raccordé à E1. L'état de la fenêtre est envoyé par l'objet 14 au bus sous la forme d'une instruction pour le régulateur externe. Ce dernier peut commuter automatiquement en mode hors gel ou anti-surchauffe dès qu'une fenêtre est ouverte. Le paramètre Fonction d'E1 sur la page de paramètres E1 doit être réglé sur E1 = Contact de fenêtre.

6.5.2 Avec régulateur interne

Cette fonction n'est possible que si le paramètre Objets pour la sélection du mode de fonctionnement sur la page de paramètres Mode de fonctionnement et commande est réglé sur Nouveau : mode de fonctionnement, présence, état de la fenêtre. L'information « La fenêtre est ouverte » peut être communiquée de 2 façons :

• Le contact de fenêtre est raccordé à une entrée binaire (par ex. BMG 6 *) et l'état de la fenêtre est reçu sur l'objet 23.

• Le contact de fenêtre est raccordé sur E2 (uniquement possible si Fonction prise en charge = Chauffage). Important : l'objet de commutation correspondant (obj. 16 État E2) doit être relié à l'objet 23 (Entrée du contact de fenêtre) via l'adresse de groupe. Le FCA 2 va détecter une ouverture de la fenêtre et passer de lui-même en mode hors gel (mode anti-surchauffe). Lors de la fermeture de la fenêtre, le mode de fonctionnement précédemment réglé est rétabli.

• N° de réf. : 491 0 230

La zone morte est une zone tampon entre le mode chauffage et le mode climatisation. À l'intérieur de cette zone morte, il n'y a ni chauffage, ni climatisation. Sans cette zone tampon, l'installation basculerait en continu entre le chauffage et la climatisation. Il suffirait que la température tombe en dessous de la valeur de consigne pour que le chauffage soit activé et dès que la valeur de consigne serait franchie, la climatisation se mettrait immédiatement en marche, la température chuterait à nouveau en dessous de la valeur de consigne, ce qui enclencherait de nouveau le chauffage.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 79 sur 91

6.7 Détermination du mode de fonctionnement actuel

La valeur de consigne actuelle peut être adaptée aux différentes exigences en sélectionnant le mode de fonctionnement. Le mode de fonctionnement peut être défini par les objets 21 à 23. Il existe pour cela deux processus :

6.7.1 Nouveaux modes de fonctionnement

Si à la page de paramètres Mode de fonctionnement, Nouveau... a été sélectionné pour le paramètre « Sélection du mode de fonctionnement », alors le mode de fonctionnement actuel peut être défini comme suit : Tableau 62 Présélection du mode de fonctionnement Objet 21 Présence Objet 22 État de la fenêtre Objet 23 Mode de fonctionnement actuel (Objet 24) Indifférent Indifférent

Application classique : Grâce à une horloge programmable (par ex. TR 648), le mode de fonctionnement « Veille » ou « Confort » est activé le matin et le mode de fonctionnement « Nuit » est activé le soir via l'objet 21. Pendant les périodes de vacances, grâce à un autre canal de l'horloge programmable, hors gel / anti-surchauffe est sélectionné via l'objet 21. L'objet 22 est relié à un détecteur de présence. En cas de détection d'une présence, le FCA 2 bascule en mode de fonctionnement confort (voir tableau). L'objet 23 est relié par le bus à un contact de fenêtre (entrée binaire). Dès qu'une fenêtre est ouverte, le FCA 2 passe en mode de fonctionnement hors gel.

Mode de fonctionnement par défaut

Mode de fonctionnement actuel

Figure 12Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 80 sur 91

6.7.2 Anciens modes de fonctionnement

Si à la page de paramètres Mode de fonctionnement, Ancien... a été sélectionné pour le paramètre « Sélection du mode de fonctionnement », alors le mode de fonctionnement actuel peut être défini comme suit : Tableau 63 Nuit Objet 21 Confort Objet 22 Hors gel / anti-surchauffe Objet 23 Mode de fonctionnement actuel Objet 24 Indifférent Indifférent

Application classique : grâce à une horloge programmable, le mode de fonctionnement « Veille » est activé le matin et le mode de fonctionnement « Nuit » est activé le soir via l'objet 21. Pendant les périodes de vacances, grâce à un autre canal de l'horloge, hors gel / anti-surchauffe est sélectionné via l'objet 23. L'objet 22 (confort) est relié à un détecteur de présence. Si une présence est détectée, le FCA 2 passe en mode de fonctionnement confort (voir tableau). L'objet 23 est relié à un contact de fenêtre : dès qu'une fenêtre est ouverte, le FCA 2 passe en mode de fonctionnement hors gel. Veille

Mode de fonctionnement actuel Confort

Figure 13 L'ancien processus présente 2 inconvénients par rapport au nouveau processus :

1. Pour passer du mode de fonctionnement confort en mode de fonctionnement nuit,

2 télégrammes (le cas échéant 2 canaux d'une horloge programmable) sont nécessaires : l'objet 4 doit être réglé sur « 0 » et l'objet 3 sur « 1 ».

2. Si, alors que « Hors gel / anti-surchauffe » est sélectionné par l'horloge programmable, la

fenêtre est ouverte puis refermée, le mode de fonctionnement « Hors gel / anti- surchauffe » est annulé.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 81 sur 91

6.7.3 Calcul de la valeur de consigne

6.7.3.1 Calcul de la valeur de consigne en mode chauffage

Tableau 64 : Valeur de consigne actuelle en mode chauffage Mode de fonctionnement Valeur de consigne actuelle Confort Valeur de consigne de base* +/- décalage de la valeur de consigne Veille Valeur de consigne de base* +/- décalage de la valeur de consigne – diminution en mode veille Nuit Valeur de consigne de base* +/- décalage de la valeur de consigne – diminution en mode nuit Hors gel / anti- surchauffe Valeur de consigne paramétrée pour le mode hors gel

• Valeur de consigne de base après réinitialisation Exemple : Chauffage en mode de fonctionnement confort. Tableau 65 : Réglage des paramètres : Page de paramètres Paramètre Réglage Valeurs de consigne Valeur de consigne de base après réinitialisation 21 °C Diminution en mode veille (pour le chauffage) 2 K Mode de fonctionnement et commande Limitation du décalage manuel +/- 2 K

La valeur de consigne a été préalablement augmentée de 1 K via l'objet 25. Calcul : Valeur de consigne actuelle = valeur de consigne de base + décalage de la valeur de consigne = 21 °C + 1 K = 22 °C En cas de passage en mode veille, la valeur de consigne actuelle se calcule comme suit : Valeur de consigne actuelle = valeur de consigne de base + décalage de la valeur de consigne – diminution en mode veille = 21 °C + 1 K – 2 K = 20 °CActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 82 sur 91

6.7.3.2 Calcul de la valeur de consigne en mode climatisation

Tableau 66 : Valeur de consigne actuelle en mode climatisation Mode de fonctionnement Valeur de consigne actuelle Confort Valeur de consigne de base* + décalage de la valeur de consigne + zone morte Veille Valeur de consigne de base* + décalage de la valeur de consigne + zone morte + augmentation en mode veille Nuit Valeur de consigne de base* + décalage de la valeur de consigne + zone morte + augmentation en mode nuit Hors gel / anti- surchauffe Valeur de consigne paramétrée pour le mode anti-surchauffe

• Valeur de consigne de base après réinitialisation

Exemple : Climatisation en mode de fonctionnement confort. La température ambiante est trop élevée, le FCA 2 est passé en mode climatisation. Tableau 67 : Réglage des paramètres : Page de paramètres Paramètre Réglage Généralités Fonction prise en charge Chauffage et climatisation Valeurs de consigne Valeur de consigne de base après réinitialisation 21 °C Valeurs de consigne de la climatisation Zone morte entre chauffage et climatisation 2 K Augmentation en mode veille 2 K Mode de fonctionnement et commande Limitation du décalage manuel +/- 2 K

La valeur de consigne a été préalablement réduite de 1 K via l'objet 25. Calcul : Valeur de consigne actuelle = valeur de consigne de base + décalage de la valeur de consigne + zone morte = 21 °C - 1 K + 2 K = 22 °C Le passage au mode veille entraîne une nouvelle augmentation de la valeur de consigne (économies d'énergie) et on obtient la valeur de consigne suivante. Valeur de consigne = valeur de consigne de base + décalage de la valeur de consigne + zone morte + augmentation en mode veille = 21 °C - 1 K + 2 K + 2 K = 24 °CActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 83 sur 91

6.7.4 Chauffage et climatisation dans un système à 2 tuyaux

Figure 14 Pour une utilisation au sein d'une installation de chauffage et de climatisation à 2 tuyaux, les points suivants doivent être respectés :

• Dans un système 2 tuyaux, les fluides de chauffage et de refroidissement (selon la saison) circulent dans les mêmes conduites et sont commandés par la même vanne. Celle-ci est raccordée aux bornes pour la vanne V1.

• Le passage du fluide de chauffage au fluide de climatisation et inversement est exécuté par l'installation et doit donc être transmis au régulateur. L'installation de chauffage et de climatisation doit envoyer un 0 en mode chauffage et un 1 en mode climatisation à l'objet 1 « Commutation entre le chauffage et la climatisation » du FCA 2.

6.7.5 Chauffage et climatisation dans un système à 4 tuyaux

Figure 15 En cas d'utilisation d'une installation de chauffage et de climatisation à 4 tuyaux, la vanne de chauffage est raccordée aux bornes V1 et la vanne de climatisation aux bornes V2.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 84 sur 91

6.8 Commande du ventilateur

2. Blocage du ventilateur

5. Grandeur de réglage du chauffage / de la climatisation

6. Ventilation supplémentaire

Figure 16 Les paramètres Installation de chauffage = convecteur / ventilo-convecteur et Installation de climatisation = convecteur / ventilo-convecteur ont la priorité la plus élevée (1.). Dans le cas du convecteur, le ventilateur n'est pas commandé. Le paramètre Ventilation supplémentaire a la priorité la plus basse et n'est exécuté que lorsque le ventilateur doit être coupé en raison de la grandeur de réglage et que la ventilation supplémentaire est autorisée par le paramétrage. Important : En mode chauffage et/ou climatisation normal, le paramètre Ouvrir à partir de la grandeur de réglage (page de paramètres Vanne de chauffage, vanne de climatisation ou Vanne de chauffage / climatisation) est pris en compte. Tableau 68 : Exemple avec le paramètre Ouvrir à partir de la grandeur de réglage = 40 % : Grandeur de réglage Comportement du ventilateur 1 .. 39 % Le ventilateur ne démarre pas puisque la vanne n'est pas ouverte*. 40 % .. 100 % Le niveau de ventilation correspondant est adopté *La fonction Ventilation supplémentaire est encore possible.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 85 sur 91

6.8.2 Mode Forçage du ventilateur avec ventilo-convecteur RAM 713

Cette fonction permet de présélectionner manuellement le niveau de ventilation à l'aide du bouton-poussoir situé sur le ventilo-convecteur RAM 713 ou par l'intermédiaire du bus. Elle peut obéir à une commande horaire ou être activée ou bloquée en permanence selon le réglage effectué sur la page de paramètres Utilisation (RAM). Tableau 69 : Commande par bouton-poussoir du ventilo-convecteur RAM 713 Pression(s) sur la touche Standard 0-10 V LED

Ventilateur à l’arrêt Ventilateur à l’arrêt ARRÊT

Vitesse de ventilation 1 Grandeur de réglage de forçage reçue

Vitesse de ventilation 2 Grandeur de réglage de forçage reçue

Vitesse de ventilation 3 Grandeur de réglage de forçage reçue

Remarque : le mode forcé peut être déclenché par un 1 ou un 0. Voir paramètre Commutation du ventilateur Auto/Forçage sur la page de paramètres Généralités. Pour commande de ventilateur = standard : La grandeur de réglage de forçage recommandée (obj. 8) est prise en compte comme une vitesse de ventilation comprise entre 0 et 3. Pour commande de ventilateur = 0-10 V : La grandeur de réglage de forçage recommandée (obj. 8) est prise en compte comme une valeur de consigne. Comportement d'envoi lorsque Forçage = 1 : L'objet 17 (RAM 713 FC) envoie un 1 à l'actionneur de ventilo-convecteur (obj. 15) et déclenche ainsi le mode forcé. L'objet 16 (RAM 713 FC) envoie la grandeur de réglage (sur l'obj. 8) pour le niveau de ventilation souhaité conformément à la valeur seuil configurée. Le mode forcé peut être arrêté par un télégramme sur l'objet 15 et le mode automatique est rétabli. Comportement d'envoi lorsque Forçage = 0 : L'objet 16 (RAM 713 FC) envoie la grandeur de réglage (sur l'obj. 8) pour le niveau de ventilation souhaité conformément à la valeur seuil configurée et déclenche ainsi le mode forcé. L'objet 15 est remis à 0. Remarque : tant que rien n'a été envoyé sur l'objet 15, la réception d'une grandeur de réglage de forçage sur l'objet 8 suffit à déclencher le mode forcé. Le mode forcé peut être arrêté par un télégramme sur l'objet 15 et le mode automatique est rétabli.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 86 sur 91 Important pour la commande de ventilateur standard : la grandeur de réglage de forçage reçue doit toujours être légèrement supérieure au seuil réglé pour l'actionneur de ventilo- convecteur. Tableau 70 : Exemple pour ventilateur standard Valeur seuil pour vitesse de ventilation Valeurs réglées pour ventilo-convecteur RAM 713 Valeur recommandée pour FCA 2

Si la vitesse de ventilation 2 est sélectionnée, l'objet 16 (RAM) envoie la grandeur de réglage 55 %. La valeur seuil pour le niveau 2 étant réglée sur 40 % dans l'actionneur de ventilo-convecteur, la grandeur de réglage de 55 % reçue désigne sans équivoque la vitesse de ventilation 2 et est comprise comme telle par le ventilateur.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 87 sur 91

6.8.3 Temps de passage de chauffage à climatisation et phase de marche à

vide Lors de la commutation entre le chauffage et la climatisation, la vanne de chauffage est d'abord fermée, la marche à vide pour l'utilisation de l'énergie restante démarre simultanément (si elle est paramétrée). Une fois la vanne de chauffage fermée, le Temps de passage de chauffage à climatisation s'écoule. Durant cette période, la phase de marche à vide peut se poursuivre. La vanne de climatisation peut être ouverte à la fin de la phase de marche à vide. La phase de marche à vide est dans ce cas interrompue si elle n'est pas encore terminée. Si la vanne de climatisation ne doit pas être ouverte parce que la température ambiante se trouve dans la zone morte, la phase de marche à vide peut se poursuivre. Le même processus s'applique lors de la commutation entre le chauffage et la climatisation. Dès que la vanne de chauffage est ouverte, la phase de démarrage à chaud peut si nécessaire débuter.

Marche à vide pour l'utilisation de l'énergie restante : Grandeur de réglage Chauffage = 0 %

Marche à vide pour l'utilisation de l'énergie restante

Temps de passage de chauffage à climatisation

Figure 17 Passage du chauffage à la climatisation. Grandeur de réglage du chauffage = 0 % et réception Grandeur de réglage de la climatisation > 0 %

Marche à vide maximale pour l'utilisation de l'énergie restante

Temps de passage de chauffage à climatisation

Ouvrir la vanne de climatisation

Figure 18 Passage de la climatisation au chauffage. Grandeur de réglage de la climatisation = 0 % et réception Grandeur de réglage du chauffage > 0 %

Marche à vide maximale pour l'utilisation de l'énergie restante

Phase de démarrage à chaud

Fermer la vanne de climatisation

Temps de passage de chauffage à climatisation

Ouvrir la vanne de chauffage

Figure 19Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 88 sur 91

Afin d'éviter de passer sans cesse inutilement d'un niveau de ventilation à l'autre, les différentes vitesses sont actionnées avec une hystérésis fixe de 10 %. La vitesse de ventilation supérieure est adoptée une fois que la grandeur de réglage a atteint le seuil d'activation. La vitesse de ventilation inférieure n'est adoptée qu'une fois que la grandeur de réglage a diminué de la valeur de l'hystérésis (voir figure). Exemple : Seuil d'activation pour vitesse de ventilation 1 = 10 % Seuil d'activation pour vitesse de ventilation 2 = 40 % Seuil d'activation pour vitesse de ventilation 3 = 70 %

Figure 20 Grandeur de réglageActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 89 sur 91

6.9 Régulation de température

Le régulateur interne peut être au choix paramétré comme régulateur P ou comme régulateur PI, cependant la régulation PI est préférable. Pour un régulateur proportionnel (régulateur P), la grandeur de réglage est adaptée à l'écart de réglage de manière statique. Le régulateur proportionnel intégral (régulateur PI) est bien plus flexible, c'est-à-dire qu'il régule de manière dynamique, donc avec plus de rapidité et de précision. Dans l'exemple suivant, afin d'expliquer le fonctionnement des deux thermostats d'ambiance, la pièce à chauffer est comparée à un récipient La température ambiante correspond au niveau de remplissage du récipient. La puissance du radiateur correspond à l'arrivée d'eau. Les pertes de chaleur de la pièce sont représentées par un écoulement. Dans notre exemple, on part d'un débit maximum de 4 litres par minute, qui représente en même temps la puissance de chauffage maximale du radiateur. Cette puissance maximale est atteinte pour une grandeur de réglage de 100 %. En conséquence, pour une grandeur de réglage de 50 %, seule la moitié de la quantité d'eau, soit 2 litres par minute, a été déversée dans le récipient. La bande proportionnelle est de 4 l. Cela signifie que le régulateur commande avec 100 % tant que la valeur effective est inférieure ou égale à (21 l – 4 l) = 17 l.

Problème à résoudre :

• Quantité de remplissage souhaitée : 21 litres (= valeur de consigne)

• À partir de quand l'arrivée d'eau doit-elle être réduite progressivement pour éviter un trop- plein ? : 4 l avant la quantité de remplissage souhaitée, c'est-à-dire 21 l - 4 l = 17 l (= bande proportionnelle)

• Quantité de remplissage de départ 15 l (=valeur réelle)

• Les pertes sont de 1 l/minuteActionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 90 sur 91

6.9.2 Comportement du régulateur P

Max. 4l/Min. largeur de bande Valeur de consigne Valeur réelle 17l 21l 15l Pertes 1l/Min

Figure 21 Si la quantité de remplissage est de 15 l, on obtient un écart de réglage de 21 l – 15 l = 6 l Comme notre valeur effective se situe en dehors de la bande proportionnelle, le régulateur va commander le débit à 100 %, soit 4 l/minute. Le débit (= grandeur de réglage) est calculé à partir de l’écart de réglage (valeur de consigne – valeur réelle) et la bande proportionnelle. Valeur de réglage = (écart de réglage / bande proportionnelle) x 100 Le comportement ainsi que les limites du régulateur P sont indiqués clairement dans le tableau suivant. Tableau 71 Niveau de remplissage Grandeur de réglage Alimentation Pertes Augmentation du niveau de remplissage 15 l 100% 4 l/min 1 l/min 3 l/min 19 l 50 % 2 l/min 1 l/min 20 l 25 % 1 l/min 0 l/min

Dans la dernière ligne, on voit que le niveau de remplissage ne peut plus augmenter car il y a autant d'eau qui entre que d'eau qui sort en raison des pertes. Il en résulte un écart de réglage durable de 1 l, la valeur de consigne ne peut jamais être atteinte. Si les pertes étaient supérieures d'1 litre, l'écart de réglage durable augmenterait de la même valeur et le niveau de remplissage ne dépasserait jamais la marque des 19 litres. Dans une pièce, cela signifierait que l'écart de réglage augmente avec l'augmentation de la température extérieure.Actionneur de ventilo-convecteur FCA 2

Version : mars-20 (sous réserve de modifications) Page 91 sur 91 Régulateur P comme régulateur de température Pour une régulation de chauffage, le régulateur P se comporte tout comme dans l'exemple précédent. La température de consigne (21 °C) ne peut jamais être complètement atteinte. Plus les pertes thermiques sont grandes, c'est-à-dire plus les températures extérieures diminuent, plus l'écart de réglage restant est grand.

6.9.3 Comportement du régulateur PI

Contrairement au régulateur P exclusivement proportionnel, le régulateur PI fonctionne de manière dynamique. Avec ce type de régulateur, la grandeur de réglage ne reste pas inchangée même si l'écart est constant. À première vue, le régulateur PI envoie la même grandeur de réglage que le régulateur P, cependant plus le temps pour atteindre la valeur de consigne est grand, plus la grandeur de réglage augmente. Cette augmentation s'effectue durant la dite durée d'intégration en fonction de l'horaire. Lors de cette procédure de calcul, la grandeur de réglage n'est plus modifiée que si lorsque la valeur de consigne et la valeur réelle sont identiques. Un équilibre entre l'arrivée et l'écoulement d'eau est ainsi atteint dans notre exemple.

Remarque sur la régulation de la température : Une bonne régulation dépend de l'adaptation de la bande proportionnelle et du temps d'intégration avec laquelle la pièce doit être chauffée. La bande proportionnelle influe sur l'incrément de la modification de la grandeur de réglage : Grande bande proportionnelle = pas plus fin lors de la modification de la grandeur de réglage. Le temps d'intégration influe sur le temps de réaction aux changements de température : Temps d'intégration long = réaction lente. En cas de mauvaise adaptation, soit la valeur de consigne est dépassée (surréglage), soit le régulateur a besoin de trop de temps pour atteindre la valeur de consigne. En règle générale, les meilleurs résultats sont atteints avec les réglages standards.
