Intitulé	Description
Type de produit	Prise murale
Marque	BERKER
Modèle	284401
Couleur	Blanc
Matériau	Plastique
Normes de sécurité	Conforme aux normes CE
Tension nominale	230 V
Courant nominal	16 A
Installation	À encastrer dans un mur
Utilisation	Pour alimenter des appareils électriques domestiques
Maintenance	Nettoyage régulier avec un chiffon sec
Précautions de sécurité	Ne pas utiliser en milieu humide
Garantie	2 ans

FOIRE AUX QUESTIONS - 284401 BERKER

Comment installer la prise murale BERKER 284401 ?

Pour installer la prise murale BERKER 284401, commencez par couper l'alimentation électrique. Dévissez le couvercle de la prise, connectez les fils selon le schéma indiqué dans le manuel, puis fixez la prise au mur et remettez le couvercle en place.

Que faire si la prise ne fonctionne pas ?

Vérifiez d'abord si l'alimentation électrique est active. Assurez-vous que les fils sont correctement connectés et qu'il n'y a pas de court-circuit. Si le problème persiste, consultez un électricien.

La prise murale est chaude au toucher, est-ce normal ?

Non, cela n'est pas normal. Une prise chaude peut indiquer un surchauffe due à un court-circuit ou à une surcharge. Coupez l'alimentation immédiatement et faites vérifier la prise par un professionnel.

Comment nettoyer la prise murale BERKER 284401 ?

Pour nettoyer la prise, débranchez tous les appareils et coupez l'alimentation. Utilisez un chiffon doux légèrement humide pour essuyer la surface. Évitez les produits chimiques agressifs.

La prise est endommagée, puis-je la réparer moi-même ?

Il est recommandé de ne pas tenter de réparer une prise endommagée soi-même. Remplacez-la ou consultez un électricien qualifié pour éviter tout risque d'électrocution.

Quelle est la capacité maximale de la prise BERKER 284401 ?

La prise murale BERKER 284401 est conçue pour supporter une charge maximale de 16 A (ampères) à 250 V (volts).

Est-ce que la prise est compatible avec les appareils à forte puissance ?

Oui, tant que la puissance totale ne dépasse pas la capacité maximale de 16 A, la prise peut être utilisée avec des appareils à forte puissance.

Y a-t-il une garantie pour la prise murale BERKER 284401 ?

Oui, la prise murale BERKER 284401 est généralement couverte par une garantie du fabricant. Vérifiez les détails de la garantie sur l'emballage ou le site du fabricant.

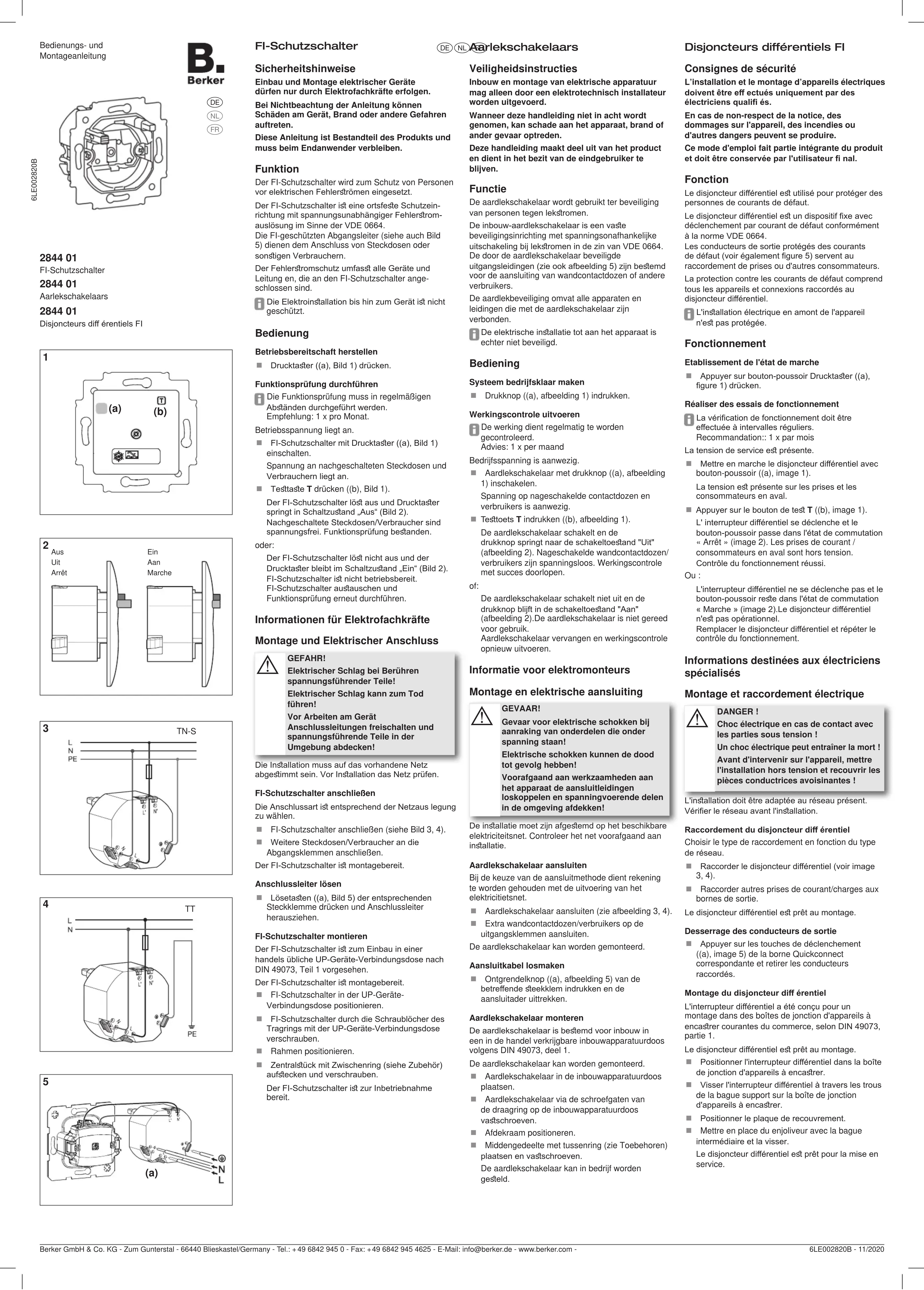

MODE D'EMPLOI 284401 BERKER

Disjoncteurs diff érentiels FI

De installatie moet zijn afgestemd op het beschikbare elektriciteitsnet. Controleer het net voorafgaand aan installatie. Aardlekschakelaar aansluiten Bij de keuze van de aansluitmethode dient rekening te worden gehouden met de uitvoering van het elektricitietsnet. Aardlekschakelaar aansluiten (zie afbeelding 3, 4). Extra wandcontactdozen/verbruikers op de uitgangsklemmen aansluiten. De aardlekschakelaar kan worden gemonteerd. Aansluitkabel losmaken Ontgrendelknop ((a), afbeelding 5) van de betreffende steekklem indrukken en de aansluitader uittrekken. Aardlekschakelaar monteren De aardlekschakelaar is bestemd voor inbouw in een in de handel verkrijgbare inbouwapparatuurdoos volgens DIN 49073, deel 1. De aardlekschakelaar kan worden gemonteerd. Aardlekschakelaar in de inbouwapparatuurdoos plaatsen. Aardlekschakelaar via de schroefgaten van de draagring op de inbouwapparatuurdoos vastschroeven. Afdekraam positioneren. Middengedeelte met tussenring (zie Toebehoren) plaatsen en vastschroeven. De aardlekschakelaar kan in bedrijf worden gesteld. Disjoncteurs différentiels FI Consignes de sécurité L’installation et le montage d’appareils électriques doivent être eff ectués uniquement par des électriciens qualifi és. En cas de non-respect de la notice, des dommages sur l'appareil, des incendies ou d'autres dangers peuvent se produire. Ce mode d'emploi fait partie intégrante du produit et doit être conservée par l'utilisateur fi nal. Fonction Le disjoncteur différentiel est utilisé pour protéger des personnes de courants de défaut. Le disjoncteur différentiel est un dispositif fixe avec déclenchement par courant de défaut conformément à la norme VDE 0664. Les conducteurs de sortie protégés des courants de défaut (voir également figure 5) servent au raccordement de prises ou d'autres consommateurs. La protection contre les courants de défaut comprend tous les appareils et connexions raccordés au disjoncteur différentiel. L'installation électrique en amont de l'appareil n'est pas protégée. Fonctionnement Etablissement de l'état de marche Appuyer sur bouton-poussoir Drucktaster ((a), figure 1) drücken. Réaliser des essais de fonctionnement La vérification de fonctionnement doit être effectuée à intervalles réguliers. Recommandation:: 1 x par mois La tension de service est présente. Mettre en marche le disjoncteur différentiel avec bouton-poussoir ((a), image 1). La tension est présente sur les prises et les consommateurs en aval. Appuyer sur le bouton de test T ((b), image 1). L' interrupteur différentiel se déclenche et le bouton-poussoir passe dans l'état de commutation « Arrêt » (image 2). Les prises de courant / consommateurs en aval sont hors tension. Contrôle du fonctionnement réussi. Ou : L'interrupteur différentiel ne se déclenche pas et le bouton-poussoir reste dans l'état de commutation « Marche » (image 2).Le disjoncteur différentiel n'est pas opérationnel. Remplacer le disjoncteur différentiel et répéter le contrôle du fonctionnement. Informations destinées aux électriciens spécialisés Montage et raccordement électrique DANGER ! Choc électrique en cas de contact avec les parties sous tension ! Un choc électrique peut entraîner la mort ! Avant d'intervenir sur l'appareil, mettre l'installation hors tension et recouvrir les pièces conductrices avoisinantes !

L'installation doit être adaptée au réseau présent. Vérifier le réseau avant l'installation. Raccordement du disjoncteur diff érentiel Choisir le type de raccordement en fonction du type de réseau. Raccorder le disjoncteur différentiel (voir image 3, 4). Raccorder autres prises de courant/charges aux bornes de sortie. Le disjoncteur différentiel est prêt au montage. Desserrage des conducteurs de sortie Appuyer sur les touches de déclenchement ((a), image 5) de la borne Quickconnect correspondante et retirer les conducteurs raccordés. Montage du disjoncteur diff érentiel L'interrupteur différentiel a été conçu pour un montage dans des boîtes de jonction d'appareils à encastrer courantes du commerce, selon DIN 49073,

Réaliser des essais de fonctionnement Vérifier le fonctionnement (voir Utilisation). Le disjoncteur différentiel est opérationnel. Vérifi er les mesures de sécurité Vérifier les mesures de sécurité conformément aux dispositions d'installation en vigueur. Déterminer la résistance de terre. Tension de contact maximale admissible Résistance de terre maximale admissible pour un courant de défaut assigné de 30 mA 25 V 833 Ω 50 V 1666 Ω La résistance de terre max. admissible ne doit pas être dépassée. Annexes Caractéristiques techniques Tension nominale 230 V ~, 50/60 Hz Courant nominal 16 A Courant de défaut 30 mA Fermeté de court-circuit 3 kA (fusible de puissance 16 A gl) Température de fonctionnement -25 ... +40 °C Câble de raccordement 1,5 ... 2,5 mm

Que faire si Le disjoncteur diff érentiel déclenche en service. Cause: Les appareils raccordés présentent un défaut. Contrôler les appareils raccordés et les remplacer si nécessaire. Accessoires Pièce centrale pour disjoncteur différentiel 1496 .. Bague intermédiaire pour enjoliveur 50 x 50 mm 1108 .., 1109 .. Garantie Sous réserve de modifications techniques et de forme du produit, dans la mesure où elles sont utiles au progrès technique. Nos appareils sont garantis dans le cadre des dispositions légales en vigueur. Pour toute demande en garantie, s’adresser à votre revendeur ou retourner l’appareillage à notre service après-vente en port payé et joindre une description du défaut.
