Type de produit	Analyseur de réseau / compteur d'énergie
Marque	Janitza
Modèle	UMG 96S2
Catégorie	Équipements de mesure
Dimensions (L x H x P)	96 mm x 96 mm x 70 mm
Découpe de montage	92 mm x 92 mm (DIN 43700)
Poids	Environ 0.3 kg
Alimentation	90-277 V AC/DC, 50/60 Hz
Consommation	< 10 VA / 8 W
Affichage	Écran LCD rétroéclairé, 4 lignes
Mesures électriques	Tension, courant, puissance active/réactive/apparente, énergie, facteur de puissance, fréquence, THD
Précision tension/courant	Classe 0.5 (IEC 61557-12)
Précision énergie active	Classe 0.5S (IEC 62053-22)
Entrées de mesure	3 tensions (L-N/L-L) + 3 courants (via TC externe)
Plage de tension	10-600 V AC (L-L) / 5-347 V AC (L-N)
Plage de courant	Jusqu'à 6 A (via TC x/1A ou x/5A)
Interface de communication	RS485 (Modbus RTU), optique (frontale)
Entrées/sorties	1 entrée impulsion (S0), 1 sortie impulsion (S0)
Température de fonctionnement	-10°C à +55°C
Humidité	5-95% sans condensation
Indice de protection	IP54 (face avant)
Fixation	Montage sur panneau (avec étriers)
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ; ne pas utiliser de solvants
Réparabilité	Pièces détachées disponibles : bornier, module de communication ; réparation par centre agréé Janitza

FOIRE AUX QUESTIONS - UMG 96S2 Janitza

Quels sont les branchements électriques pour le UMG 96S2 ?

L'appareil se branche sur un réseau triphasé (3 conducteurs de phase + neutre) via les bornes L1, L2, L3, N. Les transformateurs de courant (TC) se connectent sur les entrées k1/k2 (L1), k3/k4 (L2), k5/k6 (L3). Respectez le sens des TC et les consignes du manuel.

Comment configurer l'adresse Modbus du UMG 96S2 ?

L'adresse Modbus se règle via le menu 'Communication' sur l'afficheur. Utilisez les touches de navigation pour sélectionner 'Addr' et entrez une valeur entre 1 et 247. Validez avec la touche ENTER.

Que faire si l'écran du UMG 96S2 reste éteint ?

Vérifiez d'abord l'alimentation électrique (90-277 V AC/DC) sur les bornes A1 et A2. Si la tension est présente et que l'écran reste noir, contactez le support Janitza. L'appareil ne comporte pas de fusible interne accessible.

Comment réinitialiser les valeurs d'énergie cumulée ?

Allez dans le menu 'Reset' (ou 'Clear') via les touches de navigation. Sélectionnez 'Energy' ou 'All' et confirmez avec ENTER. Un code de sécurité peut être demandé (par défaut 0000). Attention, cette action est irréversible.

Quel est le pas de raccordement pour les transformateurs de courant ?

Le UMG 96S2 accepte des TC secondaires de 1A ou 5A. Réglez le rapport dans le menu 'Settings > CT Ratio'. Par exemple, pour un TC 100/5A, entrez 100 pour le primaire et 5 pour le secondaire.

Puis-je utiliser le UMG 96S2 en monophasé ?

Oui, connectez la phase sur L1 et le neutre sur N. Les autres entrées tension (L2, L3) doivent rester vides. Pour le courant, utilisez une seule entrée TC (k1/k2). L'appareil mesurera en configuration monophasée.

Comment mettre à jour le firmware du UMG 96S2 ?

La mise à jour se fait via le port optique frontal avec un adaptateur spécial (Janitza USB-Optique). Téléchargez le firmware depuis le site Janitza et suivez l'outil de mise à jour. Ne coupez jamais l'alimentation pendant la procédure.

Quels sont les registres Modbus pour la tension phase-neutre ?

Les tensions phase-neutre (L1-N, L2-N, L3-N) sont accessibles en lecture sur les registres 40001 à 40003 (format IEEE 754 float 32 bits). Consultez le manuel Modbus pour la cartographie complète.

Est-il possible de raccorder le UMG 96S2 à un automate via RS485 ?

Oui, l'interface RS485 supporte le protocole Modbus RTU. Utilisez un câble blindé à paire torsadée. Reliez la borne GND du UMG au commun de l'automate. La terminaison de ligne (120 ohms) peut être activée via le menu.

Comment nettoyer le boîtier du UMG 96S2 ?

Utilisez un chiffon doux et sec pour enlever la poussière. Pour les taches tenaces, humidifiez légèrement avec de l'eau. N'utilisez jamais de produits abrasifs, d'alcool ou de solvants. Nettoyez uniquement la face avant.

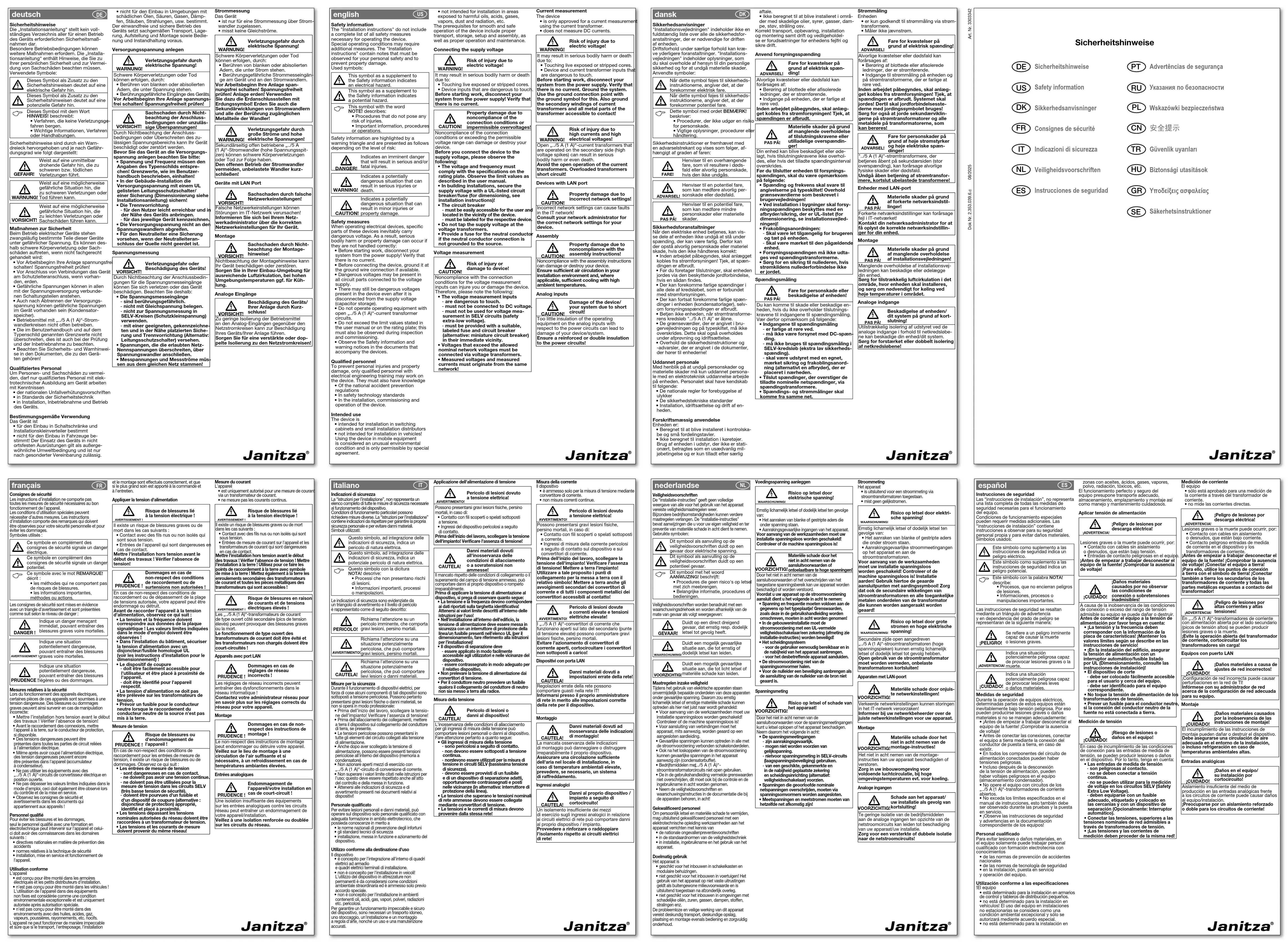

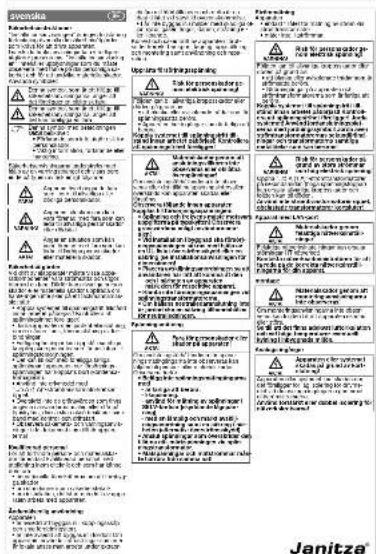

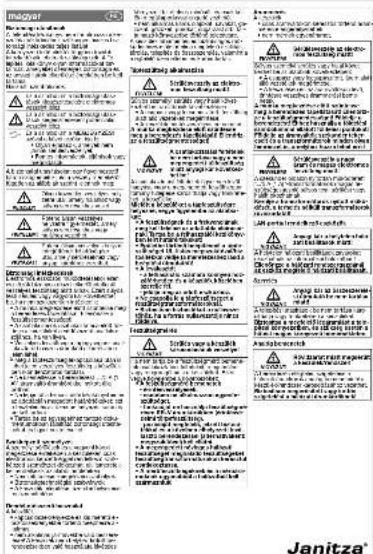

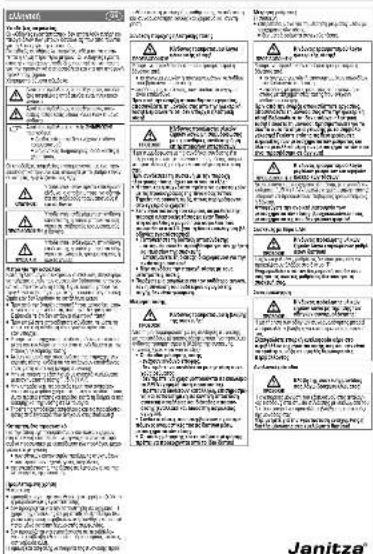

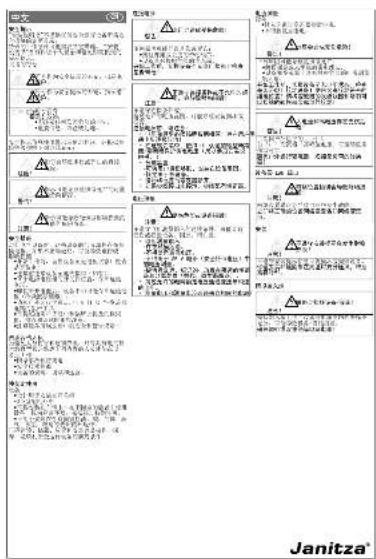

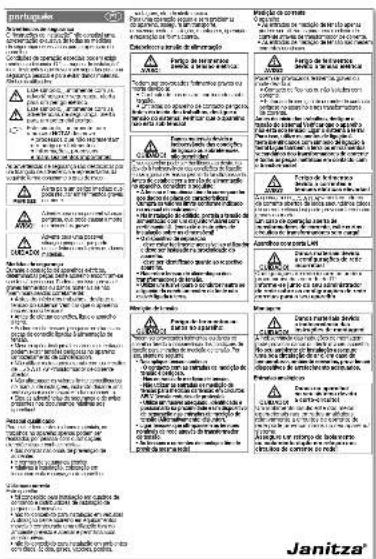

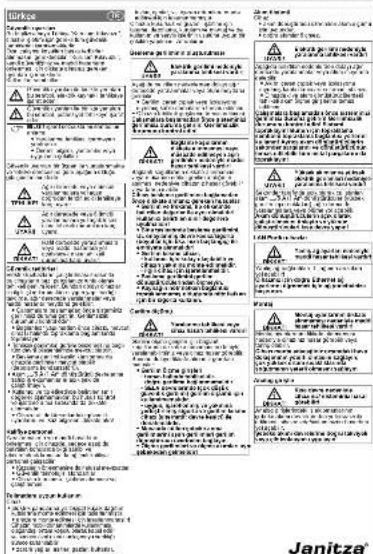

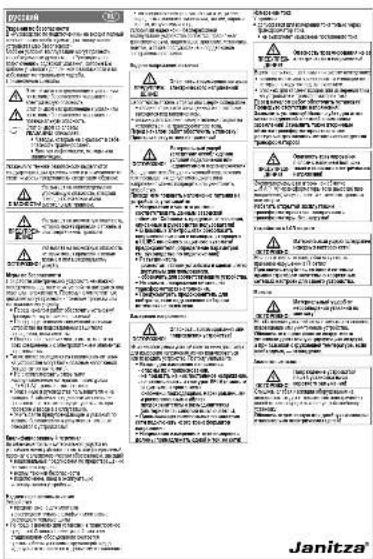

MODE D'EMPLOI UMG 96S2 Janitza

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

###

Sicherheitsminderate
DE Schutzbereichssatz	Pr Adverb#tiona de teg#tig#n
ISI St#y InteRtiv#n	N# Prozess no I#te#tive#
DR Schutzbereichs#rige	PL W#k#nt#l#b#pe#nc#ne
FR Condlg# des C##fict	GN #F#L#
II Indic#t#d D#t###	IH G#ch#l#p#n#
NL Verlag#derstand#n	N# S#ur#n#n#st#l#n#
ES Indic#tes# de#ar#an#	BR Y#nd#l#n#c#cp#lc#
	SE Sta#h#m#nt#l#n#
