MODE D'EMPLOI SL200559609016 HAGER

Cheminement de câbles

Distribuer, équiper, rénover

:hager

Distribuer, équiper et rénover avec Hager

Une solution complète

Du sol au plafond, à l'intérieur des bâtis comme à l'extérieur, nos gammes couvrent l'ensemble des besoins essentiels des utilisateurs.

Une mise en œuvre facile

Nos produits sont conçus pour gagner du temps d'installation sur chaque chantier.

Une installation pérenne

Pour vous, nous concevons des produits toujours plus qualitatifs, esthétiques et innovants.

Pour vous accompagner au quotidien, nos solutions de cheminement de câbles apportent une réponse pour les logements individuels, collectifs et le tertiaire (hôtels, bureaux et commerces).

Sommaire

Nos produits, votre expertise 04

Décoder vos références, c'est facile 06

Les pièces de forme 07

Solutions résidentielles

ATA : système de moulures et appareillage 10

SL: plinthes 12

LFF : goulottes de distribution 14

CLM : goulotte pour climatisation et PAC 16

Solutions tertiaires

GBD/GBA/BKIS : solutions pour les murs 20

VQ/VR/VE/BKB/BKW/UK : solutions pour les sols 22

DAS/DBS : solutions pour les plafonds 26

Références et guides de choix 31

Nos produits, votre expertise

Avec une attention particulière apportée à la mise en œuvre, nos solutions vous font gagner du temps sur tous vos chantiers et offrent une réponse concrète aux besoins des utilisateurs d'aujourd'hui.

Encore plus blanc, toujours plus moderne

Nos gammes de cheminement de câbles s'habillent désormais du nouveau blanc pure RAL 9016. Pour une installation toujours plus esthétique et discrète.

Stockage et transport, un emballage qui fait la différence

Votre packaging carton habituel a été renforcé. Objectif : parer les chocs du transport et les déchirures. Il est également pourvu d'un nouveau système d'ouverture plus pratique à ouvrir sur chantier. En magasin, cela permet de mieux présenter les produits, à l'horizontale comme à la verticale.

Voyez la vie en couleurs !

Fini de perdre du temps à repérer le bon produit dans les rayons ! Suivez notre code couleur pour retrouver facilement vos produits chez votre distributeur.

Exemple avec la gamme ateha

12×20 12×30 12×50 16×30 20×50 20×75

Décoder vos références, c'est facile !

Des ré intellig Vous êtes p Qu'importe, un clin d'œil avez un dou par dimensi

Des références intelligentes

Vous êtes plutôt cerveau gauche ou droit ? Qu'importe, nos références vous indiquent en un clin d'œil taille, fonction et couleur. Et si vous avez un doute, les pastilles et leur code couleur par dimension sont là pour vous guider.

Trouvez vos références

ATA122019016	ATA122019016	ATA122019016	ATA122019016
Gamme	Dimensions Fonctions Teintes / RAL
↓	↓	Moulures	↓
ATA	12 x 20	0 : sans cloison	9016 : pure
	12 x 30	1 : une cloison	8014 : marron
	16 x 30	2 : deux cloisons
	6 x 30
	12 x 50	Pièces de forme
	20 x 50	3 : angle extérieur
	20 x 75	4 : angle intérieur
		5 : angle plat
		6 : embout
		7 : joint de couvercle
		8 : té de dérivation

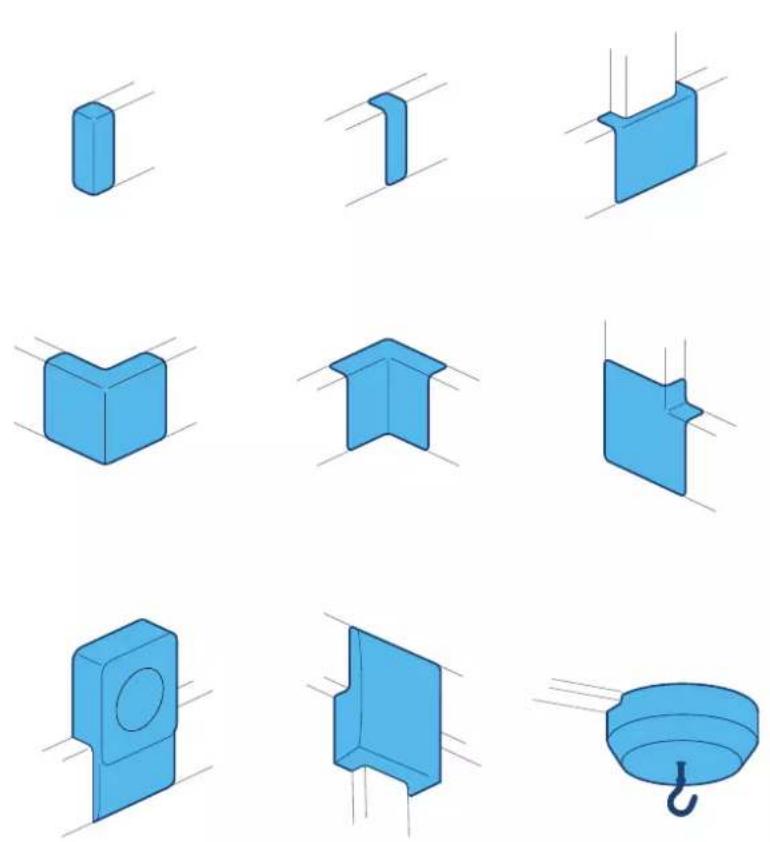

N'oubliez pas

les pièces de forme

Angles, embouts, supports d'appareillage... Les pièces de formes garantissent une installation performante et évolutive, ainsi qu'une protection continue des fils et câbles conformément à la NF C 15-100.

01

Simple

Les pièces de formes et accessoires se clipsent en un tour de main pour vous assurer une mise en œuvre rapide tout en respectant les normes.

02

Esthétique

Optez pour un chantier sans défauts ! Les pièces de formes couvrent une coupe imprécise et assurent une parfaite couverture des fils et câbles.

03

Évolutif

Grâce à leur simplicité d'installation, les pièces de forme facilitent la maintenance ou les modifications de votre installation.

Les solutions résidentielles

Distribuez les fi ls et câbles, équipez les logements et rénovez les intérieurs avec nos gammes dédiées au résidentiel.

• Plinthes et moulures pour rénover et optimiser chaque pièce de la maison.
• Goulottes de distribution pour équiper les parties communes des logements collectifs.
• Goulottes de climatisation pour dissimuler les liaisons de fluides, en intérieur ou en extérieur.

4 gammes pour répondre à tous les besoins de vos clients

Goulottes de climatisation CLM
Page 16

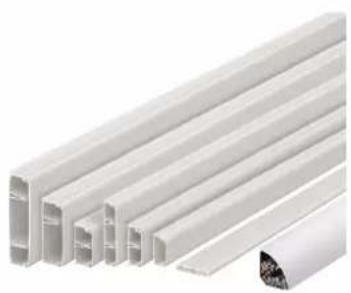

Solution résidentielle - ateha

Caractéristiques techniques

2 coloris disponibles blanc pure ☐BAL 9016,

marron ■ RAL 8014.

Longueur standard : 2 m, 2,10 m.

Version d'angle : moulures EK.

Dimensions et code couleurs

12×20

12×5012×30

20×5016×30 20×75

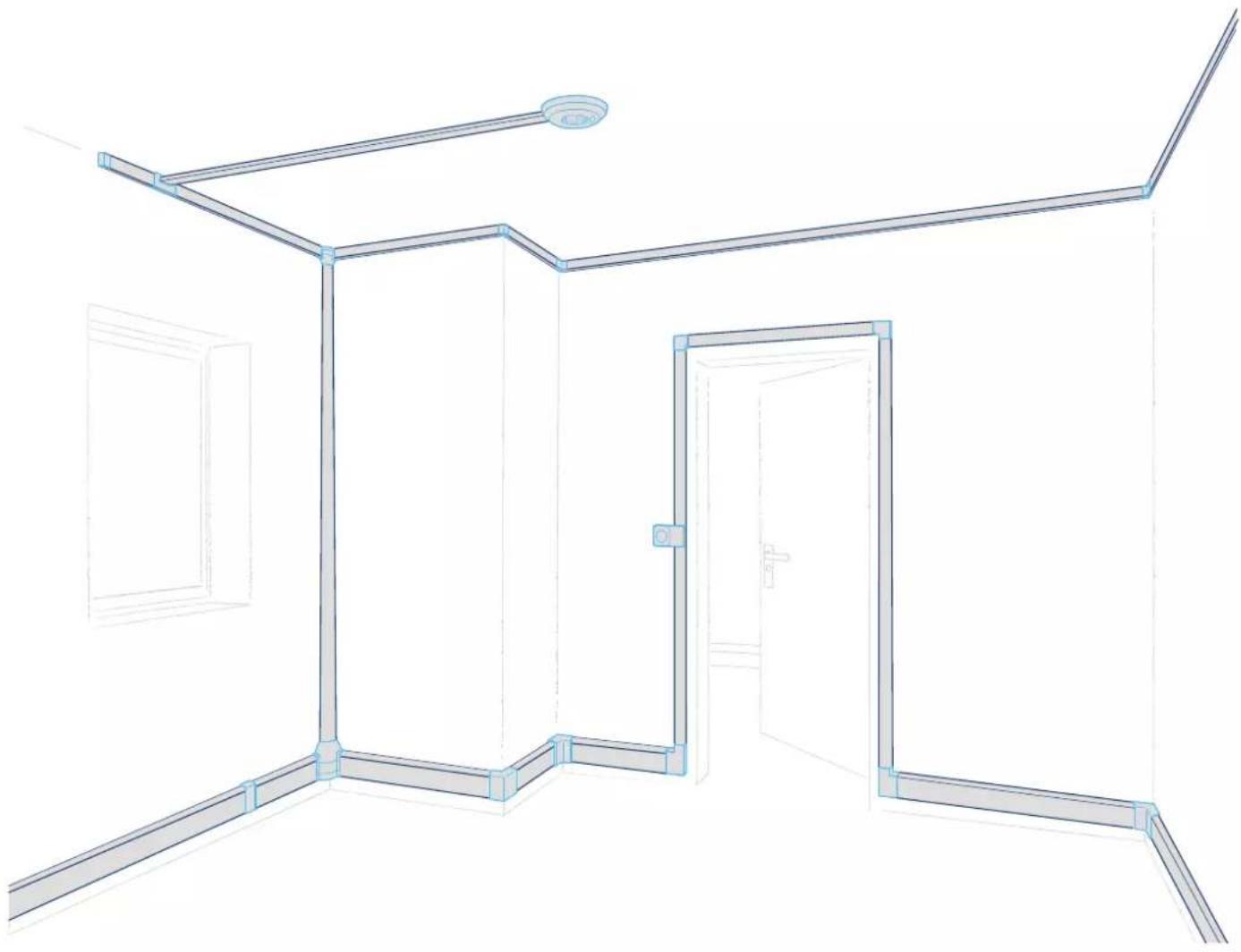

Du sol au plafond, ateha distribue les fils et câbles et permet l'installation des points de commandes grâce à son appareillage en saillie dédié.

Les atouts de la gamme ateha

01 Cloison guide-clous Fixation des profilés facilitée.

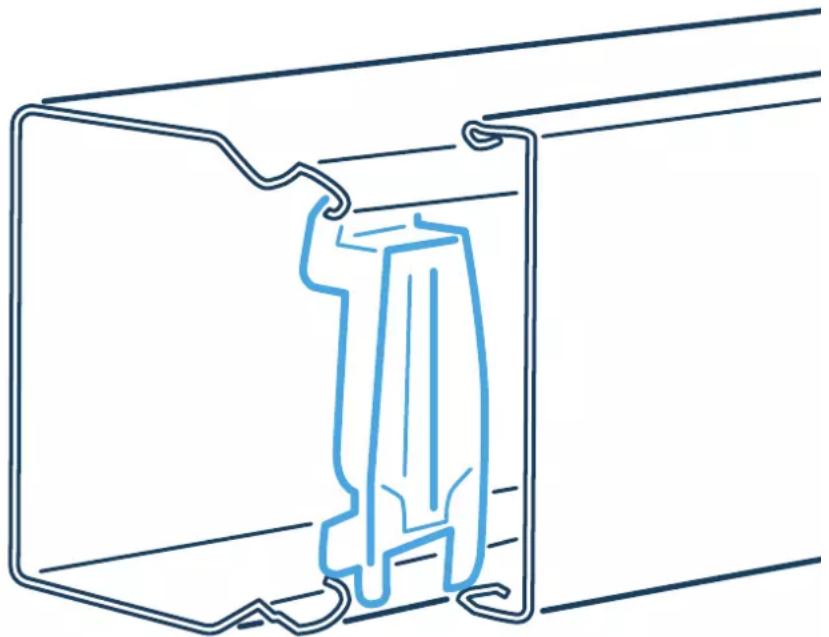

02 Agrafe de retenue des fils
Maintien des fils et câbles. Fermeture du couvercle facile.

03 Point de centre DCL Raccord d'un dispositif luminaire au plafond.

04 Angles variables Angles intérieurs et extérieurs de 83° à 140°.

05 Té de dérivation multifonctions Changement de direction vers les murs ou le plafond.

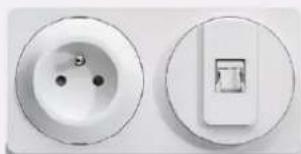

L'appareillage mural saillie idéal pour la rénovation

• Intégration parfaite dans la moulure.
• Version associable ou complet.
• InterBP duo.
• Espace de câblage optimisé.

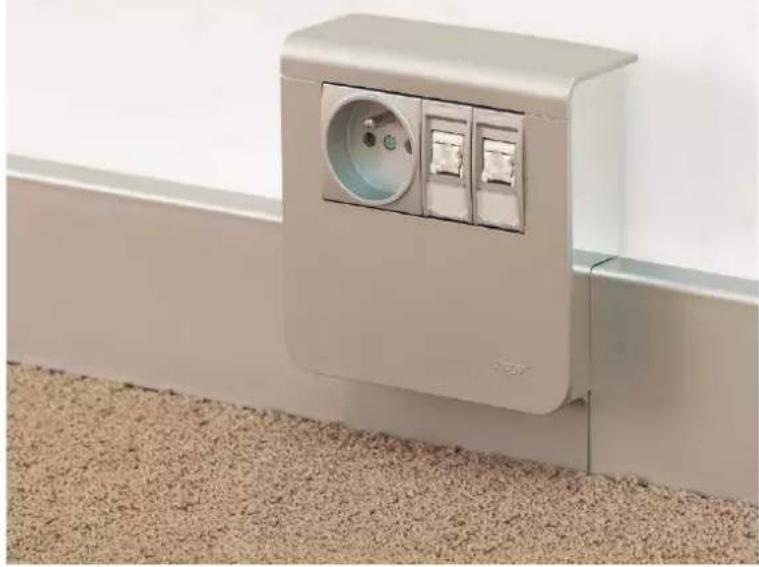

Système de plinthes

Discrète et esthétique, la gamme de plinthes SL est la meilleure amie de vos projets de rénovation. Son large choix de décors de couvercles s'accorde avec toutes les décorations d'intérieur.

Caractéristiques techniques

8 coloris disponibles

Longueur standard : 2 m.

Dimensions et code couleurs

15x10020x5520x8015x10040 IK07 650°C PVCM1 RoHS PEP

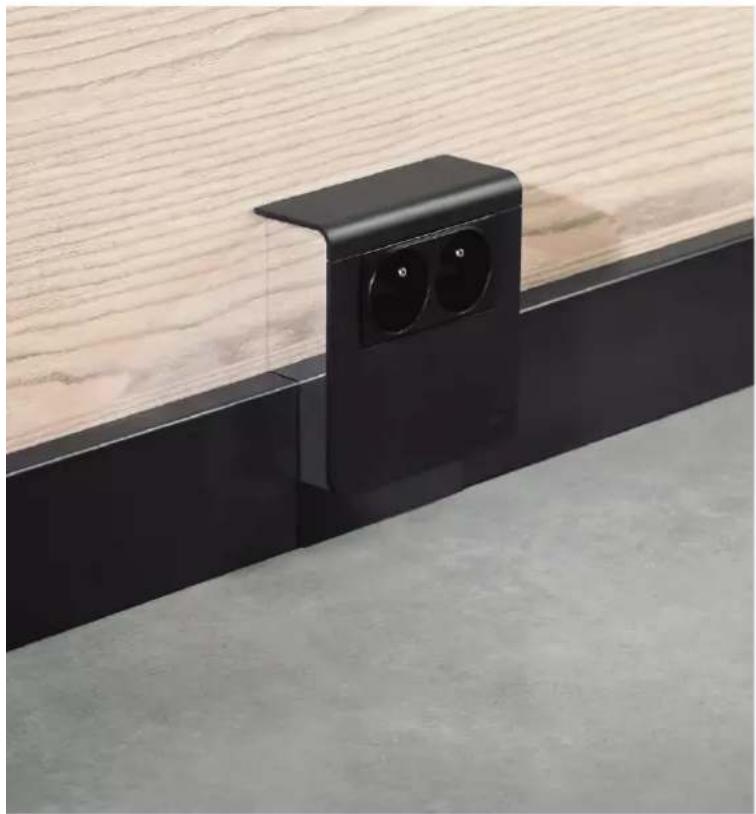

Les atouts de la gamme SL

01

Les pièces de formes Angles intérieurs et extérieurs variables de 83° à 140° pour une finition parfaite.

02

Support d'appareillage Simple ou double, équipé ou vide, compatible avec gallery.

03

Verrouillage du support ¼ de tour.

04

Retenue des fils efficace grâce à un système sur les cloisons de séparation.

Des finitions qui vont vous en faire voir de toutes les couleurs

Couvercle classique

3 couleurs blanc, noir, gris et 5 décors bois.

Couvercle LED

Couvercle avec emplacement LED.

Couvercle avec joint mur/sol

Masque les irrégularités du mur ou du sol pour un résultat impeccable.

Couvercle pour sol moquette Maintien efficacement

la moquette, grâce à une lèvre.

pure

alu

hêtre

chêne

noir

érable

wengé

merisier

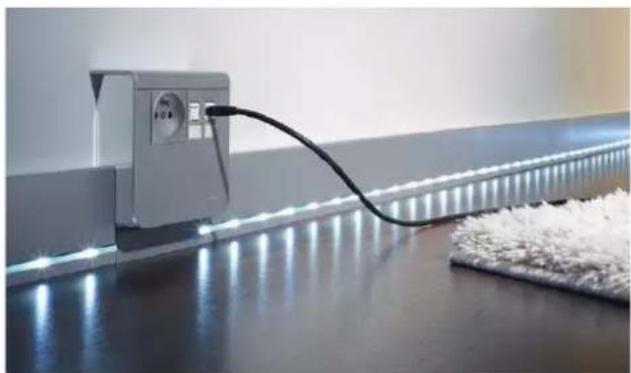

Une idée lumineuse

Dans les zones de passages (couloirs, escaliers...) mais aussi dans les espaces où il est parfois de mise de tamiser les lumières (coin télévision, chambre...), la plinthe spéciale LED est prévue pour accueillir un cordon lumineux et éclairer délicatement le sol. Notre astuce : à combiner avec un détecteur de mouvement dans les couloirs pour un allumage automatique.

Goulottes de distribution

LFF est une gamme idéale quelle que soit la typologie de bâtiments. Avec un large choix de dimensions, LFF s'installe pour l'alimentation des goulottes d'installation, la rénovation des colonnes montantes en résidentiel, la distribution de la fibre optique, les alarmes techniques....

Caractéristiques techniques

3 coloris disponibles pure □BAL 9016, marron ■ RAL 8014, gris ■ RAL 7030.

Longueur standard : 2 m.

17 dimensions disponibles,

à découvrir pages 44 à 51.

Support d'appareillage 45x45 mm

• Disponible en simple, double, triple et quadruple.
• Compatible avec les dimensions 40x90, 40x110, 60x90, et 60x110 mm.
• S'installe avec l'appareillage gallery.

Les atouts de la gamme LFF

01 Socles pré-percés Fixation rapide et aisée.

02 Agrafes coulissantes Maintien des fils et câbles, fermeture du couvercle facile.

03 Angles intérieurs et extérieurs variables de la LFF300600 jusqu'à la LFF601100 (sauf LFF400400)

04 Éclisses rétractables Alignement parfait des socles, facilité de pose.

05 Double verrouillage du couvercle pour plus de sécurité.

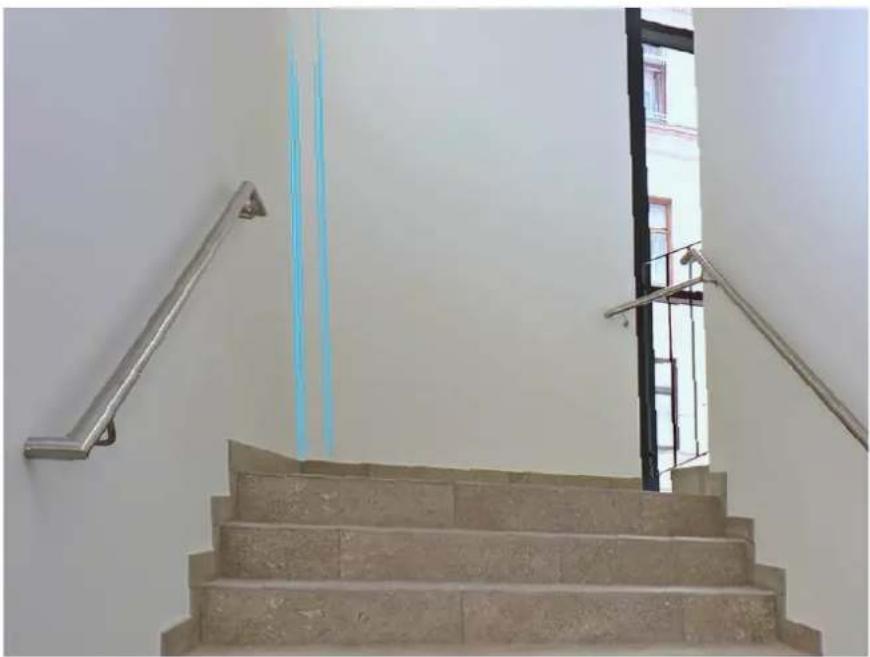

Protection mécanique renforcée

Pour la rénovation des colonnes montantes, les dimensions LFF600900, LFF601500, LFF601900 et LFF602300 sont conformes à l'IK10.

Climatisation et pompe à chaleur

CLM est une solution technique de goulottes spécifiques pour les pompes à chaleur et la climatisation. En intérieur comme en extérieur, CLM dissimule les liaisons de fluides.

Caratéristiques techniques

Disponible en blanc paloma □RAL 9010.

Longueur standard : 2 m.

Dimensions disponibles : 30 x 35, 50 x 65, 65x90 et 75x125.

Les atouts de la gamme CLM

01

Socles pré-percés Fixation facile combinée avec des ergots pour le passage des colliers nylon.

02

Profilé souple Pour rattraper les défauts et irrégularités du mur.

03

Couvercle arrondi Totalement enveloppant pour une finition parfaite.

Les solutions tertiaires

Goulottes, colonnes, colonnettes, boîtes de sol, caniveaux... Déployez le champs des possibles dans les espaces de grandes dimensions.

Distribuez le réseau et l'énergie, équipez les espaces de travail et ajoutez une touche design aux environnements tertiaires.

Des solutions pour les murs

Goulottes à enclipsage direct GBD/GBA/BKIS

Page 20
Des solutions pour les plafonds

Des solutions pour les sols

Boîtes de sol VQ/VR/VE Page 22

Goulottes béton UK Page 23

Des pour Grâce à nos d'installation quel mur pe distribution, là où vous e

Des solutions pour les murs

Grâce à nos solutions de goulottes d'installation à clipsage direct, n'importe quel mur peut devenir une surface de distribution, pour acheminer les énergies là où vous en avez besoin.

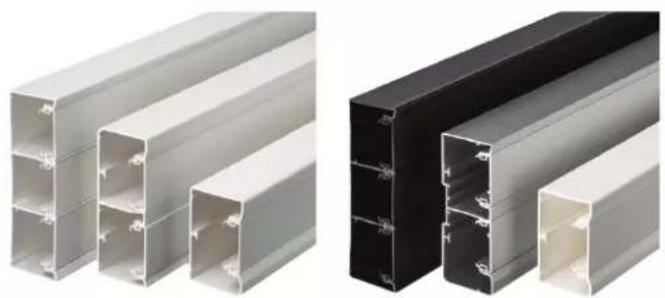

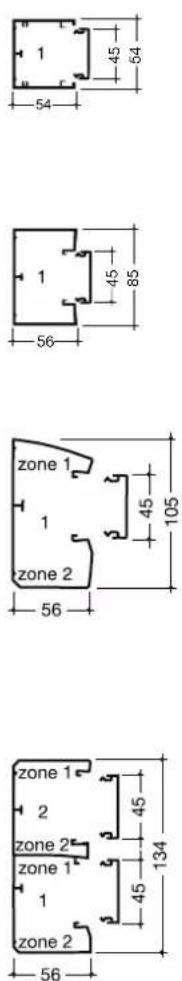

Goulottes à enclipsage direct GBD/GBA : 2 matières, 3 couleurs, 1 à 3 compartiments

Esthétique : en PVC ou aluminium,

3 coloris disponibles (blanc, noir, alu).

Capacité : profondeur jusqu'à 56 mm pour une facilité de câblage.

Sécurité : goulotte entièrement filmée pour la protection sur chantier.

Flexibilité : des angles variables de 83° à 140°.

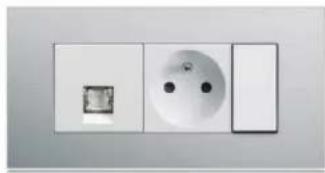

Compatibilité : appareillage gallery 45 x 45.

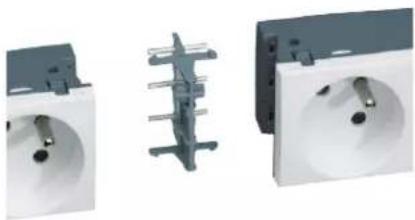

Câblage et raccordement aisés

Les prises gallery spéciales goulottes se raccordent entre elles très facilement grâce à un astucieux accessoire de jonction.

La solution classique

Près du sol ou en allège, le large choix des goulottes d'installation Hager permet de faire face à tous les défis.

Goulottes ajustées

Des angles intérieurs et extérieurs variables, et des angles 3D pour une finition impeccable, quelle que soit l'architecture des lieux.

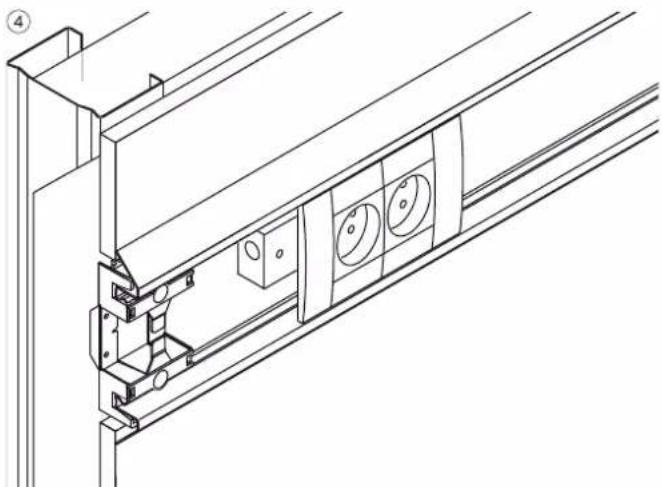

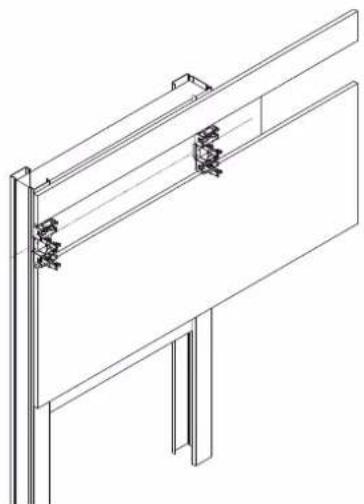

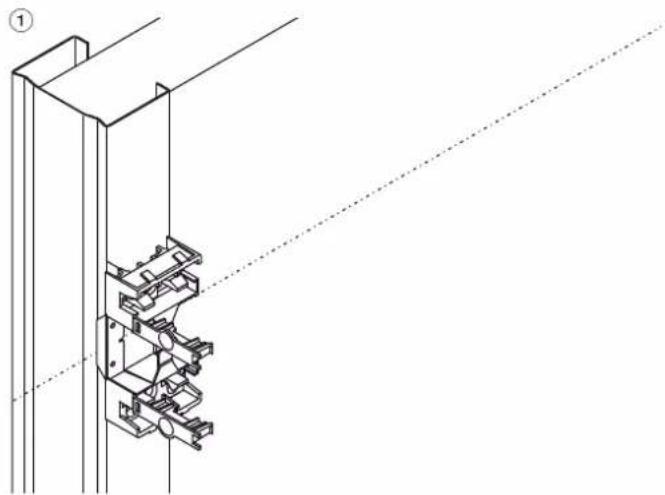

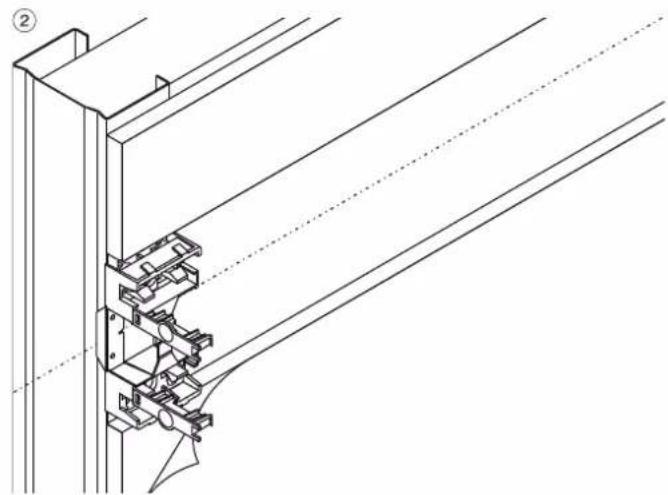

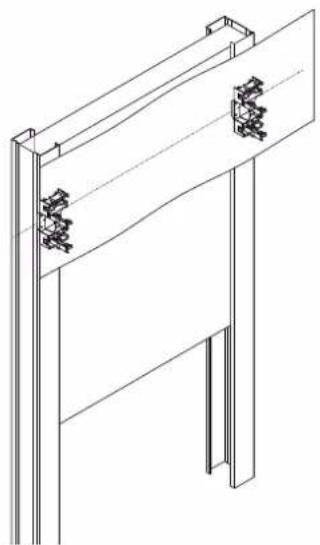

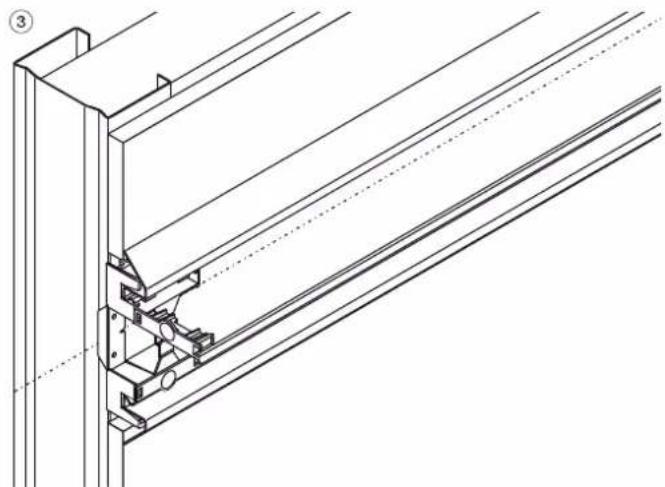

Système BKIS : le summum de l'intégration

Esthétique : cheminement encastré et discret, 3 couleurs standard (blanc ou noir laqué, zingué).

Polyvalent : s'adapte aux cloisons simples ou doubles (12,5 ou 25 mm), disponible en 1 ou 2 compartiments.

Modularité : installation facilement évolutive.

Compatibilité : appareillage gallery 45 x 45.

IP40 IK07

Sans halogène RoHS

Revêtement PVC, parquet, moquette, matériaux innovants : le choix vous appartient.

Des solutions pour les sols

Des solutions élégantes et discrètes, solides et ergonomiques tout autour de vous ; mais jamais dans le passage, peu importe le design de votre espace.

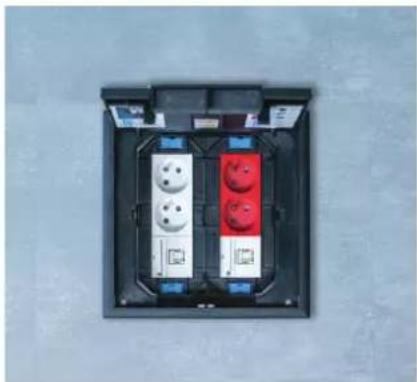

Boîtes de sol VQ/VR/VE : une solution hautement polyvalente et discrète

Polyvalence : s'adapte à tout type ou épaisseur de revêtements.

Modularité : support d'appareillage amovible et réglable en profondeur.

Sécurité : système de verrouillage par griff es crantées pour une haute résistance à l'arrachement. Intelligent : couvercle anti-pincement pour la protection des câbles.

Compatibilité : appareillage gallery 45 x 45.

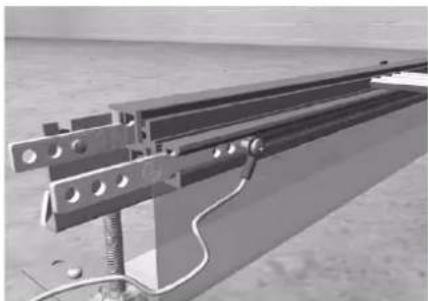

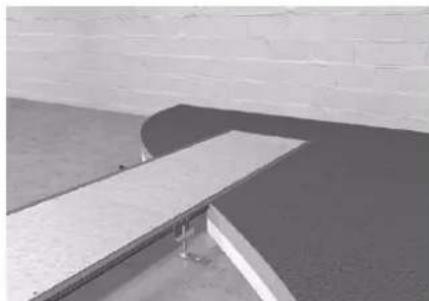

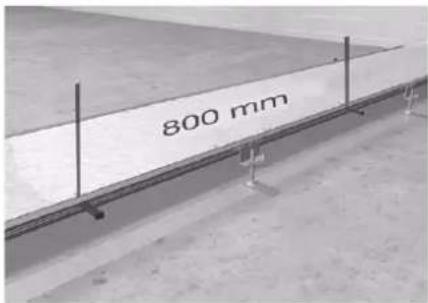

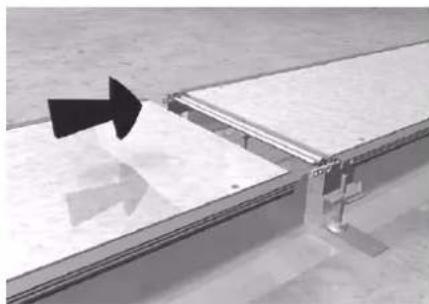

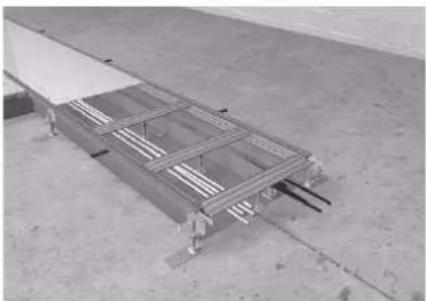

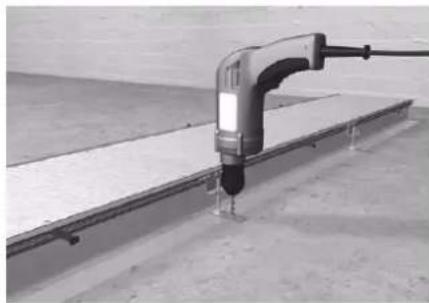

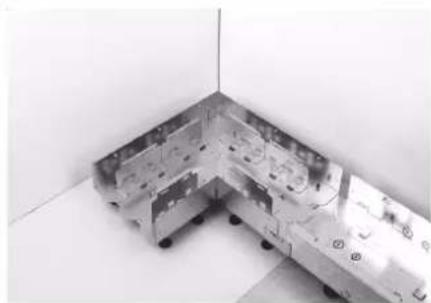

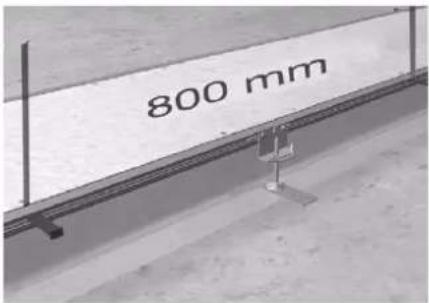

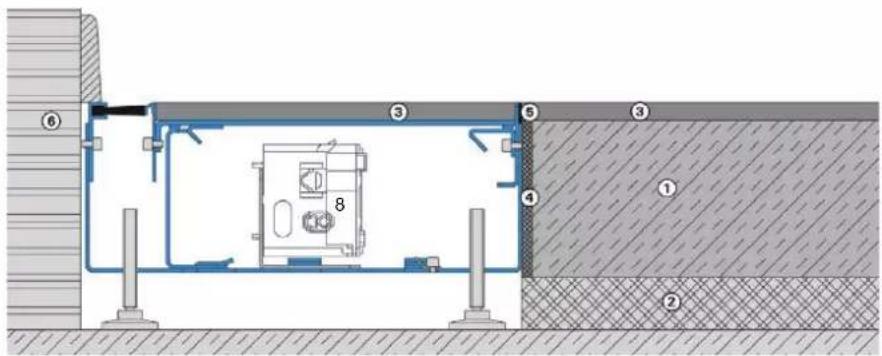

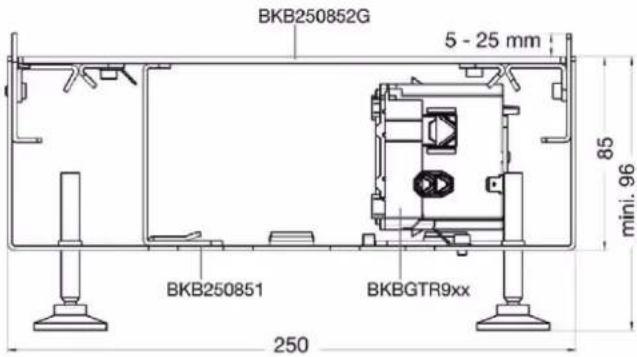

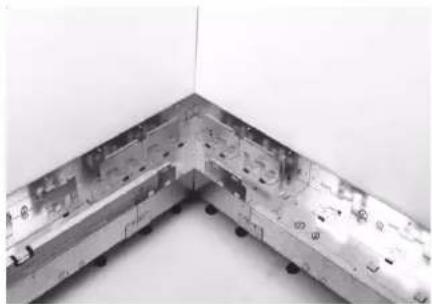

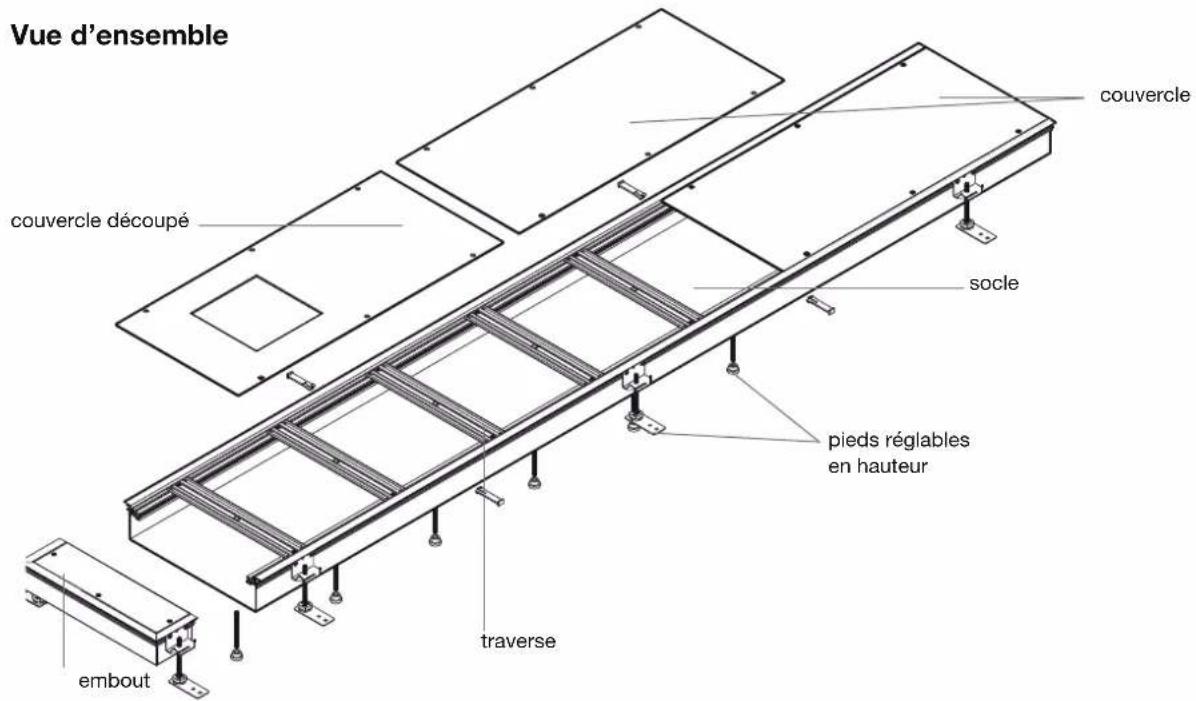

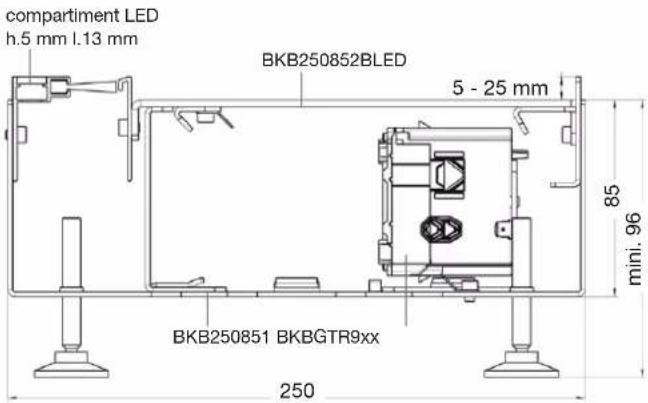

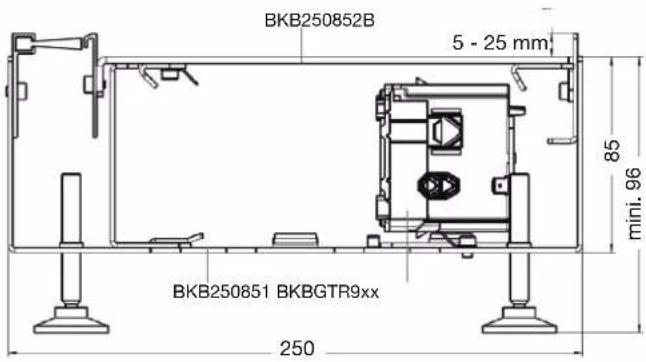

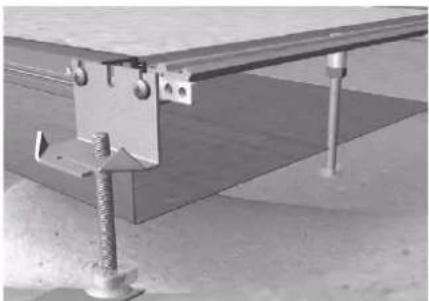

Caniveaux de sol affl eurants BKB et BKW : une solution discrète en ceinturage ou au plus près des bureaux

Spécifi que : adapté aux sols béton. Discrète : intégration parfaite au sol. Évolutive : installation facilement modifié able. Compatibilié : BKW avec les boîtes de sol, les colonnettes et les nourrices, BKB intégre directement l'appareillage gallery.

UK : une goulotte robuste pour intégration dans une chape béton

Choix : 6 dimensions disponibles pour n'importe quel projet. Réseau performant : jusqu'à 3 compartiments pour séparer les courants forts et faibles. Résistant : acier galvanisé. Compatibilité : boîtes de sol, colonnettes et nourrices.

Des solutions pour les sols

Installez toutes les prises courants forts et faibles dont vous avez besoin, en accord avec le style de votre projet, grâce à un large choix de colonnettes et nourrices.

Lorsqu'elles sont équipées.

NRF : nourrice universelle aux possibilités infi nies

Rapidité : modes de fixation multiples (vissée, collée ou par colliers).

Flexibilité : orientation à 360° pour des prises toujours dans le bon sens.

Qualité : boîtier alu anodisé.

Personnalisation : combinaisons multiples pour répondre à tous vos besoins (équipement de 8 à 24 modules, raccordement, câblage...).

Compatibilité : appareillage gallery 45 x 45.

DAP: pré-confi gurable et fait pour durer

Discret et robuste : matériau aluminium disponible en blanc et alu anodisé.

Qualité : embout vissé pour un accès facile à l'appareillage.

Gain de temps : peut être pré-équipée en usine selon les besoins.

Compatibilité : appareillage gallery 45 x 45.

IP30

IK08

RoHS

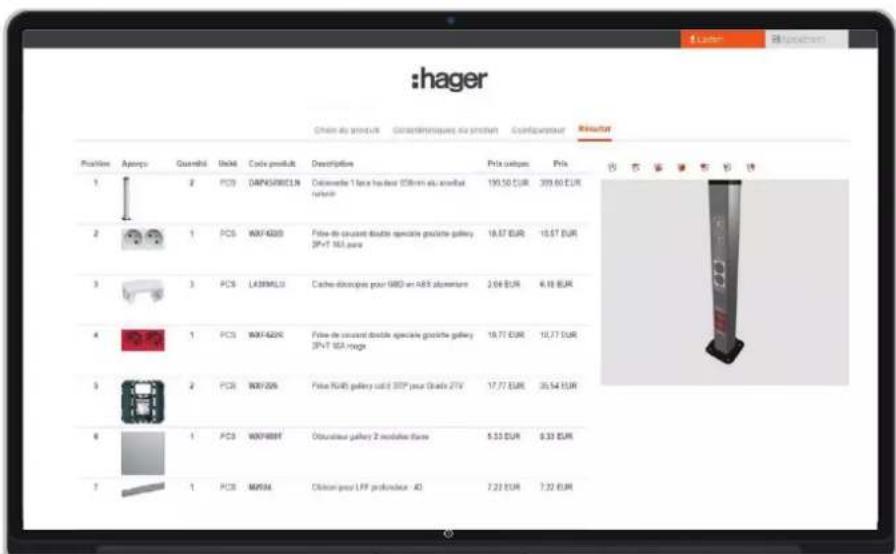

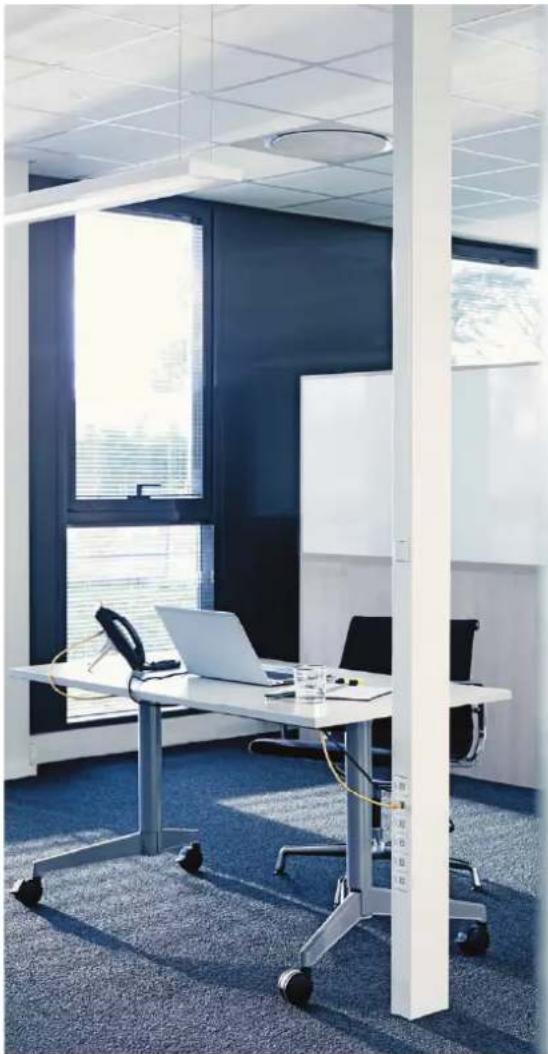

L'expression de la personnalisation

Une tendance forte ? Ne pas suivre la tendance. Si c'est votre cas, nous vous recommandons notre service de personnalisation pour des couleurs, des finitions et des spécifications techniques individuelles créées en fonction de vos besoins. Soyez unique.

:hager Châte au produit Gesamtinéques du produit Coatsigneur Résorer Position Aparcu Guangbili Umbé Crude produit Description Prix utéparte Prix 1 2 PCB DAP45W8CLN Colorimée 1 mars hauteur (30mm et au quartel routier) 2 PCB WXF420S Fôte-de-couvent double speciale guicilde gallery 3PV T 16L para 3 PCB LA38MLU Cadre-diction pour 980 en A85 aluminaire 4 PCB WXF420X Fôte-de-couvent double speciale guicilde gallery 3PV T 16A range 5 PCB WXF70X Fôte-Ru45 gallery cut d STP* pour Grade 2TV 6 PCB WXF889Y Obticateur gallery 2 modules dams 7 PCB MVRM Obton pour LFF production - AG 10.57 EUR 10.57 EUR 2.04 EUR 4.18 EUR 10.77 EUR 10.77 EUR 17.77 EUR 35.54 EUR 5.53 EUR 5.53 EUR

Définissez vos besoins en colonnes, nourrices et boîtes de sol. Accédez à votre configurateur officea : https://hager.com/fr/configurateur-officea

Des coloris précis, des longueurs spécifiques, des formes et des formats spéciaux. Hager propose des possibilités quasi illimitées en matière de solutions personnalisées, et même de matériaux. Faites-nous part de vos besoins et de vos envies.

Des solutions pour les plafonds

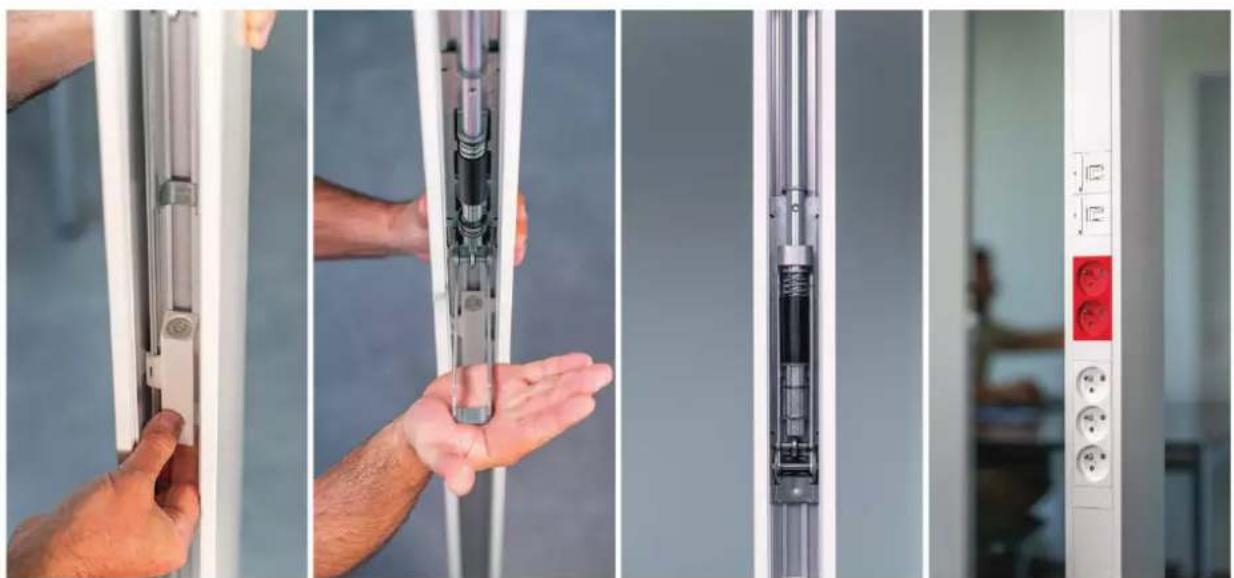

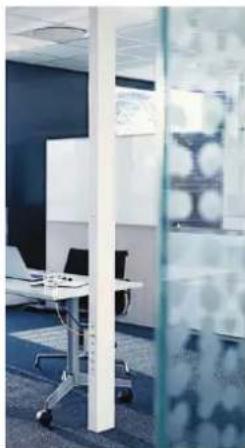

Préconfi gurées et simples à installer, les colonnes font le lien entre le sol et le plafond. Pour un équipement complet au plus près de l'utilisateur.

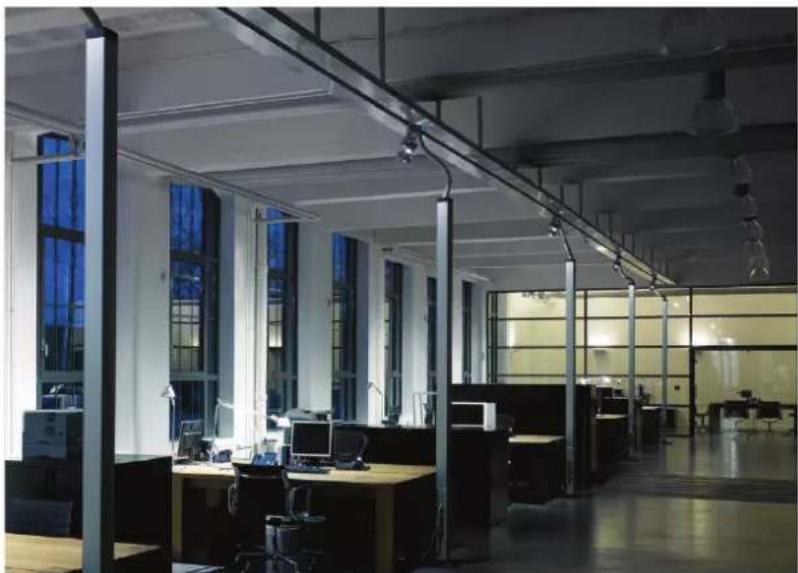

Un chemin de câbles design et unique sur le marché

Choix : 2 dimensions, 2 couleurs blanc et alu anodisé, ou autre sur demande. Polyvalence : peut intégrer les colonnes mobiles et un système d'éclairage. Esthétique : s'intègre dans les architectures intérieures affi rmées.

DAS/DBS : un look moderne pour des bureaux flexibles

Polyvalence : différentes hauteurs standard pour s'installer dans tous les environnements, et sur demande jusqu'à 6 m.

Discret et robuste : matériau aluminium disponible en blanc et alu anodisé.

Adaptabilité : peut être pré-équipée en usine selon les besoins.

Gain de temps : mise en œuvre simple et rapide par un système de verin et de mise à niveau brevetés.

Compatibilité : appareillage gallery 45 x 45.

RoHSIP30 IK08

Les colonnes se mettent en place en moins de 2 minutes, par une seule personne

Après avoir vérifié la verticalité de la colonne, grâce à l'astucieux niveau à bulle intégré, d'un seul geste, vous armez et verrouillez le verin.

Ajustez Armez Verrouillez C'est installé !

Toujours plus de services pour vous

Formations pratiques, planification 3D par BIM, configurations personnalisées, simples et rapides, et assistance locale experte. Nous sommes prêts à vous aider.

Profitez de notre service formation pour maîtriser nos solutions de A à Z.

bimobject®

Pour votre planification 3D, nous mettons à votre disposition une large base de données d'objets BIM.

inapp

Configurateur officea

Définissez les produits personnalisés dont vous avez besoin, simplement et rapidement, en quelques clics. https://hager.com/fr/configurateur-officea

Assistance locale

Nous sommes là où vous êtes. Bénéficiez de l'aide de nos experts à tout moment de votre projet.

Rendez-vous sur : help.hager.fr

Le design élégant de gallery, récompensé par deux prix prestigieux, off re d'innombrables possibilités d'utilisation. 28 finitions sont disponibles pour convenir à toutes les ambiances, dans une richesse de fonctions adaptée aux environnements tertiaires, du sol au plafond.

Tout est une question de compatibilité

Les premières rencontres sont souvent essentielles. La gamme d'appareillages gallery est le partenaire idéal de tous vos projets.

Quel que soit le mode de distribution au sol, au mur ou au plafond, gallery s'intègre parfaitement à nos solutions de cheminements de câbles, partout et avec toutes les fonctions spécifi ques nécessaires pour un bâtiment tertiaire. L'essayer, c'est l'adopter.

GoulotteMultiposte Colonne

内径 内径

Flexible, notre boîte de sol est facilement reconfi gurable.

Encastré

Cheminement de câbles

Découvrez nos solutions de plinthes, moulures et goulottes pour les projets de rénovation résidentielle et d'aménagement des espaces communs ou professionnels. En plus d'une mise en œuvre simple, nos produits sont fl exibles et pérennes pour répondre aux contraintes d'exploitation les plus complexes, ainsi qu'à l'évolution des usages.

appareillage en saillie et moulures

Adaptés à tous

vos chantiers de rénovation.

Livraison : socles et couvercle (couvercle “Ouverture tournevis”) et 2 agrafes/m (sauf 12 x 20).		Longueur standard : 2 m sauf pour les dimensions 12 x 20,12 x 30, 16 x 30 et 6 x 30 (2,10 m),				Indice de protection:IP40, IK07
Certifi cation : EN50085-1/EN50085-2-1		Matériau : PVC rigide
Nota : les bandeaux de couleurs correspondent aux couleurs des étiquettes produits. Une même couleur est valable pour un profilé et pour toutes les pièces de forme qui lui sont associés.- Pour dimensions et capacité des moulures,voir page H.11- Accessoires, voir page H.7- Informations et caractéristiques techniques,voir pages H.10, K.47 ou K.50profondeur x largeur (mm)		Moulure complèteRéf.	Angle extérieur variableRéf.	Angle intérieur variableRéf.	Angle platRéf.	EmboutRéf.
2413	12 x 20 pure ATA122009016	ATA122039016	ATA122049016	ATA122059016	ATA122069016
	marron ATA122008014	ATA122038014	ATA122048014	ATA122058014	ATA122068014
2413	12 x 20 pure ATA122019016	ATA122039016	ATA122049016	ATA122059016	ATA122069016
	marron ATA122018014	ATA122038014	ATA122048014	ATA122058014	ATA122068014
3213	12 x 30 pure ATA123009016	ATA123039016	ATA123049016	ATA123059016	ATA123069016
	marron ATA123008014	ATA123038014	ATA123048014	ATA123058014	ATA123068014
3213	12 x 30 pure ATA123019016	ATA123039016	ATA123049016	ATA123059016	ATA123069016
	marron ATA123018014	ATA123038014	ATA123048014	ATA123058014	ATA123068014
3216	16 x 30 pure ATA163009016	ATA163039016	ATA163049016	ATA163059016	ATA163069016
	marron	ATA163008014	ATA163038014	ATA163048014	ATA163058014	ATA163068014
3216	16 x 30 pure ATA163019016	ATA163039016	ATA163049016	ATA163059016	ATA163069016
32+6	6 x 30 pure ATA630009016 -		-	-

Désignation Couleur Réf. c

Caractéristiques

iale

Boîte de dérivation75 x 75 x 32	s’utilise avecles moulures :ATA1220, ATA1230,ATA1630, ATA1250,ATA2050	puremarron	ATA707599016ATA707598014
Boîte de dérivation115 x 115 x 52	s’utilise avecles moulures :ATA1220, ATA1230,ATA1630, ATA1250,ATA2050	puremarron	ATA711599016ATA711598014

Teintes : pure (RAL 9016)					Structure d'une dimension référence		fonction	teinte RAL
		marron	(RAL 8014)		ATA122009016	12 x 20	0	9016
	Joint de couvercle	Té, dérivation, 3D et tour de porte	Adaptateur ATA / SL sur EK	Support pour appareill. saillie ateha	Support double pour appareill. saillie ateha	Support pour appareill. saillie Legrand/ASLTM	Support double pour appareill. saillie Legrand/ASLTM	Support pour AlréaTM
	Réf.	Réf.	Réf.	Réf.	Réf.	Réf.	Réf.	Réf.
	ATA122079016	ATA122089016	EK40040839016	ATA123919016	ATA123929016	ATA122199016	ATA122499016	ATA122399016
	ATA122078014	ATA122088014 -	-	-	ATA122198014 -		-
	ATA122079016	ATA122089016	EK40040839016	ATA123919016	ATA123929016	ATA122199016	ATA122499016	ATA122399016
	ATA1122078014	ATA122088014 -	-	-	ATA122198014 -		-
	ATA123079016	ATA123089016	EK40040839016	ATA123919016	ATA123929016	ATA123199016	ATA123499016	ATA123399016
	ATA123078014	ATA123088014 -	-	-	ATA123198014 -		-
	ATA123079016	ATA123089016	EK40040839016	ATA123919016	ATA123929016	ATA123199016	ATA123499016	ATA1233399016
	ATA123078014	ATA123088014 -	-	-	ATA123198014 -		-
	ATA163079016	ATA163089016	EK40040839016	ATA163919016	ATA163929016	ATA123199016	ATA123499016	ATA123399016
	ATA163078014	ATA163088014 -	-	-	ATA123198014 -		-
	ATA163079016	ATA163089016	EK40040839016	ATA163919016	ATA163929016	ATA123199016
	-	-	-	-	-	-	-	-

pure (RAL 9016)
Structure d'une dimension
fonction
teinte
marron
(RAL 8014)
ATA122009016 12 x 20
0
9016

ATA122079016	ATA122089016	EK40040839016	ATA123919016	ATA123929016	ATA122199016	ATA122499016	ATA122399016
ATA122078014	ATA122088014 -	-	-	ATA122198014 -		-
ATA122079016	ATA122089016	EK40040839016	ATA123919016	ATA123929016	ATA122199016	ATA122499016	ATA122399016
ATA122079014	ATA122088014 -	-	-	ATA122198014 -	-
ATA123079016	ATA123089016	EK40040839016	ATA123919016	ATA123929016	ATA123199016	ATA123499016	ATA123399016
ATA123078014	ATA123088014 -	-	-	ATA123198014 -		-
ATA123079016	ATA123089016	EK40040839016	ATA123919016	ATA123929016	ATA123199016	ATA123499016	ATA123399016
ATA122079014	ATA123088014 -	-	-	ATA123198014 -		-
ATA163079016	ATA163089016	EK40040839016	ATA163919016	ATA163929016	ATA123199016	ATA123499016	ATA123399016
ATA163078014	ATA163088014 -	-	-	ATA123198014 -		-
ATA163079016	ATA163089016	EK40040839016	ATA163919016	ATA163929016	ATA123199016	DATA123499016	ATA123399016
-	-	-	-	-	-	-	-

Désignation Caractéristiques
Couleur
Réf. ciale

ATA63059

ATA63069
Point de centre ATA630599016s'utilise avec
les moulures :
ATA12200
ATA63000
Point de centre DCL
s'utilise avec
les moulures :
livré avec connecteur
ATA12200
et crochet à visser
ATA12300
au plafond
ATA63000
pure
ATA630699016

Livraison : socles et couvercle (couvercle “Ouverture tournevis”) et 2 agrafes/m (sauf 12 x 20).Certifi cation : EN50085-1/EN50085-2-1 [NF]		Longueur standard : 2 m sauf pour les dimensions 12 x 20,12 x 30, 16 x 30 et 6 x 30 (2,10 m),Matériau : PVC rigide
Nota : les bandeaux de couleurs correspondent aux couleurs des étiquettes produits. Une même couleur est valable pour un profilé et pour toutes les pièces de forme qui lui sont associés.- Pour dimensions et capacité des moulures, voir page H.11- Accessoires, voir page H.7- Informations et caractéristiques techniques, voir pages H.10 K.47 ou K.50profondeur x largeur (mm)	Moulure complèteRéf.	Angle extérieur variableRéf.	Angle intérieur variableRéf.	Angle platRéf.	EmboutRéf.
[IMAGE]	12 x 50 pure ATA125009016 ATA125039016 ATA125049016 ATA125059016 ATA125069016
[IMAGE]	12 x 50 pure ATA125019016 ATA125039016 ATA125049016 ATA125059016 ATA125069016
[IMAGE]	12 x 50 pure ATA125029016 ATA125039016 ATA125049016 ATA125059016 ATA125069016
[IMAGE]	20 x 50 pure ATA205009016 ATA205039016 ATA205049016 ATA205059016 ATA205069016
	marron ATA205008014 ATA205038014 ATA205048014 ATA205058014 ATA205068014
[IMAGE]	20 x 50 pure ATA205019016 ATA205039016 ATA205049016 ATA205059016 ATA205069016
[IMAGE]	20 x 50 pure ATA205029016 ATA205039016 ATA205049016 ATA205059016 ATA205069016
[IMAGE]	20 x 75 pure ATA207529016 ATA207539016 ATA207549016 ATA207559016 ATA207569016

Boîte de dérivation75 x 75 x 32	s’utilise avecles moulures :ATA1220, ATA1230,ATA1630, ATA1250,ATA2050	puremarron	ATA707599016ATA707598014
Boîte de dérivation115 x 115 x 52	s’utilise avecles moulures :ATA1220, ATA1230,ATA1630, ATA1250,ATA2050	puremarron	ATA711599016ATA711598014

Teintes :pure (RAL 9016)marron(RAL 8014)

Structure d'une dimension fonctionteinte référenceATA122009016 12 x 20 0 9016

Joint de couvercleRéf.

Té, dérivation, 3D et tour de porteRéf.

Adaptateur ATA / SL sur EKRéf.

Support pour appareill. saillie atehaRéf.

Support double pour appareill. saillie atehaRéf.

Support pour appareill. saillie Legrand/ASLTMRéf.

Support double pour appareill. saillie Legrand/ ASI TMRéf.

Support pour AlréaTMRéf.

ATA125079016

ATA125089016

EK40040839016

ATA125919016

ATA125929016

ATA125199016

ATA125499016

ATA125399016

ATA125079016

ATA125089016

EK40040839016

ATA125919016

ATA125929016

ATA125199016

ATA125499016

ATA125399016

ATA1125079016

ATA125089016

EK40040839016

ATA125919016

ATA125929016

ATA125199016

ATA125499016

ATA125399016

ATA205079016

ATA205089016

EK40040839016

ATA205919016

ATA205929016

ATA125199016

ATA125499016

ATA125399016

ATA205078014

ATA205088014 - -

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

ATA205078014

ATA205088014

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

ATA125079016

ATA205079016

ATA205089016

EK40040839016

ATA205919016

ATA205929016

ATA125199016

ATA125499016

ATA125399016

ATA205089016

ATA205089016

EK40040839016

ATA205919016

ATA205929016

ATA125199016

ATA125499016

ATA125399016

ATA20579016

ATA207589016

EK40040839016

-

-

-

-

-

ATA207589016

ATA207589016

EK40040839016

-

-

-

-

-

Désignation Caractéristiques Couleur Réf. c ^®

Support universel 60 mm pour ATA/LF

90 x 90 x 42 mm

pure

ATA806199016

Support universel 60 mm + adaptateur ATA

90 x 90 x 42 mm

pure

ATA806099016

Livraison : socles, couvercle et agrafes "Ouverture Tournevis".Longueur standard : 2,5 m, autre longueur sur demande, max. 6 mMatériau : PVC rigide
	Moulure complèteRéf.	Angle extérieurRéf.	Angle intérieur Angle platRéf.	Angle intérieur 3DRéf.	EmboutRéf.	Joint de couvercleRéf.
- Pour dimensions et capacité des moulures, voir page H.11profondeur x largeur (mm)	40 x 40 pure EK4004009016 EK4004039016 EK4004059016 EK4004089016 EK4004069016 EK4004079016
Interconnexion des systèmes- Pour dimensions et capacité des moulures, voir page H.11profondeur x largeur (mm)	Moulure complète[IMAGE]Réf.	Dérivation sur ATA 12 x 20 ATA 12 x 30 ATA 6 x 30[IMAGE]Réf.	Adaptateur ATA / SL sur EKRéf.
40 x 40 pure - EK40040829016 EK40040839016[IMAGE]

AFOUTILPISTOLET

ATACOLLE

AFVISTC6023

L5561

L5562

LED06WEISS

LEDTR100

SL200809LED9011

Désignation Caractéristiques Réf. c

lale

Pistolet pour cartouche de colle rigide

Cartouche de colle rigide blanc

contenance : 0,3 | blanc

Clous tête plate AFCLOUSM=188 mm,

∅ = 2,5 mm

L = 25 mm,

∅ = 2,5 mm

Clous tête homme AFTH1520C20Oldn,

∅ = 1,5 mm

L = 25 mm,

∅ = 1,5 mm

L = 30 mm,

∅ = 1,5 mm

Sachet de 250 vis

L = 23 mm, ∅ = 6 mm

pour fixation en cloison

crease, type BA 13

Pince à découper

pour découper des

moulures à 45° et 90°

jusqu'à 10 mm de

Pince pour sortie

pour découper la paroi

latérale d'une goulotte

et permettre le

passage d'un câble

sachet de 50 agrafes

pour ATA12300/12301

ATA16300/1630

Sachet de 30 agrafes

pour ATA12500

ATA12501

ATA12502

ATA20500

ATA20501

ATA20502

couleur : bleu

pour ATA20752 Sachet de 20 AGA00075

Bandes LED-flexible

6 m blanc

AFOUTILPISTOLET

ATACOLLE

AFCLOUSM125

AFTH1525CLOUS

AFTH1530CLOUS

AFVISTC6023

L5561

L5562

ATA99030

ATA99050

Diamètre et section des fils et des câbles

en courant fort et faible

	∅ extérieur appro.en mm	section en mm^2
fil : H 07 V
1,5 2,8 6,2
2,5 3,4 9,1
4 3,9 11,9
6 4,7 17,3
câble téléphone - STY1
1 paire 3,8 11,3
2 paires 4,9 18,9
3 paires 5,2 21,2
4 paires 5,7 25,5
5 paires 6,1 29,2
câble données - Cat 5
FTP 100 Ω 4 paires 6,0 28	3
L 120 120 Ω 4 paires 8 x 5	40,0
L 120 120 Ω 8 paires 10,5	x 8 84,0
câble télévision
coax 75 Ω 7,0 38,5

	∅ extérieur appro. en mm	section en mm^2
câble U1000R02V - H07RNF
2 x 1,5	8,4 55,4
2 x 2,5	9,6 72,4
2 x 4	10,5	86,6
2 x 6	11,8	109,4
3 x 1,5	8,8 60,8
3 x 2,5	10,0	78,5
3 x 4	11,0	95,0
3 x 6	12,9	130,7
4 x 1,5	9,6 72,4
4 x 2,5	11,0	95,0
4 x 4	12,2	116,9
4 x 6	14,2	158,4
5 x 1,5	10,0	78,5
5 x 2,5	11,6	105,7
5 x 4	13,5	143,1
5 x 6	15,5	188,7

Dimensions pièces de forme

pour les profilés	angle extérieurcote en mm	angle intérieurcote en mm	angle platcote en mm	emboutcote en mm	joint de couverclecote en mm
ATA12200/12201	26,5	48	50	24	24
ATA12300/12301	26,5	48	58	24	24
ATA12500/12501/12502	26,5	48	78	24	24
ATA16300/16301	26,5	49,5	58	24	24
ATA20500/20501/20502	26,5	54	78	24	24
ATA20752	26,5	54	100	24	24

pour les profilés	té, dérivation et 3D cote en mm	support appareillage ateha cote en mm		support appareillage saillie Legrand cote en mm		support Alréa cote en mm	boîte de dérivation cote en mm
		simple	double	simple	double
ATA12200/12201	72	77	154	66	128	62	-
ATA12300/12301	80	77	154	66	128	62	-
ATA12500/12501/12502	102	77	154	66	128	62	-
ATA16300/16301	85	77	154	66	128	62	-
ATA20500/20501/20502	114	77	154	66	128	62	-
ATA20752	140	-	-	-	-	-	-
ATA70759	-	-	-	-	-	-	77
ATA71159	-	-	-	-	-	-	114

Pour toutes les pièces de formes, recouvrement du couvercle = 10 mm maximum

Capacités de câblage

Moulures

Plinthes

	comparti-ment	dimen-sionsA x B	nombre de filsen mm ^2				nombre de câbles Section par com-partiment en mm ^2
			1,5 2,5	4 6 3x2	5 mm		^2	∅ max. nominale utile

références moulures

ATA12200 1 13	x 24 18 13 9	6 1 11,5	26	113
ATA12201 1		13 x 24 7		5	3	2	0	7,5	90	45
	2		7	5	3	2	0	7,5	90	45
ATA12300 1 13	x 32 24 19 1	5 10 2 11,5	281	141
ATA12301 1		13 x 32 10		8	6	4	1	11,5	128	64
	2		10	8	6	4	1	11,5	128	64
ATA12500 1 13	x 52 44 36 2	3 16 4 11,5	551	276
ATA12501 1		13 x 52 29		24	15	11	3	11,5	313	157
	2		11	8	5	4	1	11,5	127	64
ATA12502	1	16 x 32 11		8	5	4	1	11,5	128	64
	2		15	12	7	6	1	11,5	162	82
	3		11	8	5	4	1	11,5	128	64
ATA16300	1	16 x 32	32	26	17	12	3	12,5	372	186
ATA16301	1	16 x 32 14		11	7	5	1	12,5	160	80
	2		14	11	7	5	1	12,5	160	80
ATA20500	1	20 x 52	69	51	37	30	6	16,5	817	409
ATA20501	1	20 x 52 46		34	25	16	4	16,5	546	273
	2		19	14	9	6	1	16,5	227	114
ATA20502	1	20 x 52 19		14	9	6	1	16,5	227	114
	2		23	17	12	9	1	16,5	274	137
	3		19	14	9	6	1	16,5	227	114
ATA20752	1	20 x 74 19		14	9	6	1	16,5	227	114
	2		51	43	32	21	5	16,5	613	307
	3		19	14	9	6	1	16,5	227	114

référence moulure d'angle EK

EK400400	1	40 x 40	24	16	12	8	2	16	300	150
	2		24	16	12	8	2	16	300	150

	comparti-ments	nombre de fils en mm^2				nombre de câbles
références plinthes 1,5 2,5 4 6		3 x 1,5 mm				^2	3 x 2,5 mm^2	∅ max.
SL20055 1		14	11	7	4	2	1	15
	2	30	21	15	9	3	2	15
SL20080 1		14	11	8	6	1	1	15
	2	23	14	10	7	2	2	15
	3	35	21	15	11	4	2	15
SL20115 1		14	11	7	5	1	1	15
	2	18	14	9	6	2	2	15
	3	35	27	19	12	5	3	15
	4	52	33	23	15	5	3	15

ATA Des conducteurs de 1,5 ou

2,5 mm ^2 peuvent être placés dans les compartiments 1, 2, 3, 4 et 5.

En fonction de la taille des vis utilisée pour la fixation du profilé, le compartiment 3 ne sera plus disponible.

Livraison: socle fond percé (sauf LF100100), couvercle, agrafes à partir de la larg. 60 mm.Couvercle "Ouverture Tournevis" à partir de LFF200350Matériau: PVC rigide.		Longueur standard: 2 m, autre longueur sur demande, max. 6 mCertifi cation: EN50085-1/EN50085-2-1à partir de la LF200350		Indice de protection: système IP40, IK07à partir de LFF20035
		Goulotte complètesocleet couvercleRéf.	Angle extérieurvariable*Réf.	Angle intérieurvariable*Réf.
- Diamètre et section des fi ls,voir page H.27- Accessoires, voir page H.24- Informations et caractéristiquestechniques, voir pages K.47 ou K.50profondeur x largeur (mm)	10 x 12 pure LF1001009016	-
	marron LF1001008014	-
+15+15	15 x 15 pure LF1501509016	-
	marron LF1501508014	-
-20+20	20 x 20 pure LF2002009016	-
	marron LF2002008014	-
+33+20	20 x 35 pure LFF2003509016	LFF2003539016 LFF2003549016
	marron LFF2003508014 LFF2003538014 LFF2003548014
+33+20	20 x 35 pure LFF2003609016	LFF2003539016 LFF2003549016
+30+30	30 x 30 pure LFF3003009016	LF3003039016 LF3003049016livrée avec 2 éclisses
+45+30	30 x 45 pure LFF3004509016	LF3004539016 LF3004549016livrée avec 2 éclisses
+57+30	30 x 60 pure LFF3006009016	LFF3006039016* LFF3006049016*livrée avec4 agrafes M7239et 2 éclisses

* Angles variables uniquement pour le profi lé LFF300600

Teintes : marron (8014)						pour service sur mesure voir page H.57
	Angle plat	Embout	Joint de couvercle	Joint de fond	Té et croix	Agrafe
	Réf.	Réf.	Réf.	Réf.	Réf.	Réf.
	-	-	-	-	-	-
	-	-	-	-	-	-
	-LF1501569016 -	-	-	-
	-LF1501568014 -	-	-	-
	-LF2002069016 -	-	-	-
	-LF2002068014 -	-	-	-
	LFF2003559016 LFF2003569016 LFF2003579016 - LFF2003589016 -
	LFF2003558014 LFF2003568014 LFF2003578014 - LFF2003588014 -
	LFF2003559016 LFF2003569016 LFF2003579016 - LFF2003589016 -
	LF3003059016 LF3003069016 - LFF60J9016 LF3003089016 -
	LF3004559016 LF3004569016	-	LFF60J9016 LF3004589016 -
	LFF3006059016 LFF6006069016 LFF06079016 LFF60J9016 LF3006089016 M7239

Livraison : socle fond percé (sauf LF400400) et éclisses. Couvercle "Ouverture Tournevis". Longueur standard : 2 m, autre longueur sur demande, max. 6 m

Matériau : PVC rigide.

Certifi cation : EN50085-1/EN50085-2-1 NF

Indice de protection : système IP40, IK07

Profondeur x largeur (mm)		Goulotte complètesocleet couvercleRéf.	CloisonRéf.	Angleextérieur variable*Réf.	Angle interieurvariable*Réf.
40x 40 pure LFF4004009016		- LF4004039016 LF4004049016
		gris LFF4004007030 - LF4004037030 LF4004047030livrée avec2 éclisses
40x 60 pure LFF4006009016		M2024 LFF4006039016* LFF4006049016*
		gris LFF4006007030 M2024 LFF4006037030* LFF4006047030*livrée avec4 agrafes M7239et 2 éclisses
40x 90 pure LFF4009009016		M2024 LFF4009039016* LFF4009049016*
		gris LFF4009007030 M2024 LFF4009037030* LFF4009047030*livrée avec4 agrafes M7248et 2 éclisses
40x 110 pure LFF4011009016		M2024 LFF4011039016* LFF4011049016*
		livrée avec4 agrafes M7249et 2 éclisses

Désignation Caractéristiques Couleur Réf. ciale

Supports pour LFF4009009016 pure LFF71U0909016

d'appareillage

entraxe 60 mm [phone] [phone]

Teintes : pure (9016)

gris (7030)

pour service

sur mesure

voir page H.57

Angle plat

Réf.

Embout

Réf.

Joint de couvercle

Réf.

Joint de fond

Réf.

Té et croix

Réf.

Support d'appareillage 45 x 45 mm

Réf.

Agrafe

Réf.

LF4004059016 LF4004069016 - LFF60J9016 LF4004089016 --

LF4004057030 LF4004067030 -- LF4004087030 --

LFF4006059016 LFF6006069016 LFF06079016 LFF60J9016 LF4006089016 - M7239

LFF4006057030 LFF6006067030 -- LF4006087030 - M7239

LFF4009059016 LFF6009069016 LFF09079016 LFF60J9016 LF4009089016 LFF71H0909016 M7248

LFF4009057030 LFF6009067030 -- LF4009087030 - M7248

LFF4011059016 LFF6011069016 LFF11079016 LFF60J9016 LF4011089016 LFF71H1109016 M7249

	Désignation Caractéristiques Réf. c		Couleur	iale
	Extensions pour supportappareillage 45 x 45	pour support: - LFF71H0909016	pure	LFF71H0999016
LFF71H099		- LFF71H1109016	pure	LFF71H1199016
	Boîtes d'isolation	pour support 45 x 45(assemblage pour supports multiples)	noir	LFF79H
LFF79U		pour support entraxe 60	noir	LFF79U

Livraison: socle fond percé, couvercle, agrafes et éclisses. Couvercle "Ouverture Tournevis".Longueur standard: 2 m, autre longueur sur demande, max. 6 m		Matériau: PVC rigide.Certifi cation: EN50085-1/EN50085-2-1NF		Indice de protection :système IP40, IK07,* longueur IP40, IK10
		Goulotte complètesocleet couvercleRéf.	CloisonRéf.	Angle extérieurvariable*Réf.	Angle intérieurvariable*Réf.
- Diamètre et section des fi ls,voir page H.28- Accessoires, voir page H.24- Informations et caractéristiquestechniques, voir pages K.47 à K.50profondeur x largeur (mm)
	60 x 60 pure LFF6006009016 - LFF6006039016*gris LFF6006007030 - LFF6006037030* livrée avec 4 agrafesM7239 et 2 éclises	LFF6006049016*LFF6006047030*livrée avec 4 agrafesM7239 et 2 éclises
	60 x 90 pure LFF6009009016* M2026 LFF6009039016* LFF6009049016*gris LFF6009007030* M2026 LFF6009037030* LFF6009047030*livrée avec 4 agrafesM7248 et 2 éclises
	60 x 110 pure LFF6011009016 M2026 LFF6011039016* LFF6011049016*gris LFF6011007030 M2026 LFF6011037030* LFF6011047030*livrée avec 4 agrafesM7249 et 2 éclises
	60 x 150 pure LFF6015009016* M2026 LF6015039016 LF6015049016gris LFF6015007030* M2026 LF6015037030 LF6015047030livrée avec 4 agrafesM7250 et 2 éclises
	60 x 190 pure LFF6019009016* M2026 LF6019039016 LF6019049016livrée avec 4 agrafesM7251 et 2 éclises
	60 x 230 pure LFF6023009016* M2026 LF6023039016 LF6023049016livrée avec 4 agrafesM7252 et 2 éclises

Désignation Caractéristiques		Couleur		Réf. ciale
Supports d'appareillage	pour LFF6009009016	pure	- entraxe 60	LFF71U0909016
	pour LFF6011009016	pure	- entraxe 60	LFF71U1109016
		pure	- CEE17	LFF71Z1109016

Teintes : pure (9016)gris (7030)
	Angle platRéf.	EmboutRéf.	Joint de couvercleRéf.	Joint de fondRéf.	Té et croixRéf.	Support d'appareillage 45 x 45 mmRéf.	AgrafeRéf.
	LFF6006059016 LFF6006069016 LFF06079016 LFF60J9016 LF6006089016 - M7239
	LFF6006057030 LFF6006067030 - - LF6006087030 - M7239
	LFF6009059016 LFF6009069016 LFF09079016 LFF60J9016 LF6009089016 LFF71H0909016 M7248
	LFF6009057030 LFF6009067030 - - LF6009087030 - M7248
	LFF6011059016 LFF6011069016 LFF11079016 LFF60J9016 LF6011089016 LFF71H1109016 M7249
	LFF6011057030 LFF6011067030 - - LF6011087030 - M7249
	LF6015059016 LF6015069016 - LFF60J9016 LF6015089016 - M7250
	LF6015057030 LF6015067030 - LF6015087030 - M7250
	LF6019059016 LF6019069016 - LFF60J9016 LF6019089016 - M7251
	LF6023059016 LF6023069016 - LFF60J9016 LF6023089016 - M7252

LFF71H099

LFF79U

Désignation Caractéristiques Réf. c

Couleur

iale

Extensions pour support

pour support : - LFF71H0909016

pure

LFF71H0999016

appareillage 45 x 45

- LFF71H1109016

pure

LFF71H1199016

Boîtes d'isolation pour support 45 x 45

(assemblage pour supports multiples)

noir

LFF79H

pour support entraxe 60

noir

LFF79U

Livraison : socle fond percé, couvercle, 4 agrafes et 2 éclisses par longueur standard.Couvercle "Ouverture Tournevis".		Longueur standard : 2 m, autre longueur sur demande,max. 6 mMatériau : PVC rigide.Certifi cation : EN50085-1/EN50085-2-1 dF			Indice de protection : système IP40, IK07,"longeur IP40, IK10,
-Diamètre et section des fi ls,voir page H.28-Accessoires, voir page H.24-Informations et caractéristiques techniques, voir pages K.47 à K.50profondeur x largeur (mm)		Goulotte complètesocleet couvercleRéf.	CloisonRéf.	Angle extérieurvariable*Réf.	Angle intérieurvariable*Réf.
	40 x 90 pure LFF4009009016	M2024 LFF4009039016*	LFF4009049016*
	40 x 110 pure LFF4011009016	M2024 LFF4011039016*	LFF4011049016*
	60 x 90 pure LFF6009009016*	M2026 LFF6009039016*	LFF6009049016*
	60 x 110 pure LFF6011009016	M2026 LFF6011039016*	LFF6011049016*
		Goulotte complètesocle et couvercleRéf.	Supportappareillage45 x 45 simpleRéf.	Extension poursupport app.45 x 45Réf.	Boîte isolationpour support45 x 45Réf.
	40 x 90 pure LFF4009009016	LFF71H0909016	LFF71H0999016	LFF79H
	40 x 110 pure LFF4011009016	LFF71H1109016	LFF71H1199016	LFF79H
	60 x 90 pure LFF6009009016*	LFF71H0909016	LFF71H0999016	LFF79H
	60 x 110 pure LFF6011009016	LFF71H1109016	LFF71H1199016	LFF79H
Teintes : pure (9016) pour servicesur mesurevoir page H.57
	Angle platRéf.	EmboutRéf.	Joint de couvercleRéf.	Joint de fondRéf.	Té et croixRéf.	AgrafeRéf.
	LFF4009059016 LFF6009069016 LFF09079016 LFF60J9016 LF4009089016 M7248
	LFF4011059016 LFF6011069016 LFF11079016 LFF60J9016 LF4011089016 M7249
	LFF6009059016 LFF6009069016 LFF09079016 LFF60J9016 LF6009089016 M7248
	LFF6011059016 LFF6011069016 LFF11079016 LFF60J9016 LF6011089016 M7249
	Support appareillage 45 x 45 doubleRéf.	Support appareillage 45 x 45 tripleRéf.	Support appareillage 45 x 45 quadrupleRéf.	Support appareillage entraxe 60Réf.	Boîte isolation pour support entraxe 60Réf.	Support appareillage CEE 17Réf.
	LFF71H0909016 + LFF71H0999016* LFF71	LFF71H0909016 + H0999016* LFF71H0999016*	LFF71H0909016 +LFF71H0999016*	LFF71U0909016	LFF79U	-
	LFF71H1109016 + LFF71H1109016 + LFF71H1109016 + LFF71U1109016 LFF79U -LFF71H1199016* LFF71H1199016*	LFF71H1109016 + LFF71H1199016* LFF71H1199016*	LFF71H0909016 + LFF71U0999016*	LFF79U -LFF71H0999016* LFF71H0999016*
	LFF71H0909016 + LFF71H0999016 + LFF71H0999016* LFF71H0999016*	LFF71H0909016 + LFF71H0999016* LFF71H0999016*	LFF71H1109016 +LFF71H1109016+ LFF71U1109016	LFF79U -LFF71H1109016	LFF79U	LFF71Z1109016

* réf. vendue en sachet de 10 pièces

Livraison : socle fond percé, couvercle, agrafes.Couvercle "Ouverture Tournevis".Certifi cation : EN50085-1/EN50085-2-1△		Longueur standard : 2 m, autre longueur sur demande, max. 6 mMatériau : PVC rigide.			Indice de protection :IP30, IK07*IP20 80x130-100x230
- Diamètre et section des fi ls,voir page H.28- Accessoires, voir page H.24- Informations et caractéristiquestechniques, voir pages K.47 à K.50profondeur x largeur (mm)		Goulotte complètesocle + couvercle+ agrafesRéf.	CloisonRéf.	Angle extérieurRéf.	Angle intérieurRéf.
	60 x 110 pure FB6011009016 M1346 LF6011039016 LF6011049016livrée avec4 agrafesM5280
	60 x 130 pure FB6013009016 M1346 FB6013039016 FB6013049016livrée avec4 agrafesM5281
	60 x 150 pure FB6015009016 M1346 LF6015039016 LF6015049016livrée avec4 agrafes M5282
	60 x 190 pure FB6019009016 M1346 LF6019039016 LF6019049016livrée avec4 agrafesM5283
	60 x 230 pure FB6023009016 M1346 LF6023039016 LF6023049016livrée avec4 agrafesM5284
	80 x 130 pure FB8013009016* M1346 FB8013039016 FB8013049016livrée avec4 agrafesM5281
	100 x 230 pure FB9923009016* M1629 FB9923039016 FB9923049016livrée avec4 agrafesM5284

Teintes : pure (9016)gris (7030)pour servicesur mesurevoir page H.57
	Angle platRéf.	EmboutRéf.	Té et croixRéf.	AgrafeRéf.
	LF6011059016 LF6011069016 LF6011089016 M5280
	FB6013059016 FB6013069016 FB6013089016 M5281
	LF6015059016 LF6015069016 LF6015089016 M5282
	LF6019059016 LF6019069016 LF6019089016 M5283
	LF6023059016 LF6023069016 LF6023089016 M5284
	FB8013059016 FB8013069016 - M5281
	FB9923059016 FB9923069016 - M5284

Livraison : socle avec ergots permettant le passage de colliers de serrage, couvercle "recouvrant".

Longueur standard : 2 m.

Matériau : PVC rigide.

- Dimensions des pièces de forme,voir page H.29profondeur x largeur (mm)		Goulotte complètesocle et couvercleRéf.	Angle extérieurRéf.	Angle intérieurRéf.	Angle platRéf.
	30 x 35 blanc paloma CLM30035 CLM300353 CLM300354 CLM300355
	50 x 65 blanc paloma CLMU50065 CLM500653 CLM500654 CLM500655
	65 x 90 blanc paloma CLMU65090 CLM650903 CLM650904 CLM650905
	75 x 125 blanc paloma CLM75125 CLM751253 CLM751254 CLM751255

Teintes : blanc paloma (9010)

	Embout	Passage de mur	Joint de couvercle	Té	Joint mural	Réduction
	Réf.	Réf.	Réf.	Réf.	Réf.	Réf.
	CLM300356 CLM3003561 CLM300357 - CLM300359 -
	CLM500656 CLM5006561 CLM500657 CLM500658 CLM500659 -
	CLM650906 CLM6509061 CLM650907 CLM650908 CLM650909 -
	CLM751256 CLM7512561 CLM751257 CLM751258 CLM751259 CLM7512562

		Désignation Caractéristiques		Réf. ciale
		Entretoises	hauteur 12 mm∅ 25 mm	M51592
M5159/2			hauteur 20 mm∅ 25 mm	M5159
[H43C]		collerette	pour M3 - M5Rondelle à	M5164
M5164
		Barrière insonorisante	15 tresses de fibres minérales,L = 300 mm, ∅ 30 mm,amortissement : 40 dB environ, incombustible,matériau catégorie M1	L5804
L5804
		Pince à découper 85 mm	pour découper à 45°et 90° jusqu'à la dimension 20 x 35	L5561
L5561
		Pince pour sortie de câble 20 mm	pour découper les parois latérales d'une goulotte et permettre le passage d'un câble	L5562

Livraison : à plat, en rouleau avec fond perforé et autoadhésif. Longueur standard : 20 m. Matériau : PVC				Teintes : pure (9016)
			Goulotte cRéf.	Contenance en câble
profondeur x largeur (mm)
	7 x 12	pure	LFR0701209016A	1 câble téléphone4 paires STY 1
	15 x 15	pure	LFR1501509016A	2 câbles téléphone4 paires STY 11 câble 3 × 2,5 mm^2
	18 x 33	pure	LFR2003509016A	4 câbles téléphone4 paires STY 13 câbles 3 × 2,5 mm^2
Livraison : fond autoadhésif.			Teinte :	pure (9016)
Longueur standard : 2 mètres.
Matériau : PVC rigide.
Goulottes autoadhésives		GoulotteRéf.	Contenance en câble
profondeur x largeur (mm)
	10 x 12 pure LF1001009016A 1 câble de ø 7 m max
	10 x 15 pure LFC1001509016A* 2 câble de ø 6 m max
	15 x 15 pure LF1501509016A 1 câble de ø 10 m max
	20 x 20 pure LF2002009016A 1 câble de ø 12 m max

* LFC : couvercle à charnière

Diamètre et section des fils et des câbles en courant fort et faible

	∅ extérieur appro. en mm	section en mm^2
fil : H 07 V
1,5	2,8	6,2
2,5	3,4	9,1
4	3,9	11,9
6	4,7	17,3
câble téléphone - STY1
1 paire	3,8	11,3
2 paires	4,9	18,9
3 paires	5,2	21,2
4 paires	5,7	25,5
5 paires	6,1	29,2
câble données - Cat 5
FTP 100 Ω 4 paires	6,0	28,3
L 120 120 Ω 4 paires	8 x 5	40,0
L 120 120 Ω 8 paires	10,5 x 8	84,0
câble télévision
Coax 75 Ω	7,0	38,5

	∅ extérieur appro. en mm	section en mm^2
câble U1000R02V - H07RNF
2 x 1,5	8,4	55,4
2 x 2,5	9,6	72,4
2 x 4	10,5	86,6
2 x 6	11,8	109,4
3 x 1,5	8,8	60,8
3 x 2,5	10,0	78,5
3 x 4	11,0	95,0
3 x 6	12,9	130,7
4 x 1,5	9,6	72,4
4 x 2,5	11,0	95,0
4 x 4	12,2	116,9
4 x 6	14,2	158,4
5 x 1,5	10,0	78,5
5 x 2,5 11,6	105,7
5 x 6	13,5	143,1
5 x 4	15,5	188,7

Capacités de câblage LF, LFF, FB

		n° de com-partiments	dimensionsA x B	section nomi-nale en mm^2	section utile *en mm^2	∅ maximumen mm	nbre de câbles3 x 2,5 ^2
	références
	LF150150 1 15 x 15 150	75 10 1
	LF200200 1 20 x 19 228	114 12 1
	LFF200350 1 20 x 33 440	220 15 2
	LFF200360	1	20 x 33	210	105	10	1
		2		210	105	10	1
	LFF300300 1 30 x 30 620	310 15 4
	LFF300450 1 30 x 45 970	485 25 6
	LFF300600 1 30 x 57 125	625 25 8
	LFF400400 1 40 x 40 120	600 23 8
	LFF400600 1 40 x 57 170	850 29 11
	LFF400900 1 40 x 90 265	1325 32 17
	LFF400900 + M2024	1	40 x 90	1300	650	24	8
		2		1300	650	24	8
	LFF401100 1 40 x 110 325	1625 32 21
	LFF401100 + M2024 (1)	1	40 x 110	1600	800	32	10
		2		1600	800	32	10
	LFF600600 1 60 x 57 286	1430 54 18
	LFF600900 1 60 x 90 455	2275 54 29
	LFF600900 + M2026	1	60 x 90	2200	1100	29	14
		2		2200	1100	29	14
	LFF601100 1 60 x 110 550	2750 54 35
	LFF601100 + M2026 (1)	1	60 x 110	2600	1300	29	19
		2		2600	1300	29	19
	LFF601500 + M2026 (1)	1	61 x 150	3600	1790	54	24
		2		3600	1790	54	24
	LFF601900 + M2026 (1)	1	61 x 190	4590	2280	54	29
		2		4590	2280	54	29
	LFF602300 + M2026 (1)	1	61 x 230	5610	2790	54	35
		2		5610	2790	54	35
	références
	FB601100 1 61 x 110 468	2340 54 30
	FB601300 1 61 x 130 558	2790 54 36
	FB601500 1 61 x 150 645	3225 54 41
	FB601900 1 61 x 190 828	4140 54 53
	FB602300 1 61 x 230 980	4900 54 62
	FB801300 1 82 x 130 770	3850 49
	FB992300 1 100 x 230 185	9250 118
	* section servant de base de calcul pour définir les contenances en fonction des différentes sections de câbles(1)capacité avec cloison en position centrale

LFF

LFF400900			avec appareillage			sansappareillage
			45 x 45	entraxe 60	CEE 17
nombre de câbles zonecourant fort3 x 2,5 mm2		(1)	10 17	8
		zone 1/2 (2)	5 / 5 8 / 8	4 / 4
		zone 1 24	35	19
		zone 1/2 12	/ 12 17 / 17	9 / 9
section nominale / utile* par zone zone 1		1850 / 925	2650 / 1325	1420 / 710
		zone 1/2 900	/ 450 1300 / 685	/ 342
LFF401100
nombre de câbles	courant fort3 x 2,5 mm2			11zone 1 14 21
		zone 1/2 6	/ 6 10 / 10	5 / 5
	courant faibleL 120 - 4 paires	zone 1 31	42	26
		zone 1/2 15	/ 15 21 / 21	13 / 13
section nominale / utile* par zone zone 1		2350 / 1175	3250 / 1625	1900 / 950
		zone 1/2 1	150 / 575 1600	/9800 / 463
LFF600900
nombre de câbles	courant fort3 x 2,5 mm2			19zone 1 21 29
		zone 1/2 10	/ 10 14 / 14	9 / 9
	courant faibleL 120 - 4 paires	zone 1 47	58	44
		zone 1/2 23	/ 23 29 / 29	21 / 21
section nominale / utile* par zone zone 1		3550 / 1775	4550 / 2200	3320 / 1660
		zone 1/2 1750	/ 875 2200	/16000 / 817
LFF601100
nombre de câbles	courant fort3 x 2,5 mm2			24zone 1 26 3512
		zone 1/2 12	/ 12 19 / 19	11 / 11	6 / 6
	courant faibleL 120 - 4 paires	zone 1 58	70	53	26
		zone 1/2 28	/ 28 35 / 35	25 / 25	12 / 12
section nominale / utile* par zone zone 1		4400 / 2200	5500 / 2600	4000 / 2000	1960 / 980
		zone 1/2 2150	/ 1075 2600	/19600.0975	930 / 450

(1) zone 1 = capacité pour goulottes sans cloison (2) zone 1/2 = capacité pour goulottes avec cloison au milieu
* Section servant de base de calcul pour définir les contenances en fonction des différentes sections de câbles

LFF, FB

références	angle intérieurcote en mm	angle extérieurcote en mm	angle platcote en mm	té et croixcote en mm
LFF200350 / 200360 35 35 43 92
LFF300300 60 30 60 130
LFF300450 60 30 60 130
LFF300600 * 75 55 85 170
LFF400400 85 45 65 170
LFF400900 * 115 70 128 170
LFF401100 * 115 70 148 190
LFF600600 * 130 69 91 170
LFF600900 * 138 50 128 170
LFF601100 * 138 50 148 190
LFF601500 130 69 180 250
LFF601900 130 69 220 290
LFF602300 130 69 260 290
FB601100 130 69 140 190
FB601300 130 69 160 210
FB601500 130 69 180 250
FB601900 130 69 220 290
FB602300 130 69 260 290
FB801300 240 160 176 -
FB992300 250 250 300 -

* Angles intérieurs et extérieurs variables

CLM

références	angle intérieurcote en mm	angle extérieurcote en mm	angle platcote en mm	técote en mm	emboutcote en mm
CLM30035 60 18 65 - 50
CLMU50065 95 30 110 A = 160 / B = 110 90
CLMU65090 110 30 135 A = 180 / B = 130 105
CLM75125 130 35 175 A = 230 / B = 183 125
références	passage de murcote en mm	joint de couverclecote en mm	joint muralcote en mm	réductioncote en mm
CLM30035 A = 65 / B = 60 20 A = 44 / B = 60 --
CLMU50065 A = 110 / B = 100 25 A = 100 / B = 70 --
CLMU65090 A = 125 / B = 125 30 A = 125 / B = 85 --
CLM75125 A = 125 / B = 150 35 A = 125 / B = 100 70 -

Livraison : fond percé (sauf GBD 500500), couvercle. Tongueur standard : 2 m, autre longueur sur demande, Indice de protection :Goulotte filmée. Couvercle «Ouverture Tournevis». max. 6 m IP40, IK07Certification : EN50085-1 / EN50085-2-1 Matériau : PVC rigide, en ABS pour pièces de forme.
Pour dimensions et capacitédes goulottes, voirpages H.35 et H.36profondeur x largeur (mm)			Goulotte socle + couvercleRéf.	CloisonRéf.	Angle extérieur variable 83^ à 140^ Réf.	Angle intérieur variable 83^ à 97^ Réf.	Extension angle intérieur 97^ à 140^ Réf.
	50 x 50 pure GBD5005009016 GBD50P - - -noir GBD5005009011 GBD50P - - -
	50 x 85	pure	GBD5008509016	GBD50P	GBD5008539016	GBD5008549016	-
		noir GBD5008509011 GBD50P	GBD5008539011	GBD5008549011 -
	50 x 100	pure	GBD5010009016	GBD50P	GBD5010039016	GBD5010049016	GBD501004E9016
	50 x 130	pure	GBD5013109016	GBD50P	GBD5013139016	GBD5013149016	GBD501314E9016
		noir GBD5013109011 GBD50P	GBD5013139011	GBD5013149011 -
	50 x 160	pure	GBD5016109016	-	GBD5016139016	GBD5016149016	GBD501614E9016
		noir GBD5016109011 - GBD5016139011	GBD5016149011 -
	50 x 190	pure	GBD5019009016	GBD50P	GBD5019039016	GBD5019049016	GBD501904E9016
Teinte : pure (9016) noir (9011)						pour service sur mesure voir page H.57
	Angle plat	Té	Angle intérieur 3D	Jeu d'éclisses	Embout	Clip de verrouillage Joint de couvercle	Support pour appareillage modulaire
	Réf.				Réf.
		Réf.	Réf.	Réf.		Réf.	Réf.
	-	-	-	-	GBD5005069016 GBDCLIP9016 L4777
	-	-	-	-	GBD5005069011 GBDCLIP9011 -
	GBD5008559016 GBD5008589016 - GBD500859 GBD5008569016 GBDCLIP9016 L4777
	GBD5008559011 GBD5008589011 - - GBD5008569011 GBDCLIP9011 -
	GBD5010059016 GBD5010089016 GBD501004J9016 GBD501009 GBD5010069016 GBDCLIP9016 L4777
	GBD5013159016 GBD5013189016 GBD501314J9016 GBD501319 GBD5013169016 GBDCLIP9016 L4777
	GBD5013159011 GBD5013189011 - - GBD5013169011 GBDCLIP9011 -
	GBD5016159016 GBD5016189016 GBD501614J9016 GBD501619 GBD5016169016 GBDCLIP9016 L4777
	GBD5016159011 GBD5016189011 - - GBD5016169011 GBDCLIP9011 -
	GBD5019059016 GBD5019089016 - GBD501909 GBD5019069016 GBDCLIP9016 L4777

Livraison : socle et couvercle à commander séparément. Couvercle «Ouverture Tournevis».Certification : EN50085-1 / EN50085-2-1 NF		Longueur standard : 2 m, autres longueurs sur demande, max. 6 m.Matériau : profilés en alu anodisé naturel. Pièces de forme en ABS laquées alu.
Pour dimensions et capacité des goulottes, voir page H.37Dimensions pièce de forme voir page H.38profondeur x largeur (mm)		Réf.	Couvercle	Cloison	Angle extérieur variable83° à 140°	Angle intérieur variable83° à 97°
			Réf.	Réf.	Réf.	Réf.
50 x 50 pureGBA5005019016GBA4529016GBD50P - -
aluGBA500501ALUGBA452ALUGBD50P - -
50 x 85 pureGBA500851ALUGBA452ALUGBD50PGBD500853ALUGBD500854ALU
aluGBA500851ALUGBA452ALUGBD50PGBD500853ALUGBD500854ALU
50 x 130 pureGBA501311ALUGBA452ALUGBD50PGBD501313ALUGBD501314ALU
aluGBA501311ALUGBA452ALUGBD50PGBD501314ALU
50 x 160 pureGBA501611ALUGBA452ALUGBD501613ALUGBD501614ALU
aluGBA501611ALUGBA452ALUGBD501613ALUGBD501614ALU

L4770

AFVISTC6023

Désignation Caractéristiques Réf. c

lale

Cadre de montage vertical 45 x 45 mm

L4770

Sachet de 250 vis autoforeuses polyamide

L = 23 mm, ∅ = 6 mm pour fixation en cloison creuse, type BA 13

AFVISTC6023

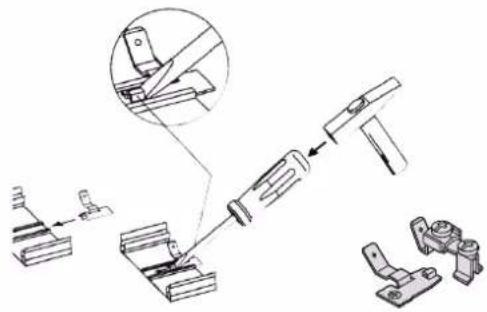

Borne pour fils de mise à la terre

matériau : tôle d'acier

L4187CHRO

Teinte : pure (9016) pour service sur mesurealu anodisé naturel (ALU) voir page H.57
	Angle platRéf.	EmboutRéf.	Jeu d'éclissesRéf.	Clip de verrouillage Joint de couvercleRéf.	Support pour appareillage modulaireRéf.
	- GBD5005069016 - GBDCLIP9016 L4777- GBD500506ALU - GBDCLIPALU
	GBD5008559016 GBD5008569016 GBA50X9 GBDCLIP9016 L4777GBD500855ALU GBD500856ALU GBA50X9 GBDCLIPALU
	GBD5013159016 GBD5013169016 GBA50X9 GBDCLIP9016 L4777GBD501315ALU GBD501316ALU GBA50X9 GBDCLIPALU
	GBD5016159016 GBD5016169016 GBA50X9 GBDCLIP9016 L4777GBD501615ALU GBD501616ALU GBA50X9 GBDCLIPALU

Désignation Caractéristiques Réf. c

late

L4183GNGE

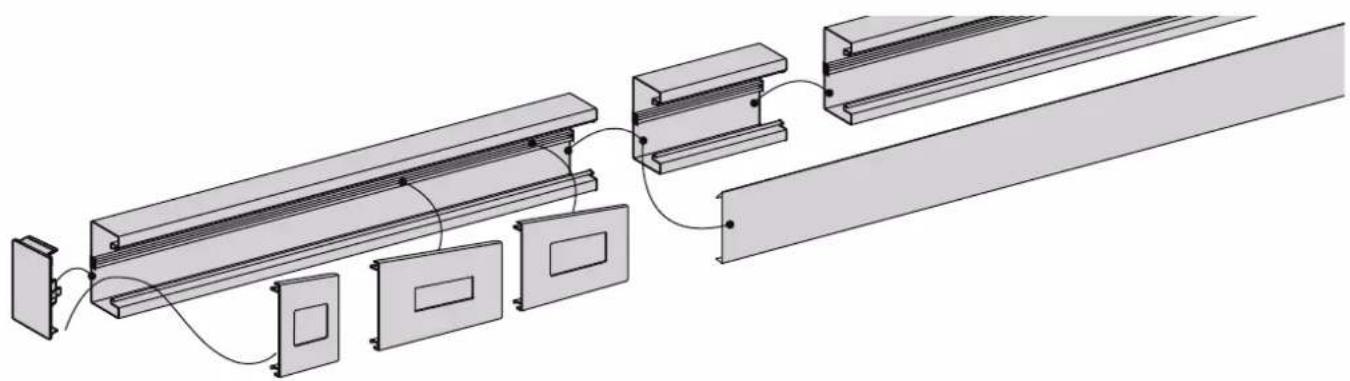

pour socle et couvercle accessoires de mise à la terre (25 bornes socle et 25 bornes couvercle)	matériau : tôle d'acier	L5802Jeu de bornes de
Fils de mise à la terre avec cosses	longueur 150 mm	L4181GNGE
	longueur 300 mm	L4182GNGE
	longueur 600 mm	L4183GNGE

Capacité raccordement :			Certification : NF C 60314NF			Indice de protection :			Disponible en 6 couleurs.
Connexion SanVis :			Tenue au fil incandescent :			IP20			- E / orange -	RAL2009
- mini : 2 x 1 ^ fil rigide			essais réalisés selon						- R / rouge -	RAL3020
- maxi : 2 x 2,5 ^ fil rigide			NF EN 60695-2						- V / vert -	RAL6024
									- B / pure -	RAL9016
	R	a	c	c	o	r	d	e	m	e - N / night -
	SanVis									- T / titane -

Prises 2 P + T Prises 2 P + T détrompées Détrompeur interrupteur

	SimpleRéf.	DoubleRéf.	TripleRéf.	SimpleRéf.	DoubleRéf.	TripleRéf. Réf. Réf.	[bipolaire 16 A][zdwT]	bipolaire 16 A
Nbre modules 22,5 x 45	3	4	6	3	4	6		-
pure WXF421B	WXF422B	WXF423B -	-	-		-	WXF436B
night	WXF421N	WXF422N	WXF423N	-	-	-	-	WXF436N
titane	WXF421T	WXF422T	WXF423T	-	-	-	-	WXF436T
rouge	WXF421R	WXF422R	WXF423R	WXF431	WXF432	WXF433	WS697	-
orange WXF421E	WXF422E	WXF423E -	-	-		-	-
vert	WXF421V	WXF422V	WXF423V	-	-		-	-

WS120

Désignation

Caractéristiques

Réf. c ^ialo

Jonction prises

WS120

gallery spécial goulottes

Gagnez en modularité et en rapidité

Les prises gallery spéciales goulottes sont parfaitement adaptées aux goulottes à enclipsage direct et aux équipements du poste de travail (colonnes et colonnettes, boîtes de sol, nourrices...).

Un accessoire de jonction astucieux

Fini les pontages fastidieux entre les prises: composez, assemblez et raccordez vos blocs de prises en une seule opération grâce au raccordement bilatéral et à l'accessoire de jonction.

Gain de temps assuré sur le câblage de tous vos équipements!

Composez comme vous le souhaitez

En simple, double ou triple, les prises spéciales goulottes sont disponibles en blanc, titane, ou noir pour une parfaite homogénéité avec tous les équipements du poste de travail.

Les prises rouges, vertes ou oranges vous permettent de différencier vos circuits spécialisés (courants secourus, circuits pilotés, etc...).

Diamètre et section des fils et câbles en courant fort et faible

	∅ extérieur appro. en mm	section en mm^2
fil : H 07 V
1,5 2,8 6,2
2,5 3,4 9,1
4 3,9 11,9
6 4,7 17,3
câble téléphone - STY1
1 paire 3,8 11,3
2 paires 4,9 18,9
3 paires 5,2 21,2
4 paires 5,7 25,5
5 paires 6,1 29,2
câble données - Cat 5
FTP 100 Ω 4 paires 6,0 28,3
L 120 120 Ω 4 paires 8 x 5 40,00
L 120 120 Ω 8 paires 10,5 x 8 84,0
câble télévision
coax 75 Ω 7,0 38,5

	∅ extérieur appro.en mm	section en mm^2
câble U1000R02V - H07RNF
2 x 1,5 8,4 55,4
2 x 2,5 9,6 72,4
2 x 4 10,5 86,6
2 x 6 11,8 109,4
3 x 1,5 8,8 60,8
3 x 2,5 10,0 78,5
3 x 4 11,0 95,0
3 x 6 12,9 130,7
4 x 1,5 9,6 72,4
4 x 2,5 11,0 95,0
4 x 4 12,2 116,9
4 x 6 14,2 158,4
5 x 1,5 10,0 78,5
5 x 2,5 11,6 105,7
5 x 4 13,5 143,1
5 x 6 15,5 188,7

queraz PVC

1 45 64 54 1 45 85 56 zone 1 1 zone 2 56 45 105 zone 1 2 zone 2 zone 1 1 zone 2 56 45 134

GBD500500 avec				appareillage	sans appareillage
Nombre de câbles courant	fort 3 × 2,5 mm^2	compartment 1		2 + 2	15
	courant faibleL 120 - 4 paires	compartment 1		2 + 2	25
GBD500850
Nombre de câbles courant	fort 3 × 2,5 mm^2	compartment 1		7 + 7	20
	courant faibleL 120 - 4 paires	compartment 1		15 + 15 40
GBD501000
Nombre de câbles courant	fort 3 × 2,5 mm^2	compartment 1	zone 1	5	29
			zone 2	11
	courant faibleL 120 - 4 paires	compartment 1	zone 1	10 58
			zone 2	21
Section nominale / utile * totale en mm2		compartment 1
Section nominale / utile* par zone		compartment 1	zone 1	840 / 420	4694 / 2347
			zone 2	1740 / 870
GBD501310
	courant fort 3 × 2,5 mm^2	compartment 2	zone 1	3	18
			zone 2	3
		compartment 1	zone 1	2	19
			zone 2	7
	courant faibleL 120 - 4 paires	compartment 1	zone 1	9	32
			zone 2	9
		compartment 2	zone 1	5	34
			zone 2	15
Section nominale / utile * totale en mm2		compartment 2			2610 / 1305
		compartment 1			2720 / 1360
Section nominale / utile* par zone		compartment 2	zone 1	710 / 360
			zone 2	760 / 380
		compartment 1	zone 1	400 / 200
			zone 2	1200 / 600

* Section servant de base de calcul pour définir les contenances en fonction des différentes sections de câbles

queraz PVC

Comp. 3 45 Comp. 2 45 162,5 Comp. 1 45 56

zone 1 3 zone 2 zone 1 2 zone 2 zone 1 1 zone 2 56 45 45 45 207

GBD501610avec appareillage sans appareillage
Nombre de câbles	courant fort 3 × 2,5 mm^2	compartiment 3	11	20
		compartiment 2 8 17
		compartiment 1 11 20
	courant faibleL120 - 4 paires	compartiment 3 16 35
		compartiment 2 12 30
		compartiment 1 16 35
Section nominale / utile en mm^2		compartiment 3 1310 / 655	1870 / 935
		compartiment 2 1020 / 510	1620 / 810
		compartiment 1 1310 / 655	1870 / 935

GBD501900

Nombre de câbles comparanté 6 zone 13 x 2,5 mm ^2	5 22
		zone 2 3
	compartiment 2 zone 1 1 16
			zone 2 3
	compartiment 1 zone 1 1 20
			zone 2 8
	courant faibleL120 - 4 paires	compartiment 3 zone 1 15 38
		zone 2 9
		compartiment 2 zone 1 5 28
		zone 2 9
		compartiment 1 zone 1 5 34
Section nominale / utile* totale en mm ^2		compartiment 3 3 100 / 1550
		compartiment 2 2 300 / 1150
		compartiment 1 2 750 / 1375
Section nominale / utile* totale en mm ^2 zone 2 750 / 375		compartiment 3 zone 1 1200 / 600
		compartiment 2 zone 1 420 / 210
		compartiment 1 zone 1 400 / 200

queraz alu

GBA500501			avec appareillage	sans appareillage
Nombre de câbles	courant fort 3 x 2,5 mm ^2	compartiment 1 2 + 2 15
	courant faible L 120 - 4 paires		2 + 2 25

GBA500851

Nombre de câbles	courant fort 3 x 2,5 mm ^2	compartiment 1 7 + 7 20
	courant faible L 120 - 4 paires		15 + 15 40

GBA501311

Nombre de câbles	courant fort 3 × 2,5 mm^2	compartiment 2 zone 1 3 18
			zone 2 3
		compartiment 1 zone 1 2 19
			zone 2 7
	courant faibleL 120 - 4 paires	compartiment 2 zone 1 9 32
			zone 2 9
		compartiment 1 zone 1 5 34
			zone 2 15
Section nominale / utile* totale en mm^2		compartiment 2 zone 1 610 / 1305
		compartiment 1 zone 720 / 1360
Section nominale / utile* par zone compartiment 2 zone 1 710 / 360
			zone 2 760 / 380
		compartiment 1 zone 1 400 / 200
				1200 / 600zone 2

Comp. 3 45 Comp. 2 45 45 162,5 Comp. 1 56

GBA501611

Nombre de câbles	courant fort 3 × 2,5 mm^2	compartiment 3	11	20
		compartiment 2 8 17
		compartiment 1	11	20
	courant faibleL120 - 4 paires	compartiment 3 16 35
		compartiment 2 12 30
		compartiment 1 16 35
		compartiment 3 1310 / 655	1870 / 935
		compartiment 2 1020 / 510	1620 / 810
		compartiment 1 1310 / 655	1870 / 935

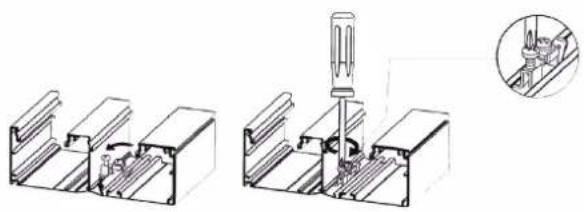

montage des accessoires

Borne de masse pour socle aluminium Borne de masse pour couvercle aluminium

queraz PVC et alu

références	angle intérieurcote en mm	angle extérieurcote en mm	angle intérieur 3Dcote en mm
GBD500850 / GBA500851 110 45 à 90 -
GBD501000 110 45 à 90 145
GBD501310 / GBA501311 110 45 à 90 145
GBD501610 / GBA501611 110 45 à 90 185
GBD501900 110 45 à 90 -
références	angle platcote en mm	plaque de fond pour angle plat et técote en mm	técote en mm
GBD500850 / GBA500851 120 - 145
GBD501000 140 110 165
GBD501310 / GBA501311 165 136 190
GBD501610 / GBA501611 210 180 235
GBD501900 240 212 265

Dérivations possibles sur angle plat, 3D et té queraz PVC

Tableau de dérivation GBD50... vers autres goulottes

GBD501000 GBD501310 GBD501610 GBD501900

dérivation vers les goulottes

angle plat

té angle

inter. 3D

angle plat

té angle

inter. 3D

angle plat

té angle

inter. 3D

angle plat

té angle

inter. 3D

goulottes LFF

LFF300300

LFF300450

LFF300600

LFF400400

LFF400600

LFF400900

LFF401100

goulottes EK

EK400400

Dérivation de toutes les GBD (sauf 50190) vers 50085 via un adaptateur fourni dans le té de la GBD en question.

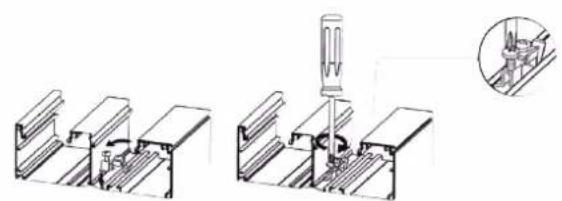

Mise à la terre des goulottes en aluminium

Utilisation de fils :

La mise à la terre de toute partie métallique est obligatoire et est à réaliser à l'aide du jeu de bornes de terre : L4187CHRO.

Les socles doivent être reliés entre eux grâce aux jonctions et mis à la terre à l'aide des bornes insérées dans les rainures prévues à cet effet (contact par vis pointeau).

La mise à la terre des couvercles se fait grâce à des languettes (à insérer dans les rainures) reliées à une borne du socle.

Utilisation des câbles :

A proximité de l'appareillage, la mise à la terre de toute pièce métallique (fond, couvercles plastrons) est obligatoire suivant le même mode opératoire que le câblage en fils.

Mise à la terre des colonnes et colonnettes

Utilisation de fils :

La mise à la terre de toute partie métallique est obligatoire.

Serrage de la vis pointeau du pied et du vérin.

Mise à la terre des couvercles à l'aide des languettes (L4188).

Mise à la terre des boîtiers à l'aide de la borne prévue à cet effet.

Relier un conducteur de terre à une des bornes du vérin ou du pied.

Utilisation de câbles :

Seul le boîtier doit être mis à la terre à l'aide de la borne de masse équipant tous les boîtiers.

Equipotentialité

Lorsqu'elle est éxigée, l'équipotentialité est réalisée par le simple serrage de la vis pointeau du verin et du pied.

Les goulottes GBA

Mise à la terre des fonds Mise à la terre des couvercles

Les plastrons de BRAP sont munis d'origine d'une borne de mise à la terre

jeu de bornes de masse pour couvercle et socle

Livraison : socle et couvercle séparement.Socle = 2 x 1 socle latéral.Longueur standard : 2 m.

Matériau support : polyamide.Réalisé en conformité avec la norme EN50085-2-1Matériau profilé : tôle d'acier zingué.

Indice de protection :IP40, IK07

- la goulotte est constituée de 2 socles latéraux, un support de montage par rail de placo et 1 couvercle de 80 mm (toutes ces pièces sont à commander séparément)

- pour 2 m de goulotte, il faut commander 4 m de socles latéraux, 2 m de couvercle et 1 support de montage par traverse

- largeur pour une goulotte simple : 130 mm

- montage de l'appareillage 45 mm ou 60 mm

- pièces de forme réalisées à partir du socle

- règles de la mise à la terre à respecter.

BKIS1 couverclepour paroi épaisseur 12,5 mm		Socle latéral	Couvercle	Angle intérieur	Couvercle angle intérieur	Angle extérieur
		Réf.	Réf.	Réf.	Réf.	Réf.
	pure BKIS1213019016 BRS08029016 BKIS121304E9016 BRS0802I9016 BKIS121303E9016
	noir BKIS1213019011 BRS08029011 BKIS121304E9011 BRS0802I9011 BKIS121303E9011
	zinguée	BKIS121301VERZ	BRS0802VERZ	BKIS121304EVERZ	BRS0802IVERZ	BKIS121303EVERZ
BKIS2 couverclespour paroi épaisseur 12,5 mm		Socle latéral	Socle central	Couvercle	Angle intérieur	Couvercle angle intérieur
		Réf.	Réf.	Réf.	Réf.	Réf.
	pure	BKIS1213019016	BKIS251301M9016	BRS08029016	BKIS121304D9016	BRS0802I9016
	noir	BKIS1213019011	BKIS251301M9011	BRS08029011	BKIS121304D9011	BRS0802I9011
	zinguée	BKIS121301VERZ	BKIS251301MVERZ	BRS0802VERZ	BKIS121304DVERZ	BRS0802IVERZ

	Désignation Caractéristiques Réf. c	iale
	Borne de terre universelle	G2401
G2401
	Borne pour fil de mise à la terre	L4187CHRO
L4187CHRO

Teintes :

(9016)

noir (9011)

Zinguée (VERZ)

pour service

sur mesure

voir page H.57

	Couvercle angle extérieur		Angle plat		Embout		Té		Jonction	Support universel (x2)
	Réf.		Réf.		Réf.		Réf.		Réf.	Réf.
	BRS0802A9016 BKIS121305E9016 BKIS121306E9016 BKIS121308E9016 BKISKPE BKIS130MHU
	BRS0802A9011 BKIS121305E9011 BKIS121306E9011 BKIS121308E9011 BKISKPE BKIS130MHU
	BRS0802AVERZ BKIS121305EVERZ BKIS121306EVERZ BKIS121308EVERZ BKISKPE BKIS130MHU
	Angle extérieur	Couvercle angle extérieur		Angle plat		Embout		Té	Jonction	Support universel (x2)
	Réf.	Réf.		Réf.		Réf.		Réf.	Réf.	Réf.
	BKIS121303D9016	BRS0802A9016 BKIS121305D9016 BKIS121306D9016 BKIS121308D9016 BKISKPD BKIS130MHU
	BKIS121303D9011	BRS0802A9011 BKIS121305D9011 BKIS121306D9011 BKIS121308D9011 BKISKPD BKIS130MHU
	BKIS121303DVERZ	BRS0802AVERZ		BKIS121305DVERZ		BKIS121306DVERZ		BKIS121308DVERZ	BKISKPD	BKIS130MHU

Désignation Caractéristiques Réf. c

iale

L4181GNGE

Fils de mise à la terre avec cosses

longueur 150 mm

L4181GNGE

longueur 300 mm

L4182GNGE

longueur 600 mm

L4183GNGE

Livraison : socle et couvercle séparement.Socle = 2 x 1 socle latéral.Longueur standard : 2 m.

Matériau support : polyamide.Réalisé en conformité avec la norme EN50085-2-1Matériau profilé : tôle d'acier zingué.

Indice de protection :IP40, IK07

- la goulotte est constituée de 2 socles latéraux, un support de montage par rail de placo et 1 couvercle de 80 mm (toutes ces pièces sont à commander séparément)

- pour 2 m de goulotte, il faut commander 4 m de socles latéraux, 2 m de couvercle et 1 support de montage par traverse

- largeur pour une goulotte simple : 130 mm

- montage de l'appareillage 45 mm ou 60 mm

- pièces de forme réalisées à partir du socle

- règles de la mise à la terre à respecter.

BKIS1 couverclepour paroi épaisseur 12,5 mm		Socle latéral	Couvercle	Angle intérieur	Couvercle angle intérieur	Angle extérieur
		Réf.	Réf.	Réf.	Réf.	Réf.
	pure BKIS2513019016 BRS08029016 BKIS251304E9016 BRS0802I9016 BKIS251303E9016
	noir BKIS2513019011 BRS08029011 BKIS251304E9011 BRS0802I9011 BKIS251303E9011
	zinguée	BKIS251301VERZ	BRS0802VERZ	BKIS251304EVERZ	BRS0802IVERZ	BKIS251303EVERZ
BKIS2 couverclespour paroi épaisseur 12,5 mm		Socle latéral	Socle central	Couvercle	Angle intérieur	Couvercle angle intérieur
		Réf.	Réf.	Réf.	Réf.	Réf.
	pure	BKIS2513019016	BKIS251301M9016	BRS08029016	BKIS251304D9016	BRS0802I9016
	noir	BKIS2513019011	BKIS251301M9011	BRS08029011	BKIS251304D9011	BRS0802I9011
	zinguée	BKIS251301VERZ	BKIS251301MVERZ	BRS0802VERZ	BKIS251304DVERZ	BRS0802IVERZ

	Désignation Caractéristiques Réf. c	iale
	Borne de terre universelle	G2401
G2401
	Borne pour fil de mise à la terre	L4187CHRO
L4187CHRO

Teintes :

(9016)

noir (9011)

Zinguée (VERZ)

pour service

sur mesure

voir page H.57

	Couvercle angle extérieur		Angle plat		Embout		Té		Jonction	Support universel (x2)
	Réf.		Réf.		Réf.		Réf.		Réf.	Réf.
	BRS0802A9016 BKIS251305E9016 BKIS251306E9016 BKIS251308E9016 BKISKPE BKIS130MHU
	BRS0802A9011 BKIS251305E9011 BKIS251306E9011 BKIS251308E9011 BKISKPE BKIS130MHU
	BRS0802AVERZ BKIS251305EVERZ BKIS251306EVERZ BKIS251308EVERZ BKISKPE BKIS130MHU
	Angle extérieur	Couvercle angle extérieur		Angle plat		Embout		Té	Jonction	Support universel (x2)
	Réf.	Réf.		Réf.		Réf.		Réf.	Réf.	Réf.
	BKIS251303D9016	BRS0802A9016 BKIS251305D9016 BKIS251306D9016 BKIS251308D9016 BKISKPD BKIS130MHU
	BKIS251303D9011	BRS0802A9011 BKIS251305D9011 BKIS251306D9011 BKIS251308D9011 BKISKPD BKIS130MHU
	BKIS251303DVERZ	BRS0802AVERZ		BKIS251305DVERZ		BKIS251306DVERZ		BKIS251308DVERZ	BKISKPD	BKIS130MHU

Désignation Caractéristiques

Réf. ciale

L4181GNGE

Fils de mise à la terre avec cosses

longueur 150 mm

L4181GNGE

longueur 300 mm

L4182GNGE

longueur 600 mm

L4183GNGE

Boite de montage

Boîtes pour appareillage standard 60 mm pour les goulottes BKIS.

Les supports d'appareillage au format 45 mm se clipsent frontalement sur le profilé (profilés latéraux).

Teintes

pour supports d'appareillage au format 45 mm :

pure RAL 9016

noir RAL 9011

laqué alu ALU ou LAN

G2850

G2860

GT451

GT452

GT453

LFF79H

Désignation	Caractéristiques	Couleur	Réf. ciale
Boîte de montage simple entraxe 60 mm			G2850montage frontal
Boîte de montage double entraxe			G2860montage frontal
Supports d'appareillage 45 mm	support simple 2 modules 22,5 x 45	pure noir alu	GT4519016 GT4519011 GT451ALU
	support double 4 modules 22,5 x 45	pure noir alu	GT4529016 GT4529011 GT452ALU
	support triple 6 modules 22,5 x 45	pure noir alu	GT4539016 GT4539011 GT453ALU
Boîte d'isolation pour support d'appareillage 45 x 45 mm			LFF79H

Installation en parois légères (cloisons à montants) des goulottes encastrées

Montage horizontal dans une nouvelle cloison légère

Application et vissage des supports de montage à hauteur d'installation prévue.

Planchéiage de la cloison, au-dessus et au-dessous du support de montage. Finition de la cloison : spatuler, tapisser, peindre.

Encliquetage des supports latéraux sur le support de montage. Montage des appareillages et pose des couvercles.

Montage horizontal et vertical dans une cloison légère existante.

Montage avec insertion de feuille d'étanchéité à la poussière et aux fibres pour les nouvelles parois.

Fixer la feuille avant le planchéiage.

• 2 découpes au moyen d'une scie circulaire à main (profondeur = épaisseur de plateau 12,5-25 mm)
• largeur de l'ouverture 105-110 mm

Installation en parois légères (cloisons à montants) des goulottes encastrées

Test pare-feu (MPA Stuttgart)

Deux tests pare-feu selon DIN EN 1364-1, édition 1999, sur constructions de cloisons non porteuses pour espaces confinés, avec respectivement des goulottes encastrées posées unilatéralement.

Procès-verbal d'essais 901 1089 000/Su/Ei - un certificat général de la surveillance des chantiers a été sollicité.

	Clôture d'espace Minutes	Calorifugeage Minutes
Canal du côté de la flamme	86 86
Canal du côté opposé de la flamme	54 47

Un test pare-feu selon DIN EN 1364-1, édition 1999, sur constructions de cloisons non porteuses pour espaces confinés, avec des canaux de câblage posés de part et d'autre.

Procès-verbal d'essais 901 1102 000/La/Ei - un certificat général de la surveillance des chantiers a été sollicité.

	Clôture d'espace Minutes	Calorifugeage Minutes
Canal posé des deux côtés	74 36

Valeurs de mesure pour l'insonorisation (valeur caractéristique)

Représentation récapitulative abrégée P 133/06

Valeurs de mesure R** (valeur de calcul) pour l'insonorisation de la construction globale des cloisons de montage avec canal de câblage intégré, hauteur de la cloison de séparation h = 3 m.

Dimension d'insonorisation pondérée R ^w,R pour la cloison de montage avec canal de câblage en dB

	type de montage
	sans canal de câblage	unilatéral (A)	bilatéral 70 cm décalé en hauteur (B)	bilatéral de même hauteur (C)[XABW]

Cloison murale en plaques de plâtre GKB de qualité standard, m = 8,8 kg/m²

CW 100/150 51	(2)	49 48 45
CW 75/125 49	(2)	47 47 45
CW 50/100 47	(2)	45 ≈ 42	(3)	38

Cloison murale en plaques de plâtre GKB, Knauf, "Piano", m = 10,9 kg/m² ^(5)

CW 100/150 51	51 46
CW 75/125 50	49 46
CW 50/100 47	≈ 43		(3)	39

1 Les valeurs pour les canaux de câblage intégrés avec couvercle métallique et pour une atténuation de cavité creuse des cloisons =de montage avec plaques d'isolation en fibres minérales, =impédance acoustique à référentiel longitudinal r ≥ kPa s/m ^2 .
2 Ces valeurs du dimensionnement évalué de l'atténuation acoustique des cloisons de montage sans canal de câblage sont typiques pour des constructions avec plaques de plâtre GKB standard. Le respect de ces valeurs est une condition préalable pour l'application de ce tableau destiné à la mesure de l'insonorisation de la construction globale.
3 = Valeur estimée, la valeur doit être encore vérifiée.
4 Ces valeurs indiquées sont valables à condition que la cloison de montage sans canal de câblage atteigne les valeurs indiquées dans le tableau (répertoriées avec l'annotation 2).
5 = Il est supposé que les profilés I-CW de la production en série ne présentent pas de qualités techniques acoustiques plus défavorables que les prototypes I-CW ayant été utilisés durant les tests acoustiques.

Distribution, amenez l'énergie où vous voulez

L'offre offices s'adapte à tous les espaces tertiaires: bureaux, commerces, musées, salles de réunion, etc. Quelle que soit la configuration des lieux, tous les courants sont distribués dans un environnement de travail sécurisé, évolutif, esthédique et durable.

Par le plafond

Mou calormes standard su design font le lien accue la plafond de la sol de avec barneau, comanche ou aure bleuvesc abrien des révisions. Vides su équipées, fixe ou mobiles, leur mles en ouvers se fait une mouci est pour longamps.

Par le sol

Les solvions de chemiservants par la sal permanent de réaliser des immobilistes en plancher technique ou en gel bleom en vous disciplation. Vers a claim acquille non public dans un application de location et tourisme.

Personnalisation

Combines ou systenin au quartile conférate pour un haute 100% surneux.

• collerette faux plafond
• système de fixation rapide breveté avec niveau à bulle intégré
• accessoires mise à la terre

Caractéristiques :

• matériau : alu anodisé
• teinte : alu, pure RAL 9016
• colonne(ette) recoupable

Longueurs spéciales

(6 m max.)

- l'appareillage est directement installé dans la colonne sans boîtier.

Les colonnes et colonnettes sont vendues vides, sans appareillage.

Certification :

EN 50085:2005 NF

EN 50085-2-4:2009

Indice de protection :

IP3x, IK08

pour service sur mesure voir page H.57

Colonne simple ou double face

Capacité de câblage voir page H.51
		Réf. Réf. Réf. Réf.	Réf.
	hauteur faux-plafond min - max (mm)	2700 à 3000 3000	à 3300 3300 à 3600
	hauteur faux-plafond max (mm)	2635 2935 3235
	alu anodisé DAS452700ELN DAS453000ELN DAS453300ELN M2024 L4770
	pure DAS4527009016 DAS4530009016 DAS4533009016 M2024 L4770
	alu anodisé DAS2452700ELN DAS2453000ELN DAS2453300ELN M2024 L4770
	pure DAS24527009016 DAS24530009016 DAS24533009016 M2024 L4770
Colonnette simple ou double face		Colonnette			Cloison	Cadre montage 45 x 45 vertical
Capacité de câblage voir page H.51		Réf.			Réf.	Réf.
	hauteur (mm) 650
	alu anodisé DAP45650ELN M2024 L4770
	pure DAP456509016 M2024 L4770
	alu anodisé DAP245650ELN M2024 L4770
	pure DAP2456509016 M2024 L4770

Indice de protection :

IP30, IK07

lorsqu'elles sont équipées

Désignation Caractéristiques Réf. c

iale

Nourrices à équiper 8 modules de 22,5 x 45 mm

NRF0008A00

12 modules de 22,5 x 45 mm

NRF0012A00

16 modules de 22,5 x 45 mm

NRF0016A00

20 modules de 22,5 x 45 mm

NRF0020A00

24 modules de 22,5 x 45 mm

NRF0024A00

Livraison : socles avec fond percé et couvercle

Indice de protection :

Longueur standard : 2 m, max.

IP40, IK08

Matériau : PVC rigide (couvercle en aluminium pour la version AKA)

Nombre d'appreillages : ATK445 ET ATK445ALU boîtier 2 faces app., 4 modules de 22,5 x 45

Résistance à la charge verticale : au travers d'une petite surface : 1000 N

au travers d'une grande surface : 2000 N

Teintes :	gris	(7035)
	Alu

Passage de plancheret bornes de solCapacités de câblage voir page H.53profondeur x largeur (mm)			Socle et couvercle(couvercle ALU pour la version AKA)Réf.	Angle platRéf.	Joint de couvercleRéf.	Boîte de dérivationsRéf.	Boîte pour appareillage 45 x 45Réf.	EmboutRéf.
	11,5 x 35	gris PVC	AK35100	AK35105	AK35107	AK100	AKT445	-
	12,5 x 50	gris PVC	AK50120	AK50125	AK50127	AK100	AKT445	-
	18 x 73	gris PVC	AK75180	AK75185	AK75187	AK100	AKT445	-
	12,5 x 50	alu anodisé	AKA50120ALU	AKA50125ALU	-	-	-	-
		alu PVC - -	-	AK100ALU AKT445ALU -
	18 x 73	alu anodisé	AKA75180ALU	AKA75185ALU	-	-	-	AKA75186ALU
		alu PVC - AK75185ALU AK75187ALU AK100ALU AKT445ALU -

Colonnes

simple face

	Nombre de câbles Type de câbles
		Zone 1 Zone 2 Zone 3
Simple face courant fort (∅ 10 - 11 mm) 3 3 -
		courant faible (∅ 7 mm) 8 3 -
Double face courant fort (∅ 10 - 11 mm) 4 4 14
		courant faible (∅ 7 mm) 9 9 30

68 1 2 3 130

double face

Encombrement du système de fixation

Colonnes

	Nombre de câbles Type de câbles
		Zone 1 Zone 2 Zone 3
Simple et double face fixe ou mobile	courant fort (∅ 10 - 11 mm) 11/1	4 17/19 14/16
	courant faible (∅ 7 mm) 28/34 42/46 35/39

Guide de capacité en fils du système AK

		Contenance par compartiment de fils normalisés
Réf. Compartiments		1,5^	2,5^	6^	ø max. (mm)
AK35100 1 5	3	2	7	,	5
	2 5	3	2	7	, 5
AK / AKA50120	1 5	3	2	7	, 5
	2 7	5	2	9
	3 5	3	2	7	, 5
AK / AKA75180	1 8	6	3	9	, 5
	2 1	1	8	4	1 3
	3 1	1	8	4	1 3
	4 8	6	3	9	, 5

Hauteur minimum avec support d'appareillage : 80 mm			Teintes :gris (RAL 7011)			Indice de protection :IP30, IK08
Matériau : Acier - PA6
Certification : EN50085-2-2DE			noir(RAL 9005)
Revêtement			5 mm max	Revêtement12 mm max	Support d'appareill.6 modules de22,5 x 45 mm	Support d'appareill.8 modules de22,5 x 45 mm
Nota : S'intègre dansboîte de jonction oudans plancher technique.			Réf.	Réf.	Réf.	Réf.
	12 modulesde 22,5 x 45 mm	gris VQ06057011 VQ06127011 GTVR300(x2) -
		noir VQ06059005 VQ06129005 GTVR300(x2) -
	18 modulesde 22,5 x 45 mm	gris VE09057011 VE09127011 GTVR300(x3) -
		noir VE09059005 VE09129005 GTVR300(x3) -
	24 modulesde 22,5 x 45 mm	gris VQ12057011 VQ12127011 - GTVR400(x3)
		noir VQ12059005 VQ12129005 - GTVR400(x3)

Revêtement			5 mm max	Revêtement12 mm max	Support d'appareill.6 modules de22,5 x 45 mm	Support d'appareill.8 modules de22,5 x 45 mm
			Réf.	Réf.	Réf.	Réf.
	12 modulesde 22,5 x 45 mm	gris VR06057011 VR06127011 GTVR300 (x2) -
		noir VR06059005 VR06129005 GTVR300 (x2) -
	20 modulesde 22,5 x 45 mm	gris VR10057011 - GTVR300 (x2) GTVR400 (x1)
		noir VR10059005 - GTVR300 (x2) GTVR400 (x1)
	24 modulesde 22,5 x 45 mm	gris VR12057011 - - GTVR400 (x3)
		noir VR12059005 - - GTVR400 (x3)

Dimension en mm

VQ0605 - VQ0612 VE0905 - VE0912 VQ1205 - VQ1212

Référence Modules Dimension
	22,5 x 45 Boîte Encastrement
VQ0605	12 219 x 219	200 x 200
VQ0612
VE0905	18 272 x 219	253 x 200
VE0912
VQ1205	24 263 x 263	244 x 244
VQ1212

VR0605 - VR0612 VR1005 VR1205

262 211

293 242

Référence Modules Dimension
	22,5 x 45 Boîte Encastrement
VR0605	12 ∅ 234 ∅ 215
VR0612
VR1005 20 ∅ 294 ∅ 275
VR1205 24 ∅ 325 ∅ 306

Mise en œuvre

Mise en place de la boîte de sol

Positionner la boîte

Découper et coller
le revêtement de sol

Mise en place des boîtiers

Déposer le couvercle pour plus de confort

Positionner le boîtier puis casser les angles si nécessaire

Régler la hauteur et verrouiller

Remettre le couvercle

Câblage des boitiers peut se faire en atelier

Clipser l'appareillage Positionner C“lson livrée

Fixer les serre-câbles

Clipser le boîtier d'isolation

Longueur standard : 2 m (socle + couvercle).Indice de protection :Certifi cation : EN50085-1/EN50085-2-2CEMatériau : acier galvaniséIK 08Résistance à la charge verticale :ou travers d'une petite surface : 1500 NEpaisseur : socle 1 mmcouvercle 1,25 mm
		Goulotte acier2 compartiments	Goulotte acier3 compartiments	Collierde fixation	Supportsde fixation	Anglesverticaux
		Réf. Réf. Réf. Réf.	Réf.
haut. (mm) larg. (mm)		UK190282	-	UKS190280	UKB190280	UKK190282
		UK240282	-	UKS240280	UKB240280	UKK240282
		-	UK240283	UKS240280	UKB240280	UKK240283
		UK340282	-	UKS340280	UKB340280	UKK340282
		-	UK340283	UKS340280	UKB340280	UKK340283
38	190	UK190382	-	UKS190380	UKB190380	UKK190382
	240	UK240382	-	UKS240380	UKB240380	UKK240382
	240	-	UK240383	UKS420380	UKB240380	UKK240383
	340	UK340382	-	UKS340380	UKB340280	UKK340382
	340	-	UK340383	UKS340380	UKB340380	UKK340383

	Boîte de jonction	Cadre pour boîte de jonction et installation boîte de sol
	Réf.	Réf. Réf. Réf. Réf.
		pour boîteVQ0605/VQ0612	pour boîteVE0905/VE0912	pour boîteVQ1205/VQ1212	pour boîteVR0605/VR0612
UDB2 UDB2050080 UDM2200Q06 UDM2200E09 UDM2244Q12 UDM2215R06
	UDB2075125 UDM2200Q06 UDM2200E09 UDM2244Q12 UDM2215R06
	UDB2120170 UDM2200Q06 UDM2200E09 UDM2244Q12 UDM2215R06
UDB3 / UDS3 UDB3050080 UDM3200Q06 UDM3200E09 UDM3244Q12 UDM3215R06
	UDB3075125 UDM3200Q06 UDM3200E09 UDM3244Q12 UDM3215R06
	UDB3120170 UDM3200Q06 UDM3200E09 UDM3244Q12 UDM3215R06
	UDS3070120 UDM3200Q06 UDM3200E09 UDM3244Q12 UDM3215R06
Boîte de jonction 486 x 486hauteur de chape			Boîte de jonction 556 x 556hauteur de chape			Boîte universelle pour goulottes ou gaine ICTA70 à 120 mm
50 à 80 mm	75 à 125 mm	120 à 170 mm	50 à 80 mm	75 à 125 mm	120 à 170 mm
Réf.	Réf.	Réf.	Réf.	Réf.	Réf.	Réf.
UDB2050080 UDB2075125 UDB2120170 UDB3050080 UDB3075125 UDB3120170 UDS3070120
UDB2050080 UDB2075125 UDB2120170 UDB3050080 UDB3075125 UDB3120170 UDS3070120
UDB2050080 UDB2075125 UDB21200170 UDB3050080 UDB3075125 UDB3120170 UDS3070120
-	-	-	UDB3050080 UDB3075125 UDB3120170 UDS3070120
-	-	-	UDB3050080 UDB3075125 UDB3120170 UDS3070120
UDB2050080 UDB2075125 UDB2120170 UDB3050080 UDB3075125 UDB3120170 UDS3070120
UDB2050080 UDB2075125 UDB21210170 UDB3050080 UDB3075125 UDB3120170 UDS3070120
UDB2050080 UDB2075125 UDB2120170 UDB3050080 UDB3075125 UDB31210170 UDS3070120
-	-	-	UDB3050080 UDB3075125 UDB3120170 UDS3070120
-	-	-	UDB3050080 UDB3075125 UDB31210170 UDS3070120

UDM3275R10 UDM3306R12 UDAR335

UDM3275R10 UDM3306R12 UDAR335

UDM3275R10 UDM3306R12 UDAR335

UDM3275R10 UDM3306R12 UDAR335

Boîtes de jonction

Matériau : acier galvanisé Epaisseur max.

revêtement de sol : 28 mm Hauteur minimal

d'installation : 100 mm

Jupe PVC pour protéger

l'intérieur de la boîte lors du coulage du béton

Plages de hauteurs réglables avec set de nivellement (accessoires).

Sortie de câbles, clé de montage et supports

d'appareillage en accessoires.

EKSQ405BL

GTVR300

Désignation Caractéristiques Réf. c

iale

Boîtes de jonction pour charge jusqu'à 20 kN

pour sortie de câbles, peut contenir 3 supports d'appareillage GTVR300

EKSQ405TM

boîte de jonction aveugle

Supports d'appareillage pour boîtes de sol

pour appareillage 45 x 45 de type gallery et gallery spécial goulottes matériau : polycarbonate PC/ABS, sans halogène couleur : noir

support pour appareillage 6 modules 22,5 x 45 mm

GTVR300

Sets de nivellement pour boîtes de jonction pour charges jusqu'à 20 kN

pour boîtes de jonctions - set de nivellement 115 - 150 mm

EKSNS070

- set de nivellement 150 - 180 mm

EKSNS100

- set de nivellement 170 - 200 mm

EKSNS120

Sortie de câbles

pour boîte de jonction EKSQ405TM matériau : aluminium

TULAA105

Clé de montage

pour sortie de câble TULAA105

TUSS000

Installations, adoptez le sur-mesure

Optez pour camelea, le service Hager dédié aux cheminements spécifiques et au sur-mesure. Nous apportons des réponses à vos besoins de personnalisation les plus pointus et vous aidons à répondre aux cahiers des charges les plus contraignants.

Sur-mesure

Matières sans halogène, longueurs hors standard, formes originales, couleurs particulières... Des équipements spécifiques au sur-mesure total : camelea permet de faire plus et mieux sur tous vos chantiers.

Faisabilité

Partagez votre projet avec notre équipe pour valider sa faisabilité technique et construire une offre de prix pertinente. Contactez votre interlocuteur Hager habituel ou votre agence commerciale.

Pour plus d'infos consultez nous.

BKW : système de caniveau affleurant avec la chape avec couvercles pleins, colisage : 12 m Socles : acier galvanisé selon la norme DIN EN 10327, épaisseur 3 mm, longueur 2400 mm. Livré avec 3 couvercles pleins, longueur 800 mm.

Certifi cation :

EN50085-2-2:2008

Indice de protection :

IP30, IK10

Dimensions, capacité de câblage et réglage de hauteur voir page H.64Mise en œuvre voir page H.65	Hauteur de chape (mm)	CaniveauRéf.	EmboutRéf.	Cloison*Réf.	Couvercle supplémentaire plein(longueur 800 mm)Réf.
	60 à 100 BKW200060 BKWE200060 BKTWK46 BKA200800
	70 à 110 BKW200070 BKWE200070 BKTWK46 BKA200800
	80 à 120 BKW200080 BKWE200080 BKTWK61 BKA200800
	90 à 130 BKW200090 BKWE200090 BKTWK76 BKA200800
300	60 à 100 BKW300060 BKWE300060 BKTWK46 BKA300800
	70 à 110 BKW300070 BKWE300070 BKTWK46 BKA300800
	80 à 120 BKW300080 BKWE300080 BKTWK61 BKA300800
	90 à 130 BKW300090 BKWE300090 BKTWK76 BKA300800
400	60 à 100 BKW400060 BKWE400060 BKTWK46 BKA400800
	70 à 110 BKW400070 BKWE400070 BKTWK46 BKA400800
	80 à 120 BKW400080 BKWE400080 BKTWK61 BKA400800
	90 à 130 BKW400090 BKWE400090 BKTWK76 BKA400800
500	60 à 100 BKW500060 BKWE500060 BKTWK46 BKA500800
	70 à 110 BKW500070 BKWE500070 BKTWK46 BKA500800
	80 à 120 BKW500080 BKWE500080 BKTWK61 BKA500800
	90 à 130 BKW500090 BKWE500090 BKTWK76 BKA500800
600	60 à 100 BKW600060 BKWE600060 BKTWK46 BKA600800
	70 à 110 BKW600070 BKWE600070 BKTWK46 BKA600800
	80 à 120 BKW600080 BKWE600080 BKTWK61 BKA600800
	90 à 130 BKW600090 BKWE600090 BKTWK76 BKA600800

* séparation pour courants fort et faibles composé de 4 pieds de séparation à coller dans le socle plus une cloison hauteur totale avec pied = hauteur de la cloison + 2,5 mm - longueur : 2000 mm

Hauteurs réglables par plage. Colisage embouts : 1 pièce

Charge max autorisée avec couvercle plein : 1500 N.

Baguettes de finition pour découpe du revêtement de sol : hauteur 3,90 mm.

Couvercle pour sortie de cable avec découpe pour GBZRéf.	Couvercle avec découpe pour boîte de sol VQ0605 / VQ612Q06Réf.	pour boîte de sol VE0905 / VE912E09Réf.	pour boîte de sol VQ1205 / VQ1212Q12Réf.	pour boîte de sol VR0605 / VR0612R06Réf.	pour boîte de sol VR1005Réf.	pour boîte de sol VR1205Réf.
BKA200800GBZ -	-	-	-	-	-
BKA200800GBZ -	-	-	-	-	-
BKA200800GBZ -	-	-	-	-
BKA200800GBZ -	-	-	-	-	-
BKA300800GBZ -	-	-	-	-	-
BKA300800GBZ -	-	-	-	-	-
BKA300800GBZ BKA300800Q06 BKA300800E09 - BKA300800R06 -				-
BKA300800GBZ BKA300800Q06 BKA300800E09 - BKA300800R06 -				-
BKA400800GBZ -	-	-	-	-	-
BKA400800GBZ -	-	-	-	-	-
BKA400800GBZ BKA400800Q06 BKA400800E09 BKA400800Q12 BKA400800R06 BKA400800R10 BKA400800R12
BKA400800GBZ BKA400800Q06 BKA400800E09 BKA400800Q12 BKA400800R06 BKA400800R10 BKA400800R12
BKA500800GBZ -	-	-	-	-	-
BKA500800GBZ -	-	-	-	-	-
BKA500800GBZ BKA500800Q06 BKA500800E09 BKA500800Q12 BKA500800R06 BKA500800R10 BKA500800R12
BKA500800GBZ BKA500800Q06 BKA500800E09 BKA500800Q12 BKA500800R06 BKA500800R10 BKA500800R12
BKA600800GBZ -	-	-	-	-	-
BKA600800GBZ -	-	-	-	-	-
BKA600800GBZ BKA600800Q06 BKA600800E09 BKA600800Q12 BKA600800R06 BKA600800R10 BKA600800R12
BKA600800GBZ BKA600800Q06 BKA600800E09 BKA600800Q12 BKA600800R06 BKA600800R10 BKA600800R12

Système de mise à la terre

1

BKZSA200

Vue d'ensemble couvercle couvercle découpé socle pieds réglables en hauteur traverse embout couvercle

Dimensions des caniveaux

Réf. caniveaux	Largeur de socle en mm	Largeur hors tout en mm	Hauteur de socle en mm	Plage de réglage de hauteur en mm	Section utile en cm^2	Nbre de câbles ∅11 mm max.
BKW200060 200 216 48	60 - 100 88,3 36
BKW200070 200 216 58	70 - 110 106,7 44
BKW200080 200 216 68	80 - 120 125,1 51
BKW200090 200 216 78	90 - 130 143,5 59
BKW300060 300 316 48	60 - 100 136,3 56
BKW300070 300 316 58	70 - 110 164,7 68
BKW300080 300 316 68	80 - 120 193,1 79
BKW300090 300 316 78	90 - 130 221,5 91
BKW400060 400 416 48	60 - 100 184,3 76
BKW400070 400 416 58	70 - 110 222,7 92
BKW400080 400 416 68	80 - 120 261,1 107
BKW400090 400 416 78	90 - 130 299,5 123
BKW500060 500 516 48	60 - 100 232,3 96
BKW500070 500 516 58	70 - 110 280,7 116
BKW500080 500 516 68	80 - 120 329,1 136
BKW500090 500 516 78	90 - 130 377,5 156
BKW600060 600 616 48	60 - 100 280,3 115
BKW600070 600 616 58	70 - 110 338,7 139
BKW600080 600 616 68	80 - 120 397,1 164
BKW600090 600 616 78	90 - 130 455,5 188

Système de caniveau

Le système de caniveau affleurant avec la chape avec couvercles pleins ou couvercles permettant l'installation de boîtes de sol ou de sortie de câbles doit être mis à la terre conformément à la norme NF C 15-100.

Ne pas marcher sur le système de caniveaux avant que la chape ne soit complètement durcie.

Marquez le cheminement sur la dalle, par exemple avec de la craie ou de la ficelle. Vérifiez le nivellement de la dalle.

800 mm

Placez les pattes de nivellement à une distance maximale de 800 mm le long de la goulotte. Ajustez la hauteur de la goulotte.

Assemblez deux goulottes entre elles à l'aide des traverses. Pour ce faire, desserrez légèrement les vis de fixation des couvercles.

800 mm

Serrez les vis des pattes de nivellement.

800 mm

Mettez en place les profilés latéraux à une distance maximale de 800 mm les uns des autres afin de mieux solidariser la goulotte avec la chape.

Fixez les pattes de nivellement sur la dalle.

Veillez à bien remplir de chape le volume entre le fond de la goulotte et la dalle.

Veillez à connecter chaque goulotte entre elles afin d'assurer la mise à la terre.

Coulez la chape à niveau de la goulotte. Ne marchez pas sur la goulotte si la chape n'est pas sèche.

Longueur standard : 3 m, largeur 80 ou 160 mm,

3 supports de fixation 250/400 - 400/700 - 700/1300 mm

Matériau : aluminium anodisé naturel

Pour 3 m de chemin de câbles supendu commander 6 m.

46 x 80 mm		Chemin de câblesRéf.	Eclisses de jonctionRéf.	Pièce d'accrochageRéf.	Angle platRéf.	Té platRéf.
	pure	DABA5008019016	DABA500809VERZ	DABA50080109016	DABA5008059016	DABA5008079016
	alu anodisé DABA500801ELN DABA500809VERZ ---
46 x 160 mm		Chemin de câblesRéf.	Eclisses de jonctionRéf.	Pièce d'accrochageRéf.	Angle platRéf.	Té platRéf.
	pure	DABA5016019016	DABA501609VERZ	DABA50160109016	DABA5016059016	DABA5016079016
	alu anodisé DABA501601ELN DABA501609VERZ ---

Nombre max. de câbles :

-3×1,5mm²:58

- 5 x 2,5 mm²: 34

- câbles Cat.6 : 66

L4187CHRO

L5802

L4182GNGE

Désignation	Caractéristiques	Emb.	Réf. ciale
Borne	à la terre CHRO	10	L4187CHROpour fils de m
Borne de masse	BRA/DA 1	(25 pièces)	L5802
Fils de masse à la terre avec cosses	longueur 150 mm	100	L4181GNGE
	longueur 300 mm	100	L4182GNGE
	longueur 600 mm	25	L4183GNGE

Teintes : □ pure (9016)

alu anodisé (ELN)

Charge utilisable 80/160 mm : max. 16/23 kg/m distance entre pied de 1,5 m, max. 10/20 kg/m distance entre pied de 2,5 m. Essai de charge selon EN 61537. Surface utilisable : 42 cm² (2 x 21 cm²)

	EmboutRef.	Plaquepasse-murRéf.	Pied suspension250 à 400 mmRéf.	Pied suspension400 à 700 mmRéf.	Pied suspension700 à 1300 mm[70V2]Réf.	AdaptateurluminaireRéf.	Colone mobileRéf.
	DABA5008069016	DABA5008089016	DABZAB2509016	DABZAB4009016	DABZAB7009016	DABZADUN9016	DABZADFLR9016
	DABA500806ELN -	-	-	-	-	-
	EmboutRéf.	Plaquepasse-mur[H885]Réf.	Pied suspension250 à 400 mmRéf.	Pied suspension400 à 700 mm[CA6X]Réf.	Pied suspension700 à 1300 mm[2774]Réf.	AdaptateurluminaireRéf.	Colone mobileRéf.
	DABA5016069016	DABA5016089016	DABZAB2509016	DABZAB4009016	DABZAB7009016	DABZADUN9016	DABZADFLR9016
	DABA501606ELN -	-	-	-	-	-

Goulotte affleurante à ras de la chape pour sols nettoyés à sec selon DIN VDE 0634 partie 1.

Montage de l'appareillage dans support d'appareillage GTVR300 ou GTVR400.

Hauteur minimale

de la chape : 96 mm

Le couvercle peut recevoir tous les types de revêtements de sol (parquet, moquette, carrelage, stratifié, revêtement coulé avec couvercle spécial, disponible par camelea, 5 - 25 mm).

Charge max autorisée avec couvercle plein : 1500 N

Recommandation minimale : 4 vis de nivellement et 4 vis de fixation par mètre.

Important : pose de bandes isolantes entre la goulotte et la chape.

Tôle d'acier zinguée

Corps goulotte affleurante

• dimensions :
  2000 x 250 x 85 mm
• couvercle de protection et 6 vis de fixation inclus
• vis de nivellement non incluses.

Couvercle

• dimensions : 2 x 1000 mm
• couleur brosse : noir
• versions LED : compartiment transparent pour montage d'une bande LED.

Pièce de forme

• dimensions :
  L. 250 x H. 85 mm
• couvercle de protection et 7 vis de fixation inclus
• vis de nivellement non incluses.

BKB250851

BKB250852B

BKB2508551

BKB250856

BKB250857

BKBNS60

BKBNS120

L5802

L4182GNGE

Désignation Caractéristiques Réf. c

iale

Corps goulotteaffleurante		BKB250851
Couvercles	couvercle passe-câbles	BKB250852B
	couvercle LED passe-câbles	BKB250852BLED
	couvercle fermé	BKB250852G
	couvercle anglepasse-câbles	BKB2508554B
	couvercle LED anglepasse-câbles	BKB2508554BLED
	couvercle angle passe-câbles	BKB2508553B
	couvercle LED anglepasse-câbles	BKB2508553BLED
	couvercle angle fermé	BKB2508554G
Angle plat		BKB2508551
Emboutde fermeture		BKB250856
Eclissede jonction		BKB250857
Agrafes	support d'appareillageGTVR3	BKBGTR922
	support d'appareillageGTVR400	BKBGTR923
Setsnivellement	96 - 145 mm	BKBNS60
	145 - 210 mm	BKBNS120
Setsnivellementamortisseur	96 - 145 mm	BKBNSD60
	145 - 210 mm	BKBNSD120
Borne	pour fils de miseà la terre	L4187CHRO
Borne de masse	BRA/DA	L5802
Fils de masse à laterre avec cosses	longueur 150 mm	L4181GNGE
	longueur 300 mm	L4182GNGE
	longueur 600 mm	L4183GNGE

Goulottes affleurantes BKB

Les goulottes affleurantes BKB conviennent pour l'installation le long de murs ou de baies vitrées pour un montage à ras de la chape.

L'installation avec couvercle fermé est possible à l'intérieur d'une pièce ou dans la zone des seuils de portes.

Les goulottes affleurantes BKB offrent des couvercles fermés, avec brosse ou avec compartiment LED et brosse.

Caractéristiques du produit

• Convient aux sols nettoyés à sec selon DIN VDE 0634 partie 1
• Convient aux types de revêtements de sol d'une épaisseur de 5 à 25 mm.
• Montage du revêtement de sol par collage sur le couvercle.
  • Hauteur minimale de la chape 96 mm.
• Nivellement de hauteur par vis de réglage accessible de l'intérieur.
• Ne pas oublier les bandes isolantes entre la goulotte et la chape.
• Le cas échéant, une isolation phonique devra être installée pour la transition entre des modules de bureau (barrière insonorisante, réf. L5804).
• La protection anti-feu doit être aménagée en cas de traversée de parois pare-feu (BS90SET).
• Accès aux câbles et aux prises grâce au couvercle amovible et à la sortie de câbles côté mur dans le cas des couvercles avec brosse. Longueur des couvercles 1 m, longueur de la base 2 m.
• Charge ponctuelle jusqu'à 150 kg.

Eclairage LED

• Le compartiment LED du couvercle BKB permet l'installation de bandes LED usuelles.
• Fournisseur possible : Beat Bucher AG, Tägerwilen www.bbag.ch

Montage

1. Vissage des vis de nivellement.
2. Alignement du socle de la goulotte ou de l'angle intérieur/extérieur côté mur.

1. Les socles de la goulotte sont assemblées au moyen de jonctions et les extrémités de la goulotte sont couvertes avec les plaques de fermeture. Il est impératif que la chape ne rentre pas dans la goulotte. Les vis fournies sont utilisées pour établir une liaison électrique entre la jonction et les socles.

1. Ajustage de la hauteur de la goulotte qui définit la hauteur de la chape. Il est recommandé que le monteur se mette en contact avec l'électricien qui réalise cette dernière. Recommandation minimale : 4 vis de nivellement par mètre.
2. Pour empêcher un éventuel pont thermique entre la goulotte et le sol brut, il faut remplir l'espace sous la goulotte avec un matériau isolant.

Montage (suite)

1. Fixation des goulottes sur le sol brut à l'aide de vis de fixation. Recommandation minimale : 2 vis de fixation par mètre.

2. Pose du couvercle de protection.

1. Raccordement des tubes vides, si nécessaire. Ouvrir au préalable les pré-découpes avec un tournevis plat. Raccordement possible des tubes vides sur quatre côtés.

1. Vissage du couvercle de protection à l'aide des vis autotaraudeuses fournies avec la goulotte (dans l'emballage sous film plastique collé). Ces dernières sont vissées directement, sans perçage préalable, sur la surface d'appui de la base de la goulotte à travers les orifices du couvercle de protection.

1. Pose de la bande isolante sur la paroi de la goulotte côté chape (veiller à ce que la chape ne coule pas sous la goulotte). Respecter les mesures particulières à prendre en cas d'utilisation de chapes liquides, chauffées ou agressives. Suivant le revêtement utilisé (p. ex. matériau liquide), il faudra consulter le fabricant. Si une autre bande isolante est nécessaire sur la paroi de la goulotte côté mur, elle doit être posée avant d'effectuer l'étape de montage n° 4.

1. Soutenir au besoin la paroi de la goulotte côté chape, afin d'éviter toute déformation de la paroi suite à la pression de la chape. Le monteur qui réalise la chape doit l'ajuster proprement jusqu'au niveau de l'arête supérieure de la goulotte. Veiller à ce que la chape ou des parties du revêtement de sol (p. ex. matériau liquide) ne pénètrent pas dans la goulotte.

1. Pose de la chape à niveaux.

2. Toutes les parties métalliques de la goulotte doivent être sécurisées (selon VDE).

3. Pose du revêtement de sol (5 - 25 mm).

4. Adaptation du revêtement de sol, avec brosse : la brosse passe-câbles livrée avec le couvercle est fixée sur la base de la goulotte côté mur et, comme la butée de sol fixée sur la base de la goulotte, réglée à la hauteur correspondante du revêtement de sol en étant poussée vers le haut ou vers le bas, puis vissée à l'aide d'une clé mâle à six pans de 3 mm (non comprise dans la livraison).

5. Adaptation du revêtement de sol, avec couvercle fermé : la butée de sol livrée avec le couvercle et l'appui du couvercle sont fixés sur la base de la goulotte côté mur et, comme la butée de sol fixée sur la base de la goulotte réglés à la hauteur correspondante du revêtement de sol en étant poussés vers le haut ou vers le bas, puis vissés à l'aide d'une clé mâle à six pans de 3 mm (non comprise dans la livraison).

A observer : il faut déplacer la "grille de support" dans la base pour que le couvercle ferme correctement.

1. Adaptation du revêtement de sol avec LED : la brosse passe-câbles livrée avec le couvercle est fixée sur la base de la goulotte côté mur et, comme la butée de sol fixée sur la base de la goulotte, réglée à la hauteur correspondante du revêtement de sol en étant poussée vers le haut ou vers le bas, puis vissée à l'aide d'une clé mâle à six pans de 3 mm (non comprise dans la livraison).

A observer : il faut déplacer la "grille de support" dans la base pour que le couvercle ferme correctement.

Vue en coupe de la goulotte dans le sol

1. Chape
2. Insonorisation et isolation contre le froid
3. Revêtement de sol
4. Bande isolante
5. Joint de raccordement
6. Paroi
7. Sol brut
8. Appareillage gallery dans GTRV300 ou GTRV400

Cotations

Goulotte 250 mm avec brosse

BKB250852B 5 - 25 mm BKB250851 BKBGTR9xx 250 85 mini. 96

Goulotte 250 mm avec brosse et compartiment LED

compartment LED h.5 mm l.13 mm BKB250852BLED 5 - 25 mm BKB250851 BKBGTR9xx 250 85 mini. 96

Goulotte 250 mm avec couvercle fermé

BKB250852G 5 - 25 mm BKB250851 BKBGTR9xx 250 85 mini. 96

	hauteur x largeur (mm)	Goulotte complèteRéf.			Couvercle supplémentaireRéf.		Contenance par logement de fils normalisés 1,0^2 1,5^2 2,5^2
	25 x 25 BA725025 BA70252K	24	17	12
	25 x 40 BA725040 BA70402K	41	29	21
	40 x 25 BA740025 BA70252	50	36	26
	40 x 40 BA740040 BA70402	81	58	42
	40 x 60 BA740060 BA70602	125	90	64
	40 x 80 BA740080 BA70802	169	121	87
	40 x 100 BA740100 BA71002	212	152	10
	60 x 25 BA760025 BA70252	91	65	47
	60 x 40 BA760040 BA70402	152	109	78
	60 x 60 BA760060 BA70602	236	170	122
	60 x 80 BA760080 BA70802	322	231	166
	60 x 100 BA760100 BA71002	406	292	209
	60 x 120 BA760120 BA71202	489	352	252
	80 x 25 BA780025 BA70252	130	94	67
	80 x 40 BA780040 BA70402	224	161	115
	80 x 60 BA780060 BA70602	351	253	181
	80 x 80 BA780080 BA70802	478	344	246
	80 x 100 BA780100 BA71002	604	435	311
	80 x 120 BA780120 BA71202	730	525	376
	100 x 60 BA7100060 BA70602	459	330	236
	100 x 80 BA7100080 BA70802	630	453	324
	100 x 100 BA7100100 BA71002	801	576	422
[DZZK]	Découpes latéraleshauteur 25 mmet goulotte 25 x 40				Découpes latéraleshauteur 100 mm		Perforation du fondEN 50 085-2-3largeur 80, 100 et 120 mm
	Découpes latéraleshauteur 60 et80 mm				Perforation du fondEN 50 085-2-3largeur 25, 40 et 60 mm

Livraison : socle fond percé, couvercle.

Longueur standard : 2 m.

Matériau : PVC rigide.

Teinte :

		hauteur x largeur (mm)	Goulotte complèteRéf.		Contenance par logement de fils normalisés 1,0^2 1,5^2 2,5^2
		25 x 25 BA725025BL 24	17	12
		40 x 25 BA740025BL 50	36	26
		40 x 40 BA740040BL 81	58	42
		40 x 60 BA740060BL 125	90	64
		60 x 25 BA760025BL 91	65	47
		60 x 40 BA760040BL 152	109	78
		60 x 60 BA760060BL 236	170	122
		80 x 40 BA780025BL 130	94	67
		80 x 60 BA780060BL 351	253	181
		80 x 100 BA780100BL 604	435	311

12,5 6 2

Découpes latérales

hauteur 25 mm et goulotte 25 x 40

-12,5 -6 -2

Découpes latérales

hauteur 100 mm

50 125 6.5 50 15

Perforation du fond

DIN 43659

EN 50 085-2-3

largeur 80,

100 et

120 mm

-12,5 - 6 - 2

Découpes latérales

hauteur 60 et 80 mm

8 50 25 45 6.5 15

Perforation du fond

DIN 43659

EN 50 085-2-3

largeur 25,

40 et

60 mm

Livraison : socle fond percé, couvercleLongueur standard : 2 m.Matériau : PC-ABS.		Classement au feu : UL 94V0 - T°-25°C + 90°CCertification : EN50085-2-3 EN45455-2(applications ferroviaires), UL1565, CSA22.2 N°14			Teinte :Gris clair(RAL 7035)
	hauteur x largeur (mm)	Goulotte complèteRéf.		Couvercle (séparé)Réf.	Contenance par logement de fils normalisés 1,0^2 1,5^2 2,5^2
	25 x 25 HA725025 HA70252K	24	17 12
	40 x 25 HA740025 HA70252	50	36 26
	40 x 40 HA740040 HA70402	81	58 42
	40 x 60 HA740060 HA70602	125	90 64
	60 x 25 HA760025 HA70252	91	65 47
	60 x 40 HA760040 HA70402	152	109 78
	60 x 60 HA760060 HA70602	236	170 122
	60 x 80 HA760080 HA70802	322	231 166
	60 x 100 HA760100 HA71002	406	292 209
	60 x 120 HA760120 HA71202	489	352 252
	80 x 40 HA780040 HA70402	224	161 115
	80 x 60 HA780060 HA70602	351	253 181
	80 x 80 HA780080 HA70802	478	344 246
	80 x 100 HA780100 HA71002	604	435 311
	80 x 120 HA780120 HA71202	730	525 376

12,5 6 2,5

Découpes latérales Perforation du fond

EN 50085-2-3 pour

les goulottes de

largeur : 25, 40 et

60 mm

8 50 25 45 6.5 50 15

Perforation du fond

EN 50085-2-3

pour les goulottes

de largeur :

80, 100 et 120 mm.

Matériau : polyamide sans halogène. Classement au feu : UL 94V0. Température : -25°C à +90°C	Conformités normatives :UL1565CSA 22.2 N°14			Teinte :Gris clair(RAL-7035)
Version sans bande adhésive			Goulotte complèteRéf.	Contenance par logement de fils normalisés 1,0^2 1,5^2 2,5^2
	hauteur x largeur x longueur (mm)	Désignation
	15 x 11 x 250 VK-flex 10M569010	8 5
	22 x 24 x 500 VK-flex 20M569120	18 13
	31 x 33 x 500 VK-flex 30M569257	46 30
	41 x 44 x 500 VK-flex 40M5693101	81 53
Version avec bande adhésive			Goulotte complèteRéf.	Contenance par logement de fils normalisés 1,0^2 1,5^2 2,5^2
	hauteur x largeur x longueur (mm)	Désignation
	15 x 11 x 250 VK-flex 10L221210	8 5
	22 x 24 x 500 VK-flex 20L222220	18 13
	31 x 33 x 500 VK-flex 30L223257	46 30
	41 x 44 x 500 VK-flex 40L2242101	81 53

4.5 8 8

Vue latérale Partie basse

8 10 4 50

Matériau : PVC rigide.	Teintes :Longueur standardis (RAL 7030)				blanc paloma(RAL 9010)
	gris clair (RAL 7035)
		Profilés de recouvrementRéf.	Emboutde fermeture droitet gaucheRéf.	SupportRéf.	A Plaque arrièreB Plaque dedessousRéf.
A	blanc paloma RK1109010 L22369010 M5848 FB6011029010 (A)
	gris clair RK1107035 L22367035 M5848 FB6011027035 (A)
	gris RK1107030 L22367030 M5848 FB6011027030 (A)
A	blanc paloma RK1509010 L22359010 M5849 FB6015029010 (A)
	gris clair RK1507035 L22357035 M5849 FB6015027035 (A)
	gris RK1507030 L22357030 M5849 FB6015027030 (A)
	blanc paloma - - - FB6011029010 (B)
	gris clair - - - FB6011027035 (B)
	gris - - - FB6011027030 (B)
A	blanc paloma RK1909010 L22399010 M5850 FB6019029010 (A)
	gris clair RK1907035 L22397035 M5850 FB6019027035 (A)
	gris RK1907030 L22397030 M5850 FB6019027030 (A)
	blanc paloma - - - FB6015029010 (B)
	gris clair - - - FB6015027035 (B)
	gris - - - FB6015027030 (B)
A	blanc paloma RK2309010 L23209010 M5830 FB6023029010 (A)
	gris clair RK2307035 L23207035 M5830 FB6023027035 (A)
	gris RK2307030 L23207030 M5830 FB6023027030 (A)
	blanc paloma - - - FB6019029010 (B)
	gris clair - - - FB6019027035 (B)
	gris - - - FB6019027030 (B)

L5561

L5085

L5263ROT

L5264SCHW

M5159/2

M5164

BA7CLIP

ATACOLLE

UC969

Désignation Caractéristiques Réf. c Couleur Iale

Pince de découpe goulotte pour BA7/HNG/HA7 L5561

Rivets ∅ 4 pour épaisseur L5085 expansibles 2 - 5 mm

∅ 4 pour épaisseur L5123 4 - 7 mm

∅ 6 pour épaisseur L5067 3 - 8 mm

Outils de pose pour L5085 gris L5262GRAU

pour L5123 rouge L5263ROT

pour L5067 noir L5264SCHW

Entretoises hauteur 12 mm M51592

Rondelle à pour cacher la tête M5164 collerette des vis M4 à M5

Agrafes pour BA7A, BA7 bleu et HA7 BA7CLIP

agrafe sécable pour toutes les largeurs

Cartouche de colle mastifix contenance : 0,3 l blanc Paloma ATACOLLE

(RAL 9010)

Ecrous-clips et vis M5 pour platine perforée UC969

En tant que partenaire fiable et responsable, nous sommes toujours à vos côtés.

Nous serons ravis de vous accueillir dans l'un de nos 10 centres de compétences pour vous faire découvrir toutes nos solutions et nos équipes spécialisées.

Contactez-nous

10 centres de compétences en France

01

Nord - Pas-de-Calais - Normandie

Champagne - Picardie

Lille

Synergie Park

10 ter rue Louis Neel

59260 LEZENNES

Tél. [phone]

[e-mail]

02

Centre - Pays-de-Loire - Bretagne

Nantes

Parc Tertiaire du Vieux Moulin

2 rue du Tyrol

44240 LA CHAPELLE-SUR-ERDRE

Tél. [phone]

[e-mail]

03

Ile-de-France

Paris

Centre de compétences

Hager SAS

20 rue Troyon

75017 PARIS

Tél. [phone]

[e-mail]

04

Alsace - Lorraine

Nancy

Parc d'activités - Nancy Brabois

20 allée de la Forêt de la Reine

54500 VANDŒUVRE-LES-NANCY

Tél. Alsace 03 88 79 37 38

Tél. Lorraine 03 83 44 33 11

[e-mail]

Siège social

Hager SAS

132 boulevard de l'Europe - B.P. 78

F-67212 OBERNAI cedex

Tél. [phone]

Océan Indien

La Réunion

46 route de l'Eperon

97460 SAINT GILLES LES HAUTS

Anthony Coz

Tél. [phone]

[e-mail]

05

Bourgogne - Franche-Comté

Dijon

Parc Valmy

8a rue Jeanne Barret - Bât. E

21000 DIJON

Tél. [phone]

[e-mail]

06

Aquitaine - Charente-Limousin

Bordeaux

Bâtiment 4 - Hall 4

198 avenue Haut Lévêque

33600 PESSAC

Tél. [phone]

[e-mail]

07

Rhône - Auvergne - Alpes

Lyon

Parc technologique de Lyon

4 Place Berthe Morisot

69800 SAINT-PRIEST

Tél. [phone]

[e-mail]

08

Midi-Pyrénées

Toulouse

ZAC des Ramassiers

10 allée Aristide Maillol

31770 COLOMIERS

Tél. [phone]

[e-mail]

09

Provence - Languedoc-Roussillon

Aix-en-Provence

235 rue Louis de Broglie

13090 AIX-EN-PROVENCE

Tél. [phone]

[e-mail]

10

Côte d'Azur

Nice

Buropolis III

1240 route des Dolines - B.P. 58

06560 VALBONNE

Tél. [phone]

[e-mail]

01 02 03 04 05 06 07 08 09 10 Hager Forum Obernai (67)

Océan Pacifique

Nouvelle-Calédonie

21 rue Paul Kervistin

98800 ANSE VATA - NOUMEA

Gérald Benarros

Tél. [phone]

[e-mail]

Antilles - Guyane - Guadeloupe

Martinique

15 rue des Amandiers

Résidence Perles d'Anses

97229 LES TROIS ILETS

James Nony

Tél. [phone]

[e-mail]

:hager

Hager SAS

132 boulevard d'Europe

BP78-67212 OBERNAI CEDEX

hager.com/fr
