Type de produit	Cuisinière à gaz (chauffage et production d'eau chaude sanitaire)
Marque	Haier
Modèle	L1PB20HE(T)
Dimensions (H x L x P)	725 x 410 x 345 mm
Poids	35 kg
Alimentation électrique	220 V ~ 50 Hz, 125 W
Type de gaz	Gaz naturel (12T) – pression 2000 Pa
Puissance nominale (chauffage)	7,5 à 20 kW
Plage de température de chauffage	40 – 85 °C
Plage de température eau chaude sanitaire	35 – 60 °C
Débit d'eau chaude (ΔT=30K)	8,6 kg/min
Pression de service (chauffage)	0,3 MPa max
Pression de service (eau chaude)	0,02 – 0,6 MPa
Capacité du vase d'expansion	6 L
Indice de protection	IPX4D
Classe d'efficacité énergétique	2
Fonctions principales	Microprocesseur de surveillance, allumage électronique, régulation proportionnelle du gaz, détection de flamme, protection antigel, pompe anti-blocage, wifi intégré, compensation atmosphérique, affichage numérique de la pression, production rapide d'eau chaude
Sécurité	Protection contre les surchauffes, sécurité flamme, protection contre le gel, sécurité manque d'eau, sécurité blocage de fumée, sécurité pression excessive, sécurité électrique avec mise à la terre
Entretien et nettoyage	Inspection annuelle recommandée par un professionnel, nettoyage du brûleur, des échangeurs, du ventilateur et du conduit de fumée, vérification des joints et des raccordements
Pièces détachées et réparabilité	Pièces disponibles auprès du service après-vente agréé Haier, durée de vie 8 ans (gaz naturel), 6 ans (gaz manufacturé)
Informations générales	Garantie 3 ans sur présentation de la facture, installation par un professionnel agréé obligatoire, conforme aux normes GB25034-2010 et GB20665-2015

FOIRE AUX QUESTIONS - L1PB20HE(T) HAIER

Comment allumer la cuisinière Haier L1PB20HE(T) ?

Assurez-vous que l'alimentation électrique et l'arrivée de gaz sont ouvertes. Appuyez sur le bouton marche/arrêt (symbole "cœur") situé sur le panneau de commande. L'écran s'allume et l'appareil démarre en mode veille. Tournez le bouton de température de chauffage ou d'eau chaude pour activer la fonction souhaitée.

Que faire si l'écran affiche un code d'erreur ERR01 ?

Le code ERR01 indique un échec d'allumage (détection de flamme). Vérifiez que l'arrivée de gaz est ouverte et que la pression de gaz est suffisante. Si le problème persiste, nettoyez les électrodes d'allumage et de détection. Contactez un professionnel si l'erreur se répète.

Comment purger l'air du circuit de chauffage ?

Mettez l'appareil sous tension et ouvrez les vannes de purge automatique sur la pompe et les radiateurs. Remplissez le système via la vanne de remplissage jusqu'à ce que la pression atteigne 1,0-1,5 bar. Répétez l'opération si des bulles d'air apparaissent. Fermez les purges une fois que l'eau s'écoule sans air.

Quelle est la pression d'eau recommandée pour le circuit de chauffage ?

La pression de l'eau de chauffage doit être comprise entre 1,0 et 1,5 bar (affichée sur l'écran comme "88bar"). Si elle descend en dessous de 1,0 bar, ouvrez la vanne de remplissage pour rétablir la pression.

Comment utiliser la fonction de production rapide d'eau chaude ?

Sur les modèles HL, appuyez sur le bouton "vie" (eau chaude rapide) pour activer cette fonction. L'icône correspondante s'allume. L'eau chaude sera produite plus rapidement. Cette fonction se désactive automatiquement après 30 minutes.

Que faire en cas de gel ?

L'appareil dispose d'une protection antigel automatique. Ne coupez ni l'alimentation électrique ni le gaz par temps de gel. Si vous devez arrêter l'appareil longtemps, vidangez complètement le circuit de chauffage et d'eau chaude via les vannes de vidange pour éviter tout dommage.

Comment effectuer l'entretien annuel ?

L'entretien doit être réalisé par un professionnel agréé. Il comprend le nettoyage du brûleur, des électrodes, de l'échangeur, du ventilateur et du conduit de fumée. Vérifiez également les joints, les pressions et les sécurités. Suivez les instructions du manuel.

Puis-je utiliser un adaptateur WiFi avec cet appareil ?

L'appareil dispose d'un module WiFi intégré (selon modèle). Téléchargez l'application "Haier Smart Control" pour contrôler à distance le chauffage et l'eau chaude. Suivez le manuel d'utilisation de l'application pour l'appairage.

Quelle est la durée de vie de la cuisinière ?

Selon la réglementation, les appareils à gaz naturel ont une durée de vie de 8 ans et ceux au gaz manufacturé de 6 ans. Après cette période, il est recommandé de remplacer l'appareil pour des raisons de sécurité.

Où trouver les pièces de rechange ?

Les pièces de rechange sont disponibles auprès du service après-vente Haier. Contactez le service client au 400699999 ou via le site www.haier.com. Utilisez uniquement des pièces d'origine pour garantir la sécurité.

MODE D'EMPLOI L1PB20HE(T) HAIER

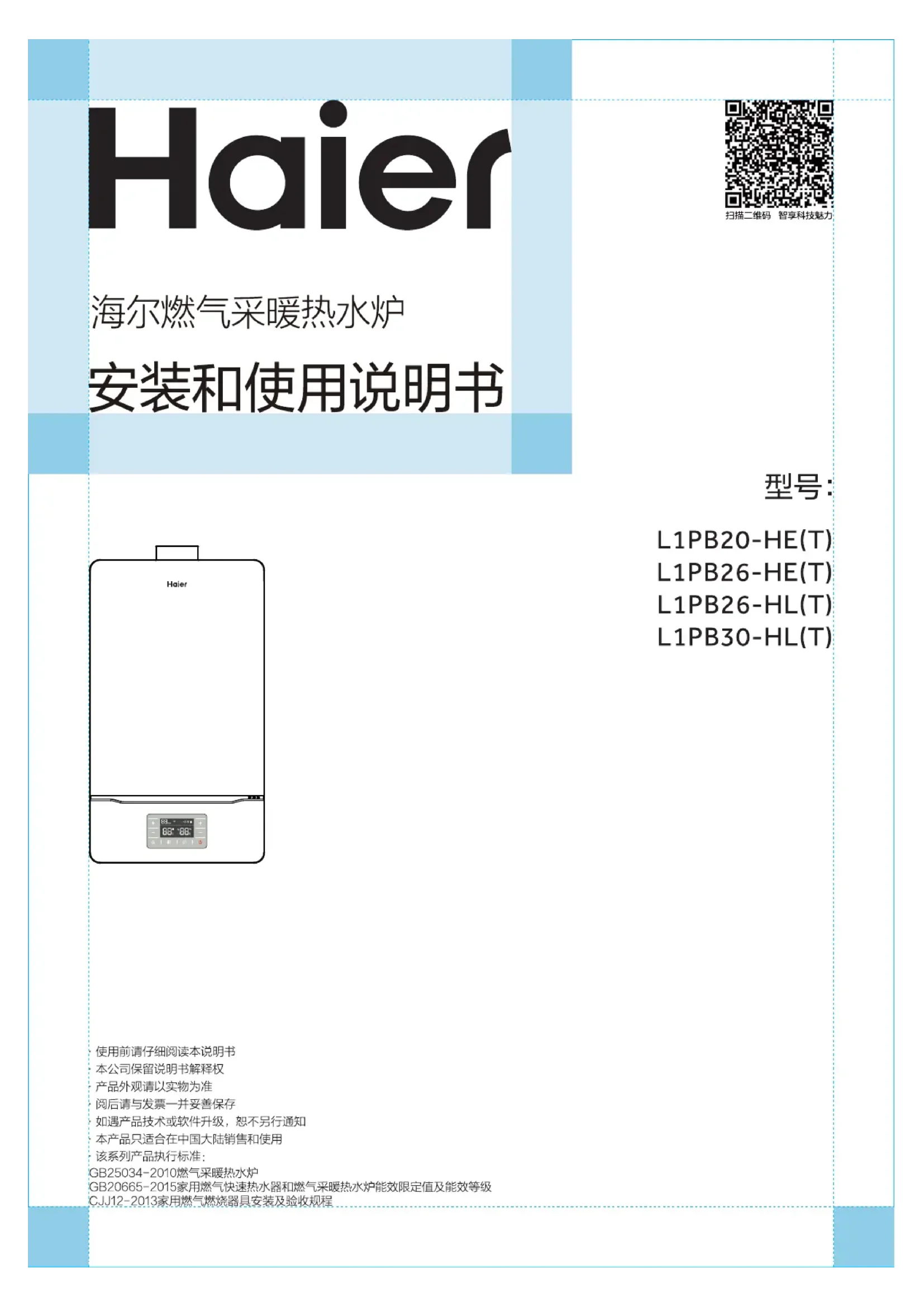

Haier

海尔燃气采暖热水炉

安装和使用说明书

型号：

L1PB20-HE(T)

L1PB26-HE(T)

L1PB26-HL(T)

L1PB30-HL(T)

使用前请仔细阅读本说明书。

本公司保留说明书解释权。

产品外观请以实物为准。

阅后请与发票一并妥善保存。

如遇产品技术或软件升级，恕不另行通知。

本产品只适合在中国大陆销售和使用。

该系列产品执行标准：

GB25034-2010燃气采暖热水炉

GB20665-2015家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级

CJJ12-2013家用燃气燃烧器具安装及验收规程

尊敬的海尔用户：

我们承诺：

您任何海尔产品需要安装或维护服务时，我们将提供“1+5”的成套增值服务：

“1”：送货安装服务一次就好
“5”：五项组合服务：

【A】安全测电服务，服务前为用户安全测电并提醒讲解到位。
【B】讲解指导使用，向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗，延长产品使用寿命。
【C】一站式通检，对用户家其他电器逐一通检保养。
【D】健康测水质，对用户家进行“一闻，二看，三测，四检”水质检测并讲解到位。
【E】一站式服务营销，根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供上门设计、送货、安装、维保一条龙服务。

体现海尔真诚、贴心的服务，海尔友情提醒您：

海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需辅加材料或有特殊服务项目需支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》，也可登陆http://fuwu.rrs.com查询，给予监督。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话400699999或登录海尔自助服务专区投诉。经核实无误，本次服务“免单”。

海尔，期待您的参与！

选购更多产品请登录海尔网上商城（www.ehaier.com）更便捷、更快速、更省钱。如果您的产品有服务需求，欢迎体验海尔自助服务www.haier.cn服务专区，在线安装、保修。

目录

产品特点 1

内部结构示意图 2

符号和安全须知说明 3

采暖炉安装

安装注意事项 4

安装方法 4-5

运行调试 6-7

使用方法

L1PB20/26-HE(T) 8-9

L1PB26/30-HL(T) 10-11

检查和保养 12

接线图 13

故障分析 14

技术参数和装箱单 15

保修说明 16

产品特点

微电脑多路实时监控设备运行状态，确保安全工作；
燃气比例阀具有缓启动功能；
在燃烧器点火失败和火焰意外熄灭时，能够迅速关闭燃气阀；
感温探头可以准确地检查供暖及生活水温度；
当出现故障时自动显示故障代码；
具有系统过热保护功能；
当出现风机停转或者烟管堵塞时风压开关自动关闭采暖炉；
系统水阻过大时，自动旁通打开，保证设备不被损坏；
防冻保护措施。当环境温度降到 5^ C 以下时启动，燃烧器和水泵将会工作（如果电源和气源被切断则该功能失效）；
水泵、三通阀防卡死保护，每24小时启动一次；
供暖系统高水压保护；
外置循环水泵接口设置；
室内温度控制装置接口设置；
系统终端设备温度选择开关设置。
Wifi 物联技术，智能控制采暖炉；
采暖系统自动补压技术，免去手动补压烦恼；
智能分段燃烧技术，使用水流量范围更广；
水压数字显示技术，实时监控采暖系统水压；
生活热水快速出热水技术，等待时间更短

内部结构示意图

L1PB20/26-HE(T)
9 10 11 12 13 14 15 16 17 22 21 20 19 18	1.水压传感器 12.燃气分配器2.采暖水NTC 13.燃气分段阀3.生活热水NTC 14.燃气比例阀4.进水NTC 15.水泵5.点火器 16.水流量传感器6.火焰检测电极 17.注水/补水阀7.点火电极 18.采暖回水口8.复合换热器 19.冷水入口9.风机 20.燃气入口10.风压开关 21.生活热水出水口11.燃烧器 22.采暖热水出水口
L1PB26/30-HL(T)	1.生活热水NTC 14.水泵2.采暖水NTC 15.进水NTC(背部)3.电动三通阀电机 16.进水阀体4.点火器 17.燃气比例阀5.燃气分配器 18.采暖回水口6.火焰检测电极 19.注水/补水阀7.主换热器 20.水流量传感器8.风机 21.燃气入口9.风压开关 22.生活热水出水口10.点火电极 23.水压传感器11.燃烧器 24.采暖热水出水口12.燃气分段阀 25.板式换热器13.电动补水阀 26.出水阀体

符号和安全须知说明

1.符号说明

危险	危险! 操作不当会对人身和生命有直接危害。
	警示! 安全指示和重要说明。
	注意! 注意事项和操作步骤。

2.安装须知说明

危险	◆应使用原装配件,以免降低产品的安全性;应使用原配烟道,不能随意改用其他烟道,严禁用单管烟道代替同轴烟道。
	◆禁止使用与采暖炉铭牌规定不符的燃气种类;禁止用户私自改装采暖炉。
	◆采暖炉的安装、调试、保养和维护,必须由符合相关资质的技术人员或海尔公司授权的技术人员进行。
	◆当闻到燃气味道时,必须遵守如下安全说明:
	·禁止打开任何电气开关;
	·禁止吸烟,禁止在危险区使用电话;
	·立即关闭燃气总阀门;
	·打开窗户通风;
	·通知燃气单位或售后服务单位。
	◆不应购买经销商改装的器具,而应买海尔的原装产品,以确保安全性。
	◆严禁拆动采暖炉上的任何密封件。
	◆采暖炉维修时涉及燃气调压阀和控制器的维修应联系海尔售后服务中心。
	◆禁止将采暖炉装于卧室、客厅和浴室。
	◆请定期用肥皂水检查燃气配管或其它连接部位是否有泄漏现象。
	◆采暖炉周围禁止摆放易燃易爆及危险性物品。
	◆安装采暖炉时,应在采暖炉前的管道上安装燃气截止阀,燃气管路的不正确安装会有燃气泄露和爆炸的危险。
	◆排烟管的不正确安装可能会导致废气泄漏,危及人身安全;禁止未装烟管运行采暖炉。
	◆房间的配电系统应有接地线;采暖炉连接开关不应设置在有浴盆或淋浴设备的房间;插座应通过安全认证;带电作业有发生致命性电击的危险。
	◆儿童和不会使用的人不应操作采暖炉;儿童严禁玩弄采暖炉。

◆采暖炉的安装应严格按照说明书要求和相关规定执行，安装不当会引起对人、畜和物的危害。 ◆采暖炉清洁时，不应使用有腐蚀性的清洁剂。 用户自己不应动采暖安全阀和采暖水排泄阀，应由专业人员来处理。 ◆长时间不使用，关闭气源并切断电源。若有冻结危险，请将采暖系统和生活热水系统内的水放掉（详见：系统排空）。 ◆采暖炉要与其它电气设备保持50cm以上的距离。不应靠近电磁炉、微波炉等强电磁辐射电器安装。 ◆采暖炉不宜暗装，禁止将采暖炉装于室外。 ◆为了防止采暖炉的正常工作受到影响，请与其它燃气器具保持一定的安全距离。 ◆使用清洁的自来水为采暖系统补水，禁止添加防冻、防锈剂等化学物品，否则将导致密封系统受损。 ◆如果室外温度下降至零度以下，系统未排空时，请不要切断采暖炉的电源和气源，否则防冻保护将会失效。 ◆更换电源线必须由厂家指定的专业技术人员更换，其它任何人员未经授权不得私自拆卸、更换电源线。 ◆出现故障或运行不正常时，请停止使用，及时联系专业维修服务机构或海尔售后服务中心。 ◆采暖炉运行时，外壳必须保持密封状态。 ◆采暖炉只能用于家庭供暖或洗浴，热水切勿用于烹饪或饮用水。 ◆采暖炉的锁定装置不应随意调节。 ◆维修和检查人员在采暖炉维修后应在产品上进行标示维修和检查的结果。 ◆搬家或燃气种类变更时，请与专业维修服务机构或海尔售后服务联系。

采暖炉安装

一.安装注意事项

1.安装采暖炉前，请您同意当地海尔售后服务中心联系，必须委托符合资格的专业技术人员安装。
2.采暖炉的安装使用，请按本说明书上方法进行，由于错误操作或安装不当引起的故障，本公司不给予免费维修。
3.液化石油气和液化石油气混空气采暖炉不得安装在地下室、半地下室。
4.请不要安装在可燃性墙壁上，要确保墙壁能够承受采暖炉的重量，墙面必须能够支撑悬挂50公斤以上。
5.安装前，应对采暖、热水系统的管道及室内自来水管进行彻底清洗。
6.必须在暖气的回水管上安装“Y”型过滤器（用户自备）。
7.燃气管道通径不小于DN15，建议安装燃气过滤器。
8.禁止使用燃气管或水管作为设备的接地线。
9.应选择在性能和热负荷上与采暖炉相匹配的采暖系统。
10.采暖炉的安装和使用必须遵守当地的建筑、燃气和其他相关条例。
11.采暖炉安装后，安装人员应对采暖炉的排气系统进行位置标识，应向用户介绍采暖炉及其安全装置的使用方法

二.主机安装(依具体型号而定)

1.根据采暖炉的安装尺寸，确定膨胀挂钩或者安装挂板的位置；
2.根据表1参数，在墙上描出安装孔，保持水平；

3.用 12mm 的钻头在墙壁上钻孔，深度为 65mm ，将膨胀挂钩固定在墙上；如机器配置安装挂板则用自攻螺钉将安装挂板固定在墙面上；
4.将膨胀挂钩或安装挂板固定在墙上，挂上采暖炉，将采暖炉与水管相连。

表1

A	B	C	D	E	F	J	K	L	M	N
195	25	130	410	725	82	82	70	113	345	260

图1

图2

图3

三. 供暖、热水管连接

1.由于产品改进，管路接口方案以具体实物为准。
2.在采暖系统的最低位置要安装排水阀。
3. 供水管和燃气配管上必须安装中间阀门。
4.采暖配管中，主配管请用DN25以上的管，支管请用DN20以上的管。
5.采暖管路上设有分水器或分水阀门时，平常使用过程中至少要打开一个，若全部关闭可能对采暖炉的过热保护等功能有影响。
6.如果水的硬度超过 450mg / L ，请进行软化处理

图4

四.燃气管连接

1.需对燃气管道内部进行清理。

2.检查燃气网管的压力是否符合采暖炉的要求。
3.采暖炉燃气供应管要直接与主管道相连，不要与其它燃气器具共同使用一根管。
4.确认燃气表的量程能同时满足采暖炉和其它燃气具的使用
5.燃气管道的通径不小于DN15。

1.燃气配管必须使用专用燃气管或经检验合格的金属软管，禁止使用胶质软管。
2.燃气采暖炉出厂时，压力已调整好。若需调整压力等工作，必须由专业人员进行操作。
3.燃气管应采用螺纹等金属硬连接。

采暖炉安装

五.同轴烟道安装

1.器具采用“1P”型强制给排气安装方式安装，必须使用设备所配的专用同轴烟道，不得对烟道自行改造。
2.根据房间水路系统及燃气管道的需要，选择最适合的烟道固定方向，烟管伸出外墙周围50cm之内不得有电源线及易燃物品。
3.最长烟管的折算长度请按照表2所述（90度弯头损失折算为1m）。
4.烟管直线长度在1m之内请在排烟口上安装限流环（部分机型在配件中有限流环），若超出1m，则不需要安装限流环。
5.采暖炉与弯头、烟管之间的搭接长度不小于20mm。
6.同轴烟道上的进/排气孔必须全部伸出外墙，确保进气和排气畅通。
7.使用加长烟管时，所有接口处必须密封。
8.没有安装烟管，禁止采暖炉运行。

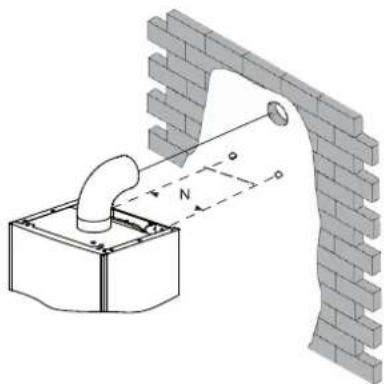

“1P”型强制给排气安装方式说明：器具通过给排气管与水平安装在墙上或屋顶的终端相连接。给排气管可是同轴管。

1.在墙上打一个 110mm 的通孔(在玻璃上为 115mm )，孔向外下倾3度。
2.将组装好的烟管组件伸出墙孔外（加长烟管需单独订购）。
3.将同轴弯头转到采暖炉的进/排烟道接头上，确保内、外烟道连接牢固。
4.调整烟管和弯头的长度和方向到适合位置。
5.用水泥或类似材料密封排烟管与墙孔之间的缝隙，装上外套圈。
6.在玻璃上切孔安装后，装上外套圈，需要用玻璃胶对缝隙进行密封。

表2

型号	带风量限流环的最大长度	不带风量限流环的最大长度
LIPB20/26-HE(T)	1m	5m
LIPB26-HL(T)
LIPB30-HL(T)	无风量限流环	3m

六.电路连接

- 电路连接注意事项

1.采暖炉适用于220V/50Hz的电源，必须有可靠的接地。
2. 电源线破损时采暖炉不能使用。
3.更换电源线必须由厂家指定的专业技术人员更换，其他任何人员未经授权不得私自拆卸、更换电源线。
4.禁止用湿手操作采暖炉或者直接向采暖炉内倒入水进行清洗。

图5

对任何电路部件进行操作时，必须先切断电源。

- 定时器（室内温控器）接线

1.将电缆上TA端子上的短接线拆下；
2.将定时器（室内温控器）控制端接到TA端子上；
3.将定时器电源端连接到电脑板（220V）上。

图6

图7

1.不能保证其它厂家的定时器（室内温控器）与本采暖炉完全适配。
2.如果不安装定时器（室内温控器），请保留TA端子的短接线连接可靠，否则采暖功能无法运行。
3.连接定时器（室内温控器）之前，需确认输入电源与其规定电压、频率相一致(电脑板端子编号以实际版图为准)。

运行调试

一.系统注水、补水和排空

注水：

1.接通采暖炉电源,此时显示屏左上角“88bar”显示当前系统水压,拧松水泵上的自动排气阀和采暖装置上的排气阀。
2.打开注水阀，向采暖系统注水，需要时加入软化水（根据实际水质状况来确定）。
3.观察如图8所示显示屏左上角采暖水压显示位置，系统水压处于1.0-1.5bar之间时，停止注水，关闭注水阀。
4. 关闭燃气开关的状态下，运行采暖炉，系统水压若低于1.0bar时，关闭采暖炉。
5.继续按照第2-4条内容进行注水，反复以上操作，直至水压稳定在1.0-1.5bar为止。
6.关闭采暖装置上的排气阀，保持水泵上的自动排气阀处于打开状态（注意螺帽不要松脱）。

图8

1.第一次注水时，需在通电状态下由授权的专业人员操作。
2.第一次注水时，由于采暖系统内空气较多，系统水压显示在正常的情况下，仍可能出现ERR04，重复以上第3-5条，直到系统稳定运行。时常检查系统工作压力，工作压力不低于1bar(0.1MPa)。

• 补水：对于L1PB20/26-HE（T）机型

采暖炉配有手动注水/补水阀（如图4所示），当运行过程中，采暖系统压力下降到1.0bar以下时，需要给系统补水：

1.关闭采暖炉，勿切断电源。
2. 先检测采暖系统是否有漏水的地方，确认系统密闭无渗漏。
3.逆时针旋转注水/补水旋钮约一圈。
4.当系统压力处于1.0-1.5bar时，顺时针旋紧注水/补水旋钮，关闭注水/补水阀。

• 补水：对于L1PB26/30-HL（T）机型

采暖炉配有手动注水/补水阀（如图4所示），操作方法和L1PB20/26-HE（T）机型一致；与此同时，采暖炉本身具有自动补水功能，无需人为操作，采暖炉可自动补水。

1.采暖水压 ≤slant 0.6 bar：安全停机，“+”图标闪烁，启动自动补水功能。

2.采暖水压 ≥slant 1.0 bar：“+”常亮，关闭补水功能。

注：24小时内连续自动补水2次：水压仍≤0.4bar，采暖炉报ERR44故障。

1.补水结束后必须将注水/补水阀旋钮关闭，否则采暖炉将过压溢水。
2.安全阀泄水管必须用导管连接到地漏内，防止溢水后浸泡地板。
3.频繁补水需要确认管路接口是否有渗漏，如1~2天内多次补水。

- 系统排空：

1.采暖系统排空：

（1）打开采暖炉和供暖系统的全部阀门。
（2）打开采暖系统最低排水阀，必要时，可以旋转安全阀泄水。

2.生活热水系统排空：

（1）关闭采暖炉自来水进水阀。
（2）打开洗浴水龙头且使水龙头低于采暖炉高度。

在开始排空前务必切断采暖炉的电源。

二.点火和运行

1.禁止无水运行。
2.检查铭牌上的气种是否与实际相符。
3.采暖系统压力在1.0-1.5bar。燃气系统密闭良好。

运行调试

水泵特性曲线图

表3

1--标准6米水泵（L1PB30-HL(T)）
II--标准5米水泵（L1PB20/26-HE(T)、L1PB26-HL(T))

三.燃烧功率调节（依燃气阀具体规格而定）

1.伺服式燃气阀调节(图9-1、图9-2)

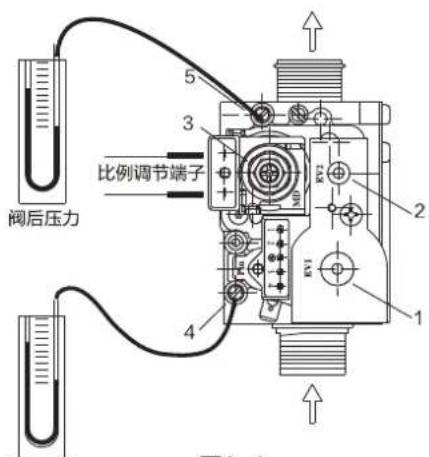

将压力计接到测压口4、5。启动锅炉，打开生活热水龙头使水流量最大，设置水温至最高。确认阀后压力和表格中的最大压力一致。需要调节时，按照如下操作：

1、额定热输入调节

1）确认比例调节端子通电；
2）取下护帽A，顺时针旋转螺母C（用10毫米扳手）以增大输出压力。

2、最小热输入调节

1)将比例调节端子上的电线拔下一根,锁定螺母C,用4mm的螺丝慢慢旋转螺钉B以减小出口压力。确认压力值,每次调整结束都要重新插上接线端子,并取下压力表。
2）完成调节后，盖上护帽A。

阀前压力

图9-2

1.对电路板的所有操作必须在断电后进行。
2.不遵守上述操作可能对人身安全造成危害，也有可能造成不可挽回的损害。
3.对设备进行调节后要做气密性检查。

使用方法

一.L1PB20/26-HE(T)使用方法

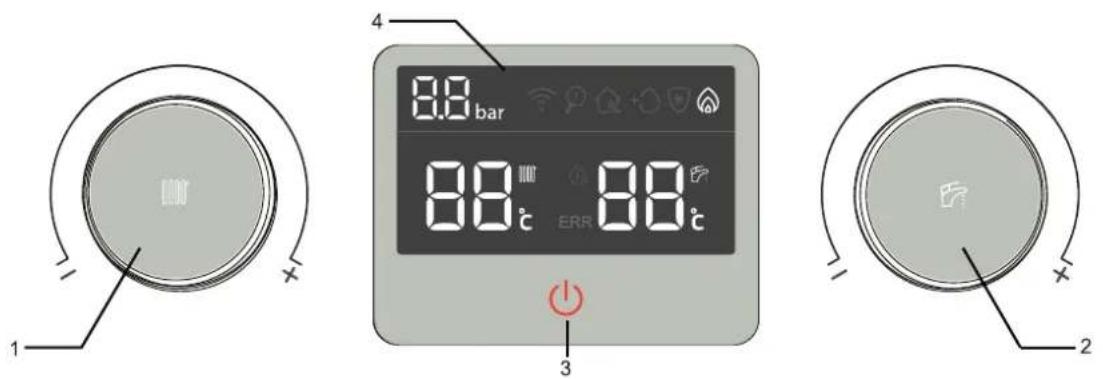

控制面板

1	采暖设定温度旋钮	旋钮顺时针旋转设定温度增加,逆时针旋转设定温度减小
2	生活热水设定温度旋钮	旋钮顺时针旋转设定温度增加,逆时针旋转设定温度减小
3	开关、复位按键	开启或关闭采暖炉,锁定状态时进行复位,使采暖炉重新启动
4	显示屏	显示采暖炉运行状态符号

- 显示屏

图标	图标含义	状态显示
88bar	采暖系统水压显示图标	采暖系统当前水压
	Wifi 图标	按照 Wifi 信号强弱分段显示,熄灭时无此功能
	双气报警器图标	连接双气报警器时常亮显示；当检测到气体泄漏时闪烁显示
	大气补偿功能图标	选择大气补偿功能时,图标常亮显示,不使用此功能时,图标熄灭
	采暖系统自动补水功能图标	此图标“+”号闪烁时显示正在补水,不需要补水时为常亮,不闪烁
	防冻功能图标	防冻功能开启时,此图标常亮；关闭时,熄灭
	火焰指示图标	检测到火焰时,图标常亮显示,否则,图标熄灭
88t	采暖温度设置及实际温度显示图标	设置采暖温度时,显示设置温度,设置完成3s后显示实际温度
	采暖功能指示灯	采暖功能开启,指示灯常亮；采暖功能关闭,指示灯熄灭
	采暖状态指示图标	采暖状态,图标常亮显示；采暖燃烧状态,图标闪烁显示
	生活热水速热功能指示图标	图标熄灭,速热功能关闭；图标常亮,速热功能启动；图标闪烁,进入生活热水速热加热状态
ERR	故障显示图标	出现故障时,此图标闪烁显示
88t	生活热水温度设置及实际温度显示图标	设置生活热水温度时,显示设置温度,设置完成3s后显示实际温度
	生活热水功能指示灯	生活热水功能开启,指示灯常亮；生活热水功能关闭,指示灯熄灭
	生活热水状态指示图标	生活热水状态,图标常亮显示,生活热水运行状态,图标闪烁显示
注：L1PB20-HE(T)、L1PB26-HE(T)机型选配Wifi、双气报警器、大气补偿功能模块，无自动补水功能，出厂时相应图标默认为灰色。

使用方法

一. 采暖热水炉开关机、故障复位操作方法

1、采暖热水炉通电状态，手指轻触开关、复位按键“ 心 ”，显示屏全显后，采暖炉进入开机状态；
2、采暖热水炉开机状态，手指轻触开关、复位按键“ ”，显示屏除采暖系统水压显示图标“BB”常亮外，其余图标均熄灭，采暖炉进入关机状态；
3、采暖热水炉处在故障锁定状态下，手指轻触开关、复位按键“ 山 ”，采暖炉将重新启动；

二、采暖温度设置操作方法

1、采暖功能指示灯 “ 。” 处于常亮状态时,顺时针/逆时针旋转采暖设定温度旋钮 “ ” 1 格,设定温度 “ BB” 闪烁显示,温度值加/减1°C；持续旋转时间≥5s,设定温度值连续加/减；停止旋转按钮后,设定温度闪烁显示3s,显示实际温度值。
2、设定温度“88”不可以循环设置，设定温度“88”为最高时，继续旋转采暖设定温度旋钮“ ”将不起作用，显示最高设定温度“88”。

三、生活热水温度设置操作方法

1、生活热水功能指示灯“”处于常亮状态时，顺时针/逆时针旋转采暖设定温度旋钮“”1格，设定温度“88。”闪烁显示，温度值加/减1℃；持续旋转时间≥5s，设定温度值连续加/减；停止旋转按钮后，设定温度闪烁显示3s，显示实际温度值。
2、设定温度“88”不可以循环设置，设定温度“88”为最高时，继续旋转生活热水设定温度旋钮“⑨”将不起作用，显示最高设定温度“88”。

四、采暖、生活热水功能关闭、开启操作

1、逆时针旋转采暖设定温度旋钮“”或生活热水设定温度旋钮“”，当设定温度显示最小时，继续旋转关闭当前功能，采暖功能指示灯“”和生活热水功能指示灯“”相应熄灭，图标“88”和“88”相应熄灭；
2、顺时针旋转采暖设定温度旋钮“”或生活热水设定温度旋钮“”，当采暖功能指示灯（1）和生活热水功能指示灯“”相应点亮时开启当前功能，图标“BB”和“BB”相应点亮。

1、采暖生活热水功能不可同时关闭。
2、建议燃气采暖炉不要安装混水阀,如已安装了混水阀,请在使用生活热水洗浴时,将混水阀旋至全热水状态。
3、洗浴定时提示功能：系统设定洗浴时间为60分钟，超过60分钟，采暖炉自动熄火，停止工作，关闭水龙头，再次打开，便可重新供应热水。

五、关机

1.短期关机：

短期不用采暖炉时，请按动“开/关”键，关闭采暖炉。

在可能冻结的气候条件下，必须保持采暖炉接通电源和燃气，以便采暖炉的防冻保护自动运行。

2.长期关机：

若长时间不使用采暖炉，请关闭采暖炉的气源和电源，在冬季时必须将采暖炉和供暖管路内的水排干净，防止结冰冻裂。操作过程见“系统排空”。

使用方法

二.L1PB26/30-HL(T)使用方法

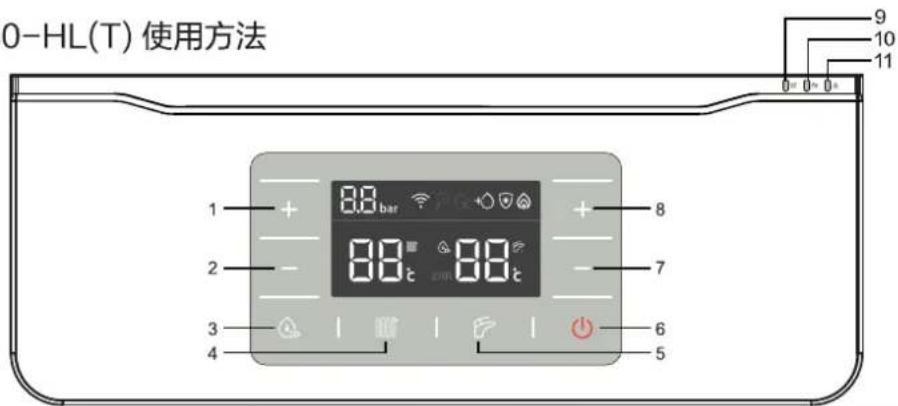

控制面板

1	采暖设定温度[+]按键	轻触一下,采暖温度增加一度
2	采暖设定温度[-]按键	轻触一下,采暖温度减小一度
3	生活热水速热功能按键	轻触一下,开启生活热水速热功能,再次轻触,关闭生活热水速热功能
4	采暖功能按键	轻触一下开启采暖功能,再次轻触,关闭采暖功能
5	生活热水功能按键	轻触一下开启生活热水功能,再次轻触,关闭生活热水功能
6	开关、复位按键	开启或关闭采暖炉,锁定状态时进行复位,使采暖炉重新启动
7	生活热水设定温度[-]按键	轻触一下,生活热水温度减小一度
8	生活热水设定温度[+]按键	轻触一下,生活热水温度增加一度
9	采暖功能状态指示灯	功能开启,指示灯常亮,功能运行,指示灯闪烁,功能关闭,指示灯熄灭
10	热水功能状态指示灯	功能开启,指示灯常亮,功能运行,指示灯闪烁,功能关闭,指示灯熄灭
11	故障指示灯	正常状态指示灯不亮,故障状态指示灯闪烁,显示屏显示故障代码

• 显示屏

图标	图标含义	状态显示
88bar	采暖系统水压显示图标	采暖系统当前水压
	Wifi 图标	按照 Wifi 信号强弱分段显示,熄灭时无此功能
	双气报警器图标	连接双气报警器时常亮显示；当检测到气体泄漏时闪烁显示
	大气补偿功能图标	选择大气补偿功能时，图标常亮显示，不使用此功能时，图标熄灭
	采暖系统自动补水功能图标	此图标“+”号闪烁时显示正在补水，不需要补水时为常亮，不闪烁
	防冻功能图标	防冻功能开启时，此图标常亮；关闭时，熄灭
	火焰指示图标	检测到火焰时，图标常亮显示，否则，图标熄灭
88	采暖温度设置及实际温度显示图标	设置采暖温度时，显示设置温度，设置完成3s后显示实际温度
	采暖状态指示图标	采暖状态，图标常亮显示；采暖燃烧状态，图标闪烁显示
	生活热水速热功能指示图标	图标熄灭，速热功能关闭；图标常亮，速热功能启动；图标闪烁，进入生活热水速热加热状态
ERR	故障显示图标	出现故障时，此图标闪烁显示
88	生活热水温度设置及实际温度显示图标	设置生活热水温度时，显示设置温度，设置完成3s后显示实际温度
	生活热水状态指示图标	生活热水状态，图标常亮显示，生活热水运行状态，图标闪烁显示
注：L1PB26-HL(T)、L1PB30-HL(T)机型选配双气报警器、大气补偿功能模块，出厂时相应图标默认为灰色。

使用方法

一、采暖热水炉开关机、故障复位操作方法

1、采暖热水炉通电状态，手指轻触开关、复位按键“ ”，显示屏全显后，采暖炉进入开机状态；
2、采暖热水炉开机状态，手指轻触开关、复位按键“ ”，显示屏除采暖系统水压显示图标“88bar”常亮外，其余图标均熄灭，采暖炉进入关机状态；
3、采暖热水炉处在故障锁定状态下，手指轻触开关、复位按键“ ”，采暖炉将重新启动；

二、采暖温度设置操作方法

1、采暖功能开启状态下，轻触按键1“+”一下，采暖温度增加1℃，轻触按键2“-”一下，采暖温度降低1℃；持续按压时间超过3s，设定值连续加/减；
2、采暖设定温度值可以循环设置，闪烁设定温度3s后确定设定温度，显示实际温度值。

三、生活热水温度设置操作方法

1、生活热水功能开启状态下，轻触按键8“+”一下，生活热水温度“88”增加1℃，轻触按键7“-”一下，生活热水温度“88”度降低1℃；持续按压时间超过3s，设定值连续加/减；
2、生活热水设定温度值可以循环设置，闪烁设定温度3s后确定设定温度，显示实际温度值。

四、生活热水速热功能设置方法

1、生活热水功能开启状态下，轻触按键3“”一下，开启生活热水速热功能，图标“”点亮，再次轻触按键3“”一下，关闭生活热水速热功能，图标“熄灭。
2、开启生活热水速热功能后,30分钟后此功能自动关闭,图标“ ⏜ ”熄灭。

五、采暖、生活热水功能关闭、开启操作

1、轻触按键4“”一下，关闭采暖功能，图标“BB”熄灭；再次轻触按键4一下，开启采暖功能，图标“BB”点亮；
2、轻触按键5“”一下，关闭生活热水功能，图标“88”熄灭；再次轻触按键5一下，开启生活热水功能，图标“88”点亮；

1、采暖生活热水功能不可同时关闭。
2、建议燃气采暖炉不要安装混水阀，如已安装了混水阀，请在使用生活热水洗浴时，将混水阀旋至全热水状态。
3、系统设定洗浴时间为60分钟，超过60分钟，采暖炉自动熄火，停止工作，关闭水龙头，再次打开，便可重新供应热水。

六、关机

1.短期关机：

短期不用采暖炉时，请按动“开/关”键，关闭采暖炉。
在可能冻结的气候条件下，必须保持采暖炉接通电源和燃气，以便采暖炉的防冻保护自动运行。
2.长期关机：

若长时间不使用采暖炉，请关闭采暖炉的气源和电源，在冬季时必须将采暖炉和供暖管路内的水排干净，防止结冰冻裂。操作过程见“系统排空”。

七、APP操作

1、手机界面操作详见《海尔燃智控APP使用说明书》
2、采暖炉出水温度请参照以下温度值设定：

采暖出水温度 室外温度 采暖系统	高于10℃	10~0℃	0~-10℃	低于-10℃
暖气片系统	40~45℃	40~55℃	50~75℃	60~85℃
地暖系统	35~40℃	35~45℃	40~50℃	45~60℃

1、室内温度传感器必须要放置在需要检测温度的房间，因为使用有线连接方式，请预留穿线孔；

2、上表采暖出水温度值为推荐设定值，请根据实际采暖效果进行调整；
3、如地暖系统使用板换或者耦合罐方案，请参照暖气片系统设置温度；
4、当采暖热水炉未连接WiFi信号时，采暖热水炉执行本机端命令。

检查和保养

一.保养概述

1.为了延长采暖炉寿命和更安全更经济地使用采暖炉，要注意日常检查和保养，建议由专业技术人员每年对燃气采暖热水炉进行一次检修和保养。
2.在清扫或检查采暖炉之前，请先关闭燃气阀，并切断电源，待采暖炉冷却后再进行。
3.若在日常的检查维修过程中，遇上异常情况，请与代理店或海尔售后服务中心联系。

二、每年至少需要检测的项目及步骤

1.用肥皂水检查燃气管道、阀门等连接部位是否有漏气现象。
5.点火/检测电极检查及清理
2.目测整机燃烧工况。
6.检查过热安全装置。
3.燃烧器清理及喷嘴清理
7.检查最大压力安全装置。
4.如果需要，对主换热器、风机、文丘里管、烟道等进行清理。
8.检查烟道堵塞安全装置。

三.具体清理步骤

序号	清理步骤
1	切断采暖炉供电，并关闭燃气供应。
2	关闭采暖系统的供回水及冷水阀门；从供暖和热水侧为采暖炉降压，或排水（如有必要）。
3	清洁主换热器和燃烧器（包括点火电极和检测电极）。
4	清洁风机，文丘里管，以及连接风压开关的软管。
5	拆下进水阀体内的冷水过滤网进行清洗。
6	检查电源插头连接和其它连接是否安装牢固，需要时进行调整。
7	检查膨胀水箱预充压力，需要时调整压力。
8	将管路重新连接好，打开供回水阀及冷水阀门，使用补水阀补水，使采暖炉的系统压力在1.0-1.5bar。
9	打开燃气截止阀，并启动采暖炉，测试点火和运行。
10	检查采暖炉系统是否存在漏水或者漏燃气。
11	检查进气/排烟系统。
12	对采暖炉的供暖系统和生活热水系统进行测试。
13	检查安全阀。
14	检查采暖炉的燃气设置，并做好记录。
15	对检查和维护情况做好笔录。

接线图

故障分析

序号	故障代码	故障含义	故障原因
1	ERRFF	主电路板芯片故障	电脑板故障
2	ERRF1	火焰检测电路故障	火焰检测电极与检测地线短路(检测电极接触外壳),电路板故障
3	ERRF2	开关阀功能故障	电脑板故障
4	ERRF3	寄生火焰故障	燃气阀关闭火焰未熄灭
5	ERRF4	拨码开关错误故障	拨码开关与其对应型号不符
6	ERRF5	电脑板与显示板通讯故障	显示板连接线故障,连接线与显示板插接故障,连接线与电脑板插接故障,显示板或电路板故障
7	ERRF6	主电路板芯片通讯故障	电脑板故障
8	ERRFA	分段燃烧功能故障	分段阀开路;电脑板故障
9	ERR01	点火(火焰检测)失败故障	燃气关闭或不足,点火电极故障,火焰检测电极故障,点火器故障;电脑板故障
10	ERR02	安全限温器故障	采暖安全温度限制器开路,电脑板故障
11	ERR03	排烟故障	风机运转,风压开关未闭合;风压开关故障;风机故障;文丘里管有灰尘;风压开关和风机之间的连接管破裂;风压开关正负压管插错;电脑板故障;风压开关连接线故障;
12	ERR31		风机未运转,风压开关已闭合;电脑板故障
13	ERR32		燃气阀开启,风压开关30min内意外断开三次;电脑板故障
14	ERR44	采暖系统水压故障	采暖系统24小时内连续自动补水2次,采暖系统水压≤0.4bar
15	ERR45		水压传感器短路;采暖系统水压≥2.8bar;膨胀水箱故障;水压传感器故障;电脑板故障;水压传感器连接线故障;
16	ERR46		水压传感器脱落;自动补水1次采暖系统水压≤0.4bar
17	ERR60	生活热水温度传感器故障	生活出水温度传感器开路;线路插接故障;
18	ERR61		生活出水温度传感器短路;温度传感器故障;
19	ERR62		生活进水温度传感器开路;线路插接故障;
20	ERR63		生活进水温度传感器短路;温度传感器故障;
21	ERR70	采暖温度传感器故障	采暖温度传感器开路;线路插接故障;
22	ERR71		采暖温度传感器短路;温度传感器故障;
23	ERR08	三级防冻故障	采暖水温低于3℃
24	ERR80	室外温度传感器故障	室外温度温度传感器开路;线路插接故障;
25	ERR81		室外温度温度传感器短路;温度传感器故障;
26	ERR82	室内温度传感器故障	室内温度温度传感器开路;线路插接故障;
27	ERR83		室内温度温度传感器短路;温度传感器故障;
28	ERR09	报警器故障	报警器故障
29	ERR90		报警器通讯故障
30	ERR91		报警器CO超标报警
31	ERR92		报警器CH4超标报警

当环境温度低于-20℃时，立即通电后将显示ERR06、ERR07或者ERR08，此状态为低温保护；当环境温度上升到3℃及以上时，采暖炉将正常工作。

技术参数和装箱单

一.技术参数

项目		单位	L1PB20-HE(T)	L1PB26-HE(T)	L1PB26-HL(T)	L1PB30-HL(T)
额定热输入		kW	7.5~20	9.5~26		12~30
额定供暖热输出		kW	6.4~18	8.3~24		10.3~28
电源性质			~220V,50Hz	~220V,50Hz		~220V,50Hz
额定电功率		W	125	125		135
防水等级			IPX4D	IPX4D		IPX4D
电击防护等级			I类	I类		I类
能效等级			2	2		2
高度x宽度x厚度		mm	725x410x345
重量		kg	35	37	38	39
采暖系统	最高工作水温	℃	85	85		85
	采暖水温设定范围	℃	40~85	40~85		40~85
	采暖系统最高工作水压	MPa	0.3	0.3		0.3
	膨胀水箱容积	L	6	6		8
	膨胀水箱初始压力	MPa	0.1	0.1		0.1
生活热水	输出功率(自动调节)	kW	6.4~18	8.3~24		10.3~28
	标称产热水率(△t=30K)	kg/min	8.6	11		12.9
	热水温度设定范围	℃	35~60	35~60		35~60
	最小启动流量	L/min	2.7	2.7		2.7
	生活热水系统适用水压	MPa	0.02~0.6	0.02~0.6		0.02~0.6
天然气(12T)	耗气量	Nm³/h	0.79~2.12	1.02~2.75		1.27~3.17
	额定燃气压力	Pa	2000	2000		2000
接口尺寸	采暖供回水口		G3/4	G3/4		G3/4
	热水进出水口		G1/2	G1/2		G1/2
	燃气入口		G3/4	G3/4		G3/4
烟道尺寸	排/进气口直径	mm	60/100	60/100		60/100
	最大直线长度	m	5	5		3

二.装箱单

序号	1	2	3	4
名称	整机	安装和使用说明书	配件包	排烟系统(独立包装)
数量	1台	1份	1套	1套

由于产品的改进，您所得到的采暖炉可能与本说明书中性能参数不完全一致，谨此致歉。

保修说明

保修说明

尊敬的用户：

感谢您使用海尔产品，我公司将按照《中华人民共和国消费者权益保护法》的有关规定为您提供优质的服务。

1.您可凭正规商场提供的本机有效购买发票原件享受我公司为您提供的以下服务：

（1）产品发生性能故障后，整机免费包修三年。
（2）请勿用于营业等非家用用途，这样会缩短产品的使用寿命。用于营业等非家用用途修理时，即使在包修期内也要收费。
（3）包修期限一律以发票购买日期为准开始计算。

2.下列情况，不属于包修服务范围，我公司可向您提供产品有偿收费服务。

（1）超过我公司规定的三包有效期，经修复认可继续使用；
（2）由于用户自身原因运输、保管不善而损坏或未按说明书要求进行操作而损坏；
（3）未经我公司许可，自行拆动的或经非本厂保修点修理后的产品；
（4）不能出示正规商场提供的本机有效购买发票或发票涂改的产品。

3.根据国家相关标准的规定，人工煤气型燃气采暖炉使用年限为6年，天然气、液化气型采暖炉使用年限为8年，产品已超过国家规定的使用寿命期的发生性能故障后，我公司不再提供相关修理服务，请参照国家相关废旧家电报废规定或政策对产品进行更新换代，旧机应进行报废处理不得在流向市场销售，以免引起安全事故。

安全用电提示

请您使用时注意用电安全！

1.必须使用有可靠接地的电源；电源的地线要埋入大地，不能和自来水管等公用设施连接；分清电源的地线和零线，不能将这两种导线连接在一起。
2.必须使用单独插座，且插座为中国强制认证的合格产品。

中国强制认证标志为：@

为了您和家人的安全，如果您家中用电有不符合上述要求的地方，请您尽快改进！

好服务 扫出来

合格证

Certificate of Quality

检验员：

生产许可

XK21-005-00360

你的生活智慧我的智慧生活

委托方：青岛经济技术开发区/热水器有限公司

地址：青岛经济技术开发区海尔工业园

生产商：重庆/武汉热水器有限公司

地址：重庆市江北区港城南路1号

网址：www.haier.com

在线报修地址：http://service.haier.com

服务热线：400699999

版次：2016年第1版

专用号：0040506187

厂家代码：V13336
