BCR1 - Contrôleur BROAN - Notice d'utilisation et mode d'emploi gratuit

Marque	Broan
Modèle	BCR1
Type de produit	Télécommande RF pour hotte de cuisine
Alimentation	Pile 12 V type A23
Fonctions principales	Contrôle du ventilateur (vitesses), éclairage (gradation), arrêt différé
Technologie	Radiofréquence (RF), sans fil, ne nécessite pas de ligne de visée
Portée	Jusqu'à 10 m (peut varier selon les obstacles)
Indicateur	DEL verte lors de l'émission d'un signal
Compatibilité	Hottes Broan séries QP3, QP4, Elite EW56, EW58, EI59 (et autres compatibles)
Réglages de sécurité	5 commutateurs DIP pour code d'adresse (32 combinaisons)
Montage	Pieds magnétiques antidérapants (adhère aux surfaces métalliques)
Entretien	Nettoyer avec un chiffon doux et détergent doux ; ne pas immerger
Remplacement pile	Ouvrir le couvercle du logement à pile, remplacer par une pile A23
Pièces détachées	Couvercle supérieur, pile, circuit imprimé, boîtier inférieur, couvercle pile, pied magnétique
Garantie	1 an limitée
Dimensions	Environ 100 x 50 x 20 mm (estimation)
Poids	Environ 80 g (avec pile)

FOIRE AUX QUESTIONS - BCR1 BROAN

Comment changer la pile de la télécommande Broan BCR1 ?

Pour changer la pile, retirez le couvercle du logement à pile en faisant levier avec un petit tournevis plat. Enlevez l'ancienne pile A23 12V et insérez la nouvelle en respectant la polarité (côté + vers la borne +). Refermez le couvercle.

La télécommande ne fonctionne pas, que faire ?

Vérifiez d'abord la pile : si elle est faible, remplacez-la. Assurez-vous que les commutateurs DIP de la télécommande et de la hotte sont réglés à l'identique. Si nécessaire, effectuez une procédure de liaison (consultez le manuel de la hotte). Coupez puis rétablissez l'alimentation de la hotte.

Comment régler les codes de sécurité (commutateurs DIP) ?

Ouvrez le boîtier de la télécommande en retirant la vis centrale. Localisez les 5 commutateurs DIP. À l'aide d'un tournevis isolé, modifiez la position de un ou plusieurs commutateurs (par défaut, le commutateur 1 est sur ON, les 2 à 5 sur OFF). Réglez les commutateurs de la hotte de la même manière. Refermez le boîtier.

La portée de la télécommande est trop courte, que faire ?

Essayez d'orienter la télécommande différemment ou de la rapprocher de la hotte. Réduisez les obstructions entre la télécommande et la hotte. Si le problème persiste, remplacez la pile par une neuve A23 12V. Une pile faible réduit la portée.

Puis-je utiliser cette télécommande avec n'importe quelle hotte ?

Non, la télécommande Broan BCR1 est conçue pour les hottes Broan compatibles, notamment les séries QP3, QP4, Elite EW56, EW58 et EI59. Consultez le manuel de votre hotte pour vérifier la compatibilité.

Comment nettoyer la télécommande ?

Nettoyez les surfaces avec un chiffon propre imprégné d'un détergent doux. N'immergez pas la télécommande dans l'eau ; elle est résistante aux éclaboussures mais pas étanche.

La DEL verte s'allume mais la hotte ne réagit pas, pourquoi ?

Cela peut indiquer un problème de réception. Vérifiez l'alimentation de la hotte. Assurez-vous que les commutateurs DIP sont identiques sur la télécommande et la hotte. Si nécessaire, effectuez la procédure de liaison (selon le modèle). Remplacez la pile si elle est faible.

Comment effectuer la procédure de liaison (pairing) avec ma hotte ?

Certains modèles de hotte nécessitent une procédure de liaison spécifique. Consultez les directives d'installation de votre hotte. Généralement, elle implique de couper puis rétablir l'alimentation tout en appuyant sur un bouton de la télécommande.

La télécommande interfère avec d'autres appareils, comment résoudre ?

Modifiez les commutateurs DIP sur la télécommande et la hotte pour changer le code d'adresse (32 combinaisons possibles). Après modification, effectuez une liaison si nécessaire. Cela permet d'éviter les interférences avec d'autres télécommandes RF.

Quels accessoires ou pièces de rechange sont disponibles ?

Les pièces de rechange incluent : ensemble couvercle supérieur (réf. 97018263), pile (97018267), circuit imprimé (97018266), boîtier inférieur (97018264), couvercle du logement à pile (97018265) et pied magnétique (97018268).

MODE D'EMPLOI BCR1 BROAN

Votre télécommande Broan BCR1 est un dispositif sans fil à radiofréquence (RF) commandant le ventilateur, l'éclairage et la fonction d'arrêt différé des hottes Broan compatibles. Consultez le manuel d'installation de votre hotte ou la feuille de spécifications du produit pour vous assurer que votre hotte est compatible avec la télécommande Broan BCR1.

Contrairement aux télécommandes à infrarouges (IR), qui sont les plus courantes, les télécommandes RF sont plus faciles à utiliser parce qu'elles n'exigent pas de ligne de visée ni d'être pointées directement vers l'appareil qu'elles commandent. Les radiofréquences sont un moyen très pratique et fiable d'émettre des commandes, sans aucun fil, pour faire fonctionner une hotte de cuisine compatible. Ce système offrira un rendement exceptionnel dans la plupart des cas. Bien que les signaux peuvent parcourir souvent de grandes distances, même au travers des murs et des structures, il y a toutefois des limites à leur portée. Consultez le guide de dépannage à la page 2 au sujet de ces limites.

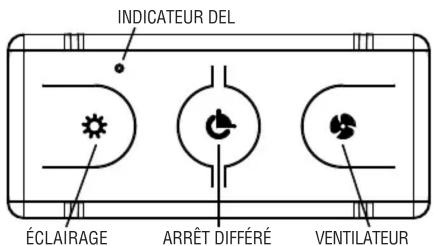

FONCTIONNEMENT DE LA COMMANDE

Lorsque vous appuyez sur un bouton de la télécommande, celle-ci envoie un signal codé au récepteur installé sur la hotte Broan compatible, commandant ainsi l'activation d'une fonction.

Bouton éclairage – Lorsque l'éclairage de la hotte est ÉTEINT, ce bouton ALLUME l'éclairage à l'intensité la plus faible. Si vous appuyez de nouveau, les lumières passent à l'intensité suivante. Lorsque l'éclairage est à la plus forte intensité, appuyez sur ce bouton pour éteindre l'éclairage.

Bouton ventilateur – Lorsque le ventilateur de la hotte est ARRÊTÉ, ce bouton ACTIONNE le ventilateur à l'intensité la plus faible. Si vous appuyez de nouveau, le ventilateur passe à l'intensité suivante. Lorsque le ventilateur est au régime maximal, appuyez sur ce bouton pour ARRÊTER le ventilateur.

Bouton arrêt différé – Lorsque le ventilateur est en MARCHE, ce bouton active la fonction d'arrêt différé de la hotte. Si vous appuyez de nouveau, la fonction est DÉSACTIVÉE. Lorsque la hotte est ARRÊTÉE, ce bouton n'a aucun effet.

L'indicateur DEL vert de la télécommande s'allumera pour indiquer que le signal de la fonction est émis. La hotte produira un léger « bip » sonore pour confirmer la réception du signal.

Votre télécommande Broan est munie de pieds magnétiques antidérapants. Elle adhèrera à toute surface magnétique ou métallique verticale (comme la porte d'un réfrigérateur) et peut aussi être placée sur une surface horizontale.

L'encodeur RF de la télécommande est un encodeur à adresse fixe, ce qui signifie que le code d'adresse (de sécurité) ne peut être changé que manuellement. Il y a une faible possibilité d'interférence venant d'autres télécommandes RF (émetteur d'un ouvre-porte de garage,

systèmes d'alarme de la maison ou de l'automobile, ventilateurs sur pied avec télécommande, autres hottes de cuisine installées dans les environs). Pour résoudre les problèmes d'interférence, vous pouvez changer le code d'adresse (jusqu'à 32 codes d'adresse distincts) en changeant la position des cinq commutateurs DIP sur la manette de la télécommande. Veuillez noter que, dans le plupart des cas, cela n'est pas nécessaire. Le produit est expédié de l'usine (émetteur et récepteur) avec des réglages d'adresses DIP à codes correspondants (commutateur « 1 » réglés sur MARCHE - commutateurs « 2 À 5 » réglés sont ARRÊT). En supposant qu'il n'y a pas de problème d'interférences, l'utilisateur n'a pas à modifier les codes d'adresse à l'aide des commutateurs DIP.

Pour certains modèles de hotte, il est nécessaire d'utiliser une procédure de liaison particulière entre la hotte et la télécommande avant l'utilisation. Pour de plus amples informations, consultez les directives d'installation de votre hotte.

CHANGEMENT DES CODES DE SÉCURITÉ

Télécommande (émetteur)

Ouvrez le couvercle arrière en enlevant la vis centrale et placez un tournevis plat entre les deux moitiés du boîtier pour les séparer.

Localisez les cinq commutateurs DIP sur le circuit imprimé.

COMMUTATEUR « 1 » SUR MARCHE COMMUTATEURS « 2 À 5 » SUR ARRÊT

À l'aide d'un petit tournevis isolé ou d'un autre instrument non conducteur, placez un ou plusieurs des cinq commutateurs DIP dans une position différente (MARCHE ou ARRÊT). Remarquez que le COMMUTATEUR « 1 » a été placé sur MARCHE à l'usine et que les COMMUTATEURS « 2 À 5 » sont préréglés sur ARRÊT. Avant de remonter la télécommande, notez soigneusement la position des commutateurs DIP afin de les régler de la même façon sur la hotte (le récepteur). Remontez soigneusement la télécommande.

Hotte (récepteur)

AVERTISSEMENT - OBSERVEZ LES DIRECTIVES CI-DESSOUS AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES : SI VOUS AVEZ DES QUESTIONS, COMMUNIQUEZ AVEC LE FABRICANT À L'ADRESSE OU AU NUMÉRO DE TÉLEPHONE INDIQUÉS DANS LA GARANTIE. AVANT DE PROCÉDER À L'ENTRETIEN OU AU NETTOYAGE DE L'APPAREIL, COUPEZ L'ALIMENTATION DU PANNEAU ÉLECTRIQUE ET VERROUILLEZ L'INTERRUPTEUR PRINCIPAL AFIN D'EMPÊCHER QUE LE COURANT NE SOIT ACCIDENTELLEMENT RETABLI. S'IL EST IMPOSSIBLE DE VERROUILLER L'INTERRUPTEUR PRINCIPAL, FIXEZ SOLIDEMENT UN MESSAGE D'AVERTISSEMENT, PAR EXEMPLE UNE ÉTIQUETTE, SUR LE PANNEAU ÉLECTRIQUE. LES TRAVAUX D'ÉLECTRICITÉ DOIVENT ÊTRE EFFECTUÉS PAR DES PERSONNES QUALIFIÉES CONFORMÉMENT AUX CODES ET AUX NORMES EN VIGUEUR.

POUR LES HOTTES BROAN SÉRIES QP3 ET QP4

Localisez les cinq commutateurs DIP de la hotte (habituellement sur le circuit imprimé) – si nécessaire, consultez les directives d'installation pour des renseignements plus détaillés.

COMMUTATEUR « 1 » SUR MARCHE COMMUTATEURS « 2 À 5 » SUR ARRÊT

À l'aide d'un petit tournevis isolé ou d'un autre instrument non conducteur, réglez les commutateurs DIP de la même façon que ceux de la télécommande. Remontez les pièces de la hotte que vous avez enlevées pour accéder aux commutateurs DIP.

Vérifiez le fonctionnement de la télécommande et de la hotte, une fois les commutateurs DIP correctement réglés. De nouveaux réglages peuvent s'avérer nécessaires si des interférences posent encore un problème.

POUR LES HOTTES BROAN ELITE SÉRIES EW56, EW58 ET EI59

Après avoir modifié la position des commutateurs DIP sur la télécommande à main, consultez les directives d'installation de votre hotte pour plus de détails concernant la liaison de la télécommande.

NETTOYAGE ET ENTRETIEN

Nettoyez les surfaces uniquement avec un chiffon propre imprégné d'un détergent doux.

Ne pas plonger l'appareil dans l'eau. Votre télécommande est « à l'épreuve des éclaboussures » mais pas « à l'épreuve de l'eau ».

Votre émetteur Broan est un dispositif convivial conçu pour offrir des années de service sans souci. Dans la plupart des cas, il n'exigera que de remplacer périodiquement la pile. L'émetteur est alimenté par une pile 12 V de style A23, disponible dans la plupart des quincailleries et centres de rénovation. Dans des conditions normales d'utilisation, cette pile devrait durer plus d'un an.

Pour remplacer la pile, enlevez le couvercle du logement à pile à l'aide d'un petit tournevis plat pour faire levier délicatement. Enlevez la pile actuelle avec le petit tournevis plat ou un autre instrument non conducteur et jetez-la conformément aux codes et directives de recyclage locaux. Installez la nouvelle pile en prenant soin d'aligner le côté « + » de la pile avec la borne « + » de la télécommande. Replacez le couvercle.

AVERTISSEMENT – POUR ÉVITER LA POSSIBILITÉ D'UNE BLESSURE GRAVE OU LA MORT : NE PERMETTEZ JAMAIS AUX ENFANTS DE S'APPROCHER DES PILES. SI UNE PILE EST AVALÉE, APPELEZ IMMÉDIATEMENT UN MÉDECIN

Avis : Son fonctionnement est assujetti aux deux conditions suivantes : (1) l'appareil ne doit pas provoquer d'interférences, et (2) il doit tolérer toutes les interférences susceptibles de provoquer un fonctionnement non souhaité.

GUIDE DE DÉPANNAGE

La télécommande émet un signal (la DEL verte s'illumine) mais la hotte ne le reçoit pas

• Vérifiez l'alimentation électrique de la hotte.
• La pile est faible – installez une nouvelle pile A23-12V.
- Vérifiez que les commutateurs DIP de l'émetteur et du récepteur (s'il y a lieu) sont réglés de façon identique.
- Effectuez une procédure de liaison entre la hotte et la télécommande (certains modèles).

Portée de transmission trop courte

• Orientez différemment la télécommande lorsque vous l'utilisez.
• Changez l'emplacement de la télécommande afin de réduire les obstructions.
• La pile est faible – installez une nouvelle pile A23-12V.

Interférence avec d'autres émetteurs ou récepteurs RF

- Changez la configuration des commutateurs DIP de l'encodeur. (Refaites la liaison, s'il y a lieu - selon le modèle de la hotte)

CONTROL REMOTO PARA CAMPANA

LEA Y CONSERVE ESTAS INSTRUCCIONES

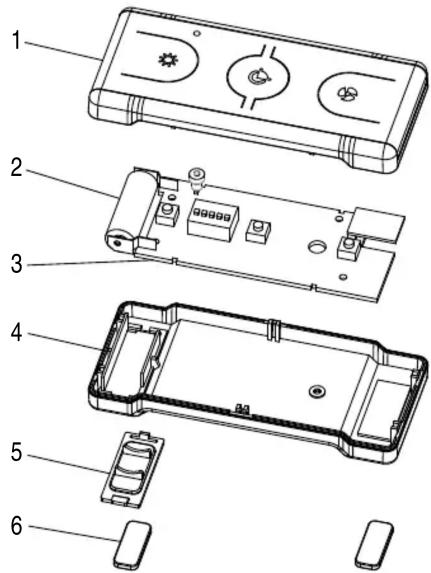

REPÈRE N° DE PIÈCE DESCRIPTION

1	97018263	Ensemble de couvercle supérieur (comprend couvercle en acier inoxydable et boîtier supérieur)
2	97018267 Pile
3	97018266	Circuit imprimé (comprend circuit et 4 vis de montage)
4	97018264	Boîtier inférieur (comprend boîtier et vis de montage)
5	97018265	Couvercle du logement à pile (comprend pied magnétique)
6	97018268	Pied magnétique (comprend 2 pieds à endos adhésif)

GARANTIE

GARANTIE LIMITÉE D'UN AN BROAN-NUTONE

Broan-NuTone garantit à l'acheteur original que les produits vendus en vertu de la présente sont libres de tout vice de matériau ou de fabrication pour une période d'un an à compter de la date d'achat originale. CETTE GARANTIE NE COMPORTE AUCUNE AUTRE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS, MAIS SANS SY LIMITER, LES GARANTIES TACITES DE VALEUR MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER.

Durant cette période d'un an, Broan-NuTone réparera ou remplacera gratuitement, à sa discrétion, tout produit ou toute pièce jugés défectueux dans des conditions normales d'utilisation.

CETTE GARANTIE NE S'APPLIQUE PAS AUX TUBES FLUORESCENTS ET AUX DEMARREURS, NI AUX AMPOULES HALOGENES OU INCANDESCENTES, FUSIBLES, FILTRES, CONDUITS, CAPUCHONS DE TOIT, CAPUCHONS MURAUX ET AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie ne couvre pas (a) les frais d'entretien ou de service normaux ni (b) tout produit ou toute pièce soumis à un abus, une négligence, un accident, un entretien ou une réparation inadéquats (autres que ceux effectués par Broan-NuTone), une mauvaise installation ou une installation contraire aux instructions recommandées.

La durée de toute garantie tacite est limitée à la période d'un an stipulée pour la garantie expresse. Certains territoires ou provinces interdisant de limiter la durée d'une garantie tacite, la limitation ci-dessus peut ne pas s'appliquer à votre situation. L'OBLIGATION POUR BROAN-NUTONE DE RÉPARER OU DE REAMPLACER LE PRODUIT, A SA DISCRÉTION, CONSTITUÉ LE SEUL RECOURS DE L'ACHETEUR EN VERTU DE CETTE GARANTIE. BROAN-NUTONE NE PEUT ÉTRE TENUE RESPONSABLE DES DOMMAGES INDIRECTS OU CONSECUITIFS NI DES DOMMAGES-INTERÉTS PARTICULIERS DÉCOULANT DE L'UTILISATION OU DU RENDEMENT DU PRODUIT. Certains territoires ou provinces ne permettant pas la limitation ou l'exclusion des dommages indirects ou consécutifs, la limitation ci-dessus peut ne pas s'appliquer à votre situation.

La présente garantie vous confère des droits spécifiques reconnus par la loi. D'autres droits pourraient également vous être accordés selon la législation locale en vigueur. La présente garantie remplace toutes les autres garanties précédentes. Pour vous prévaloir de cette garantie, vous devez (a) aviser Broan-NuTone à l'adresse ou au numéro de téléphone indiqués ci-dessous, (b) donner le numéro de modèle du produit et le numéro d'identification de la pièce et (c) décrire la nature de la défectuosité du produit ou de la pièce. Lors de votre demande de garantie, vous devez présenter une preuve de la date d'achat originale. Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027 www.broan.com 800-558-1711 Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario Canada LST 1H9 www.broan.ca 877-896-1119
