| Type de produit | Dispositif connecté pour piscine |
| Marque | Jandy |
| Modèle | iAquaLink 3.0 (iQ30) |
| Alimentation | Alimenté par le centre d'alimentation AquaLink (basse tension) |
| Connectivité | Wi-Fi 802.11 b/g/n, Ethernet 10/100, Bluetooth BLE |
| Interface utilisateur | Application mobile iAquaLink et interface web (iAquaLink.com) |
| Indicateurs LED | Jaune (LAN) : clignotant = recherche réseau, fixe = connecté ; Vert (WEB) : fixe = connecté à Internet |
| Bouton de réinitialisation | Redémarre l'appareil sans effacer la configuration |
| Bouton WPS | Pour connexion Wi-Fi simplifiée avec routeur compatible |
| Bouton BLE | Mode appairage Bluetooth pour certaines applications Jandy |
| Port Ethernet | RJ45, avec ferrite anti-bruit incluse |
| Port RS485 | Connecteur pour bus série, max 2 câbles par borne |
| Installation | Sur le centre d'alimentation AquaLink, à l'abri des intempéries |
| Distance minimale des moteurs | 3 m des moteurs haute puissance, 1,5 m des autres émetteurs |
| Distance de sécurité (RF) | 20 cm des personnes (conformité FCC) |
| Température de fonctionnement | Non spécifiée, usage extérieur protégé |
| Matériau du boîtier | Plastique avec joint d'étanchéité |
| Dimensions (approx.) | Environ 12 x 8 x 3 cm (estimation) |
| Poids (approx.) | Environ 150 g (estimation) |
| Compatibilité | Systèmes de piscine Jandy avec centre AquaLink |
| Garantie | Voir manuel d'installation (annulée si installation incorrecte) |
| Entretien | Vérifier les connexions, remplacer le joint si nécessaire, protéger des intempéries |
FOIRE AUX QUESTIONS - iAquaLink 3.0 Jandy
Questions des utilisateurs sur iAquaLink 3.0 Jandy
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Dispositif connecté pour piscine au format PDF gratuitement ! Retrouvez votre notice iAquaLink 3.0 - Jandy et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil iAquaLink 3.0 de la marque Jandy.
MODE D'EMPLOI iAquaLink 3.0 Jandy
Que signifient les LED
Bouge = Alimentation
Jaune - Clignotement Lent = Recherche de Réseau
Jaune - Fixe = Connecté au Réseau
Les LED peuvent clignoter — c'est normal
Vert - Fixe = Connecté à Internet
Évaluation de la puissance du signal Wi-Fi La puissance du signal dépend de votre routeur et de l'emplace de montage de l'appareil iQ30 web-connect Utilisez la méthode du point d'accès pour évaluer (voir la section 3.1). Si vous rapprochez le routeur et que le signal n'est toujours pas fort, envisagez d'install un prolongateur de portée Wi-Fi, un répéteur Wi-Fi ou un autre type de routeur. Vous pouvez également installer une application sur votre téléphone intelligent (par exemple, Wi-Fi Analyzer ou Wi-Fi Sweetspots) pour vérifier la puissance de votre signal et la bande passante.
Comment utiliser une carte multiplex 6584 Un maximum de deux (2) câbles RS485 peuvent être connectés par connecteur RS485. Pour connecter des dispositifs RS485 supplémentaires, une carte multiplex peut être nécessaire. Cuándo y cómo usar una placa multiplexora Se puede conectar un máximo de dos (2) cables RS485 por cada conector RS485. Para conectar dispositivos RS485 adicionales, puede ser necesaria un tablero multiplexor.
C. Install as close to the home network router as possible Pour une meilleure réception
Pour une meméure reception (installations WI-FI)
A. Instantez toujours rapparaire r'QSO web-connect à côté droit, vers le ciel et à portée de bras.
B. Installez-le au moins à 10 pi (3 m) de tout moteur électrique haute- lapeign et à 5 pi (1,5 m) des autres émetteurs-récarleurs.
C. Installez-le le plus près possible du routeur du réseau domestique.
Bouton de Réinitialisation
• Le fait d'appuyer sur le bouton de réinitialisation situé en haut à droite de l'Q30
à l'emplacement SW1 provoque le redémarrage de l'IQ30. Il n'efface aucune configuration de mémoire.
Botón de Reinicio
• Situé au milieu de la carte au-dessus de l'interrupteur à bascuie WiFi / Gâblé
se trouve le bouton BLE qui, lorsqu'il est enfoncé, met l'appareil en mode
d'appairage.
- Certaines applications Jandy utilisent ce mode pour la connexion.
• Le fonctionnement normal de H230 ne n
- Benodez-vous aux instructions spécifiques de l'application jandy qui utilise
Bluetooth pour plus d'informations.
Botón BLF
incluses avec la partie # Las instrucciones de instalación se incluyen en la

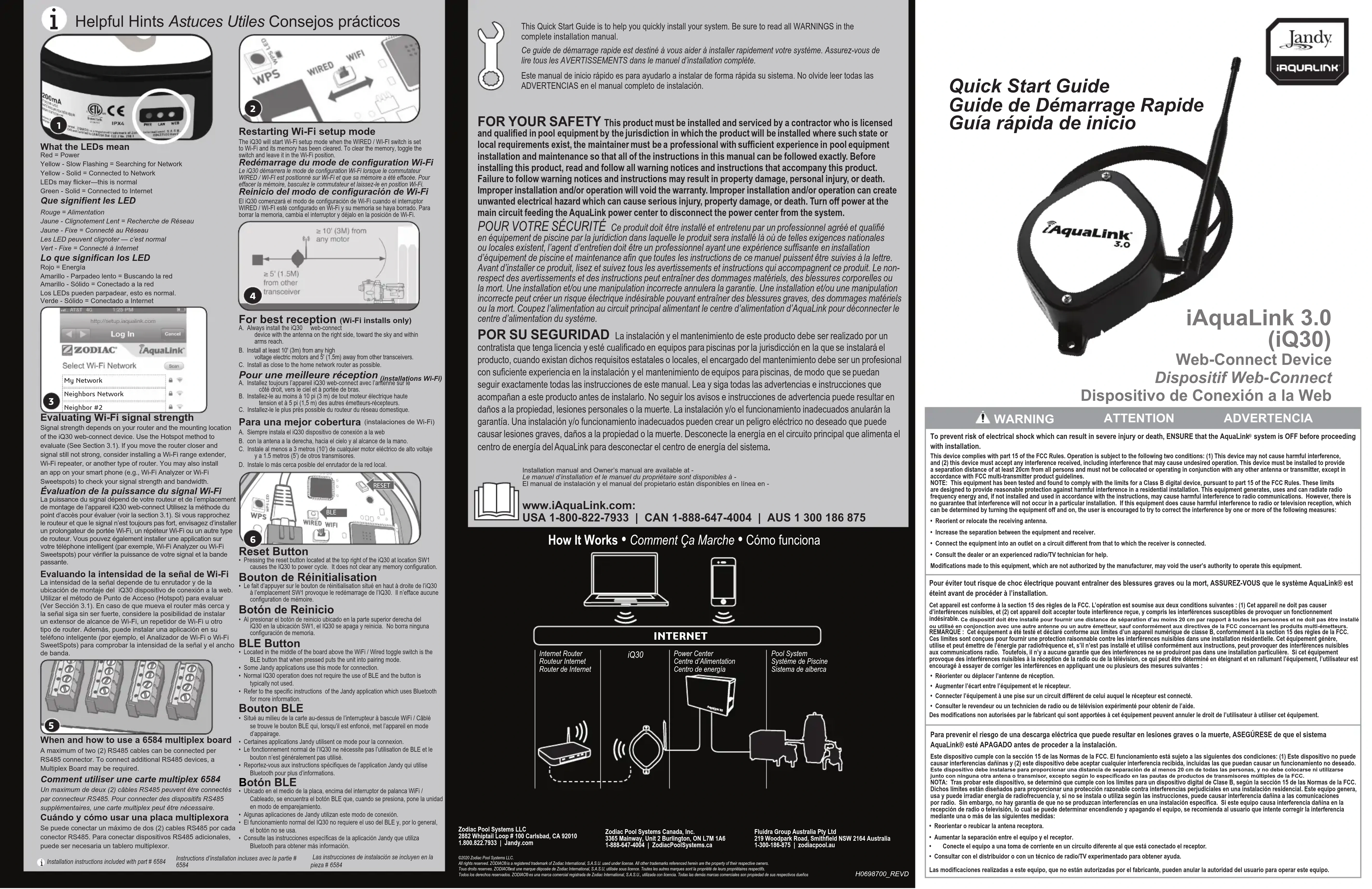

Ce guide de démarrage rapide est destiné à vous aider à installer rapidement votre système. Assurez-vous de lire tous les AVERTISSEMENTS dans le manuel d'installation complète.
FOR YOUR SAFETY This product must be installed and serviced by a contractor who is licensed and qualified in pool equipment by the jurisdiction in which the product will be installed where such state or local requirements exist, the maintainer must be a professional with sufficient experience in pool equipment installation and maintenance so that all of the instructions in this manual can be followed exactly. Before installing this product, read and follow all warning notices and instructions that accompany this product. Failure to follow warning notices and instructions may result in property damage, personal injury, or death. Improper installation and/or operation will void the warranty. Improper installation and/or operation can create a single device for the use of the power of the main circuit feeding the AquaLink power center to disconnect the power center from the system. POUR VOTRE SÉCURITÉ Ce produit doit être installé et entrenuir par un professionnelign agréil et qualifié en équipement de piscine par la juridiction dans laquelle le produit sera installé où ou de telles exigences nationales ou locales existent, l'agent d'entreitret doit être un professionnelle ayant une expérience suffisante en installation d'équipement de piscine et maintenance ainsi que toutes les instructions de ce manuel puissent être suivés à la lettre. En effet qu'il ne n'est pas le service de la production de la situation de la construction de la situation de la respect des avertissements et des instructions peut entrainer des dommages matériels, des blessures corporelles ou la mort. Une installation et/ou une manipulation incorrecte annulera la garantie. Une installation et/ou une manipulation incorrecte peut créer un risque électrique indésirable pouvant entrainer des blessures graves, des dommages matériel ou le mort. Coupez d'alimentation au circuit principal alimentant le centre d'alimentation d'AquaLink pour déconnecter le
Le manuel d'installation et le manuel du propriétaire sont disponibles à

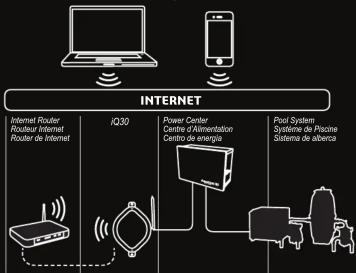

How It Works • Comment Ça Marche • Cómo funciona
