Type de produit	Pied d'éclairage télescopique
Marque	Eurolite
Modèle	A1
Capacité de charge maximale	14 kg
Hauteur minimale	1.2 m
Hauteur maximale	2.5 m
Élévation maximale	1.3 m
Poids	6 kg
Matériau principal	Acier et aluminium
Nombre de tubes télescopiques	2
Traverse incluse	Oui
Angle de déploiement des pieds	45°
Fixation de sécurité secondaire	Boulons de sécurité avec chaîne et goupille, câble de sécurité (non fourni)
Utilisation	Professionnelle (scène, discothèque, théâtre)
Nettoyage	Chiffon doux non pelucheux, éviter alcool et solvants
Inspection périodique	Tous les 4 ans par un spécialiste, annuelle par une personne compétente
Installation	Par un distributeur agréé uniquement
Pièces de rechange	Utiliser des pièces d'origine
Contenu de l'emballage	1 appareil, 2 tubes télescopiques avec arrêts, 1 traverse, vis de renforcement M10, 2 jeux de boulons de sécurité, 1 clé à 6 pans creux, 1 manuel
Normes de sécurité	EN 60598-2-17
Garantie	Nulle en cas de modification non autorisée ou retrait du code-barres série

FOIRE AUX QUESTIONS - A1 Eurolite

Quelle est la capacité de charge maximale du pied Eurolite A1 ?

La capacité de charge maximale est de 14 kg. Ne jamais dépasser cette limite pour éviter tout risque de chute.

Comment installer correctement le pied A1 ?

L'installation doit être réalisée par un distributeur agréé. Déployez les pieds à 45°, fixez la traverse en haut, installez les luminaires de manière équilibrée et utilisez un câble de sécurité capable de supporter 10 fois le poids de l'accessoire.

Puis-je utiliser le pied Eurolite A1 en extérieur ?

L'appareil est conçu pour un usage intérieur (scène, discothèque). En extérieur, des forces horizontales comme le vent peuvent compromettre la stabilité. Des mesures de lestage supplémentaires sont alors nécessaires.

Quelle est la hauteur maximale atteignable avec ce pied ?

La hauteur maximale est de 2.5 m, avec une hauteur minimale de 1.2 m et une élévation maximale de 1.3 m.

Quels sont les éléments de sécurité fournis ?

Le pied est livré avec deux jeux de boulons de sécurité munis d'une chaîne et d'une goupille de fixation. Ils servent de fixation secondaire pour les tubes télescopiques. Un câble de sécurité pour les accessoires est obligatoire mais non fourni.

Comment nettoyer et entretenir le pied A1 ?

Utilisez un chiffon doux non pelucheux légèrement humide. N'utilisez jamais d'alcool ni de solvants. Une inspection annuelle par une personne compétente et tous les 4 ans par un spécialiste est requise.

Puis-je installer moi-même le pied sans être professionnel ?

Non, l'installation est réservée à un distributeur agréé. Une mauvaise installation peut entraîner des blessures graves. Si vous n'êtes pas qualifié, faites appel à un professionnel.

Quels accessoires sont inclus dans l'emballage ?

L'emballage contient : 1 appareil avec 2 tubes télescopiques et arrêts, 1 traverse, 1 jeu de vis de renforcement M10 avec écrous, 2 jeux de boulons de sécurité avec chaîne et goupille, 1 clé à 6 pans creux et 1 manuel d'utilisation.

Comment ajuster la hauteur du pied ?

Desserrez les vis de fixation, sortez soigneusement le tube télescopique 2 jusqu'à l'arrêt, alignez les trous, vissez la fixation puis insérez le boulon de sécurité avec la goupille. Répétez pour le tube 1.

Que faire en cas de pièce défectueuse ?

Si une partie est défectueuse, ne pas mettre en service l'appareil. Utilisez uniquement des pièces d'origine pour les réparations et contactez votre distributeur agréé.

MODE D'EMPLOI A1 Eurolite

Appareil d'éclairage A1

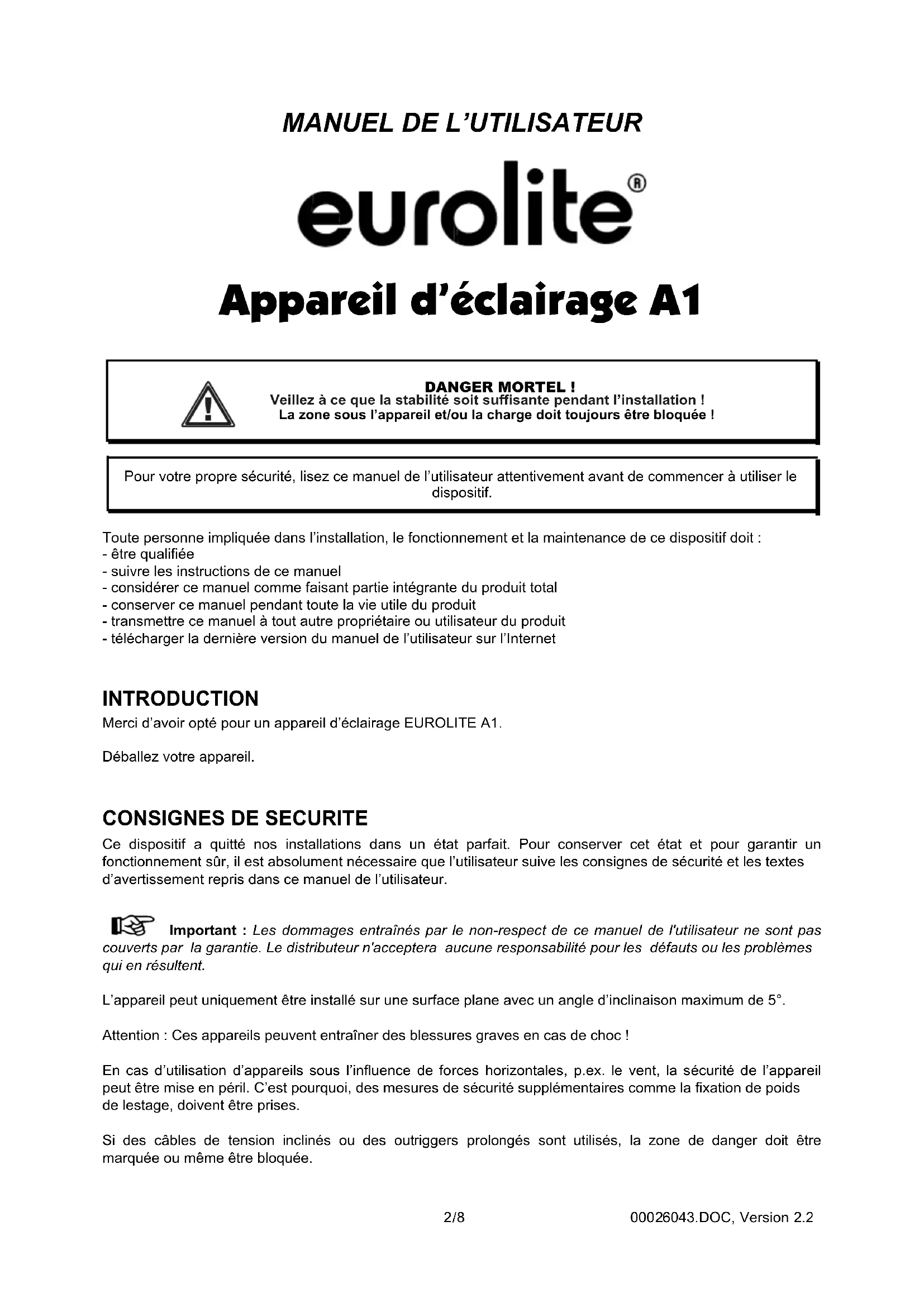

MANUEL DE L'UTILISATEUR

eurolite®

Appareil d'éclairage A1

DANGER MORTEL!

Veillez à ce que la stabilité soit suffisante pendant l'installation ! La zone sous l'appareil et/ou la charge doit toujours être bloquée !

Pour votre propre sécurité, lisez ce manuel de l'utilisateur attentivement avant de commencer à utiliser le dispositif.

Toute personne impliquée dans l'installation, le fonctionnement et la maintenance de ce dispositif doit :

• être qualifiée
• suivre les instructions de ce manuel
• considérer ce manuel comme faisant partie intégrante du produit total
• conserver ce manuel pendant toute la vie utile du produit
• transmettre ce manuel à tout autre propriétaire ou utilisateur du produit
• télécharger la dernière version du manuel de l'utilisateur sur l'Internet

INTRODUCTION

Merci d'avoir opté pour un appareil d'éclairage EUROLITE A1.

Déballez votre appareil.

CONSIGNES DE SECURITE

Ce dispositif a quitté nos installations dans un état parfait. Pour conserver cet état et pour garantir un fonctionnement sûr, il est absolument nécessaire que l'utilisateur suive les consignes de sécurité et les textes d'avertissement repris dans ce manuel de l'utilisateur.

Important : Les dommages entraînés par le non-respect de ce manuel de l'utilisateur ne sont pas

couverts par la garantie. Le distributeur n'acceptera aucune responsabilité pour les défauts ou les problèmes qui en résultent.

L'appareil peut uniquement être installé sur une surface plane avec un angle d'inclinaison maximum de 5°.

Attention : Ces appareils peuvent entraîner des blessures graves en cas de choc !

En cas d'utilisation d'appareils sous l'influence de forces horizontales, p.ex. le vent, la sécurité de l'appareil peut être mise en péril. C'est pourquoi, des mesures de sécurité supplémentaires comme la fixation de poids de lestage, doivent être prises.

Si des câbles de tension inclinés ou des outriggers prolongés sont utilisés, la zone de danger doit être marquée ou même être bloquée.

Avant le levage ou l'abaissement des tubes télescopiques, il faut toujours bloquer une zone de sécurité autour de l'appareil. Cette zone de sécurité doit avoir un diamètre égal à 1,5 fois la hauteur maximale.

Des tubes télescopiques levés doivent toujours être sécurisés au moyen d'une fixation secondaire !

Tous les appareils, effets lumineux et traverses fixées à l'appareil doivent être sécurisés au moyen d'une fixation secondaire !

Avant d'être mis en service, chaque appareil doit être vérifié quant à ses dommages éventuels.

Si une partie d'un appareil est défectueuse, l'appareil ne peut pas être mis en service.

Tenir à distance les enfants et les personnes non compétentes!

UTILISATION CONFORME

Cet appareil est un appareil d'éclairage pour l'installation, par exemple, de spots ou d'effets lumineux. La capacité de transport de l'appareil ne peut pas dépasser 14kg.

Cet appareil est conçu pour une utilisation professionnelle, par exemple sur scène, dans des discothèques, des théâtres, etc.

Les appareils et leurs charges doivent être sécurisés contre des mouvements involontaires.

Lors du choix du lieu d'installation, vérifiez que l'appareil soit installé de manière telle que personne ne peut pénétrer dans la zone sous l'appareil ou sa charge ! Veillez à bloquer la zone correspondante.

Un mouvement involontaire de la charge doit être évité.

Ces appareils doivent être utilisés par des personnes formées. Les conditions locales différentes doivent être prises en compte en termes de règle de sécurité.

L'installateur est responsable du respect de la capacité de transport indiquée par le fabricant, des consignes de sécurité et de la qualification des collègues de travail éventuels.

Lorsque des personnes se trouvent sous la charge, toutes les mesures de sécurité nécessaires doivent être prises pour éviter qu'elles ne soient blessées.

Le personnel doit être instruit quant au contenu du manuel de l'utilisateur et quant aux dangers liés aux appareils en service.

En fonction du lieu d'installation individuelle, toutes les mesures nécessaires contre le mouvement et pour la fixation de l'appareil en toute sécurité doivent être prises.

L'installation est uniquement autorisée sur des surfaces porteuses. Dans certains cas, une structure appropriée, par exemple un pied d'équilibrage, doit être créé.

Lors du choix du matériel d'installation, des dimensions optimales doivent être sélectionnées de manière à obtenir une sécurité maximale.

N'installez jamais d'objets offrant une grande prise au vent (bannières, enseignes, etc.).

Les charges doivent être installées de manière équilibrée.

Fixez toujours les accessoires avec un câble de sécurité approprié.

Utilisez l'appareil uniquement après vous êtes familiarisé avec ses fonctions. Ne permettez pas qu'il soit utilisé par des personnes qui ne sont pas qualifiées pour le manipuler. La plupart des dommages résultent d'un fonctionnement non professionnel !

L'appareil ne peut jamais être déplacé avant d'avoir abaissé tous les tubes télescopiques !

Utilisez l'emballage d'origine si l'appareil doit être transporté.

Tenez compte du fait que des modifications non autorisées de l'appareil sont interdites pour des raisons de sécurité !

N'enlevez jamais le code-barres de série de l'appareil, étant donné que ceci rend la garantie nulle et non avenue.

Si cet appareil est utilisé d'une manière différente à celle décrite dans ce manuel, le produit peut être exposé à des dommages et la garantie devient alors nulle et non avenue. En outre, toute autre utilisation peut entraîner des dangers comme une chute de l'appareil.

1 appareil avec 2 tubes télescopiques et arrêts
1 traverse
1 jeu de vis de renforcement (M10) avec écrous
2 jeux de boulons de sécurité avec chaîne attachée et goupille de fixation
1 clé à 6 pans creux
1 manuel de l'utilisateur

VUE D'ENSEMBLE DES ELEMENTS

1 2 3 4 3) Tube télescodique 2 4) Vis de fixation 6 4 7) Tube d'appareil 8) Pieds 8

2) Traverse

1) Vis de renforcement
5) Tube télescopique 1
6) Boulon de sécurité avec goupille de fixation

INSTALLATION

DANGER MORTEL!

Prière de tenir compte de la norme EN 60598-2-17 et des normes nationales respectives pendant l'installation ! L'installation ne peut être exécutée que par un distributeur agréé !

Lors du montage, du démontage ou de l'entretien de l'appareil, il est interdit de séjourner dans la zone sous le lieu d'installation, sur des ponts, sous des lieux de travail en hauteur ou dans d'autres zones dangereuses.

L'utilisateur doit vérifier que les installations liées à la sécurité et les installations techniques et mécaniques sont approuvées par un spécialiste avant de mettre l'appareil en service pour la première fois et après des modifications avant de remettre l'appareil en service.

L'utilisateur doit vérifier que les installations liées à la sécurité et les installations techniques et mécaniques sont approuvées par un spécialiste tous les quatre ans dans le cours d'un essai d'acceptation.

L'utilisateur doit vérifier que les installations liées à la sécurité et les installations techniques et mécaniques sont approuvées par une personne compétente une fois par an.

Procédure:

L'appareil doit être installé en dehors des zones où des personnes peuvent se déplacer ou sont assises.

IMPORTANT! UN MONTAGE AU PLAFOND EXIGE UNE GRANDE EXPERIENCE, y compris (sans que cet énoncé soit exhaustif) le calcul des limites de charge de travail, le matériel d'installation utilisé et l'inspection de sécurité périodique de la totalité du matériel d'installation et de l'appareil. Si vous n'avez pas ces qualifications, n'essayez pas d'installer l'appareil vous-même mais recourez au contraire à un monteur professionnel. Une installation incorrecte peut entraîner des blessures corporelles et/ou des dommages matériels.

L'appareil doit être installé hors de portée des personnes.

Desserez la vis de fixation des pieds. Déployez les pieds jusqu'à ce qu'ils soient sous un angle de 45° par rapport à la partie tubulaire.

Fixez la vis de fixation des pieds.

Installation de la traverse

Installez la traverse en haut de l'appareil. Serrez la vis.

Installation des luminaires

Attention : Les charges doivent être installées de manière équilibrée.

Attention : La capacité de transport de l'appareil ne peut jamais dépasser 14 kg!

Installez les accessoires sur la traverse et installez toujours un câble de sécurité qui peut supporter au moins 10 fois le poids de l'accessoire. Vous devez utiliser uniquement des câbles de sécurité avec des mousquetons à visser. Faites passer le câble de sécurité dans le trou de la console de montage et sur la traverse. Insérez l'extrémité dans le mousqueton et serrez la vis de fixation.

Desserez la vis de fixation des tubes télescopiques. Extrayez soigneusement le tube télescopique 2 jusqu'à ce que vous atteigniez l'arrêt d'extrémité. Laissez le tube télescopique 2 coulisser jusqu'à ce que le trou de perçage soit visible dans le trou supérieur du tube télescopique 1. Vissez la fixation. Insérez le boulon de sécurité et fixez la broche de fixation comme une broche secondaire de fixation dans le trou supérieur du tube télescopique 1.

Sortez soigneusement le tube télescopique 1 jusqu'à ce que vous atteigniez l'arrêt final. Insérez le boulon de sécurité et fixez la broche de fixation en tant que sécurité secondaire dans le trou supérieur du tube de l'appareil. Serrez la vis de fixation.

DANGER MORTEL!

Avant de mettre l'appareil en service pour la première fois, l'installation doit être approuvée par un spécialiste!

NETTOYAGE ET MAINTENANCE

L'utilisateur doit vérifier que les installations liées à la sécurité et les installations techniques et mécaniques sont approuvées par un spécialiste tous les quatre ans dans le cours d'un essai d'acceptation.

L'utilisateur doit vérifier que les installations liées à la sécurité et les installations techniques et mécaniques sont approuvées par une personne compétente une fois par an.

Les points suivants doivent être pris en compte pendant l'inspection :

1) La stabilité de l'appareil doit être vérifiée.
2) Toutes les parties portantes doivent être inspectées quant à la présence de dommages ou de fatigue du matériau.
3) Toutes les vis utilisées pour l'installation d'appareils ou de parties d'appareils doivent être bien serrées et ne peuvent pas être corrodées.
4) Il ne peut pas y avoir de déformations au niveau des boîtiers, des fixations et des sites d'installation (plafond, suspension, renforcement).
5) Les pièces qui se déplacent mécaniquement comm e les axes, les œillets et autres ne peuvent pas présenter de traces d'usure (p.ex. abrasion ou dommage du matériau) et ne peuvent pas tourner de manière déséquilibrée.
6) Les câbles d'alimentation électrique ne peuvent pas présenter de dommages, une fatigue du matériau (p.ex. câbles poreux) ou des sédiments.

Nous recommandons un nettoyage fréquent de l'appareil. Merci d'utiliser un chiffon doux non pelucheux et un chiffon humidifié. Ne jamais utiliser d'alcool, ni de solvants !

Les opérations de maintenance et de service peuvent être uniquement exécutées par des distributeurs autorisés.

Si vous avez besoin de pièces de rechange, utilisez des pièces d'origine.

Si vous avez d'autres questions, merci de prendre contact avec votre distributeur.

SPECIFICATIONS TECHNIQUES

Capacité de transport max.:	14 kg
Hauteur minimale:	1.2 m
Hauteur maximale :	2.5 m
Élévation maximale:	1.3m
Poids:	6 kg

Note: Toutes ces informations peuvent être modifiées sans préavis. 10.03.2014 ©

eurolite®

© EUROLITE 2014

00092864.DOCX

Version 1.0
