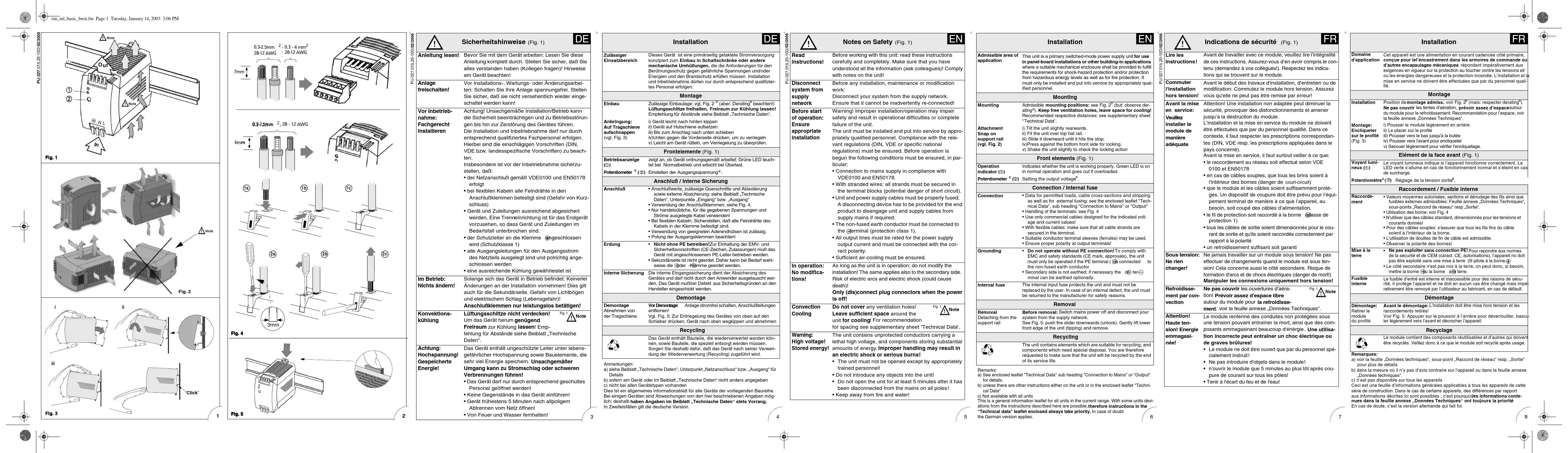

MODE D'EMPLOI DN1021 IFM

Indications de sécurité (Fig. 1) Lire les instructions Avant de travailler avec ce module, veuillez lire l’intégralité de ces instructions. Assurez-vous d’en avoir compris le con-tenu (demandez à vos collègues!). Respectez les indica-tions qui se trouvent sur le module.Commuter l'installation hors tension!Avant le début des travaux d'installation, d'entretien ou de modification: Commutez le module hors tension. Assurez vous qu'elle ne peut pas être remise par erreur!Avant la mise en service: Veuillezinstaller le module de manière adéquateAttention! Une installation non adaptée peut diminuer la sécurité, provoquer des disfonctionnements et amener jusqu’à la destruction du module.L’installation et la mise en service du module ne doivent être effectuées que par du personnel qualifié. Dans ce contexte, il faut respecter les prescriptions correspondan-tes (DIN, VDE resp. les prescriptions appliquées dans le pays concerné). Avant la mise en service, il faut surtout veiller à ce que:• le raccordement au réseau soit effectué selon VDE 0100 et EN50178• en cas de câbles souples, que tous les brins soient à l'intérieur des bornes (danger de court-circuit

• que le module et les câbles soient suffisamment proté- gés. Un dispositif de coupure doit être prévu pour l’équi-pement terminal de manière à ce que l’appareil, au besoin, soit coupé des câbles d’alimentation.• le fil de protection soit raccordé à la borne (classe de protection 1)• tous les câbles de sortie soient dimensionnés pour le cou-rant de sortie et qu'ils soient raccordés correctement par rapport à la polarité• un refroidissement suffisant soit garantiSous tension: Ne rien changer!Ne jamais travailler sur un module sous tension! Ne pas effectuer de changements quand le module est sous ten-sion! Cela concerne aussi le côté secondaire. Risque de formation d'arcs et de chocs électriques (danger de mort!)Manipuler les connexions uniquement hors tension!Refroidisse-ment par con-vectionNe pas couvrir les ouvertures d’aéra-tion! Prévoir assez d'espace libre autour du module pour la refroidisse- ment : voir la feuille annexe „Données Techniques“.Attention! Haute ten-sion! Energie emmagasi- née! Le module renferme des conduites non protégées sous une tension pouvant entraîner la mort, ainsi que des com-posants emmagasinant beaucoup d'énérgie Une utilisa-tion incorrecte peut entraîner un choc électrique ou de graves brûlures

Le module ne doit être ouvert que par du personnel spé-cialement instruit

Ne pas introduire d'objets dans le module

n'ouvrir le module que 5 minutes au plus tôt après cou-pure de courant sur tous les pôles!

• Tenir à l'écart du feu et de l'eau!

Note Fig. 1 Installation Domaine d'applicationCet appareil est une alimentation en courant cadencée côté primaire, conçue pour lel’encastrement dans les armoires de commande ou d’autres encapsulages mécaniques répondant impérativement aux exigences en vigueur sur la protection au toucher contre les tensions et/ou les énergies dangereuses et la protection-incendie. L’installation et la mise en service ne doivent être effectuées que par du personnel quali-fié. Montage InstallationPosition de montage admiss.: voir Fig. 2 (mais: respecter derating

Ne pas couvrir les fentes d’aération, prévoir assez d’espace autour du module pour le refroidissement: Recommandation pour l’espace, voir la feuille annexe „Données Techniques“.Montage: Encliqueter sur le profilé(Fig. 3)i) Pousser le module légèrement en arrière ii) Le placer sur le profiléiii) Pousser vers le bas jusqu'à la butée iv) Pousser vers l'avant pour encliqueter v) Secouer légèrement pour vérifer l'encliquetage. Elément de la face avant (Fig. 1) Voyant lumi-neux (

Le voyant lumineux indique si l’appareil fonctionne correctement. La LED verte s’allume en cas de fonctionnement normal et s’éteint en cas de surcharge.Potentiomètre

Réglage de la tension sortie

• Valeurs moyennes autorisées, sections et dénudage des fils ainsi que fusibles externes admissibles: Feuille annexe „Données Techniques“, sous-points „Raccord de réseau“ resp „Sortie“.• Utilisation des borne: voir Fig. 4• N'utiliser que des câbles standard, dimensionnés pour les tensions et courants donnés! • Pour des câbles souples: s'assurer que tous les fils fins du câble soient à l'intérieur de la borne. • L'utilisation de douilles de fin de câble est admissible. • Observer la polarité des bornes!Mise à la terre Ne pas exploiter sans connection PE! Pour repondre aux normes de la securité et de CEM (caract. CE, autorisations), l’appareil no doit pas être exploité sans une mise à terre (fil pilote à la borne )• Le côté secondaire n'est pas mis à la terre, on peut donc, si besoin, mettre la borne ou la borne à la terre.Fusible interneLe fusible d’entré est interne et inaccessible pour des raisons de sécu-rité. Il protège l’appareil et ne doit en aucun cas être changé mais impé-rativement être renvoyé par l’utilisateur au fabricant, en cas de défault. Démontage Démontage: Retirer le module du profiléAvant le démontage: L’installation doit être mise hors tension et les raccordements retirés! Voir Fig. 5: Appuyer sur le poussoir à l’arrière pour déverrouiller, bascu-ler légèrement vers l’avant et décrocher l’appareil.Le module contient des composants réutilisables et d’autres qui doivent être recyclés. Veillez donc à ce que le module soit recyclé après usage.Remarques:a) voir la feuille „Données techniques“, sous-point „Raccord de réseau“ resp. „Sortie“ pour plus de détailsb) dans la mesure où il n’y pas d’avis contraire sur l’appareil ou dans la feuille annexe „Données techniques“.c) n’est pas disponible sur tous les appareilsCeci est une feuille d’informations générales applicables à tous les appareils de cette série de construction. Dans le cas de certains appareils, des différences par rapport aux informations décrites ici sont possibles ; c’est pourquoi, les informations conte-nues dans la feuille annexe „Données Techniques“ ont toujours la priorité En cas de doute, c’est la version allemande qui fait foi.
