Type de produit	Capteur de débit d'air
Marque	IFM
Modèle	SL0106
Fonction principale	Surveillance de débit d'air avec détection de seuil
Plage de réglage	1 m/s à 10 m/s
Temporisation au déclenchement	3 s à 60 s (selon réglage)
Type de sortie	Relais (NO/NF)
Indicateur LED vert	Seuil atteint (relais enclenché pour NO)
Indicateur LED rouge	Seuil non atteint (relais déclenché pour NO)
Diamètre de fixation	24 mm
Profondeur d'installation	32 mm à 120 mm
Orientation du montage	Flèche de marquage dans le sens de circulation
Distance mini aux obstacles	Respecter une distance suffisante par rapport aux coudes, soupapes, etc.
Raccordement électrique	Par électricien qualifié, selon les normes en vigueur
Protection électrique	Fusible miniature (selon fiche technique)
Mise en service	Alimenter, laisser stabiliser 60 s, puis régler le potentiomètre
Réglage du seuil	Potentiomètre : tourner jusqu'à allumage de la LED verte
Conditions d'utilisation	Éviter les fluctuations courtes ; temporisation réglable
Température de fonctionnement	Non spécifiée ; usage standard en industrie
Matériau du boîtier	Non spécifié
Poids	Non spécifié

FOIRE AUX QUESTIONS - SL0106 IFM

Comment installer le capteur de débit d'air IFM SL0106 ?

Installez l'appareil à l'aide de la bride de fixation livrée dans un trou de 24 mm de diamètre. Utilisez le joint d'étanchéité pour une installation étanche à l'air. La sonde doit être complètement dans le flux d'air, à une profondeur de 32 à 120 mm. Alignez la flèche de marquage dans le sens de circulation.

Comment régler le seuil de débit ?

Mettez l'appareil sous tension et établissez un débit constant égal à la valeur présélectionnée. Attendez environ 60 s de stabilisation. Tournez le potentiomètre lentement jusqu'à ce que la LED verte s'allume. Si elle est déjà allumée, tournez à gauche jusqu'à extinction, puis à droite jusqu'à allumage. Pour plus de marge contre les fluctuations, tournez encore un peu à droite.

Que signifie la LED rouge ?

La LED rouge indique que le débit est inférieur au seuil présélectionné. Dans ce cas, le relais de sortie est déclenché pour la fonction NO (normalement ouvert) et enclenché pour la fonction NF (normalement fermé).

Que signifie la LED verte ?

La LED verte indique que le débit atteint ou dépasse le seuil présélectionné. Le relais de sortie est alors enclenché pour la fonction NO et déclenché pour la fonction NF.

Quelle est la plage de mesure du capteur ?

La plage de réglage est de 1 m/s à 10 m/s.

Comment raccorder électriquement le capteur ?

Le raccordement doit être effectué par un électricien qualifié, en respectant les normes nationales et internationales. Coupez l'alimentation avant de raccorder. Insérez un fusible miniature conformément à la fiche technique. Suivez les indications de l'étiquette de l'appareil.

Quelle temporisation est disponible ?

La temporisation au déclenchement est réglable de 3 s à 60 s pour supprimer les fluctuations de courte durée. La valeur exacte dépend de la valeur présélectionnée.

Quelles précautions de montage respecter ?

Installez le capteur à l'écart des coudes, soupapes ou autres obstacles qui pourraient perturber l'écoulement. La profondeur d'installation doit être comprise entre 32 mm et 120 mm. Assurez-vous que la flèche de marquage soit orientée dans le sens du flux d'air.

Comment entretenir le capteur ?

La notice ne mentionne pas d'entretien spécifique. Il est recommandé de nettoyer périodiquement la sonde si elle est exposée à des poussières, en veillant à ne pas l'endommager.

Que faire si la LED ne s'allume pas après la mise sous tension ?

Vérifiez d'abord l'alimentation électrique et le fusible. Si l'appareil est correctement alimenté, attendez le temps de stabilisation de 60 s. Si la LED ne s'allume toujours pas, vérifiez le raccordement et le réglage du potentiomètre. Si le problème persiste, contactez le service technique IFM.

MODE D'EMPLOI SL0106 IFM

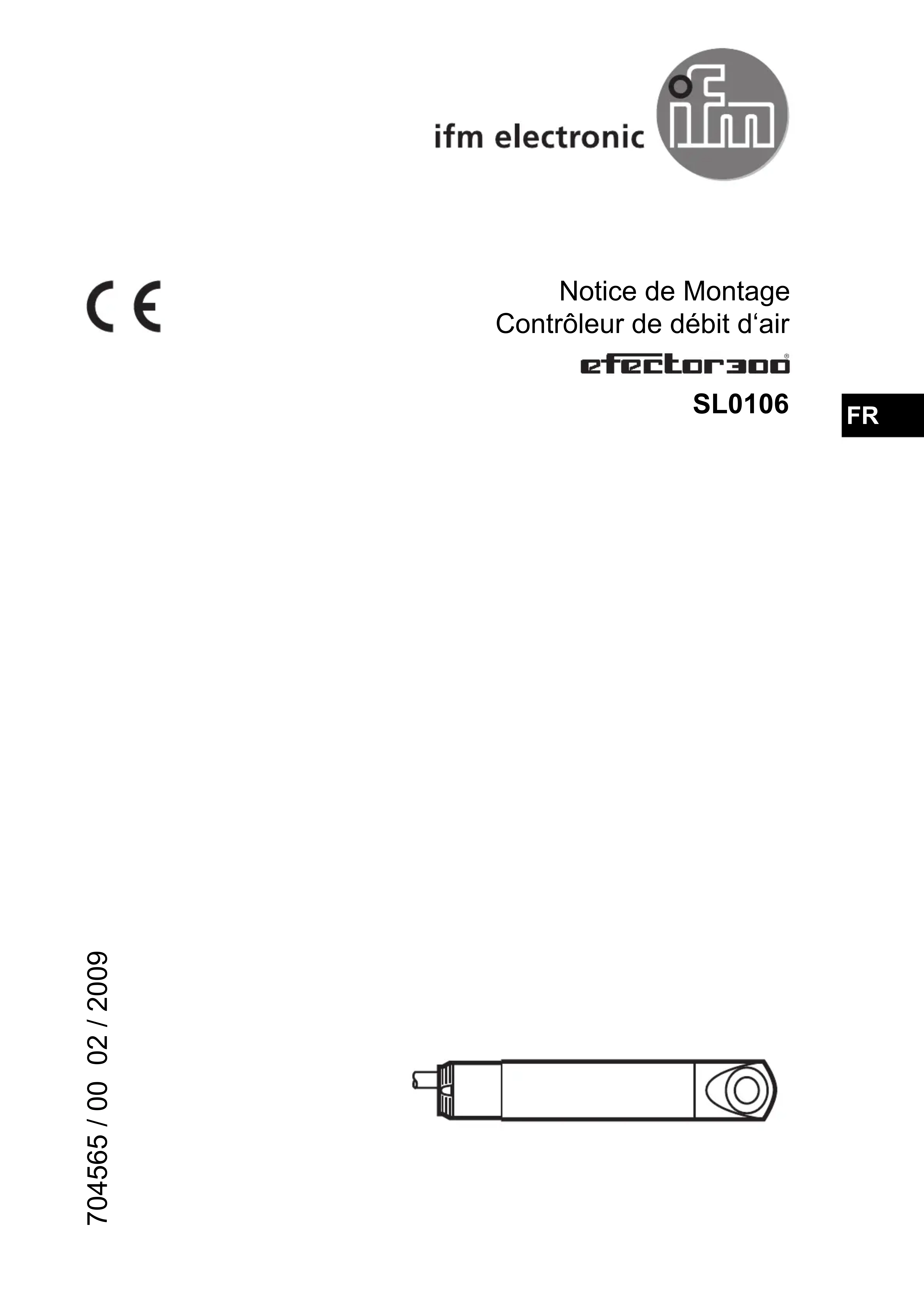

Notice de Montage Contrôleur de débit d'air

efector300®

SL0106

FR

704565 / 00 02 / 2009

Fonctionnement et caractéristiques1

L'appareil surveille des débits d'air. Il détecte si une valeur de circulation d'air présélectionnée est atteinte (= LED verte allumée, relais de sortie enclenché pour la fonction NO, déclenché pour la fonction NF).

Si la circulation est inférieure à la valeur présélectionnée, la LED rouge est allumée. Le relais de sortie est déclenché pour la fonction NO et enclenché pour la fonction NF.

Plage de réglage 1 m/s à 10 m/s.

Temporisation au déclenchement de 3 s ... 60 s (pour supprimer des fluctuations de courte durée), selon la valeur présélectionnée.

Montage2

Installer l'appareil à l'aide de la bride de fixation livrée. Diamètre du trou de fixation pour l'appareil: 24 mm. Si l'installation doit être étanche à l'air, employer le joint de garniture livré. La sonde de débit doit se trouver complètement dans le débit d'air et se situer, si possible, dans la zone de la plus grande vitesse du fluide; profondeur d'installation: min. 32 mm, max. 120 mm.

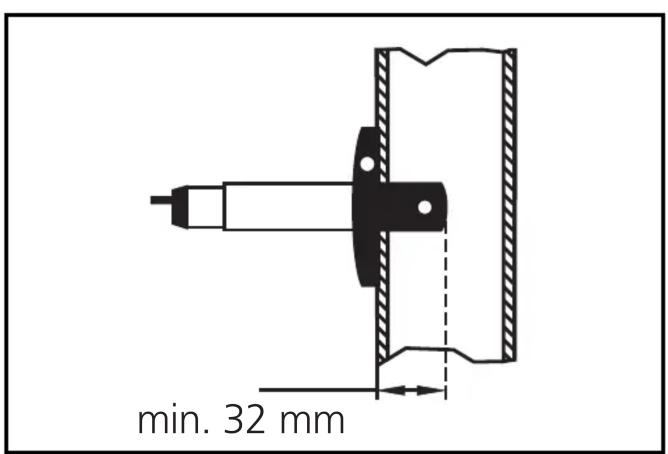

min. 32 mm

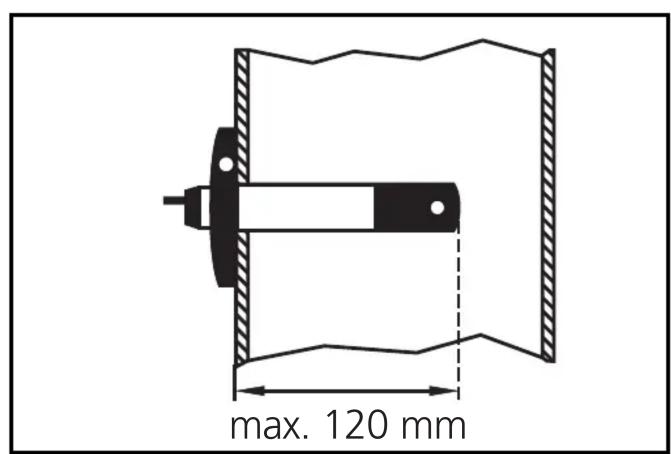

max. 120 mm

Aligner l'appareil dans le débit d'air; la flèche en relief de l'embout doit être orientée dans le sens de circulation.

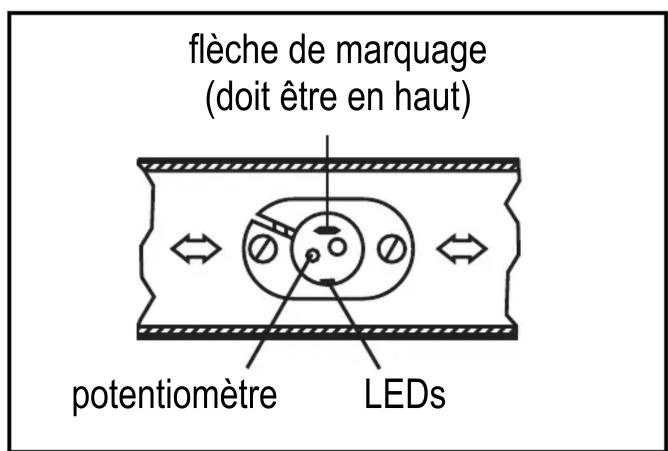

flèche de marquage (doit être en haut) potentiomètre LEDs

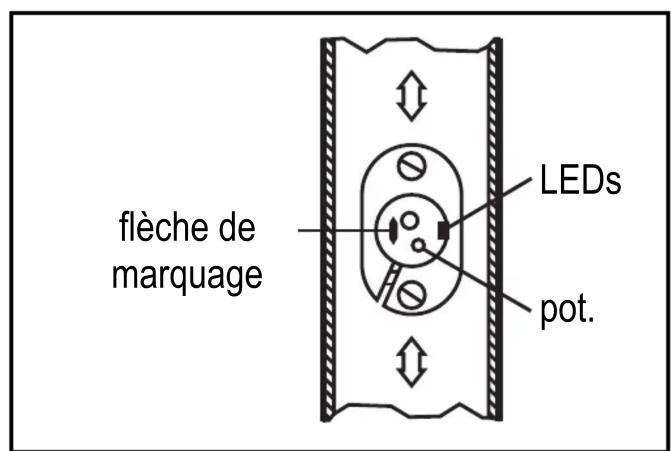

flèche de marquage LEDs pot.

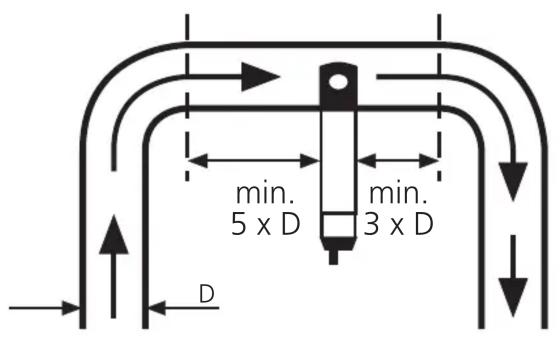

Afin d'éviter un mauvais fonctionnement une distance minimum doit être respectée entre le contrôleur de débit d'air et les coudes, soupapes, etc.

Raccordement électrique3

L'appareil ne doit être monté que par un électricien. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Insérer un fusible miniature selon la fiche technique.

Mettre l'installation hors tension avant le raccordement.

Raccordement selon les indications de l'étiquette. ▶

Réglage4

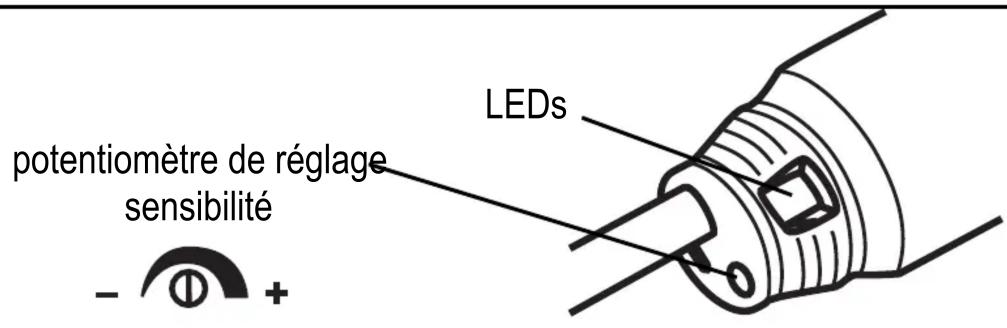

potentiomètre de réglage sensibilité LEDs

1	Mettre l’appareil sous tension. ►Mettre en débit constant (valeur présélectionnée). ►En cas de démarrage à froid attendre jusqu’à ce que le temps de stabilisation ►d’env. 60 s soit écoulé.
2	Si la LED rouge est allumée: tourner le potentiomètre lentement à droite jusqu’à ce que la LED rouge s’éteigne et la LED verte s’allummée.	Si la LED verte est allumée: tourner le potentiomètre lentement à gauche jusqu’à ce que la LED verte s’éteigne et la LED rouge s’allume.Tourner le potentiomètre de nouveau lentement à droite jusqu’à ce que la LED rouge s’éteigne et la LED verte s’allume.
3	Afin de pallier à des fluctuations dues à l’ambiance: tourner le potentiomètre encore davantage à droite après allumage de la LED verte.
