TV Sound TVSd 2 3 MHZ - Bouchon d'oreille TELEFUNKEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur sonore personnel / casque infrarouge sans fil
Marque	TELEFUNKEN
Modèle	TV Sound TVSd 2 3 MHZ
Catégorie	Bouchon d'oreille (casque intra-auriculaire)
Fréquence de transmission	2,3 MHz (infrarouge)
Portée	Environ 60 m² (600 pieds carrés)
Réponse en fréquence audio	100 – 16 000 Hz
Distorsion harmonique	< 1 %
Rapport signal/bruit	70 dB
Pression sonore maximale (SPL)	119 dB
Batterie du casque	Lithium-polymère 3,7 V / 200 mAh, rechargeable
Autonomie du casque	Jusqu'à 10 heures
Alimentation de l'émetteur	12 V DC, 500 mA (adaptateur secteur 100-240 V AC inclus)
Poids du casque	Environ 58 – 60 g
Dimensions de l'émetteur (H x L x P)	4,8 x 10,5 x 15,4 cm
Entrées audio de l'émetteur	Analogique RCA, optique Toslink, coaxial numérique, microphone
Fonctions principales	Mise en marche/arrêt, réglage volume, balance, réglage tonalité, charge automatique
Contenu de l'emballage	Émetteur/chargeur, 1 ou 2 casques, écouteurs en silicone, câble RCA, câble Toslink, adaptateur secteur, outil de réglage
Entretien et nettoyage	Casque : chiffon humide ; écouteurs : eau tiède et détergent doux
Sécurité	Ne pas exposer à la chaleur, ne pas ouvrir la batterie, maintenir hors de portée des enfants
Garantie	24 mois légale, prolongée à 36 mois (selon conditions)

FOIRE AUX QUESTIONS - TV Sound TVSd 2 3 MHZ TELEFUNKEN

Comment connecter le TV Sound au téléviseur ?

Utilisez l'un des câbles fournis : RCA (analogique) sur les prises rouge/blanche, Toslink (optique) ou coaxial (numérique). Branchez le câble à la sortie audio de votre téléviseur et à l'entrée correspondante de l'émetteur. Assurez-vous que la sortie TV est réglée sur PCM si vous utilisez une connexion numérique.

Comment recharger le casque ?

Placez le casque dans l'interface de recharge sur l'émetteur. Le voyant rouge s'allume et s'éteint lorsque la batterie est complètement chargée. Pour une première utilisation, chargez au moins 2 heures.

Pourquoi n'y a-t-il aucun son ?

Vérifiez que l'émetteur est allumé (voyant allumé) et que le casque est allumé (volume pas à zéro). Assurez-vous qu'aucun obstacle ne bloque le faisceau infrarouge entre l'émetteur et le casque. Contrôlez également les connexions audio.

Comment régler la balance gauche/droite ?

Utilisez l'outil fourni pour tourner la molette BAL située sur le casque. Ajustez jusqu'à obtenir un volume équilibré entre les deux oreilles.

Puis-je utiliser le TV Sound avec d'autres appareils audio ?

Oui, il est compatible avec toute source audio disposant d'une sortie analogique (jack 3,5 mm ou RCA), optique ou coaxiale. Vous pouvez également brancher un microphone ou la sortie casque d'un lecteur MP3.

Comment réinitialiser l'émetteur ?

Enfoncez un objet fin (trombone) dans le trou RESET situé à l'arrière de l'émetteur pendant environ une seconde. Cela efface les éventuels dysfonctionnements.

Quelle est la durée de vie de la batterie ?

La batterie lithium-polymère dure normalement plusieurs années ; son remplacement n'est pas nécessaire. Elle offre jusqu'à 10 heures d'autonomie par charge.

Puis-je utiliser le système si mon téléviseur est en mode Dolby Digital ?

Non, le système n'est pas compatible avec Dolby Digital. Réglez la sortie audio de votre téléviseur sur PCM (Pulse Code Modulation) dans le menu audio.

Comment nettoyer le casque et les écouteurs ?

Nettoyez le casque avec un chiffon humide. Retirez les écouteurs en silicone et lavez-les à l'eau tiède avec un détergent doux. Séchez-les avant de les remettre.

Que faire si le voyant de recharge ne s'allume pas ?

Repositionnez le casque dans l'interface de recharge en le déplaçant légèrement. Assurez-vous que l'émetteur est branché et sous tension. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI TV Sound TVSd 2 3 MHZ TELEFUNKEN

Instructions d'utilisation et consignes de sécurité

Introduction......Page 14

Contenu de l'emballage....Page 14

Précautions à prendre avec la batterie......Page 16

Installation......Page 17

Positionnement Page 18

Fonctionnement Page 18

Sécurité, entretien et maintenance Page 19

Dépannage Page 19

Spécifications du produit Page 19

Élimination......Page 20

Carte de garantie....Page 21

Bordereau de réclamation Page 22

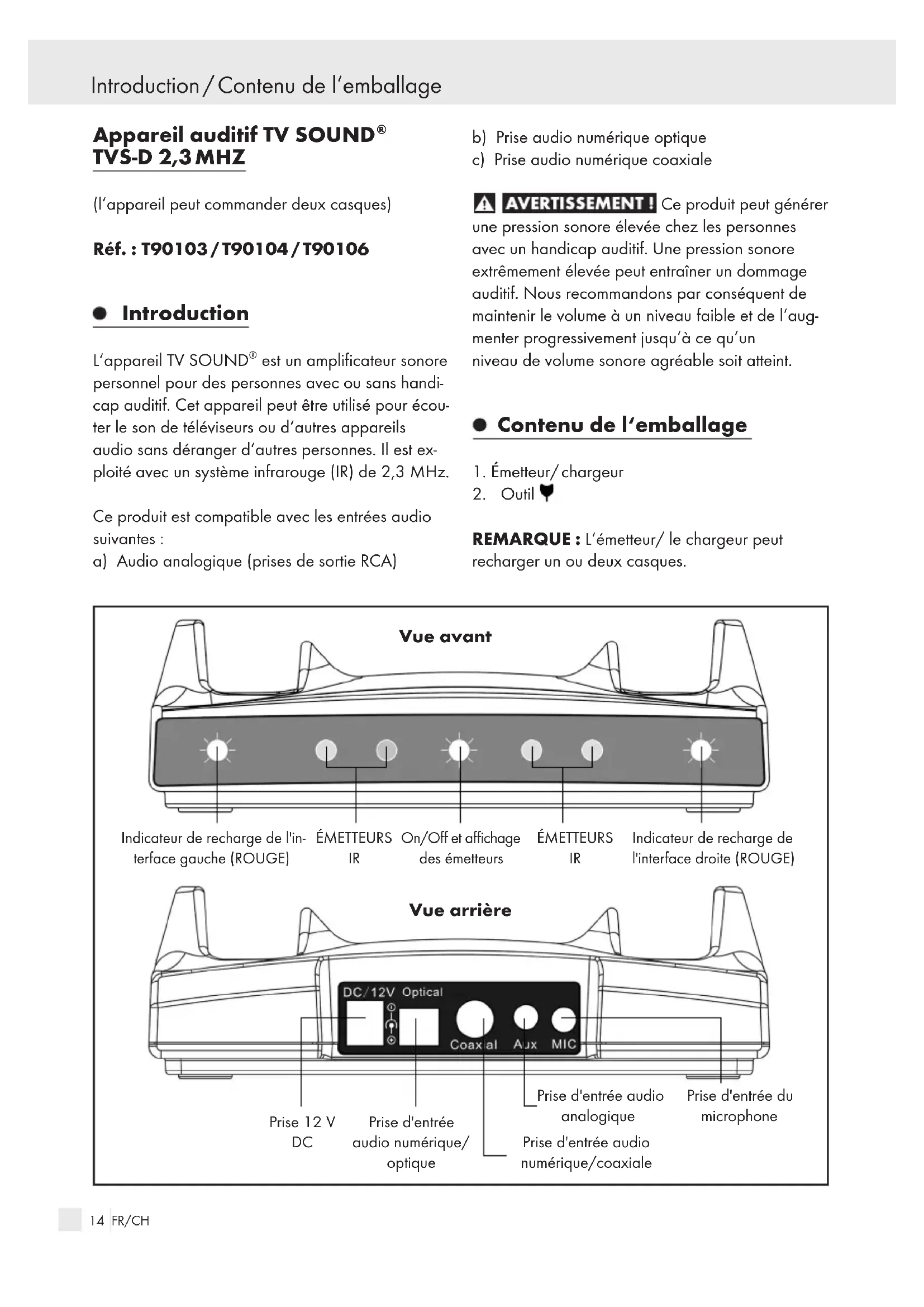

Appareil auditif TV SOUND® TVS-D 2,3 MHZ

(l'appareil peut commander deux casques)

Réf.: T90103 / T90104 / T90106

- Introduction

L'appareil TV SOUND® est un amplificateur sonore personnel pour des personnes avec ou sans handicap auditif. Cet appareil peut être utilisé pour écouter le son de téléviseurs ou d'autres appareils audio sans déranger d'autres personnes. Il est exploité avec un système infrarouge (IR) de 2,3 MHz.

Ce produit est compatible avec les entrées audio suivantes :

a) Audio analogique (prises de sortie RCA)

b) Prise audio numérique optique
c) Prise audio numérique coaxiale

AVERTISSEMENT! Ce produit peut générer une pression sonore élevée chez les personnes avec un handicap auditif. Une pression sonore extrêmement élevée peut entraîner un dommage auditif. Nous recommandons par conséquent de maintenir le volume à un niveau faible et de l'augmenter progressivement jusqu'à ce qu'un niveau de volume sonore agréable soit atteint.

- Contenu de l'emballage

1. Émetteur/ chargeur
2. Outil

REMARQUE : L'émetteur/ le chargeur peut recharger un ou deux casques.

Indicateur de recharge de l'interface gauche (ROUGE) ÉMETTEURS On/Off et affichage des émetteurs ÉMETTEURS IR Indicateur de recharge de l'interface droite (ROUGE)

Prise 12 V DC
Prise d'entrée audio numérique/ optique
Prise d'entrée audio analogique
Prise d'entrée du microphone
Prise d'entrée audio numérique/coaxiale

2. Casque

REMARQUE : Selon le modèle, un ou deux casques se trouvent dans l'emballage.

1. Alimentation en courant (adaptateur AC-DC, 100-240V)
2. Câble audio RCA (rouge / blanc) jusqu'à 3,5 mm
3. Câble Toslink (optique-numérique)

REMARQUE : Avant d'utiliser le câble Toslink (optique-numérique), retirez les protections en plastique transparent des deux extrémités du câble.

1. Écouteurssupplémentaires.
2. Batterie lithium-polymère rechargeable (dans le casque) 3,7V/200 mAH.

Ce type de batterie a normalement une durée de vie de plusieurs années. Il ne devrait donc pas s'avérer nécessaire de remplacer la batterie.

Nous recommandons de charger la batterie pendant deux heures avant d'utiliser le système pour la première fois.

Posez le casque sur l'interface de recharge. Assurez-vous que l'indicateur de recharge DEL (ROUGE) s'allume. L'indicateur de recharge DEL s'éteint lorsque la batterie est complètement rechargée.

La batterie ne peut pas subir de surcharge. En cas de non-utilisation, nous recommandons de poser le casque sur l'interface de recharge.

● Précautions à prendre avec la batterie

• Ne tentez pas de remplacer ou de retirer la batterie.
• Ne jetez pas la batterie au feu.
• Tenez la batterie hors de la portée des enfants.
• Ne causez pas de court-circuit de la fiche de recharge à la partie inférieure du casque.

AVERTISSEMENT ! N'exposez pas les batteries logée dans les casques à une chaleur élevée due au rayonnement solaire, à une flamme, etc.

REMARQUE : la gamme de produits TV SOUND® propose deux variantes de modèle et un casque supplémentaire comme décrit ci-dessous. Ces produits sont présentés dans cette notice d'utilisation.

1) Casque sans fil simple TV SOUND ^®
2) Casque sans fil double TV SOUND®
3) Casque sans fil supplémentaire

• Installation


1. Raccorder à l'alimentation en courant comme illustré sur la figure.
2. L'émetteur/ le chargeur doit être raccordé aux sorties audio OUTPUT du téléviseur, des appareils audio, des boîtiers câble ou satellite, du lecteur DVD ou vidéo, etc. En cas d'utilisation d'un câble RCA, les prises de sortie sont rouges et blanches.

Veuillez tenir compte de la figure.

Un adaptateur scart (non fourni) peut également être utilisé. N'utilisez que les prises rouges et blanches.

1. Raccordement d'un microphone : Si nécessaire, raccordez un microphone à condensateur à la prise de microphone située au dos de l'émetteur/du chargeur.

En fonction du type de prise de sortie de l'appareil, utilisez le câble Toslink (optique-numérique) fourni ou un câble coaxial pour le raccordement à un téléviseur ou à un autre appareil doté d'une prise de sortie audio numérique.

Veuillez consulter le diagramme de raccordement à la page 7 ou la notice d'utilisation de votre téléviseur ou de vos autres appareils.

Si vous utilisez le son TV via un signal d'entrée audio numérique, la sortie audio TV doit être réglée sur le mode PCM. Le son TV n'est pas compatible avec le Dolby Digital.

Le réglage PCM peut être effectué via le réglage du menu audio de votre téléviseur. Pour le réglage du mode PCM, veuillez utiliser le guide utilisateur de votre téléviseur/lecteur DVD/récepteur câble/récepteur satellite comme notice.

REMARQUE : Si le système est raccordé à un boîtier câble ou satellite et à un lecteur DVD ou vidéo, l'appareil qui n'est actuellement pas utilisé doit être éteint. En cas d'utilisation d'un lecteur DVD ou vidéo, éteignez le boîtier câble ou satellite. Lorsque vous regardez la télévision, éteignez le lecteur DVD ou vidéo.

REMARQUE : Si vous souhaitez écouter avec le système TV audio, et ce, indépendamment du volume sonore réglé sur votre téléviseur, vous devez raccorder l'amplificateur sonore TV Sound via la sortie audio analogique de votre téléviseur. Vous devez éventuellement activer la sortie audio de votre téléviseur. Si vous utilisez à la place une sortie jack 3,5 mm, le son de votre téléviseur est normalement coupé.

- Positionnement

Les signaux infrarouges (IR) requierent une liaison exempte d'obstacles entre l'émetteur et le casque. Positionnez l'émetteur de telle sorte qu'aucun obstacle ne bloque la transmission entre l'émetteur et le casque. Les signaux IR peuvent être bloqués par des objets tels que des murs, des meubles, des journaux, des livres, etc. Les diodes IR s'allument pendant l'utilisation.

REMARQUE : Si aucune entrée audio n'est établie avec l'émetteur et le chargeur, la transmission s'interrompt automatiquement et reprend lorsque le signal audio est rétabli.

- Fonctionnement

1. Assurez-vous que l'émetteur/le chargeur est correctement raccordé à la prise via l'adaptateur fourni.

Remarque: La fiche réseau du bloc secteur sert de séparateur. Assurez-vous que la fiche réseau est facilement accessible et accessible sans problème en cas d'urgence.

1. Mettez le casque de sorte que la face avant (avec le réglage du volume) soit orientée vers l'émetteur.

2. Allumez le casque au moyen de la commande rotative ON/OFF/VOLUME et réglez le volume.

3. Réglez la fréquence du son avec la commande de réglage du son comme souhaité.

4. Réglez le volume sonore avec la commande de réglage de la balance pour adapter le volume sonore sur l'oreille gauche et droite (♥). Cette commande de réglage se trouve sur le casque.

5. Si besoin, raccordez un microphone à condensateur (electret) à la prise Mic / Line In du casque ou raccordez la sortie audio d'un portable à l'aide d'un câble doté d'une fiche de 3,5 mm à la même prise. Il est recommandé d'utiliser un microphone doté d'un câble blindé.
6. Après utilisation, posez correctement et avec précaution le casque dans l'interface de recharge. Assurez-vous que l'indicateur de recharge s'allume.

- Sécurité, entretien et maintenance

• Le système est prévu pour une exploitation avec 100–240 V AC et ne dispose pas de commande intégrale ON / OFF. Pour l'éteindre, amenez la commande principale sur OFF ou débranchez la fiche de la prise (adaptateur AC-DC).
• Nettoyez régulièrement le casque avec un chiffon humide et les écouteurs avec de l'eau chaude et un produit de nettoyage doux (une fois que vous avez retiré le casque).
• Tenez l'appareil éloigné des sources de chaleur, telles que les plaques de cuisson et les appareils ménagers générant de la chaleur.
• Tenez l'appareil éloigné de l'eau et d'autres liquides.
• Les réparations doivent être effectuées par du personnel qualifié.
• Nous recommandons de raccorder un protecteur de surtension entre la prise et l'adaptateur AC-DC.

Dépannage

Aucun son clair (bruit / interférences)

• Assurez-vous qu'aucun obstacle ne se trouve entre l'émetteur et le casque.
  • Assurez-vous que les affichages DEL s'allument.

• Contrôlez le positionnement de l'émetteur (hauteur).

• Ne posez pas l'appareil à proximité de fenêtres ou d'appareils causant des interférences.
• Assurez-vous que le câble audio est raccordé à la sortie audio analogique (RCA) du téléviseur ou à un décodeur/récepteur câble ou satellite.
• Assurez-vous que le câble audio N'EST PAS raccordé à une sortie audio numérique.
• La prise est peut-être raccordée à un autre appareil.
• Le câble audio est raccordé à une prise audio de l'émetteur.

L'indicateur DEL du transmetteur ne s'allume pas.

• Contrôlez le raccord avec la prise murale ou la prise.
• Contrôlez le raccord avec la prise 12 V TV SOUND®.

L'indicateur de recharge ne s'allume pas lorsque le casque repose dans l'interface de recharge.

• Reposez le casque et déplacez-le légèrement dans l'interface de recharge si nécessaire.
• Assurez-vous que la station de recharge est raccordée à la prise.

- Spécifications du produit

Caractéristiques générales :

Fréquence : 2,3 MHz

Réglage : infrarouge

Autonomie d'utilisation

approximative:60m²

(env. 600 pieds carrés)

Fréquence audio : 100-16.000 Hz

Distorsion harmonique : < 1 %

Rapport signal/bruit : 70 dB

ON/OFF automatique

Intensité effective du courant de sortie

(moyenne quadratique) : 500 mAH

Tension effective de sortie : 12 V

Puissance effective de sortie : 6 V

Tension effective d'entrée : 110-240 V AC

Casque :

Pression sonore maxi (SPL) : 119 dB

Batterie requise : batterie lithium-

polymère 3,7V, 200 mAH.

Durée d'utilisation : 10 heures maxi

Poids : env. 58-60g

Émetteur :

Raccord audio : câble RCA 3,5 mm

Analogique / optique numérique / coaxial numérique / entrée microphone.

Alimentation en courant : courant DC 12 V, 500 mA

Poids : env. 180 g

Dimensions (H x L x P) : 4,8 x 10,5 x 15,4 cm

RESET : en raison de décharges électrostatiques ou d'autres défauts électriques ou lors du raccordement à une prise DC, les émetteurs peuvent présenter des dysfonctionnements. Dans ce cas, enfoncez pendant env. une seconde un objet fin dans l'ouverture RESET située au dos de l'émetteur. Cela entraîne la réinitialisation de l'émetteur, régénère la mémoire et l'utilisation normale peut reprendre.

- Élimination

Directive DEEE (déchets des équipements électroniques et électriques)

Contribuez à protéger l'environnement.

Ne jetez pas les produits électriques ou électroniques endommagés dans les ordures ménagères mais dans un centre de récupération et de recyclage, conformément aux dispositions locales. Les

matériaux de ce produit peuvent être recyclés et/ou réutilisés.

Ce produit est pourvu du symbole de mise au rebut séparée des appareils électriques ou électroniques au terme de leur durée de vie.

CARTE DE GARANTIE

Avec cet appareil, vous venez d'acquérir un produit de qualité. La garantie légale de 24 mois, prolongée à 36 mois pour le présent produit, ainsi que les conditions de garantie ci-après s'appliquent.

1. Nous remédions gratuitement aux dommages et aux défauts de l'appareil, qui résultent d'un défaut de fabrication, lorsqu'ils nous sont signalés immédiatement dès leur constatation et pendant la période de garantie.
2. La garantie ne couvre ni les batteries, ni les parties fragiles, telles que le verre ou le plastique. La garantie ne s'applique pas pour les variations minimes dans les descriptifs de produit, qui sont négligeables pour la valeur ou le fonctionnement de l'appareil, pour les dommages résultats de réactions chimiques, électrochimiques ou de contacts avec l'eau, ainsi que pour les conditions générales extérieures anormales.
3. La garantie comprend la réparation gratuite de pièces défectueuses ou le remplacement par des pièces neuves, à notre libre arbitre. Les appareils faisant l'objet d'une réclamation doivent être remis au service d'achat ou envoyés à notre service après-vente. Les pièces remplacées deviennent notre propriété.
4. Dans le cadre d'une réclamation, le justificatif d'achat avec la date d'achat ou de livraison doit impérativement être présenté ou envoyé.
5. La garantie est annulée lorsque des réparations ou des interventions ont été effectuées par des personnes non autorisées.
6. Les prestations de garantie n'entraînent ni une extension de la période de garantie, ni la création d'une nouvelle garantie. La période de garantie pour la pièce de rechange montée prend fin en même temps que celle de l'appareil complet.
7. Sauf si elles prévues par des dispositions légales, toutes autres revendications en particulier de dommages et intérêts concernant des dommages occasionnés en dehors de l'appareil, sont exclues de la garantie.
8. Veuillez envoyer votre appareil à l'adresse de service suivante uniquement s'il ne fonctionne vraiment pas.

MILLENNIUM 2000 GmbHService après-venteHeisenbergbogen 1 (Dornach)D-85609 Aschheim

○ 0049-89-29160080□ 0049-89-29003520✉ [e-mail]

1. Veuillez remplir les champs au verso en caractères d'imprimerie lisibles. Vous nous facilitez ainsi la procédure de service après-vente et recevez votre appareil plus rapidement. En cas d'élément manquant, veuillez nous envoyer le bordereau de réclamation au verso avec la demande correspondante à l'adresse de service.
2. À l'issue de la période de garantie, vous avez également la possibilité d'envoyer un appareil défectueux à cette adresse. Les contrôles et réparations après expiration de la période de garantie sont payants.
3. Si vous avez la moindre question sur l'utilisation de l'appareil, pour laquelle vous ne trouvez pas de réponse suffisante dans le mode d'emploi, vous pouvez nous contacter gratuitement par téléphone du lundi au vendredi entre 10 h et 17 h sur notre hotline de service après-vente MILLENNIUM :

Depuis l'Allemagne :0800 - 64 55 366

Depuis l'Autriche :0800 - 28 18 29

Depuis la Suisse :0800 - 83 51 28

BORDEREAU DE RÉCLAMATION

Pour toute réclamation, veuillez remplir la présente feuille en caractères d'imprimerie lisibles. Vous nous facilitez ainsi la procédure de service après-vente et recevez votre appareil plus rapidement :

Nom, Prénom : ....

Adresse :

Code postal, Ville : ....

Téléphone, fax : ....

Type de l'appareil : ....
