Zeus ZXS15D2 - Caisson de basses Hifonics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses passif
Marque	Hifonics
Modèle	Zeus ZXS15D2
Puissance RMS	600 W
Puissance maximale	1200 W
Impédance nominale	2 + 2 Ω (double bobine)
Diamètre extérieur	388 mm
Diamètre de montage	352 mm
Profondeur de montage	183 mm
Xmax	26 mm
Surface de la membrane (Sd)	829 cm²
Masse mobile (Mms)	284,8 g
Résistance continue (Re)	2 x 2 Ω
Fréquence de résonance (Fs)	26,8 Hz
Qts	0,54
Volume équivalent (Vas)	120,5 L
Sensibilité (SPL)	88 dB/1W
Diamètre de la bobine	64 mm
Volume du caisson clos recommandé	60 à 100 L
Volume du caisson bass-reflex recommandé	120 L avec accord à 26 Hz
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Éviter l'humidité et les produits chimiques.
Sécurité	Respecter la puissance nominale et l'impédance. Ne pas exposer à l'eau. Vérifier les branchements.
Pièces détachées et réparabilité	Contacter le service après-vente Hifonics. Pièces spécifiques disponibles sur demande.
Informations générales	Caisson de basses 38 cm (15 pouces), double bobine 2 Ω, pour installation auto ou home-cinéma.

FOIRE AUX QUESTIONS - Zeus ZXS15D2 Hifonics

Quelle est l'impédance finale possible avec ce subwoofer ?

Le Zeus ZXS15D2 possède deux bobines de 2 Ω chacune. Vous pouvez les câbler en série pour obtenir 4 Ω, en parallèle pour 1 Ω, ou utiliser une seule bobine (2 Ω). Consultez le schéma de câblage fourni.

Quel volume de caisson fermé est recommandé ?

Pour une enceinte close, un volume de 60 à 100 litres est recommandé. Le volume optimal se situe autour de 80 L selon les préférences sonores.

Quel volume de caisson bass-reflex et quel accord ?

Un volume de 120 L avec un accord à 26 Hz (tuning) est recommandé. Utilisez deux ports circulaires de 10 cm de diamètre, d'une longueur totale de 30 cm chacun.

Quelle puissance d'amplification dois-je utiliser ?

La puissance RMS est de 600 W. Un ampli délivrant entre 600 et 1200 W RMS sous l'impédance de charge est idéal. Ne dépassez pas 1200 W pour éviter d'endommager le haut-parleur.

Quelles sont les dimensions exactes du haut-parleur ?

Diamètre extérieur : 388 mm, diamètre de perçage : 352 mm, profondeur de montage : 183 mm. Prévoir un dégagement arrière suffisant.

Puis-je utiliser ce subwoofer en voiture ?

Oui, il est conçu pour l'installation automobile. Assurez-vous que le coffre ou l'habitacle offre un volume suffisant (60-120 L).
Respectez les consignes de branchement et de fixation.

Comment entretenir mon subwoofer ?

Nettoyez la membrane et le cache avec un chiffon doux sec. Évitez l'humidité, les produits abrasifs et les chocs. Vérifiez régulièrement les connexions.

Que faire en cas de distorsion ou de bruit anormal ?

Vérifiez d'abord le réglage du filtre passe-bas et de l'amplificateur. Réduisez le volume. Si le problème persiste, vérifiez que l'impédance de charge correspond à l'ampli et que le caisson n'est pas endommagé.

Puis-je câbler les deux bobines indépendamment ?

Non, les deux bobines sont prévues pour être câblées ensemble (en série ou parallèle). Câbler une seule bobine est possible mais divise la puissance admissible par deux.

Où trouver les pièces de rechange ?

Contactez le service après-vente d'Audio Design GmbH (distributeur) ou votre revendeur Hifonics. Les pièces comme la membrane, la suspension ou la bobine sont disponibles sur demande.

MODE D'EMPLOI Zeus ZXS15D2 Hifonics

WIRING DIAGRAM (Anschlussdiagramm)

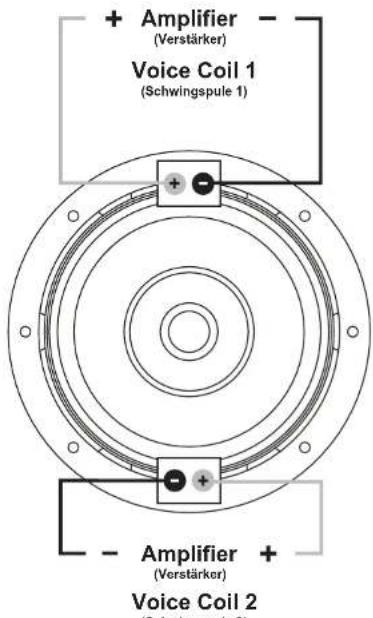

Standard
2+2 Ohm

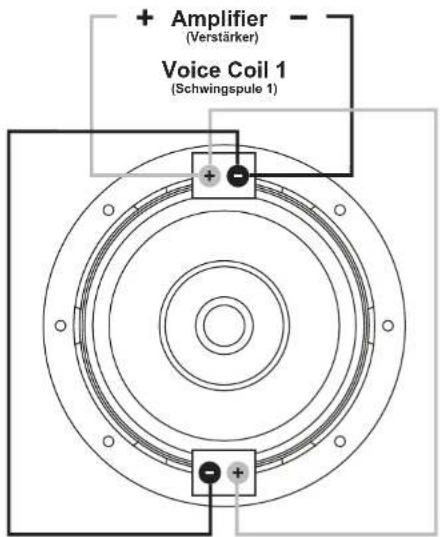

Parallel
1 Ohm
Voice Coil 2
(Schwingspule 2)

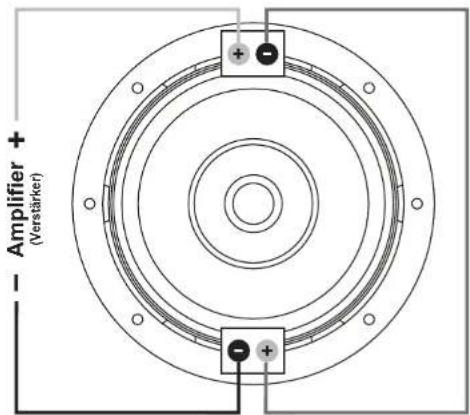

Serial
(Reihe)
4 Ohm
Voice Coil 1
(Schwingspule 1)
Voice Coil 2
(Schwingspule 2)

SPECIFICATIONS

(Technische Daten)

RECOMMENDED
ENCLOSURE DESIGN

	RMS W	MAX W	NOM. IMP. Ohm	OUTER DIAMETER Außendurchmesser mm	MOUNTING HOLE Einbauöffnung mm	MOUNTING DEPTH Einbautiefe mm	Xmax +/- max. mm	SD cm2	Mms g	Re Ohm	Fs Hz	Qms Qes Qts	VAS L	SPL dB/1W	VC mm
ZXS8D2 300	600	2 + 2	224 182	125			16	202	119,2	2 x 2	31,3	3,25	0,51	0,44	12,4	83					50
ZXS10D2 400	800	2 + 2	260 228	150			20	336	177,1	2 x 2	26,5	3,29	0,60	0,51	32,2	84					64
ZXS12D2 500	1000	2 + 2	317 284	166			24	510	197,4	2 x 2	28,5	3,46	0,55	0,48	58,4	86					64
ZXS15D2 600	1200	2 + 2	388 352	183			26	829	284,8	2 x 2	26,8	3,39	0,64	0,54	120,5		88				64

(Empohlenes Gehäusedesign)

CONDITIONALLY RECOMMENDED
ENCLOSURE DESIGN

	SEATED ENCLOSURE (Geschllossenes Gehäuse) VOLUME Volumen Vb L
ZXS8D2	9 - 15
ZXS10D2	17 - 25
ZXS12D2	28 - 35
ZXS15D2	60 - 100

(Bedingt empfohlenes Gehausedesign)

	VENTED ENCLOSURE (Bassreflex-Gehäuse)
	VOLUME Volumen	-3dB FREQ.	TUNING FREQ.	PORT Kanal	PORT SURFACE Kanal Fläche	PORT LENGTH Kanal Länge
	Vb L	F3 Hz	Fb Hz	Ø cm	cm2	cm
ZXS8D2	20	32	39	7	38	31
ZXS10D2	35	29	35	8	50	28
ZXS12D2	50	30	35	10	80	29
ZXS15D2	120	26	30	2 x 10	160	30
