G1501S - Boîtier de contrôle électrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de contrôle de sécurité avec sorties relais
Marque	IFM
Modèle	G1501S
Dimensions (L x H x P)	Environ 120 x 45 x 75 mm (rail DIN)
Poids	Environ 200 g
Tension d'alimentation	24 V DC (19,2...30 V incl. ondulation résiduelle 5 %)
Consommation	< 200 mA
Fonctions principales	Contrôle de sécurité pour détecteurs PNP, détecteurs à impulsion de contrôle, commande bi-manuelle, capteurs mécaniques ; système redondant certifié TÜV
Sorties	2 contacts NO de sécurité (libres de potentiel) + 1 sortie signal (commutation positive)
Pouvoir de coupure	6 A, 250 V AC / 24 V DC (min 6 mA)
Protection courts-circuits	Les contacts doivent être protégés par fusible ≤ 3,6 A
Indicateurs LED	Power (vert), Fault (rouge), K1/K2 (jaune), E1/E2 (jaune)
Indice de protection	IP 20
Température ambiante	-25...55 °C
Matière du boîtier	PA (polyamide)
Homologations	EN ISO 13849-1 catégorie 4 PL e, SIL 3 (CEI 61508), cULus (UL 508)
Durée d'utilisation (TM)	175 200 h
PFHD	2,2 x 10⁻⁹ / h
Montage	Sur rail DIN, dans un boîtier IP54 minimum
Raccordement	5 connecteurs Combicon avec bornes à vis fournis
Entretien	Aucun entretien particulier ; en cas de défaut, retourner au fabricant

FOIRE AUX QUESTIONS - G1501S IFM

Comment réinitialiser le boîtier G1501S après un défaut ?

Mettez le boîtier hors tension puis sous tension. Si le défaut persiste, vérifiez le câblage et les conditions d'alimentation.

Quels types de détecteurs de sécurité peuvent être raccordés ?

Le G1501S peut être utilisé avec : détecteurs de sécurité à 2 sorties PNP (ex. GM701S), détecteurs à impulsion de contrôle (ex. GM504S), commandes bi-manuelles électroniques ou mécaniques, et capteurs mécaniques avec ou sans surveillance de simultanéité.

Que signifient les voyants LED ?

Power (vert) : tension présente ; Fault (rouge) : défaut ou démarrage ; K1/K2 (jaune) : commande des sorties relais voies 1 et 2 ; E1/E2 (jaune) : signal d'entrée.

Comment sélectionner le mode de fonctionnement ?

Les modes sont sélectionnés via les bornes Y4, Y5, Y6, Y7. Consultez le chapitre 8 de la notice pour le câblage correspondant à chaque fonction.

Quelle est la tension d'alimentation requise ?

24 V DC (19,2...30 V), avec une consommation inférieure à 200 mA. L'alimentation doit avoir une séparation sûre.

Comment effectuer un auto-test ?

L'auto-test peut être déclenché en mettant le boîtier brièvement hors tension ou en effectuant une mise en sécurité. Un test complet doit être réalisé après installation.

Quelle est la protection des contacts de sortie ?

Les contacts doivent être protégés par un fusible de 3,6 A maximum contre les courts-circuits et surcharges.

Le boîtier est-il adapté à une commande bi-manuelle ?

Oui, il supporte les commandes bi-manuelles selon EN 574 et EN ISO 13851, avec détecteurs électroniques ou mécaniques, jusqu'au type IIIC.

Que faire en cas de défaut avec le voyant Fault allumé ?

Consultez le tableau de diagnostic de défauts au chapitre 8. Vérifiez le câblage, les entrées de surveillance, les courts-circuits. Suivez les corrections indiquées.

Comment commander les pièces de rechange ?

En cas de défaut, l'appareil doit être échangé. Retournez l'appareil défectueux à IFM. Les connecteurs Combicon sont fournis d'origine.

MODE D'EMPLOI G1501S IFM

Notice d'utilisation originale Boîtier de contrôle de sécurité avec sorties relais

G1501S

FR

80299339 / 00 11 / 2020

1 Remarque préliminaire ....4

1.1 Symboles utilisés....4

2 Consignes de sécurité ....5

3 Fourniture 6

4 Fonctionnement et caractéristiques....6

4.1 Obligations concernant la configuration du matériel....7

4.1.1 Obligations non relatives au produit ....7

4.1.2 Obligations relatives au produit ....7

5 Structure et principe de fonctionnement....8

5.1 Eléments de visualisation et raccordement....8

5.2 Schéma bloc....9

6 Montage....10

7 Raccordement électrique....10

7.1 Tension d'alimentation 10

7.2 Entrées de surveillance pour relais externes / démarrage surveillé ou automatique....10

7.3 Circuit de sortie....12

8 Raccordement - Fonction – Diagnostic de défauts....13

8.1 Boîtier de contrôle de sécurité pour détecteurs de sécurité avec 2 sorties PNP....14

8.1.3 Diagnostic de défauts....18

8.2 Boîtier de contrôle de sécurité pour détecteurs de sécurité à impulsion de contrôle 20

8.2.3 Diagnostic de défauts....24

8.3 Boîtier de contrôle pour commande bi-manuelle avec détecteurs électroniques....26

8.3.1 Raccordement 26

8.3.2 Fonction....27

8.3.3 Diagnostic de défauts....29

8.4 Boîtier de contrôle pour commande bi-manuelle avec capteurs mécaniques avec surveillance de simultanéité....31

8.4.1 Raccordement 31
8.4.2 Fonction....33
8.4.3 Diagnostic de défauts 36

8.5 Boîtier de contrôle de sécurité pour capteurs mécaniques ou détecteurs de sécurité à 2 voies avec sortie contact sans surveillance de simultanéité......38

8.5.1 Raccordement 38
8.5.2 Fonction....39
8.5.3 Diagnostic de défauts....41

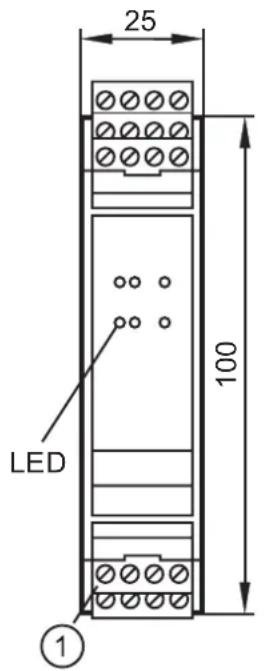

9 Schéma d'encombrement....44
10 Données techniques....44
11 Termes et abréviations....46

FR

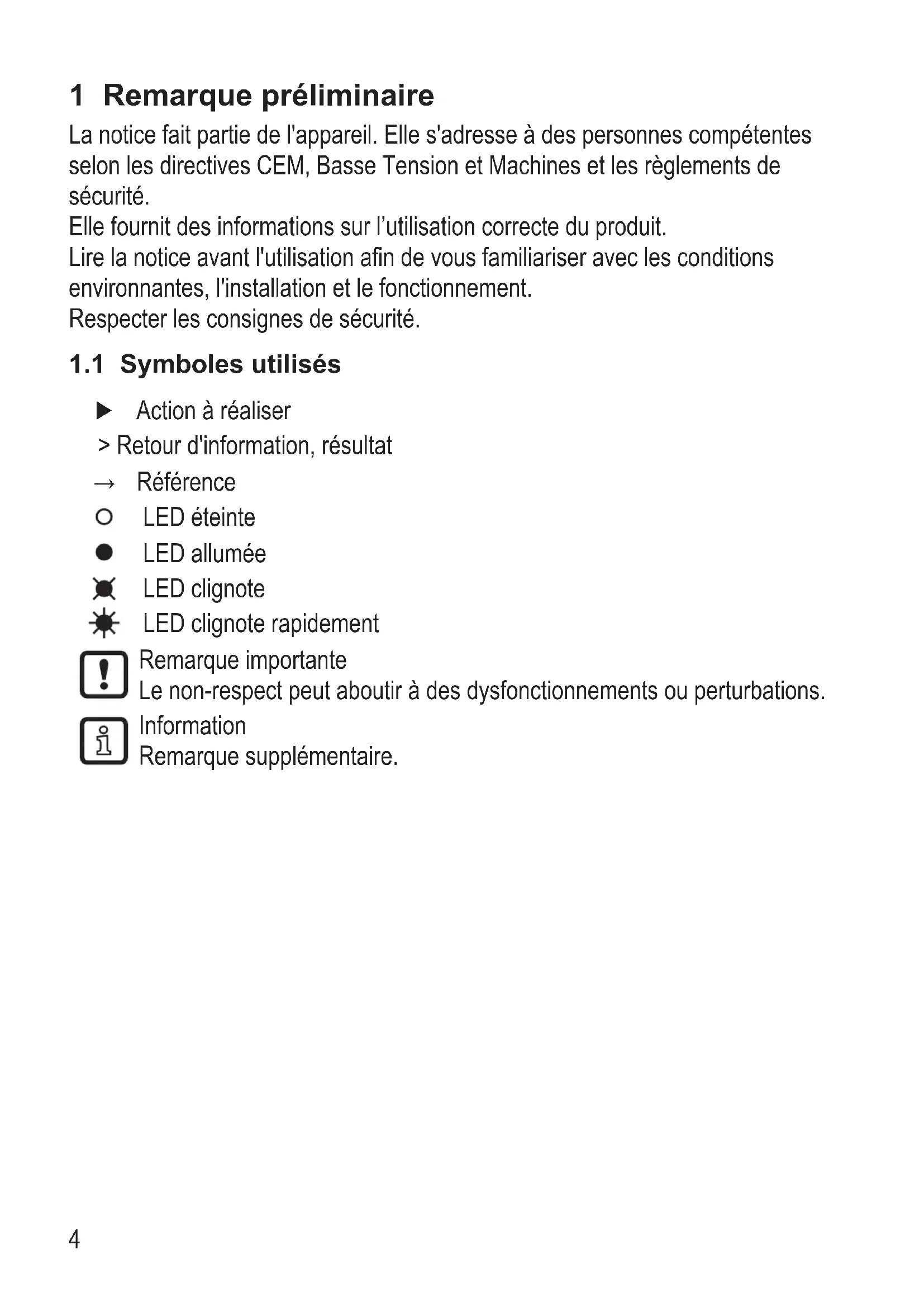

1 Remarque préliminaire

La notice fait partie de l'appareil. Elle s'adresse à des personnes compétentes selon les directives CEM, Basse Tension et Machines et les règlements de sécurité.

Elle fournit des informations sur l'utilisation correcte du produit.

Lire la notice avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement.

Respecter les consignes de sécurité.

1.1 Symboles utilisés

▶ Action à réaliser

Retour d'information, résultat
→ Référence
○ LED éteinte
- LED allumée
LED clignote
LED clignote rapidement

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Respecter les consignes de la notice d'utilisation.
• Une utilisation incorrecte peut mener à un mauvais fonctionnement de l'appareil. Par conséquent, des dommages matériels et/ou corporels pendant le fonctionnement de l'installation sont possibles. Respecter donc toutes les remarques de cette notice concernant l'installation et l'utilisation de l'appareil. Respecter également les consignes de sécurité pour le fonctionnement de l'installation complète.
• Toute responsabilité est déclinée en cas de non-respect des consignes ou des normes, en particulier en cas de mauvaises manipulations et/ou modifications de l'appareil.
• L'appareil ne doit être monté, raccordé et mis en service que par un technicien dûment formé aux consignes de sécurité.
• Respecter les normes techniques pertinentes correspondantes à l'application.
• Respecter les exigences de la norme EN 60204 lors de l'installation.
• Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Des interventions sur l'appareil ne sont pas permises.
• Mettre l'appareil hors tension en externe avant de commencer à travailler. Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément.
• Effectuer un test complet de bon fonctionnement après installation du système.
• Utiliser uniquement l'appareil sous les conditions d'environnement spécifiées (→ 10 Données techniques). Contacter le fabricant en cas de conditions d'environnement particulières.
• Utiliser uniquement conformément aux prescriptions (→ 4).

3 Fourniture

• 1 boîtier de contrôle de sécurité G1501S y compris 5 connecteurs Combicon avec des bornes à vis
• 1 notice d'utilisation boîtier de contrôle de sécurité

Si l'un des composants mentionnés manque ou est endommagé, contacter l'une des filiales ifm.

4 Fonctionnement et caractéristiques

Le boîtier de contrôle de sécurité est un système redondant et peut être utilisé en tant que :

• Boîtier de contrôle de sécurité pour détecteurs de sécurité avec 2 sorties PNP (par ex. GM701S).
• Boîtier de contrôle de sécurité pour détecteurs de sécurité à impulsion de contrôle (par ex. GM504S)
• Boîtier de contrôle pour commande bi-manuelle selon EN 574 et EN ISO 13851 avec détecteurs électroniques
• Boîtier de contrôle pour commande bi-manuelle selon EN 574 et EN ISO 13851 avec des capteurs mécaniques / boîtier de contrôle de sécurité pour des capteurs mécaniques ou des détecteurs de sécurité à 2 voies (par ex. ESPE selon EN 61496-1) avec sortie contact avec surveillance de simultanéité
• Boîtier de contrôle de sécurité pour capteurs mécaniques ou détecteurs de sécurité à 2 voies (par ex. système de protection sans contact selon EN 61496-1) avec sortie contact sans surveillance de simultanéité (simultanéité infinie)

ifm electronic n'assume aucune responsabilité pour l'utilisation des appareils d'autres fabricants.

L'état de sécurité est garanti si les contacts de sortie sont ouverts (13-14 ou 23-24).

Le boîtier de contrôle de sécurité G1501S a été testé et certifié par le TÜV-Nord.

4.1 Obligations concernant la configuration du matériel

Lors de l'utilisation du boîtier de contrôle de sécurité G1501S, les obligations suivantes doivent être prises en compte :

4.1.1 Obligations non relatives au produit

Les exigences de sécurité de chaque application doivent correspondre aux exigences spécifiées dans cette notice.

Les données techniques spécifiées dans cette notice doivent être prises en compte. Choisir la fonction normalement fermée pour tous les circuits de sécurité externes raccordés au système.

Il convient de prévoir les mesures administratives nécessaires pour garantir que

• les boîtiers de contrôle de sécurité du type G1501S qui sont utilisés sont soumis à un auto-test (déclenchement) pendant une période de 1 mois au maximum (fonctionnement intermittent)
• les contacts relais de sécurité sont protégés par un fusible approprié de 3,6 A comme protection contre les courts-circuits /surcharges.

L'auto-test peut être déclenché soit en mettant le boîtier brièvement hors tension soit en effectuant une mise en sécurité.

4.1.2 Obligations relatives au produit

En cas de défauts du boîtier de contrôle de sécurité menant à l'activation de l'état de sécurité, le boîtier de contrôle de sécurité doit être échangé.

Retourner l'appareil défectueux au fabricant.

5 Structure et principe de fonctionnement

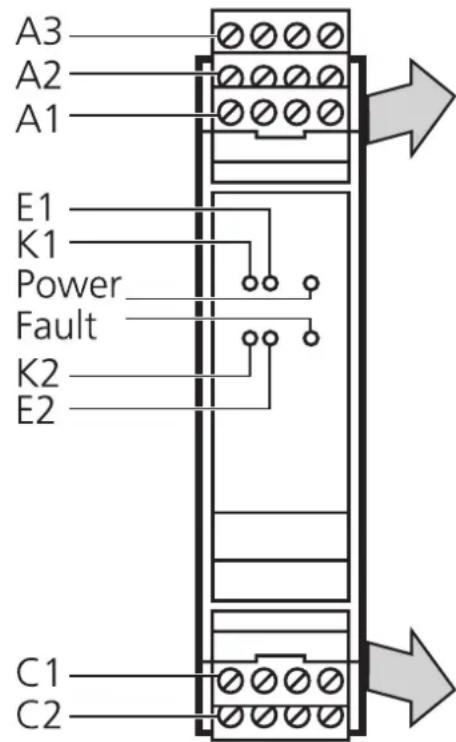

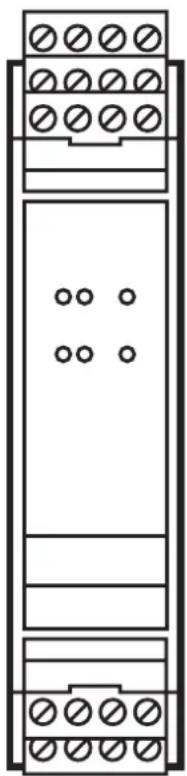

5.1 Eléments de visualisation et raccordement

A3 A2 A1 E1 K1 Power Fault K2 E2 C1 C2

A3

S33	S34	S43	S44
Y4	Y5	Y6	Y7
L-	Y1	Y2	L+

A2

Y4	Y5	Y6	Y7
L-	Y1	Y2	L+

A1

C1

13			14
23			24

A1 Tension	d'alimentation (L-, L+), bornes fonctionnelles (Y1, Y2)
A2 Y4, Y5,	Y6, Y7 : Sélection du mode de fonctionnement, sortie auxiliaire
A3 S33, S34	S43, S44 : Raccordement pour entrées /sorties sécurité
K 1 LED jaune	: Commande de la sortie relais voie 1
K 2 LED jaune	: Commande de la sortie relais voie 2
E 1 LED jaune	: Signal d'entrée voie 1 ou TE (pour détecteur à impulsion de contrôle)
E 2 LED jaune	: Signal d'entrée voie 2 ou A (pour détecteur à impulsion de contrôle)
Power LED	verte : Tension d'alimentation
Fault LED rouge	: Défaut/démarrage
C1 13, 14:	Raccordement sortie relais sans temporisation, 1 x normalement ouvert (fermé lors de la validation)
C2 23, 24:	Raccordement sortie relais, 1 x normalement ouvert (fermé lors de la validation)

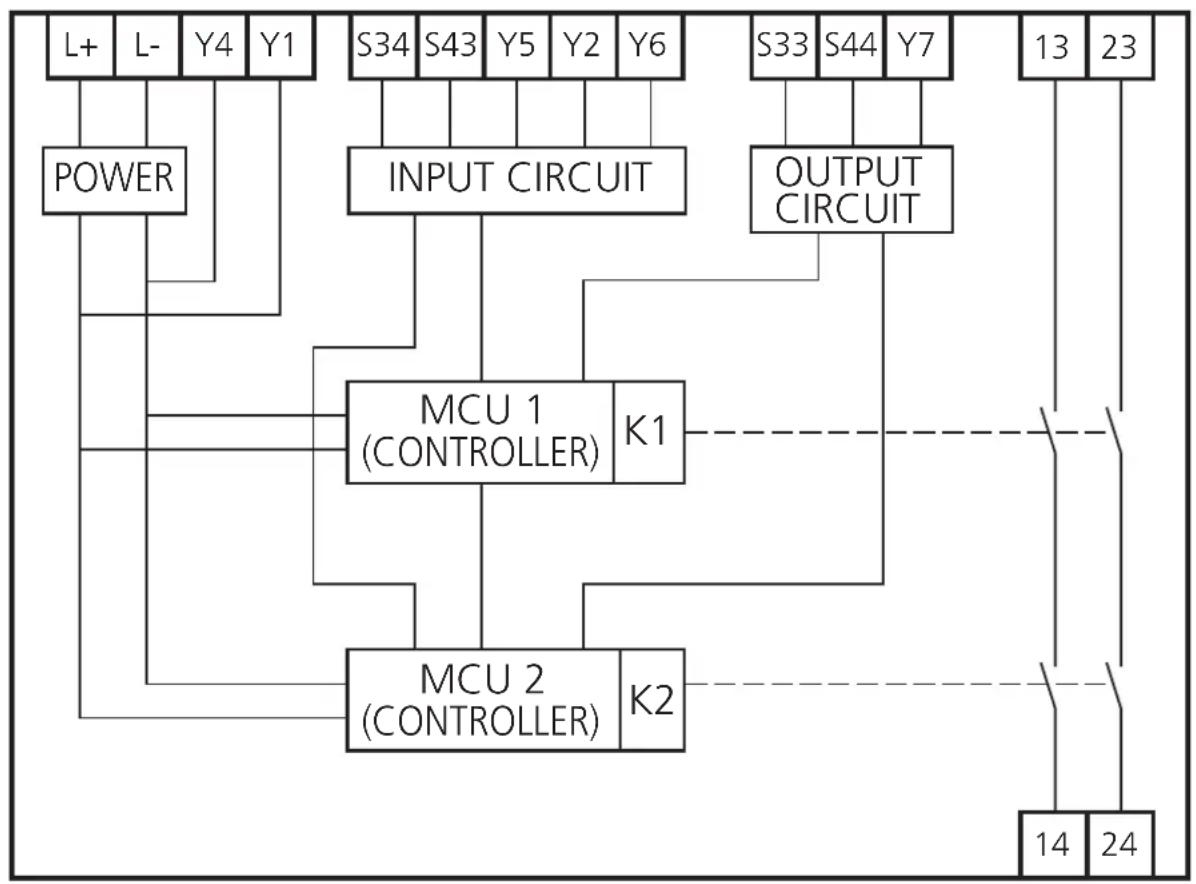

5.2 Schéma bloc

6 Montage

Monter l'appareil sur un rail DIN dans un boîtier protégé contre la poussière et l'humidité (au moins IP54 - degré de salissure 2).

7 Raccordement électrique

▶ Utiliser uniquement des conduites en cuivre 60/75 °C.

7.1 Tension d'alimentation

L'alimentation en tension externe doit avoir une séparation sûre. En cas de défaut la tension peut dépasser la valeur de 60 V DC pour un maximum de 200 ms sans dépasser la valeur de 120 V DC.

▶ Raccorder la tension d'alimentation

24 VDC - + A1 L-Y1Y2L+

Reset manuel

Pour des raisons de sécurité l'appareil ne peut, en cas de défaut, être redémarré que par la coupure de la tension d'alimentation. Il est donc recommandé d'installer un bouton RESET en série avec le circuit L+.

Après la mise sous tension ou un reset l'appareil effectue des fonctions autodiagnostiques. Après cet autodiagnostic l'appareil est opérationnel.

7.2 Entrées de surveillance pour relais externes / démarrage surveillé ou automatique

Démarrage automatique

A1 L- Y1 Y2 L+

Activation automatique sans surveillance.

Contrôle des entrées de surveillance pour relais externes (N.F) avec un démarrage automatique

1: Entrée de surveillance pour relais externes

La validation est donnée si les entrées de surveillance pour relais externes sont fermées. Prendre en compte le courant qui passe à travers les entrées de surveillance pour relais externes ( 10 Données techniques).

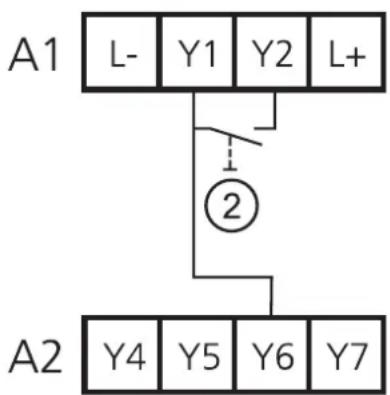

Démarrage surveillé

2: Bouton de démarrage

Validation des sorties relais :

▶ Appuyer brièvement sur le bouton démarrage (>50 ms).

En cas d'utilisation comme commande bi-manuelle cette fonction n'est pas active.

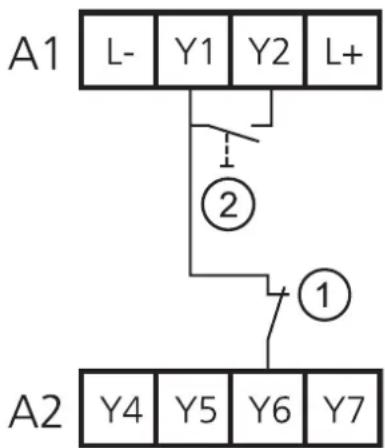

Contrôle des entrées de surveillance pour relais externes (N.F) avec un démarrage surveillé

1: Entrée de surveillance pour relais externes
2: Bouton de démarrage

Validation des sorties relais :

Les entrées de surveillance pour relais externes sont fermées

▶ Appuyer brièvement sur le bouton démarrage (>50 ms).

En cas d'utilisation comme commande bi-manuelle cette fonction n'est pas active.

Prendre en compte le courant qui passe à travers les entrées de surveillance pour relais externes ( 10 Données techniques).

7.3 Circuit de sortie

Raccorder la charge

C1 13 14 K1 3,6A

Raccorder la charge à commander aux sorties C1 (13-14) ou C2 (23-24).

Prendre en compte les conditions de charge minimales et maximales ( 10 Données techniques).

C2 23 24 K2 3,6A


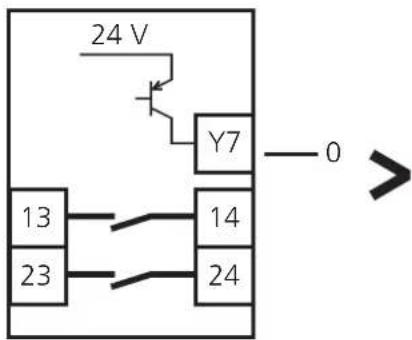

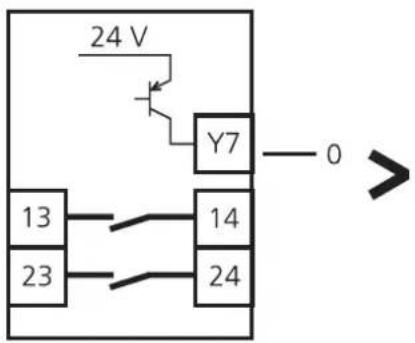

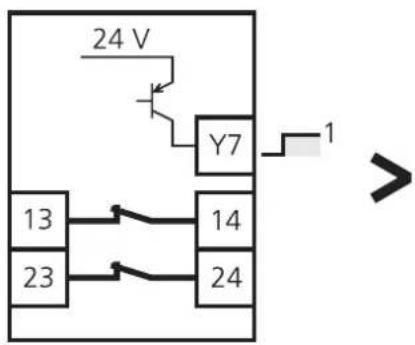

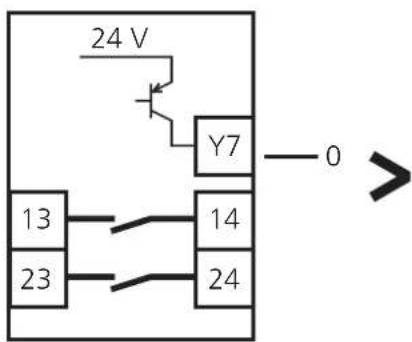

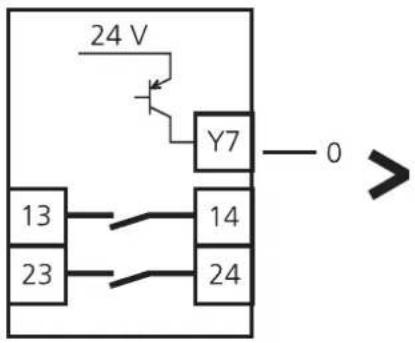

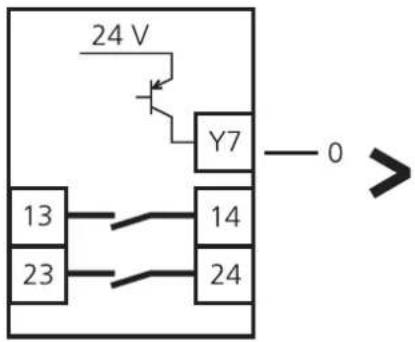

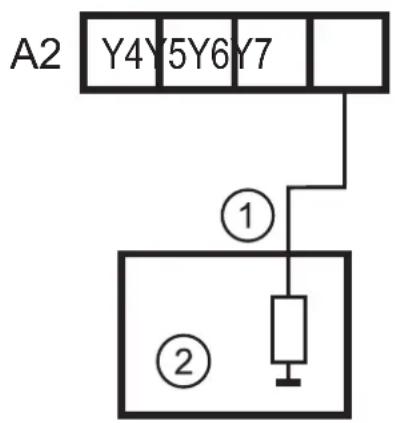

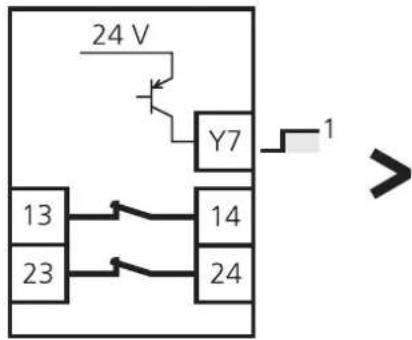

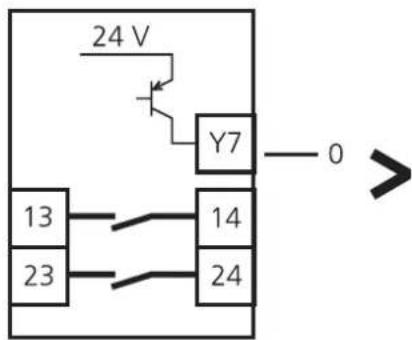

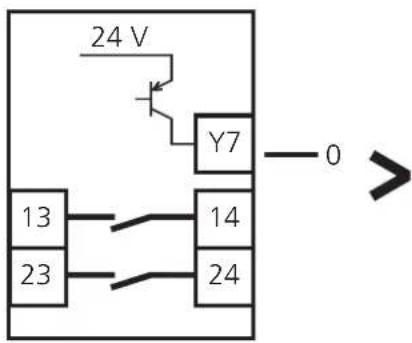

La sortie Y7 fournit un signal non relatif à la sécurité pour information à un API. Le signal correspond à celui de la commande de relais donnée aux sorties 13/14 et 23/24. Les données de sortie sont compatibles avec les données des entrées API avec consommation de courant du type 1, 2, 3 selon EN 61131-2.

1: entrée

2: API

8 Raccordement - Fonction – Diagnostic de défauts

Le boîtier de contrôle de sécurité peut être raccordé ou utilisé de manières différentes :

1. Boîtier de contrôle de sécurité pour détecteurs de sécurité avec 2 sorties PNP (par ex. GM701S).
2. Boîtier de contrôle de sécurité pour détecteurs de sécurité à impulsion de contrôle (par ex. GM504S).
3. Boîtier de contrôle pour commande bi-manuelle selon EN 574 et EN ISO 13851 avec détecteurs électroniques.
4. Boîtier de contrôle pour commande bi-manuelle selon EN 574 et EN ISO 13851 avec des capteurs mécaniques / boîtier de contrôle de sécurité pour des capteurs mécaniques ou des détecteurs de sécurité à 2 voies (par ex. ESPE selon EN 61496-1) avec sortie contact avec surveillance de simultanéité.
5. Boîtier de contrôle de sécurité pour capteurs mécaniques ou détecteurs de sécurité à 2 voies (par ex. système de protection sans contact selon EN 61496-1) avec sortie contact sans surveillance de simultanéité (simultanéité infinie).

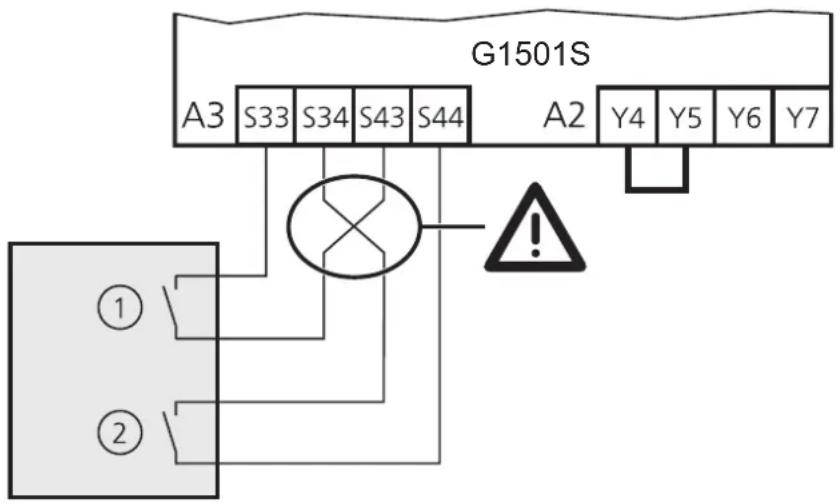

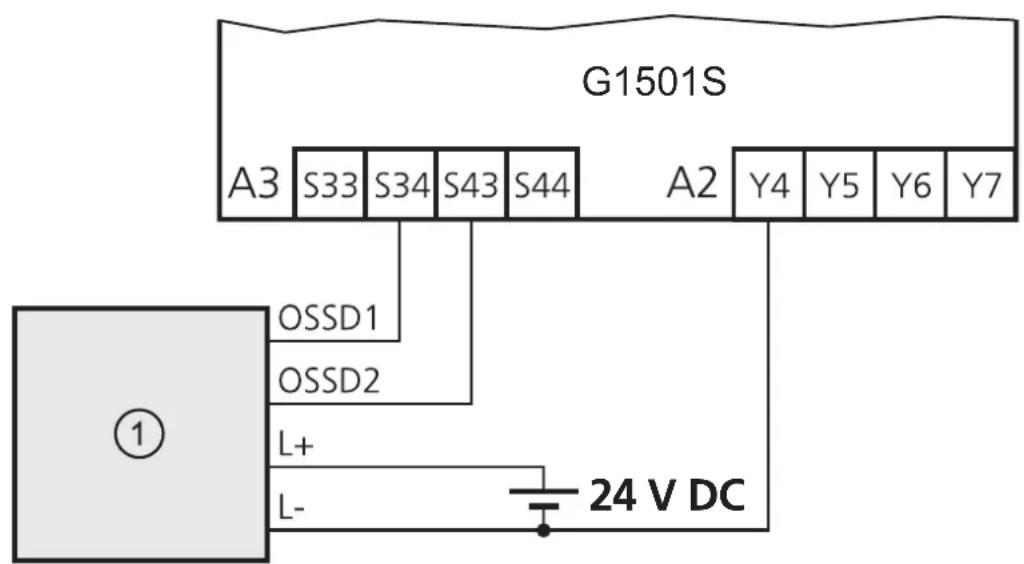

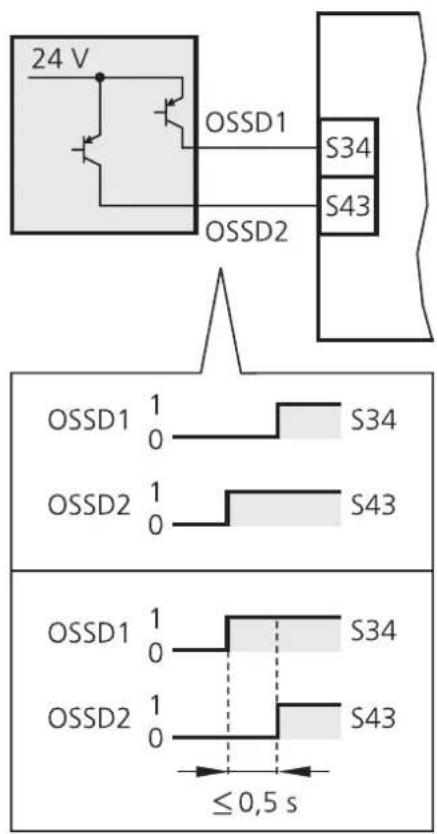

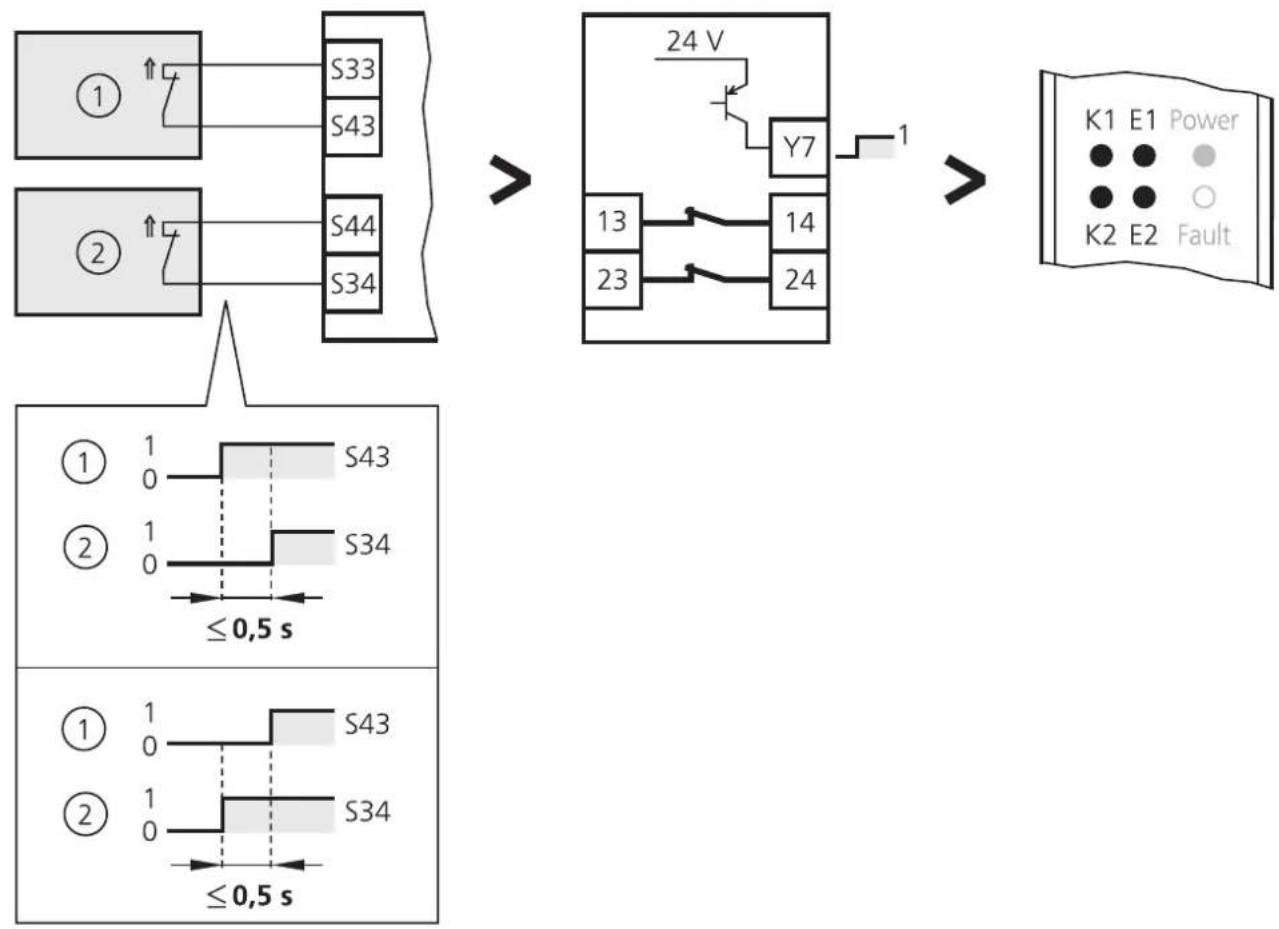

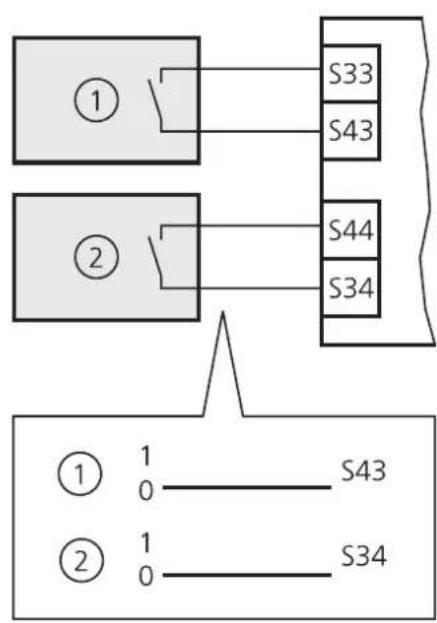

8.1 Boîtier de contrôle de sécurité pour détecteurs de sécurité avec 2 sorties PNP

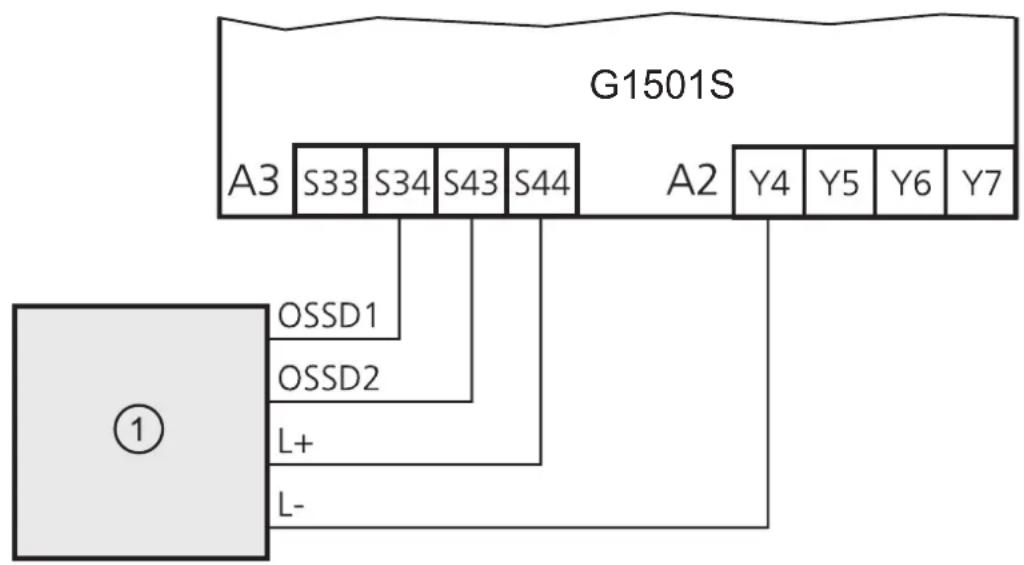

Exemple pour des détecteurs de sécurité :

• Détecteur de sécurité inductif GM701S
• Détecteur photoélectrique
- Barrière multifaisceaux (ESPE selon EN 61496-1)
- Scanner laser

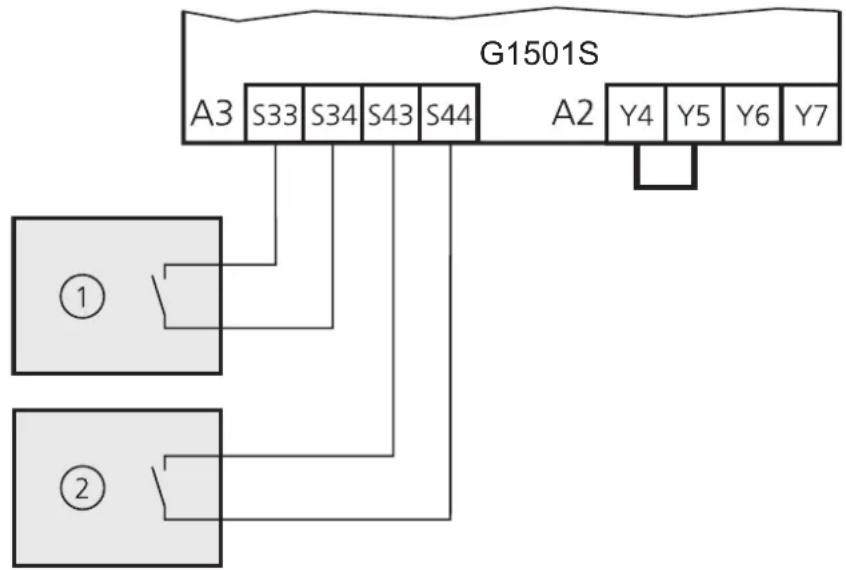

8.1.1 Raccordement

Détecteur de sécurité avec une consommation en courant de ≤ 50 mA :

1: Détecteur de sécurité

Détecteur de sécurité avec une consommation en courant de > 50 mA :

G1501S A3 S33 S34 S43 S44 A2 Y4 Y5 Y6 Y7 ① OSSD1 OSSD2 L+ L- 24 V DC

1: Détecteur de sécurité

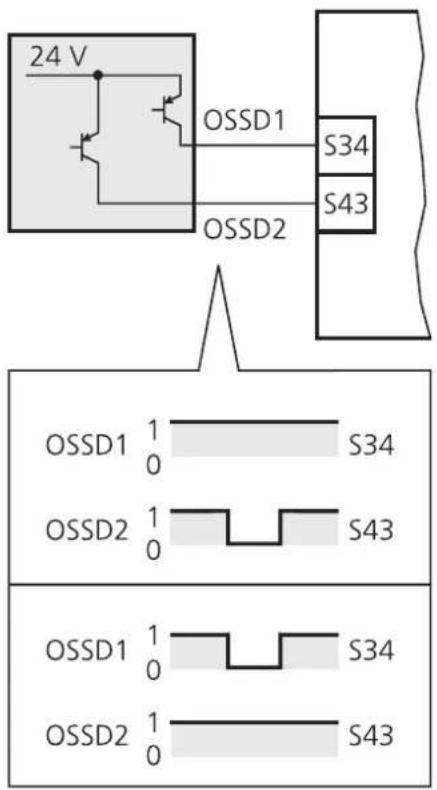

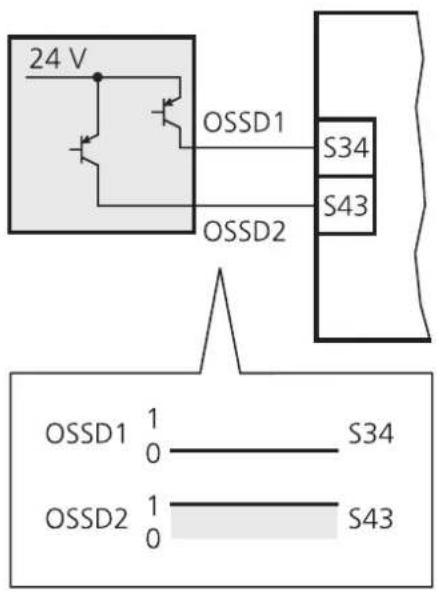

8.1.2 Fonction

Technologie d'entrées Etat de sortie Affichage LED

24 V OSSD1 S34 OSSD2 S43 OSSD1 1 S34 OSSD2 1 S43 OSSD1 1 S34 OSSD2 1 S43 ≤0,5 s

24 V Y7 1 13 14 23 24

Arrêter le clignotement :
▶ Activer les entrées dans la séquence temporelle correcte (→ fig. ci-dessus)

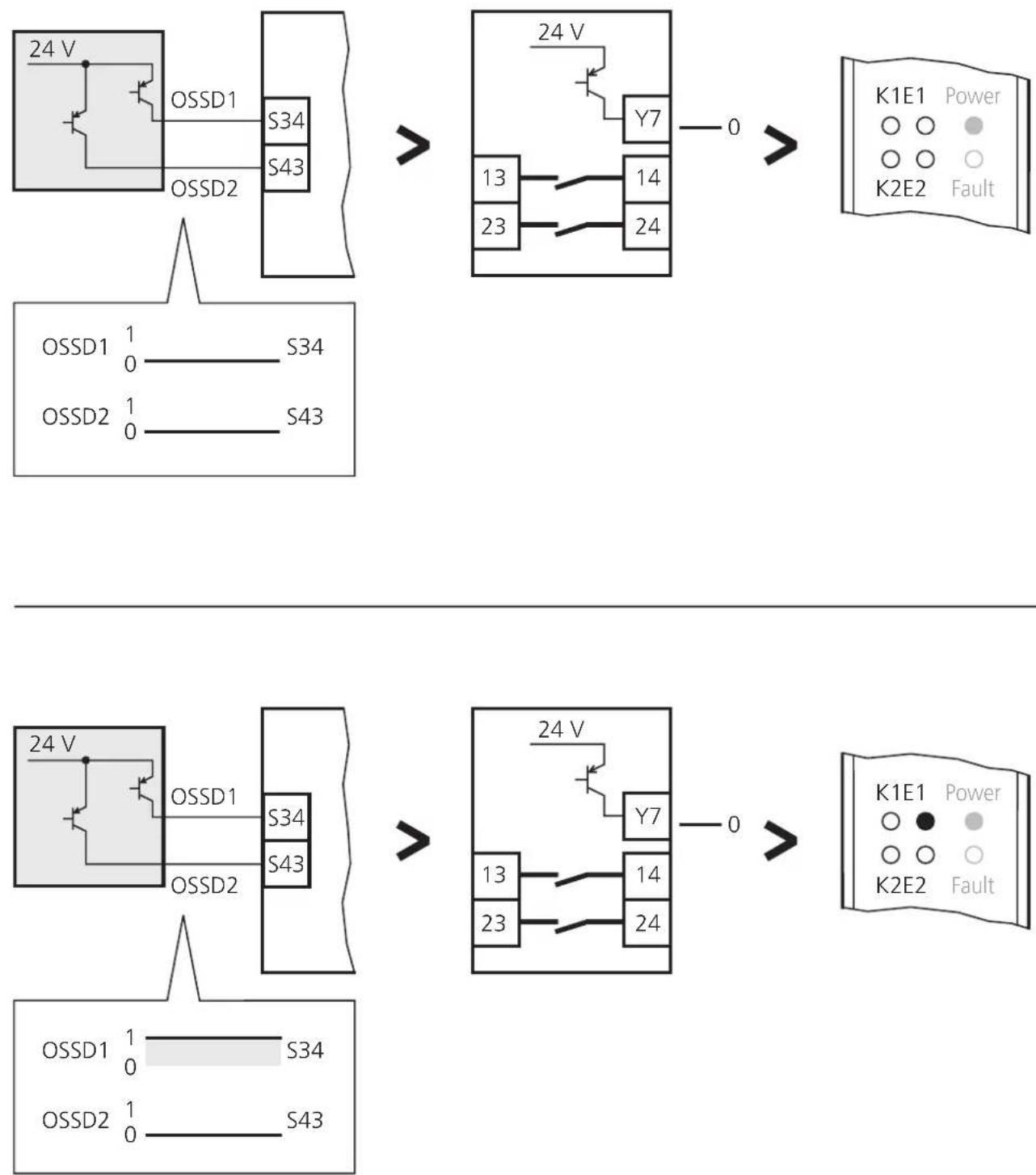

Technologie d'entrées Etat de sortie Affichage LED

Technologie d'entrées Etat de sortie Affichage LED

24 V OSSD1 S34 OSSD2 S43 OSSD1 1 0 ———— S34 OSSD2 1 0 ———— S43

24 V Y7 0 13 14 23 24

K1 E1 Power ○ ○ ● ○ ● ○ K2 E2 Fault

24 V OSSD1 S34 OSSD2 S43 OSSD1 1 0 S34 OSSD2 1 0 S43 OSSD1 1 0 S34 OSSD2 1 0 S43

24 V Y7 0 13 14 23 24

K1 E1 Power ○ ● ● ○ ● ○ K2 E2 Fault

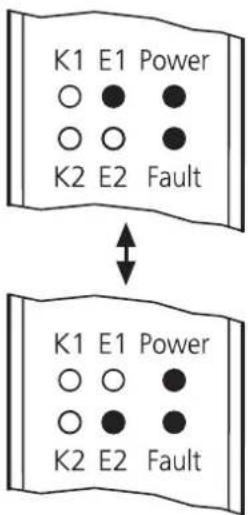

8.1.3 Diagnostic de défauts

En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension !

Affichage LED Cause du défaut Correction de défauts
	Aucune alimentation en tensionSurtensionRaccordements A1/A3 ou A1/A2 inversés	Vérifier le câblageVérifier l'alimentation
	Rupture de filEntrées de surveillance pour relais externes ouvertes	Vérifier le câblageMettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension
	A la mise sous tension :Entrées de surveillance pour relais externes ouvertes	Vérifier la technologie de sortieVérifier les entrées de surveillance pour relais externesRemplacer le contacteur externe
	Erreur de câblageCourt-circuitEntrées S34 et S43 " 1 " à la mise sous tension	Vérifier le câblageMettre les détecteurs de sécurité hors tension et ensuite de nouveau sous tension
	Court-circuit S33/S43 ▶ Vérifier	le câblage
	Court-circuit S33/S43 ▶ Vérifier	le câblage
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	Sous-tension ▶ Vérifier le câblage	Vérifier l'alimentation
	Courts-circuits ▶ Vérifier le câblage
	Entrée S43 active plus de 0,5 s après l'entrée S34 (→ 8.1.2 )Erreur d'entrées de surveillance pour relais externesCourt-circuit S34/S44	Vérifier le câblageMettre les détecteurs de sécurité hors tension et ensuite de nouveau sous tension

8.2 Boîtier de contrôle de sécurité pour détecteurs de sécurité à impulsion de contrôle

Exemple pour des détecteurs de sécurité :

• Détecteur de sécurité inductif GM504A

Jusqu'à 10 détecteurs de sécurité à impulsion de contrôle peuvent être raccordés au boîtier de contrôle de sécurité.

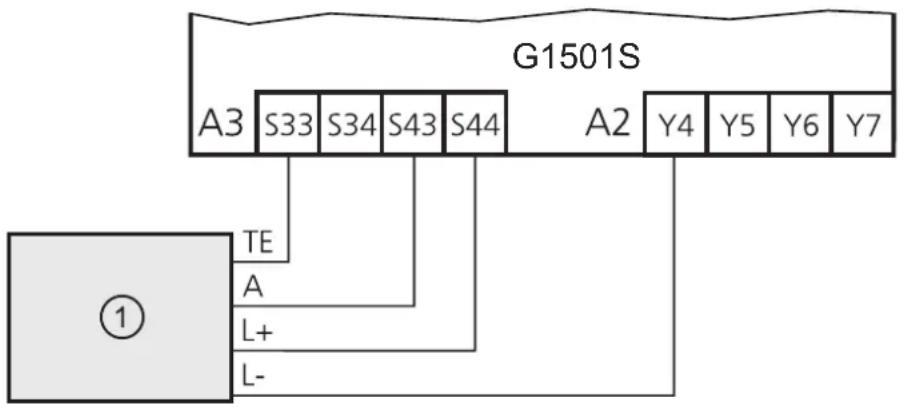

8.2.1 Raccordement

Raccordement d'un détecteur de sécurité

1: Détecteur de sécurité

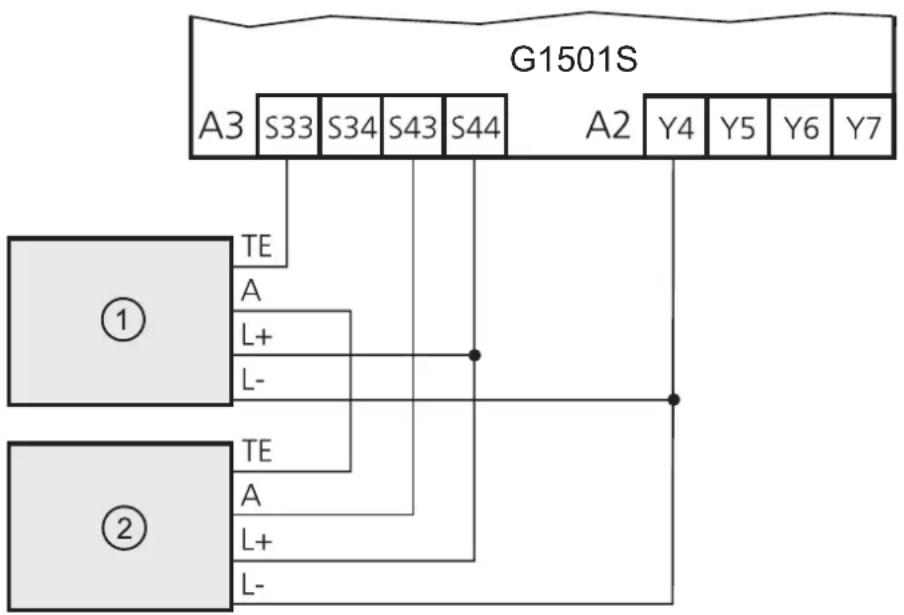

Raccordement de 2 détecteurs de sécurité :
    style_Y2["Y2"] fill:#fff,stroke:#000
    style_Y4["Y4"] fill:#fff,stroke:#000
    style_Y5["Y5"] fill:#fff,stroke:#000
    style_Y6["Y6"] fill:#fff,stroke:#000
    style_Y7["Y7"] fill:#fff,stroke:#000
    style_TE_A["L+"] fill:#fff,stroke:#000
    style TE_L+ fill:#fff,stroke:#000
    style TE_L- fill:#fff,stroke:#000
    style TE_A_L+ fill:#fff,stroke:#000
    style TE_L- fill:#fff,stroke:#000

1: Détecteur de sécurité 1 2: Détecteur de sécurité 2

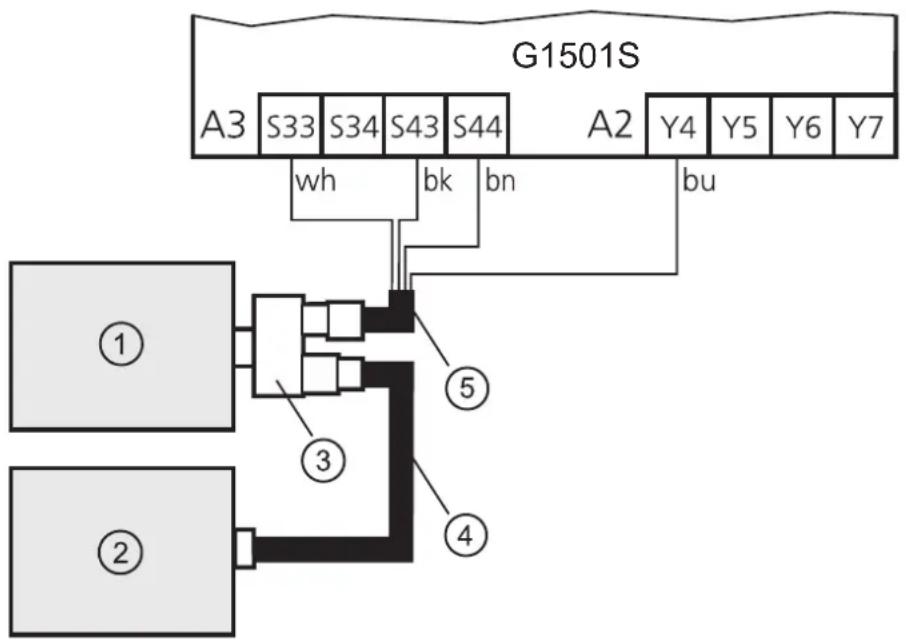

L'utilisation du répartiteur Safety E11569 est recommandée :

1: Détecteur de sécurité 1
2: Détecteur de sécurité 2

3: E11569 wh = blanc
4: p.ex. EVC014 bk = noir
5: p.ex. EVC001 bn = brun
bu = bleu

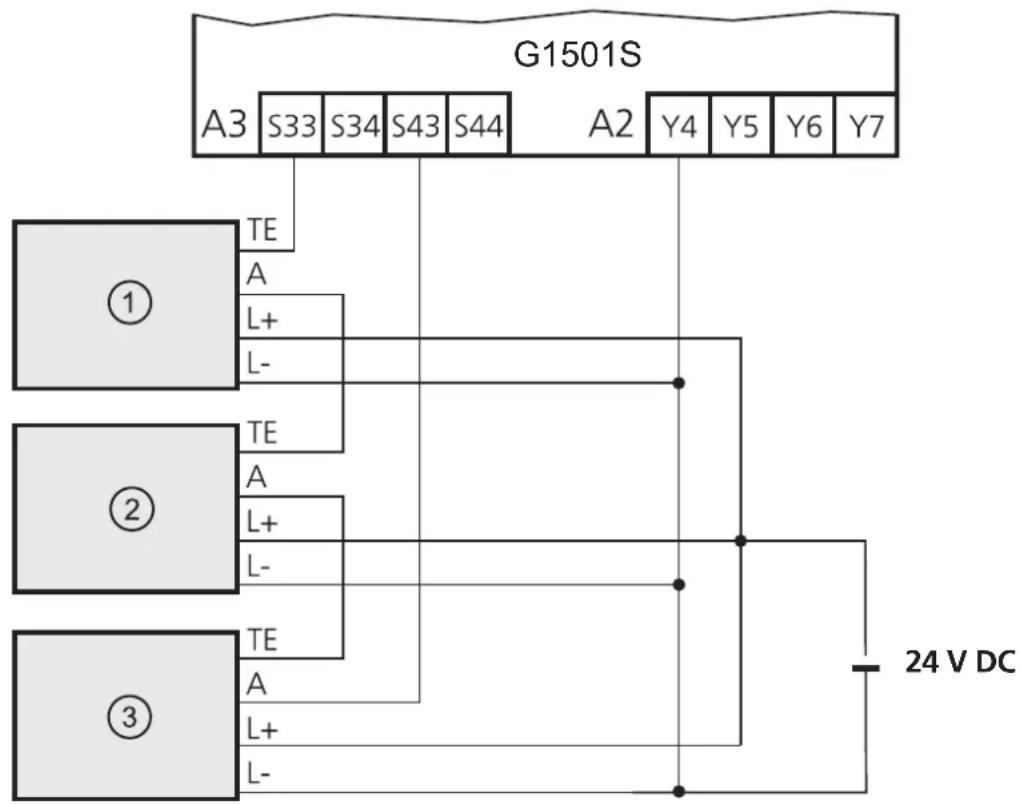

Raccordement de 3 à 10 détecteurs de sécurité :

1: Détecteur de sécurité 1
2: Détecteur de sécurité 2

3: Détecteur de sécurité 3

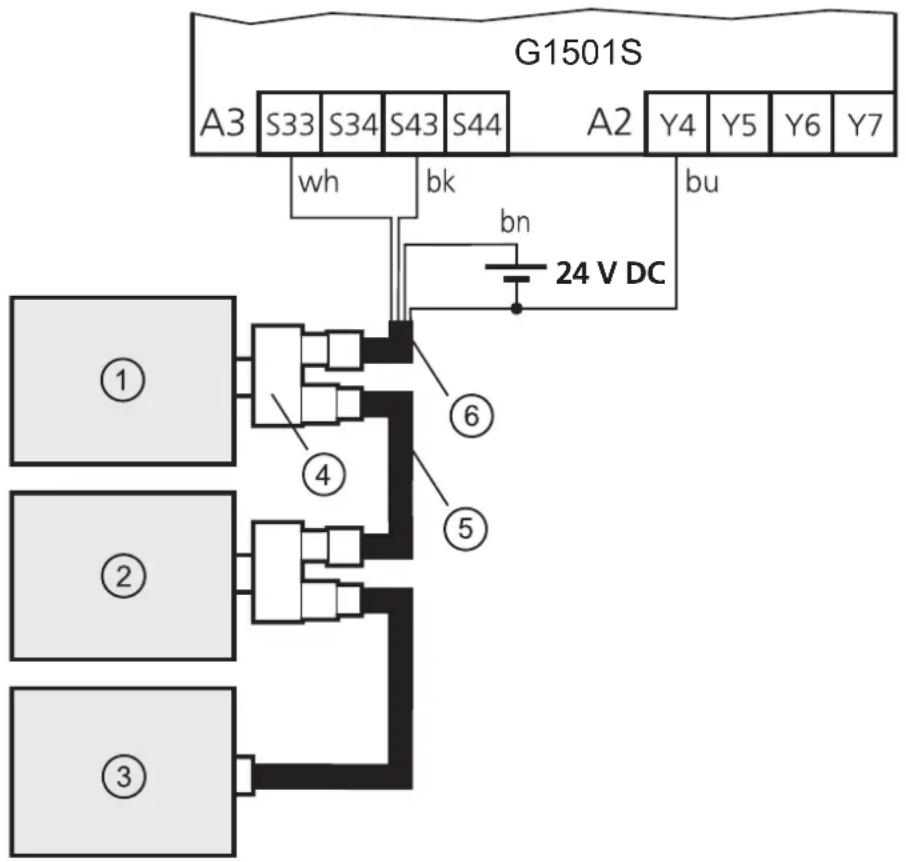

L'utilisation du répartiteur Safety E11569 est recommandée :

1: Détecteur de sécurité 1
2: Détecteur de sécurité 2
3: Détecteur de sécurité 3

4: E11569
5: p.ex. EVC014
6: p.ex. EVC001

wh = blanc

bk = noir

bn = brun

bu = bleu

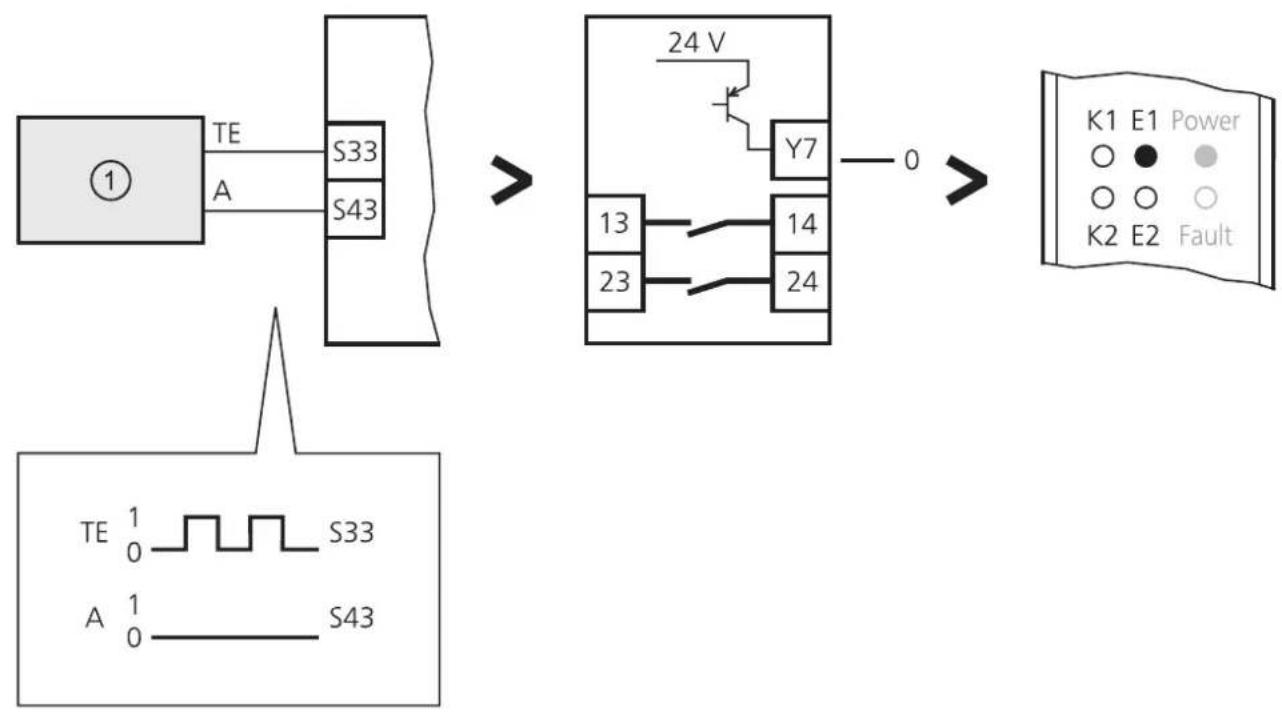

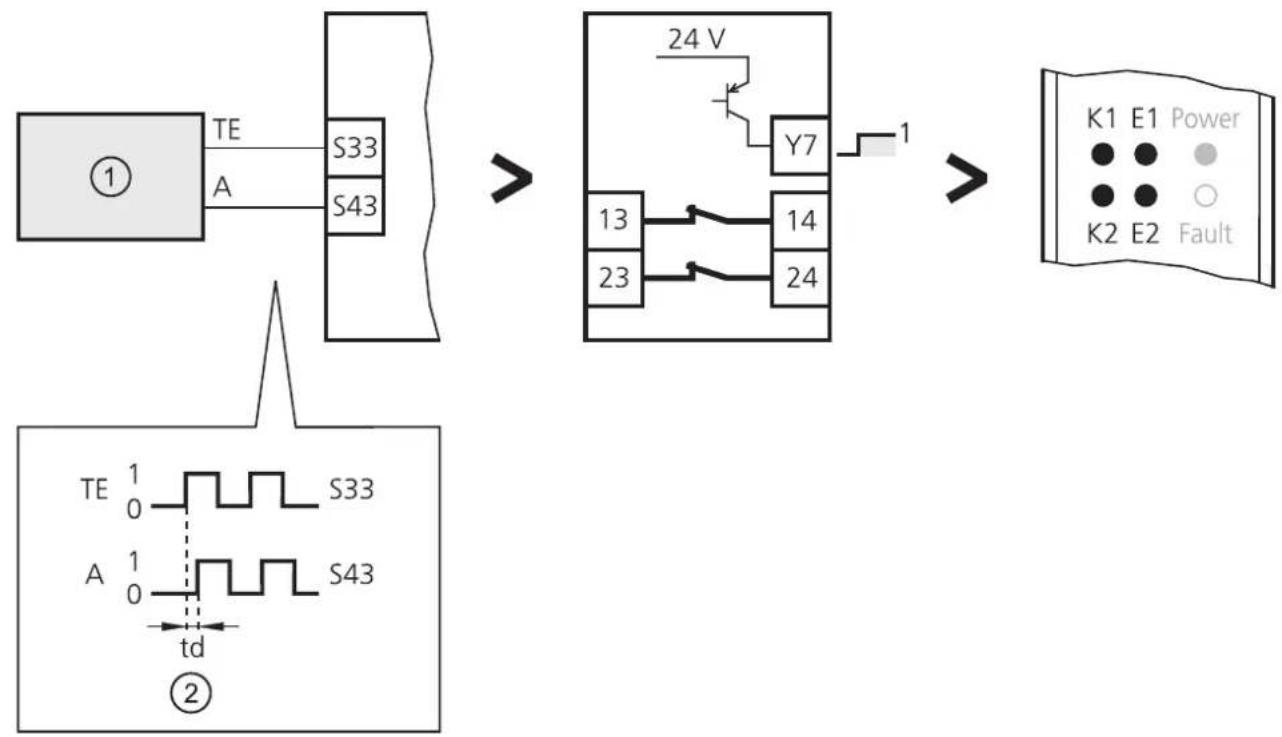

8.2.2 Fonction

Technologie d'entrées Etat de sortie Affichage LED

1: Seul ou dernier détecteur de sécurité d'une chaîne de détecteurs
2: td = max. 16 ms

8.2.3 Diagnostic de défauts

En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension !

Affichage LED Cause du défaut Correction de défauts
	Aucune alimentation en tensionSurtensionRaccordements A1/A2 inversés	Vérifier le câblageVérifier l'alimentation
	Rupture de filEntrées de surveillance pour relais externes ouvertesContacts en fonction du temps	Vérifier le câblageMettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension
	A la mise sous tension : Entrées de surveillance pour relais externes ouvertes	Vérifier la technologie de sortieVérifier les entrées de surveillance pour relais externesRemplacer le contacteur externe
	Court-circuitRaccordements A1/A3 ou A2/A3 inversés	Vérifier le câblage
	Court-circuit S43/L+ ou S44/L-	Vérifier le câblage
	Court-circuit S34/S44 ou S33/S43	Vérifier le câblage
	Court-circuit S34/L+ ▶ Vérifier le câblage
	Court-circuit S43/L+ ou S34/S44	Vérifier le câblage
	Cycle manquantErreur de câblageRaccordements A2/A3 inversésCourt-circuit S43/L-	Vérifier le câblage
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	Sous-tension ▶ Vérifier le câblage	Vérifier l'alimentation

Affichage LED Cause du défaut Correction de défauts
	•Courts-circuits ▶ Vérifier le câblage

8.3 Boîtier de contrôle pour commande bi-manuelle avec détecteurs électroniques

Exemple pour des détecteurs électroniques :

- Détecteurs capacitifs

Pour la sélection de produits voir www.ifm.com

Ce raccordement est conforme aux exigences du type IIIC selon EN 574 et EN ISO 13851. Deux interrupteurs à deux commutateurs indépendants, un contrôle de plausibilité interne et des fils protégés ou blindés permettent l'utilisation dans une application jusqu'au type IIIC.

8.3.1 Raccordement

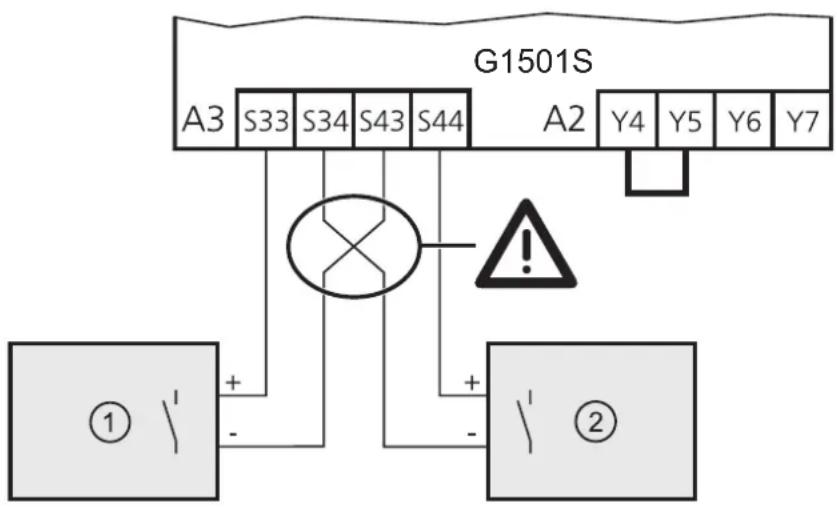

Raccordement de deux DC 2 fils :

1: Détecteur de sécurité électronique 1 2: Détecteur de sécurité électronique 2

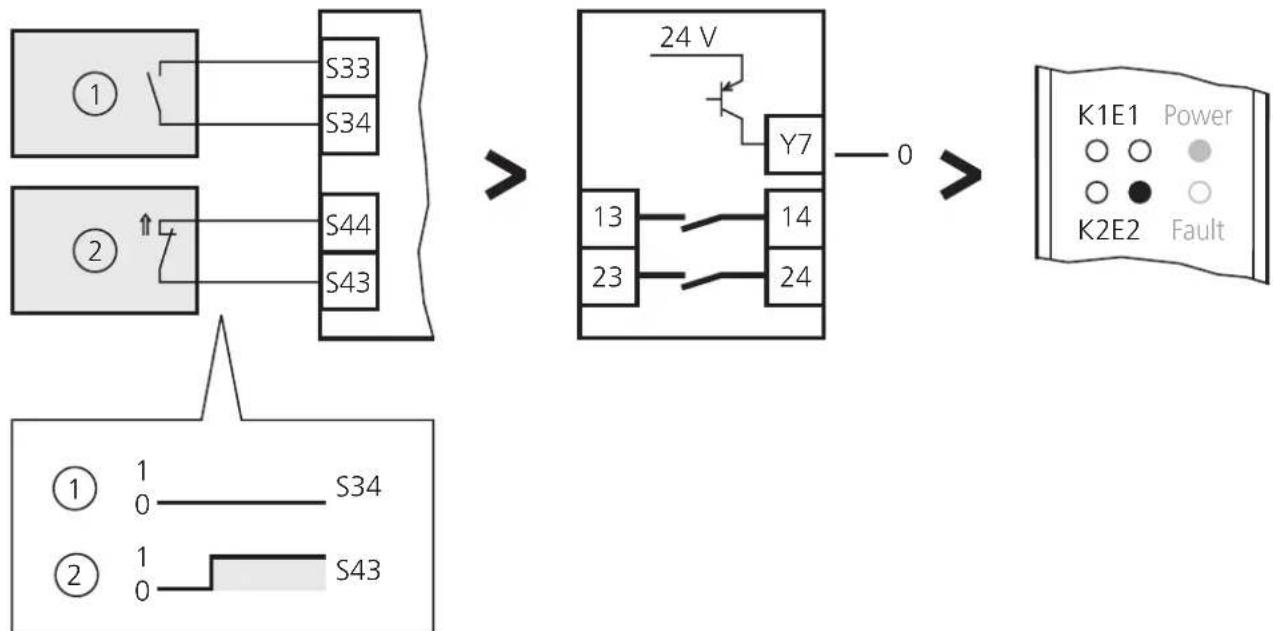

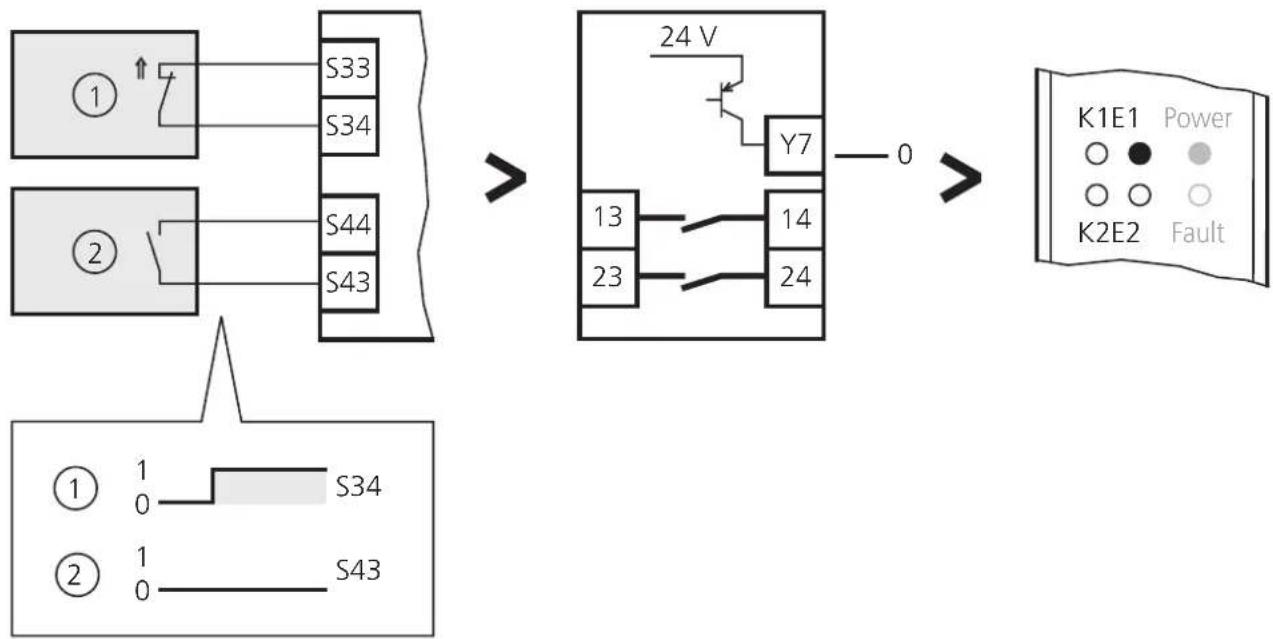

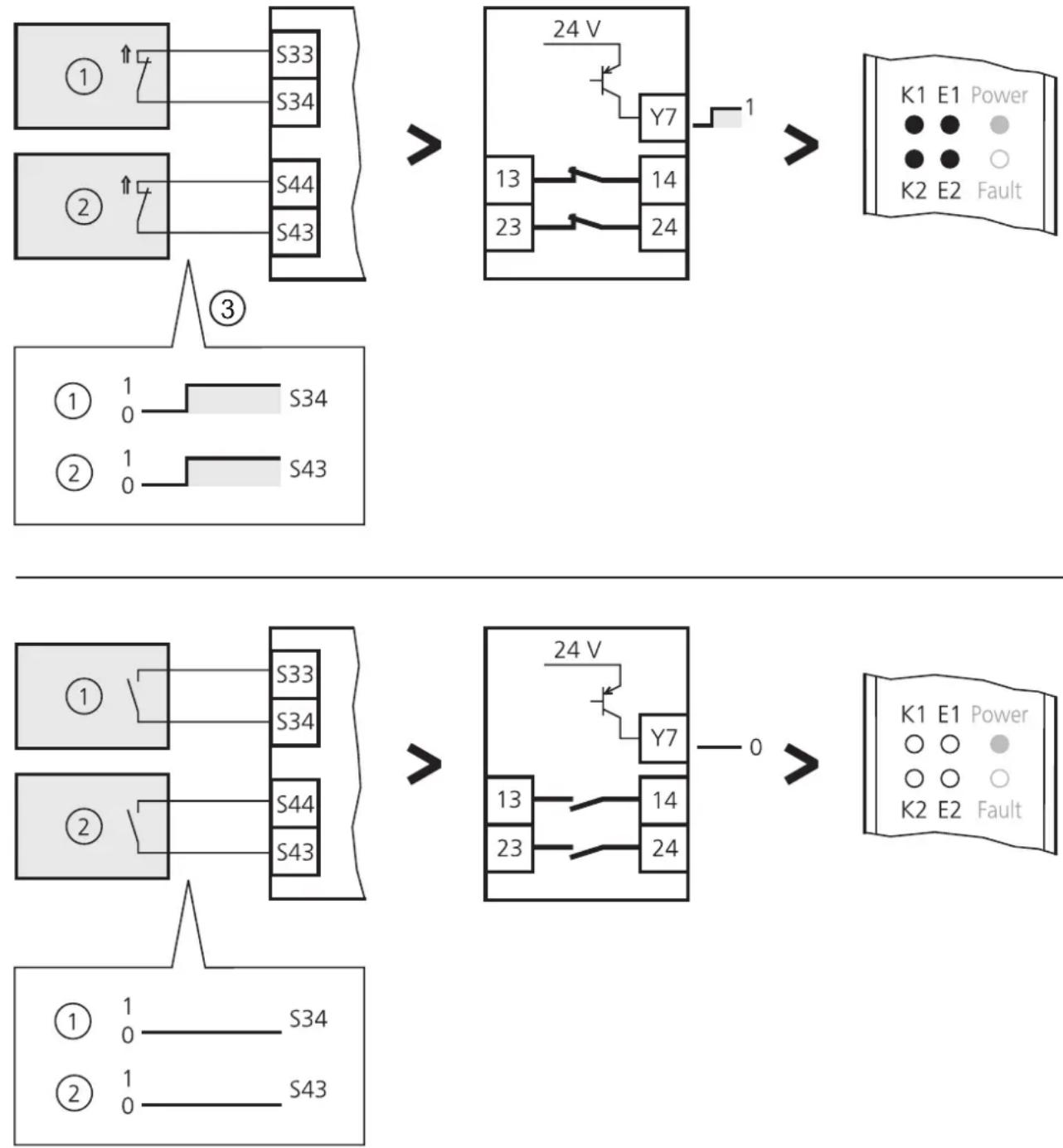

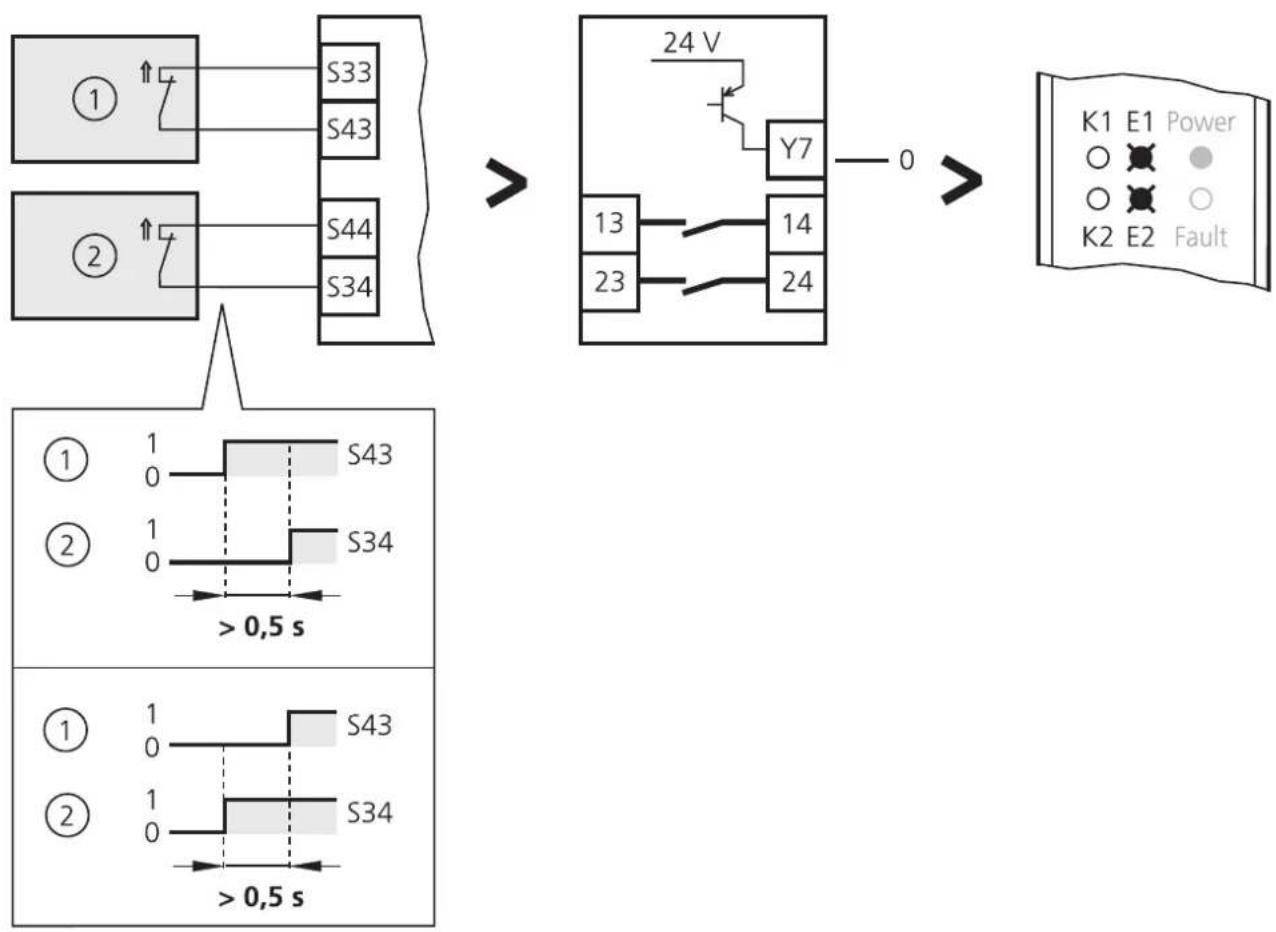

8.3.2 Fonction

Technologie d'entrées Etat de sortie Affichage LED

24 V Y7 1 13 14 23 24

K1 E1 Power K2 E2 Fault

① 1 S43 0 ② 1 S34 0 ≤0,5 s

① 1 0 ———— S43 ② 1 0 ———— S34

24 V Y7 0 13 14 23 24

1: Détecteur de sécurité électronique 1 2: Détecteur de sécurité électronique 2

Technologie d'entrées Etat de sortie Affichage LED

1

1 0 S43 1 0 S34

24 V Y7 0 13 14 23 24

K1E1 Power ○ ○ ● ○ ● ○ K2E2 Fault

1

1 0 —— S43 1 0 —— S34

24 V Y7 0 13 14 23 24

K1E1 Power ○ ● ○ ○ K2E2 Fault

1

24 V Y7 0 13 14 23 24

K1E1 Power ○ ● ○ ○ K2E2 Fault

1

1: Détecteur de sécurité électronique 1 2: Détecteur de sécurité électronique 2

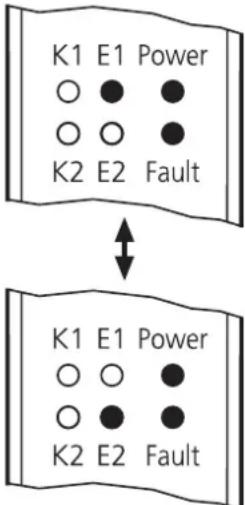

8.3.3 Diagnostic de défauts

En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension !

Affichage LED Cause du défaut Correction de défauts
	Aucune alimentation en tensionSurtensionRaccordements A1/A3 ou A1/A2 inversés	Vérifier le câblageVérifier l'alimentation
	Rupture de filEntrées de surveillance pour relais externes ouvertesContacts en fonction du temps	Vérifier le câblageMettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension
	A la mise sous tension :Entrées de surveillance pour relais externes ouvertes	Vérifier la technologie de sortieVérifier les entrées de surveillance pour relais externesRemplacer le contacteur externe
	Erreur de câblageShunt Y4/Y5 manquantCourt-circuitEntrées S34 et S43 activées à la mise sous tension	Vérifier le câblageDésactiver les entrées et RESET ou coupure de tension
	Raccordements A3/A2 inversés	Vérifier le câblage
	Shunt Y4/Y5 manquant	Vérifier le câblage
	[SurtensionSous-tension]	► Vérifier le câblage► Vérifier l'alimentation
	[SurtensionSous-tension]	► Vérifier le câblage► Vérifier l'alimentation
	[Sous-tension ► Vérifier le câblage]	► Vérifier l'alimentation
		Courts-circuits ► Vérifier le câblage
		Entrées S34 et S43 nonactivées dans 0,5 s (→ 8.3.2 )Erreur d'entrées desurveillance pour relaisexternesCourt-circuit S34/S44

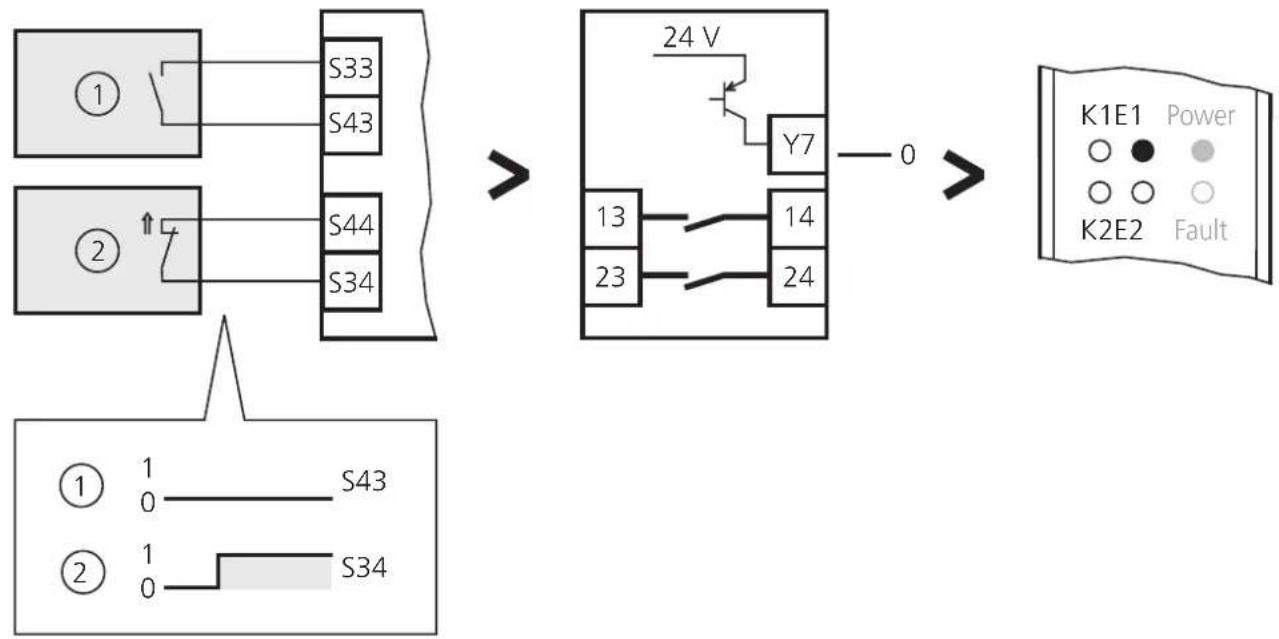

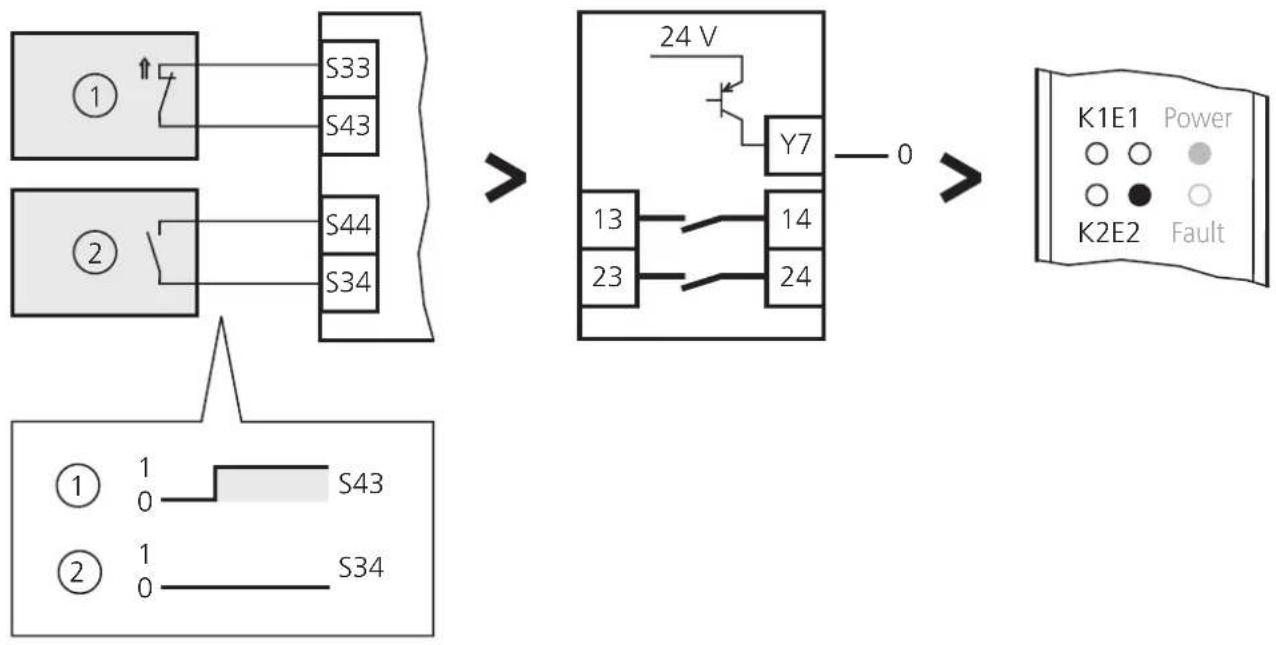

8.4 Boîtier de contrôle pour commande bi-manuelle avec capteurs mécaniques avec surveillance de simultanéité

Commande bi-manuelle avec capteurs mécaniques / boîtier de contrôle de sécurité pour capteurs mécaniques ou détecteurs de sécurité à 2 voies avec sortie contact avec surveillance de simultanéité.

Les contacts des capteurs mécaniques doivent autoriser un courant minimum de 6 mA.

8.4.1 Raccordement

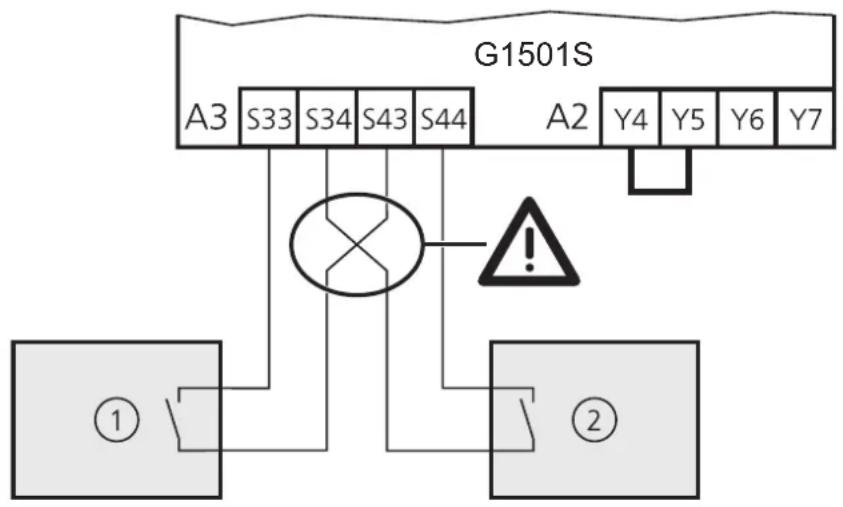

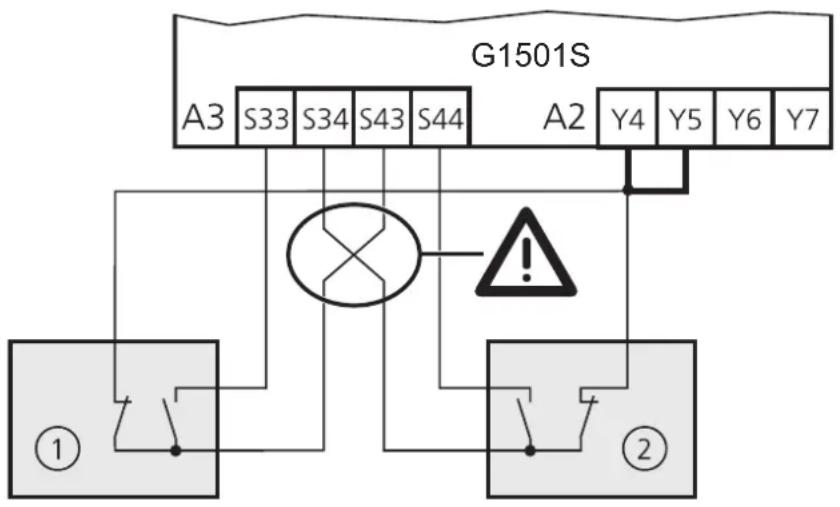

Raccordement de deux capteurs de sécurité mécaniques

Ce raccordement (avec seulement un contact normalement ouvert par capteur) est conforme aux exigences du type IIIB selon EN 574 et EN ISO 13851.

L'utilisation de capteurs homologués correspondants selon EN 60947-5-1 annexe K et de fils protégés ou blindés permet une application jusqu'au type IIIC.

1: Détecteur de sécurité mécanique 1 2: Détecteur de sécurité mécanique 2

Raccordement de capteurs mécaniques selon EN 574 et EN ISO 13851, type IIIC

1: Détecteur de sécurité mécanique 1 (pas de guidage forcé des contacts)
2: Détecteur de sécurité mécanique 2 (pas de guidage forcé des contacts)

Raccordement d'un capteur de sécurité à 2 voies

par ex. " Systèmes de protection électro-sensibles " (ESPE) selon EN 61496-1

1: Contact 1 de l'ESPE 2: Contact 2 de l'ESPE

8.4.2 Fonction

Technologie d'entrées Etat de sortie Affichage LED

24 V Y7 0 13 14 23 24

Technologie d'entrées Etat de sortie Affichage LED

1: Détecteur de sécurité électronique 1 2: Détecteur de sécurité électronique 1

Technologie d'entrées Etat de sortie Affichage LED

1: Détecteur de sécurité électronique 1 2: Détecteur de sécurité électronique 2

↑ : Contact N.O. activé

8.4.3 Diagnostic de défauts

En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension !

Affichage LED Cause du défaut Correction de défauts
	Aucune alimentation en tensionSurtensionRaccordements A1/A3 ou A1/A2 inversés	Vérifier le câblageVérifier l'alimentation
	Rupture de filEntrées de surveillance pour relais externes ouvertesContacts en fonction du temps	Vérifier le câblageMettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension
	A la mise sous tension :Entrées de surveillance pour relais externes ouvertes	Vérifier la technologie de sortieVérifier les entrées de surveillance pour relais externesRemplacer le contacteur externe
	Erreur de câblageShunt Y4/Y5 manquantCourt-circuitContacts fermés à la mise sous tension	Vérifier le câblageOuvrir les contacts et RESET ou coupure de tension
	Raccordements A2/A3 inversés	Vérifier le câblage
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	SurtensionSous-tension	► Vérifier le câblage► Vérifier l'alimentation
	Sous-tension ► Vérifier le câblage	► Vérifier l'alimentation
	Courts-circuits ► Vérifier le câblage
	Entrées S34 et S43 nonactivées dans 0,5 s (→ 8.4.2 )Erreur d'entrées desurveillance pour relaisexternesCourt-circuit S34/S44	► Vérifier le câblage► Désactiver les entrées et lesactiver de nouveau

8.5 Boîtier de contrôle de sécurité pour capteurs mécaniques ou détecteurs de sécurité à 2 voies avec sortie contact sans surveillance de simultanéité

Les détecteurs de sécurité à 2 voies sont par exemple de "l'équipements de protection électro-sensibles" (ESPE) selon EN 61496-1.

Les contacts des détecteurs doivent permettre un courant minimum de 6 mA.

8.5.1 Raccordement

1: Capteur mécanique 1 2: Capteur mécanique 2

8.5.2 Fonction

Technologie d'entrées Etat de sortie Affichage LED

1: Détecteur de sécurité 1
2: Détecteur de sécurité 2
3: Séquence et différence de temps insignifiantes (simultanéité infinie)
↑ : Contact N.O. activé

Technologie d'entrées Etat de sortie Affichage LED

1: Détecteur de sécurité 1
2: Détecteur de sécurité 2
↑ : Contact N.O. activé

8.5.3 Diagnostic de défauts

En cas de défaut mettre le boîtier de contrôle de sécurité hors tension et ensuite de nouveau sous tension !

Affichage LED Cause du défaut Correction de défauts
	Aucune alimentation en tensionSurtension	Vérifier le câblageVérifier l'alimentation
	Court-circuitRupture de fil	Vérifier le câblage
	Court-circuitRupture de fil	Vérifier le câblage
	Court-circuitRupture de fil	Vérifier le câblage
	Entrées de surveillance pour relais externes ouvertesRupture de fil	Vérifier le câblage
	A la mise sous tension : Entrées de surveillance pour relais externes ouvertes	Vérifier la technologie de sortieVérifier les entrées de surveillance pour relais externesRemplacer le contacteur externe
	Erreur de câblageShunt Y4/Y5 manquantCourt-circuit	Vérifier le câblage
	Raccordements A2/A3 inversés	Vérifier le câblage
	Shunt Y4/Y5 manquant	Vérifier le câblage
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	SurtensionSous-tension	Vérifier le câblageVérifier l'alimentation
	Sous-tension ▶ Vérifier le câblage	Vérifier l'alimentation

Affichage LED Cause du défaut Correction de défauts
	Courts-circuits ▶ Vérifier le câblage

FR

9 Schéma d'encombrement

1: Bornier débrochable avec bornes à vis (fourni)

10 Données techniques

G1501SBoîtier de contrôle de sécurité avec sorties relaisBornier PHOENIX CONTACT MSTBOConforme aux exigences :EN ISO 13849-1 : 2015, catégorie 4 PL e, SIL 3 (CEI 61508)
Technologie de sortie	Relais
Fonction de sortie	2 contacts NO de sécurité (contacts libres de potentiel)1 sortie signal (commutation positive)
Tension d'alimentation	24 DC (19,2...30) inclus l'ondulation résiduelle de 5 %
Pouvoir de coupure	6 A, 250 V AC / 24 V DC (min 6 mA)
Protection courts-circuits / surcharges	Les contacts sont à protéger par des fusibles d'un courant nominal < 3,6 A
Consommation	< 200 mA
Indication de fonction	tension (verte), erreur (rouge), état de commutation (2x jaune), entrée (2x jaune)
Retard à la disponibilité	< 6 s
Temps de réponse [ms]	selon la technologie d'entrées → chapitre
	8.1	8.2	8.3	8.4	8.5
Validation	40	160	40	110	110
Demande de la fonction de sécurité	30	180	30	30	30
Température ambiante	-25...55°C
Indice de protection	IP 20
Matières du boîtier	PA
Données d'entrée (S34, S43)	" 1 " : >11 V, 6 mA" 0 " : < 5 V, < 500 μA
Données de sortie	S33 Push-pull protégée contre les courts-circuits" 0 " : I Sink ~ 30 mA" 1 " : I Source ≥ 50 mA, U > 18 VS44 " 0 " : IR ≤ 300 μA" 1 " : I Source ≥ 50 mA, U > 18 VY7 " 0 " : IR ≤ 300 μA" 1 " : I Source ≥ 11 V @ 30 mA, ≥ 15 V @ 15 mA
Courant à travers les entrées de surveillance pour relais externes (Y1-Y2 ou Y1-Y6)	6 mA
Durée d'utilisation TM (Mission time)	175 200 h
PFHD	2,2 x 10-9 / h *)
B10D	max. 780 000
Remarques	Remarques supplémentaires relatives à l'homologation cULus (UL 508) :• Température ambiante maximum 55 °C (en armoire électrique)• Les fonctions de sécurité n'ont pas été évaluées par UL. L'homologation a été accordée conformément à UL 508 pour les applications générales.• Utiliser uniquement des conduites en cuivre 60/75 °C• Pour l'utilisation dans des environnements avec degré de souillure 2• Même polarité (phase) par rapport aux contacts de sortie*) avec hop = 24 h, dop = 365 jours, tcycle = 8640 s

11 Termes et abréviations

ESPE Systèmes de protection électro-		sensibles
Cat. Category	Catégorie	Classification des parties des systèmes de commande relatives à la sécurité concernant la résistance par rapport aux défaillances
CCF Common	Cause Failure Défaillance de cause	commune
DC Diagnostic	Coverage Degré de couverture du	diagnostic
MTTF Mean Time	To Failure Temps moyen avant	défaillance
MTTF_D	Mean Time To DangerousFailure	Temps moyen avant défaillancedangereuse
OSSD Output	Signal Switch Device Sortie de com	mutation qui déclenche le circuit de sécurité
PFH( PFH_D )	Probability of (dangerous)Failure per Hour	Probabilité d'une défaillance(dangereuse) par heure
PL Niveau de performance	Niveau de performance selon EN ISO 13849-1
SIL	Safety Integrity Level	Niveau d'intégrité de sécurité 1-4 selon CEI 61508
API		Automate programmable

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
