SL0101 - Climatisation IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de débit d'air pour systèmes de climatisation et ventilation
Marque	IFM
Modèle	SL0101
Principe de mesure	Calorimétrique
Sortie	Relais (normalement ouvert ou normalement fermé selon version)
Signalisation	LED bicolore (rouge/verte) pour l'état du débit
Réglage du seuil	Potentiomètre intégré pour ajuster le point de commutation
Diamètre de perçage	24 mm
Profondeur d'installation	32 à 120 mm
Raccordement électrique	4 fils : BK (noir), BN (brun), BU (bleu), WH (blanc)
Alimentation	24 V DC (estimation courante pour les appareils IFM)
Protection électrique	Classe de protection II, catégorie de surtension II
Fusible recommandé	≤5 A (selon CEI 60127-2 feuille 1, instantané)
Temporisation de démarrage	Environ 60 secondes avant fonctionnement normal
Fluide admissible	Air uniquement
Montage	Par bride de fixation fournie, avec joint d'étanchéité optionnel
Orientation	Flèche sur le bouchon indiquant le sens du débit
Distance aux perturbations	Respecter les distances minimales (coudes, vannes, etc.)
Compensation des fluctuations	Possible en tournant le potentiomètre au-delà du point de commutation
Homologations	Disponibles via code QR sur l'appareil ou sur www.ifm.com
Documentation	Notice d'utilisation, données techniques sur www.ifm.com

FOIRE AUX QUESTIONS - SL0101 IFM

Comment régler le seuil de commutation du détecteur de débit ?

Mettez l'appareil sous tension et maintenez un débit d'air normal constant. Ensuite, tournez le potentiomètre : si la LED rouge est allumée, tournez lentement à droite jusqu'à ce que la LED verte s'allume. Si la LED verte est allumée, tournez lentement à gauche jusqu'à ce que la LED rouge s'allume, puis tournez à nouveau à droite jusqu'à ce que la verte s'allume. Le seuil est alors réglé.

Quel est le délai avant que l'appareil soit opérationnel après mise sous tension ?

Après la mise sous tension, les deux LED s'allument pendant environ 60 secondes et le relais de sortie est enclenché (retard à la disponibilité). Passé ce délai, l'appareil est opérationnel.

Comment installer l'appareil dans un conduit d'air ?

Percez un trou de 24 mm de diamètre dans le conduit. Montez l'appareil à l'aide de la bride de fixation fournie. Pour une installation étanche, utilisez le joint de garniture. La tête du capteur doit être complètement insérée dans le débit d'air, avec une profondeur d'installation entre 32 et 120 mm. Orientez l'appareil de sorte que la flèche sur le bouchon soit dans le sens du débit.

Que faire si la LED rouge reste allumée en permanence ?

Cela indique que le débit mesuré est inférieur au seuil réglé. Vérifiez que le débit d'air est suffisant et constant. Si nécessaire, ajustez le seuil en tournant le potentiomètre (voir question 1). Si le problème persiste, vérifiez l'absence d'obstructions ou de perturbations dans le conduit.

Comment raccorder électriquement l'appareil ?

Le raccordement doit être effectué par un électricien qualifié. Coupez l'alimentation. Utilisez les fils aux couleurs standard : BK (noir), BN (brun), BU (bleu), WH (blanc). Respectez le schéma de branchement figurant dans la notice et les normes nationales/internationales.

Que faire en cas de court-circuit ?

Après un court-circuit, vérifiez le bon fonctionnement de l'appareil. Assurez-vous que le fusible miniature de ≤5 A (selon CEI 60127-2) est utilisé. Si l'appareil ne fonctionne pas correctement, remplacez-le ou contactez le fabricant.

Quel type de fusible utiliser pour protéger l'appareil ?

Un fusible miniature conforme à la CEI 60127-2 feuille 1, de type instantané et d'un calibre ≤5 A, est recommandé si indiqué dans la fiche technique.

L'appareil peut-il être utilisé pour détecter d'autres fluides que l'air ?

Non, l'appareil est conçu uniquement pour les fluides admissibles selon le fabricant, c'est-à-dire l'air. L'utilisation avec d'autres fluides pourrait endommager l'appareil ou entraîner des risques.

Où trouver les données techniques complètes et les homologations ?

Vous trouverez les données techniques, les homologations et des informations supplémentaires via le code QR sur l'appareil ou l'emballage, ou sur le site www.ifm.com.

Comment interpréter la couleur des LED ?

La LED verte indique que le débit est supérieur au seuil réglé (relais enclenché en mode NO). La LED rouge indique que le débit est inférieur au seuil (relais déclenché en mode NO). Les deux LED s'allument pendant les 60 secondes de temporisation.

MODE D'EMPLOI SL0101 IFM

Notice d'utilisation Contrôleur de début d'air

SL010x SL030x

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité. 4
3 Usage prévu 5
4 Fonctions 6
5 Montage 7
6 Raccordement electrique 8
7 Réglages. 9
8 Fonctionnement 10

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électric, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille les débits d'air et active un relais.

4 Fonctions

L'appareil détecte le début selon le principe de mesure calorimétrique.
L'appareil signale l'atteinte d'un débit d'air régle par la commutation d'un relais et par un signal LED:

Débit... Relai de sortie* LED
supérieur à la valeur régée • Normalement ouvert : Le relais s'enclenche. • Normalement fermé : Le relais se déclenché.	verte
inférieur à la valeur régée • Normalement ouvert : Le relais se déclenché. • Normalement fermé : Le relais s'enclenche.	rouge

*Renseignements sur le type d'appareil (NO ou NF) → Données techniques sur http://documentation.ifm.com.

5 Montage

Percer un trou de 24 mm de diamètre dans le tuyau.
Monter l'appareil à l'aide de la bride de fixation fournie :
- Si l'installation doit être étanche à l'air, utiliser le joint de garniture livré.
- La tete du capteur doit être complètement insérée dans le débit d'air et doit se couver dans la zone où la vitesse de débit est la plus élevée. Profondeur d'installation : min. 32 mm, max. 120 mm.

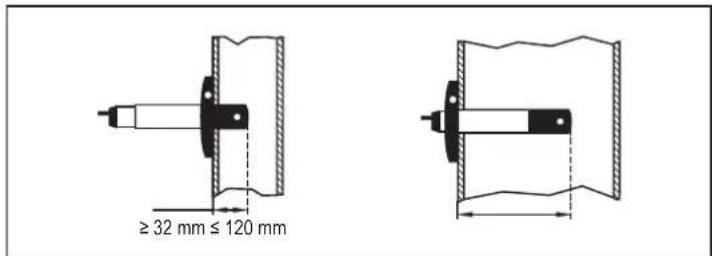

Fig. 1: Raccord process, profondeur d'installation

Orienter l'appareil dans le débit d'air. La flèche de marquage sur le bouchon doit montrer dans les sens du débit :

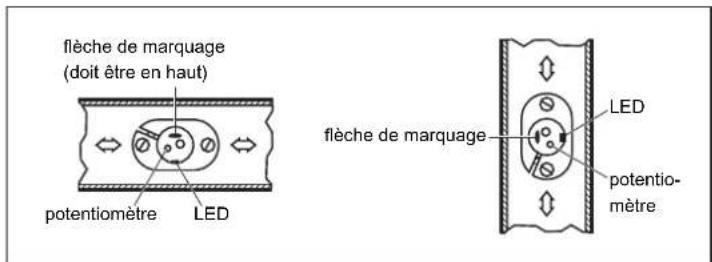

Fig. 2: Orientation

Fig. 3: Perturbations

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres chosessemblables affectent le fonctionnement de l'appareil.

Respecter des distances entre le capteur et les perturbations.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les reglementations nationales et internationales relatives à l'installation de matériel électrique.

La construction de l'appareil est conforme à la classe de protection II.

L'appareil est conforme à la catégorie de surtension II.

La différence de potentiel permise entre le circuit d'alimentation et le circuit de sortie est de max. 300 V.

• Prendre les mêmes mesures de protection pour le circuit de sortie que pour le circuit d'alimentation.
  Insérer un fusible miniature selon CEI 60127-2 feuille 1 (≤5 A instantané), si cela est indiquedans la fiche technique.
  Apre's un court-circuit, vérifier le bon fonctionnement de l'appareil.
  Respecter les normes en vigueur.
  Mettre l'installation hors tension.
  Raccorder l'appareil comme suit :

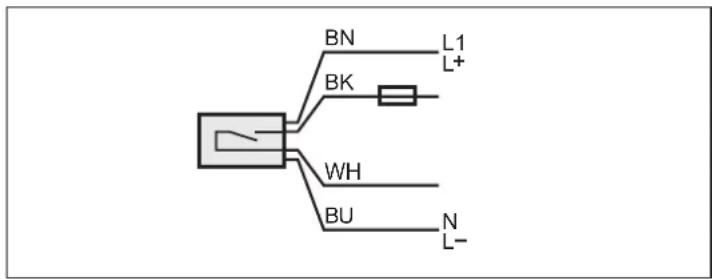

Fig. 4: Schéma de branchement (couleurs selon DIN EN 60947-5-2)

BK: noir BN: brun

BU:bleu WH:blanc

7 Réglages

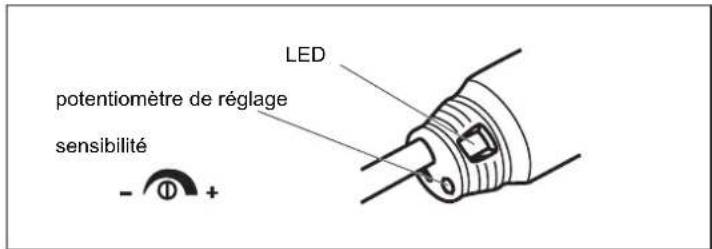

Fig. 5: Éléments de service et d'indication

Réglage du début pour ajuster le seuil de commutation :

Mise sous tension.
- Activer le début normal dans l'installation et le maintainir constant.
Les deux LED (rouge et verte) s'allument. Avec environ 60 s, l'une des deux LED s'eteint.
Continuer avec etape 1 ou 2.

1. Si la LED rouge est allumée :
   Tourner le potentiometre lentement a droite jusqu'à ce que la LED rouge s'éteigne et la LED verte s'allume.
2. Si la LED verte est allumée :
   Tournier le potentiametre lentement a gauche jusqu'à ce que la LED verte s'éteigne et la LED rouge s'allume.
   Tourner le potentiametre de nouveau a droite jusqu'ac que la LED rouge s'eteigne et la LED verte s'allume.

Si des fluctuations qui peuvent se produit pendant le fonctionnement doivent etre compensées :

Quand la LED verte s'est allumee, continuer a tourner le potentiometre a droite.

8 Fonctionnement

Après la mise sous tension, les deux LED s'allument pendant environ 60 s, le relais de sortie est enclenché (retard à la disponibilité).

Ensuite, l'appareil est opérationnel.
