Type de produit	Compteur électrique communicant
Marque	digitalSTROM
Modèle	DSM25
Utilisation prévue	Alimentation de circuits de prises de courant et d'éclairage
Tension d'alimentation	230 V AC, 50/60 Hz
Courant maximal	16 A (estimation pour usage résidentiel)
Type de raccordement réseau	Bornes à vis L et N, sortie L (Lout)
Communication	Bus dS485 bidirectionnel à 2 fils
Bus de données	dS485, compatible jusqu'à 61 autres dSM et un serveur digitalSTROM
Type de câble bus	Paire torsadée (ex: J-Y(ST)Y Nx2x0,8)
Nombre maximal d'appareils en réseau	62 (61 dSM + 1 serveur)
Filtre requis	digitalSTROM dSF2x ou supérieur
Installation	Par un spécialiste formé, dans une armoire électrique
Protection	Disjoncteur en amont, bornes recouvertes
Conditions d'utilisation	Locaux secs et fermés
Consignes de sécurité	Couper l'alimentation avant installation, respecter les normes nationales
Dimensions (estimation)	72 x 90 x 63 mm (4 modules DIN)
Poids (estimation)	0,15 kg
Entretien	Aucun entretien spécifique requis
Nettoyage	Chiffon sec, débrancher au préalable

FOIRE AUX QUESTIONS - DSM25 digitalSTROM

Comment installer le DSM25 ?

L'installation doit être réalisée par un spécialiste formé. Avant toute intervention, couper l'alimentation (230 V AC) et vérifier l'absence de tension. Raccorder les bornes L et N, respecter la polarité du bus dS485 (A-A, B-B). Utiliser un câble torsadé et un filtre digitalSTROM dSF2x ou supérieur. Consulter le manuel d'installation digitalSTROM.

Puis-je brancher une cuisinière à induction ?

Non, l'appareil est prévu uniquement pour les circuits de prises de courant et d'éclairage. Les consommateurs et générateurs d'énergie comme les cuisinières à induction, installations solaires ou UPS sont interdits.

Quel type de câble utiliser pour le bus dS485 ?

Utiliser des câbles torsadés (par exemple J-Y(ST)Y Nx2x0,8) pour le bus dS485. Respecter impérativement la polarité : A-A, B-B.

Combien d'appareils puis-je connecter sur le bus ?

Jusqu'à 61 autres dSM et un serveur digitalSTROM (dSS) en option, soit un total de 62 appareils sur le bus dS485.

Est-il obligatoire d'utiliser un filtre digitalSTROM ?

Oui, l'appareil ne doit être utilisé qu'en combinaison avec un filtre digitalSTROM dSF2x ou de plus haut niveau.

Comment effectuer la mise en service ?

Avant la mise sous tension, vérifier que le raccordement est conforme et protégé contre les chocs. Une mise à jour est nécessaire pour utiliser toutes les fonctionnalités. Voir le manuel d'installation digitalSTROM pour la procédure.

Que faire en cas de non fonctionnement ?

Vérifier l'alimentation (disjoncteur, fusible), la polarité du bus dS485, et que tous les appareils sont correctement câblés. Si le problème persiste, contacter un spécialiste.

Le DSM25 est-il compatible avec mon installation existante ?

Il est conçu pour s'intégrer dans un système digitalSTROM. Il communique avec tous les appareils digitalSTROM et les bornes STROM SM. Pour d'autres systèmes, une vérification de compatibilité est nécessaire.

Puis-je installer l'appareil moi-même ?

Non, l'installation doit être réalisée par un spécialiste formé en électricité, conformément aux directives nationales. Le non-respect expose à un danger de mort (230 V AC).

Quelle est la tension d'alimentation ?

L'appareil fonctionne en 230 V AC, 50/60 Hz. Il doit être protégé par un disjoncteur en amont.

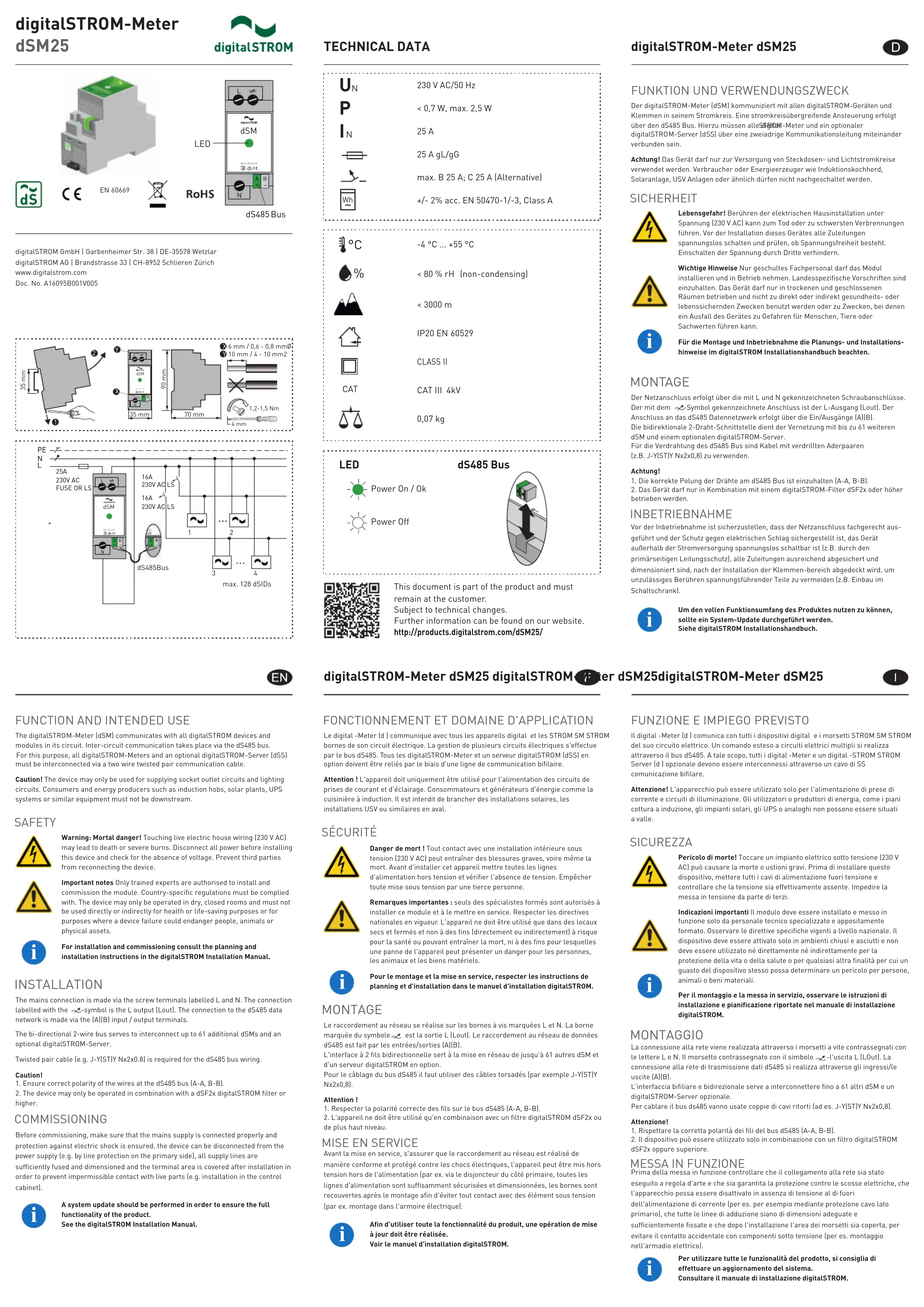

MODE D'EMPLOI DSM25 digitalSTROM

Le digital -Meter (d) communique avec tous les appareils digital et les STROM SM STROM bornes de son circuit électrique. La gestion de plusieurs circuits électriques s'effectue par le bus dS485. Tous les digitalSTROM-Meter et un serveur digitalSTROM (dSS) en option doivent être reliés par le biais d'une ligne de communication bifilaire.

Attention ! L'appareil doit uniquement être utilisé pour l'alimentation des circuits de prises de courant et d'éclairage. Consommateurs et générateurs d'énergie comme la cuisinière à induction. Il est interdit de brancher des installations solaires, les installations USV ou similaires en aval.

SÉCURITÉ

Danger de mort ! Tout contact avec une installation intérieure sous tension (230 V AC) peut entraîner des blessures graves, voire même la mort. Avant d'installer cet appareil mettre toutes les lignes d'alimentation hors tension et vérifier l'absence de tension. Empêcher toute mise sous tension par une tierce personne.

Remarques importantes : seuls des spécialistes formés sont autorisés à installer ce module et à le mettre en service. Respecter les directives nationales en vigueur. L'appareil ne doit être utilisé que dans des locaux secs et fermés et non à des fins (directement ou indirectement) à risque pour la santé ou pouvant entraîner la mort, ni à des fins pour lesquelles une panne de l'appareil peut présenter un danger pour les personnes, les animaux et les biens matériels.

Pour le montage et la mise en service, respecter les instructions de planning et d'installation dans le manuel d'installation digitalSTROM.

MONTAGE

Le raccordement au réseau se réalise sur les bornes à vis marquées L et N. La borne marquée du symbole est la sortie L (Lout). Le raccordement au réseau de données dS485 est fait par les entrées/sorties A.

L'interface à 2 fils bidirectionnelle sert à la mise en réseau de jusqu'à 61 autres dSM et d'un serveur digitalSTROM en option.

Pour le câblage du bus dS485 il faut utiliser des câbles torsadés (par exemple J-Y(ST)Y Nx2x0,8).

Attention!

1. Respecter la polarité correcte des fils sur le bus dS485 (A-A, B-B).

2. L'appareil ne doit être utilisé qu'en combinaison avec un filtre digitalSTROM dSF2x ou de plus haut niveau.

MISE EN SERVICE

Avant la mise en service, s'assurer que le raccordement au réseau est réalisé de manière conforme et protégé contre les chocs électriques, l'appareil peut être mis hors tension hors de l'alimentation (par ex. via le disjoncteur du côté primaire, toutes les lignes d'alimentation sont suffisamment sécurisées et dimensionnées, les bornes sont recouvertes après le montage afin d'éviter tout contact avec des élément sous tension (par ex. montage dans l'armoire électrique).

Afin d'utiliser toute la fonctionnalité du produit, une opération de mise à jour doit être réalisée. Voir le manuel d'installation digitalSTROM.
