VCA 28 - Recepteur KATHREIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur / Amplificateur compact
Marque	Kathrein
Modèle	VCA 28
Dimensions (L × H × P)	194 × 140 × 63 mm
Poids	1,4 kg
Alimentation électrique	230 V ±10 %, 50/60 Hz
Consommation électrique	9 W
Classe de protection	II
Température de fonctionnement	-20 à +55 °C
Amplification AM (0,15-10 MHz)	-1,5 dB
Amplification FM / B I / B III / UHF	28 dB (réglable 0-20 dB)
Facteur de bruit	7 dB
Courant de repos (alimentation à distance)	15 V / 60 mA
Courant consommé (+15 V)	180 mA
Niveau de sortie max (AM)	105 dBµV
Niveau de sortie max (autres bandes)	108 dBµV
Connectique d'entrée	Prise IEC 2.4/9.5
Type d'installation	Intérieur
Utilisation	Récepteur pour antennes individuelles et collectives
Alimentation à distance	Oui, via sortie (15-18 V)
Nombre d'entrées	1
Plages de fréquences	AM (0,15-10 MHz), FM (87,5-108 MHz), B I (47-68 MHz), B III (174-230 MHz), UHF (470-862 MHz)
Sécurité	Débrancher l'appareil avant tout nettoyage ou intervention. Ne pas exposer à l'humidité ou à la pluie.
Entretien et nettoyage	Nettoyer l'appareil avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Pour toute pièce détachée ou réparation, contacter le service après-vente Kathrein.

FOIRE AUX QUESTIONS - VCA 28 KATHREIN

Comment brancher le VCA 28 ?

Branchez le câble d'antenne sur l'entrée IEC de l'appareil. Reliez la sortie au récepteur TV ou au répartiteur. Enfin, connectez le cordon d'alimentation au secteur 230 V.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sous 230 V ±10 % avec une fréquence de 50/60 Hz. Il consomme 9 W.

Puis-je utiliser cet amplificateur à l'extérieur ?

Non, le VCA 28 est prévu pour une installation intérieure uniquement. Ne l'exposez pas à l'humidité ou aux intempéries.

Comment régler le niveau d'amplification ?

L'amplification est réglable de 0 à 20 dB sur les bandes FM, B I, B III et UHF à l'aide des quatre éléments de réglage situés sur l'appareil.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la connexion secteur et le fusible. Assurez-vous que la prise est alimentée. Si le problème persiste, contactez le service après-vente Kathrein.

Comment alimenter à distance un préamplificateur ?

Le VCA 28 peut fournir une tension de 15 à 18 V via la sortie coaxiale. Activez l'alimentation à distance selon les instructions de votre préamplificateur.

Quels types de câbles utiliser ?

Utilisez des câbles coaxiaux avec connecteurs IEC 2.4/9.5 pour une qualité de signal optimale.

Quelle est la consommation électrique ?

La consommation est de 9 W, soit environ 180 mA sous 15 V.

Comment nettoyer l'appareil ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les produits chimiques.

Où trouver des pièces détachées ?

Pour toute pièce détachée ou réparation, veuillez contacter le service après-vente Kathrein ou un revendeur agréé.

MODE D'EMPLOI VCA 28 KATHREIN

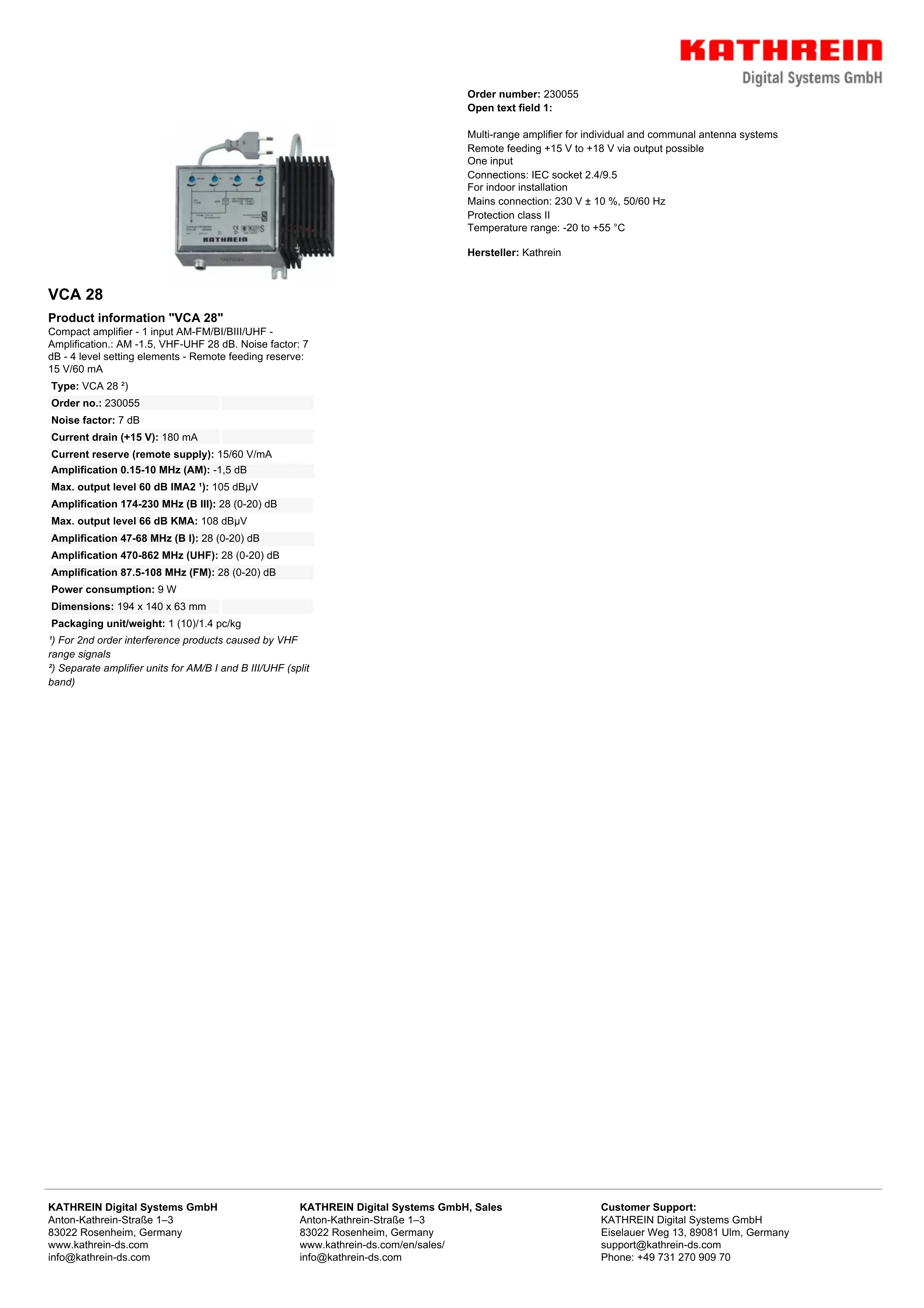

VCA 28

Product information "VCA 28"

Compact amplifier - 1 input AM-FM/BI/BIII/UHF -

Amplification.: AM -1.5, VHF-UHF 28 dB. Noise factor: 7

dB - 4 level setting elements - Remote feeding reserve:

15 V/60 mA

Type: VCA 28²)

Order no.: 230055

Noise factor: 7 dB

Current drain (+15V) .. 180mA

Current reserve (remote supply): 15/60 V/mA

Amplification 0.15-10 MHz (AM): -1,5 dB

Max. output level 60 dB IMA21): 105 dBuV

Amplification 174-230 MHz (B III): 28 (0-20) dB

Max. output level 66 dB KMA: 108 dBμV

Amplification 47-68 MHz (B I): 28 (0-20) dB

Amplification 470-862 MHz (UHF): 28 (0-20) dB

Amplification 87.5-108 MHz (FM): 28 (0-20) dB

Power consumption: 9 W

Dimensions: 194 × 140 × 63 ~mm

Packaging unit/weight: 1 (10)/1.4 pc/kg

1) For 2nd order interference products caused by VHF range signals

2) Separate amplifier units for AM/B I and B III/UHF (split band)

Order number: 230055

Open text field 1:

Multi-range amplifier for individual and communal antenna systems

Remote feeding +15V to +18V via output possible

One input

Connections: IEC socket 2.4/9.5

For indoor installation

Mains connection: 230V± 10% 50 / 60Hz

Protection class II

Temperature range: -20 to +55 °C

Hersteller: Kathrein
