MODE D'EMPLOI 24CK550W LG

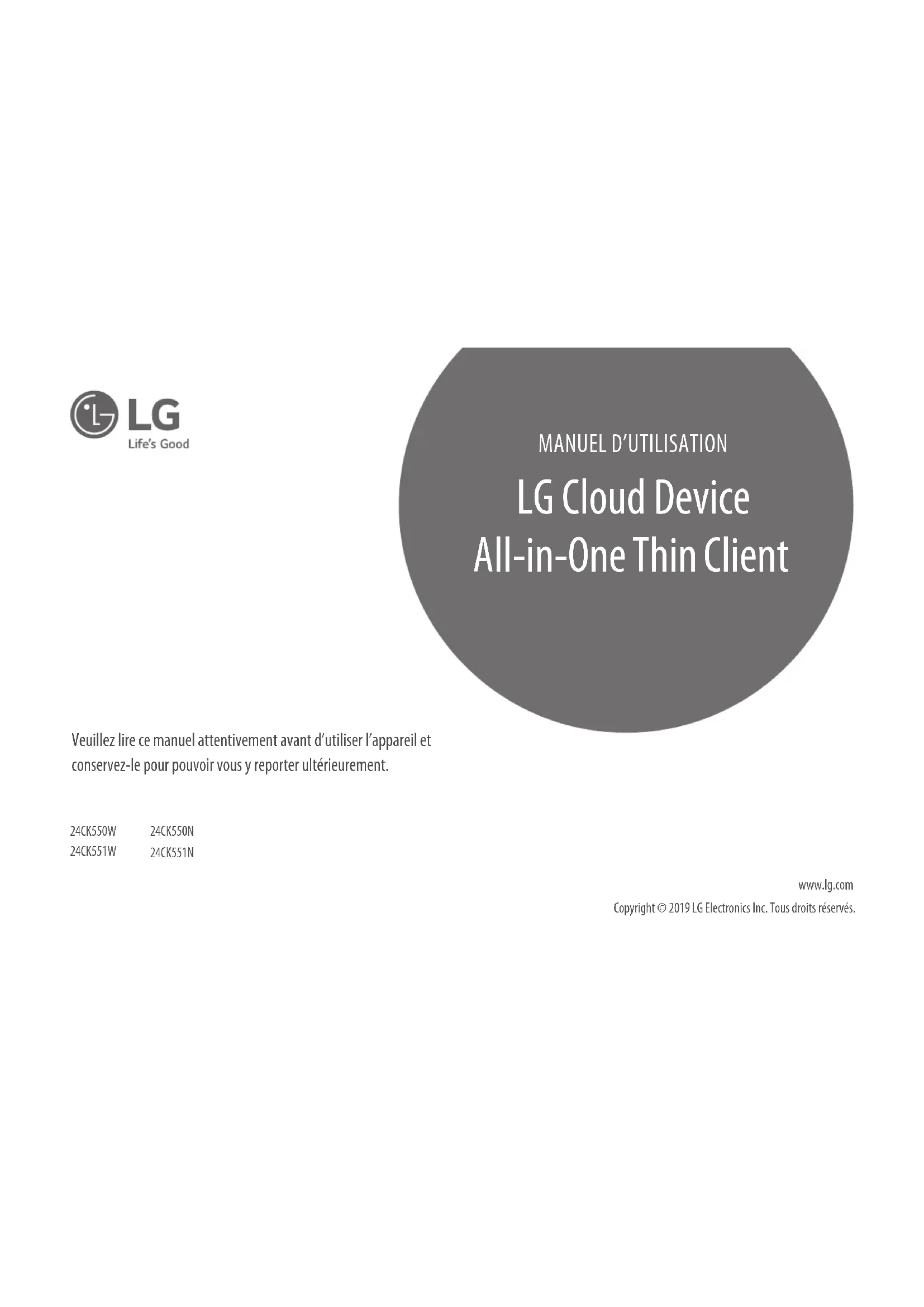

LG Cloud Device All-in-One Thin Client www.lg.com Copyright © 2019 LG Electronics Inc. Tous droits réservés. 24CK550W 24CK551W 24CK550N 24CK551N2 FRANÇAIS LICENCE Chaque modèle dispose de licences différentes. Consultez le site www.lg.com pour en savoir plus sur les licences. Les termes HDMI et HDMI High-Definition Multimedia Interface, de même que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d’autres pays. MaxxAudio and additional MAXX trademarks are trademarks and/ or registered trademarks of Waves Audio Ltd. The SuperSpeed USB Trident logo is a registered trademark of USB Implementers Forum, Inc.

INFORMATIONS SUR LES LOGICIELS LIBRES

Pour obtenir le code source conformément aux dispositions de la licence publique générale, de la licence publique générale limitée, de la licence publique Mozilla et de toute autre licence régissant les logiciels à code source libre contenus dans cet appareil, visitez le site http://opensource.lge.com. En plus du code source, toutes les dispositions de licence, les exonérations de garantie et les avis de droits d’auteurs peuvent aussi être téléchargés. LG Electronics mettra également à votre disposition le code source libre sur CD-ROM pour un prix couvrant le coût de la distribution (coût du support, de l’expédition et de la manutention) sur simple demande par courriel à l’adresse opensource@lge.com. Cette offre est valable pendant une période de trois ans à compter de la date de la dernière distribution de ce produit. Cette offre est valide pour quiconque possède cette information.

À L’INSTALLATION D’UN SYSTÈME

Veuillez lire avec attention ces mesures de sécurité avant d’utiliser le produit. AVERTISSEMENT

• Le non-respect de ces avertissements pourrait entraîner la mort, des blessures graves ou endommager le produit ou d’autres biens. Précautions à prendre avec l’adaptateur c.a. et l’alimentation électrique AVERTISSEMENTS

• Si de l’eau ou toute autre substance étrangère pénètre dans l’appareil (téléviseur, moniteur, cordon d’alimentation ou adaptateur c.a.), débranchez immédiatement le cordon d’alimentation, puis communiquez avec le centre de service. Cela pourrait entraîner un incendie ou une décharge électrique en raison des dommages causés à l’appareil.

• Ne touchez pas la prise d’alimentation ou l’adaptateur c.a. si vous avez les mains mouillées. Si les broches de la fiche sont humides ou poussiéreuses, essuyez-les et asséchez-les avant d’utiliser l’appareil. Cela pourrait entraîner un incendie ou une décharge électrique.

• Assurez-vous d’enfoncer complètement la fiche du cordon dans l’adaptateur c.a. Un branchement desserré pourrait causer un incendie ou une décharge électrique.

• Assurez-vous d’utiliser les cordons d’alimentation et adaptateurs c.a. fournis ou approuvés par LG Electronics, Inc. L’utilisation de produits non approuvés pourrait entraîner un incendie ou une décharge électrique.

• Lorsque vous débranchez le cordon d’alimentation, tirez-le toujours par la fiche. Ne pliez pas le cordon d’alimentation avec une force excessive. Le cordon d’alimentation peut être endommagé, ce qui pourrait causer une décharge électrique ou un incendie.

• Assurez-vous de ne pas marcher sur le cordon d’alimentation ou sur l’adaptateur c.a. ni d’y poser d’objets lourds (appareils électroniques, vêtements, etc.). Prenez soin de ne pas endommager le cordon d’alimentation ou l’adaptateur c.a. avec des objets tranchants. Un cordon d’alimentation endommagé pourrait causer un incendie ou une décharge électrique.

• Ne désassemblez, ne réparez ou ne modifiez jamais le cordon d’alimentation ou l’adaptateur c.a. Cela pourrait causer un incendie ou une décharge électrique.

• Utilisez uniquement le cordon d’alimentation fourni avec le moniteur ou tout autre cordon approuvé par le fabricant. Le non-respect de cette directive peut entraîner un incendie, une décharge électrique ou endommager l’appareil.

• Utilisez uniquement des prises et des fiches correctement mises à la terre. Dans le cas contraire, vous pourriez vous électrocuter ou vous blesser. L’appareil pourrait également être endommagé.

• N’utilisez pas une prise endommagée ou desserrée. Cela pourrait causer une décharge électrique ou un incendie.

• Utilisez l’écran uniquement avec une source d’alimentation (tension) conforme aux caractéristiques indiquées. Dans le cas contraire, l’appareil pourrait être endommagé, un incendie pourrait se produire ou vous pourriez recevoir une décharge électrique. Si vous n’êtes pas certain du type d’alimentation dont vous disposez, consultez un électricien qualifié.

• En présence de tonnerre et d’éclairs, il est très dangereux de toucher le cordon d’alimentation ou les câbles de signaux. Cela pourrait causer une décharge électrique.

• Ne branchez pas plusieurs cordons d’alimentation, appareils électriques et radiateurs électriques à une seule prise murale. Utilisez un bloc d’alimentation muni d’une broche de mise à la terre, conçu exclusivement pour être utilisé avec du matériel informatique. Un incendie pourrait se déclencher par surchauffe.

• Ne touchez pas le cordon d’alimentation si vous avez les mains mouillées. En outre, si les broches de la fiche sont mouillées ou recouvertes de poussière, essuyez complètement la fiche ou essuyez la poussière avant de la brancher. Vous pourriez recevoir une décharge électrique en raison de l’excès d’humidité.

• Si vous ne prévoyez pas utiliser l’appareil pendant une longue période, débranchez le cordon d’alimentation. L’accumulation de poussière peut causer un incendie, et la dégradation de l’isolation peut entraîner une fuite électrique, une décharge électrique ou un incendie.

• Insérez fermement la fiche afin qu’elle ne soit pas lâche. Un branchement desserré peut provoquer un incendie.

• N’introduisez pas de métal ni tout autre matériau conducteur dans les ouvertures du moniteur. En outre, ne touchez pas le câble d’alimentation immédiatement après l’avoir branché dans la prise murale. Vous pourriez recevoir une décharge électrique.

• La fiche c.a. est utilisée comme dispositif de déconnexion. Elle devrait être facilement accessible en cas d’urgence.

• Assurez-vous que l’appareil est installé à proximité de la prise de courant murale sur laquelle l’appareil est branché et que la prise de courant est facilement accessible.4 FRANÇAIS

• Assurez-vous de garder la prise de courant, l’adaptateur c.a. et les broches du cordon d’alimentation exempts de poussière ou autre substance étrangère. Cela pourrait provoquer un incendie.

• Ne débranchez pas le cordon d’alimentation lorsque l’appareil est en cours de fonctionnement. Une décharge électrique pourrait endommager l’appareil.

• Tant que cet appareil est relié à la prise d’alimentation murale, il n’est pas déconnecté de la source de courant alternatif même si l’appareil est éteint. Précautions lors de l’installation de l’appareil AVERTISSEMENTS

• Éloignez le moniteur des sources de chaleur comme les radiateurs et les flammes nues. Cela pourrait entraîner une décharge électrique, un incendie, un mauvais fonctionnement ou une déformation de l’appareil.

• Gardez le sachet anti-himidité et l’emballage de vinyle hors de la portée des enfants. Le sachet anti-humidité est dangereux en cas d’ingestion. En cas d’ingestion, forcez la personne à vomir et rendez-vous à l’hôpital le plus proche. De plus, l’emballage de vinyle peut entraîner la suffocation. Maintenez-le hors de la portée des enfants.

• Ne posez pas d’objets lourds sur l’appareil, et ne vous asseyez pas dessus. Si l’appareil tombe ou s’il est échappé, vous pourriez vous blesser. Les enfants doivent être particulièrement attentifs.

• Ne laissez pas le câble d’alimentation ou de signal à un endroit où quelqu’un risquerait de trébucher dessus. Le passant pourrait trébucher, ce qui pourrait entraîner un risque de décharge électrique, d’incendie, de panne de l’appareil ou de blessure.

• Installez l’appareil dans un endroit propre et sec. Ne l’utilisez pas près d’une source d’eau. La poussière et l’humidité peuvent causer une décharge électrique, un incendie ou endommager l’appareil.

• N’ajoutez pas d’accessoires qui n’ont pas été conçus pour ce moniteur.

• Si une odeur de fumée ou toute autre odeur se dégage du moniteur ou si vous entendez un son étrange en provenance du moniteur, débranchez le cordon d’alimentation et contactez le service à la clientèle de LG. Si vous continuez à utiliser l’appareil sans prendre de mesures appropriées, il y a un risque de décharge électrique ou d’incendie.

• Si vous avez fait tomber l’appareil ou si le boîtier est cassé, éteignez l’appareil et débranchez le cordon d’alimentation. Si vous continuez de l’utiliser sans prendre les mesures appropriées, cela risque de provoquer une décharge électrique ou un incendie. Contactez le service à la clientèle de LG.

• Ne faites pas tomber d’objets sur l’appareil et n’exercez pas d’impact sur celui-ci. Ne lancez aucun jouet ni autre objet vers l’appareil. Cela peut entraîner des blessures corporelles, nuire au fonctionnement de l’appareil et endommager l’écran.

• Maintenez-le hors de la portée des enfants et ne placez aucun jouet à proximité.

• Assurez-vous que les sorties de ventilation de l’appareil ne sont pas obstruées. Installez l’appareil à plus de 10 cm du mur. Si vous installez l’appareil trop près du mur, cela pourrait le déformer ou un incendie pourrait se déclencher en raison d’une surchauffe interne.

• Ne couvrez pas l’appareil avec des tissus ou d’autres matériaux (plastique par exemple) lorsqu’il est branché. Cela pourrait déformer le moniteur ou un incendie pourrait se déclencher en raison d’une surchauffe interne.

• Placez l’appareil sur une surface plane et stable, suffisamment large pour le supporter. Si l’appareil tombe, vous pourriez vous blesser, ou cela pourrait l’endommager.

• Installez l’appareil dans un endroit exempt d’interférences électromagnétiques.

• Éloignez l’appareil des rayons directs du soleil. L’appareil pourrait être endommagé.

• Ne placez pas l’appareil sur le sol. Des jeunes enfants ou d’autres personnes pourraient trébucher.

• N’installez pas l’appareil sur un mur où il est susceptible d’être exposé à de l’huile ou à de la vapeur d’huile. Cela pourrait endommager l’appareil et provoquer sa chute.

• Pour les écrans munis d’un cadre brillant, lors de l’installation, l’usager doit tenir compte de l’emplacement de l’écran, car le cadre pourrait créer des reflets gênants en raison de la lumière environnante ou de surfaces brillantes situées à proximité.5 FRANÇAIS Précautions concernant le déplacement de l’appareil AVERTISSEMENTS

• Assurez-vous d’éteindre l’appareil. Vous pourriez recevoir une décharge électrique ou endommager l’appareil.

• Assurez-vous de retirer tous les câbles avant de déplacer l’appareil. Vous pourriez recevoir une décharge électrique ou endommager l’appareil.

• Lorsque vous soulevez ou déplacez l’appareil, ne le tenez pas à l’envers uniquement par le support. L’appareil pourrait tomber et entraîner des dommages ou des blessures.

• Ne cognez pas l’appareil lors de son déplacement. Vous pourriez recevoir une décharge électrique ou endommager l’appareil.

• Assurez-vous que le panneau est tourné vers l’avant et que vous le tenez avec les deux mains. Si vous faites tomber l’appareil, l’appareil endommagé peut entraîner une décharge électrique ou un incendie.

• Ne placez pas l’appareil face vers le bas. Cela pourrait endommager l’écran à cristaux liquides TFT. Précautions lors de l’utilisation et du nettoyage de l’appareil AVERTISSEMENTS

• Ne tentez pas de désassembler, de réparer ou de modifier l’appareil vous-même. Il existe un risque d’incendie ou de décharge électrique. Contactez le service à la clientèle de LG pour le faire réparer.

• Pour nettoyer l’appareil, débranchez le cordon d’alimentation et frottez doucement avec un chiffon doux pour prévenir toute éraflure. Ne nettoyez pas avec un chiffon humide et ne pulvérisez ni eau ni autres liquides directement sur l’appareil. Une décharge électrique peut se produire. (N’employez pas de produits chimiques tels que le benzène, les diluants pour peinture ou l’alcool.)

• Éloignez l’appareil de toute source d’eau. Il existe un risque d’incendie ou de décharge électrique.

• Évitez l’humidité et les températures élevées.

• Ne placez pas et n’entreposez pas de substances inflammables à proximité de l’appareil. Il existe un danger d’explosion ou d’incendie.

• Maintenez l’appareil propre en tout temps.

• Adoptez une position confortable et naturelle lorsque vous êtes assis devant le moniteur.

• Prenez régulièrement une pause lorsque vous utilisez le moniteur pendant une période prolongée.

• N’appuyez pas sur le panneau avec la main ou un objet pointu, comme un ongle, un stylo ou un crayon, et ne le rayez pas.

• Maintenez une distance adéquate avec l’appareil et reposez-vous de temps en temps. Votre vision pourrait être affaiblie si vous regardez le moniteur de trop près ou trop longtemps.

• Réglez la résolution appropriée en vous reportant au manuel d’utilisation.

• Conservez les petits accessoires hors de la portée des enfants.

• L’affichage d’une image fixe pendant une durée prolongée peut provoquer l’apparition d’une image persistante ou d’une tache. Pour éviter ce problème, définissez un écran de veille et éteignez l’écran lorsque vous n’utilisez pas l’appareil. La garantie de l’appareil ne couvre pas les images persistantes ni les taches attribuables à un affichage fixe prolongé.

• N’utilisez pas d’appareils à haute tension (comme un tue-mouches électrique) à proximité du moniteur. Une décharge électrique pourrait endommager le moniteur.

• Vaporisez de l’eau sur un chiffon doux de 2 à 4 fois, puis utilisez-le pour nettoyer le cadre. Essuyez toujours dans le même sens. Si le chiffon est trop humide, des taches risquent d’apparaître sur le moniteur.

LATION D’UN SYSTÈME D’EXPLOITATION (Seulement 24CK550N, 24CK551N) Ce produit n’est pas fourni avec un système d’exploitation. Veuillez noter que LGElectronics ne vend pas de système d’exploitation tel que Windows. Les utilisateurs doivent acheter et installer un système d’exploitation pour exécuter le produit. Pour en savoir plus sur l’achat de systèmes d’exploitation Windows, veuillez communiquer directement avec Microsoft. En raison des caractéristiques du produit, seule l’édition Windows10 IoTEnterprise LTSB2016 (RS1) est disponible à l’installation. LGElectronics ne pourra être tenue responsable des problèmes générés par l’installation et l’utilisation d’un système d’exploitation autre que Windows10 IoTEnterprise LTSB2016 (RS1). Comment installer Windows10 IoTEnterprise LTSB2016 (RS1) (Seulement 24CK550N, 24CK551N) Suivez les étapes ci-dessous pour installer Windows lorsque vous achetez et installez Windows10 IoTEnterprise LTSB2016 (RS1). Pour en savoir plus sur l’installation de Windows, reportez-vous au guide ou au manuel fourni avec Windows.

Installer Windows Installer les pilotes Mettre à jour Windows Terminer l’installation de Windows

• Veillez à toujours utiliser des composants de LG afin d’assurer la sécurité et les performances de l’appareil.

• La garantie du produit ne couvre pas les dommages ou les blessures causés par l’utilisation de composants contrefaits.

• Il est recommandé d’utiliser les composants fournis.

• Si vous utilisez des câbles génériques non certifiés par LG, l’écran risque de ne rien afficher ou il pourrait y avoir du bruit dans l’image.

• Les illustrations de ce document représentent les procédures standards; elles peuvent donc différer de votre produit.

• Veillez à ne pas appliquer de substances étrangères (huiles, lubrifiants, etc.) sur les vis lors de l’assemblage du produit. (Vous pourriez endommager le produit.)

• Évitez de trop serrer les vis. Vous risqueriez d’endommager le moniteur. Les dommages provoqués de cette manière ne sont pas couverts par la garantie du produit.

• Ne portez jamais le moniteur à l’envers en le tenant uniquement par la base du support. Cela pourrait provoquer la chute du moniteur et entraîner des blessures.

• Lorsque vous soulevez ou déplacez le moniteur, ne touchez pas à l’écran. Toute pression exercée sur l’écran du moniteur pourrait l’endommager. REMARQUES

• Les composants peuvent différer des illustrations de ce manuel d’utilisation.

• Les renseignements et caractéristiques contenus dans ce manuel peuvent être modifiés sans préavis, dans le but d’améliorer les performances de l’appareil.

• Pour l’achat d’accessoires en option, adressez-vous à un magasin de produits électroniques, rendez-vous sur un site d’achat en ligne ou contactez le détaillant auprès duquel vous avez acheté cet appareil.

• Le cordon d’alimentation fourni peut différer selon les régions.

• Certains jeux (en ligne, 3D, 2D) peuvent ne pas être pris en charge, et certaines vidéos haute résolution (y compris les vidéos pleineHD et certaines vidéosHD) peuvent être saccadées pendant la lecture. Guide d’installation de pilotes, de logiciels et de modules linguistiques pris en charge

• Vous pouvez télécharger et installer la plus récente version à partir du site Web de LGE (www.lg.com).7 FRANÇAIS Description du produit et des boutons Voy. de Marche Bouton d’alimentation Renseignements relatifs aux fonctions des boutons de réglage avant Bouton Description (Menu) Si le menu est inactif Permet d’activer le menu principal. Si le menu est actif Permet de quitter le menu à l’écran lorsque l’utilisateur appuie sur le bouton. Si le menu est inactif Permet de régler le volume du moniteur. Si le menu est actif Touche fléchée vers la gauche. Si le menu est inactif Permet de régler le volume du moniteur. Si le menu est actif Touche fléchée vers la droite. Si le menu est inactif Permet de sélectionner le signal d’entrée. Le signal d’entrée (HDMI/PC) change de manière séquentielle.

• Lorsque le signal d’entrée PC est sélectionné, le PC est activé (en fonction de la configuration du PC) Si le menu est actif Permet de sélectionner et de confirmer les menus et les options. Touche fléchée vers le bas. Touche fléchée vers le haut. (Bouton d’alimentation) Entrée HDMI Permet de mettre le produit hors/sous tension. Entrée PC Permet de mettre le PC hors/sous tension. Voy. de Marche Mode Couleur du voyant PC activé Blanc PC en veille Clignotement PC désactivé Arrêt8 FRANÇAIS Déplacement et soulèvement du moniteur Si vous souhaitez déplacer ou soulever le moniteur, suivez ces instructions pour éviter de le rayer ou de l’endommager et pour assurer un déplacement en toute sécurité, quelle que soit sa forme ou sa taille.

• Il est recommandé de placer le moniteur dans sa boîte ou son emballage d’origine avant de tenter de le déplacer.

• Avant de déplacer ou de soulever le moniteur, débranchez le cordon d’alimentation et tous les autres câbles.

• Maintenez fermement la partie inférieure et le côté du cadre du moniteur. Ne tenez pas le panneau directement.

• Lorsque vous manipulez le moniteur, tenez-le de façon à ce que l’écran ne soit pas contre vous pour éviter de l’égratigner.

• Lorsque vous transportez le moniteur, ne l’exposez pas à des secousses ou à des vibrations excessives.

• Lorsque vous déplacez le moniteur, maintenez-le à la verticale, ne le tournez jamais latéralement et ne l’inclinez pas sur le côté.

• Évitez autant que possible de toucher l’écran du moniteur. - Vous risqueriez d’endommager l’écran ou certains pixels qui permettent de composer l’image.

• Si vous utilisez le panneau du moniteur sans la base du support, le bouton pourrait rendre le moniteur instable ou le faire tomber, ce qui pourrait endommager le moniteur ou vous blesser. Cela pourrait également entraîner des dysfonctionnements du bouton. Installation sur un bureau

• Soulevez le moniteur et placez-le sur le bureau en position verticale. Laissez une distance d’au moins 100mm (3,9 po) entre le moniteur et le mur pour assurer une ventilation adéquate. 100 mm (3,9 po) 100 mm (3,9 po) 100 mm (3,9 po) 100 mm (3,9 po)

• Débranchez toujours le cordon d’alimentation avant de déplacer ou d’installer le moniteur. Le non-respect de cette consigne peut provoquer une décharge électrique.

• Assurez-vous d’utiliser le cordon d’alimentation fourni avec l’appareil et de le brancher dans une prise murale mise à la terre.

• Si vous avez besoin d’un nouveau cordon d’alimentation, contactez votre détaillant local ou le distributeur le plus près.9 FRANÇAIS Réglage de la hauteur du support 1 Placez le moniteur monté sur la base du support en position verticale. 2 Tenez fermement le moniteur à deux mains par souci de sécurité. Max. 130,0mm (5,1po) AVERTISSEMENT

• Lorsque vous ajustez la hauteur de l’écran, ne posez pas les mains sur le corps du support pour éviter des blessures aux doigts. Réglage de l’inclinaison 1 Placez le moniteur monté sur la base du support en position verticale. 2 Modifiez l’inclinaison de l’écran. L’inclinaison de l’écran peut être modifiée de -5° à 35° vers l’avant ou l’arrière pour bénéficier d’un confort visuel optimal. AVERTISSEMENTS

• Afin d’éviter toute blessure aux doigts lorsque vous ajustez l’écran, ne tenez pas la partie inférieure du cadre du moniteur, comme illustré ci-dessous.

• Veillez à ne pas poser les doigts ou à ne pas les appuyer sur la surface de l’écran lorsque vous modifiez l’inclinaison du moniteur. Support pivotant Le moniteur pivote sur 355° pour ajuster l’angle de vue.

Fonction de pivot La fonction de pivot permet au moniteur de pivoter à 90degrés dans le sens horaire ou antihoraire. Dessus Support AVERTISSEMENT

• Pour éviter toute égratignure de la base du support, ne pas utiliser une force ou une vitesse excessive pour faire pivoter le moniteur à l’aide de la fonction de pivot et s’assurer que le moniteur n’entre pas en contact avec le support.10 FRANÇAIS 3 Faites pivoter le moniteur dans le sens horaire ou antihoraire, comme indiqué sur l'illustration. 4 Terminez l’installation en faisant pivoter le moniteur de 90°, comme il est indiqué sur l’illustration. 1 Élevez le moniteur à la hauteur maximale. 2 Ajustez l’angle du moniteur dans le sens indiqué par la flèche, comme illustré dans la figure.11 FRANÇAIS REMARQUES

• La fonction de pivot automatique de l’affichage n’est pas prise en charge.

• L’affichage peut être pivoté facilement au moyen de la touche de raccourci à cet effet comprise dans le système d’exploitation Windows. Prenez note que, pour certaines versions de Windows et certains pilotes de carte graphique, les réglages relatifs à la touche de pivot de l’affichage peuvent être différents, ou cette fonction pourrait ne pas être prise en charge du tout.

• Touche de raccourci du système d’exploitation Windows pour le pivot de l’affichage - 0°: Ctrl + Alt + Touche fléchée vers le haut ( ) - 90°: Ctrl + Alt + Touche fléchée vers la gauche ( ) - 180°: Ctrl + Alt + Touche fléchée vers le bas ( ) - 270°: Ctrl + Alt + Touche fléchée vers la droite ( ) AVERTISSEMENTS

• Faites preuve de prudence si vous devez faire pivoter un moniteur branché.

• Pour éviter les blessures, ne pas placer les doigts ou la main entre l’écran et la base du support lors du pivot de l’écran. Utilisation du verrou Kensington Le connecteur du système de sécurité Kensington est situé à l’arrière du moniteur. Pour plus d’informations sur l’installation et l’utilisation de ce système de sécurité, consultez le manuel d’utilisation du verrou Kensington ou rendez-vous sur le site Web http://www.kensington.com. Reliez votre moniteur à un bureau à l’aide du câble du système de sécurité Kensington. REMARQUE

• Le système de sécurité Kensington est offert en option. Les accessoires en option sont offerts dans la plupart des magasins de produits électroniques.12 FRANÇAIS Installation du support mural Ce moniteur présente les caractéristiques nécessaires pour l’ajout d’un support mural ou d’autres périphériques compatibles. REMARQUES

• Le support mural est vendu séparément.

• Pour plus d’informations sur l’installation, consultez le guide d’installation du support mural.

• Veillez à ne pas exercer une pression excessive lors du montage du support mural, cela pourrait endommager l’écran du moniteur.

• Avant d'installer le moniteur sur un support mural, retirez la base en suivant les étapes d'installation dans l'ordre inverse. Installation au mur Installez le moniteur à une distance d’au moins 100mm (3,9 po) du mur et laissez environ 100mm (3,9 po) d’espace de chaque côté du moniteur pour garantir une ventilation correcte. Pour obtenir des instructions d’installation détaillées, demandez conseil à votre détaillant local. Si vous souhaitez installer un support mural pivotant, consultez le manuel qui s’y rapporte. 100 mm (3,9 po) 100 mm (3,9 po) 100 mm (3,9 po) 100 mm (3,9 po) Pour installer le moniteur à un mur, fixez un support de fixation murale (offert en option) à l’arrière du moniteur. Assurez-vous que le support mural est correctement fixé au moniteur et au mur. Support de fixation murale (mm) 100 x 100 Vis standard M4 x L10 Nombre de vis 4 Plaque de fixation murale (en option) RW120 REMARQUES

• Une vis non conforme à la norme VESA peut endommager le produit et provoquer la chute du moniteur. LG Electronics n’est pas responsable des accidents liés à l’utilisation de vis non standards.

• Le kit d’installation du support mural contient le guide d’installation ainsi que tous les éléments nécessaires.

• Le support mural est offert en option. Pour vous procurer des accessoires en option, communiquez avec votre détaillant.

• La longueur des vis peut varier en fonction du support mural. L’utilisation de vis plus longues que la norme pourrait endommager l’intérieur de l’appareil.

• Pour plus d’informations, consultez le manuel d’utilisation du support de fixation murale.13 FRANÇAIS

• Débranchez toujours le cordon d’alimentation avant de déplacer ou d’installer le moniteur, pour éviter tout risque de décharge électrique.

• L’installation du moniteur au plafond ou sur un mur incliné pourrait le faire tomber et provoquer des blessures. Utilisez un support mural agréé par LG et contactez votre détaillant local ou une personne qualifiée.

• Évitez de trop serrer les vis. Vous risqueriez d’endommager le moniteur. Les dommages provoqués de cette manière ne sont pas couverts par la garantie du produit.

• Utilisez un support mural et des vis conformes aux normes VESA. Les dommages résultant de l’utilisation ou de la mauvaise utilisation de composants non appropriés ne sont pas couverts par la garantie du produit.

• Mesurée depuis l’arrière du moniteur, la longueur des vis ne doit pas excéder 8mm (0,3 po). Support mural Arrière du moniteur Vis standard : M4 x L10 Support mural Arrière du moniteur Max. 8mm (0,3po)14 FRANÇAIS

UTILISATION DU MONITEUR

• Les illustrations présentées dans ce manuel peuvent différer de votre produit. Appuyez sur le bouton ( / ) puis sélectionnez l’option d’entrée.

• N’appuyez pas sur l’écran de façon prolongée. Cela pourrait entraîner une distorsion de l’image.

• Évitez d’afficher une image fixe à l’écran pendant une période prolongée. Cela risque de provoquer une image rémanente. Configurez si possible un écran de veille.

• Branchez le cordon d’alimentation à une barre multiprise (3fiches) mise à la terre ou à une prise murale mise à la terre.

• Si vous allumez le moniteur dans une pièce à basse température, un scintillement peut se produire. Ce phénomène est tout à fait normal.

• Des points rouges, verts ou bleus peuvent apparaître sur l’écran. Ce phénomène est tout à fait normal. Connexion à un PC

• Ce moniteur est compatible avec la fonction Plug and Play*.

• Plug and Play : Fonction permettant d’ajouter un périphérique à un ordinateur sans devoir procéder à une reconfiguration ou à une installation manuelle des pilotes. Connexion HDMI Permet de transmettre les signaux vidéo et audio numériques de votre ordinateur au moniteur.

• L’utilisation d’un câble DVI à HDMI/DP(DisplayPort) à HDMI peut présenter des problèmes de compatibilité.

• Utilisez un câble certifié sur lequel est apposé le logo HDMI. Si vous utilisez un câble non certifié HDMI, l’écran peut ne pas s’afficher ou une erreur de connexion peut survenir.

• Types de câbles HDMI recommandés - Câble HDMI

haute vitesse - Câble HDMI

haute vitesse avec Ethernet Branchement du moniteur Connexion DisplayPort Permet de transmettre des signaux numériques audio et vidéo de votre PC vers le moniteur. Connectez votre moniteur prenant en charge DP à l’aide du câble DisplayPort. REMARQUES

• Il se peut qu’il n’y ait aucune sortie vidéo ou audio selon la version DP (DisplayPort) de votre PC. Connexion au réseau local Connexion au réseau local Branchez le routeur ou le commutateur au moniteur. REMARQUES

• Le câble LAN est vendu séparément.

• Vous pouvez utiliser les types de câbles LAN suivants: Standard: IEEE 802.3 ETHERNET

• Branchez le câble LAN et les périphériques pour utiliser le moniteur infonuagique.15 FRANÇAIS Connexion aux périphériques AV Connexion HDMI La connexion HDMI permet de transmettre des signaux numériques audio et vidéo de votre périphérique AV vers votre moniteur. REMARQUES

• L’utilisation d’un câble DVI à HDMI/DP(DisplayPort) à HDMI peut présenter des problèmes de compatibilité.

• Utilisez un câble certifié sur lequel est apposé le logo HDMI. Si vous utilisez un câble non certifié HDMI, l’écran peut ne pas s’afficher ou une erreur de connexion peut survenir.

• Types de câbles HDMI recommandés - Câble HDMI

haute vitesse - Câble HDMI

haute vitesse avec Ethernet Connexion aux périphériques Connexion au PC par câbleUSB REMARQUES

• Il est recommandé d’installer toutes les mises à jour de Windows afin de garder le système à jour avant de brancher le produit.

• Les périphériques sont vendus séparément.

• Un clavier, une souris ou un périphérique de stockageUSB peuvent être connectés au portUSB.

• La vitesse de chargement peut varier selon l’appareil.

Consignes relatives à l’utilisation d’un périphérique USB.

• Les périphériques de stockageUSB dotés d’un programme de détection automatique ou de leur propre pilote peuvent ne pas être pris en charge.

• Certains périphériques USB peuvent ne pas être pris en charge ou ne pas fonctionner correctement.

• Nous vous conseillons d’utiliser un concentrateur ou un disque dur USB doté d’une alimentation externe. (Si l’alimentation électrique n’est pas adaptée, le périphérique de stockage USB risque de ne pas être détecté correctement.) Connexion d’un casque d’écoute et d’un microphone Connectez les périphériques au moniteur dans le port pour casque d’écoute et microphone. REMARQUES

• Les périphériques sont vendus séparément.

• Selon les paramètres audio de l’ordinateur et du périphérique externe, les fonctionnalités du casque et des haut-parleurs peuvent être limitées.

• L’utilisation de prises d’écouteurs angulaires peut provoquer des problèmes lors de la connexion d’un autre périphérique externe au moniteur. Il est donc conseillé d’utiliser des prises d’écouteurs droites. Prise angulaire Prise droite (Recommandé)16 FRANÇAIS

PARAMÈTRES D’UTILISATEUR

• L’affichage à l’écran de votre moniteur peut différer légèrement des illustrations dans ce manuel. Activation du menu principal

Boutons du moniteur Paramètres du menu 1 Pour consulter le menu à l’écran, appuyez sur le bouton au bas du moniteur, puis entrez dans les Paramètres. 2 Utilisez les boutons pour régler chaque option. 3 Pour retourner au menu supérieur ou régler d’autres éléments du menu, appuyez sur le bouton ou / . 4 Si vous souhaitez sortir du menu OSD, appuyez sur le bouton . Les options de paramètres applicables sont indiquées ci-dessous.[Configuration Rapide] [Image] [Son] [Général] [Réinitialise]17 FRANÇAIS Configuration Rapide > [Configuration Rapide] Description [Luminosité] Permet de régler la luminosité de l’écran. [Contraste] Permet de régler le contraste des couleurs de l’écran. [Volume] Permet de régler le niveau du volume. REMARQUE

• Vous pouvez régler le mode [Sourdine] / [Arrêt sourdine] en appuyant sur la touche dans le menu [Volume]. [Ratio] Permet de régler le ratio de l’écran. [Large] Permet d’afficher la vidéo en grand écran, quelle que soit l’entrée du signal vidéo. [Original] Permet d’afficher la vidéo en fonction du format d’image du signal vidéo d’entrée. [SMART ENERGY SAVING] Économisez l’énergie en utilisant l’algorithme de compensation de la luminance. [Haut] Active [SMART ENERGY SAVING] et vous permet de réaliser des économies d'énergie grâce à cette fonction haute efficacité. [Bas] Active [SMART ENERGY SAVING] et vous permet de réaliser des économies d'énergie grâce à cette fonction faible efficacité. [Off] Désactive [SMART ENERGY SAVING]. REMARQUES

• Le [Ratio] est désactivé avec le signal entrelacé.

• Si vous réglez l’option [SMART ENERGY SAVING] sur [Haut] ou [Bas], la luminance du moniteur devient plus élevée ou plus faible selon la source.18 FRANÇAIS Image > [Image] Description [Mode Image] [Perso.] Permet à l’utilisateur de régler chaque élément. Le mode couleur du menu principal peut être ajusté. [Lecture 1] Ce mode permet de régler l’écran de la manière la plus adaptée pour le journal. Si vous voulez que l’écran soit plus lumineux, vous pouvez régler la luminosité dans le menu à l’écran. [Lecture 2] Ce mode permet de régler l’écran de la manière la plus adaptée pour le dessin animé. Si vous voulez que l’écran soit plus lumineux, vous pouvez régler la luminosité dans le menu à l’écran. [Photo] Optimise l’écran pour la consultation des photos. [Cinema] Optimise l’écran pour améliorer les effets visuels d’une vidéo. [Perception des couleurs] Ce mode est conçu pour les utilisateurs qui ne peuvent pas distinguer le rouge. Il permet aux utilisateurs ayant des problèmes avec ces deuxcouleurs de les distinguer facilement. REMARQUES

• Cette fonction est secondaire pour les utilisateurs ayant des problèmes de perception des couleurs. Si vous ressentez un inconfort, désactivez cette fonction.

• Cette fonction ne permet pas de distinguer certaines couleurs dans certaines images. [Jeux] Optimise l’écran pour la jouabilité. [Ajuster Image] [SUPER RESOLUTION+] [Haut] Affiche une qualité d’image optimisée pour les images parfaitement nettes. Recommandé pour les vidéos et jeux de haute qualité. [Moyen] Affiche une qualité d’image optimisée pour les images de netteté variable, favorisant le confort de visionnement. Recommandé pour les vidéos créées par utilisateurs et les vidéos non HD. [Bas] Affiche une qualité d’image optimisée pour les images que l’on veut plus lisses et naturelles. Recommandé pour les images fixes et qui se déplacent lentement. [Off] Recommandé pour le visionnement au quotidien. [SUPER RESOLUTION+] est désactivé si choix est sélectionné. [Netteté] Permet de régler la netteté de l’écran. [Niveau Noir] Permet de définir le niveau de décalage. (HDMI uniquement)

• Décalage: Référence pour les signaux vidéo. Le décalage désigne la couleur la plus sombre que peut afficher le moniteur. [Haut] Maintient le rapport de contraste actuel de l’écran. [Bas] Abaisse les niveaux de noir et élève les niveaux de blanc du rapport de contraste actuel de l’écran. [DFC] [On] Ajuste automatiquement la luminosité en fonction de l’écran. [Off] Désactive la fonction [DFC].19 FRANÇAIS > [Image] Description [Ajuster Jeu] [Temps de Réponse] Permet de définir le temps de réponse des images affichées en fonction du mouvement de l’image sur l’écran. Dans un environnement normal, il est recommandé de sélectionner [Rapide]. En cas de mouvements importants, il est recommandé de sélectionner [Faster]. L’utilisation de l’option [Faster] peut entraîner l’incrustation de l’image. [Faster] Permet de définir un temps de réponse plus rapide. [Rapide] Règle le temps de réponse à Rapide. [Normal] Règle le temps de réponse à Normal. [Off] N’utilise pas la fonction d’amélioration du temps de réponse. [Contrôle des noirs] Vous pouvez contrôler le contraste des noirs pour une meilleure visibilité dans les scènes les plus sombres. L’accroissement de la valeur du [Contrôle des noirs] éclaircit les niveaux de gris à l’écran. (Vous pouvez facilement distinguer les objets sur un écran de jeu sombre.) La réduction de la valeur du [Contrôle des noirs] assombrit les niveaux de gris et accroît le contraste dynamique à l’écran. [Ajuster Couleur] [Gamma] [Mode 1] [Mode 2] [Mode 3] Plus la valeur gamma est élevée, plus l’image devient sombre. Inversement, plus la valeur gamma est basse, plus l’image devient claire. [Mode 4] Si vous n’avez pas besoin de régler les paramètres gamma, sélectionnez [Mode 4]. [Températ.] [Chaud] Permet d’ajouter du rouge à la couleur de l’écran. [Moyen] Permet de définir la couleur de l’écran à mi-chemin entre le rouge et le bleu. [Froid] Permet d’ajouter du bleu à la couleur de l’écran. [Utilis.] L’utilisateur peut les personnaliser en rouge, en vert ou en bleu. [Rouge] Vous pouvez personnaliser les couleurs de l’affichage à l’aide des options [Rouge], [Vert] et [Bleu]. [Vert] [Bleu] [Six Couleurs] [Teinte] Ajuste le ton de l’écran. [Saturation] Règle la saturation des couleurs de l’écran. Plus la valeur est faible, moins les couleurs sont saturées et lumineuses. Plus la valeur est élevée, plus les couleurs sont saturées et foncées. [Réinitialise] [Réinitialise] Permet de rétablir les réglages des couleurs aux valeurs par défaut. [Annuler] Annule la sélection.20 FRANÇAIS Son > [Son] Description [MaxxAudio] [On] MaxxAudio® de Waves, lauréat d’un prix Technical GRAMMY Award®, offre un ensemble d’outils de traitement du son de qualité studio, pour une expérience d’écoute supérieure. [Off] Permet de désactiver la fonction [MaxxAudio]. [Paramètres MaxxAudio] La qualité du son peut être définie manuellement par l’utilisateur. [MaxxBass] Renforcement des basses. [MaxxTreble] Renforcement des aigus. [MaxxDialog] Amélioration des dialogues. [Maxx3D] Permet d’améliorer l’effet de son en trois dimensions. [Réinitialise] [Réinitialise] Permet de remettre la qualité de son au réglage initial. [Annuler] Annule la sélection. [Mode Nuit] [On] Vous permet de profiter d’un son riche et plein à bas volume. [Off] Permet de désactiver le [Mode Nuit]. Général > [Général] Description [Langue] Permet de définir la langue d’affichage du menu. [Veille Automatique] Cette fonction éteint automatiquement le moniteur si aucun mouvement n’est détecté sur l’écran sur une période de temps donnée. Vous pouvez définir le délai pour la fonction d’arrêt automatique. ([Off], [4H], [6H], et [8H]) (pour HDMI seulement) [OSD Verrouiller] Cette fonction désactive la capacité de configuration et de réglage des menus. [On] Active la fonction [OSD Verrouiller]. [Off] Désactive la fonction [OSD Verrouiller]. REMARQUE

• Permet de désactiver toutes les fonctions sauf [Luminosité], [Contraste], [Volume] et le menu [OSD Verrouiller].21 FRANÇAIS Réinitialise > [Réinitialise] Description [Voulez-vous réinitialiser les paramètres?] [Réinitialise] Permet de rétablir les paramètres par défaut. [Annuler] Annule la sélection.22 FRANÇAIS DÉPANNAGE Rien n’est affiché à l’écran. Le cordon d’alimentation du moniteur est-il branché? • Vérifiez que le cordon d’alimentation est correctement branché dans la prise de courant. Le témoin de fonctionnement est-il allumé? • Vérifiez la connexion du câble d’alimentation et appuyez sur le bouton d’alimentation. L’appareil est-il sous tension? Le témoin de fonctionnement est-il allumé?

• Modifiez l’entrée en appuyant sur la touche / . Le message [Pas de Signal] s’affiche-t-il? • Ce message apparaît lorsque le câble de signal est déconnecté ou manquant entre le PC et le moniteur. Vérifiez le câble et reconnectez-le. Le message [Coupure] s’affiche-t-il? • Ce problème survient lorsque les signaux transférés de l’ordinateur (carte graphique) excèdent la plage de fréquences horizontales ou verticales du moniteur. Reportez-vous à la section Caractéristiques du produitde ce manuel pour définir la fréquence appropriée. L’affichage est instable et vacillant. / Les images affichées sur le moniteur laissent des traces ombragées. Avez-vous sélectionné la résolution appropriée? • Si vous avez sélectionné la résolution HDMI 1 080i 60/50Hz (entrelacée), il est possible que l’écran scintille. Modifiez la résolution à 1 080p ou réglez la résolution recommandée.

• Si la carte graphique n’est pas réglée à la résolution recommandée (optimale), il peut en résulter un texte flou, un écran sombre, une zone d’affichage tronquée ou un mauvais alignement de l’écran.

• Les méthodes de configuration des paramètres peuvent varier selon l’ordinateur ou le système d’exploitation, et certaines résolutions peuvent ne pas être disponibles selon les performances de la carte graphique. Si c’est le cas, communiquez avec le fabricant de l’ordinateur ou de la carte graphique pour obtenir de l’aide. L’image reste-t-elle visible même lorsque le moniteur est éteint? • L’affichage d’une image fixe pendant une durée prolongée peut endommager l’écran et provoquer cette image rémanente.

• Pour prolonger la durée de vie du moniteur, utilisez un économiseur d’écran. L’écran affiche-t-il des points? • Lorsque vous utilisez le moniteur, il est possible que des points pixélisés (rouges, verts, bleus, blancs ou noirs) apparaissent à l’écran. Ce phénomène est normal sur un écran ACL. Il ne s’agit pas d’une erreur et cela n’a aucune incidence sur les performances du moniteur. Certaines fonctionnalités sont désactivées. Certaines des fonctions sont-elles indisponibles lorsque vous appuyez sur le bouton Menu?

• L’affichage à l’écran est verrouillé. Désactivez [OSD Verrouiller] dans [Général].23 FRANÇAIS Voyez-vous le message Moniteur non reconnu, moniteur Plug and Play (VESA DDC) détecté? Avez-vous installé le pilote de l’écran? • Assurez-vous d’installer le pilote de l’écran depuis notre site Web: http://www.lg.com.

• Assurez-vous que la carte graphique prend en charge la fonction Plug and Play. Aucun son en provenance du port pour casque. Les images s’affichent-elles sans son? • Assurez-vous que les connexions du port pour casque sont effectuées correctement.

• Essayez d’augmenter le volume avec les touches.

• Définissez la sortie audio du PC sur le moniteur que vous utilisez. (Les paramètres peuvent varier selon le système d’exploitation que vous utilisez.)24 FRANÇAIS

CARACTÉRISTIQUES DU PRODUIT

Profondeur des couleurs Prise en charge de la couleur 8bit. Résolution 1920x1080 @ 60Hz Sources d’alimentation Type d’alimentation 19 V 3,0 A Consommation électrique Mode de fonctionnement MNT uniquement: 23,6W (normale)* Avec PC: 38,2W (normale)* 77,1kWh (norme ENERGY STAR®)** Mode veille : ≤ 0,9 W *** Mode désactivé : ≤ 0,7 W *** Conditions environnementales Conditions de fonctionnement Température de 0 °C à 40 °C (de 32 °F à 104 °F) Humidité Moins de 80% Entreposage Température de -20 °C à 60 °C (de -4 °F à 140 °F) Humidité Moins de 85 % Adaptateur CA/CC DA-65G19, fabriqué par APD Entrée: 100 à 240V, 50 ou 60Hz, 1,6 A Sortie: 19 V 3,42 A Dimensions Dimensions du moniteur (largeur x hauteur x profondeur) Avec support Max. 553,8 x 512,9 x 240 (mm) 21,8 x 20,1 x 9,4 (po) Min. 553,8 x 382,9 x 240 (mm) 21,8 x 15,0 x 9,4 (po) Sans support 553,8 x 333,1 x 67,6 (mm) 21,8 x 13,1 x 2,6 (po) Poids (sans emballage) Avec support 6,1 kg 13,4 lb Sans support 4,0 kg 8,8 lb Ces caractéristiques peuvent être modifiées sans préavis. *La consommation électrique en mode activé est mesurée à l’aide de la norme de test LGE (tracé pur blanc, résolution maximale).

• Le niveau de consommation électrique peut varier en fonction des conditions de fonctionnement et de la configuration du moniteur. **La consommation électrique en mode activé est mesurée à l’aide de la norme de test ENERGY STAR®. (Seulement 24CK550W, 24CK551W) *** Le mode veille et le mode désactivé du PC sont mesurés en fonction des conditions par défaut du moniteur.25 FRANÇAIS Mode de réglage d’usine (mode prédéfini, PC) HDMI Mode prédéfini Fréquence horizontale (kHz) Fréquence verticale (Hz) Polarité (H/V) Remarques 640 x 480 31,469 59,94 -/- 640 x 480 37,5 75 -/- 720 x 400 31,468 70,08 -/+ 800 x 600 37,879 60,317 +/+ 800 x 600 46,875 75,0 +/+ 1024 x 768 48,363 60,0 -/- 1024 x 768 60,023 75,029 +/+ 1152 x 864 67,500 75,000 +/+ 1280 x 1024 63,981 60,02 +/+ 1280 x 1024 79,976 75,025 +/+ 1680 x 1050 65,290 59,954 -/+ 1920 x 1080 67,50 60 +/+26 FRANÇAIS Durée d’entrée (vidéo) Mode de réglage d’usine (Mode prédéfini) Fréquence horizontale (KHz) Fréquence verticale (Hz) HDMI Remarques 480P 31,5 60 O 576P 31,25 50 O 720P 37,5 50 O 720P 45 60 O 1080P 56,25 50 O 1080P 67,5 60 O Recommandé Caractéristiques du module Dual Band Wireless (AC3168) Réseau local sans fil Standard IEEE 802.11a/b/g/n/ac Gamme de fréquences Puissance de sortie (maximale) 2400 à 2483,5 MHz 5150 à 5725 MHz 5725 à 5850 MHz 15,5dBm 15,5dBm 15,5dBm Bluetooth Gamme de fréquences Puissance de sortie (maximale) 2400 à 2483,5 MHz 10dBm

• Comme la plage de fréquences peut varier selon le pays, l’utilisateur ne peut pas changer ou régler la fréquence de fonctionnement. Ce produit est configuré conformément au tableau des fréquences régionales.

• Par considération pour l’utilisateur, cet appareil doit être installé et utilisé en conservant une distance minimale de 20cm entre l’appareil et le corps.

• Identifiant FCC: PD93168NG

• Identifiant IC: 1000M-3168NG27 FRANÇAISCet appareil peut être utilisé dans toutes les régions. Veuillez lire le manuel d’utilisation attentivement et le conserver à portée de main. Veuillez noter que l’étiquette apposée sur le produit fournit des informations pour le soutien technique. AVERTISSEMENTS: cet équipement est conforme aux normes de classeA du CISPR32. Dans un environnement domestique, cet équipement peut causer des interférences radio. Modèle N° de série
