GS608v3 - Commutateur NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau
Marque	NETGEAR
Modèle	GS608v3
Nombre de ports	8 ports RJ-45
Débit des ports	10/100/1000 Mbps (Gigabit)
Interface réseau	Connecteurs RJ-45 pour 10BASE-T, 100BASE-TX, 1000BASE-T
Câble réseau	Catégorie 5e ou meilleur
Alimentation	Adaptateur secteur CC 12V, 1.0 A
Consommation électrique	4 W maximum
Dimensions (L × P × H)	177 × 117 × 31 mm
Poids	0,35 kg
Température de fonctionnement	0° à 40°C
Humidité de fonctionnement	10 % à 90 % sans condensation
Normes de conformité	CE Classe B, FCC Classe B, VCCI Classe B, C-Tick Classe B, KC B
Sécurité	Marquage CE, KC
Fonctions principales	Commutation Gigabit, Plug-and-Play, sans configuration
Voyants LED	Alimentation, liaison/activité par port
Installation	Brancher et utiliser, aucun logiciel requis
Nettoyage	Utiliser un chiffon sec et doux, débrancher avant
Entretien	Maintenir à l'abri de l'humidité et de la poussière
Réparabilité	Aucune pièce réparable par l'utilisateur, contacter le support technique
Support technique	Disponible sur support.netgear.com
Informations générales	Notice disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - GS608v3 NETGEAR

Comment brancher le commutateur ?

Branchez l'adaptateur secteur à la prise d'alimentation du commutateur, puis connectez vos appareils (ordinateurs, imprimantes) via des câbles Ethernet aux ports RJ-45. Les voyants s'allument pour indiquer la liaison. Aucune configuration logicielle n'est nécessaire.

Que signifient les voyants LED ?

Le voyant d'alimentation est allumé fixe lorsque l'appareil est sous tension. Pour chaque port, un voyant vert fixe indique une liaison à 1000 Mbps, orange fixe pour 10/100 Mbps, clignotant pour une activité réseau, et éteint signifie absence de lien.

Quelle vitesse réseau puis-je obtenir ?

Le commutateur supporte les vitesses 10, 100 et 1000 Mbps. La vitesse effective dépend de vos câbles (Cat5e ou supérieur recommandé) et des capacités de vos périphériques connectés.

Puis-je utiliser des câbles Cat5 ?

Il est fortement recommandé d'utiliser des câbles Catégorie 5e ou meilleur pour garantir le fonctionnement Gigabit. Les câbles Cat5 standard peuvent ne pas supporter le 1000 Mbps de manière fiable.

Comment réinitialiser le commutateur ?

Ce modèle ne possède pas de bouton de réinitialisation. Pour effectuer une réinitialisation, débranchez simplement le câble d'alimentation pendant quelques secondes, puis rebranchez-le.

Le commutateur est-il bruyant ?

Non, il est conçu sans ventilateur, donc il fonctionne de manière totalement silencieuse, ce qui le rend idéal pour un usage domestique ou en bureau.

Puis-je le monter au mur ?

Ce commutateur est prévu pour une utilisation sur une surface plane (bureau, étagère). Il n'inclut pas de supports de fixation murale ni de pattes de montage.

Quelle est la consommation électrique ?

La consommation maximale est de 4 watts, ce qui le rend très économe en énergie.

Comment nettoyer le commutateur ?

Avant le nettoyage, débranchez l'alimentation. Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez jamais de liquides ou de produits chimiques.

Où trouver le numéro de série ?

Le numéro de série se trouve sur une étiquette au dos du commutateur. Il vous sera nécessaire pour enregistrer votre produit sur le site my.netgear.com et accéder au support technique.

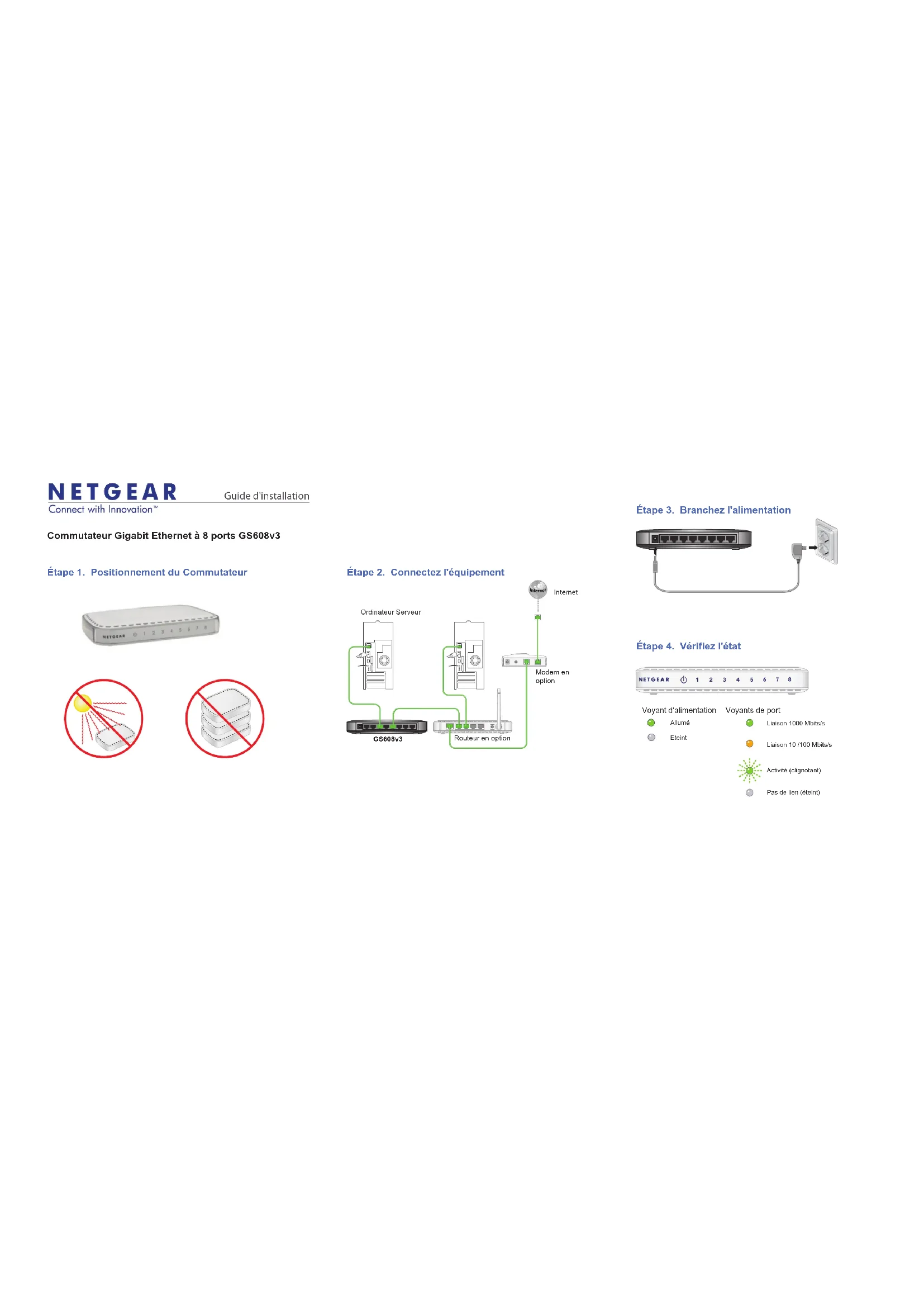

MODE D'EMPLOI GS608v3 NETGEAR

Étape 1. Positionnement du Commutateur

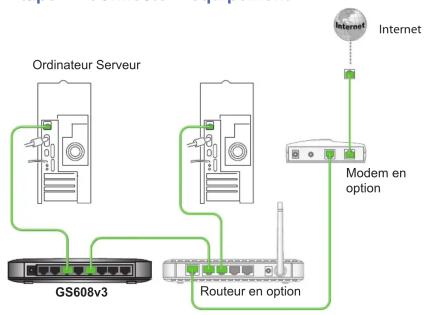

Étape 2. Connectez l'équipement

Étape 3. Branchez l'alimentation

Étape 4. Vérifiez l'etat

Voyant d'alimentation Voyants de port

Allumé

Eleint

Liaison 1000 Mbits/s
Liaison 10/100 Mbits

Activité (clignotant)

Pas de lien (eteint)

Specifications

Specification Description
Interface réseau Conne cateur RJ-45 pour 10BASE-T, 100BASE-TX, ou 1000BASE-T
Câble réseau Catégorie	5e (Cat 5e) ou meilleur cable Ethernet
Ports 8
Adaptateur secteur Entrée CC 12V @ 1,0 A
Consommation de courant	4W max.
Poids 0,35 kg (0,77 lb)
Dimensions(L × P × H)	177 mm x 117 mm x 31mm4,6 po. x 7 po. x 1,2 po.
Température de fonctionnement	0° à 40° C (32° à 104° F)
Humidity de fonctionnement	10%-90% d'humidité relative, sans condensation
Conformitéelectromagnétique	CE Classe B, FCC Classe B, VCCI Classe B, C-Tick Classe B,KC B
Homologations de sécurité	Marquage CE, KC

2011-16333-01

C

Septembre 2012

Pour consulir la déclaration de conformité complète, rendez-vous sur le site http://support.netgear.com/app/answers/detail/a/id11621/.

Conditions: NETGEAR se reserve le droit d'ajporer des modifications aux produits décrits dans ce document sans préviis avant d'en améliorer la conception, les fonctions opérationnelles et/ou la fiabilité. NETGEAR décise toute responsabilité quand aux conséquences de l'utilisation des produits ou des configurations de circuits décrits dans le present document.

Support technique

Après l'installation de votre périmérique, notez le nombre de série inscrit sur l'étiquette de votre produit. Il vous sera nécessaire pour enregistrer votre produit à l'adresse https://my.netgear.com.

Youve déss enregistrer votre produit avant de pouvoir utilise l'assistance téléphonique de NETGEAR. NETGEAR you recommend d'enregistrer votre produit sur le site Web de NETGEAR. Pour Obtirer mis mises à jour de produits et acceder au support Web, rendez-vous à l'adresse http://support.netgear.com.

Ce symbole a été apposse conformément à la directive européen 2002/96 sur la mise au rebut des Produits, Produits et Produits de l'Union Européenne (UOP) (Equipment), en cas de mise au rebut de ce produit dans un黏at membre de l'Union Européenne (UOP).

NETGEAR, le logo NETGEAR et Connect with Innovation sont des marques commerciales et/ou des marques déposées de NETGEAR, Inc. et/ou les filiales de NETGEAR et des États-Unis et/ou dans d'autres pays. Les établissements sont sujustifs à changeant sans préavis. Às autres marques et noms de produits sont des marques commerciales ou des marques déposées de leurs detenteurs respectifs. © NETGEAR, Inc. Tous droits réservés.
