Marque	Rainbow
Modèle	Power Nozzle SRX
Type de produit	Brosse motorisée pour aspirateur Rainbow
Compatibilité	Modèle RHCS19 Rainbow
Alimentation	Secteur via le boyau de l'aspirateur Rainbow
Double isolation	Oui
Utilisation	Intérieur, surfaces sèches uniquement
Contrôle du flux d'air	Positions ouverte (surfaces délicates) et fermée (autres surfaces)
Rouleau de brossage	Avec crins, remplaçable
Courroie	Remplaçable, fréquence recommandée tous les 12 à 18 mois
Fonctionnalités principales	Brossage motorisé, aspiration, contrôle de débit d'air
Entretien et nettoyage	Débrancher avant entretien, remplacer courroie si nécessaire, nettoyer les obstructions
Sécurité	Ne pas utiliser sur surfaces mouillées, ne pas aspirer de liquides inflammables, garder à l'écart des enfants non supervisés
Pièces détachées et réparabilité	Courroie de rechange incluse, autres pièces chez concessionnaire Rainbow
Pédale de déverrouillage	Oui, pour incliner la tête
Verrouillage en position verticale	Oui, pédale dédiée

FOIRE AUX QUESTIONS - Power Nozzle SRX Rainbow

Comment assembler le Power Nozzle SRX sur l'aspirateur Rainbow ?

Insérez l'extrémité inférieure de la tige dans l'ouverture située en haut du Power Nozzle, puis poussez jusqu'à entendre un déclic. Branchez ensuite le Rainbow et appuyez sur le bouton de mise en marche.

Que faire si la brosse du Power Nozzle ne tourne pas ?

Vérifiez d'abord la courroie : débranchez l'appareil, démontez la plaque de base, et remplacez la courroie si elle est cassée. Si la brosse est bloquée, retirez les objets étrangers. Si le roulement est endommagé, contactez un concessionnaire Rainbow.

Comment remplacer la courroie du Power Nozzle ?

Débranchez l'appareil. Retournez le Power Nozzle, appuyez sur les poussoirs de dégagement, retirez la plaque de base. Soulevez le couvercle de courroie, retirez la brosse, puis la courroie usée. Placez la nouvelle courroie sur la poulie de la brosse et la poulie du moteur, puis réassemblez.

Puis-je utiliser le Power Nozzle sur des sols durs polis ?

Non, le Power Nozzle NE doit PAS être utilisé sur des surfaces dures polies ou à finition brillante. Pour déplacer l'appareil sur ces surfaces, il doit être éteint, les tiges verrouillées en position supérieure, et incliné pour rouler sur ses deux roues arrière.

Comment régler le contrôle du flux d'air ?

Utilisez la commande de flux d'air : pour les surfaces délicates (moquettes, tapis en microfibre, matelas), positionnez les prises d'air sur OUVERTE. Pour les autres surfaces, fermez-les.

Le Power Nozzle ramasse mal, que faire ?

Vérifiez que la chambre à air n'est pas obstruée : débranchez, retirez l'obstruction et assurez-vous que l'air passe librement. Si les crins du rouleau sont usés, remplacez la brosse. Assurez-vous aussi que la plaque de base est bien verrouillée.

Puis-je utiliser le Power Nozzle à l'extérieur ?

Non, le Power Nozzle est conçu pour une utilisation à l'intérieur uniquement. Ne l'utilisez pas sur des surfaces mouillées ou à l'extérieur pour éviter les risques de décharge électrique.

Comment nettoyer et entretenir le Power Nozzle ?

Débranchez toujours l'appareil avant tout entretien. Retirez les obstructions éventuelles, nettoyez le rouleau de brossage et la plaque de base. Vérifiez régulièrement l'état de la courroie et remplacez-la si nécessaire.

Où puis-je trouver des pièces de rechange pour le Power Nozzle ?

Les pièces de rechange, comme les courroies et les rouleaux de brossage, sont disponibles chez les concessionnaires Rainbow agréés. Une courroie de rechange est incluse avec l'appareil.

Que faire si le moteur du Power Nozzle ne fonctionne pas ?

Vérifiez que la détente de la poignée du boyau est enfoncée et que les tiges sont bien connectées. Si le disjoncteur s'est déclenché, éteignez le Rainbow pendant 30 secondes puis rallumez. Si le problème persiste, contactez un concessionnaire.

MODE D'EMPLOI Power Nozzle SRX Rainbow

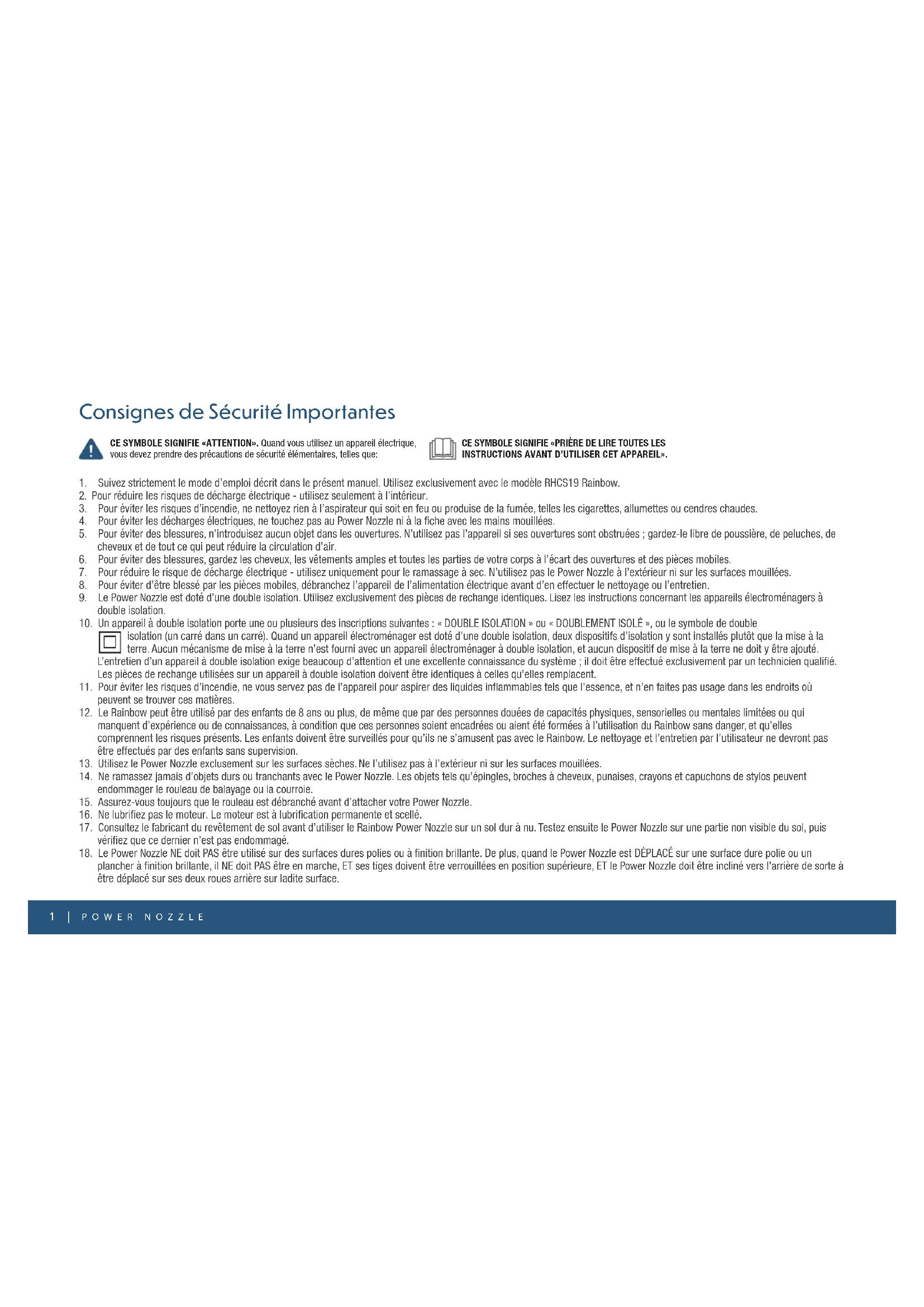

Consignes de Sécurité Importantes

CE SYMBOLE SIGNIFIE «ATTENTION», Quand vous utilisez un apparéil électrique, vous nevez prendre des précautions de sécurité élémentaires, telles que:

CE SYMBOLE SIGNIFIE «PRIÈRE DE LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL.

1. Suivez strictement le mode d'emploi décrit dans le present manuel. Utilisez exclusivement avec le modele RHCS19 Rainbow.
2. Pour réduire les risques de décharge électrique - utilisez seulement à l'intérieur.
3. Pour eviter les risques d'incendie, ne nettoyez rien à l'aspirateur qui soit en feu ou produit de la fumée, telles les cigarettes, allumettes ou cendres chaudes.
4. Pour éviter les décharges électriques, ne touche pas au Power Nozzle ni à la fiche avec les mains mouillées.
5. Pour évitier des blessures, n'introduisez aucun objet dans les ouvertures. N'utilise pas l'appareil si ses ouvertures sont obstruées ; gardez-le libre de poussière, de peluches, de cheveux et de tout ce qui peut réduire la circulation d'air.
6. Pour éviter des blessures, gardez les cheveux, les vêtements amples et toutes les parties de votre corps à l'écart des ouvertures et des pieces mobiles.
7. Pour réduire le risque de décharge électrique - utilisez uniquement pour le ramassage à sec. N'utilise pas le Power Nozzle à l'extérieur ni sur les surfaces mouillées.
8. Pour éviter d'être blessé par les pieces mobiles, débranchez l'appareil de l'alimentation électrique avant d'en effectuer le nettoyage ou l'entretien.
9. Le Power Nozzle est doté d'une double isolation. Utilisez exclusivement des pieces de rechange identiques. Lisez les instructions concernant les apparciels electroménagers à double isolation.
10. Un apparéil à double isolation porte une ou plusieurs des inscriptions suivantes : « DOUBLE ISOLATION » ou « DOUBLEMENT ISOLÉ», ou le symbole de double

Isolation (un carre dans un carré). Quand un apparil electroménager est doté d'une double isolation, deux dispositifs d'isoation y sont installés plôtôt que la mise à la terre. Aucun mecanisme de mise à la terre n'est fourni avec un apparil electroménager à double isolation, et aucin disposif de mise à la terre ne doit y être ajouté. L'entretien d'un apparil à double isolation exige beaucoup d'attention et une excellente reconnaissance du système ; il doit être effectué exclusivement par un technicien qualifié. Les pieces de rechange utilisées sur un apparil à double isolation doivent être identiques à celles qu'elles remplacent.

1. Pour évitier les risques d'incendie, ne vous servez pas de l'appareil pour aspirer des liquides inflammables tels que l'essence, et n'en faites pas usage dans les endroits où peuvent se trouver ces matières.
2. Le Rainbow peut etre utilise par des enfants de 8 ans ou plus, de meme que par des personnes douees de capacites physiques, sensorielles ou mentales limitees ou qui manquent d'experience ou de connaissances, a condition que ces personnes soient encadrées ou aient ete formes a l'utilisation du Rainbow sans danger, et qu'elles comprennent les risques present. Les enfants doivent etre surveillés pour quils ne s'amusent pas avec le Rainbow. Le nettoyage et I'entretien par I'utiliser ne devont pas etre effectués par des enfants sans supervision.
3. Utilisez le Power Nozzle exclusement sur les surfaces sèches. Ne l'utilise pas à l'extérieur ni sur les surfaces mouillées.
4. Ne ramassez jamais d'objets durs ou tranchants avec le Power Nozzle. Les objets tels qu'épinges, broches à cheveux, punaises, crayons et capuchons de stylos peuvent endommager le rouleau de balayage ou la courroie.
5. Assurez-vous toujours que le rouleau est débranché avant d'attacher votre Power Nozzle.
6. Ne lubrifiez pas le moteur. Le moteur est à lubrification permanente et scelle.
7. Consultez le fabricant du revetement de sol avant d'utiliser le Rainbow Power Nozzle sur un sol dur à nu. Testez ensuite le Power Nozzle sur une partie non visible du sol, puis vérifie que ce dernier n'est pas endommagé.
8. Le Power Nozzle NE doit PAS être utilisé sur des surfaces dures polies ou à finition brillante. De plus, quand le Power Nozzle est DEPLACE sur une surface dure polie ou un plancher à finition brillante, il NE doit PAS être en marche, ET ses tiges doivent être verrouillées en position supérieure, ET le Power Nozzle doit être incliné vers l'arrête de sorte à être déplace sur ses deux roues arrirée sur ladite surface.

Le Rainbow Power Nozzle

1. Pedale de déverrouillage
2. Bras pivotant
3. Pedale de verrouillage en position supérieure
4. Contrôle du flux d'air
5. Rouleau de brossage
6. Poussoirs de dégagement de la plaque de base

Contactez un concessionaire Rainbow pour le remplacement des courroies ou d'autres accessoires Power Nozzle.

Contrôle du Flux d'air

Le Power Nozzle est doté de la capacité de contrôler le débit d'air. Pour les surfaces délicaces, telles que les moquettes, tapis en microfibre et matelas, utilisez les prises d'air du Power Nozzle en position OUVERTE. Pour toutes les autres applications, utilisez le Power Nozzle avec les prises d'air en position FERMEE.

Surface Dure Polie Ou A Finition Brillante

MISE EN GARDE: Le Power Nozzle NE doit PAS être utilisé sur des étres utilisé sur les planchers polis ou à finition brillante.

De plus, quand le Power Nozzle est DEPLACE sur une surface dure polie ou un plancher à finition brillante, il NE doit PAS etre en marche ET ses tiges doivent etre verrouillées en position supérieure, ET le Power Nozzle doit etre incline vers l'arriere de sorte etre déplace sur ses deux roues arrirée sur laite surface.

Guide de Dépannage

Cot apparell electromenager de Rainbow a etouis a un test et a une verification exhaustifs. en cas de dificulte mineure, les procedres de depannage ci-apres peuvent alder a identifier et a corriger le probleme. Si you n'arrive pas a le resoudre, adressez-vous a un concessionnaire Rainbow pour la reparation. Toute procedure d'entrelien ne figurant pas dans laiste cidesous doitetre mise en oeuvre par un concessionnaire ou service agree par Rainbow.

A VERTISSEMENT : Debranche l'applieil de la prise electrique avant d'y efectuer toute operation d'entretien. Si vous négligez cette consigne, vous pouvez recevoir une decharge electrique ou etre tue.

PROBLÈME CAUSE POSSIBLE SOLUTION POSSIBLE
Le moteur du Power Nozzle ne fonctionne pas.	La détente de poignée n'est pas activée. Appuyez sur la détente de la poignée du boyau.
	Les tiges ne sont pas connectées. Assurez-vous que les tiges sont correctement connectées.
	Les connexions de tiges ne sont pas effectives. Assurez-vous que les tiges sont correctement adaptées.
	Le disjoncteur automatique de protection du moteur s'est déclenché. Éteignez le Rainbow. Laissez-le hors tension pendant 30 secondes. Remettez le Rainbow sous tension.
Le moteur du Power Nozzle fonctionne mais la Brosse ne tourne pas.	Courroie cassée. Débranchez l'appareil ; démonze la plaque de base ; vérifie que la Brosse peut tourner librement; remplacez la courroie.
La Brosse du Power Nozzle est coincée et ne peut être tournée à la main.	Objet étranger dans le logement à Brosse. Débranchez l'appareil ; démonze la plaque de base ; retirez l'objet étranger ; vérifie que la Brosse peut pivoter librement.
	Roulement endommagé. Adressez-vous à un concessionnaire ou un centre de service Rainbow. pour faire replacer le rouleau de brossage.
Le Power Nozzle ne ramasse pas bien les débris.	Chambre à air obstruée. Débranchez l'appareil ; retirez l'obstruction ; connectez-les au Rainbow ; vérifie que l'air passé librement à travers le boyau.
	Les crins ne touchent pas le tapis. Assurez-vous que la plaque de base est bien en position avant de la verrouilleur ; remplacez la Brosse si les crins sont devenus trop courts.

Assemblage et Utilisation du Power Nozzle

Assemblage

1. Avant d'utiliser le Power Nozzle, suivez les Instructions du Guide de démarrage rapide du Rainbow afin de préparer l'appareil.
2. Insérer l'extremité du bas de la tige muni de l'embout malde dans l'ouverture située au haut du Power Nozzle, Poussez vers le bas jusqu'à ce que le verrouillage du bouton produit un décid.

Utilisation

1. Branchez le Rainbow.
2. Appuyez sur le bouton de mise en marche. Le Rainbow demarre chaque fois en vitesse supérieure.
3. Pour le désengager de sa position verticale, appuyez du pied gauche sur le haut de la pédale de dégagement. Tirez ensuite vers l'arrière.
4. Pour activer le Power Nozzle, appuyez sur la détente du manche du boayu. Relâchéz la détente pour arrêté le Power Nozzle.
5. Guidez le Power Nozzle d'avant en arrêté sur laMQeurette pour des passes libres et facies.Laissez le Power Nozzle et le Rainbow se charger du travail.
6. Pour verrouiller le Power Nozzle en position verticale, appuyez du pied gauche sur la pédale de verrouillage à la verticale. Saissez ensuite l'assemblage de la tige et puisze-le en avant jusqu'à

ce que la tige soit complètement engagée par les sousquois de verwrougée. Enlevez le pied de la pédale.

1. Pour séparer le Power Nozzle de la tige, appuyez du pied sur le levier de dégagement situé au-dessus de la tige de pivot.

Remplacement de la Courroie du Power Nozzle

Pour les meilleurs résultats, nous sous consilions de rempacer la courrode de vot Rainbow Power Nozzle tous les 12 à 18 mols ou si vous remarquez une diminution du rendement de l'appareil. Vote Power Nozzle est livre avec une couroie de rechange, qui peut s'installer en quelques minutes seulement. La couroie de rechange est placée dans la pochette aménagée à cette fin sous le capot. Pour des courroies de rechange supplémentaires, veuillez contacter un revendeur Rainbow agree.

A VERTISSEMENT: Pour effectuer l'entretien, déconnectez toujours l'appareil de la prise électrique.

1. Mettez le Power Nozzle en position verticale renversée, Enforcez simultanément les deux poussOs de dégagement, tirez-les boulons poussOs vers le haut et tournez la plaque de base vers I'avant du Power Nozzle afin de la dégager.
2. Saisissez le couvercle de courroie pres de la courroie et tournez-le vers l'arriere de la plaque de base afin demettre la courrole et la poulie en laiton du moteur àdécouvert.
3. À l'aide d'un tourmeis plat, soulevez les deux extrémités du rouleau de brossage jusqu'à le dégager du Power Nozzle.
4. Retirez la courrode de la poule du moteur, puis le rouleau de brossage du Power Nozzle.
5. Mettez au rebut la couroie usée ou cassée et remplacez-la par une couroie neue. Alignez les rainures de la nouvelle couroie avec celles de la poulie centrale du rouleau de brossage.

6. Orientez le rouleau de brossage de sorte que les crins se presentent comme dans le Diagramme 8. Placez le rouleau de brossage et la courroie par-dessus la poull du moteur en laiton de sorte que les rainures de la nouvelle courroie soient alignées avec celles de la poull du moteur.

7. Notez les extrémités à forme octogonale du rouleau de brossage et les réceptacles à forme octogonale aménagés dans le Power Nozzle. Notez également les deux saillies d'alignment à côte des poches à forme octogonale du Power Nozzle. Tirez la brosse en avant afin d'éliminer le mou de la courrie pour que celle-ci ne glisse pas de la poulie. Positionner le rouleau de brossage de sorte que les capuchons d'extrémité à forme octogonale soient sur les saillies « d'alignement »

8. Appuyez avec vos pouces sur les capuchons d'extrémité vers l'avant jusqu'à ce que le rouleau de brossage s'enclenchée dans les réceptacles à forme octogonale du Power Nozzle. Vérifie que les capuchons d'extrémité à forme octogonale sont correctement logés dans les réceptacles correspondants. Faibles pivoter la brosse pour vous assurer que la courrole est correctement installée sur la poule du rouleau de brossage et sur la poule du moteur en laiton.
9. Fermez le couvercle de la courroie en le tournant vers l'avant et en l'encienchant.
10. Remontez la plaque de base, en vous assurant que les poussoirs avant et arrirre sont complètement engagés.
11. Le remplacement de la courrole est alors terminé.

3

5B

7B

10

4

6

8

Adressez-vous à un concessionnaire Rainbow pour le remplacement des courroies ou d'autres accessoires Power Nozzle.

5A

7A

9
