Type de produit	Thermostat à contact pour tuyauteries
Marque	Vemer
Modèle	Kont
Réglage de température	0 à +90 °C
Tolérance de température	±3 °C
Différentielle	4 °C ±2 °C
Gradient de température	< 1 °C/min
Température maximale de la tête	80 °C
Température maximale de la sonde	110 °C
Type de contact	Unipolaire, commutation (inverseur)
Débit sur les contacts	16 A (5) 250 Vca
Action du contact	1B (ouverture/fermeture selon borne)
Degré de protection	IP40
Classe d'isolation	II
Passe-câble	M20
Dimensions (L x l x H)	53,5 x 43 x 28,5 mm
Poids	Environ 200 g
Alimentation	Via le réseau électrique (aucune alimentation propre)
Fonctions principales	Régulation automatique de température pour chaudières, pompes et appareils thermiques
Installation	Fixation sur tuyauterie par collier à ressort fourni
Raccordement	Borne 1 : commune ; Borne 2 : ouvre le circuit à la température réglée ; Borne 3 : ferme le circuit
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Déconnecter l'alimentation avant toute intervention ; installation par personnel qualifié
Pièces détachées et réparabilité	Collier à ressort inclus ; pas de pièces réparables par l'utilisateur
Informations générales	Conforme aux directives UE 2014/35/UE (LVD) et 2014/30/UE (EMCD)

FOIRE AUX QUESTIONS - Kont Vemer

Comment installer le thermostat Vemer Kont sur une tuyauterie ?

Fixez le thermostat à la tuyauterie à l'aide du collier à ressort fourni. Retirez la poignée, dévissez les deux vis pour ouvrir le couvercle, passez les câbles dans le passe-câble M20, effectuez les raccordements selon le schéma (borne 1 commune, borne 2 ouvre le circuit, borne 3 ferme le circuit), puis replacez le couvercle, les vis et la poignée.

Quelles sont les températures maximales supportées par le thermostat Kont ?

La température maximale de la tête est de 80 °C et celle de la sonde est de 110 °C.

Quelle est la plage de réglage de température du Vemer Kont ?

Le thermostat peut être réglé de 0 à +90 °C.

Quelle est la différence entre les bornes 2 et 3 du thermostat Kont ?

La borne 2 ouvre le circuit lorsque la température réglée est atteinte, tandis que la borne 3 ferme le circuit à ce moment-là. La borne 1 est la commune.

Quel est le degré de protection du thermostat Vemer Kont ?

Le degré de protection est IP40, ce qui signifie qu'il est protégé contre la pénétration de corps solides de plus de 1 mm et non contre l'eau.

Puis-je utiliser le thermostat Kont pour commander une chaudière ou une pompe ?

Oui, il est particulièrement adapté au réglage automatique de chaudières, pompes et autres appareils thermiques.

Quelle est l'intensité maximale supportée par les contacts du thermostat ?

Les contacts supportent un débit de 16 A (5) 250 Vca.

Comment entretenir le thermostat Vemer Kont ?

Nettoyez-le avec un chiffon sec et non abrasif. Ne pas utiliser de produits chimiques ou d'eau.

Est-ce que le thermostat Kont est conforme aux normes européennes ?

Oui, il est conforme aux directives 2014/35/UE (LVD) et 2014/30/UE (EMCD), selon les normes EN 60730-1 et EN 60730-2-9.

Que faire si le thermostat ne fonctionne pas correctement ?

Vérifiez d'abord les connexions et que la charge est compatible. Si le problème persiste, faites appel à un personnel qualifié car l'appareil n'est pas réparable par l'utilisateur.

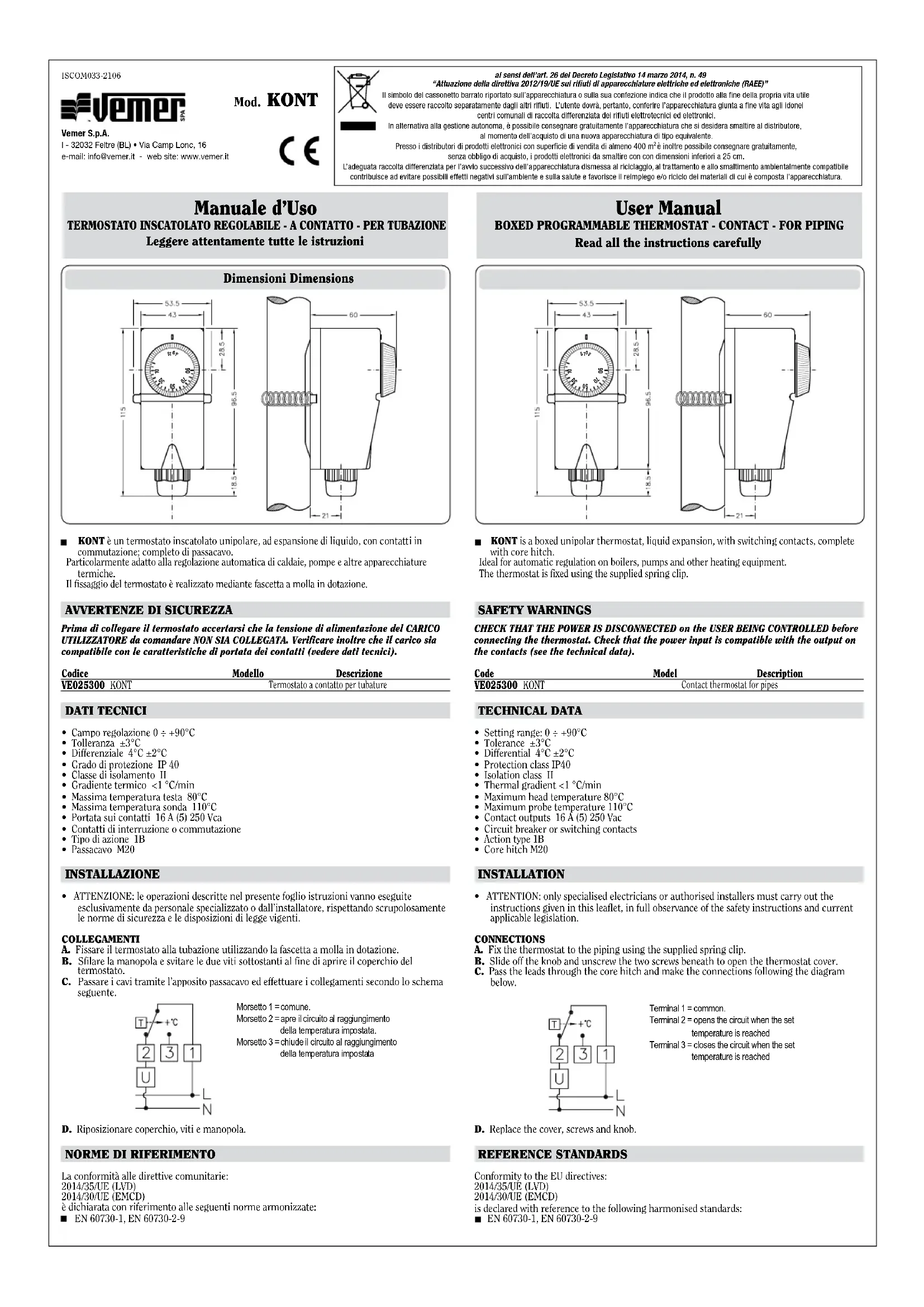

MODE D'EMPLOI Kont Vemer

Manuel d'Utilisation

BOÎTIER THERMOSTAT RÉGLABLE - À CONTACT - POUR TUYAUTERIE

Lire attentivement les instructions

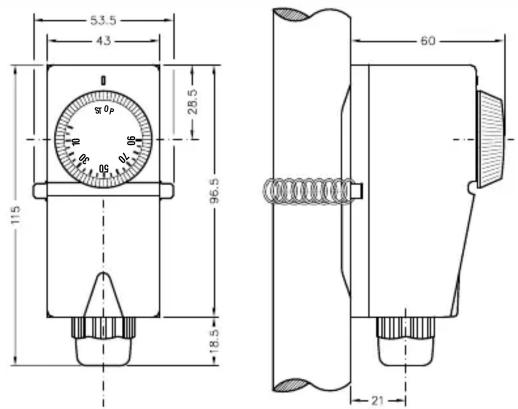

Dimensions Abmessungen

53.5 43 28.5 115 96.5 18.5 60 21

■ KONT est un boîtier thermostat unipolaire, à colonne de liquide, avec contacts de commutation; livré avec passe-câble.
Particulièrement adapté au réglage automatique de chaudières, pompes et autres appareils thermiques.
La fixation du thermostat est réalisée au moyen de collier à ressort fourni.

NOTICES DE SECURITE

Avant de relier le thermostat, s'assurer que la tension d'alimentation de la CHARGE UTILISATEUR à commander N'EST PAS RELIEE. Vérifier aussi que la charge est compatible avec les caractéristiques de débit des contacts (voir données techniques).

Référence

Modèle

Description

VE025300 KONT

Thermostat à contact pour tuyauteries

DONNEES TECHNIQUES

• Réglage température 0 ÷ +90^
  • Tolérance ±3°C
  • Différentielle 4°C ±2°C
  • Degré de protection IP40
• Classe d'isolation II
• Gradient de température < 1^ C/min
  • Température maximale tête 80°C
  • Température maximale sonde 110°C
  • Débit sur les contacts 16 A (5) 250 Vca
• Contacts d'interruption ou commutation
• Type d'action 1B
• Passe-câble M20

INSTALLATION

- ATTENTION: les opérations décrites dans cette feuille d'instruction doivent être effectuées exclusivement par du personnel spécialisé ou par l'installateur, en respectant scrupuleusement les normes de sécurité et les dispositions de loi en vigueur.

RACCORDEMENTS

A. Fixer le thermostat à la tuyauterie en utilisant le collier à ressort fourni.
B. Enlever la poignée et dévisser les deux vis situées au-dessous pour ouvrir le couvercle du thermostat.
C. Passer les câbles dans le passe-câble et effectuer les raccordements selon le schéma suivant.

D. Replacer le couvercle, les vis et la poignée.

NORMES DE REFERENCE

La conformité avec les directives de l'UE:

2014/35/UE (LVD)

2014/30/UE (EMCD)

est déclaré en référence aux normes suivantes:

■ EN 60730-1, EN 60730-2-9

Borne 1 = commune.

Borne 2 = ouvre le circuit à l'obtention

de la température réglée

Borne 3 = ferme le circuit à l'obtention

de la température réglée
