Caractéristiques	Détails
Type de produit	Chargeur de piles
Compatibilité	Piles rechargeables Shure
Nombre de piles chargées simultanément	4 piles
Type de batterie	NiMH
Tension de sortie	1.2 V par pile
Indicateur de charge	LED d'état de charge
Dimensions	Non spécifié
Poids	Non spécifié
Utilisation	Pour charger des piles utilisées dans les systèmes audio sans fil Shure
Maintenance	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes, ne pas ouvrir le chargeur
Garantie	Vérifier auprès du revendeur

FOIRE AUX QUESTIONS - SBC450 SHURE

Comment puis-je savoir si le SHURE SBC450 est correctement branché ?

Vérifiez que le voyant LED sur le chargeur est allumé. Si le voyant est éteint, assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne.

Pourquoi mes piles ne se chargent-elles pas dans le SHURE SBC450 ?

Assurez-vous que les piles sont compatibles avec le chargeur et qu'elles sont correctement insérées. Vérifiez également l'état des piles, car des piles endommagées ou usées peuvent ne pas se charger.

Quel est le temps de charge des piles avec le SHURE SBC450 ?

Le temps de charge dépend du type de piles utilisées. En général, cela prend entre 2 et 4 heures pour une charge complète.

Le SHURE SBC450 chauffe-t-il pendant l'utilisation ?

Il est normal que le chargeur chauffe légèrement pendant le fonctionnement. Cependant, s'il devient excessivement chaud, débranchez-le et vérifiez si les piles sont en bon état.

Puis-je charger des piles de marques autres que SHURE avec le SBC450 ?

Oui, le SHURE SBC450 est compatible avec d'autres marques de piles rechargeables, mais assurez-vous qu'elles sont de type NiMH ou Li-ion et qu'elles respectent les spécifications du chargeur.

Que faire si le voyant LED clignote sur le SHURE SBC450 ?

Un voyant LED clignotant indique généralement un problème avec les piles. Vérifiez leur état ou essayez de remplacer les piles par un autre ensemble pour voir si le problème persiste.

Le SHURE SBC450 fonctionne-t-il avec des piles non rechargeables ?

Non, le SHURE SBC450 est conçu uniquement pour charger des piles rechargeables. N'utilisez pas de piles non rechargeables, car cela peut endommager le chargeur.

Comment nettoyer le SHURE SBC450 ?

Débranchez le chargeur et utilisez un chiffon doux et sec pour nettoyer la surface. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

MODE D'EMPLOI SBC450 SHURE

Description générale 4

Caractéristiques 4

Accessoires fournis 4

Plus d'informations disponibles en ligne 4

Commandes et connecteurs 5

Branchements d'alimentation 6

Raccordement des émetteurs 6

Connexion d'appareils Shure à Wireless Workbench 7

Conseils de configuration 8

Contrôle des accus avec Wireless Workbench 8

Commande des émetteurs avec des stations d'accueil réseau 9

Connexion à un système de contrôle externe 10

Mises à jour du firmware 10

Mise à jour du firmware de l'émetteur avec une station de charge 10

Variantes 10

Caractéristiques 11

Homologations 11

1. LIRE ces consignes.
2. CONSERVER ces consignes.
3. OBSERVER tous les avertissements.
4. SUIVRE toutes les consignes.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS obstruer les ouvertures de ventilation. Laisser des distances suffisantes pour permettre une ventilation adéquate et effectuer l'installation en respectant les instructions du fabricant.
8. NE PAS installer à proximité d'une source de chaleur telle qu'une flamme nue, un radiateur, une bouche de chaleur, un poêle ou d'autres appareils (dont les amplificateurs) produisant de la chaleur. Ne placer aucune source à flamme nue sur le produit.
9. NE PAS retirer le dispositif de sécurité de la fiche polarisée ou de la fiche de terre. Une fiche polarisée comporte deux lames dont l'une est plus large que l'autre. Une fiche de terre comporte deux lames et une troisième broche de mise à la terre. La lame la plus large ou la troisième broche assure la sécurité de l'utilisateur. Si la fiche fournie ne s'adapte pas à la prise électrique, demander à un électricien de remplacer la prise hors normes.
10. PROTÉGER le cordon d'alimentation afin que personne ne marche dessus et que rien ne le pince, en particulier au niveau des fiches, des prises de courant et du point de sortie de l'appareil.
11. UTILISER UNIQUEMENT les accessoires spécifiés par le fabricant.
12. UTILISER uniquement avec un chariot, un pied, un trépied, un support ou une table spécifié par le fabricant ou vendu avec l'appareil. Si un chariot est utilisé, déplacer l'ensemble chariot-appareil avec précaution afin de ne pas le renverser, ce qui pourrait entraîner des blessures.

1. DÉBRANCHER l'appareil pendant les orages ou quand il ne sera pas utilisé pendant longtemps.
2. CONFIER toute réparation à du personnel qualifié. Des réparations sont nécessaires si l'appareil est endommagé d'une façon quelconque, par exemple : cordon ou prise d'alimentation endommagé, liquide renversé ou objet tombé à l'intérieur de l'appareil, exposition de l'appareil à la pluie ou à l'humidité, appareil qui ne marche pas normalement ou que l'on a fait tomber.
3. NE PAS exposer cet appareil aux égouttures et aux éclaboussements. NE PAS poser des objets contenant de l'eau, comme des vases, sur l'appareil.
4. La prise SECTEUR ou un coupleur d'appareil électrique doit rester facilement utilisable.
5. Le bruit aérien de l'appareil ne dépasse pas 70 dB (A).
6. L'appareil de construction de CLASSE I doit être raccordé à une prise SECTEUR dotée d'une protection par mise à la terre.
7. Pour réduire les risques d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.

8. Ne pas essayer de modifier ce produit. Une telle opération est susceptible d'entraîner des blessures ou la défaillance du produit.

9. Utiliser ce produit dans sa plage de températures de fonctionnement spécifiée.

Explication des symboles

	Attention : risque de choc électrique
	Attention : risque de danger (voir la remarque)
	Courant direct
	Courant alternatif
	Marche (alimentation)
	Équipement intégralement protégé par une DOUBLE ISOLATION ou une ISOLATION RENFORCÉE
	Veille
	Ne pas mettre l'équipement au rebut avec les déchets normaux

AVERTISSEMENT : Les tensions à l'intérieur de cet équipement peuvent être mortelles. Aucune pièce interne réparable par l'utilisateur. Confier toute réparation à du personnel qualifié. Les certifications de sécurité sont invalidées lorsque le réglage de tension d'usine est changé.

Description générale

Les stations de charge en réseau SBC450 et SBC850 permettent de surveiller, contrôler et charger 4 ou 8 émetteurs ULXD6 et ULXD8 équipés d'accus rechargeables Shure. Se connecter à un réseau pour modifier les réglages de l'émetteur et surveiller les accus rechargeables via le logiciel Wireless Workbench ^® ou SystmOn de Shure, ou via un système de contrôle de salle tiers.

Caractéristiques

• Compatible avec les émetteurs ULXD6 et ULXD8 utilisant des accus Shure rechargeables
• Régler facilement les paramètres de l'émetteur à l'aide d'un logiciel de contrôle Shure, tel que Wireless Workbench, et de systèmes de contrôle externes, tels qu'AMX ou Crestron
• Surveiller les informations sur l'accu rechargeable, telles que la santé, la température, l'état de charge et le cycle, à l'aide d'un logiciel de contrôle
• Mettre le logiciel de l'émetteur et de la station de charge à jour à l'aide de Shure Update Utility

Accessoires fournis

- Bloc d'alimentation PS60 (certains modèles disponibles sans bloc d'alimentation)

Plus d'informations disponibles en ligne

Un guide utilisateur complet est disponible en ligne à l'adresse suivante : pubs.shure.com.

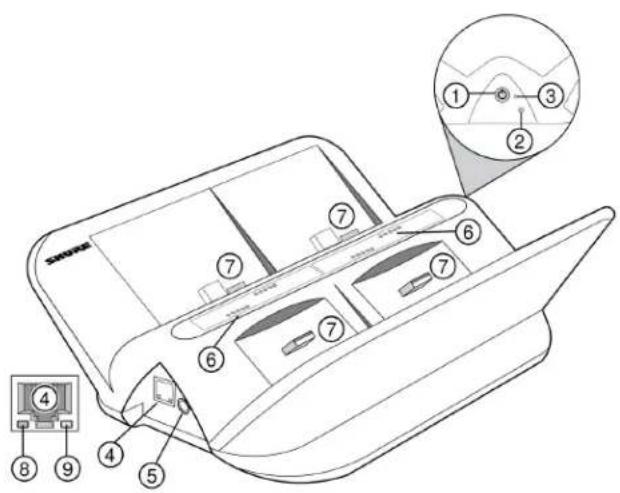

Commandes et connecteurs

① Bouton d'alimentation

Appuyer pour allumer le dispositif, appuyer sans relâcher pour l'arrêter.

② Bouton de réinitialisation

• Réinitialisation de la station de charge : appuyer sans relâcher sur le bouton de réinitialisation tout en allumant la station de charge pour rétablir les réglages usine. L'adressage IP est replacé sur Automatic. LED = vert continu.
• Réinitialisation de l'émetteur : placer les émetteurs dans les emplacements. Appuyer sans relâcher sur le bouton de réinitialisation pendant 5 secondes pour rétablir les réglages usine des émetteurs. LED de coupure du son des émetteurs = clignotantes.

③ LED d'alimentation

• Allumée = la station de charge est sous tension
- Teinte = la station de charge est hors tension

④ Port Ethernet

À raccorder à un réseau Ethernet pour permettre la commande et le contrôle d'appareils distants à l'aide de Wireless Workbench ou d'autres logiciels de contrôle.

⑤ Entrée d'alimentation

À raccorder au bloc d'alimentation.

⑥ LED d'état de l'accu

Chaque emplacement comprend 5 LED qui s'allument pour indiquer le niveau de charge de l'accu :

LED	Charge de l'accu en %
1	Clignotante : < 10 %Fixe : > 10 %
2	> 25 %
3	> 50 %
4	> 75 %
5	100 %

⑦ Emplacements de charge (USB 3.0)

Insérer tout émetteur ULXD6 ou ULXD8 équipé d'accus Shure rechargeables dans un emplacement pour commencer la charge.

⑧ LED de vitesse de liaison Ethernet (jaune)

• Éteinte = 10 Mb/s
  • Allumée = 100 Mb/s

⑨ LED d'état Ethernet (verte)

• Éteinte = pas de liaison au réseau
• Allumée = liaison au réseau établie
• Clignotante = liaison au réseau active

Branchements d'alimentation

1. Brancher le bloc d'alimentation à une prise secteur et à l'entrée d'alimentation de la station de charge.
2. La station de charge s'allume automatiquement lorsqu'elle est branchée à une source d'alimentation. Appuyer sans relâcher sur le bouton d'alimentation pour l'éteindre.

En cas de coupure de l'alimentation de la station de charge, l'alimentation des émetteurs est aussi coupée.

Raccordement des émetteurs

Insérer tout émetteur ULXD6 ou ULXD8 équipé d'accus Shure rechargeables dans un emplacement comme illustré :

La station de charge fournit l'alimentation nécessaire à la charge des accus de l'émetteur :

• 15 minutes = 1 heure d'utilisation
• 1 heure = chargé à 50 %
• 3 heures = chargé à 100 %

Remarque : en cas de coupure de l'alimentation de la station de charge, l'alimentation des émetteurs est aussi coupée. Les accus recommencent à se charger dès que l'alimentation est rétablie.

Connexion d'appareils Shure à Wireless Workbench

Wireless Workbench permet de commander et de contrôler les appareils sur le réseau. Pour commencer, visiter http://www.shure.com/wwb et télécharger le logiciel Wireless Workbench. Wireless Workbench communique avec les appareils connectés sur un réseau Ethernet standard.

Équipement requis : appareil Shure, ordinateur équipé de Wireless Workbench, câble Ethernet Cat 5 (ou supérieur) et routeur ou switch réseau

1. Raccorder l'appareil à l'ordinateur avec un câble Ethernet blindé de catégorie 5 (ou supérieure) pour garantir la fiabilité des performances du réseau. Si plusieurs appareils doivent être gérés, raccorder chaque appareil à un routeur ou switch réseau. Les LED du port Ethernet de l'appareil s'allument pour indiquer la connexion au réseau. Vérifier que les appareils Shure peuvent se détecter mutuellement en observant l'icône de connexion au réseau sur le panneau avant (l'emplacement varie).
2. Pour la plupart des applications, utiliser le mode Automatic (par défaut) de façon à ce que le switch ou routeur attribue une adresse IP à l'aide de l'adressage DHCP. Si aucun serveur DHCP n'est présent, les appareils reviennent à une adresse Lien-local dans la plage 169.254.xxx.xxx. Pour attribuer des adresses IP spécifiques, régler le mode IP sur Manual dans le menu Network.
3. Ouvrir le logiciel Wireless Workbench.
4. Sélectionner une interface réseau dans la fenêtre contextuelle. Choisir le réseau qui correspond le mieux au port Ethernet sur lequel les appareils sont raccordés.
5. L'appareil apparaît sur l'onglet Inventory quand la connexion a réussi.

Conseils de configuration

• Vérifier les paramètres de pare-feu pour faire en sorte que Wireless Workbench ait accès au réseau
• Utiliser plusieurs switch Ethernet pour étendre le réseau dans le cadre d'installations plus importantes

Pour de l'aide supplémentaire, consulter le menu Aide de Wireless Workbench ou visiter http://www.shure.com/wwb.

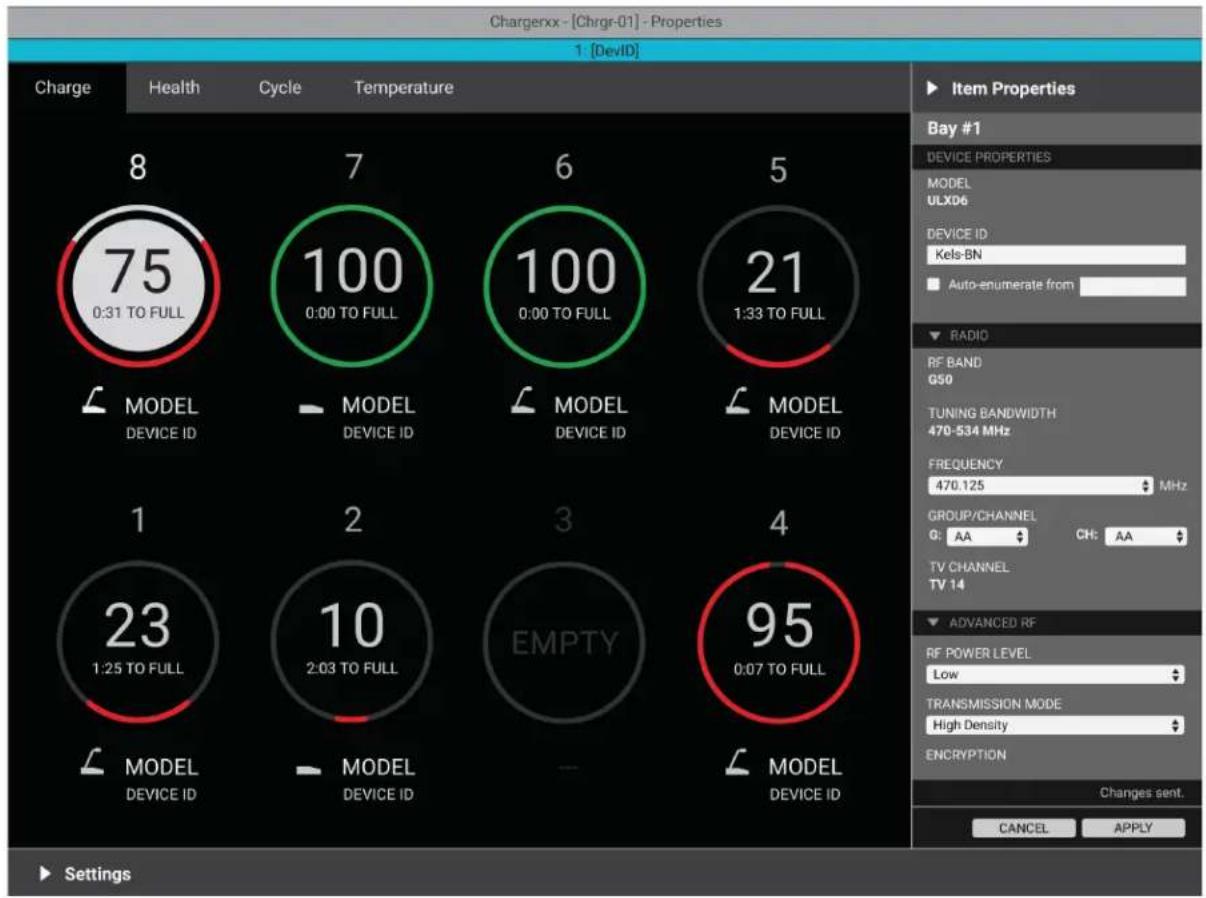

Contrôle des accus avec Wireless Workbench

Wireless Workbench affiche des informations détaillées sur l'accu de chaque émetteur.

Cliquer sur l'onglet Inventory pour afficher la station de charge en réseau dans Wireless Workbench.

Chargerxx - [Chgr-01] - Properties 1 [DevID] Charge Health Cycle Temperature 8 7 6 5 75 100 100 21 0:31 TO FULL 0:00 TO FULL 0:00 TO FULL 1:33 TO FULL MODEL MODEL MODEL MODEL DEVICE ID DEVICE ID DEVICE ID DEVICE ID 1 2 3 4 23 10 EMPTY 95 1:25 TO FULL 2:03 TO FULL 0:07 TO FULL MODEL MODEL MODEL DEVICE ID DEVICE ID DEVICE ID ► Item Properties Bay #1 DEVICE PROPERTIES MODEL ULXD6 DEVICE ID Kels-BN Auto-enumerate from ► RADI RF BAND G50 TUNING BANDWIDTH 470-534 MHz FREQUENCY 470.125 MHz GROUP/CHANNEL Q: AA CH: AA TV CHANNEL TV 14 ► ADVANCED RF RF POWER LEVEL Low TRANSMISSION MODE High Density ENCRYPTION Changes sent. CANCEL APPLY ► Settings

Chaque onglet affiche différentes statistiques relatives aux accus :

Charge

Affiche la charge en pourcentage de la capacité totale de l'accu. Affiche également le temps restant jusqu'à la charge complète.

Santé

Affiche la santé d'un accu sélectionné en pourcentage de la capacité de charge d'un accu neuf. La capacité de charge (autonomie de l'accu quand il est complètement chargé) décline suite aux cycles de charge répétés, au vieillissement ou aux conditions de stockage.

Cycle

Affiche le nombre de fois que l'accu a subi une décharge et une charge complète. Une charge après une décharge à moitié compte comme un demi-cycle. Une charge après une décharge d'un quart compte comme un quart de cycle.

Température

Affiche la température (en degrés Celsius et Fahrenheit) et l'état de l'accu.

Commande des émetteurs avec des stations d'accueil réseau

Revoir rapidement et contrôler les paramètres de l'émetteur par Wireless Workbench ou d'autres systèmes de contrôle externe.

Les réglages suivants peuvent être ajustés :

• Comportement ou luminosité du bouton et de la LED de coupure du son
• Filtre passe-haut
• Puissance RF
  • Verrouillage de l'alimentation
• État initial du chargeur
• Type d'accu
• Nom de l'appareil
• Nom de canal
  • Fréquence (WWB uniquement)
  • Mode normal ou haute densité
• Offset des appareils périphériques et col de cygne

1. Placer les émetteurs sur la station d'accueil. Contrôler que la station d'accueil est bien connectée au réseau et à Wireless Workbench.
2. Localiser la station d'accueil dans l'inventaire, puis faire un clic droit et sélectionner Properties.

3. Sélectionner un ou plusieurs émetteurs.

4. Modifier les paramètres de l'émetteur et sélectionner Appliquer. Les émetteurs sont maintenant prêts à l'emploi.

Connexion à un système de contrôle externe

Les stations de charge en réseau SBC450 et SBC850 se connectent à des systèmes de contrôle externes comme AMX ou Crestron via Ethernet. Utiliser un seul contrôleur par système pour éviter les conflits de message. Pour une liste complète des chaines de commande, visit the ULX-D product page at https://www.shure.com.

• Connexion : Ethernet (TCP/IP ; SBC450 ou SBC850 est le client)
• Port : 2202

Mises à jour du firmware

Les firmwares sont des logiciels intégrés à chaque appareil pour en contrôler les fonctionnalités. Régulièrement, de nouvelles versions de firmware sont développées pour incorporer des fonctions supplémentaires et apporter des améliorations. Pour tirer parti des améliorations en matière de conception, télécharger et installer les nouvelles versions de firmware à l'aide de l'outil Shure Update Utility.

Télécharger Shure Update Utility à l'adresse http://www.shure.com/suu.

Mise à jour du firmware de l'émetteur avec une station de charge

1. Placer les émetteurs sur la station de charge et vérifier que celle-ci est connectée au réseau.
2. Lancer Shure Update Utility pour rechercher les mises à jour du firmware.
3. Télécharger les mises à jour et cliquer sur Send Updates.

Variantes

Sauf indication contraire, elles incluent toutes un bloc d'alimentation.

Région	Modèle
États-Unis	SBC450-US ou SBC850-US
Argentine	SBC450-AR ou SBC850-AR
Brésil	SBC450-BR ou SBC850-BR
Europe	SBC450-E ou SBC850-E
Royaume-Uni	SBC450-UK ou SBC850-UK
Japon	SBC450-J ou SBC850-J
Chine	SBC450-CN ou SBC850-CN
Corée	SBC450-K ou SBC850-K
Taiwan	SBC450-TW ou SBC850-TW
Australie	SBC450-AZ ou SBC850-AZ
Inde	SBC450-IN ou SBC850-IN
Global	SBC450 (sans bloc d'alimentation)
Global	SBC850 (sans bloc d'alimentation)

Caractéristiques

SBC450/SBC850

ULXD6 and ULXD8 Durée de charge

15 minutes = 1 heure durée de fonctionnement; 1 heure = 50% chargé; 3 heures = 100% chargé

Interface réseau

Ethernet 10/100 Mb/s

Alimentation

15 V c.c. @ 4,0 A

maximum, provenant d'un bloc d'alimentation externe (pointe positive)

Boîtier

Plastique moulé, Alliage de zinc moulé

Dimensions

SBC450	82,1 mms x 224,4 mms x 192 mms (3,23 po x 8,83 po x 7,56 po), H x L x P
SBC850	82,1 mms x 392 mms x 192 mms (3,23 po x 15,43 po x 7,56 po), H x L x P

Poids

SBC450	1,59 kg (3,51 lb)
SBC850	2,67 kg (5,89 lb)

Plage de températures de fonctionnement

0^ C (32°F) à 45^ C (113°F)

Plage de températures de stockage

-29°C (-20°F) à 74°C (165°F)

Homologations

Autorisé sous couvert de vérification de la partie 15B des réglementations FCC.

Étiquette de conformité à la norme ICES-003 d'Industrie Canada : CAN ICES-3 (B)/NMB-3 (B)

Remarque : voir l'étiquette apposée au côté inférieur du boîtier du chargeur pour trouver les marquages FCC, CE, RCM et KC, ainsi que les caractéristiques électriques.

Conforme aux exigences des normes suivantes :

EN55032

EN55103-2

EN60065

Corée KN32/35

IEC 60065

Autorisation d'utilisation : Une licence officielle d'utilisation de ce matériel peut être requise dans certains pays. Consulter les autorités compétentes pour les exigences éventuelles. Tout changement ou modification n'ayant pas fait l'objet d'une autorisation expresse de Shure Incorporated peut entraîner la nullité du droit d'utilisation de l'équipement. La licence d'utilisation de l'équipement de microphone sans fil Shure demeure de la responsabilité de l'utilisateur, et dépend de la classification de l'utilisateur et de l'application prévue par lui ainsi que de la fréquence sélectionnée. Shure recommande vivement de se mettre en rapport avec les autorités compétentes des télécommunications pour l'obtention des autorisations nécessaires, et ce avant de choisir et de commander des fréquences.

AVERTISSEMENT : Danger d'explosion si une pile incorrecte est utilisée. Fonctionne sur piles AA uniquement.

AVERTISSEMENT

• Les accus risquent d'exploser ou d'émettre des matières toxiques. Risque d'incendie ou de brûlures. Ne pas ouvrir, écraser, altérer, démonter, chauffer au-dessus de 60 °C (140 °F) ou incinérer.
• Suivre les instructions du fabricant
• Utiliser uniquement un chargeur Shure pour recharger les accus rechargeables Shure
• AVERTISSEMENT : Danger d'explosion si l'accu est mal placé. Remplacer uniquement avec le même type ou un type équivalent.

• Ne jamais mettre les accus dans la bouche. En cas d'ingestion, contacter un médecin ou le centre anti-poison local

• Ne pas court-circuiter ; cela risque de causer des brûlures ou un incendie

• Ne pas charger ou utiliser des accus autres que les accus rechargeables Shure
• Mettre les accus au rebut de manière appropriée. Vérifier auprès du fournisseur local la manière appropriée de mettre au rebut les accus usagés.
• Les accus (bloc accu ou accus installés) ne doivent pas être exposés à une chaleur excessive, p. ex. lumière du soleil, feu ou similaire
• Ne pas immerger l'accu dans des liquides, tels que de l'eau ou des boissons.
• Ne pas installer ni insérer l'accu en inversant la polarité.
• Maintenir hors de portée des jeunes enfants.
• Ne pas utiliser d'accus anormaux.
• Emballer l'accu pour le transport.

Suivre le plan de recyclage régional en vigueur pour les accus, l'emballage et les déchets électroniques.
