WAR1900 - Chaîne Hi-Fi PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Relais sans fil pour système audio Wi-Fi
Marque	Philips
Modèle	WAR1900
Fonctions principales	Extension de portée sans fil jusqu'à 50 m en intérieur, connexion Wi-Fi entre le centre audio (WACS7000) et les satellites (WAK3300)
Alimentation	Adaptateur secteur (fourni)
Voyants LED	Alimentation (bleu), Sans fil (bleu)
Antenne	Antenne externe (fournie)
Mode de fonctionnement	Point d'accès (AP) par défaut
Paramètres réseau par défaut	IP: 192.168.1.3, DHCP activé, SSID: PHILIPS-EXTENDER, Canal 6, Sécurité WEP 128 bits
Compatibilité	Philips Streamium WACS7000, WAK3300
Température d'utilisation	Température ambiante (éviter chaleur excessive)
Humidité	Éviter l'humidité excessive, pluie et projections
Ventilation	Prévoir un espace libre autour de l'appareil
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas ouvrir l'appareil. En cas de problème, contacter un revendeur Philips.
Réinitialisation	Maintenir la touche RESET enfoncée pendant 5 secondes
Dimensions	Non spécifié dans la notice
Poids	Non spécifié dans la notice
Information écologique	Emballage recyclable. Ne pas jeter avec les déchets ménagers. Respecter la réglementation locale.
Contenu de l'emballage	Boîtier relais, adaptateur secteur, antenne, guide de mise en route

FOIRE AUX QUESTIONS - WAR1900 PHILIPS

Pourquoi le message 'OK for Extender...' ne s'affiche-t-il pas ?

Assurez-vous que le relais est en mode AP (point d'accès). Le sélecteur doit être réglé sur la position AP.

Comment puis-je déterminer si le relais fonctionne ?

Vérifiez la connexion en appuyant sur Menu > Information > Wireless > SSID sur le centre ou le satellite.

Pourquoi est-il difficile d'établir une connexion après avoir utilisé le relais ?

Réglez la distance entre le relais et le centre ou les satellites. Reportez-vous à la section 'Repositionnement' du guide.

Que faire si les voyants LED ne s'allument pas ?

Vérifiez que l'adaptateur secteur est correctement branché. Si le problème persiste, essayez une autre prise électrique.

Quelle est la portée maximale du relais ?

La portée maximale en intérieur est d'environ 50 mètres, mais peut varier selon l'environnement (murs, interférences).

Comment réinitialiser le relais aux paramètres d'usine ?

Maintenez enfoncée la touche RESET pendant au moins 5 secondes. Les paramètres réseau reviendront aux valeurs par défaut.

Puis-je utiliser le relais avec d'autres systèmes que le WACS7000/WAK3300 ?

Ce relais est conçu spécifiquement pour les systèmes Philips Streamium. Son utilisation avec d'autres appareils n'est pas garantie.

Comment connecter le relais au WACS7000 ?

Placez les appareils côte à côte, branchez le relais, puis maintenez enfoncée la touche SAME ARTIST sur le centre jusqu'à ce que 'OK for Extender...' s'affiche. Faites de même sur le satellite.

Que faire en cas de perte de connexion Wi-Fi ?

Vérifiez la distance entre le relais et le centre/satellite. Essayez de repositionner le relais pour une meilleure réception.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit sur le site notice-facile.com ou sur le site de support Philips.

MODE D'EMPLOI WAR1900 PHILIPS

Guide de mise en route

Connexion au

WACS7000

Connexion au

WAK3300

Utilisation

PHILIPS

Contenu de l'emballage

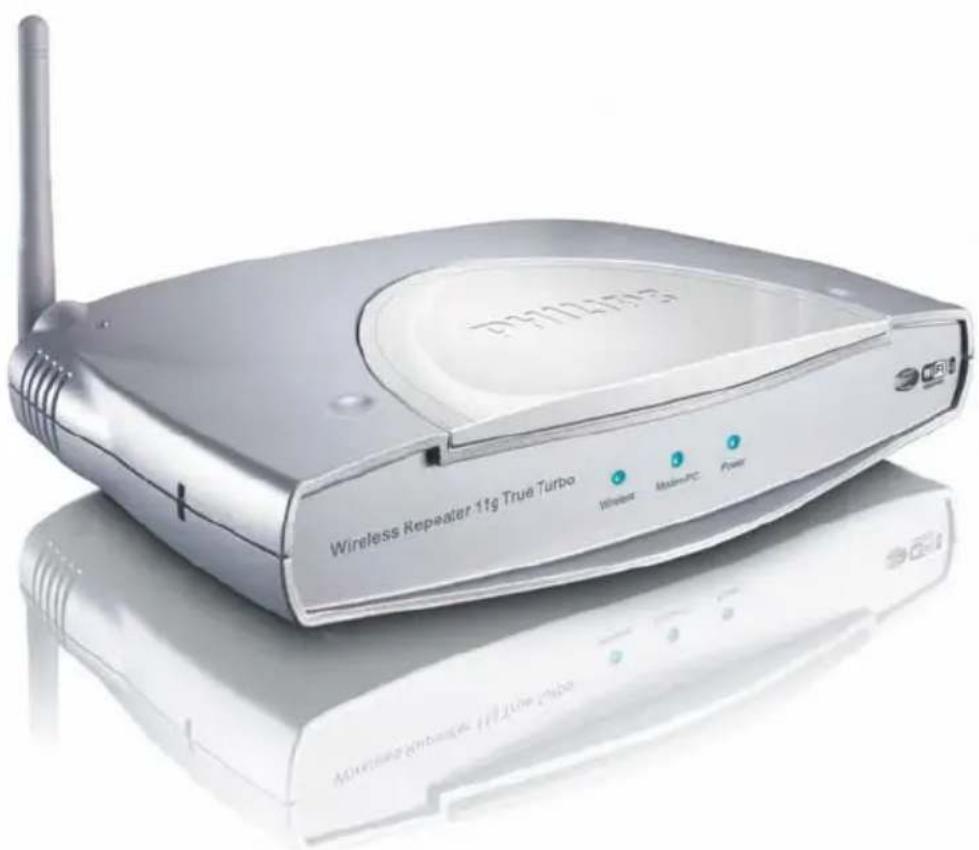

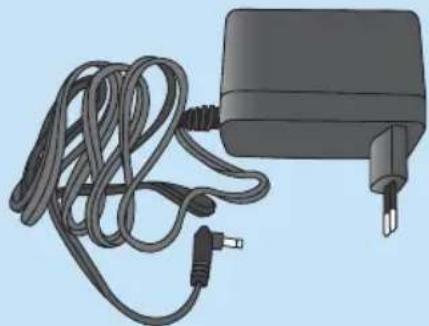

Boitier relais sans fil Adaptateur secteur

Antenne

Guide de mise en route

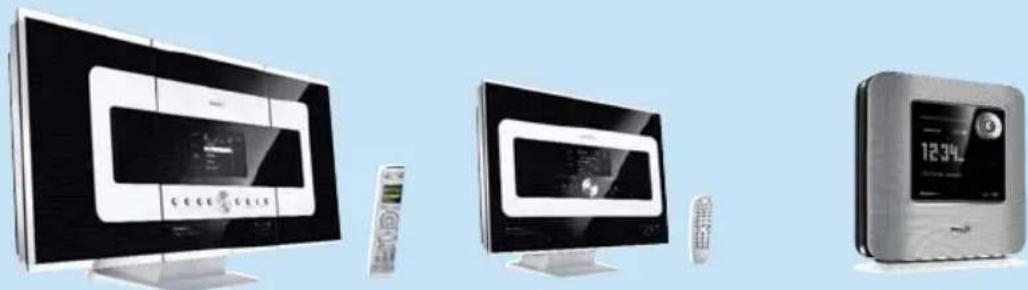

Streamium Audio Center/Satellite pris en charge

WACS7000 WAK3300

Connexion au WACS7000

Connectez le WARI900 au WACS7000

1

Placez le centre, le/les satellite(s) et le relais côte à côte sur une surface plane et stable

2

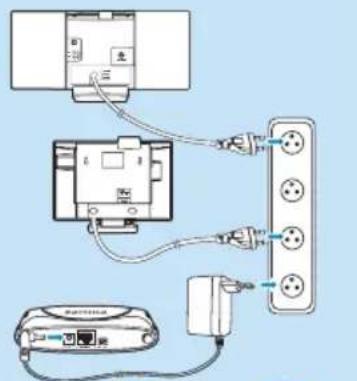

Branchez le centre et le/les satellite(s) sur le secteur.

L'écran HD apparait sur le/les satellite(s) lorsque ceux-ci sont connectés au centre

3

Montez l'antenne, puis branchez le relais sur une prise secteur.

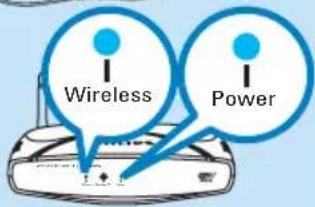

Lorsque le relais est pret à la connexion, les voyants Alimentation et Sans fil s'allument en bleu (après environ 10 à 15 secondes).

IMPORTANT!

Assurez-vous que le selecteur est regle sur la position AP.

4

Sur le centre, maintenance enforcée la touche SAME ARTIST jusqu'à ce que le message "OK for Extender..." (OK pour le relais) s'affiche.

5

Sur le/les satellite(s), maintenez enforcée la touche SAME ARTIST jusqu'à ce que le message "OK for Extender..."(OK pour le relais) s'affiche.

La procédure de connexion par l'intermédiaire du relais commence [ignorez le message " Center temporarily not available" (Centre temporairement occupe)].
L'écran HD s'affiche sur le/les satellite(s) lorsque ces derniers sont connectés au centre à l'aide du relais.

Remarque :

• La touche SAME ARTIST de la télécommande bidirectionnelle du WACS7000 ne dispose pas de cette fonction.

Repositionnement

1

Débranche le centre, la ou les stations et le reliais

2

Placez le centre, le ou les satellite(s) et le relais comme indiqué à droite :

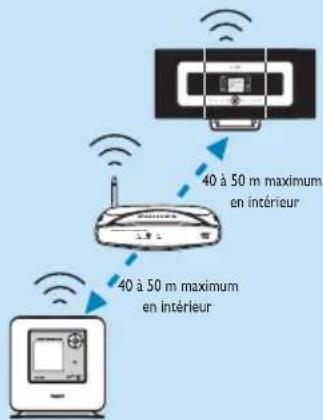

a. Pour le centre et un satellite

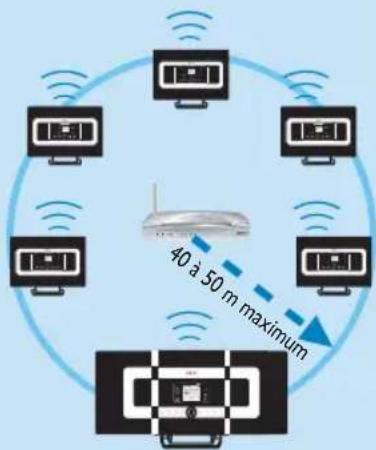

b. Pour le centre et plus d'un satellite

Dans ce cas, la distance maximale entre le relais et le centre/satellite est d'environ 50 m. Cette distance peut varier en fonction de la disposition de votre interieur.

3

Branchez le relais sur le secteur.

Levoyant Sans fil s'allume en bleu lorsque le relais est pret a etre connecte

4

Connectez le centre et le ou les satellite(s) à une prise secteur, commencez pas le centre, puis branchez le ou les satellite(s).

L'écran HD s'affiche sur le satellite lorsque cette dernière est connectée au centre à l'aide du relais.

• indique une réception optimale

• indique une réception minimale

Conseils!

• Reglez la distance entre le relais et le centre/satellite en fonction de la qualité de réception Wi-Fi.

40 à 50 m maximum en interieur

40 à 50 m maximum en interieur

a. Pour le centre et un satellite
b.Pour le centre et plus d'un satellite

Connectez le WARI900 au WAC7000

1

Montez l'antenne, puis branchez le relais sur une prise secteur.

Lorsque le relais est pret à la connexion, les voyants Alimentation et Sans fil s'allument en bleu (après environ 10 à 15 secondes).

IMPORTANT!

Assurez-vous que le selecteur est regle sur la position AP.

3

Sur le WAC7000, maintenez enforcée la touche SAME ARTIST jusqu'à ce que le message "OK for Extender..." (OK pour le relais) s'affiche.

Connexion du WAK3300 au WACS7000

1

Placez le WAK3300 a coté du WAC7000

2

Branchez le cordon d'alimentation du WAK3300 sur une prise murale.

3

Appuyez sur la touche de navigation ▲ ou ▼, puis sur ▷ pour sélectionner une langue et régler l'heure. Ensuite, sélectionnez " Streamium Audio Center Philips".

4

Assurez-vous que le WAC7000 est sous tension et en mode HD.

5

Sur le WAC7000

a. Appuyez sur MENU pour acceder à l'écran de menu
b. Appuyez sur la touche de navigation ou , puis sur pour afficher le menu Station Mgmt [Gestion du/des satellite(s)].
c. Appuyez sur ou , puis sur pour selectionner Add New Station (Ajouter un nouveau satellite).

Le mode d'installation est alors activé. Le système tente de détecter le nouveau satellite.

Sur le WAK3300

a. Appuyez sur HOME pour afficher le menu principal, puis selectionnez le menu Settings (Paramétres) en appuyant sur la touche ▲ ou ▼, puis sur ▷.
b. Utilisez la touche de navigation ou , puis pour selectionner Network (Réseau), suivi de Quick Setup (Configuration rapide).

L'écran Select Network (Select. réseau) s'affich

c. Sélectionnez " Streamium Audio Center Philips "

6

Sur le WAC7000, appuyez sur STOP une fois l'ensemble des satellites détectés.

Repositionnement

1

Débranche le WARI900 et l'ensemble WAK3300/WAC7000.

2

Placez les WAR1900, WAK3300 et WAC7000 comme indiquedroite

3

Branchez le WARI 900 sur le secteur.

Levoyant Sans fil s'allume en bleu lorsque le système est pret a etre connecte

4

Branchez le WAK3300 et le WAC7000 sur le secteur.

Décovrez la liberté sans fil

Le relais permet de diffuser de la musique du centre vers le/les satellite(s) sur une distance plus élevé. La connexion d'un relais Wi-Fi à une position intermédiaire permet de faire passer les limites de réception des satellites de 30 à 100 m (selon l'environnement de la maison).

Bénéficiéz de toute la liberté d'un réseau sans fil

Pour plus d'informations sur l'exploitation du centre et/ou des satellites, consultez le manuel de l'utilisateur correspondant..

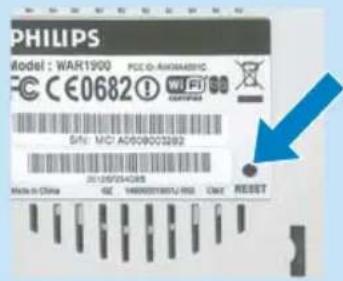

Réinitialisation

En cas de problème lors de la configuration de la connexion entre le relais et le WACS7000 ou le WAK3300, maintenez enforcée la touche RESET pendant au moins 5 secondes pour rétablier les paramétres par défaut du relais.

Configuration par défaut

Mot de passer
Mot de passer par défau Pas de mot de passer
Paramètres résea
Adresse IP AP 192.168.1.3
Serveur DHCP Activé
Sans fil
Sans fil Activé
SSID	PHILIPS-EXTENDER
Canal	6
Portée étendu Activé
Sécurité sans fil
Sécurité Activé
Mode WEP 128 bits
Méthode d'entrée HEX
WEP 5048494C49505331323358595A
Informations sur le routeur
Mode actuel Point d'accès

Utilisation

Foire aux questions

Q: Pourquoi le message " Ok for Extender... " ne s'affiche-t-il pas ?

A: Assurez-vous que le relais est en mode "AP".

Q: Comment puis-je déterminer si le relais fonctionne?

A: Vous pouvez vérifier la connexion en appuyant sur Menu >Information > Wireless >SSID (Menu >Informations > Sans fil >SSID).

Q: Pourquoi est-il tous jours difficile d'établier une connexion entre le centre et le ou les satellite(s) après avoir utilisé le relais ?

A: Reglez la distance entre le relais et le centre ou les satellites (s) (reportez-vous à la section "Repositionnement", étape 2).

Informations importantes concernant la sécurité

• Nous vous recommendons d'executer les étapes d'installation et de raccordement de l'appareil dans l'ordre exact décrit dans le manuel 'Guide de démarrage rapide'. Un respect strict des procédures décrites vous garantira les membres résultats et le moins de difficultés techniques.
• Avant d'utiliser le module d'extension sans fil WAR1900, nous vous recommendons de dire attentivement le Guide de demarrage rapide et de les conserve r a portee de main afin de pouvoir vous y referrer ulterieurement.
• Vous trouvrez les informations et les téléchargesements les plus recents concernant ce produit sur notre site internet www.philips.com/support.

Consignes de sécurité

• La partie radio assurant les applications sans fil n'est pas protégée contre les perturbations pouvant émaner d'autres services radio.
• N'exposez pas le système à une humidité excessive, à la pluie, au sable ou à des sources de chaleur.
• Protégez l'appareil de toute projection et de tout écoulement de liquide. Aucun object contenant du liquide (vases, etc.) ne doit y être déposé.
• Conserve l'appareil à l'abri des radiateurs, des apparciels de chauffage et des rayons directs du soleil.
• Prévoyez un espace libre suffisant autour de l'appareil afin d'assurer une ventilation appropriée.
• N'ouvrez pas l'appareil. En cas de difficultés techniques, contactez votre revendeur Philips.

Informations ecologiques

Tout matériel d'emballage superflu a ete omis. Nous avons fait tout notre possible pour que l'emballage se sépare aisément en trois parties distinctes : carton (la boite), mousse de polystyrene (tampon amortisseur) et polyethylene (sacs, feuille de protection en mousse). L'appareil est fait de matérielaux recyclables après demontage par une entreprise spécialisée. Veuillez respecter la reglementation locale concernant l'élimination des matérielux d'emballage, piles usages et équipement périm

Se débarrasser de votre produit usageé

Votre produit est conu et fabriqu avec des materiaux et des composants de haute qualite, qui peuvent etre recycles et utilisés de nouveau.

Lorsque ce symbole d'une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/ EC.

Veuillez vous informer du système local de séparation des déchets électriques et électroniques.

Veuillez agir selon les règles locales et ne pas jeter vos produits usages avec les déchets domestiques usuels. Jeter correctement votre produit usage aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

Limitation de responsabilité

Ce produit est fourni par Philips 'en l'etat' et sans garantie expresse ou implicite d'aucunecke, y compris (sans limitation) toute garantie implicite relative a I'aptitude du produit a etre commercialise et a etre utilise dans une application particuliere.

Philips ne sera enaucn cas tenue pour responsable de tous dommages directs, indirects, accessoires, speciaux, moraux ou consecutifs (y compris, sans limitation, l'achat de biens ou de services de remplacement, la perte d'informations, de données ou de bénéfices, ou l'interruption d'activités commerciales) causés d'unequelconque façon,quel que soit le principe de responsabilité invoque (responsabilité contractuelle, responsabilité stricte ou tort, y compris la négligence et tout autre tort), ou émanant d'unequelconque façon de l'utilisation du produit ou de l'incapacité à utiliser le produit, meme en cas de notification de la probabilité de tels dommages.

En outre, Philips ne garantit pas l'exactitude ou l'exhaustivite des informations, du texte, des graphiques, des liens ou des autres éléments fournis avec ou transmis par ce produit.
