GMR Fantom 256 - Radar de navigation GARMIN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de radar	Radar à impulsion
Fréquence	9.4 GHz
Portée maximale	Up to 96 nautical miles
Résolution	256 niveaux de gris
Puissance d'émission	40 W
Dimensions de l'antenne	24 pouces
Poids	10.4 kg
Interface de connexion	NMEA 2000
Utilisation recommandée	Navigation maritime, détection d'obstacles
Maintenance	Vérifier régulièrement les connexions et l'état de l'antenne
Sécurité	Respecter les normes de sécurité maritime lors de l'installation
Informations générales	Compatible avec les systèmes Garmin et autres appareils NMEA 2000

FOIRE AUX QUESTIONS - GMR Fantom 256 GARMIN

Comment installer le GARMIN GMR Fantom 256 ?

Pour installer le GARMIN GMR Fantom 256, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de monter l'antenne sur une surface solide et stable, et de respecter les recommandations de hauteur et d'angle.

Pourquoi mon GARMIN GMR Fantom 256 ne détecte-t-il pas les cibles ?

Vérifiez que l'antenne est correctement installée et que les connexions sont sécurisées. Assurez-vous également que le radar est allumé et que les paramètres de détection sont correctement configurés.

Quel type d'alimentation nécessite le GARMIN GMR Fantom 256 ?

Le GARMIN GMR Fantom 256 nécessite une alimentation de 10 à 32 V CC. Assurez-vous que votre système électrique est compatible avant de l'installer.

Comment mettre à jour le logiciel du GARMIN GMR Fantom 256 ?

Pour mettre à jour le logiciel, visitez le site Web de GARMIN et téléchargez la dernière version du logiciel. Suivez ensuite les instructions pour transférer la mise à jour sur l'appareil via une clé USB ou une connexion réseau.

Pourquoi le GARMIN GMR Fantom 256 émet-il un bruit anormal ?

Un bruit anormal peut être dû à un problème mécanique ou à une installation incorrecte. Vérifiez que l'antenne est propre et qu'aucun objet n'entrave son fonctionnement. Si le problème persiste, contactez le support technique.

Le GARMIN GMR Fantom 256 est-il compatible avec d'autres appareils GARMIN ?

Oui, le GARMIN GMR Fantom 256 est conçu pour être compatible avec d'autres appareils GARMIN, tels que les traceurs GPS et les écrans multifonctions. Assurez-vous que les appareils sont connectés via le réseau NMEA 2000 ou Ethernet.

Comment régler la sensibilité du GARMIN GMR Fantom 256 ?

La sensibilité peut être réglée via le menu des paramètres de votre appareil GARMIN connecté. Accédez aux réglages du radar et ajustez la sensibilité selon vos besoins.

Que faire si le GARMIN GMR Fantom 256 ne s'allume pas ?

Vérifiez d'abord les connexions d'alimentation pour vous assurer qu'elles sont sécurisées. Si le problème persiste, essayez de réinitialiser l'appareil en débranchant et rebranchant l'alimentation.

MODE D'EMPLOI GMR Fantom 256 GARMIN

Informations importantes relatives à la sécurité

AVERTISSEMENT

Le non-respect de ces avertissements, avis et mises en garde est susceptible de provoquer des blessures, d'endommager le bateau et l'appareil ou de dégrader les performances du produit.

Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre connaissance des avertissements et autres informations importantes sur le produit.

Le radar produit des rayonnements électromagnétiques. Pour éviter les blessures, la dégradation des performances du produit ainsi que les dommages au bateau ou à l'appareil, assurez-vous que le radar est installé conformément aux instructions de ce guide et que personne ne se trouve sur la trajectoire du faisceau radar avant la transmission. Lorsque le radar est installé et utilisé correctement, son usage est conforme aux dispositions de la norme ANSI/IEEE C95.1-1992 « Niveaux de sécurité relatifs à l'exposition humaine aux champs électromagnétiques RF ».

Pour éviter de vous endommager les yeux, ne regardez pas directement l'antenne de trop près lorsque le radar émet des signaux. En effet, les yeux sont la partie du corps la plus sensible aux rayonnements électromagnétiques.

Lorsque vous connectez le câble d'alimentation, ne retirez pas le porte-fusible en ligne. Pour éviter de vous blesser ou d'endommager le produit en l'exposant au feu ou à une chaleur extrême, le fusible approprié doit être placé comme indiqué dans les caractéristiques techniques du produit. De plus, la connexion du câble d'alimentation en l'absence du fusible approprié annule la garantie du produit.

ATTENTION

Cet appareil doit être utilisé uniquement comme une aide à la navigation. Ne tentez pas d'utiliser l'appareil à des fins exigeant une mesure précise de l'orientation, de la distance, de la position ou de la topographie, car un tel comportement peut entraîner des blessures ou endommager votre bateau.

Portez toujours des lunettes de protection, un équipement antibruit et un masque anti-poussière lorsque vous percez, coupez ou poncez.

Si vous ouvrez l'appareil, vous risquez de vous blesser et/ou d'endommager l'appareil. L'appareil ne contient aucune pièce pouvant être réparée par l'utilisateur. Il ne doit être ouvert que par un technicien de maintenance autorisé par Garmin ^® . Tout dommage résultant de l'ouverture de l'appareil par une personne autre qu'un technicien de maintenance autorisé par Garmin n'est pas couvert par la garantie Garmin.

AVIS

Lorsque vous percez ou coupez, commencez toujours par vérifier ce qui se trouve sur la face opposée de la surface de montage pour éviter d'endommager le bateau.

Outils requis

• Tournevis cruciforme numéro 2
- Clé hexagonale de 5 mm
- Perceuse
- Foret de 15 mm ( ^19/32 po)
- Foret de 32 mm (1 ^1/4 po) (facultatif)
- Clé de 17 mm ( ^21/32 po) et clé dynamométrique
- Fil de cuivre de 3,31 mm ^2 (12 AWG) pour relier le boîtier du radar à la masse et au convertisseur de tension si besoin (la longueur dépend de la distance séparant le radar de la masse)
• Mastic d'étanchéité

Considérations relatives au montage

Lorsque vous sélectionnez un emplacement de montage, tenez compte des considérations suivantes.

• Il est vivement recommandé de monter le radar hors de portée des membres d'équipage. La largeur du faisceau vertical doit passer au-dessus de leurs têtes. Pour éviter tout risque lié à des niveaux de radiofréquences (RF) dangereux, l'appareil doit être installé à la distance de sécurité indiquée dans les caractéristiques techniques du produit, suffisamment éloigné des membres d'équipage.
• L'appareil doit être installé à une hauteur suffisante par rapport à l'axe longitudinal du navire ; aucun objet ne doit faire obstacle au faisceau radar. En cas d'obstructions, les informations concernant certaines zones peuvent être inaccessibles ou incomplètes et de faux échos peuvent être générés. Plus l'emplacement d'installation du radar est élevé, plus la capacité de détection sera importante.
• L'appareil doit être installé sur une surface plane ou une plate-forme parallèle à la ligne de flottaison du navire, suffisamment résistante pour accueillir le poids de l'appareil. Le poids de chaque modèle et antenne est répertorié dans les caractéristiques techniques du produit.
• Vous devez installer l'appareil dans un endroit où il peut être branché à une source d'alimentation, à une prise de masse et au réseau Garmin Marine Network (Considérations relatives aux branchements et aux connexions, page 2).
• La largeur de faisceau du radar dans le plan vertical est de 11,5° au-dessus et 1,5° en dessous de l'élément rayonnant du radar. Sur les bateaux qui déjaugent en vitesse de croisière, cet angle peut être réduit de façon à ce que le faisceau pointe légèrement vers le bas par rapport à la ligne de flottaison lorsqu'il n'est pas utilisé. Des cales de réglage peuvent être éventuellement utilisées.

① ①

• L'appareil doit être installé à un emplacement éloigné des sources de chaleur telles que les cheminées et les lampes.
• L'appareil doit être installé à un niveau différent de celui des barres de flèche horizontales ou des barres traversières sur le mât du navire.
• Pour éviter toute interférence avec un compas magnétique, l'appareil doit être installé à la distance de sécurité au

compas indiquée dans les caractéristiques techniques du produit.

• Les autres composants électroniques et câbles doivent être installés à plus de 2 m (6,5 pi) de la trajectoire du faisceau radar.
• Les antennes GPS doivent être placées au-dessus ou en dessous de la trajectoire du faisceau radar.
• L'appareil doit être installé à au moins 1 m (40") de tout équipement de transmission.
• L'appareil doit être installé à au moins 1 m (40") de câbles transportant des signaux radio tels que des radios, câbles et antennes VHF.
• L'appareil doit être installé à au moins 2 m (6,5 pi) de radios à bande latérale unique.

Procédure d'installation

Préparation de la surface de montage du radar

Avant d'installer le radar, vous devez choisir un emplacement de montage adapté (Considérations relatives au montage, page 1).

1 Fixez le gabarit de montage fourni au niveau de l'emplacement de montage de votre choix, parallèlement à l'axe proue-poupe, comme indiqué sur le gabarit.
2 Percez les trous de montage à l'aide du foret de 15 mm ( ^19/_32 po).
3 Si vous devez faire passer les câbles réseau à travers la surface de montage, choisissez un endroit sur le canal central indiqué sur le gabarit, percez un trou de passage pour les câbles à l'aide d'un foret de 32 mm (1 ^1/4 po) et acheminez les câbles à travers la surface (facultatif) (Considérations relatives aux branchements et aux connexions, page 2).
4 Retirez le gabarit de montage de la surface.

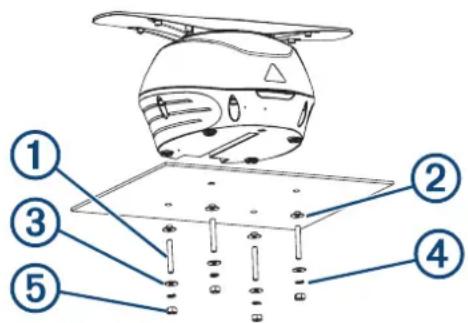

Montage du radar

Avant de fixer le radar, vous devez choisir un emplacement (Considérations relatives au montage, page 1) et préparer la surface de montage (Préparation de la surface de montage du radar, page 2).

1 Placez le radar sur la surface de montage, en alignant les trous à la base du radar sur les trous que vous avez percés lorsque vous avez préparé la surface de montage.
2 Appliquez le lubrifiant Petrolatum Primer sur les filetages des quatre tiges filetées
3 Insérez les tiges filetées à travers la surface de montage et la base du radar, puis fixez-les à l'aide d'une clé hexagonale de 5 mm.

Pour éviter d'endommager le piédestal, arrêtez de serrer les tiges filetées lorsque vous commencez à forcer.

4 Sous la surface de montage, placez les rondelles hautes en plastique incluses par-dessus les tiges filetées, puis dans les trous.
5 Positionnez les rondelles plates ③ les rondelles-freins et les écrous hexagonaux sur les tiges filetées.

6 Serrez les écrous hexagonaux à un couple de serrage de 14,7 Nm (11 lbf-pi.) pour fixer solidement le radar à la surface de montage, sans les endommager.

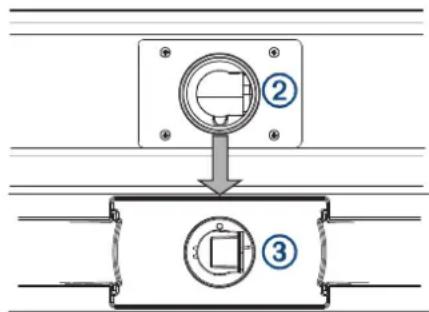

Installation de l'antenne

Avant d'installer l'antenne sur le radar, vous devez fixer solidement le piédestal (Montage du radar, page 2).

1 Retirez le capot de protection ① du guide d'ondes situé au sommet du piédestal.

2 Alignez le guide d'ondes du piédestal ② avec la prise située au bas de l'antenne ③ puis faites glisser l'antenne dans le piédestal.

3 Fixez l'antenne au piédestal en serrant les écrous hexagonaux sous l'antenne.
4 Serrez les écrous hexagonaux à un couple de serrage de 7,9 Nm (6 lbf-pi.) pour fixer l'antenne au piédestal, sans les endommager.

Considérations relatives aux branchements et aux connexions

Vous devrez peut-être percer des trous de 32 mm (1 ^1/4 po) pour acheminer les câbles d'alimentation, de réseau ou de mise à la masse.

• Quand vous acheminez plusieurs câbles par le même trou, vous devrez commencer par le câble réseau à cause de la taille du connecteur réseau.
• Une fois les câbles installés, vous devez colmater le trou avec du mastic d'étanchéité pour vous assurer que l'eau ne s'infiltre pas.

Si vous devez percer le trou dans un endroit visible, vous pouvez acheter des passe-câbles décoratifs auprès de Garmin ou d'un revendeur Garmin (facultatif).

• Si besoin, vous pouvez couper le passe-câbles pour ajuster sa taille et faire passer plusieurs câbles par le même trou.
• Ce passe-câble facultatif NE permet PAS de rendre l'assemblage étanche. Une fois les câbles installés, vous devez appliquer du mastic d'étanchéité au passe-câble pour vous assurer que l'eau ne s'infiltre pas.

Lors de l'installation des câbles, observez les recommandations qui suivent.

- Il n'est pas recommandé de couper le câble Garmin Marine Network, mais un kit d'installation est disponible à la vente

auprès de Garmin ou d'un revendeur Garmin si cette opération s'avère indispensable.

• Le câble de mise à la terre n'est pas inclus et doit être branché sur une prise de masse et non sur la borne négative de la batterie (Connexion du radar à la masse, page 4).
• Pour optimiser la sécurité, vous devez utiliser des colliers de serrage, des fixations et du mastic d'étanchéité appropriés pour positionner correctement le câble tout au long de son cheminement et s'il doit traverser une cloison ou le pont.
• Vous ne devez pas acheminer les câbles à proximité d'objets mobiles et de sources de chaleur, par des portes ou à fond de cale.
• Pour éviter les interférences avec d'autres appareils, évitez d'installer les câbles d'alimentation et réseau à proximité ou parallèlement à d'autres câbles, comme des câbles d'antenne radio ou des câbles d'alimentation. Si cela n'est pas possible, protégez les câbles à l'aide d'un conduit en métal ou d'une protection contre les interférences électromagnétiques.
• Le câble d'alimentation doit être installé le plus près possible de la source d'alimentation.

- Si une rallonge est nécessaire, vous devez utiliser la jauge appropriée du câble (Rallonge de câble d'alimentation, page 4).

- Des rallonges de câble installées de manière inappropriée peuvent entraîner des dysfonctionnements en raison d'une puissance d'émission insuffisante.

Connexion à l'alimentation via le convertisseur de tension

AVERTISSEMENT

Lorsque vous connectez le câble d'alimentation, ne retirez pas le porte-fusible en ligne. Pour éviter de vous blesser ou d'endommager le produit en l'exposant au feu ou à une chaleur extrême, le fusible approprié doit être placé comme indiqué dans les caractéristiques techniques du produit. De plus, la connexion du câble d'alimentation en l'absence du fusible approprié annule la garantie du produit.

AVIS

Ne réutilisez pas de convertisseurs de tension issus d'anciens modèles de radar Garmin, ni de convertisseurs de tension d'autres marques. L'utilisation d'un convertisseur autre que celui fourni avec le radar peut endommager le radar ou compromettre sa mise sous tension.

Certains modèles de radar nécessitent un convertisseur de tension pour fonctionner correctement. Si votre modèle était vendu avec un convertisseur de tension, il doit être installé afin que votre radar fonctionne normalement. Si votre modèle n'était pas vendu avec un convertisseur de tension, connectez directement le câble d'alimentation à la batterie du bateau (Raccordement à l'alimentation, page 3).

Lors de l'installation du convertisseur de tension pour un modèle de radar adapté, tenez compte des considérations suivantes.

• Le convertisseur de tension nécessite une tension en entrée de 10 à 32 V c.c.
• Il est recommandé d'installer le convertisseur de tension aussi près que possible de la source d'alimentation.
• Il est recommandé de connecter directement le câble d'alimentation du convertisseur de tension à la batterie. Si une rallonge est nécessaire, la jauge appropriée du câble doit être utilisée pour la longueur de la rallonge (Rallonge de câble d'alimentation, page 4).

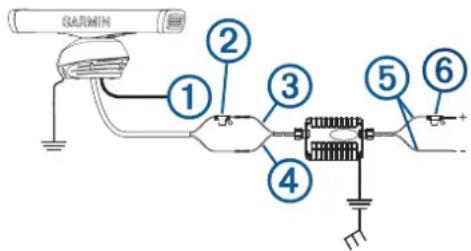

1	Vers le réseau Garmin Marine Network
2	Porte-fusible de 15 A
3	Rouge (+)
4	Noir (-)
5	Vers la batterie du bateau (de 10 à 32 V c.c.)
6	Porte-fusible de 30 A
±	Connexion à la terre

1 Acheminez le câble d'alimentation vers le radar et le convertisseur de tension.
2 Utilisez les manchons et un tube thermorétrécissable pour connecter le câble d'alimentation au convertisseur de tension.

Le câble d'alimentation du radar contient un fusible de 15 A qui ne doit pas être retiré lors de la connexion au convertisseur de tension.

3 Connectez le convertisseur de tension à la batterie du bateau par le biais du fusible de 30 A inclus.

Le fusible de 30 A entre le convertisseur de tension et la batterie s'ajoute au fusible de 15 A fourni sur le câble d'alimentation du radar. Pour un fonctionnement correct du radar, les deux fusibles doivent être installés.

4 Connectez le câble d'alimentation au port POWER du radar.

Raccordement à l'alimentation

AVERTISSEMENT

Lorsque vous connectez le câble d'alimentation, ne retirez pas le porte-fusible en ligne. Pour éviter de vous blesser ou d'endommager le produit en l'exposant au feu ou à une chaleur extrême, le fusible approprié doit être placé comme indiqué dans les caractéristiques techniques du produit. De plus, la connexion du câble d'alimentation en l'absence du fusible approprié annule la garantie du produit.

1	Vers le réseau Garmin Marine Network
2	Porte-fusible de 15 A
3	Vers la batterie du bateau (de 10 à 32 V c.c.)
±	Connexion à la terre

1 Acheminez le câble d'alimentation vers le radar et la batterie du bateau.

2 Connectez le câble d'alimentation à la batterie du bateau.
3 Connectez le câble d'alimentation au port POWER du radar.

Rallonge de câble d'alimentation

Il est recommandé de connecter directement le câble d'alimentation à la batterie. Si une rallonge est nécessaire, la jauge appropriée du câble doit être utilisée pour la longueur de la rallonge.

Vous devez utiliser des manchons et un tube thermorétrécissable pour créer une connexion étanche.

Distance Jauge du câble
3 m (9 pi 10 po) 3,31 mm^2 (12 AWG)
5 m (16 pi 4 po) 5,26 mm^2 (10 AWG)
6,5 m (21 pi 3 po) 6,63 mm^2 (9 AWG)
8 m (26 pi 2 po) 8,36 mm^2 (8 AWG)

Connexion du radar à la masse

Le radar doit être connecté de façon appropriée à la masse, à l'aide d'un fil en cuivre de 3,31 mm² (12 AWG) (non fourni).

1 Acheminez un fil en cuivre de 3,31 mm² (12 AWG) à une prise de masse et jusqu'au piédestal du radar.
2 Connectez le fil au connecteur de masse (±situé sur le piédestal à l'aide du manchon pré-installé ①

3 Enduisez la vis de masse et le manchon avec du mastic d'étanchéité.
4 Connectez l'autre extrémité du fil à l'emplacement de la prise de masse située sur le bateau, et enduisez la connexion avec du mastic d'étanchéité.
5 Sélectionner une option :

• Si votre radar n'était pas vendu avec un convertisseur de tension, aucune mise à la masse supplémentaire n'est nécessaire.
• Si votre radar était vendu avec un convertisseur de tension, passez à l'étape suivante.

6 Acheminez un autre fil en cuivre de 3,31 mm² (12 AWG) à une prise de masse et jusqu'au convertisseur de tension.
7 Desserrez une vis sur un angle du convertisseur de tension et fixez le fil en cuivre sur la vis.
8 Enduisez la vis et le fil du convertisseur de tension avec du mastic d'étanchéité.
9 Connectez l'autre extrémité du fil à l'emplacement de la prise de masse située sur le bateau, et enduisez la connexion avec du mastic d'étanchéité.

Considérations relatives au réseau Garmin Marine Network

Cet appareil se connecte aux périphériques Garmin Marine Network pour échanger des données radar avec les autres périphériques compatibles du réseau. Lors de la connexion à un appareil du réseau Garmin Marine Network, tenez compte des considérations suivantes.

- Un câble de réseau Garmin Marine Network doit être utilisé pour toutes les connexions de réseau Garmin Marine Network.

• Vous ne pouvez pas couper un câble Garmin Marine Network. Vous devez utiliser un câble plus long ou une rallonge si besoin.
• Des câbles et des rallonges pour le réseau Garmin Marine Network sont disponibles chez votre revendeur Garmin.

- Si besoin, vous pouvez utiliser un câble adaptateur Garmin Marine Network pour connecter cet appareil à votre traceur ou à un module d'extension de port réseau GMS™ 10.

Connexion à un câble Garmin Marine Network

1 Acheminez une extrémité du câble Garmin Marine Network jusqu'au radar.

REMARQUE : pour brancher le câble Garmin Marine Network inclus sur le port NETWORK du boîtier du radar de façon à ce qu'il passe derrière le cache du radar, vous devez utiliser un connecteur à 90 degrés. Si vous décidez de ne pas installer le cache du boîtier du radar, vous pouvez acheter un câble Garmin Marine Network doté d'un connecteur droit chez votre revendeur Garmin.

2 Connectez le câble au port NETWORK du radar.

AVIS

Faites attention lorsque vous branchez le câble sur le radar. Si vous essayez de brancher le câble sans observer l'angle adéquat, vous risquez d'endommager les broches du port NETWORK.

3 Faites pivoter la bague du câble dans le sens des aiguilles d'une montre pour fixer le câble au radar.

Installation d'un câble adaptateur Garmin Marine Network

Si besoin, vous pouvez utiliser le câble adaptateur Garmin Marine Network inclus pour connecter cet appareil à votre traceur ou à un module d'extension de port réseau GMS 10.

1 Connectez le câble Garmin Marine Network à l'appareil, puis acheminez-le jusqu'à votre traceur ou module d'extension de port.
2 S'il n'est pas déjà préinstallé, branchez l'adaptateur inclus à l'extrémité du câble Garmin Marine Network.
3 Connectez le câble adaptateur à votre traceur ou module d'extension de port.

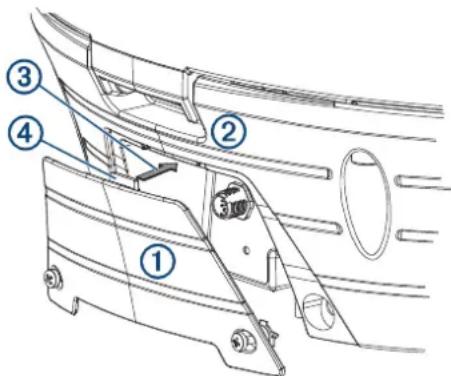

Installation du cache pour les câbles

Avant de pouvoir installer le cache, vous devez installer le radar, acheminer tous les câbles et les brancher au radar.

1 Placez le cache ① parallèlement au côté du piédestal . ②

2 Faites glisser le cache sur le piédestal ③ puis faites glisser la languette ④ dans la fente sur le piédestal.
3 Fixez le cache sur le piédestal à l'aide des vis fournies.

Fonctionnement du radar

Toutes les fonctions de ce radar sont commandées à partir de votre traceur Garmin. Reportez-vous à la section consacrée au radar du manuel d'utilisation de votre traceur pour obtenir des

instructions d'utilisation. Pour télécharger la dernière version du manuel, rendez-vous sur garmin.com/manuals.

Si vous disposez de plusieurs radars sur votre bateau, vous devez afficher l'écran du radar que vous souhaitez configurer.

Mise à jour du logiciel

Il est nécessaire de mettre à jour le logiciel du traceur Garmin lorsque vous installez cet appareil.

Si votre traceur est doté de la technologie Wi-Fi ^ , mettez à jour le logiciel à l'aide de l'application ActiveCaptain ^ sur un appareil Android ^TM ou Apple ^ compatible.

Si votre traceur n'est pas doté de la technologie Wi-Fi, mettez à jour le logiciel à l'aide d'une carte mémoire et d'un ordinateur Windows ^® ou Mac ^® .

Pour plus d'informations, rendez-vous sur support.garmin.com.

Spécification de la taille de l'antenne

Avant de pouvoir utiliser le radar sur votre système, vous devez spécifier la taille de l'antenne.

1 Allumez le radar et tous les périphériques connectés au réseau Garmin Marine Network. Vous êtes invité à sélectionner votre antenne sur les traceurs connectés.

REMARQUE : si le système entier est mis sous tension pour la première fois, l'écran de sélection d'antenne fait partie du processus de configuration initial.

2 Sélectionnez la taille de l'antenne installée pour chaque radar poutre installé sur le bateau.

ASTUCE : si vous devez indiquer une taille d'antenne différente, procédez comme suit. Affichez l'écran du radar que vous souhaitez modifier, sélectionnez Menu > Configuration du radar > Installation > Configuration antenne > Taille de l'antenne et faites votre choix.

Décalage de proue

Le décalage de proue compense l'emplacement physique du scanner du radar sur un bateau, si le scanner n'est pas aligné dans l'axe proue-poupe.

Mesure du décalage de proue potentiel

Le décalage de proue compense l'emplacement physique du scanner du radar sur un bateau, si le scanner n'est pas aligné dans l'axe proue-poupe.

1 A l'aide d'un compas magnétique, prenez un relèvement optique d'une cible immobile située à portée de vue.

2 Mesurez le relèvement de la cible sur le radar.

3 Si l'écart de relèvement est supérieur à ± 1°, définissez le décalage de proue.

Définition du décalage de proue

Avant de définir le décalage de proue, vous devez mesurer le décalage de proue potentiel.

Le paramètre de décalage de proue configuré pour être utilisé dans un mode de radar s'applique à tous les autres modes et au recouvrement radar.

1 Depuis un écran radar ou le recouvrement radar, sélectionnez Menu > Configuration du radar > Installation > Proue.

2 Sélectionnez Haut ou Bas pour régler le décalage.

Définition d'une position à l'arrêt personnalisée

Par défaut, l'antenne est arrêtée perpendiculairement au piédestal lorsqu'elle ne tourne pas. Vous pouvez modifier cette position.

1 A partir de l'écran de radar, sélectionnez Menu > Configuration du radar > Installation > Configuration antenne > Position à l'arrêt.

2 Utilisez la barre de curseur pour modifier la position de l'antenne lorsqu'elle est arrêtée, puis sélectionnez Retour.

Caractéristiques

Caractéristique Détail
Poids du piédestal 15,8 kg (34,8 lb)
Poids de l'antenne Antenne	1,2 m (4 pi.) : 5,2 kg (11,4 lb)Antenne 1,8 m (6 pi.) : 7,3 kg (16,0 lb)
Longueur du câble d'ali-mentation	15 m (49 pi 3")
Longueur du câble réseau 15 m (49 pi 3")
Vitesse de rotation de l'antenne	24 et 48 tr/minREMARQUE: l'antenne peut tourner à 48 tr/min uniquement lorsqu'elle est en mode portée unique, que MotionScopeTMest désactivé et que les paramètres de portée sont de 12 nm ou moins.
Vitesse du vent maximale 80 kn
Plage de températures De -15 à 55 °C (de 5 à 131 °F)
Humidité 95 % à 35 °C (95 °F)
Résistance à l'eau IEC 6052	9 IPX6 (protection contre les paquets de mer)
Précision du relèvement 0,25 degrés
Alimentation De 10 à 32 V c.c
Fusible Câble d'alimentation	du radar, sans convertisseur de tension : 15 A, à lameCâble d'alimentation du radar, avec convertisseur de tension (le cas échéant) : 30 A, à lame
Puissance d'entrée GMR Fantom 54 et 56	• Type : 65 W• Maximum : 170 W
Puissance d'entrée GMR Fantom 124 et 126	• Type : 80 W• Maximum : 185 W
Puissance d'entrée GMR Fantom 254 et 256	• Type : 150 W• Maximum : 260 W
Distance de sécurité du compas	300 mm (11,8 po)

Distance minimale de sécurité pour l'utilisation

Pendant la transmission, le radar doit être placé sur le bateau de manière à se trouver au moins à cette distance des occupants. La norme IEC 60936-1 clause 3-27.1 précise les distances maximales à partir de l'antenne auxquelles des niveaux de radiofréquences (RF) peuvent être observés.

Ces distances minimales de sécurité s'appliquent aux radars à antenne rotative et sont plus élevées quand l'antenne ne tourne pas. Si, pour quelque raison que ce soit, la rotation de l'antenne est bloquée, l'émetteur s'éteint automatiquement.

IMPORTANT : veillez à respecter la distance minimale pour une intensité de 100 W/m² entre l'antenne et l'utilisateur professionnel et la distance pour une intensité de 10 W/m² entre l'antenne et le grand public. En respectant ces distances, vous vous conformez aux limites d'exposition aux rayonnements à fréquence radioélectrique recommandées dans les environnements peuplés/non contrôlés.

Modèle 100 W/m2	50 W/m2 10 W/m2
GMR Fantom 54 0	12 m (4,72 po) 0	17 m (6,69 po) 0,3	8 m(14,96 po)
GMR Fantom 56 0	13 m (5,11 po) 0	18 m (7,09 po) 0,4	0 m(15,75 po)
GMR Fantom 124	0,19 m (7,48 po) 0	,26 m(10,24 po)	0,59 m(23,23 po)
GMR Fantom 126Modèle 100 W/m2	0,20 m (7,87 po) 050 W/m2	,28 m(11,02 po)10 W/m2	0,62 m(24,41 po)
GMR Fantom 254	0,27 m(10,63 po)	0,38 m(14,96 po)	0,85 m(33,46 po)
GMR Fantom 256	0,28 m(11,02 po)	0,40 m(15,75 po)	0,90 m(35,43 po)

Caractéristiques techniques de l'antenne

Caractéristique Mesure
Type Guide d'ondes à fentes	alimenté par une extrémité
Largeur de faisceau horizontal	Antenne de 1,2 m (4 pi) : 1,8 degréAntenne de 1,8 m (6 pi) : 1,25 degré
Lobes secondaires horizontaux	-23 dB ; ±10 degrés dans le faisceau principal-30 dB ; ±10 degrés hors du faisceau principal
Largeur de faisceau vertical	22 degrés
Polarisation Horizontale

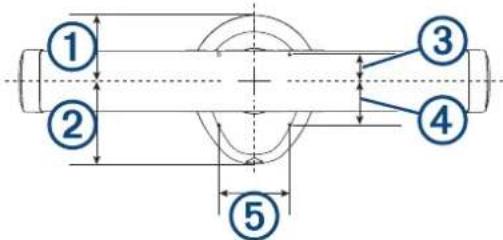

Dimensions

Elément Mesure Description
1	185,9 mm(7 5/16po)	Du centre de l'axe de rotation jusqu'àl'arrière du piédestal
2	234,7 mm(9 1/4po)	Du centre de l'axe de rotation jusqu'àl'avant du piédestal
3	86 mm(3 25/64po)	Du centre de l'axe de rotation jusqu'aucôté arrière des trous de montage
4	114 mm (4 1/2po)	Du centre de l'axe de rotation jusqu'aucôté avant des trous de montage
5	200 mm (7 7/8po)	Distance entre les trous de montage

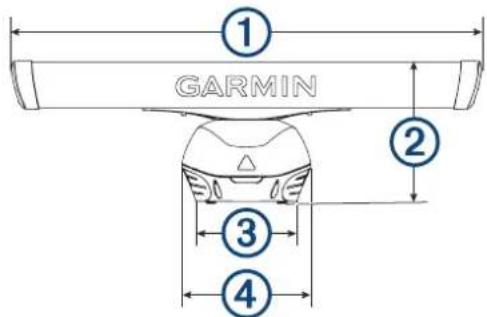

Elément Mesure Description
1	Modèles 4 pi. : 132,8 cm(16 pi 4^5/_4 po)Modèles 6 pi. : 193,8 cm(6 pi 4^5/_16 po)	Longueur de l'antenne
2	40,3 cm ( 15^7/_8 po) De la base du piédestal jusqu'ausommet de l'antenne.
3	28,6 cm ( 11^1/_4 po) Largeur	du piédestal à la base
4	36,4 cm ( 14^5/_16 po) Largeur	du piédestal au centre

Licence logicielle Open Source

Pour consulter la ou les licences logicielles Open Source utilisées pour ce produit, rendez-vous sur la page developer.garmin.com/open-source/linux/.

Installation et dépannage

Symptôme Causes possibles
Le radar ne s'allume pas. Le voyant DEL d'état n'est pas allumé.	• Le câble d'alimentation peut ne pas être connecté correctement à l'appareil ou à la batterie. Vérifiez tous les branchements.• Le fusible en ligne est peut-être défaillant. Vérifiez le fusible et remplacez-le si nécessaire.• La jauge du câble utilisée pour la rallonge du câble d'alimentation est peut-être trop petite par rapport à la longueur de la rallonge. Consultez le tableau de la section Rallonge de câble d'ali-mentation de ce guide pour vérifier que la jauge de câble correcte est utilisée (Rallonge de câble d'alimentation, page 4).
Le radar n'est pas disponible sur l'appareil Garmin ou sur les appareils connectés au réseau Garmin Marine Network.	• La mise sous tension du radar pose peut-être problème. Regardez le voyant DEL d'état.• Le logiciel de l'appareil est peut-être obsolète. Mettez à jour le logiciel de l'appareil ou du réseau Garmin Marine Network.• Le câble réseau peut ne pas être connecté correctement à l'appareil ou au réseau Garmin Marine Network. Vérifiez tous les branchements.• Si un connecteur réseau installable sur site a été utilisé, il a peut-être été installé de manière incorrecte. Vérifiez le connecteur.

Le voyant DEL d'état est situé sur l'étiquette du produit et peut aider à résoudre les problèmes d'installation.

Couleur et activité du voyant DEL d'état	Etat du radar
Rouge - fixe Le radar	est en cours de mise en route. Le voyant doit rester rouge pendant un bref instant, puis clignoter en vert.
Vert clignotant Le radar	fonctionne correctement.
Orange clignotant Le logiciel du radar est en cours de mise à jour.
Rouge - clignote-ment	Le radar présente une erreur. Contactez le service d'assistance produit Garmin pour obtenir de l'aide.

• Rendez-vous sur support.garmin.com pour obtenir de l'aide et des informations, et accéder aux manuels des produits, aux questions fréquentes, à des vidéos et à l'assistance client.
• Aux Etats-Unis, appelez le 913-397-8200 ou le 1-800-800-1020.
  • Au Royaume-Uni, appelez le 0808 238 0000.
  • En Europe, appelez le [phone].

© 2020 Garmin Ltd. ou ses filiales

Garmin ^7 et le logo Garmin sont des marques commerciales de Garmin Ltd. ou de ses filiales, déposées aux Etats-Unis d'Amérique et dans d'autres pays. GMR ^10 , Fantom ^11 , et MotionScope ^12 sont des marques commerciales de Garmin Ltd. ou de ses filiales. Ces marques commerciales ne peuvent pas être utilisées sans l'autorisation expresse de Garmin.
