GT40TM - Sondeur de pêche GARMIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sondeur de pêche
Marque	Garmin
Modèle	GT40TM
Technologie de sonde	Sonar à transducteur
Type de montage	Montage sur tableau arrière
Connectique	Câble à 4, 8 ou 12 broches
Alimentation	12 V CC
Mise à jour logicielle	Par carte mémoire SD
Outils d'installation	Perceuse, forets, clés hexagonales 13 mm, tournevis cruciforme n°2, ruban adhésif, mastic d'étanchéité
Accessoires inclus	Support de montage, vis, rondelles, colliers de serrage, passe-fil
Conditions d'utilisation	Eau calme, éviter turbulences
Précautions de sécurité	Porter des lunettes de protection, équipement antibruit, masque anti-poussière lors du perçage
Entretien	Vérifier l'absence de fuites après installation ; nettoyer avec un chiffon doux et sec
Enregistrement du produit	Sur le site my.garmin.com
Assistance technique	www.garmin.com/support ; téléphone selon région (USA: 913-397-8200, UK: 0808 238 0000, Europe: [phone])
Garantie	Ne pas couper le câble pour ne pas annuler la garantie
Mise à jour du logiciel	Télécharger depuis garmin.com/support/software/marine.html
Compatibilité	Fonctionne avec les traceurs Garmin
Fonction principale	Mesure de la profondeur et détection des poissons
Installation requise	Par un installateur qualifié de produits électroniques marins

FOIRE AUX QUESTIONS - GT40TM GARMIN

Comment installer le transducteur GT40TM sur le tableau arrière ?

Fixez d'abord le support à la sonde avec les vis M4 fournies, puis fixez le support au support de montage avec les boulons M8. Utilisez les repères fournis pour percer les trous d'implantation à environ 15 mm de profondeur. Appliquez du mastic d'étanchéité sur les vis avant de les fixer. Acheminez le câble en évitant les sources d'interférence électrique et installez le passe-fil si nécessaire.

Comment mettre à jour le logiciel du GT40TM ?

Téléchargez la mise à jour depuis garmin.com/support/software/marine.html sur un ordinateur Windows. Copiez le fichier sur une carte mémoire SD, puis insérez-la dans l'appareil après le démarrage complet. Suivez les instructions à l'écran et patientez quelques minutes. Ne retirez pas la carte avant le redémarrage complet.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse avec forets, de deux clés hexagonales de 13 mm, d'un tournevis cruciforme n°2, de ruban adhésif de protection et de mastic d'étanchéité.

Comment enregistrer mon produit Garmin ?

Rendez-vous sur my.garmin.com et remplissez le formulaire d'enregistrement en ligne. Conservez l'original de la facture ou une photocopie en lieu sûr.

Que faire si le signal du sondeur est perdu à haute vitesse ?

Revenez à la vitesse de perte du signal et tournez modérément. Si le signal s'améliore en tournant, réglez la sonde pour qu'elle dépasse de 3 mm supplémentaires sous le tableau arrière. Répétez le test jusqu'à résolution. Si le problème persiste, déplacez la sonde à un autre emplacement.

Où trouver de l'aide pour mon GT40TM ?

Consultez le site www.garmin.com/support pour une assistance par pays. Aux États-Unis, appelez le 913-397-8200 ou le 1-800-800-1020. Au Royaume-Uni, le 0808 238 0000. En Europe, le [phone].

Puis-je couper le câble du transducteur ?

Non, ne coupez jamais le câble de la sonde. Cela annulerait votre garantie.

Comment tester l'installation du transducteur ?

Mettez le bateau à l'eau et naviguez à vitesse réduite en observant le traceur. Augmentez graduellement la vitesse. Si le signal est perdu, notez la vitesse et ajustez la sonde comme décrit dans la notice. Vérifiez aussi l'absence de fuites autour des vis sous la ligne de flottaison.

Quelles précautions de sécurité prendre lors de l'installation ?

Portez toujours des lunettes de protection, un équipement antibruit et un masque anti-poussière lorsque vous percez, coupez ou poncez. Vérifiez la face opposée avant de percer ou couper.

Comment installer le passe-fil pour le câble ?

Placez le capot d'entrée du câble au-dessus du trou, orientez l'ouverture vers le bas, marquez les trous d'implantation et percez à 10 mm de profondeur. Colmatez le trou de passage avec du mastic d'étanchéité jusqu'à recouvrir le câble. Fixez le passe-fil avec les vis M4 fournies.

MODE D'EMPLOI GT40TM GARMIN

Instructions d'installation de la sonde avec montage sur tableau arrêté

Pour obtenir des performances optimales et éviter toute dépréciation du bateau, installez la sonde Garmin^® selon les instructions suivantes.

Lisez toutes les instructions d'installation avant de procéder à l'installation. Si vous rencontres des difficultés durant l'installation, contactez le service d'assistance produit de Garmin.

Enregistrement de l'appareil

Aidez-nous à mistroux vous servir en replissantès aujourd'hui notre formulaire d'enregistrement en ligne.

• Rendez-vous sur http://my.garmin.com.
• Conservez en lieu sur l'original de la facture ou une photocopie.

Contacter l'assistance produit Garmin

• Rendez-vous sur le site www.garmin.com/support pour obtenir une assistance par pays.
• Aux Etats-Unis, appelez le 913-397-8200 ou le 1-800-800-1020.
  Au Royaume-Uni, appelez le 0808 238 0000.
  En Europe, appelez le [phone].

Informations importantes relatives à la sécurité

AVENTISSEMENT

Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre reconnaissance des avertissements et autres informations sur le produit.

Vous étes responsable de l'utilisation sûre et prudente de votre bateau. Le sondeur est un outil qui vous permet de connaître la hauteur d'eau en dessous de votre bateau. Il ne vous dégage pas de votre responsabilité d'observation pendant la navigation.

ATTENTION

Le non-respect de ces instructions lors de l'installation ou de l'utilisation de cet équipement peut provoquer des dommages ou des blessures.

Portez toujours des lunettes de protection, un équipement antibruit et un masque anti-poussière lorsque vous percez, coupez ou puncez.

AVIS

Lorsque vous percez ou coupez, commencez toujours par vérifier la nature de la face opposée de l'objet.

Cet équipement doit être installé par un installer de produits électroniques marine qualifié.

Chargement du nouveau logiciel sur une carte mémoire

Vous nevez copier la mise à jour logicielle sur une carte mémoire à l'aide d'un ordinateur exécutant le logiciel Windows.

REMARQUE: contactez le service client Garmin pour commander une carte de mise à jour logicielle préchargeée si vous ne disposez pas d'un ordinateur pour executer le logiciel Windows.

1 Insérez une carte mémoire dans le lecteur de carte SD de l'ordinateur.
2 Visitez le site www.garmin.com/support/software/marine.html.
3 Sélectionnez Téchéarger en regard du pack logiciel correspondant à votre apparéil.
4 Lisez et approuvez les conditions.
5 Sélectionnez Télécharger.
6 Au besoin, Sélectionnéz Exécuter.
7 Si besoin, Sélectionnez le lecteur associé à la carte mémoire puis Sélectionnez Suivant > Terminer.

Mise à jour du logiciel de l'appareil

Afin de pouvoirmettre à jour lelogiciel,vousdevezyouprocuerr une carte mémoire de mise à jour logicielle ou chargerla dernière version du logiciel sur une carte mémoire.

1 Mettez le traceur sous tension.
2 Lorsque l'écran d'accueil apparait, insérez la carte mémoire dans le lecteur de carte mémoire.

REMARQUE: pour que les instructions de mise à jour du logiciel apparaissent, l'appareil doit avoir été complètement démarré avant que la carte ne soit insérée.

3 Suivez les instructions presents à l'écran.
4 Patientez quelques minutes le temps que la procédure de mise à jour du logiciel s'exécute.

L'appareil reprend son fonctionnement normal lorsque le processus de mise à jour du logiciel est terminé.

5 Retirez la carte mémoire.

REMARQUE: si la carte mémoire est retiree avant que l'appareil ne redémarre complètement, la mise à jour du logiciel n'est pas terminée.

Outils requisite

• Perceuse et forets
• Deux clés hexagonales de 13 mm
• Tournevis cruciforme número 2
  Ruban adhesif de protection
  Mastic d'étanchéité

A propos de la sonde

La sonde transmet et recoit des ondes sonores à travers l'eau puis communique ces informations à votre sondeur Garmin.

Montage de la sonde sur un support de montage sur tableau arrêté.

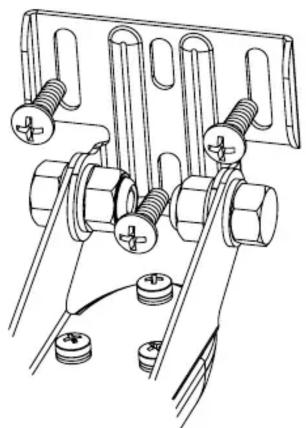

Fixez le support ① à la sonde ② avec les vis 8 mm M4 ③ et les rondelles éventail 4 mm ④ fournies.

2 Fixez le support au support de montage ⑤ avec les boulons 16 mm M8 ⑥ , les rondelles plates M8 ⑦ et les contre-écrous M8 ⑧ .

Installation de la sonde sur tableau arrêté

Remarques relatives à l'emplacement de montage

• Vous doivent monter la sonde aussi après que possible du centre du bateau.
• L'emplacement de la sonde ne doit pas se tracer derrière des virules, haubans, apparéillages, une prise d'eau, des orifices de refoulement ou tout autre élément susceptible de créé des bulles d'air ou de causeurs des turbulences dans l'eau.

Pour obtenir des performances optimes, la sonde doit être placée en eau calme (non turbulente).

• Ne montez pas la sonde dans un emplacement où elle pourrait être secouée en cas de mise à l'eau, de chargement ou de stockage.
• Sur les bateaux monomotorisés, la sonde ne doit pas être montée dans le sillage de l'hélice.

La sonde peut provoquer des cavitations, pouvant dégrader les performances du bateau et endommager l'hélice.

• Sur les bateaux bimotorisés, la sonde doit être montée entre les systèmes d'entrainment, si possible.

Installation du kit de montage sur tableau arrêté

AVIS

Si vous montez le support de montage sur de la fibre de verre avec des vis, nous vous recommendons d'utiliser un foret de faisage pour percer un trou à fond plat à travers le revêtement de la couche supérieure. De cette manière, vous ne risquiez pas de fissurer le revêtement au moment du serrage des vis. Les câbles connectés à la sonde ne doivent pas être coupés, sous peine d'annulation de votre garantie.

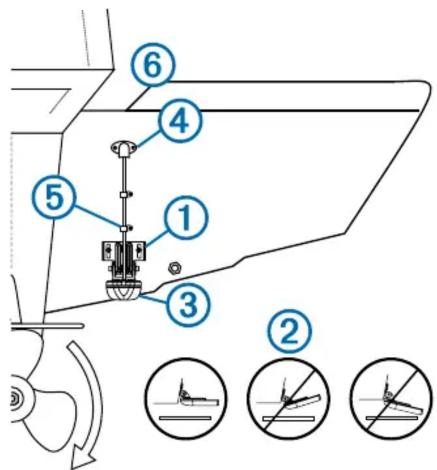

1 Placez le support de la sonde ① de sorte que le centre du bas de la sonde soit à la même hauteur que le bord inférieur du tableau arrêté et parallèle à la ligne de flottaison.

2 Placez la sonde parallèlement à la ligne de flottaison ②, puis marquez les emplacements centraux des deux trous externes et du trou central sur le support de la sonde.
3 Enroulez un morceau d'adhesif autour de la mèche de 4 mm (^5 / 32 po) à 15 mm (^19 / 32 po) de la pointe de la mèche pour vous servir de repère.
4 Si vous installez le support de montage sur de la fibre de verre, collez un morceau d'adhesif sur l'emplacement des trouss d'implantation afin de réduire les risques de fissure du revêtement.
5 A l'aide du foret de 4 mm (^5 / 32^ ) , perché les trouss d'implantation à environ 15 mm de profondeur (^19 / 32^ ) , aux emplacements marqués.
6 Appliquez un mastic d'étanchéité sur les vis 20 mm fournies, puis fixez la sonde au tableau arrière.

REMARQUE: la troisième vis dans le trou central inférieur vient stabiliser le support.

7 Si vous nevez faire passer le cable à travers le tableau arrrière, choisissez un emplacement de trou d'implantation largement au-dessus de la ligne de flottaison ④, puis marquez-le.
8 Placez un collier de serrage sur le cable de sonde ⑤ à environ un tiers de la distance entre la sonde et le haut du tableau arrêté ou le trou d'implantation.
9 Marquez l'emplacement du trou d'implantation du collier de serrage et, à l'aide d'un foret de 3,2 mm (1/8) , percez un trou d'implantation d'environ 10 mm (3/8) de profondeur.
10 Appliquez un mastic d'etanchete sur la vis 12 mm fournie, puis fixez le collier de serrage au tableau arrière.
11Répétez les étapes 8 à 10 pour installer l'autre collier de serrage à environ deux tiers de la distance entre la sonde et le haut du tableau arrêté ou le trou d'implantation.

12 Si vous avez marqué un trou d'implantation à l'étape 9, désisissez la mèche appropriée et percez un trou de passage à travers le tableau arrière :

• Si vous possédez un cable à 4 broches, utilisez une mèche de 16 mm (5 / _8^ )
• Si vous possédez un cable à 8 ou 12 broches, utilisez une mèche de 25 mm (1 po).

13Acheminez le cable de sonde vers le sondeur :

• Si vous achemiez le cable à l'aide d'un trou de passage, faites-le passer par l'ouverture que vous avez percée à l' étape 12, puis installez le passé-fil (Installation du passage-fil, page 3).
• Si vous n'acheminez pas le cable à l'aide d'un trou de passage, faites-le passer par-dessus le tableau arrêté ⑥. Evitez d'approcher le cable de cables électriques ou de toute autre source d'intérêrence électrique.

Installation du passé-fil

Si vous avez fait passer le cable à travers le tableau arrrière après avoir installé la sonde, vousdezvezinstallerle passefil pour empêcher l'eau de pénétrer dans votre bateau.

1 Placez le capot d'entrée du cable ① au-dessus du trou et du cable, orientez l'ouverture vers le bas, puis marquez l'emplacement des deux trous d'implantation.

2 Retirez le passer-et, à l'aide d'une mèche de 3,2 mm (1/8 po), percez les trous d'implantation à environ 10 mm (3/8 po) de profondeur.
3 Colmatez le trou de passage avec du mastic d'étanchéité jusqu'à ce que le cable soit entièrement recouvert. Un excédent de mastic doit se trouver sur le pourtour du trou et sur le cable.
4 Placez le passer-seuil au-dessus du trou et du cable et orientez l'ouverture vers le bas.
5 Appliquez un mastic d'etanchete sur les vis M4 12 mm, puis fixez le passe-fil au tableau arriere.
6 Essuyez tout le résidu de mastic d'étanchéité.

Test de l'installation

AVIS

Il est recommendé de contrôler l'état de votre bateau et la présence éventuelle de fuites quand vous le laissez à quai pendant une période prolongée.

Comme l'eau est indispensable pour transporter le signal du sondeur, la sonde doit se trouver dans l'eau pour fonctionner correctement. Il est impossible d'obtenir des données de profondeur ou de distance si la sonde n'est pas immergée. Lorsque vous mettez votre bateau à l'eau, vérifie qu'il n'y a pas de fuite autour des vis ajoutées sous la ligne de flottaison.

Test de l'installation de la sonde sur tableau arrêté

AVIS

Lorsque vous reglez la profondeur de la sonde, procédez pas à pas. Si vous placez la sonde trop profondement, les performances du bateau pourraient en être affectées et la sonde risquerait de heurter des objets immergés.

Testez l'installation de la sonde sur tableau arrêté dans des eaux calmes et dégagées. Tenez compte de votre environnement lors du test de la sonde.

1 Lorsque vous bateau est à l'eau, mettez le traceur sous tension.
2 Naviguez à vitesse réduite. Si le traceur semble fonctionner correctement, augmentez graduèlement la vitesse tout en observant le traceur.
3 Si le signal du sondeur est soudain perdu ou si les données de fond renvoyées se dégradent sévèrement, notez la vitesse à laquelle ces problèmes sont survenus.
4 Revenez à la vitesse à laquelle le signal a été perdu, et tournez modérément dans l'une et l'autre direction tout en observant le traceur.
5 Si la force du signal s'améliore à mesure que vous tournez, réglez la sonde afin qu'elle dépasse de 3 mm (^1 / _8 po) supplémentaires sous le tableau arrêté du bateau.
6 Répétez les étapes 2 à 4 jusqu'à ce que la perte de signal soit résolue.
7 Si le signal ne s'améliore pas, déplacez la sonde à un autre endroit du tableau arrêté et repêze le test.
