ISUB MBZ 2 - Caisson de basses FOCAL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ISUB MBZ 2 FOCAL au format PDF.
| Type de produit | Caisson de basses |
| Marque | Focal |
| Modèle | ISUB MBZ 2 |
| Application | Véhicules Mercedes-Benz |
| Type de haut-parleur | Subwoofer |
| Période de rodage recommandée | 20 heures à niveau moyen avec programme musical riche en graves |
| Installation | Recommandée par un professionnel |
| Garantie France | 2 ans |
| Accessoires fournis | Supports de protection (réf. C et G) |
| Nettoyage avant montage | Éliminer copeaux métalliques et poussières |
| Précautions | Tenir à l'écart des poussières et copeaux métalliques |
| Réparabilité | Contacter le revendeur agréé |
| Enregistrement de garantie | Possible en ligne sur www.focal.com/garantie |
| Matériau de la membrane | Polyglass (estimation) |
| Type d'aimant | Néodyme (estimation) |
FOIRE AUX QUESTIONS - ISUB MBZ 2 FOCAL
Questions des utilisateurs sur ISUB MBZ 2 FOCAL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice ISUB MBZ 2 - FOCAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ISUB MBZ 2 de la marque FOCAL.
MODE D'EMPLOI ISUB MBZ 2 FOCAL
Vérifiez en ligne les compatibilités et les consignes d'installation mises à jour.
Pour installer votre produit Focal Inside, veuillez-vous référer aux vidéos d'installation et de montage disponibles en ligne.
IS MBZ 100 : ICR MBZ 100 :
B (x2) / E (x2) / F (x2)
D (x2)
IC MBZ 100 : ISUB MBZ 2 :
E*(x2)
C (x2) / G (x1)
ICC MBZ 100 : ISUB MBZ 2 RHD :
A (x1) / D (x1)
C (x2) / G (x1)
*Cet accessoire protège le haut-parleur médium lors d'utilisations à haut niveau mais n'a aucun effet sur le tweeter. / This accessory protects the midrange driver during high level use but has no effect on the tweeter.
IS MBZ 100, IC MBZ 100

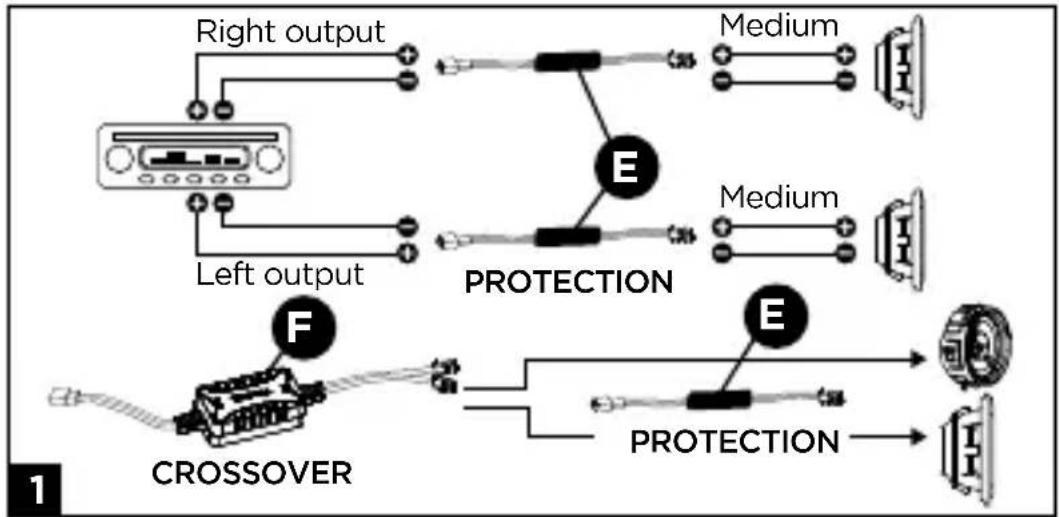

Cas d'usages de la protection du woofer / Use cases of woofer protection


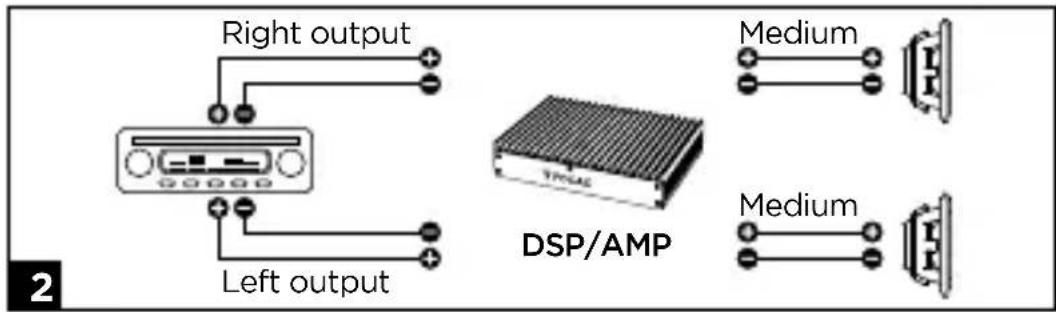

Right output Left output DSP/AMP Medium Medium


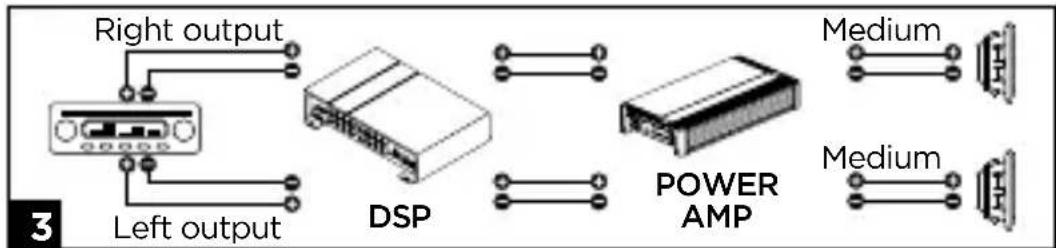

Right output Left output DSP POWER AMP Medium Medium 3

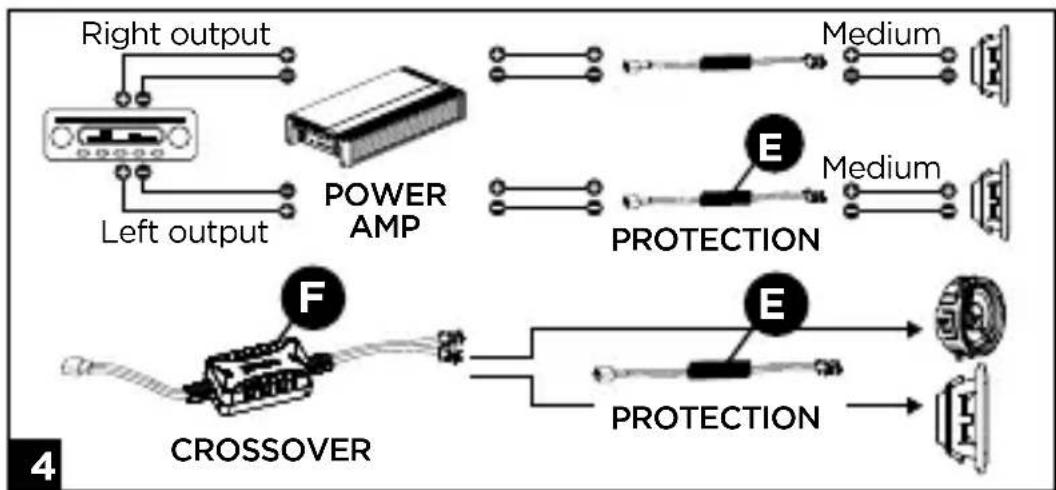

La protection (E) doit être utilisée lorsque le signal n'est pas traité par un DSP. / The E protection should be used when the signal is not processed by a DSP.
Sur l'ensemble de la gamme de véhicules adressés Mercedes-Benz, le remplacement d'une paire de haut-parleurs large bande d'origine par un kit séparé mediums/tweeters FOCAL® IS MBZ 100 peut entraîner une forte brillance du son. Cette brillance est causée par une augmentation volontaire des hautes fréquences dans la mise au point de la source d'origine, destinée à renforcer cette partie du spectre faible sur les haut-parleurs de première monte. Dans ce type de configuration, il est donc recommandé d'atténuer le niveau des aigus dans les paramètres audio de la source afin de tendre vers une courbe d'égalisation plus équilibrée.
| Type Kit 2 voies séparées Kit coaxial 2 voies | ||
| Puissance max. 100 W 80 W | ||
| Puissance nom. 50 W RMS 40 W RMS | ||
| Sensibilité(2,83 V/1 m) | 87 dB 88 dB | |
| Réponse en fréquence 150 Hz - 20 kHz 150 Hz - 20 kHz | ||
| Impédance 4 Ω 4 Ω | ||
| Medium 100 mm 100 mm | ||
| Tweeter | Tweeter Aluminiumà dôme inversé | - |
| Membrane Flax | Flax | |
| Diamètre bobine 25 mm | 25 mm | |
| Hauteur bobine | 8 mm | 8 mm |
| Moteur | Néodyme | Néodyme |
| Suspension | Butyle Butyle | |
| Filtre | Woofer : boîtier en ligneTweeter : en ligne | Intégré |
| Type | Kit coaxial 2 voies surround | Voie centrale |
| Puissance max. | 80 W | 50 W x 2 |
| Puissance nom. | 40 W RMS | 25 W RMS x 2 |
| Sensibilité(2,83 V/1 m) | 88 dB 82,7 dB | |
| Réponse en fréquence | 150 Hz - 20 kHz 150 Hz - 20 kHz | |
| Impédance | 4 Ω | 4 Ω |
| Medium 100 mm | 100 mm | |
| Membrane | Flax | Flax |
| Diamètre bobine 25 mm | 25 mm | |
| Hauteur bobine 8 mm | 8 mm | |
| Moteur | Néodyme | Néodyme |
| Suspension | Butyle | Butyle |
| Filtre | Intégré | - |
ICR MBZ 100 ICC MBZ 100
| Type Kit subwoofers | |
| Puissance max. 150 W x 2 | |
| Puissance nom. 75 W RMS x 2 | |
| Sensibilité(2,83 V/1 m) | 93,3 dB |
| Impédance 2 Ω | |
| Subwoofer 200 mm | |
| Membrane Polyglass | |
| Diamètre bobine 35 mm | |
| Hauteur bobine 13 mm | |
| Moteur Néodyme | |
| Suspension Butyle | |
Manuel d'utilisation
Pour validation de la garantie Focal-JMlab, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie
Nous vous remercions d'avoir choisi les kits IS MBZ 100, IC MBZ 100, ICR MBZ 100, ICC MBZ 100, ISUB MBZ 2 & ISUB MBZ 2 RHD, et de partager avec nous notre passion du son, de la musique. Ces haut-parleurs de haute technicité intègrent les perfectionnements Focal en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité. Afin de tirer le meilleur de votre système et d'exploiter toutes leurs performances, nous vous conseillons de lire ce livret, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème dû au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie. Pour un résultat optimal, nous vous recommandons de faire effectuer l'installation par un professionnel.
Conditions de garantie
La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel sera réparé ou remplacé et vous sera rendu. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
IS MBZ 100, IC MBZ 100, ICR MBZ 100, ICC MBZ 100, ISUB MBZ 2, ISUB MBZ 2 RHD
Manuel d'utilisation
Recommendations importantes
Avant tout, vérifiez l'espace disponible sur l'encastrement des haut-parleurs (se reporter aux plans sur l'emballage) puis procédez aux découpes. Dans le cas d'un montage en emplacement d'origine, vérifiez qu'il y ait un espace suffisant entre le haut-parleur et la grille de protection.
- Tenir les haut-parleurs à l'écart des copeaux métalliques et des poussières.
- Procéder à un nettoyage soigneux avant de monter les haut-parleurs.
Période de rodage
Les haut-parleurs IS MBZ 100, IC MBZ 100, ICR MBZ 100, ICC MBZ 100, ISUB MBZ 2 & ISUB MBZ 2 RHD sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos haut-parleurs une vingtaine d'heures à niveau moyen, sur des programmes musicaux riches en grave. Une fois les caractéristiques des haut-parleurs totalement stabilisées, vous pourrez profiter intégralement des performances de vos kits IS MBZ 100, IC MBZ 100, ICR MBZ 100, ICC MBZ 100, ISUB MBZ 2 & ISUB MBZ 2 RHD.
Installation
- Identifiez l'emplacement de vos woofers, mais aussi de vos tweeters dans le cas d'un kit 2 voies séparées.
- Déconnectez et démontez avec précaution les haut-parleurs d'origine.
- Montez les haut-parleurs Focal dans les emplacements d'origine de votre véhicule puis connectez-les.
Les détails d'installation peuvent varier suivant les modèles, nous vous recommandons de visionner nos tutoriels de montage en ligne. Afin d'améliorer les performances de votre installation et de supprimer les bruits parasites, nous vous conseillons l'usage du B.A.M. Focal.
IS MBZ 100, IC MBZ 100, ICR MBZ 100, ICC MBZ 100, ISUB MBZ 2, ISUB MBZ 2 RHD
User manual
Élimination correcte de ce produit.
Ce marquage indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers au sein de l'UE. Par mesure de prévention pour l'environnement et pour la santé humaine, veuillez le recycler de manière responsable, pour favoriser la réutilisation des ressources matérielles. Pour retourner votre appareil usé, veuillez utiliser les systèmes de retour et de collecte ou contactez le détaillant chez lequel le produit a été acheté. Celui-ci pourra procéder au recyclage du produit en toute sécurité.
Pour validation de la garantie Focal-JMlab, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie
