Anarchy ACR154D - Caisson de basses Planet Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses (subwoofer)
Marque	Planet Audio
Modèle	Anarchy ACR154D
Diamètre du haut-parleur	15 pouces (381 mm)
Type de bobine	Double bobine (Dual Voice Coil)
Impédance totale	Dual 4 ohms
Puissance RMS	1200 Watts
Puissance de crête	2400 Watts
Sensibilité	96 dB (1 Watt / 1 mètre)
Réponse en fréquence	24 Hz – 1.5 kHz
Profondeur de montage	6-3/16 pouces (157 mm)
Matériau du cône	Poly injection traité chrome (Color Chrome Treated Poly Injection)
Matériau de la suspension	Caoutchouc butyle (Butyl Rubber)
Bobine mobile	Double bobine KAPTON haute température de 2 pouces (51 mm)
Volume d'enceinte scellée recommandé	2.0 pi³ (56.6 L) incluant le déplacement du haut-parleur
Volume d'enceinte portée recommandé	2.2 pi³ (62.3 L) incluant le déplacement du haut-parleur
Fréquence d'accord de l'évent (enceinte portée)	39 Hz
Diamètre et longueur de l'évent	5 pouces de diamètre, 12 pouces de longueur
Alimentation	Passif, nécessite un amplificateur externe
Fonctions principales	Reproduction des basses fréquences pour système audio automobile
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits chimiques.
Sécurité	Assurer une ventilation adéquate et une installation sécurisée. Respecter l'impédance de l'amplificateur.
Pièces détachées et réparabilité	Non spécifié par le fabricant. Consulter un professionnel.
Informations générales	Subwoofer 15 pouces double bobine, idéal pour caisson scellé ou porté.

FOIRE AUX QUESTIONS - Anarchy ACR154D Planet Audio

Quelle est la puissance RMS et de crête du Planet Audio Anarchy ACR154D ?

La puissance RMS est de 1200 Watts et la puissance de crête de 2400 Watts.

Quelle est l'impédance de ce subwoofer ?

Il possède une double bobine de 4 ohms, ce qui permet un câblage en série (8 ohms) ou en parallèle (2 ohms) selon l'amplificateur.

Quel volume d'enceinte est recommandé pour ce subwoofer ?

Pour une enceinte scellée, le volume interne recommandé est de 2.0 pi³. Pour une enceinte portée, le volume est de 2.2 pi³ avec un accord à 39 Hz (évent de 5 pouces de diamètre et 12 pouces de longueur).

Quel est le diamètre du haut-parleur ?

Le haut-parleur fait 15 pouces (381 mm).

Quelle est la sensibilité du Planet Audio Anarchy ACR154D ?

La sensibilité est de 96 dB pour 1 Watt à 1 mètre.

Quelle est la réponse en fréquence de ce subwoofer ?

La réponse en fréquence est de 24 Hz à 1.5 kHz.

Quels matériaux sont utilisés pour le cône et la suspension ?

Le cône est en poly injection traité chrome et la suspension est en caoutchouc butyle.

Quelle est la profondeur de montage du subwoofer ?

La profondeur de montage est de 6-3/16 pouces (157 mm).

Comment câbler un subwoofer double bobine ?

Pour une impédance de 2 ohms, branchez les deux bobines en parallèle (+ avec +, - avec -). Pour 8 ohms, branchez-les en série (+ d'une bobine au - de l'autre). Utilisez un amplificateur adapté.

Comment entretenir ce subwoofer ?

Nettoyez-le avec un chiffon doux et sec. Évitez l'humidité et les produits chimiques. Assurez-vous que l'enceinte est étanche à l'air pour de meilleures performances.

MODE D'EMPLOI Anarchy ACR154D Planet Audio

Recommended Enclosures

Please note : Our recommended box volumes are given for internal air requirements.

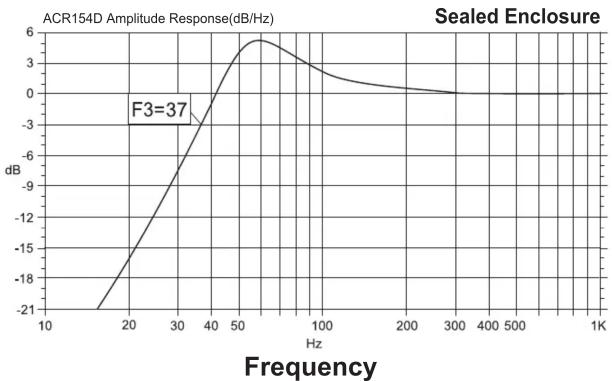

Sealed Enclosure (RECOMMENDED)

Box Volume : 2.0 Cu Ft

Box is given as internal air volume including driver displacement

Frequency

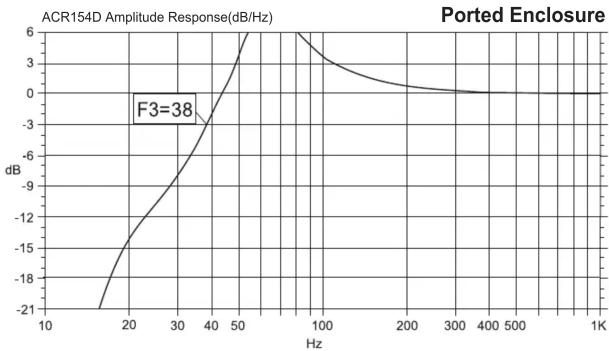

Ported Enclosure

Box Volume : 2.2 Cu Ft

Box is given as internal air volume including driver displacement

Port Frequency : 39 Hz

Port Diameter : 5 Inches

Port Length : 12 Inches

Product Specifications

Speaker Impedance

Free Air Resonance	(Fs)	28	28
Total Q Driver @ FS including all resistance's	(Qts)	1.03	0.92
Q of the Driver @ FS including non electrical resistance only	(Qms)	4.97	5.44
Q of the Driver @ FS including electrical resistance only	(Qes)	1.03	1.11
The Driver's compliance expressed as an equivalent	(Vas)	5.34	5.303
Volume of all (cubic Ft.)
The Driver's linear displacement (inches)	(Xmax)	0.317	0.317
The DC resistance of the driver's twin voice coils(ohms)	(Re)	1.8	7.2
Thermal Power rating of Driver (R.M.S./Peak)	(Pe)	1200W/2400W	1200W/2400
The Driver's sensitivity (dB)	(Sens)	96	96

Calculating Enclosures

It is difficult to give exact box dimensions that are universal for all cars and trucks. It is for this reason that you must be able to calculate the space in which you have available in order to achieve the proper air volume required.
It is recommended to build your enclosure from 3/4" thick MDF (medium density fiberboard). Make sure the enclosure is sealed air tight.

Calculating External Volume

1) To calculate box volume, measure the outside Width x Height x Depth of the enclosure. Example 12'' × 14'' × 9'' = 1512''
2) Next you must convert cubic inches into cubic feet. To do this, You must divide the cubic inch total by 1728". Example 1512 - 1728 = .875 Cubic feet

Calculating Internal Volume

1) To calculate the internal (net) volume of the above box you must first multiply the length of the wood you are using by Two (2) Example: 3 / 4^ x 2^n = 1.5^n
2) Next Subtract 1.5 from each of the outside measurements of the box Width 12 - 1.5 = 10.5 Height 14 - 1.5 = 12.5 Depth 9 - 1.5 = 7.5
3) Multiply the new totals (H x W x D) Example : 10.5 x 12.5 x 7.5=984.375
4) Next you must convert cubic inches into cubic feet. To do this, you must divide the cubic inch total by 1728^* Example 984.375- × 1728 = 5696 Cubic feet

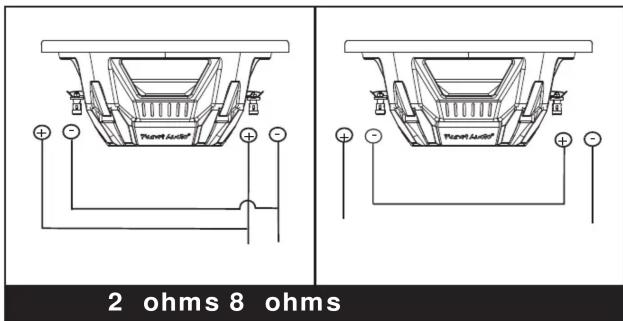

Wiring

Please take every precaution to wire your DVC woofers for the correct impedance

15” (381mm) Subwoofer

(1200 Watts RMS Sealed Enclosure)

15" (381mm) Dual Voice Coil Subwoofer
2400 Watts Peak Power/1200 Watts RMS
Frequency Response: 24Hz-1.5kHz
Sensitivity: 96 dB (1 Watt/1 Meter)
Impedance: Dual 4 OHMS
Cone Material: Color Chrome Treated Poly Injection
Butyl Rubber Surround
Dual 2" (51mm) High Temperature KAPTON Voice Coil
Mounting Depth: 6-3/16" (157mm)
