AverVision U70+ - Caméra de document AVer - Notice d'utilisation et mode d'emploi gratuit

Type	Caméra de document (DocCam)
Marque	AVer
Modèle	AverVision U70+
Capteur	CMOS 1/3.06 pouce, 13 mégapixels (4160 x 3120)
Cadence	60 images/s max. (dépend du processeur)
Résolution de sortie	4160x3120, 3840x2160, 1920x1080, 1280x1024, 1280x720, 1024x768
Zoom numérique	16x
Mise au point	Automatique et manuelle
Champ de vision max.	Format 4:3 : 530 x 396 mm à 410 mm de hauteur (plus grand que A3)
Champ de vision min.	Format 4:3 : 130 x 96 mm à 100 mm de hauteur
Éclairage	Lampe DEL zénithale intégrée
Alimentation	USB 3.0 (4 W avec lampe, 3,3 W sans lampe) ; USB 2.0 (2,5 W avec lampe, 1,8 W sans lampe)
Connectivité	1 port USB 3.0 ; micro intégré
Dimensions (en service)	233 x 312 x 468 mm
Dimensions (replié)	242 x 187,5 x 44 mm
Poids	1,7 kg (± 0,1 kg)
Fonctions principales	Capture photo, rotation d'image, zoom numérique, éclairage DEL, mise au point auto/manuelle, bras flexible pliable
Contenu de l'emballage	AVerVision U70+, câble USB 3.0, carte de garantie, CD logiciel et manuel, adaptateur USB 2.0 (pour MAC)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas forcer l'inclinaison ou la rotation de la tête caméra pour éviter de casser la fixation.

FOIRE AUX QUESTIONS - AverVision U70+ AVer

Comment connecter l'AVerVision U70+ à un ordinateur ?

Utilisez le câble USB 3.0 fourni pour relier l'appareil à un port USB 3.0 de l'ordinateur. Pour les MAC, utilisez l'adaptateur USB 2.0 inclus si nécessaire.

Quelle est la résolution maximale de l'AVerVision U70+ ?

La résolution maximale est de 4160 x 3120 pixels (13 mégapixels).

Comment plier et ranger l'appareil ?

Repliez délicatement le bras souple et emboîtez la tête caméra dans le compartiment de rangement. Transportez-le par la poignée intégrée. Ne forcez jamais l'inclinaison ou la rotation.

L'AVerVision U70+ fonctionne-t-il sans lampe ?

Oui, vous pouvez allumer ou éteindre l'éclairage zénithal DEL à l'aide du bouton dédié.

Quel est le zoom maximal de l'appareil ?

Le zoom numérique atteint jusqu'à 16x.

Quels formats d'image sont supportés ?

Les formats disponibles sont 4:3, 16:9 et 5:4 avec différentes résolutions de sortie.

Comment faire la mise au point ?

Utilisez le bouton AF pour la mise au point automatique, ou réglez manuellement avec les boutons Zoom AV/AR.

Quelle est la consommation électrique sur USB 2.0 ?

Avec lampe allumée : 2,5 W ; avec lampe éteinte : 1,8 W.

L'appareil dispose-t-il d'un microphone ?

Oui, un micro intégré est présent pour capturer le son.

Quelles sont les dimensions de l'AVerVision U70+ replié ?

Replié, il mesure 242 x 187,5 x 44 mm et pèse 1,7 kg.

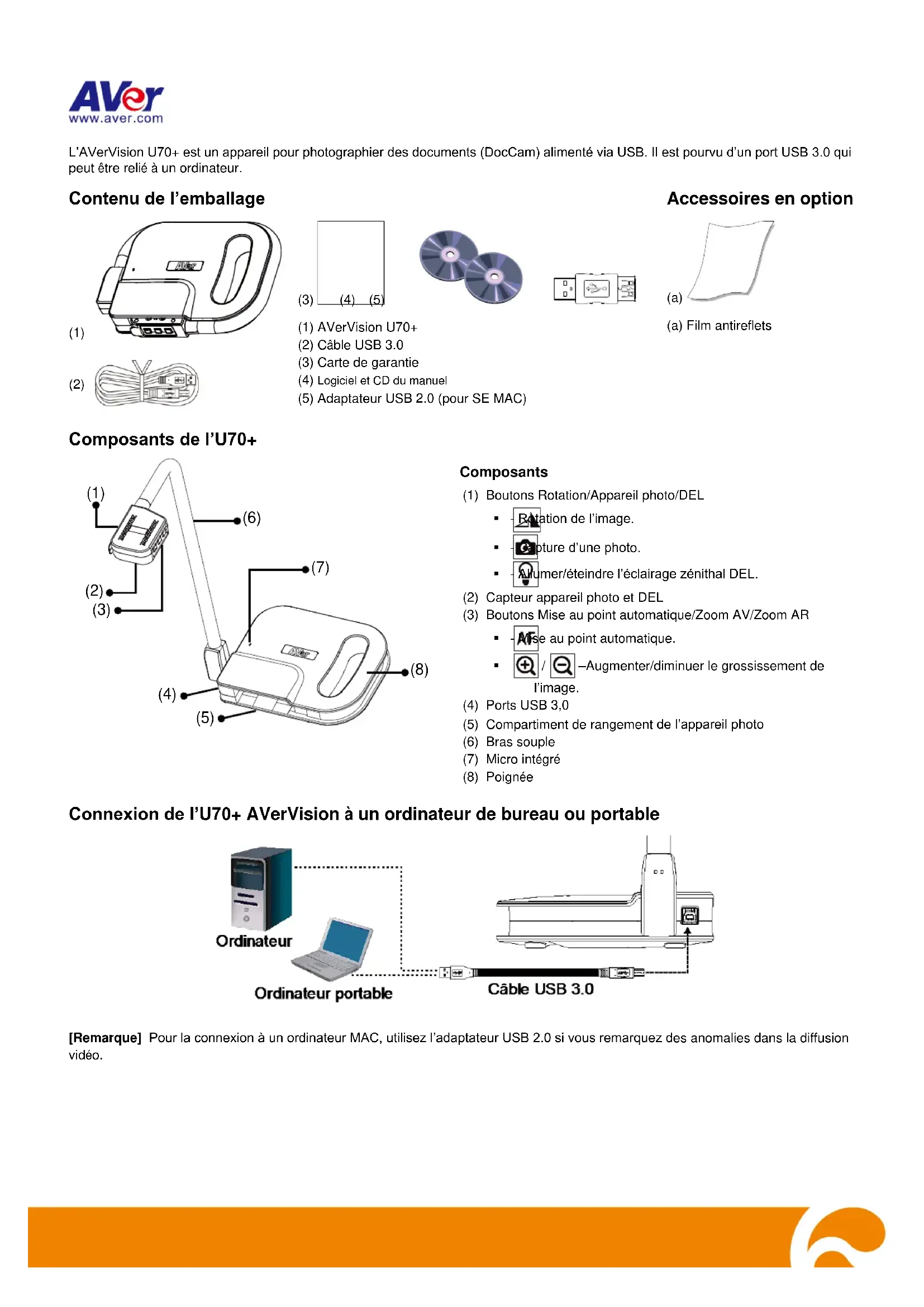

MODE D'EMPLOI AverVision U70+ AVer

L'AVerVision U70+ est un appareil pour photographier des documents (DocCam) alimenté via USB. Il est pourvu d'un port USB 3.0 qui peut être relié à un ordinateur.

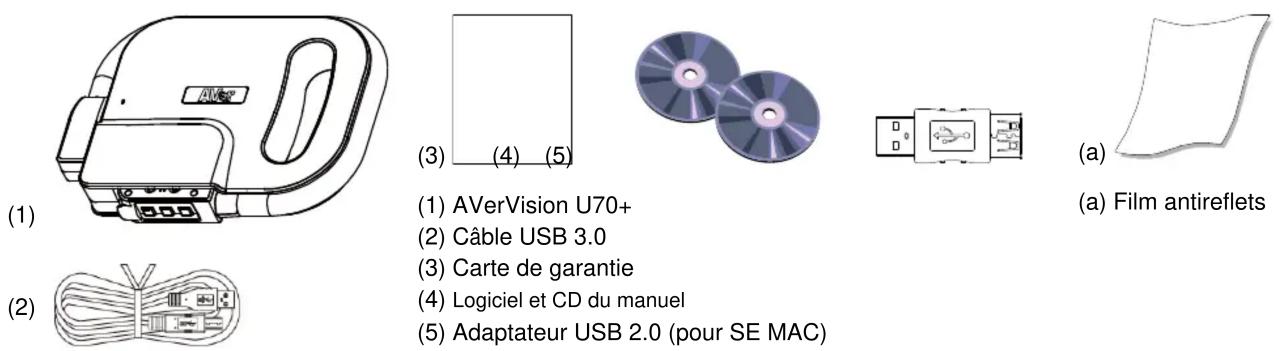

Contenu de l'emballage

Accessoires en option
(1) AVerVision U70+
(2) Câble USB 3.0
(3) Carte de garantie
(4) Logiciel et CD du manuel
(5) Adaptateur USB 2.0 (pour SE MAC)

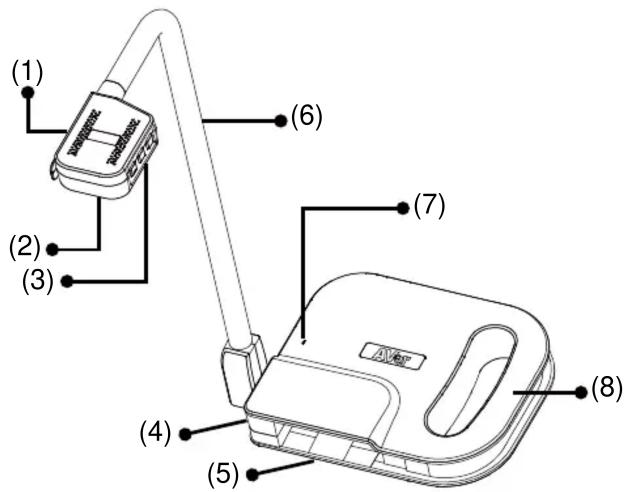

Composants de l'U70+

• Rotation de l'image.
• Capture d'une photo.
• Allumer/éteindre l'éclairage zénithal DEL.

(2) Capteur appareil photo et DEL
(3) Boutons Mise au point automatique/Zoom AV/Zoom AR

■ - AF se au point automatique.

- / -Augmenter/diminuer le grossissement de l'image.

(4) Ports USB 3,0
(5) Compartiment de rangement de l'appareil photo
(6) Bras souple
(7) Micro intégré
(8) Poignée

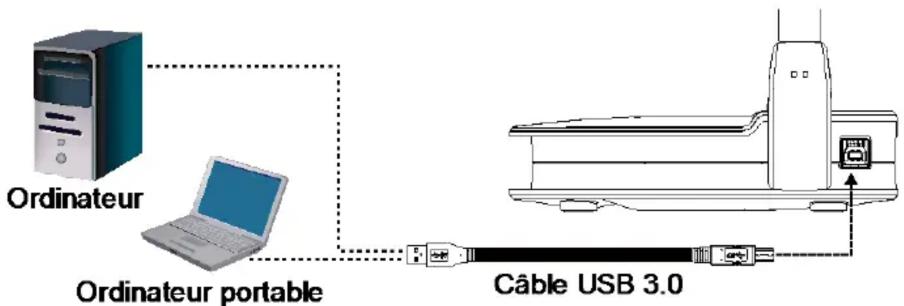

Connexion de l'U70+ AVerVision à un ordinateur de bureau ou portable

[Remarque] Pour la connexion à un ordinateur MAC, utilisez l'adaptateur USB 2.0 si vous remarquez des anomalies dans la diffusion vidéo.

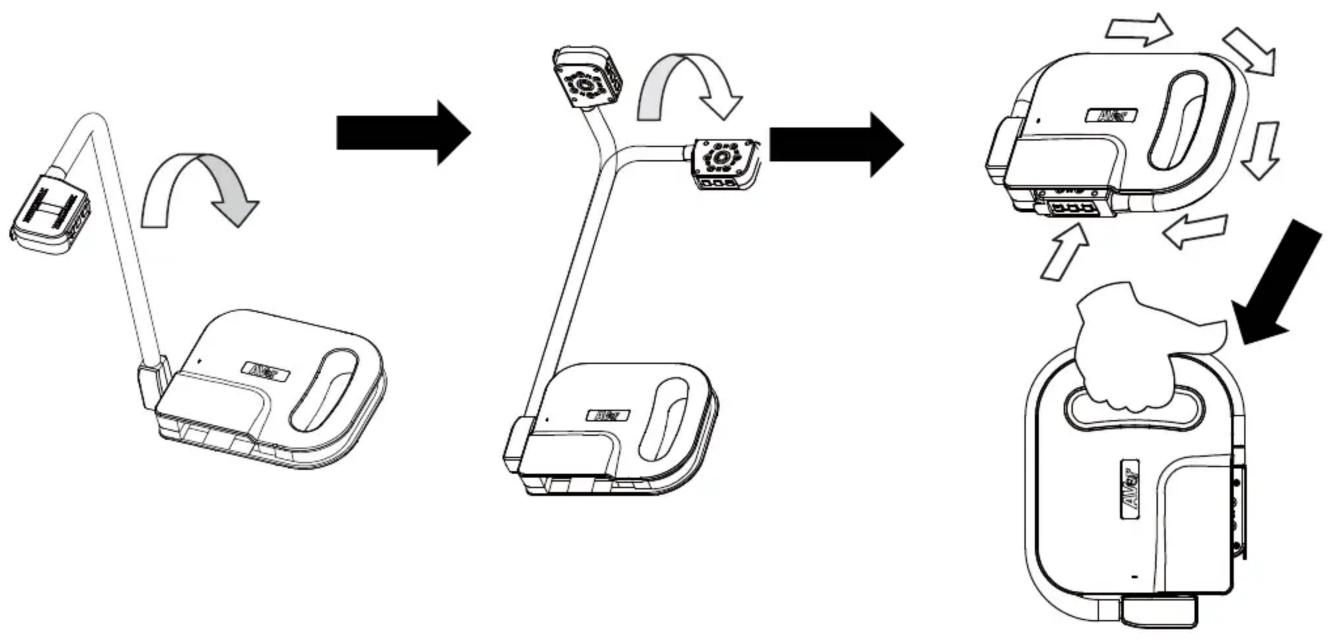

Pliage et rangement

La conception du bras souple permet de le replier et de placer la tête caméra dans son compartiment de rangement. Une fois la tête caméra fermement emboîtée dans le compartiment de rangement, vous pouvez transporter l'U70+ AVerVision en le tenant par la poignée intégrée.

Réglez la position de la tête caméra en douceur SANS FORCER son inclinaison ni sa rotation. Sinon, vous risqueriez de casser la fixation de la tête caméra au bras.

Spécifications générales


Capteur	Capteur CMOS de 1/3.06 po
Nombre de pixels	13 M de pixels (4160*3120)
Cadence	60 i/s (max.) (dépend aussi de la vitesse du processeur de l'ordinateur)
Lignes TV	1400 (max.)
Résolution de sortie	4160*31203840x21601920x10801280x10241280x7201024x768

Alimentation

Consommation

4,0 W lampe DEL allumée sur USB 3.03,3 W lampe DEL éteinte sur USB 3.02,5 W lampe DEL allumée sur USB 2.01,8 W lampe DEL éteinte sur USB 2.0

Éclairage

Type de lampe

À DEL

Entrées et sorties

USB	USB 3.0 x 1
Micro	Intégré

Optique

Mise au point	Automatique / Manuelle
Champ de vision	Max. (plus grand que A3 420*297)4:3 = 530x396 mm ( ± 10 mm) à 410 mm de haut / 20,8x15,5 po16:9 = 545x305 mm ( ± 10 mm) à 440 mm de haut / 21,4x12,0 po5:4 = 498x397 mm ( ± 10 mm) à 410 mm de haut / 19,6x15,6 poMin.4:3 = 130x96 mm ( ± 10 mm) à 100 mm de haut / 5,1x3,7 po16:9 = 123x69 mm ( ± 10 mm) à 100 mm de haut / 4,8x2,7 po5:4 = 120x96 mm ( ± 10 mm) à 100 mm de haut / 4,7x3,7 po
Zoom	Zoom numérique X16

Dimensions

En service	233,0 x 312,0 x 468,0 mm9,1 x 12,2 x 18,4 po
Replié	242,0 x 187,5 x 44,0 mm9,5 x 7,3 x 1,7 po
Poids	1,7 kg (±0,1 kg) (3,74 lb)
