Caractéristiques	Détails
Type de produit	Caméra de document
Résolution vidéo	Full HD 1080p
Capteur	CMOS
Zoom optique	10x
Zoom numérique	16x
Connectivité	USB, HDMI
Compatibilité	Windows, macOS
Dimensions	320 x 320 x 100 mm
Poids	1.5 kg
Utilisation	Idéale pour l'enseignement, les présentations et les démonstrations de produits
Maintenance	Nettoyage régulier de l'objectif et mise à jour du firmware
Sécurité	Utiliser uniquement avec des accessoires certifiés pour éviter les dommages
Informations générales	Facilité d'utilisation avec un logiciel de capture d'image inclus

FOIRE AUX QUESTIONS - AverVision M70HD AVer

Comment connecter la caméra AVer AverVision M70HD à un ordinateur ?

Utilisez le câble USB fourni pour connecter la caméra à un port USB de votre ordinateur. Assurez-vous que le logiciel AVerVision est installé pour une reconnaissance automatique.

Pourquoi la caméra ne s'allume-t-elle pas ?

Vérifiez que l'alimentation est correctement branchée et que le câble est en bon état. Essayez de brancher la caméra sur une autre prise électrique.

Comment régler la mise au point de la caméra ?

Utilisez la bague de mise au point située sur l'objectif de la caméra pour ajuster la clarté de l'image jusqu'à ce qu'elle soit nette.

L'image est floue, que faire ?

Assurez-vous que la mise au point est correcte. Vérifiez également l'éclairage de la pièce, car un éclairage insuffisant peut affecter la qualité de l'image.

Puis-je utiliser la caméra sans logiciel ?

La caméra peut fonctionner comme une webcam standard, mais pour accéder à toutes ses fonctionnalités, il est recommandé d'utiliser le logiciel AVerVision.

Comment enregistrer une vidéo avec la caméra ?

Utilisez le logiciel AVerVision pour enregistrer des vidéos. Assurez-vous que votre ordinateur dispose de suffisamment d'espace de stockage.

Les images apparaissent en noir et blanc, que faire ?

Vérifiez les paramètres de couleur dans le logiciel AVerVision. Assurez-vous que le mode couleur est sélectionné.

Comment mettre à jour le firmware de la caméra ?

Visitez le site officiel d'AVer pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

Que faire si la caméra n'est pas reconnue par l'ordinateur ?

Essayez de changer de port USB ou de redémarrer l'ordinateur. Vérifiez également que les pilotes sont à jour.

La caméra surchauffe, est-ce normal ?

Un léger échauffement est normal, mais si la caméra devient très chaude au toucher, débranchez-la et laissez-la refroidir avant de l'utiliser à nouveau.

MODE D'EMPLOI AverVision M70HD AVer

Manuel de l'utilisateur

Déclaration de la Commission Fédérale des Telecommunications

(FCC) (Classe A)

Remarque - Cet'article a ete teste et juge conforme aux limites aplicables aux
appareils numériques de classe A, definiies dans la partie 15 du reglement de la FCC.

Ces limites ont ete conques pour garantir une protection raisonnable contre les interfrences nefastes dans le cadre d'une installation domestique. Cet appeareil

produit, utilise et peut émettre des fréquences radioélectriques et, s'il n'est pas installé ou utilisé conformément aux directives, il est susceptible de causeurs des interférences radio ou télévision.

Cependant, aucune garantie n'est donnée qu'il ne causera pas d'interfERENCE dans une installation donnée. Si cet apparéil cause des interférences radio ou télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l' apparéil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes:

• Changez la direction ou déplacez l'antenne réceptrice.
  Augmentez la distance entre l'appareil et le récepteur.
• Branchez l'appareil sur une prise relevant d'un circuit différent de celui sur lequel le récepteur est connecté.
• Contactez votre revendeur ou un technicien radio/télévision qualifié pour de l'aide

Classe A de ITE :

La classe A ITE est une catégorie de tous les autres ITE qui satisfait toutes les limites de la classe A ITE mais pas les limites de la classe B ITE. Cet appeareil peut etre vendu telquel mais l'advertisement suivant doit etre inclus dans les instructions d'utilisation :

Avertissement - Ce produit appartient à la Classe A. Dans un environnement domestique, ce produit est susceptible de cause des interférences radio, et dans ce cas il est possible que l'utilisateur doit prendre des mesures déquates.

Classe A de la CE (EMC)

Ce produit a été déclaré conforme aux normes du Conseil des Directives pour les lois des Pays Membres, relatives à la Directive de Compatibility électromagnétique (2014/30/EU).

Avertissement - Ce produit apparait à la Classe A. Dans un environnement domestique, ce produit est susceptible de cause des interférences radio, et

Dans ce cas il est possible que l'utilisateur doive prendre des mesures adequately pour éliminer ces interférences.

COPYRIGHT

© 2015 par AVer Information Inc. Tous droits réservés.

Tous les droits de cet objet appariennent à AVer Information Inc. Sa reproduction ou sa transmission de quelque manière ou parquelque moyen que ce soit sans l'autorisation ecrite et préalable d'AVer Information Inc. est interdite. Aver Information Inc. se reserve le droit de modifier ses produits, y compris leurs caractéristiques et toute autre information figurant dans ce document, sans avis préalable. L'information de la version imprimée officielle prévaudra en cas de divergence entre l'information contenue dans le present document et celle de cette version officielle. « AVer » est une marque commerciale propieté d'AVer Information Inc. Les autres marques commerciales mentionnées ici à des fins uniquement descriptives n'appartiennent qu'à leurs sociétés respectives.

REMARQUE

LES CARACTÉ RISTIQUES SONT SUSCEPTIBLES DE MODIFICATIONS SANS AVIS PREALABLE. LES INFORMATIONS CONTENUES DANS CE DOCUMENT N'ONT QU'UNE VALEUR DE RE FÉ RENCE.

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE DE FEU OU DE CHOC ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITE. Toute MODIFICATION DU PRODUIT EFFECTUÉS SANS AUTORISATION ENTRAINERA L'ANNULATION DE LA GARANTIE.

LE SYMBOLE DE POUBELLE AVEC UNE CROIX DESSUS INDIQUE QUE CET APPAREIL NE DOIT PAS ETRE JETÉ DANS UNE POUBELLE ORDINAIRE. VOUS DEVEZ VOUS DE BARRASSER DE CET APPAREIL, LORSQUE VOUS N'EN AVEZ PLUS BESOIN, EN L'EMMANANT DANS UN POINT DE COLLECTE SPE CIALEMENT CONC U POUR LE RECYCLAGE DES APPAREILS É LECTRIQUES ETÉ LECTRONIQUES. POUR PLUS D'INFORMATIONS SUR LES POINTS DE COLLECTE POUR LE RECYCLAGE SITUÉS PRÉS DE CHEZ VOUS, CONTACTEZ VOTRE SERVICE DE RECYCLAGE DES APPAREILS RÉ SIDENTIELS OU LE MAGASIN OU VOUS AVEZ ACHETÉ CET APPAREIL.

Information de sécurité sur les piles de la commande à distance

• Rangez les piles en un lieu frais et sec.
• Ne jetez pas les piles avec les ordures menagères Déposez-les aux points de collecte spécifiques ou rapportez-les au magasin, le cas échéant.
• Enlevez les piles en cas de non-utilisation prolongée. Une pile qui fuit peut corroder et endommager la commande à distance; utilisez les batteries en sécurité.
• Ne mélangez pas, à l'usage, des piles neuves et non neuves.
• Ne mélangez pas, à l'usage, des piles de différents types : alcalines, standard (charbon-zinc) ou rechargeables (nickel-cadmium).
• Ne jetez pas les piles dans le feu.
• Ne mettez pas les bornes d'une pile en court-circuit.

Table des matieres

Contenu de la boîte 1

Accessoires en option 1

Familiarisez-vous avec I'AVERVISION M70HD 2

Panneau droit. 3
Panneau arriere 3
1 Panneau gauche 4
Panneau de contrôle 5
Télécommande 7

Branchements 11

Ajustez le commutateur TV-RGB 11

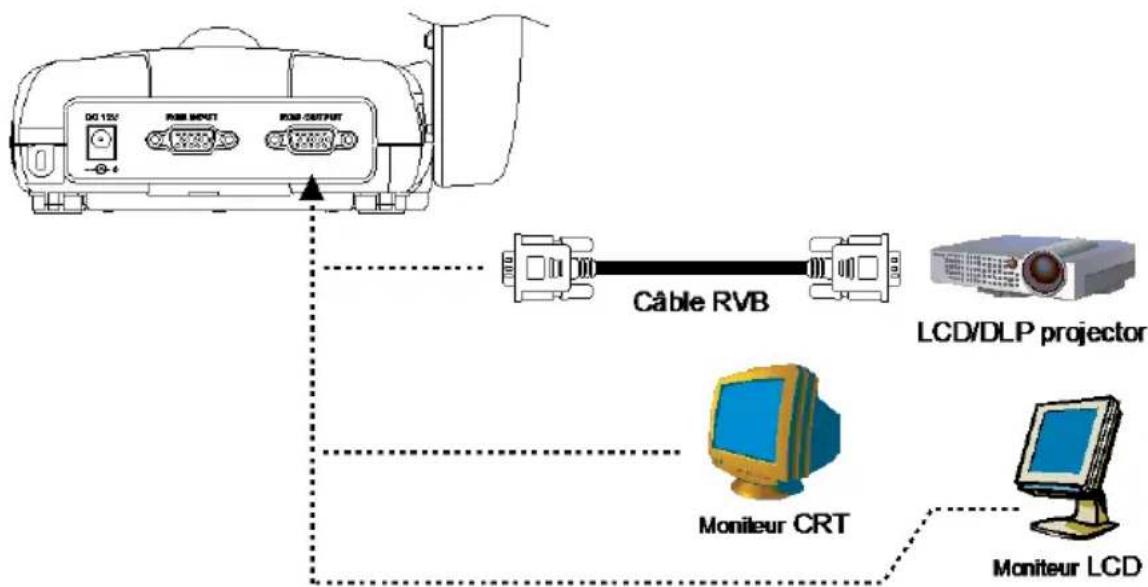

Branchement à un moniteur ou à un projecteur LCD/DLP 11

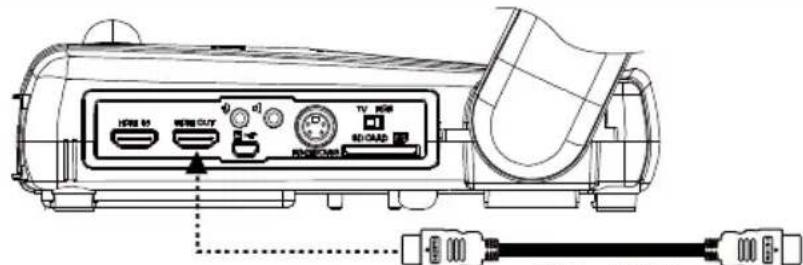

Branchement à un moniteur ou à un projecteur LCD/DLP par une interface HDMI interface 12

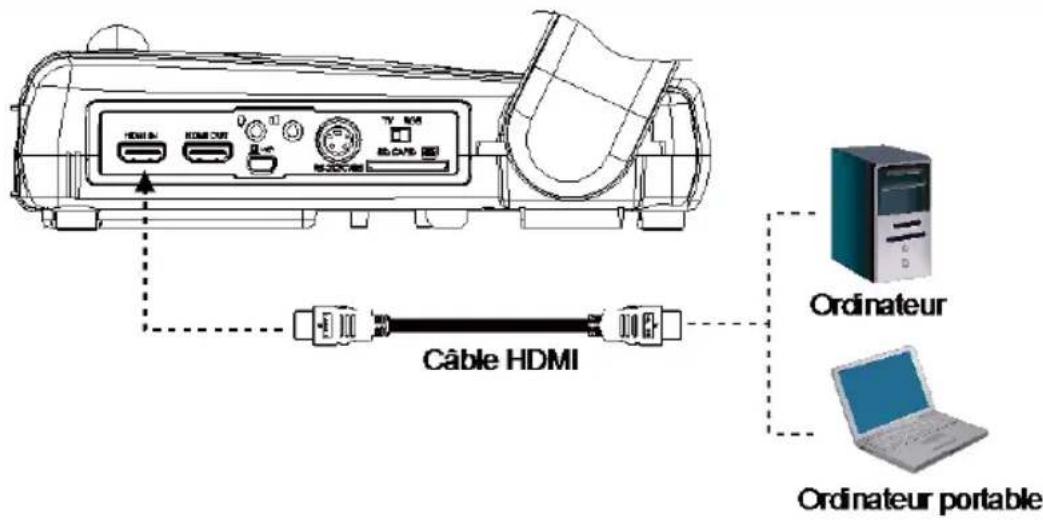

Connexion à un ordinateur avec une interface d'entrée HDMI 12

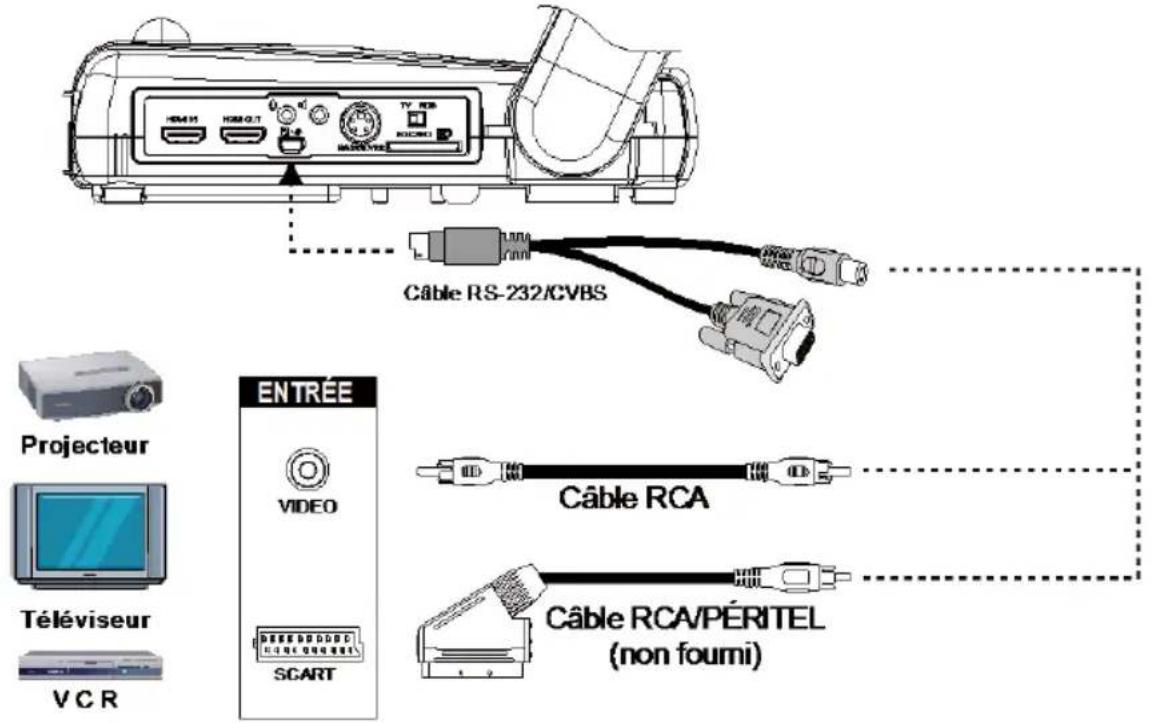

Branchement à un téléviseur 13

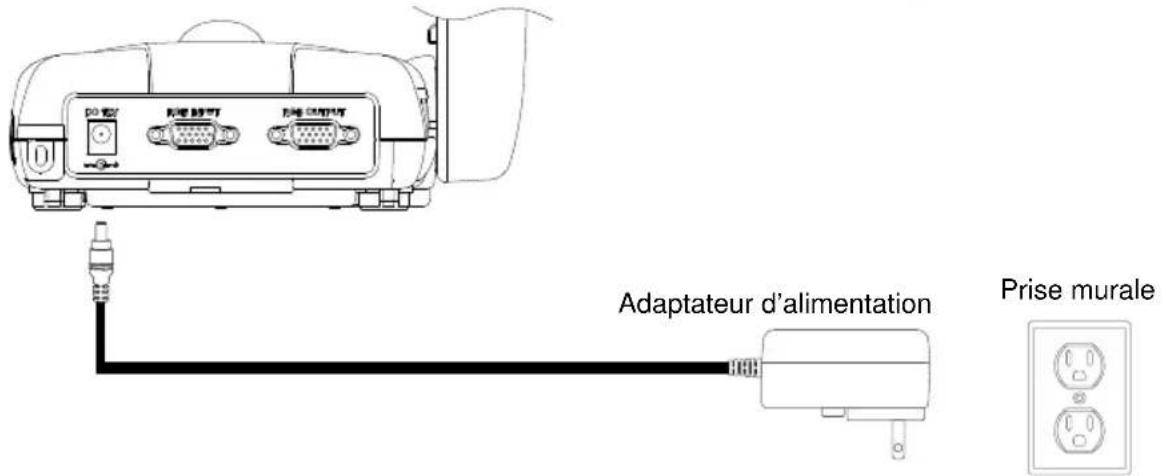

Branchement de l'adaptateur secteur 13

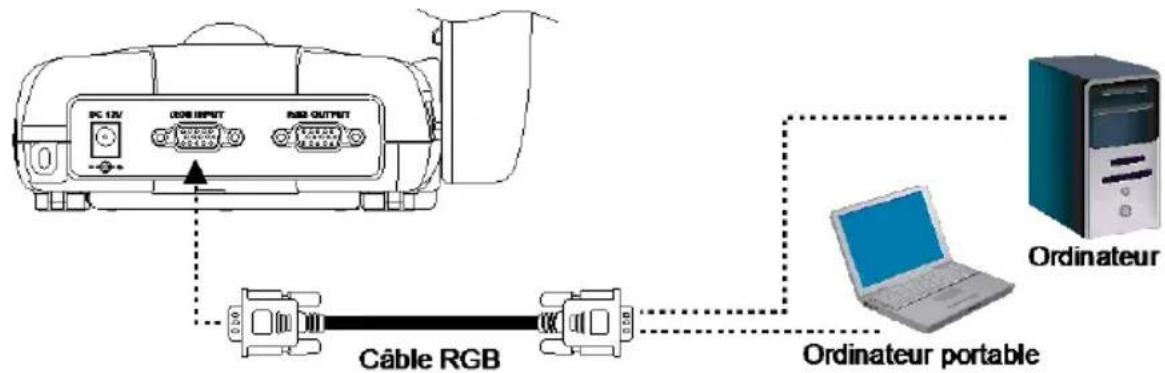

Branchement à un ordinateur 14

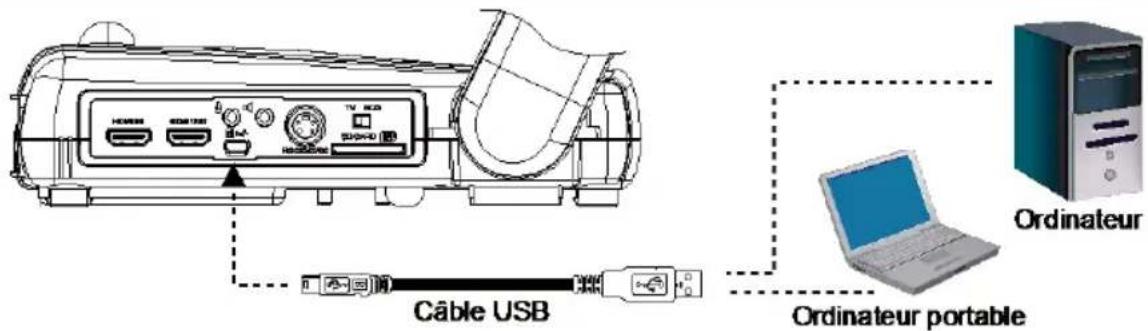

Branchement a un ordinateur via USB 14

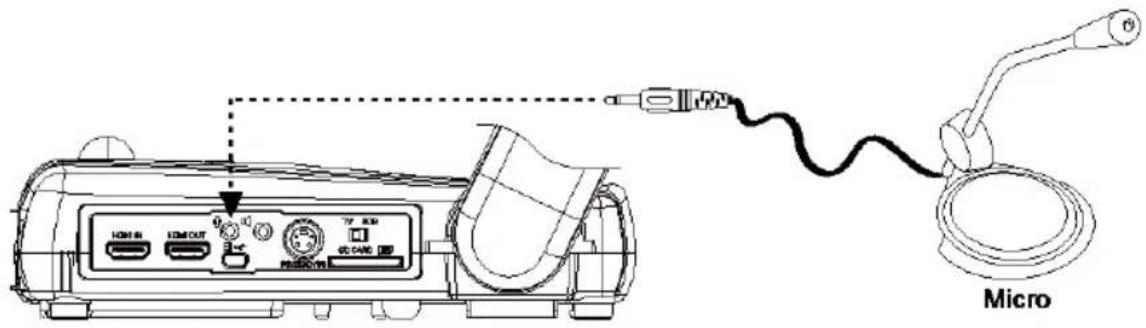

Branchement d'un micro externe 15

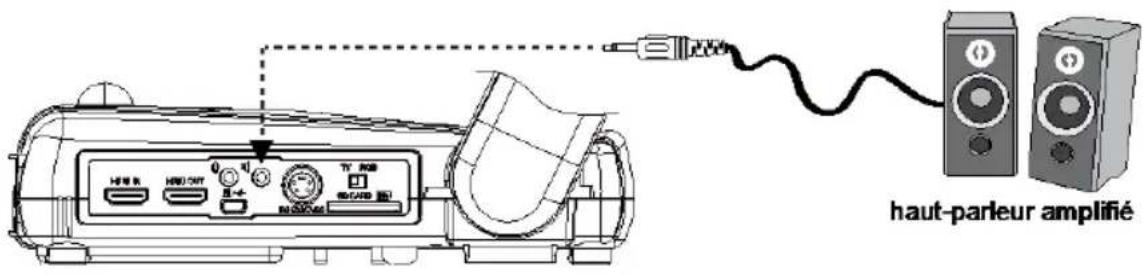

Branchement d'un haut-parleur amplifié 15

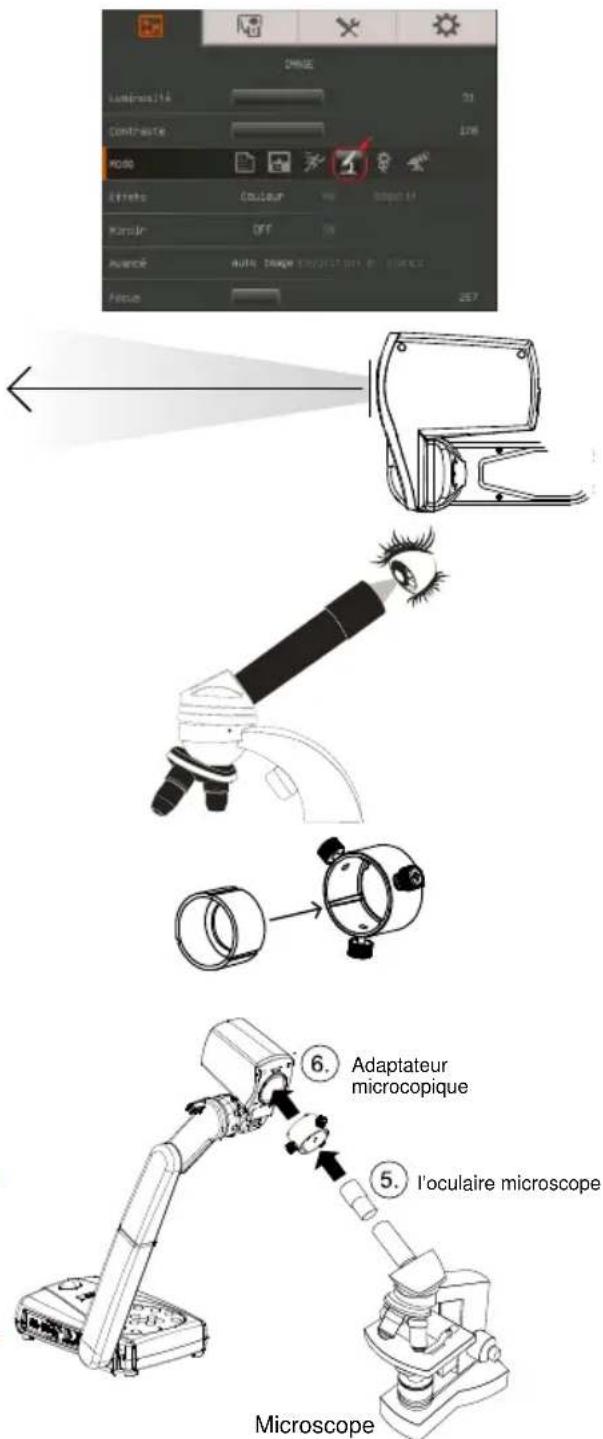

Branchement à un microscope 16

Réglage de l'AVerVision M70HD 17

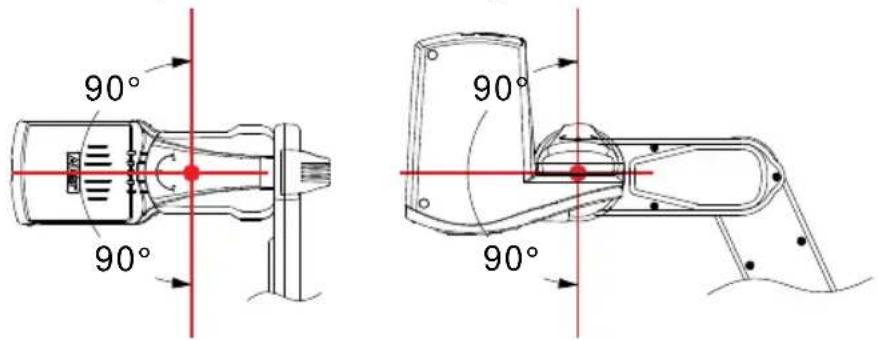

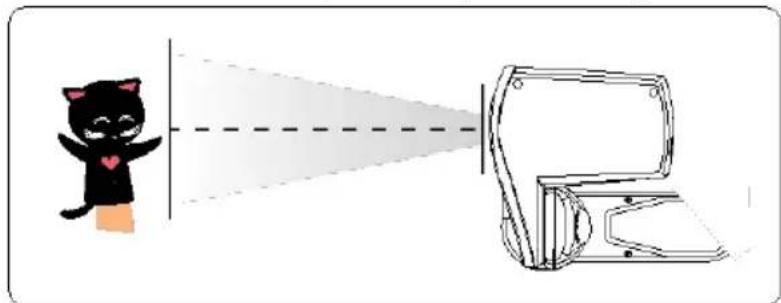

Tete de laamera 17

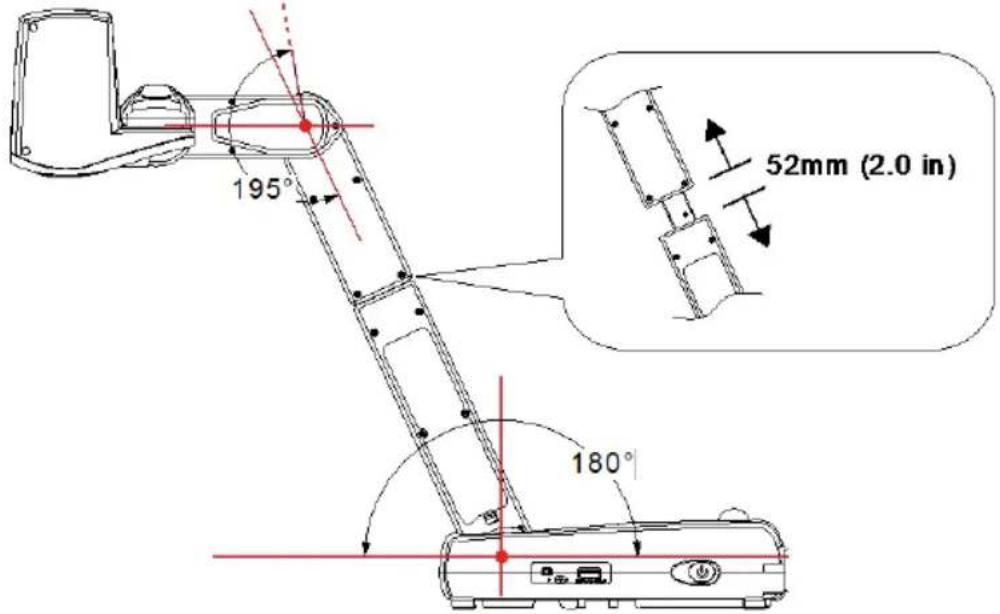

Brasarticulé 18

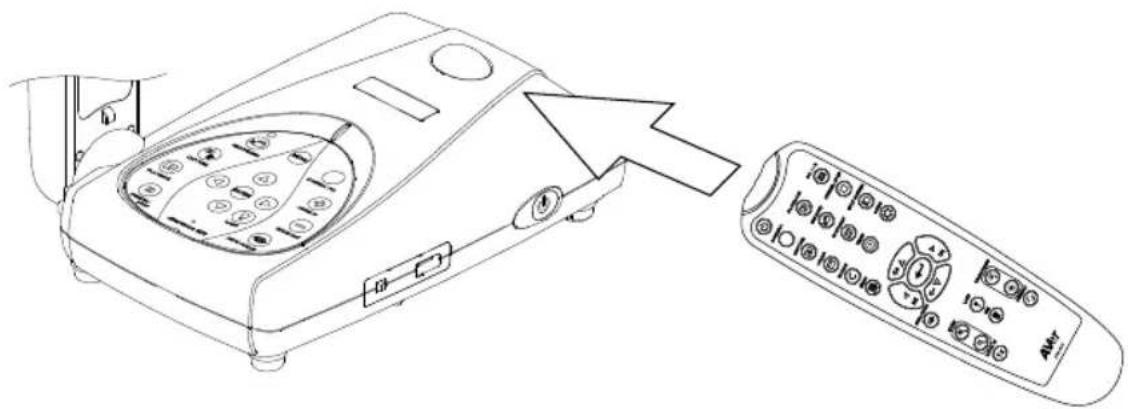

Capeur infrarouge 18

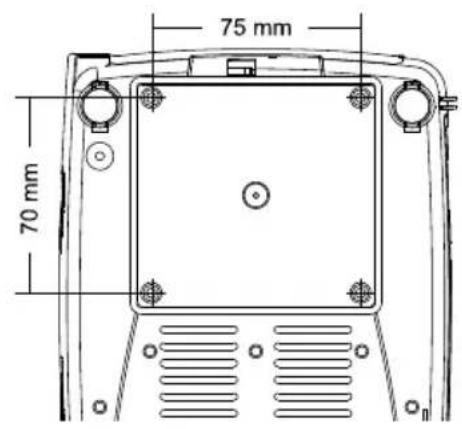

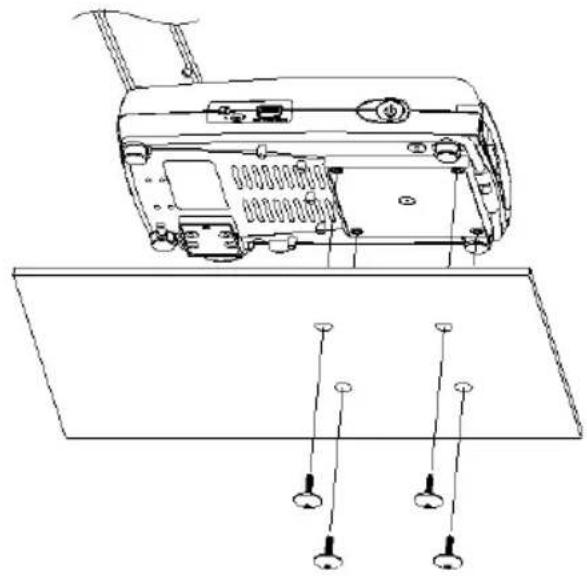

Fixation du M70HD sur une surface plane 19
Feuille antireflet 19
Stockage en mémoire externe 20

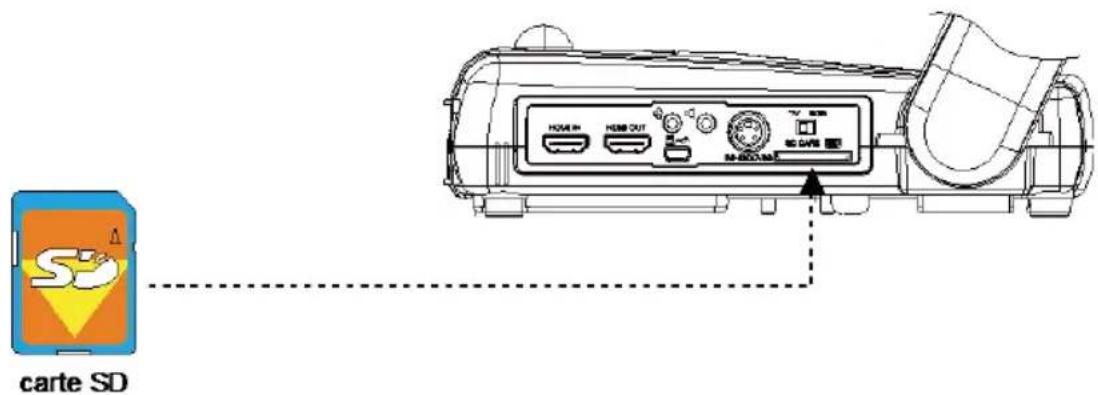

Insertion d'une carte SD 20

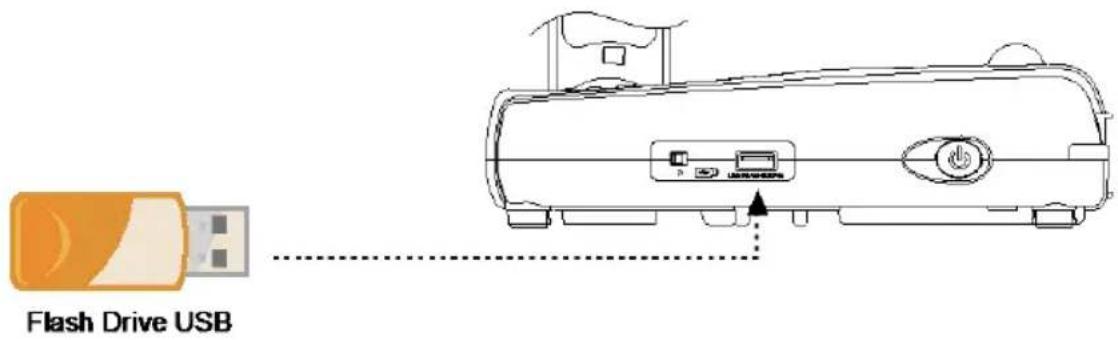

Insertion d'un Flash Drive USB 20

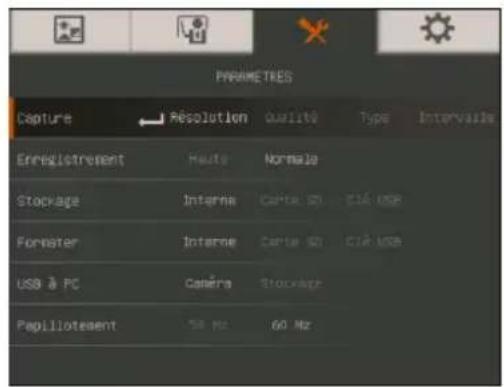

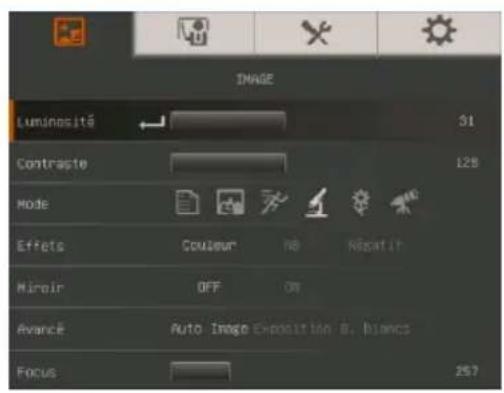

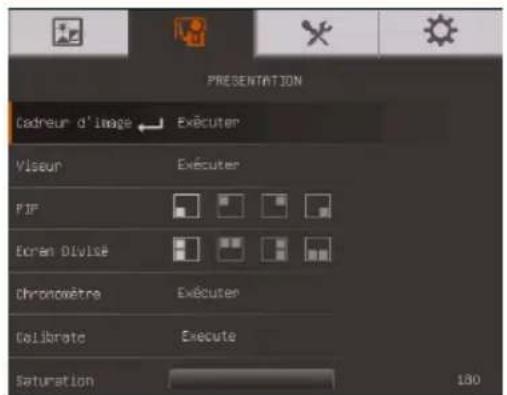

MENU OSD 21

Parcourir le menu et les sous-menus 22
Image 22
Luminosité 22
Contraste 22
Mode 23
Effects 23
Miroir 23
Avancé 23
Auto Image 24
Exposition 24
Balande des blancs 24
Focus 24

Présentation 25

Cadreur d' image 25
Viseur 26
PIP (image dans l'image) 26
Ecran divisé 27
Chronomètre 27

Réglage 27

Capture 27
Résolution 28
Qualité 28
Type 28
Intervalle 28

Enregistrement 28
Stockage 29
Formater 29
USB à PC 29
Papillotement 29

Système 30

Langue 30
Resorting 30
Sauvegarde 30
Sauv.Régl. (Enregistrement des paramètres) 30
Rétablir les parameters 31
Information 31
Defaut. 31

Memoire 31

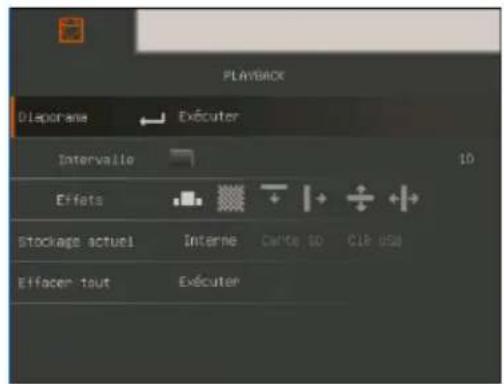

Diaporama 31
Intervalle 32
Effects diaporama 32
Stockage actuel 32
Effacer tout 32

Annotation 33

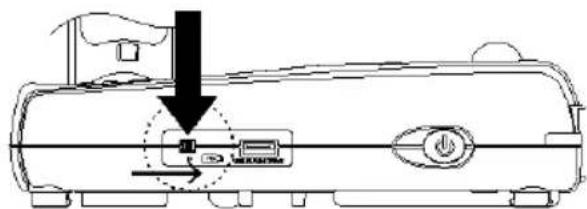

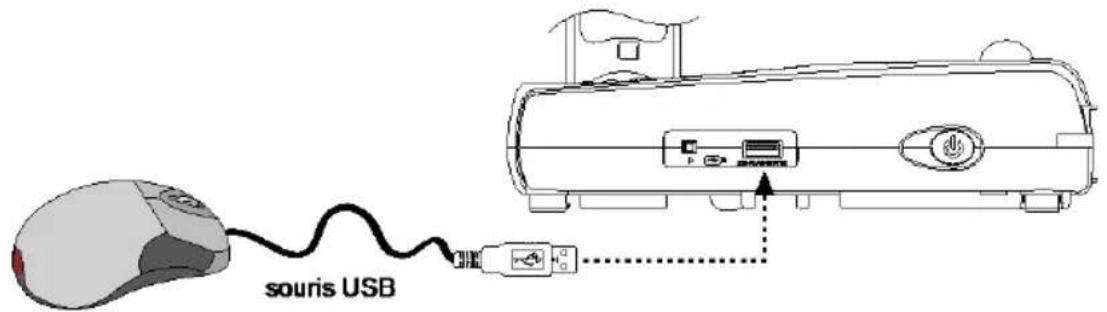

Branchement d'une souris USB 33

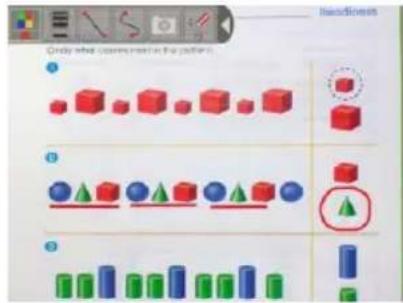

Utilisation du panneau de commandes de l'annotation 34

Transfert des Images capturées/VIDEOS à un ordinateur 35

36

Image 36
Optique 36
Alimentation 36
Eclairage 36
Entree/sortie 36
Dimensions 37
Stockage externe 37

Utilisation de I'interface RS-232 I 37

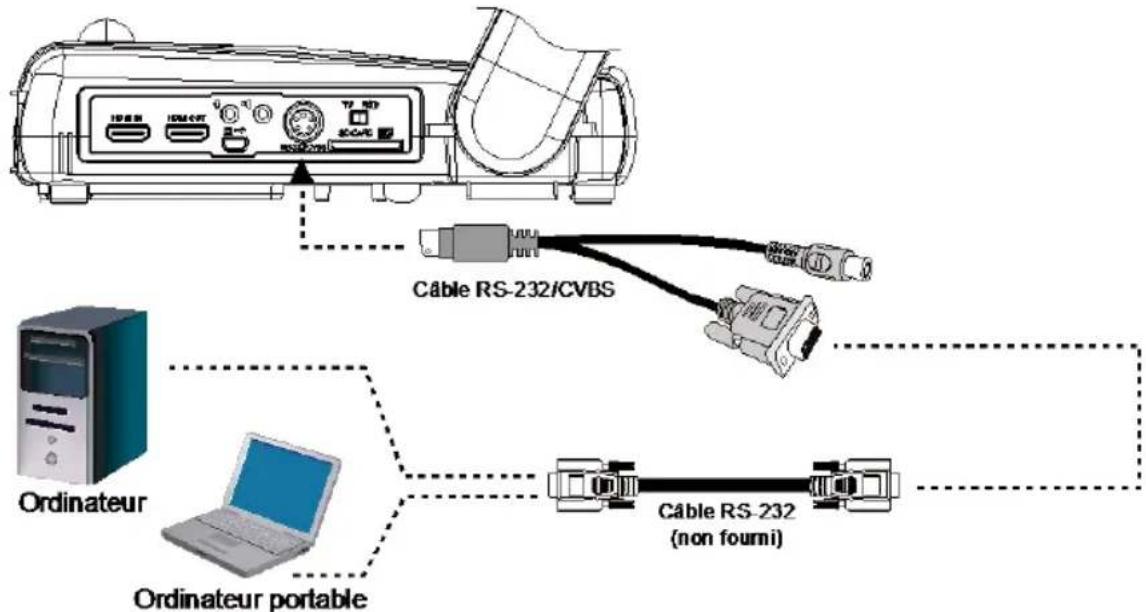

Conexion au RS-232 de I'ordinateur 37

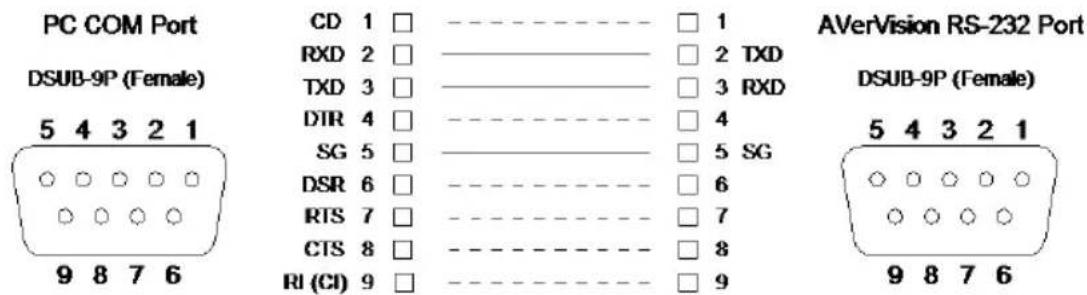

Specifications du Cable RS-232 38
Specifications de Transmission RS-232 38

Format de communication RS-232 38
Table de commande RS-232 39
RS-232 Acquisition de la table des commandes 44

Guide de dépannage 45

Garantie limitée 47
Limitation de la garantie 47
Décharge de responsabilité 47
Limitation de responsabilité 48
Lois en vigueur et vos droits 48

Contenu de la boîte

Assurez-vous que les éléments suivants se trouvent bien dans l'emballage.

AVerVision M70HD

Cable USB

Câble RGB

Adaptatour secteur (12V, 2A)

• Le Adaptateur secteur sera différent selon le type de prise de courant utilisé dans le pays où il est vendu.

Cable RS-232/CVBS

Télécommande (avec piles)

Logiciel et CD du manuel

Accessoires en option

Adaptateur microscope

(28mm & 34mm Coupleur caoutchouc)
Feuille antireflet

Boftier d'éclairage

Sacoche

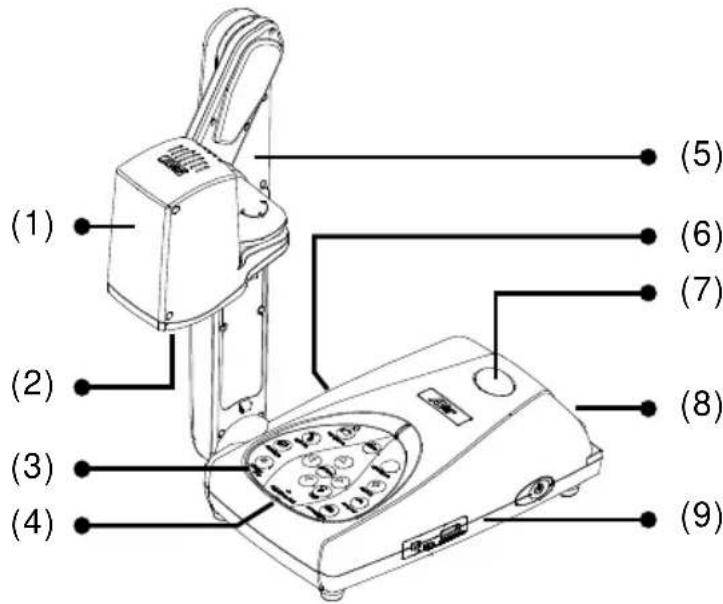

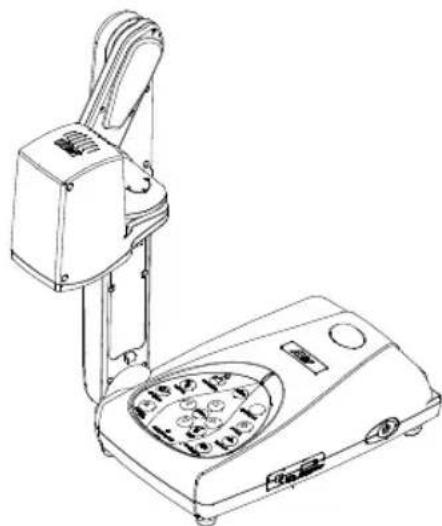

Familiarisez-vous avec l'AVERVISION M70HD

(fig.1.1)

Nom	Fonction
(1) Tête de la camera	Contient le senseur de laamera.
(2) Objectif de laamera	Mise au point de laamera.
(3) Panneau de contrôle	Accès facile aux différentes fonctions.
(4) Micro incorpore	Enregistrer le son pendant l'enregistrement d'un clip video. Le son ainsi enregistré sera monaural.
(5) Bras	Déployable pour augmenter l'angle de vision.
(6) Panneau de gauche	Connexions pour écran LCD par cable HDMI, micro, haut-parleur, ordinateur, carte SD et interrupteur de sortie d'affichage TV-RGB.
(7) Capteur IR	Réception des ordres de la commande à distance.
(8) Panneau arrière	Connexions pour l'alimentation, pour affichage sur ordinateur via entrée RGB et pour monitateur LCD via cable RGB.
(9) Panneau de droite	Interrupteur marche/arrêt pour port de lecteur flash USB et bouton d'alimentation.

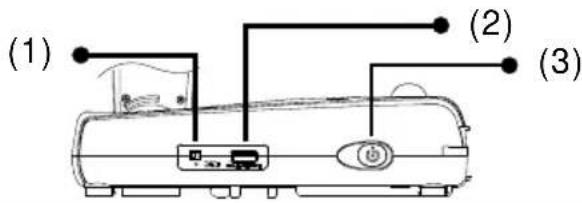

Panneau droit

(fig. 1.2)

Nom	Fonction
(1) Commutateur PC par USB - Lecteur flash USB	Bouton à droite (▶) pour enregistrer audio et videoodirectement dans un flash drive USB ; Bouton à gauche (▲)si l'AVerVision M70HD est connecté à un ordinateur parcable USB.
(2) Port pour clé USB	Insertion d'un lecteur flash USB pour stocker desenregistrentes audio-video.
(3) Bouton marche/Arrêt	Permet demettre l'appareil en marche o en veilleuse

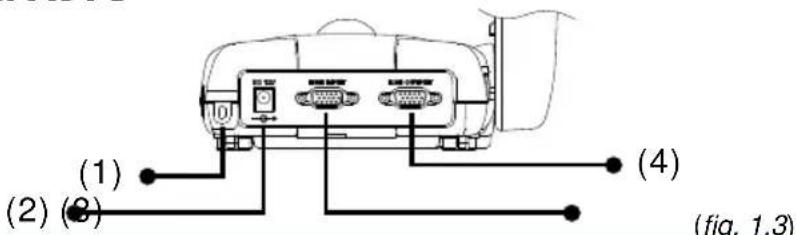

Panneau arrête

Nom	Fonction
(1) Connecteur antivol	Connexion d'un verrouillage de sécurité compatibleKensington ou d'un périphérique antivol.
(2) DC12V	Branchez l'adaptateur secteur sur ce port.
(3) Port d'entrée RVB	Entrer le signal depuis un ordinateur ou une autre source etle faire passer par le port SORTIE RGB seulement.Connecter ce port au port de sortie RGB/VGA d'unordinateur.
(4) Port de sortie RVB	Branchez l'AVERVISION M70HD à n'importe quelpériphérique d'affichage par cable RGB

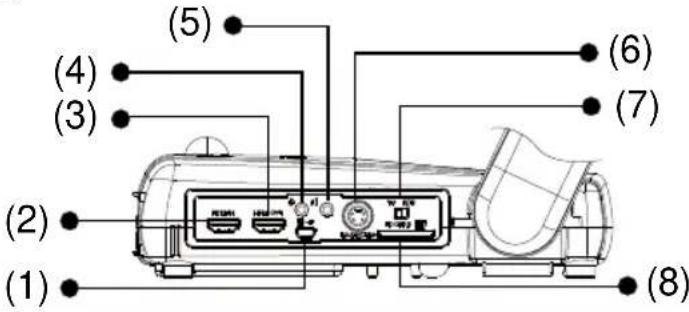

Panneau gauche

(fig. 1.4)

Nom	Fonction
(1) Port Mini USB	Connexion à un port USB d'un ordinateur par cable USB pour utiliser l'AVerVision M70HD comme une camera USB ou transférer les photos/vidEOS choisises de la mémoire source à l'ordinateur.
(2) Port HDMI In	Connector une source HDMI externe comme entrée via ce port.
(3) Sortie HDMI	Sortir le signal video du système principal vers un écran LCD avec interface HDMI, via un cable HDMI.
(4) Port micro	Branchement d'un micro avec une prise jack de 3,5 mm. Le micro incorpore se désactive lorsqu'un micro externe est branché sur ce port.
(5) Port pour haut-parleur	Connexion vers un haut-parleur amplifié.
(6) Port RS-232/CVBS	Branchement du cable RS-232/CVBS (fourni). La prise RCA sort le signal video de laamera vers un téléviseur ou des apparils video. La prise RS-232 s'utilise pour se brancher au port de série d'un ordinateur, à un panneau de contrôle ou à un contrôle centralisé si on le souhaite.
(7) Commutateur TV-RGB	Commutateur TV pour sorting un signal d'affichage video par RS232/CVBS (via prise RCA), ou du RGB aux ports de sortie RGB et HDMI.
(8) Fente pour carte	Insertion de la carte SD (étiquette vers le haut).

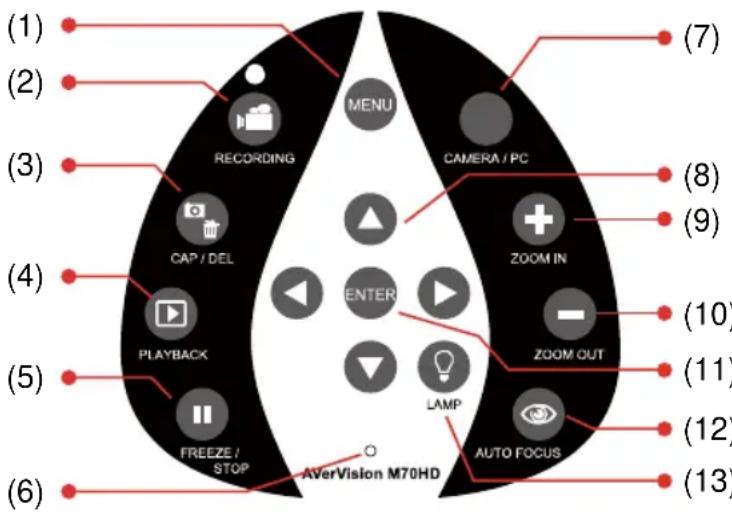

Panneau de contrôle

(fig. 1.5)

Nom	Fonction
(1) MENU	Ouvrir et quitter le menu OSD.
(2) RECORDING	Marche/Arrêt de l'enregistrement audio et video. Ces données ne peuvent être enregistrées que dans une carte SD ou dans un flash drive USB. Voir Stockage en mémoire externe.
(3) CAP/DEL	- Capturer une photo en mode Caméra. En mode de capture continue, pressez ce bouton de nouveau pour arrêter. - Effacer la photo/védo sélectionnée, en mode Reproduction.
(4) PLAYBACK	Visionner et lire les images fixes capturées et les fichiers video.
(5) FREEZE / STOP	- Activer/Désactiver la pause pour l'affichage de l'image en mode Caméra. - Arrêter la reproduction audio et video en mode Reproduction.
(6) Micro incorpore	Enregistrement automatique du son pendant l'enregistrement d'un clip video
(7) CAMERA / PC	- Capturer une photo en mode Caméra. En mode de capture continue, pressez ce bouton de nouveau pour arrêter. Effacer la photo/védo sélectionnée, en mode Reproduction.
(8) ▲, ▼, △, & ▲	- Panoramaque et zoom avant dans l'image (au-delà de la plage du zoom numérique) en mode direct ou en mode lecture. - Déplacer la sélection en mode Reproduction ou dans le menu OSD. - Utilisez ▲ et ▼ pour augmenter ou baisser le volume en reproduction video. - Utilisez ▲ et ▲ pour reproüuire la réserve en marche arrêté ou avant. - Déplacez sur l'écran le cadre Cadreur d'image ou le masque Viseur.
(9) ZOOM IN	- Activer/Désactiver la pause pour l'affichage de l'image en mode Caméra. - Arrêter la reproduction audio et video en mode Reproduction.
(10) ZOOM OUT	Diminuer le grossissement de l'image en mode caméra ou reproduction photo.
(11) ENTER	- Sélection depuis le mode Lecture ou depuis le menu OSD. - Activer/Désactiver la pause en reproduction-video.
(12) AUTO FOCUS	Pour régler automatiquement la mise au point.
(13) LAMPE	Allumer/éteindre la lampe zénithale.

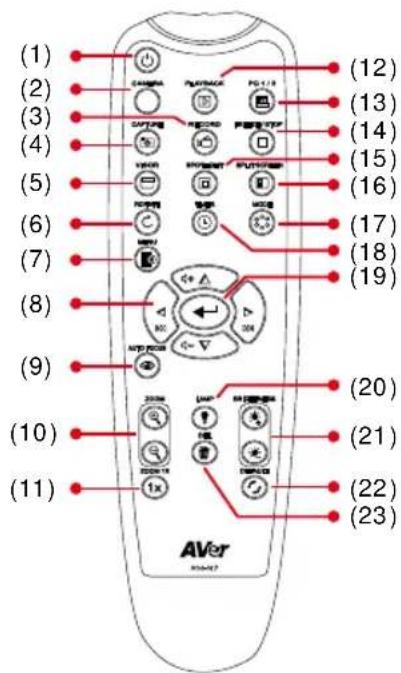

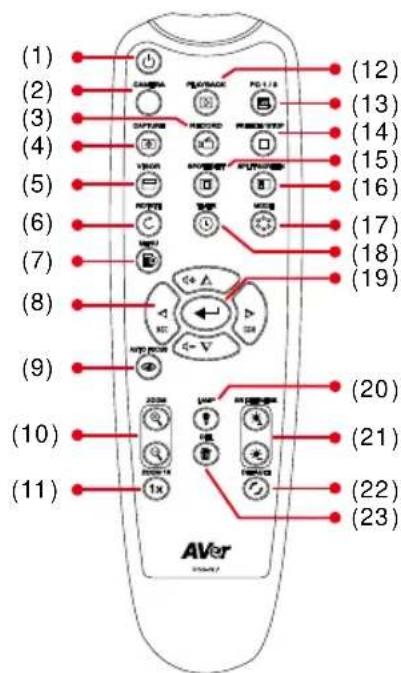

Télécommande

La télécommande utilise deux (2) piles AAA (fournies), à installer correctement (respect des polarités) avant utilisation. Toutes les fonctions de l'AVERVISION M70HD sont accessibles par la télécommande.

(fig. 1.6)

Name	Function
(1) POWER	Bouton Marche/Veilleuse.
(2) CAMERA	Le mode Caméra affiche le signal video de laamera intégrée.
(3) RECORD	Marche/Arrêt de l'enregistrement audio et video. Les données video ne peuvent être enregistrées que dans une carte de mémoire SD ou dans un flash drive USB.
(4) CAPTURE	Capturer une photo en mode Caméra. En mode de capture photo continue, appuyer de nouveau sur ce bouton pour arrêter.
(5) VISOR	Appelez le sous-menu Viseur. Viseur couvre une partie de l'écran de la presentation, et permet auprésentateur de dévoiler l'information à mesure qu'il le souhaite.Dans le sous-menue Viseur, les options suivantes sont disponibles.
	ON/OFF (Marche/Arrêt) - Sélectionnez d'exécuter/annuler l'Viseur. Appuyez sur ↓pour passer à la sélection suivante.Shade (Ombre) - réglage de l'opacité de la surface masquée. La surface ombrée sera complètement noire si vous给您 réglez sur le niveau 100. Appuyez sur ↓pour passer à la sélection suivante.OK - appuyer sur ↑pour la prise d'effet du réglage. Si vous Sélectionnez ON, le haut de l'écran de la presentation sera légèrement exposé. Utilisez les boutons ▲, ▼, △, et ▶ pour dévoiler une plus grande partie de la surface masquée ; et OFF fermera le sous-menue. Pour éteindre l'Viseur, réappuyez sur ▶

(fig. 1.6)

Name	Function
(6) ROTATE	Faire pivoter l'image de 90° en mode Caméra et en mode Reproduction.
(7) MENU	Ouvrir ou quitter le menu OSD.
(8) ▲, ▼, ▏, & ▲	- Panoramaque et zoom avant dans l'image (au-delà de la plage du zoom numérique en mode direct ou en mode lecture. - Déplacer la sélection en mode Reproduction ou dans le menu OSD. - Utilisez ▲ et ▼ pour augmenter ou baisser le volume en reproduction video. - Utilisez ▲ et ▲ pour reproductive la video en marche arrêté ou avant. Déplacez sur l'écran le cadre Cadreur d'image ou le masque Viseur.
(9) AUTO FOCUS	Pour régler automatiquement la mise au point.
(10) ZOOM +/-	- Augmenter/Diminuer le grossissement de l'image en mode caméra ou reproduction photo. - Permet aussi de passer facilement à la précédente ou à la suivante des 16 miniatures de prévisualisation.
(11) ZOOM RESET	Remettre le zoom à la valeur 100%.
(12) PLAYBACK	Visionner les photos/vidEOS capturées à partir de la mémoire en 16 images miniature.
(13) PC 1/2	Le mode PC affiche le signal video du port ENTREE RVB du AVERVISION M70HD.
(14) FREEZE / STOP	- Geler l'image live. - Arrêt de la reproduction video.
(15) SPOTLIGHT	Appeler le sous-menu Cadreur d'image. Cadreur d'image surimprime une boî te-cadre sur l'écran de presentation. Vous pouvez anjuster la taille de la boî te et déplacer celle-ci. Dans le sous-menue Cadreur d'image, les options suivantes sont disponibles.

(fig. 1.6)

Name	Function
(15) SPOTLIGHT	ON/OFF (Marche/Arrêt) - Sélectionnez d'exécuter/annuler l'Cadreur d'image. Appuyez sur pour passer à la sélection suivante. Shade (Ombre) - réglage de l'opacité de la surface extérieure à la boîte. La surface ombree sera complètement noire si vous给您 reglez sur le niveau 100. Appuyez sur pour passer à la sélection suivante.Color (Couleur) - sélection de la couleur du cadre Cadreur d'image. Appuyez sur pour passer à la sélection suivante. OK - appuyer sur pour la prise d'effet du réglage. Si vous Sélectionnez ON, le cadre apparait tra et clignotera. Utilisez les boutons ▲, ▼, □, et ▶ pour ajuster la taille du cadre et appuyez sur pour fixer la taille voulue ; OFF fermera le sous-menu. Pour éteindre l'Cadreur d'image, réappuyez sur
(16) SPLIT SCREEN	Partager l'écran en deux. Un côté affiche l'image en direct de la camera intégrée, l'autre côté affiche 8 miniatures photo/video à partir de la mémoire.
(17) MODE	Sélectionnez parmi 6 modalités: Sharp (net) - Régler le contraste le long des bords pour rendre le texte plus visible. Graphique - réglez le gradient de l'image. Motion (vidéo) - augmentez le nombre d/images/seconde. Ce mode exige de bonnes conditions de lumière. Microscope - réglage automatique du zoom optique pour l'utilisation avec un microscope.Macro - réglage pour des objets situés de 5 à 10 cm de la camera. Infini - réglage pour des objets situés à plus de 80 cm de la camera.

(fig. 1.6)

Name	Function
(18) TIMER	Appeler le sous-menu du temporisateur. Sélectionnez de démarrer/méttre en pause/arrête le compte à rebours du temporisateur, et réglez-en la durée.
(19)	- Sélection depuis le mode Lecture ou depuis le menu OSD. - Activer/désactiver la pause en reproduction-video.
(20) LAMP	Allumer/éteindre la lampe zénithale.
(21) BRIGHTNES +/-	Réglage de brillance.
(22) DEFAULT	Restaurer les paramètres d'usine.
(23) DEL	Effacer les photos/videos sélectionnées en mode Reproduction.

Branchements

Avant de faire un branchement, assurez-vous qu'aucun des apparèils ne soit allumé. Si vous n'étés pas sur de l'endetroit où vous brancher, voyagez simplement les illustrations des connections ci-après et consultez également le mode d'emploi de l'appareil auquel vous allez brancher l'AVERVISION M70HD.

Ajustez le commutateur TV-RGB

Le commutateur TV-RGB Sélectionne la sortie de l'affichage. Mettez-le sur RGB (à droite) pour partager le signal par une connexion RGB/HDMI, ou sur TV (à gauche) pour partager le signal par une prise RCA. (voir fig. 1.4 # 6)

Commutateur	Port AVerVision		Port Périph. d'Affichaget
RGB	Sortie RGB	To	Entree RGB
	Sortie HDMI		Entree HDMI
TV	RS232/CYBS (UTILISZ un cable RS-232/CYBS)		Entree VIDEO

Branchement à un moniteur ou à un projecteur LCD/DLP

Trepérez le port d'entrée RGB (VGA) du périphérique d'affichage graphique et raccordez-le au port de SORTIE RGB de l' AVerVision M70HD.

Assurez-vous que l'interrupteur TV/RVB est reglé sur RVB.

Branchement à un moniteur ou à un projecteur LCD/DLP par une interface HDMI interface

Repérez le port d'entrée HDMI du périphérique d'affichage et raccordez-le au port de SORTIE HDMI de l'AVERVISION M70HD.

Assurez-vous que l'interrupteur TV/RVB soit regle sur RVB.

MoniteurHDMI

Connexion à un ordinateur avec une interface d'entrée HDMI

Trouvez le port de sortie HDMI du PC ou du portable et connectez-le au port HDMI de l'AverVision M70HD.

• Vérifiez que le commutateur TV/RGB soit bien sur RGB.
• Pour afficher l'image sur l'ordinateur, appuyez sur le bouton Caméra/PC du tableau de commandes ou de la commande à distance afin de passer l'AVerVision M70HD en mode ordinateur.
• Pour qu'un ordinateur portable produit une image, utiliser la commande clavier (FN+F5) pour passer d'un mode à l'autre. Pour une commande différente, vous reférer au manuel de votre ordinateur portable.

Branchement à un téléviseur

Repérer le port d'entrée VIDEO ou Péritel RGB (s'il existe) du téléviseur ou de l'appareil video (par exemple un magnétoscope) pour enregistrer votre presentation et branche-à-la prise RCA du cable RS-232/CVBS.

Branchement de l'adaptateur secteur

Branchez la source d'alimentation sur une prise secteur 100V~240V CA. Une fois branché, l'appareil se met automatiquement en mode veille. Appuyez sur pour l'allumer.

Branchement à un ordinateur

Repérez le port de sortie RGB (VGA) de l'ordinateur et raccordez-le au port d'ENTRÉE RGB de l'AVERVISION M70HD. Le signal video du port d'ENTRÉE RGB est diffusé en continu aux ports de SORTIE RGB.

• Pour afficher l'image sur l'ordinateur, appuyez sur le bouton Caméra/PC du tableau de commandes ou de la commande à distance afin de passer l'AVERVISION M70HD en mode ordinateur.
• Pour qu'un ordinateur portable produit une image, utiliser la commande clavier (FN+F5) pour passer d'un mode à l'autre. Pour une commande différente, vous reférer au manuel de votre ordinateur portable.

Branchement à un ordinateur via USB

Repérez le port USB de l'ordinateur et raccordez-le au port USB de l'AVerVision M70HD. Ceci vous permettra d'utiliser l'AVerVision M70HD comme une camera USB, ou de transférer les photos/videos de la mémoire à l'ordinateur. Voir aussi : « Transfert d'un fichier de l'AVerVision M70HD au PC »

Assurez-vous que le commutateur du flash drive USB (voir fig. 1.2, n° 1) se trouve dans la position de gauche.

Branchement d'un micro externe

Branchez un micro monaural muni d'une prise jack de 3,5 mm au port. Le micro incorpore du panneau de commandes se désactive lorsqu'on branche un micro externe. Le son enregistré sera monaural.

Branchement d'un haut-parleur amplifié

Branchez un haut-parleur amplifié muni d'une prise jack de 3,5 mm au port .Seul le son de la reproduction video est pris en charge.

Nous vous recommendions de brancher un haut-parleur amplifie au port de sortie audio. Prenez garde quand vous mettez un casque. Baissez le volume avec la commande à distance pour vous éviter le risque d'un dommage auditif par excès de volume.

Branchement à un microscope

Vouss pouvez aussi connecter le AVERVISION M70HD à un microscope pour vous permettre de regarder des objets microscopiques sur un grand écran sans vous fatiguer les yeux.

1. Changer le mode d'affichage à « Microscope ». Appuyez sur MENU > Sélectionnez l'onglet IMAGE > Sélectionnez MODE > Sélectionnez (microscope) et appuyez sur
2. Pointez la teteamera vers un point le plus lointain possible et appuyez sur AUTO FOCUS (mise au point automatique).
3. Ajustez la mise au point du microscope.
4. Sélectionnez le coupleur caoutchouc le plus ajustat pour la taille de l'oculaire du microscope, et insérez-le dans l'adaptateur microscope.
5. Enlevez l'oculaire du microscope et raccordez-le à l'adaptateur microscope muni du coupleur en caoutchouc. Serrez les 3 vis moletées jusqu'à ce que l'oculaire tienne dans l'adaptateur.

Nous recommendons d'utiliser des oculaires de 15,5 mm ou plus d'eye relief (separation admissible entre l'oeil et l'oculaire).

1. Raccordez l'adaptateur microscope à le teteamera AVerVision. Puis raccordez-le à l'AVerVision et au microscope.

Réglage de l'AVerVision M70HD

Cette section explique comment régler et ajuster le AVerVision M70HD pour répondre à vos besoins.

Tete de laamera

La tete de prise de vues pivote librement de 90^ gauche/droite et haut/bas.

Si la tete de prise de vues est en position verticale, vous pouze aussi appuyer sur ROTATE dans la commande à distance pour faire pivoter l'image de 180^ .

Bras articulé

Lebrasarticuléestconqu pour pouvoir cadrer une feuille DIN A4complete.

Captive infrarouge

Pointez la télécommande vers le capteur infrarouge pour faire fonctionner l'appareil.

Fixation du M70HD sur une surface plane

Sur un panneau, marquez quatre points formant un rectangle de 70 × 75 ~mm et percez des trous de 6,004 ~mm centrés sur ces points. Passez-y quatre vis M4.0 pour fixer le M70HD au panneau.

Feuille antireflet

La feuille antireflet est recouverte d'un film spécial qui permet d'éliminer les reflets qui peuvent apparaitre lors du visionnage d'objets très brillants ou glacés, comme les magazines ou les photographies. Il suffit de placer la feuille antireflet sur le document brillant pour réduire la lumière réfléchie.

Stockage en mémoire externe

L'AverVision M70HD prend en charge aussi bien la carte de mémoire SD que le flash drive USB afin que l'on puisse enregistrer plus de photos et de videos avec son. L'AverVision M70HD détecte la présence d'un dispositif de stockage externe, et utilise automatiquement le dernier dispositif de stockage détecté. Si aucun dispositif externe de stockage n'est connecté, toutes les images fixes capturées seront enregistrées dans la mémoire interne.

Insertion d'une carte SD

Insérez la carte à fond, avec les contacts vers le bas. Pour enlever la carte, poussez pour la libérer puis tirez. Le système prend en charge les cartes SD d'une capacité de 1Go à 32Go.

Insertion d'un Flash Drive USB

Assurez-vous que le commutateur du Flash Drive USB (voir fig. 1.2 n°1) soit dans la position de droite avant d'insérer le flash drive. L'AVerVision M70HD peut prendre en charge des flash drive USB de 2Go à 32Go.

MENU OSD

Il y a 4 onglets dans le menu OSD: IMAGE, PRESENTATION, REGLAGE et SYSTÉME. En mode Reproduction, on peut acceder au Menu OSD REPRODUCTION pour activer la fonction Diaporama et modifier, si vous le souhaitez, les réglages d'intervalle et de transition

Pour la sortie TV, la RÉSOLUTION sera désactivée dans la liste du menu PARAMÉTRAGE.


PRESENTATION

REGLAGE

SYSTÉME

MÉMOIRE

ANNOTATION

Parcourir le menu et les sous-menus

1. Appuyez sur le bouton MENU de la télécommande ou du panneau de commandes.
2. Appuyez sur et sur pour vous déplacer parmi les onglets

3. Appuyez sur et sur pour désir une seLECTION dans la liste du menu.

4. Appuyez sur pour faire une selection.

5. Utilisez et pour régler un paramètre ou pour faire une seLECTION.
6. Appuyez sur pour entrer au sous-menuto enter submenu.
7. Appuyez sur MENU pour fermer le menu OSD.

Imag e

Ecran du menu
Fonction

Luminosite

Réglez manuellement la brillance de 0 à 63.

Contraste

Réglez manuellement le contraste de 0 à 255 pour des environnements lumineux et sombres.

Écran du menu

Fonction

Mode

Sélectionnez parmi les divers paramétrages d'affichage des images.

Sharp (net) - Régler le contraste le long des bords pour rendre le texte plus visible.

Graphique - réglez le gradient de l'image.

Motion (video) - augmentationez le nombre

d'images/seconde. Ce mode exige de bonnes conditions de lumière.

Microscope - réglage automatique du zoom optique r l'utilisation avec un microscope.

Macro - réglage pour des objets situés de 5 à 10 cm aamera.

Infini - réglage pour des objets situés à plus de 80 de laamera.

Effets

Conversion de l'image : positive (couleurs normales), monochrome (noir et blanc) ou négative.

Miroir

Selectionner inverser l'image en mode Camera.

Avance

Selectionnez pour paramétrel l'image automatique, l'exposition et la balance des blancs.

Ecran du menu

Fonction

Auto Image

Selectionnez ON ou OFF pour régler automatiquement la balance des blancs et l'exposition, et pour corriger la compensation de couleur et d'exposition.

Exposition

Sélectionnez le réglage de l'exposition.

Auto - réglage automatique de l'exposition et de la quantité de lumière requisite.

Manuel - réglez manuellement l'exposition. Le niveau maximum est 100.

Balande des blancs

Selectionnez le réglage de la balance des blancs pour différentes conditions d'éclairage ou différentes températures de couleur.

AUTO - réglage automatique de la balance des blancs.

MANUEL - réglez manuellement les niveaux de rouge et de bleu. La valeur maximale pour chacun d'eux est 255.

Focus

Réglage manuel de la mise au point.

Présentation

Ecran du menu

Fonction

Cadreur d' image

Cadreur d'image superpose un cadre sur l'écran de la presentation. Vous pouvez déplacer l'Adobe d'image à trAvers l'écran de la presentation à l'aide des boutons ▲, ▼, △, et ▶. Sélectionnez Execute (exécuter) pour appeler le sous-menu Cadreur d'image.

Dans le sous-menu Cadreur d'image, les options suivantes sont disponibles.

ON/OFF (Marche/Arrêt) - Sélectionnez d'exécuter/annuler

I'Cadreur d'image. Appuyez sur pour passer à la selection suivante.

Shade (Ombre) - réglage de l'opacité de la surface extérieure à la boîte. La surface ombree sera complètement noire si vous vous reglez sur le niveau 100.

Appuyez sur pour passer à la sélection suivante. Color (Couleur) - selection de la couleur du cadre

Cadreur d'image. Appuyez sur pour passer à la selection suivante.

OK - appuyer sur ↓ pour la prise d'effet du réglage. Si vous Sélectionnéz ON, le cadre apparaitra et clignotera. Utilisez les boutons ▲, ▼, △, et ▷ pour ajuster la taille du cadre et appuyez sur ↓ pour fixer la taille voulue ; OFF fermera le sous-menu.

Ecran du menu

Fonction

Viseur

Viseur recouvre l'écran de presentation. Une petite partie dans le haut de la presentation reste visible. Utilisez les boutons , , , et pour dévoiler une plus grande partie de la zone masquée. Sélectionnez Execute (exécuter) pour appeler le sous-menu Viseur.

Dans le sous-menu Viseur, les options suivantes sont disponibles.

ON/OFF (Marche/Arrêt) - Sélectionnez d'exécuter/annuler

I'Viseur. Appuyez sur pour passer à la sélection suivante.
Shade (Ombre) – réglage de l'opacité de la surface masquée. La surface ombree sera complètement noire si vous vous reglez sur le niveau 100. Appuyez sur pour passer à la sélection suivante.

OK - appuyer sur ↓ pour la prise d'effet du réglage. Si vous scélectionnez ON, le haut de l'écran de la presentation sera légèrement apparent. Utilisez les boutons ▲, ▼, △, et ▷ pour dévoiler une plus grande partie de la surface masquée ; et OFF fermera le sous-menu.

PIP (image dans l'image)

Selectionnez l'emplacement de l'écran d'affichage des miniatures et affichez-le dans un coin de votre écran pour rappeler l'image capturée depuis la mémoire en mode Caméra. Selectionnez OFF pour annuler la PIP.

Coin inférieur gauche
Coin supérieur gauche
Coin supérieur droit
Coin inférieur droit

Ecran du menu

Fonction

Ecran divisé

Partagez l'écran en deux. La moitié de l'écran affiche les huit images miniature et l'autre moitié affiche l'image de laamera AVERVISION M70HD.

Selectionnez le lieu d'affichage de la reproduction des 8 images en miniature. Selectionnez OFF pour annuler l'écran divisé.

Gauge

Haut

Droite

Bas

Chronomètre

Demarrer/mettre en pause/arreter le temporisateur, et en regler la durée. Le temporisateur se met automatiquement a compter en avant lorsque le compte à rebours arrive à zéro, pour montré les temps écoulé. Meme si vous passez dans les modes Reproduction, PC ou Camera, le temporisateur continue à compter.

Saturation

Réglage de la saturation vaule manuellement.

Réglage

Ecran du menu

Fonction

Capture

Selectionnez de paramétre la résolution, la qualité et le type de capture, et la durée des intervalles.

Écran du menu

Fonction

Résolution

Selectionnez la taille de la capture. Pour la valeur 5M, la taille de résolution de la capture est 2560 X 1920.

Qualité

Selectionnez le paramètre de compression de capture.

Type

Selectionnez le type de capture.

Simple - capture d'une seule image.

Définir l'intervalle de temps pour la capture continue.

Cette valeur peut être fixée jusqu'à un maximum de 600 s (10 min).

Enregistrement

Sélectionnez le paramètre de compression de l'enregistrement video.

Ecran du menu

Fonction

Stockage

Changez le lieu de stockage. Les enregistements audio et video ne peuvent etre enregistrres que dans une carte de memoire SD ou un flash drive USB.

Formater

Formatez pour effacer toutes les données de la mémoire sélectionnée.

USB à PC

Selectionner le statut de l'AVERVISION M70HD lorsqu'il est connecté à l'ordinateur via USB. Assurez-vous que le commutateur USB du panneau de gauche soit sur PC

Camera - peut être utilisé comme une webcam d'ordinateur ou, avec notre logiciel joint, pour l'enregistrement video ou la capture d'images fixes.

Stockage - transférez les photos capturées et les vidés de la mémoire au disque dur de l'ordinateur.

Papillotement

Selectionnez 50Hz ou 60Hz . Certains écrans ne peuvent pas prendre en charge des fréquences d'actualisation élevées. L'image clignotera quelques instants lorsque vous changerez la fréquence d'actualisation du signal de sortie.

Système

Ecran du menu

Fonction

Langue

Changer et selectionner une autre langue.

Rés sortie

Paramétrer la résolution pour l'affichage de l'image sur l'écran. Cette sélection sera désactivée en mode sortie TV.

Sauvegarde

Copier l'image de la mémoire interne à la carte SD ou au flash drive USB.

Sauv.Régl. (Enregistrement des paramètres)

Enregistrer le paramétrage actuel sous le n° de profil sélectionné. Seuls les paramétrages d'effet, de mode, de brillance et de contraste peuvent être enregistrés.

Écran du menu

Fonction

Rétablir les parametres

Restaurer le paramétrage du n° de profil sélectionné.

Information

Afficher lesinfos produit.

Défaut

Restaurer tous les paramètres d'usine.

Mémoire

Ecran du menu

Fonction

Diaporama

Afficher toutes les photos capturées comme un diaporama automatisé. Le fichier video sera ignore.

Écran du menu

Fonction

Intervalle

Régler l'intervalle avant l'affichage de la photo suivante. La valeur maximale est de 100 secondes.

Effects diaporama

Selectionner l'effet de transition du diaporama.

Glissement de l'image

Damier descendant

Volet descendant

Volet à droite

Ouverture verticale

Volet horizontal du

centre vers l'extérieur

Stockage actuel

Selectionner la source des images.

Effacer tout

Effacer définitivement toutes les données de la source de mémoire sélectionnee. Un message d'Avertissement s'affichera. Sélectionnez OUI pour continuer ou NON pour arrêté de formater le stockage.

Annotation

En mode de lecture d'image unique, ou en mode camera image gelée, vous pouvez utiliser la fonction d'annotation pour superposer une ligne droite ou une ligne de forme libre sur l'image capturée ou sur l'écran de l'appareil photo avec la souris USB connectés au port USB de l'AVerVision M70HD. Elle comporte les sélections suivantes : Icones de Palette de couleurs, Épaisseur du trait, Ligne, Main levée, Capture, Gomme et Masquer/afficher.

La fonction d'annotation n'est prise en charge qu'avc les parametes de resolution suivants :

Branchement d'une souris USB

1. Placez le commutateur USB du panneau de gauche sur L'AVERVISION M70HD détectera alors la sourirs USB et la LED panneau de commandes s'allumera.

1. Connectez le cable de la souris USB à la prise USB de l'AverVision M70HD.

Utilisation du panneau de commandes de l'annotation

Le panneau de commandes de la fonction d'annotation s'affichera au coin supérieur gauche de l'écran. Un curseur apparaître sur l'écran. Déplacez le curseur vers les sélections du panneau de commandes d'annotation et cliquez (bouton gauche) sur les fonctions que vous pouze utiliser.

Nom		Fonction
	Palette de couleurs	Sélectionnez la couleur du trait.
	Épaissur du trait	Sélectionnez l'épaissur du trait.
	Ligne	Sélectionnez de tracer une ligne droite.
	Main levée	Sélectionnez de tracer une ligne de forme libre.
	Capture	Capturez l'image avec l'annotation et enregistrez-la comme un nouveau fichier.
	Gomme	Sélectionnez d'effacer une partie qualconque de l'annotation touchée par lagomme ou d'effacer toute l'annotation.
	Masquer/afficher	Shrink or expand the annotation menu.

Transfert des Images capturées/Videos à un ordinateur

Ceci vous permet de transférer l'image capturée de la mémoire interne ou de la SD à un ordinateur.

Vous DEVEZ lore attentivement et respecter les instructions suivantes AVANT de brancher le cable USB.

1. Assurez-vous demettre le commutateur USB sur pour que I'ordinateur puisse détecter l'AVERVISION M70HD.

2. IL FAUT paramétrer l'USB vers l'ordinateur en fonction STOCKAGE avant de brancher le cable USB.

3. Lorsque « Mass Storage Start (must check)... » [Démarriage du stockage de masse (à vérifier)...] s'affiche au coin inférieur droit de l'écran de presentation, vous pouvez brancher le cable USB.

4. Dès que le cable USB est branché, le système détecte automatiquement le nouveau disque amovible. À présent, vous pouze transférer la ou les images capturées depuis la mémoire intégrée du M70HD au disque dur de l'ordinateur.

Caractéristiques techniques


Capteur	1/3.2" CMOS
Nombre de pixels	5M
Cadence d'images	30 images par seconde (maxi.)
Balance des blancs	Auto/Manuelle
Exposition	Auto/Manuelle
Mode d'image	Net / Graphique / Video / Microscope / Macro / Infini
Effet	Couleur / N&B / Négatif / Miroir / Inversé / Arrêt sur image
Sortie RVB	1920x1080, 1600x1200, 1280x1024, 1280x800, 1280x720, 1024x768
Sortie HDMI	HD 1080p; HD 720p
Capture d'image	240 images(XGA) ; 80 images (5M )

Optique

Mise au point	Auto/Manuelle
Champ	420mm x 315mm
Zoom	Zoom x192 en tout (Optique x12 + AVERZOOM™ x2 + zoom numérique x8)

Alimentation

Source d'alimentation	DC 12V, 100-240V, 50-60Hz
Consommation électrique	16.8 Watts (lampe éteinte); 18 Watts (lampe allumée)

Éclairage

Type de lampe

LED

Entrée/sortie

Entrée RVB	15 broches D-Sub (VGA)
Sortie RVB	15 broches D-Sub (VGA)
Sortie HDMI	Type HDMI
CVBS/RS-232	Mini prise DIN (utilisation de cable adaptateur S-Video/RS-232)
Vidéo composite	Prise RCA
USB	USB2.0
Entrée 12V c.c.	Prise d'alimentation
MIC	Jack 3,5 mm
Haut-parleur	Jack 3,5 mm

Dimensions

En service	452mm x 182mm x 504mm (± 2 mm y compris pied caoutchouc)
Plié	367mm x 182mm x 63mm (± 2 mm y compris pied caoutchouc)
Poids	2.1 kg (envviron 4.629lbs)

Stockage externe

Secure Digital (SD)	1 Go ~ 32 Go (FAT32)
Flash Drive USB	2 Go ~ 32 Go (FAT32)

Utilisation de l'interface RS-232 I

L'AVERVISION M70HD peut être contrôle à l'aide d'un ordinateur ou de n'importe quel panneau de commandes centralisées à trAvers une connexion RS-232. Le code de commande pour le RS-232 est fourni pour que l'intégrateur système puisse l'incorporer au programme du système.

Conexion au RS-232 de l'ordinateur

Repérez le port RS-232 de l'ordinaireur et raccordez-le à la prise jack RS-232 jack du cable RS-232/CVBS.

Specifications du Cable RS-232

Vérifiez que les caractéristiques de votre cable RS-232 correspondent aux caractéristiques suivantes.

Specifications de Transmission RS-232

Bit de départ : 1 bit
- Bits de données : 8 bit
Bit d'arrêt : 1 bit
Bit de parité :Aucun
Parametre X :Aucun
Débit en bauds (vitesse de communication) : 9600bps

Format de communication RS-232

Envoi du code du périphérique : 0x52

(1 octet)

Code de type (1 octet) : 0x0B

Code de longueur de données : 0x03

(1 octet)

Code de données (1 octet) : Voir le tableau de commande pour plus d'informations.

Code de données (2 octet) : Voir le tableau de commande pour plus d'informations.

Code de données (3 octet) : Voir le tableau de commande pour plus d'informations.

Réception du code du périhérique : 0x53

(1 octet)

Code de somme de contrôle : Voir le Tableau de commande pour plus d'informations.

(1 octet)

Format : Début + Type + Longueur de données + Données + Somme de contrôle

Example : 0x52 + 0x0B + 0x03 + 0x3 + 0x01 + 0x00 + 0x00 + 0x53 + 0x5A (Command Power)

Table de commande RS-232

Format d'envoi: 0x52 + 0x0B + 0x03 + Données [0] + Données [1] + Données [2] + 0x53 + Somme de contrôle

Format de réception : 0x53 + 0x00 + 0x02+ 2 + 3 + 0x52 + Somme de contrôle

1 : Somme de contrôle = 0x0B xor 0x03 xor Données [0] xor Données [1] xor Données [2] xor 0x53
2 : Réception des données ok : 0x0B, erreur d'ID : 0x01, Erreur de total de contrôle : 0x02, Pas de commande : 0x03, Échéce de la fonction = 0x04
*3 : Données [0], Retour 0x00 si erreur

Fonction	Don-nées[0]	Données[1]	Don-nées[2]	Somme de contrôle
POWER OFF	0x01	0x00	0x00	0x5A
POWER ON	0x01	0x01	0x00	0x5B
CAMERA MODE	0x02	0x00	0x00	0x59
PLAYBACK MODE	0x03	0x00	0x00	0x58
PC-1 PASS THROUGH	0x04	0x00	0x00	0x5F
IMAGE CAPTURE TYPE: SINGLE	0x05	0x00	0x00	0x5E
IMAGE CAPTURE TYPE: CONTINUOUS	0x05	0x01	0x00	0x5F
CONT. CAPTURE INTERVAL +	0x06	0x00	0x00	0x5D
CONT. CAPTURE INTERVAL -	0x06	0x01	0x00	0x5C
NORMAL IMAGE CAPTURE	0x07	0x00	0x00	0x5C
3M/5M IMAGE CAPTURE	0x07	0x01	0x00	0x5D
TIMER START	0x08	0x00	0x00	0x53
TIMER PAUSE	0x08	0x01	0x00	0x52
TIMER STOP	0x08	0x02	0x00	0x51
TIMER SET TIME	0x08	0x03	VALUE[ 1 ~ 120 ]	*1
PREVIEW MODE: SHARP	0x0A	0x00	0x00	0x51
PREVIEW MODE: GRAPHIC	0x0A	0x01	0x00	0x50
PREVIEW MODE: MOTION	0x0A	0x02	0x00	0x53
PREVIEW MODE: MICROSCOPE	0x0A	0x03	0x00	0x52
PREVIEW MODE: MACRO	0x0A	0x04	0x00	0x55
PREVIEW MODE: INFINITE	0x0A	0x05	0x00	0x54
PREVIEW MODE CAPTURE	0x0B	0x00	0x00	0x50
PLAYBACK DELETE	0x0C	0x00	0x00	0x57
PLAYBACK FULL SCREEN	0x0D	0x00	0x00	0x56
MIRROR OFF	0x0E	0x00	0x00	0x55
MIRROR ON	0x0E	0x01	0x00	0x54
ROTATE 0	0x0F	0x00	0x00	0x54
ROTATE 90	0x0F	0x01	0x00	0x55
ROTATE 180	0x0F	0x02	0x00	0x56
ROTATE 270	0x0F	0x03	0x00	0x57
EFFECT: COLOR	0x10	0x00	0x00	0x4B
EFFECT: B/W	0x10	0x01	0x00	0x4A
EFFECT: NEGATIVE	0x10	0x02	0x00	0x49
CONTRAST INCREASE	0x11	0x00	0x00	0x4A
CONTRAST DECREASE	0x11	0x01	0x00	0x4B
CONTRAST VALUE	0x11	0x02	VALUE[0~255]	*1
BRIGHTNESS INCREASE	0x12	0x00	0x00	0x49
BRIGHTNESS DECREASE	0x12	0x01	0x00	0x48
BRIGHTNESS VALUE	0x12	0x02	VALUE[0~63]	*1
EXPOSURE: AUTO	0x13	0x00	0x00	0x48
EXPOSURE: MANUAL	0x13	0x01	0x00	0x49
EXPOSURE MANUAL INCREASE	0x14	0x00	0x00	0x4F
EXPOSURE MANUAL DECREASE	0x14	0x01	0x00	0x4E
WHITE BALANCE: AUTO	0x15	0x00	0x00	0x4E
WHITE BALANCE: MANUAL	0x15	0x01	0x00	0x4F
WHITE BALANCE BLUE INCREASE	0x16	0x00	0x00	0x4D
WHITE BALANCE BLUE DECREASE	0x16	0x01	0x00	0x4C
WHITE BALANCE RED INCREASE	0x17	0x00	0x00	0x4C
WHITE BALANCE RED DECREASE	0x17	0x01	0x00	0x4D
FLICKER: 50Hz	0x18	0x00	0x00	0x43
FLICKER: 60Hz	0x18	0x01	0x00	0x42
SPOTLIGHT: OFF	0x19	0x00	0x00	0x42
SPOTLIGHT: ON	0x19	0x01	0x00	0x43
SPOTLIGHT SHADE: 0% DARK	0x1A	0x00	0x00	0x41
SPOTLIGHT SHADE: 50% DARK	0x1A	0x01	0x00	0x40
SPOTLIGHT SHADE: 100% DARK	0x1A	0x02	0x00	0x43
SPOTLIGHT COLOR: RED	0x1B	0x00	0x00	0x40
SPOTLIGHT COLOR: GREEN	0x1B	0x01	0x00	0x41
SPOTLIGHT COLOR: BLUE	0x1B	0x02	0x00	0x42
SPOTLIGHT RESIZE	0x1C	0x00	0x00	0x47
VISOR: OFF	0x1D	0x00	0x00	0x46
VISOR: ON	0x1D	0x01	0x00	0x47
VISOR SHADE: 50% DARK	0x1E	0x00	0x00	0x45
VISOR SHADE: 100% DARK	0x1E	0x01	0x00	0x44
PIP: OFF	0x1F	0x00	0x00	0x44
PIP: ON	0x1F	0x01	0x00	0x45
PIP POSITION: BOTTOM LEFT	0x20	0x00	0x00	0x7B
PIP POSITION: TOP LEFT	0x20	0x01	0x00	0x7A
PIP POSITION: TOP RIGHT	0x20	0x02	0x00	0x79
PIP POSITION: BOTTOM RIGHT	0x20	0x03	0x00	0x78
SPLITSCREEN: OFF	0x21	0x00	0x00	0x7A
SPLITSCREEN: ON	0x21	0x01	0x00	0x7B
SPLITSCREEN DIR: UPPER SCREEN	0x22	0x00	0x00	0x79
SPLITSCREEN DIR: LOWER SCREEN	0x22	0x01	0x00	0x78
SPLITSCREEN DIR: LEFT SCREEN	0x22	0x02	0x00	0x7B
SPLITSCREEN DIR: RIGHT SCREEN	0x22	0x03	0x00	0x7A
RECORDING: OFF	0x23	0x00	0x00	0x78
RECORDING: ON	0x23	0x01	0x00	0x79
MOVIE FAST REWind	0x25	0x00	0x00	0x7E
MOVIE FAST FORWARD	0x25	0x01	0x00	0x7F
MOVIE VOL INC	0x26	0x00	0x00	0x7D
MOVIE VOL DEC	0x26	0x01	0x00	0x7C
RECORDING QUALITY: NORMAL	0x27	0x00	0x00	0x7C
RECORDING QUALITY: HIGH	0x27	0x01	0x00	0x7D
STORAGE: EMBEDDED	0x28	0x00	0x00	0x73
STORAGE: SD CARD	0x28	0x01	0x00	0x72
STORAGE: THUMB DRIVE	0x28	0x02	0x00	0x71
FORMAT: EMBEDDED	0x29	0x00	0x00	0x72
FORMAT: SD CARD	0x29	0x01	0x00	0x73
FORMAT: THUMB DRIVE	0x29	0x02	0x00	0x70
OUTPUT RESOLUTION: 1024x768	0x2F	0x01	0x00	0x75
OUTPUT RESOLUTION: 1280x720	0x2F	0x02	0x00	0x76
OUTPUT RESOLUTION: 1280x800	0x2F	0x60	0x00	0x72
OUTPUT RESOLUTION: 1920x1080	0x2F	0x03	0x00	0x77
OUTPUT RESOLUTION: 1280x1024	0x2F	0x04	0x00	0x70
OUTPUT RESOLUTION: 1600x1200	0x2F	0x05	0x00	0x71
USB CONNECT: USB CAMERA	0x30	0x00	0x00	0x6B
USB CONNECT: MASS STORAGE	0x30	0x01	0x00	0x6A
BACKUP TO SD CARD	0x31	0x00	0x00	0x6A
BACKUP TO THUMBDRIVE	0x31	0x01	0x00	0x6B
PROFILE SAVE: PROFILE 1	0x32	0x00	0x00	0x69
PROFILE SAVE: PROFILE 2	0x32	0x01	0x00	0x68
PROFILE SAVE: PROFILE 3	0x32	0x02	0x00	0x6B
PROFILE RECALL: PROFILE 1	0x33	0x00	0x00	0x68
PROFILE RECALL: PROFILE 2	0x33	0x01	0x00	0x69
PROFILE RECALL: PROFILE 3	0x33	0x02	0x00	0x6A
SLIDESHOW: OFF	0x34	0x00	0x00	0x6F
SLIDESHOW: ON	0x34	0x01	0x00	0x6E
SLIDESHOW EFFECT: EFFECT 0	0x35	0x00	0x00	0x6E
SLIDESHOW EFFECT: EFFECT 1	0x35	0x01	0x00	0x6F
SLIDESHOW EFFECT: EFFECT 2	0x35	0x02	0x00	0x6C
SLIDESHOW EFFECT: EFFECT 3	0x35	0x03	0x00	0x6D
SLIDESHOW EFFECT: EFFECT 4	0x35	0x04	0x00	0x6A
SLIDESHOW EFFECT: EFFECT 5	0x35	0x05	0x00	0x6B
AUTO IMAGE:OFF	0x36	0x00	0x00	0x6D
AUTO IMAGE:ON	0x36	0x01	0x00	0x6C
CAPTURE QUALITY: NORMAL	0x37	0x00	0x00	0x6C
CAPTURE QUALITY: HIGH	0x37	0x01	0x00	0x6D
CAPTURE QUALITY: FINEST	0x37	0x02	0x00	0x6E
AUTO FOCUS	0x40	0x00	0x00	0x1B
MENU	0x41	0x00	0x00	0x1A
ARROW - DOWN	0x42	0x00	0x00	0x19
ARROW - UP	0x42	0x01	0x00	0x18
ARROW - LEFT	0x42	0x02	0x00	0x1B
ARROW - RIGHT	0x42	0x03	0x00	0x1A
ENTER	0x43	0x00	0x00	0x18
FREEZE	0x44	0x00	0x00	0x1F
DEFAULT	0x45	0x00	0x00	0x1E
ZOOM -	0x46	0x00	0x00	0x1D
ZOOM +	0x46	0x01	0x00	0x1C
ZOOM RESET	0x47	0x00	0x00	0x1C
NEAR	0x48	0x00	0x00	0x13
FAR	0x48	0x01	0x00	0x12
LAMP OFF	0x49	0x00	0x00	0x12
LAMP ON	0x49	0x01	0x00	0x13

RS-232 Acquisition de la table des commandes

Format d'envoi: 0x52 + 0x0A + 0x01 + Données [0] + 0x53+ Somme de contrôle Format de réception: 0x53 + 0x0C + 0x01 + ReData[0] + 0x52+ ReCheckSum *1 *1 : ReCheckSum = 0x0C xor 0x01 xor Data[0] xor 0x52

Fonction	Données[0]	Somme de contrôle	ReData[0]
RED VALUE	0x02	0x5A	VALUE[ 0 ~ 255 ]
BLUE VALUE	0x03	0x5B	VALUE[ 0 ~ 255 ]
POWER STATUS	0x04	0x5C	0 : OFF 1: ON
LAMP STATUS	0x05	0x5D	0 : OFF 1: ON
DISPLAY STATUS	0x06	0x5E	0: CAMERA MODE1: PLAYBACK MODE2: PC-1 PASS THROUGH
VIDEO OUTPUT STATUS	0x07	0x5F	0: VGA 1: TV
FREEZE STATUS	0x08	0x50	0 : OFF 1: ON
BRIGHTNESS VALUE	0x0A	0x52	VALUE[ 0 ~ 63 ]
CONTRAST VALUE	0x0B	0x53	VALUE[ 0 ~ 255 ]

Guide de dépannage

Cette section contient des informations importantes qui peuvent vous aider à résoudre les problèmes les plus fréquents avec l'AVERVISION M70HD.

Il n'y a aucune image sur I'écran de presentation.

1. Vérifiez toutes les connexions en suivant les instructions de ce manuel.
2. Verifiez l'interrupteur de l'appareil d'affichage de sortie.
3. Vérifiez les réglages de l'appareil d'affichage de sortie.
4. Si vous faites une presentation depuis un ordinateur portable au moyen d'un apparéil d'affichage en sortie, vérifier le branchement du cable depuis la sortie RGB (VGA) de l'ordinateur vers l'entrée RGB de l'AVERVISION M70HD et assurez-vous que l'AVERVISION M70HD soit en mode PC.
5. Pour la sortie d'affichage HDMI, la synchronisation entre le périphérique d'affichage et le M70HD prend un certain temps. Vous devrez attendre de 4 à 7 secondes avant de voir l'imageamera sur l'écran.

J'ai reglé l'AVERVISION M70HD et vérifié toutes les connexions comme indiqué dans ce manuel mais il n'y a toujours aucune image sur l'écran de presentation.

1. Une fois mis sous tension, l'appareil se met en mode veille. Appuyer sur le bouton POWER (Marche) pour l'allumer.
2. Si vous périphérique de sortie d'affichage est un téléviseur ou un périphérique analogique, placez le commutateur DIP TV-RVB sur TV.

L'image sur l'écran de presentation est déformée ou est floue.

1. Remettez aux valeurs d'usine tous les paramétres qui auraient pu être modifiés. Appuyez sur MENU puis allez à SYSTEM > Default (SYSTÈME > Valeurs par défaut) et sélectionnez YES (Oui) dans le menu OSD.
2. Utilisez les fonctions de menu Brillance et Contraste pour réduire la déformation si possible.
3. Si l'image est floue ou n'est pas au point, appuyez sur le bouton Mise au point automatique du panneau de commande ou de la télécommande.

Il n'y aaucun signal d'ordinateur sur I'écran de presentation.

1. Vérifiez tous les cables de connexion entre l'appareil d'affichage, l'AVERVISION M70HD et votre PC.
2. Connectez d'abord votre PC à l'AVERVISION M70HD avant d'allumer votre PC.
3. Pour un ordinateur portable, appuyer plusieurs fois de suite sur FN+F5 pour naviguer parmi les modes d'affichage et afficher l'image de l'ordinateur sur l'écran de presentation. Pour une commande différente, se référer au manuel de votre ordinateur portable.

L'écran de presentation ne montre pas exactement l'image du bureau de mon PC ou de mon portable après que je change du mode Caméra au mode PC.

1. Retournez sur votre PC ou portable, mettez la souris sur le bureau et cliquez sur le bouton droit, puis choisissez « Propriétés »;choisissez l'onglet « Réglages », cliquez sur « 2 » moniteurs et cochez la case « Agrandir mon bureau de Windows sur ce moniteur »

2. Puis returnez sur votre PC ou portable, remettez la souris sur le bureau et cliquez de nouveau sur le bouton droit.

3. Cette fois,CHOISSEZ « Options graphiques » puis « Envoyer vers », puis « Intel double affichage clone » puis choisissez « Moniteur + portable »
4. Lorsque vous suivez ces étapes, vous devriez voir la même image du bureau sur votre PC ou votre portable et sur votre écran de presentation.

L'AVERVISION M70HD ne détecte pas le flash drive USB qui est inséré.

Assurez-vous que le commutateur du flash drive USB soit dans la etérifiez que le flash drive USB soit correctement inséré

Sur MAC, les enregistrements video faits avec le logiciel joint seront muets.

En raison de certaines limitations et pour obtenir un son de toute valeur qualite, nous vous conseillons de l'enregistrer directement depuis le port MAC MIC IN.

Garantie limitée

AVer Information Inc. (« AVer ») garantit et ce pour la période suivant la date de l'achat dudit produit et son éventuelle prolongation, telles que définies dans la section « Warranty Period of AVer Product Purchased (Période de garantie du produit AVer acheté)», que le produit en question (« Produit ») est conforme à la documentation d'AVer et que sa fabrication et ses composants ne doivent pas de défaut matériel ni de défaut de fabrication, sous réserve d'une utilisation normale. « Vous », dans le cadre de ce contrat, correspond à vous en tant qu'individu ou qu'entreprises responsable de l'installation et de l'utilisation du Produit. La présente garantie limite s'applique uniquement à Vous, l'acheteur d'origine. Sauf pour ce qui suit, le Produit est fourni « TEL QUEL ». En aucun cas AVer ne garantie que vous serez capable d'utiliser le Produit sans problèmes ou interruptions, ou que le Produit convendra à vos besoin. Notre seul recours et l'entière responsabilité de AVer dans ce paragraphe sera, selon AVer, la réparation ou le remplacement du Produit par un produit similaire ou équivalent. Cette garantie ne s'applique pas aux (a) Produits dont le numéro de série a été effacé, modifié ou enlevé et aux (b) cartons, boîters, piles, cabinets, cassettes et autres accessoires utilisés avec ce produit. Cette garantie ne s'applique pas aux Produits qui ont été endommages, déteriorés ou qui fonctionnent mal suite à (a) un accident, un abus, la néligence, le feu, l'eau, les éclairs ou tout autre acte naturel, une utilisation commerciale ou industrielle, une modification interdite ou le non-respect des instructions fournies avec leedit Produit, (b) un abus de service par une personne autre que les représentatifs du fabriquant, (c) des dommages pendant le transport (ces réclamations doivent être faites auprès de la compagnie de transport), ou (d) toute autre cause qui n'est pas causée par un défaut matériel. La Durée de la Garantie de tout produit réparé ou remplace sera la durée la plus longue entre (a) la Durée de la Garantie d'origine et (b) trente (30) jours à partir de la date de réception du produit réparé ou de remplacement.

Limitation de la garantie

AVer ne donne aucune garantie à un tiers. Vous étés responsable pour tous les dommages, demandes, accords, dépenses et coûts d'avocat associés à une plaine déposée contre Vous puisque vous étés le seul responsable de votre utilisation, correcte ou non, de ce Produit. Cette garantie n'est valide que si ce Produit a été installé, opéré, utilisé et entretenu en accordance avec les instructions de AVer. En particulier, cette garantie ne couvRE pas les dommages causés par (i) des accidents, des événements physiques, électriques ou electromagnétiques inhabituels, la néligence ou l'utilisation incorrecte, (ii) des fluctuations dans l'alimentation électrique hors du contrôle de AVer, (iii) l'utilisation du Produit avec des accessoires ou des attachements non recommandés par AVer ou ses agents agrées ou (iv) l'installation, la modification ou la réparation de ce Produit par n'importe qui autre que AVer ou l'un de ses agents agrées.

Décharge de responsabilité

SAUF DANS LES CAS EXPRESSEMENT SPE CIFIES DANS LA PRE SENTE GARANTIE ET DANS LES LIMITES AUTORISEES PAR LA LOI, AVER DÉCLINE TOUTE LES AUTRES RESPONSABILITÉS DE GARANTIE POUR CE PRODUIT, QU'ELLE SOIT EXPLICITE OU IMPLICITE, RÉGLEMENTAIRE OU AUTRE, INCLUANT SANS RESTRICTIONS LA SATISFACTION DE LA QUALITÉ, L'APTITUDE À L'UTILISATION, AU FONCTIONNEMENT AINSI QUE LES GARANTIES IMPLICITES D'APTITUDE À LA COMMERCIALISATION ET D'ADEQUATION À UN USAGE PARTICULIER OU LE RESPECT DES DROITS DE TIERS.

Limitation de responsabilité

EN AUCUN CAS AVER NE POURRA ETRE TENU RESPONSABLE D'EVENTUELS DOMMAGES QUE CE SOIT, DIRECTS, INDIRECTS, ACCIDENTELS, SPECAUX, EXEMPLAIES, PUNITIFS OU CONSECUTIFS, INCLUANT SANS RESTRICTIONS, LA PERTE DE PROFITS, DE DONNÉ ES, DE PRODUCTION, DE L'USAGE, LES INTERRUPTIONS DE COMMERCE, L'OBTENTION DE BIENS OU DE SERVICES DE REMPLACEMENT DÉCOULANT DE OU ASSOCIÉ À CETTE GARANTIE LIMITÉE, OU DE L'UTILISATION OU DES PERFORMANCES DE N'IMPORTE QUEL PRODUIT MÉME SI LA POSSIBILITÉ DE TELS DOMMAGES EST STIPULÉE DANS LE CONTRAT OU LE DROIT, INCLUANT SANS RESTRICTIONS LA NÉLGENCE OU N'IMPORTE QUELLE AUTRE THÉORIE LÉGALE, ME ME SI AVER A ETÉ AVERTI DE LA POSSIBILITÉ DE TELS DOMMAGES. L'UNIQUE ET ENTIÈRE RESPONSABILITÉ DE AVER, DANS LE CAS D'UN DOMMAGE DEquelLE QUE SORTE QUE CE SOIT ET CELA MALGRÉ LA FORME D'ACTION PRISE, NE DEPASSERA JAMAIS LE MONANT PAYÉ PAR VOUS VERS AVER POUR L'ACHAT DU PRODUIT EN QUESTION.

Lois en viqueur et vos droits

Cette garantie vous confere des droits reglementaires specifiques auxquels pourront eventuellement s'ajouter d'autres droits en fonction des lois en vigueur. Ces droits varient d'une région à l'autre.

Pour la période de garantie, reportez-vous à la carte de garantie.
